¶ 개요

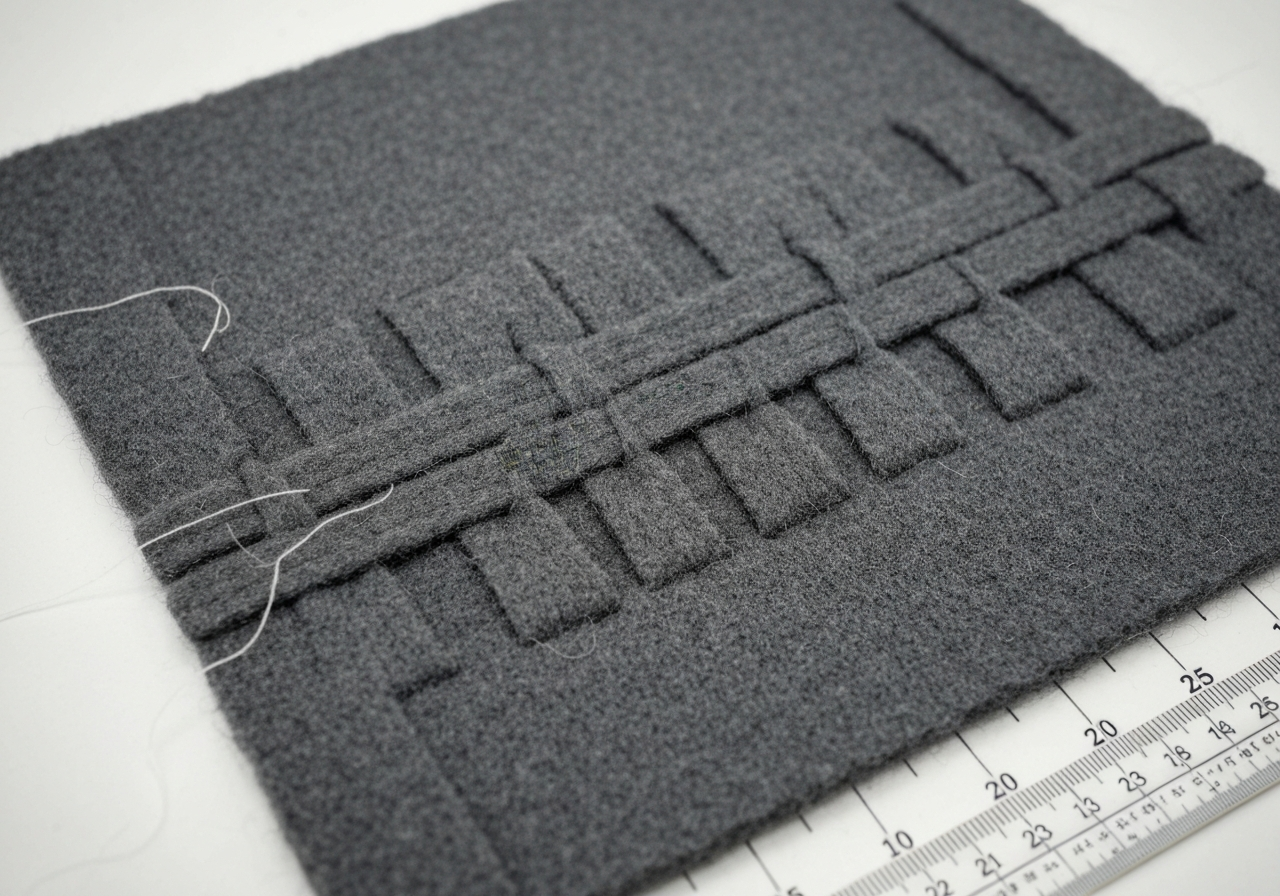

펠트(Felt)는 실을 짜서 만드는 직조(Weaving)나 편직(Knitting) 과정을 거치지 않고, 섬유 자체를 물리적, 화학적 방법으로 결합하여 만든 비직조(Non-woven) 원단이다. 양모(Wool)의 축융성(Felting property)을 이용한 전통적인 방식과 현대 산업에서 주로 쓰이는 니들 펀칭(Needle Punching) 방식이 공존한다. 봉제 공정에서는 주로 보강재, 절연재, 장식재로 사용되며, 올이 풀리지 않는 특성 덕분에 단면 처리가 필요 없는 독특한 물성을 가진다.

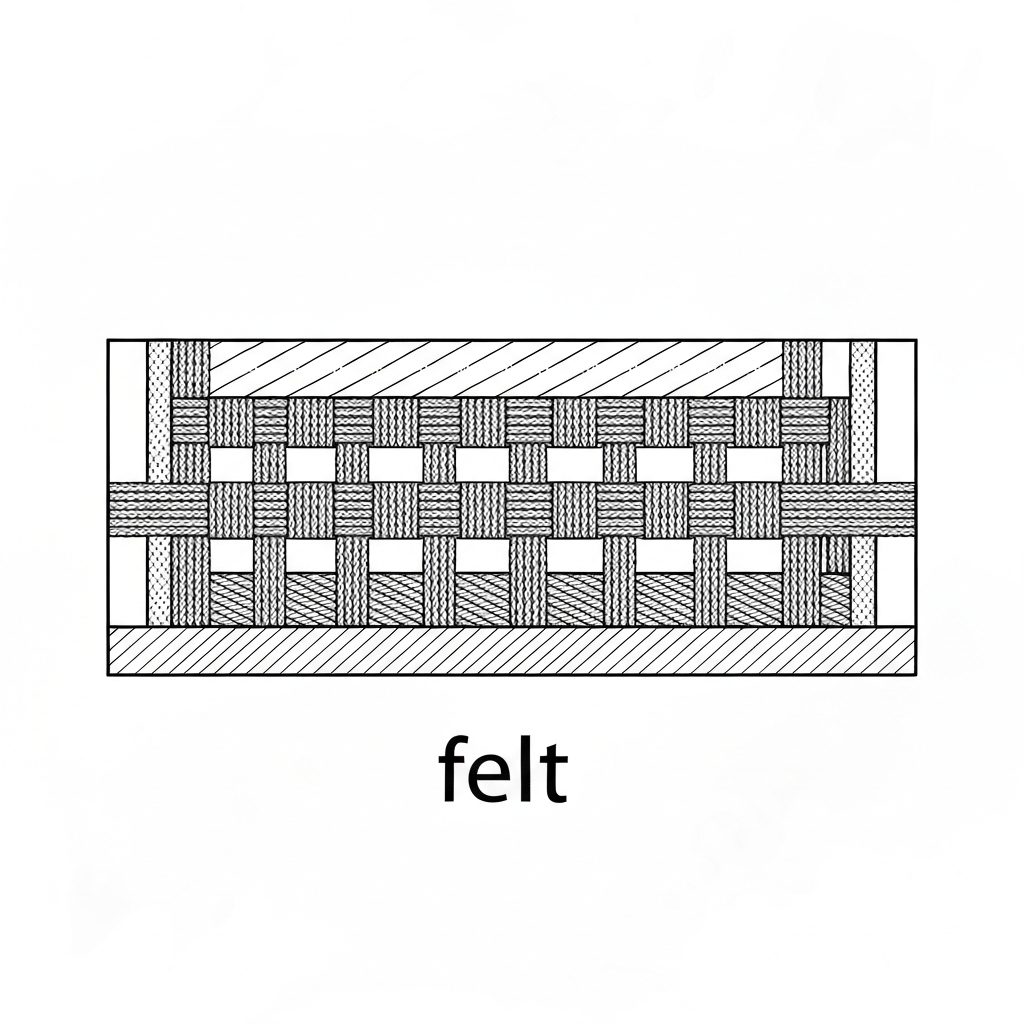

[기술적 확장: 물리적 메커니즘 및 산업적 가치] 펠트의 핵심 물리적 메커니즘은 섬유 간의 '비가역적 엉킴'에 있다. 일반적인 직물(Woven)이 경사와 위사의 교차 구조를 통해 형태를 유지하는 반면, 펠트는 섬유 가닥들이 무작위 방향으로 얽혀 있는 '등방성(Isotropy)' 구조를 가진다. 이는 어느 방향으로 재단하더라도 인장 강도와 신축성이 비교적 일정하며, 특히 레이저 커팅이나 다이 커팅(Die-cutting) 시 단면이 풀리지 않아 별도의 오바로크(Overlock)나 해밍(Hemming) 처리가 필요 없다는 공정상의 큰 이점을 제공한다.
대체 기법인 직조 원단과 비교했을 때, 펠트는 생산 속도가 압도적으로 빠르고 두께 조절 범위가 0.5mm에서 수십 mm까지 자유롭다. 그러나 드레이프성(Drapability)이 부족하여 의류 전체의 겉감보다는 형태 유지용 심재나 기능성 보강재로 선택된다. 산업 현장에서는 원가 절감과 공정 단순화를 위해 펠트의 '무(無)방향성'과 '절단면 안정성'을 최우선 선택 기준으로 삼는다.
¶ 정의 및 메커니즘
펠트는 섬유 표면의 스케일(Scale, 비늘)이 열, 습기, 압력에 의해 서로 엉키는 현상을 이용하거나, 수천 개의 바늘이 달린 니들 펀칭기를 통해 섬유를 수직으로 관통시켜 물리적으로 결합한다.
- 축융 펠트 (Wet Felt): 양모 섬유에 열과 알칼리성 용액을 가해 섬유를 수축시키고 엉키게 하여 제조한다. 밀도가 높고 복원력이 뛰어나며, 주로 고급 정장의 칼라 보강재나 모자 제작에 사용된다.
- 니들 펀칭 펠트 (Needle Punched Felt): 폴리에스터(Polyester), 아크릴(Acrylic) 등 합성 섬유를 주로 사용하며, 바늘 기둥에 형성된 미세한 홈인 '바브(Barb)'가 웹(Web) 상태의 섬유를 수직으로 관통하며 물리적인 결속력을 만든다. 대량 생산이 가능하며 자동차 내장재, 필터 등 산업용으로 널리 쓰인다.
[역사적 배경 및 현장 인식] 역사적으로 펠트는 인류가 실을 뽑아 직조 기술을 발명하기 전부터 사용한 가장 오래된 형태의 원단이다. 중앙아시아 유목민들의 텐트(유르트) 소재로 시작되어, 현대에 이르러서는 자동차 NVH(Noise, Vibration, Harshness) 저감 소재 및 고성능 필터로 진화했다.
- 한국 공장: 펠트와 부직포를 엄격히 구분하기보다는 두께와 밀도에 따라 '두꺼운 부직포'를 펠트로 통칭하는 경향이 있다.
- 베트남 공장: 의류용 얇은 펠트는 'Vải nỉ', 코트용 두꺼운 울 펠트는 'Vải dạ'로 명확히 구분하여 발주한다.
- 중국 공장: 광저우나 중산의 가방 공장에서는 합성 펠트를 '无纺布(Wúfǎngbù)'의 고밀도 버전으로 인식한다.
¶ 기술 사양표
| 항목 | 상세 사양 | 비고 |
|---|---|---|
| 원단 분류 | 비직조 원단 (Non-woven Fabric) | ISO 9092:2019 분류 기준 |
| 주요 소재 | Wool, Polyester, Rayon, Aramid, Carbon | 혼용률에 따라 내열성/강도 변화 |
| 두께 범위 | 0.5mm ~ 15.0mm (특수 산업용은 50mm 이상) | 의류용은 주로 1.0mm 내외 |
| 중량 (GSM) | 100g/m² ~ 3,000g/m² | 용도에 따른 광범위한 분포 |
| 추천 재봉기 | Juki LU-1508 (상하송), Brother S-7250A (본봉) | 두께 3mm 이상은 상하송 필수 |
| 바늘 시스템 | DP×17 (18#~22#), DB×1 (11#~14#) | 중량물 여부에 따라 선택 |
| 스티치 유형 | ISO 4915 Class 301 (본봉), Class 304 (지그재그) | 필터용은 Class 401(체인) 사용 |
| 적정 SPI | 6 ~ 10 SPI | 고밀도 봉제 시 원단 절단(Perforation) 주의 |
| 최대 봉제 속도 | 2,000 ~ 2,500 spm | 합성 섬유의 경우 열 융착 방지 필수 |
| 밑실 장력 (Towa) | 20 ~ 30 gf | 펠트 두께 및 밀도에 따라 유동적 조절 |
| 압축 복원률 | 85% 이상 (고밀도 울 펠트 기준) | ASTM D461 기준 (미검증) |
| 내열 온도 | Aramid 펠트 기준 250°C 이상 유지 | 산업용 방화재 사양 |
¶ 주요 적용 분야
- 의류 부자재:
- 신사복 재킷 칼라 뒷면 (Under-collar felt): 칼라의 형태를 유지하고 목에 닿는 피팅감을 조절한다. 현장 용어로 '에리후에'라고 불린다.
- 어깨 패드 (Shoulder Pad): 층층이 쌓인 펠트가 어깨의 볼륨감을 형성하며, 복원력이 중요하다.
- 코트 안단 보강: 단추 구멍(Button hole) 부위의 늘어남 방지를 위해 0.5mm 펠트를 심지로 사용한다.
- 가방 및 잡화:
- 백팩 어깨끈 (Shoulder Strap): 내부 완충재로 고밀도 펠트를 사용하여 하중을 분산한다. 스펀지보다 내구성이 높다.
- 노트북/태블릿 슬리브: 스크래치 방지 및 충격 흡수를 위해 3.0mm 이상의 하드 펠트를 본체로 사용한다.
- 신발 (Footwear):
- 텅(Tongue) 패딩: 운동화 설포 내부의 쿠션감을 위해 사용된다.
- 인솔(Insole) 보강: 신발 바닥의 강성을 확보하고 보온성을 높인다.
- 산업용 및 인테리어:
- 자동차 NVH: 도어 트림, 대시보드 내부의 소음 차단 및 진동 흡수재.
- 가구 바닥 보호 패드: 의자 다리 밑에 부착하여 층간 소음 및 바닥 긁힘 방지.
¶ 주요 결함 및 해결 방안
- 천공 및 원단 절단 (Perforation) * 원인: 바늘이 너무 굵거나 SPI가 너무 촘촘하여 펠트 조직이 바늘에 의해 잘려 나감. * 해결: 바늘 호수를 낮추고(예: #16 → #14), SPI를 8 이하로 조정. Ball point(SES) 바늘 사용 권장.
- 섬유 뽑힘 현상 (Fiber Pull-out) * 원인: 바늘 끝(Point)이 마모되어 봉제 시 내부 섬유를 위로 끌고 올라와 표면이 지저분해짐. * 해결: 바늘 교체 주기를 단축하고, 마찰 저항이 적은 티타늄 코팅 바늘 사용.
- 층 밀림 및 두께 편차 (Ply Shift) * 원인: 펠트의 높은 마찰력으로 인해 상판과 하판의 이송 속도가 차이 남. * 해결: 상하송(Walking foot) 재봉기 사용 또는 노루발 압력 최적화.
- 바늘 열 융착 (Needle Heat Damage) * 원인: 고속 봉제 시 발생하는 마찰열로 인해 폴리에스터 펠트가 녹아 바늘 구멍에 고착됨. * 해결: 봉제 속도를 2,000 spm 이하로 제한하고, 바늘 냉각 장치(Needle Cooler) 또는 실리콘 오일 도포.
- 땀뜀 (Skipped Stitches) * 원인: 고밀도 펠트 관통 시 바늘의 휨(Deflection) 발생으로 가마(Hook)와의 타이밍 어긋남. * 해결: 강성이 높은 DP×17 바늘 시스템 채택 및 바늘 가드(Needle Guard) 간격 재설정.
[실전 트러블슈팅 노하우] 현장에서 땀뜀이 발생할 경우, 가장 먼저 바늘의 방향과 가마와의 간격(Clearance)을 확인해야 한다. 펠트는 일반 직물보다 바늘을 잡는 힘(Needle friction)이 강해 바늘이 하사점에서 올라올 때 실 고리(Loop)가 형성되는 것을 방해한다. 이때 가마 끝(Hook point)을 바늘에 최대한 밀착(0.05mm 수준)시키고, 바늘대를 약 0.5mm 낮추는 세팅이 효과적이다.
¶ 품질 검사 및 관리 기준 (QC)
- 두께 균일성 (Thickness Uniformity): ASTM D1777 기준에 의거, 5개 지점 이상의 두께를 측정하여 편차 ±5% 이내 관리.
- 인장 강도 (Tensile Strength): ASTM D5034 (Grab Test) 기준, 산업용의 경우 최소 150N 이상의 강도 확보.
- 마찰 견뢰도 (Crocking): ISO 105-X12 기준, 습식/건식 마찰 시 이염 등급 4급 이상 유지.
- 필링(Pilling) 저항성: 마틴데일 테스트(ISO 12947)를 통해 표면 보풀 발생 정도 확인. 3-4급 이상 권장.
- 수축률 (Shrinkage): 스팀 아이롱 또는 세탁 후 치수 변화율 ±2% 이내(의류용 펠트 기준).
- 밀도 측정 (Density): g/cm³ 단위로 측정하며, 고밀도 펠트일수록 방음 및 완충 효과가 정비례함.
- 방염성 (Flame Retardancy): 자동차 및 항공기용 펠트의 경우 FMVSS 302 기준 충족 필수.
¶ 현장 은어 및 지역별 명칭
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국 (KR) | 펠트 / 부직포 | 현장에서는 두꺼운 부직포를 통칭하여 펠트라 부름 |
| 한국 (KR) | 에리후에 | 재킷 칼라 뒷면에 쓰이는 펠트를 지칭 (일본어 유래) |
| 한국 (KR) | 다찌 (Dajji) | 펠트 원단을 형상대로 재단하는 공정 (Die-cutting 포함) |
| 베트남 (VN) | Vải nỉ | 의류 및 가방 공장에서 펠트를 지칭하는 표준 용어 |
| 베트남 (VN) | Vải dạ | 주로 울 함량이 높은 두꺼운 코트용 펠트를 지칭 |
| 일본 (JP) | フェルト (Feruto) | '헤루토'라고 발음하는 현장 작업자도 다수 존재 |
| 중국 (CN) | 毛毡 (Máozhān) | 울 펠트를 의미하며, 합성 펠트는 无纺布(Wúfǎngbù)로 혼용 |
| 공통 (Global) | Non-woven | 기술 사양서(Tech Pack) 상의 공식 분류 명칭 |
¶ 장비 세팅 가이드
- 바늘 선택:
- 천연 양모 펠트: Sharp point (SPI 포인트)를 사용하여 섬유를 날카롭게 관통.
- 합성 섬유 펠트: Light ball point (SES)를 사용하여 섬유 손상 최소화.
- 노루발 설정: 펠트는 압축 후 복원되는 성질이 있으므로, 노루발 압력을 평소보다 15~20% 낮게 설정하여 노루발 자국(Presser mark) 방지. 테플론 노루발 사용 권장.
- 실 장력: 펠트 내부로 실이 너무 파고들면 원단이 우는 현상(Puckering)이 발생하므로, 밑실 장력을 평소보다 느슨하게 세팅(Towa 기준 25gf 내외).
- 이송 톱니: 펠트 바닥면 손상을 방지하기 위해 톱니의 높이를 0.8mm 정도로 낮게 설정하고, 촘촘한 치형(Fine teeth) 사용 권장. 고무 톱니(Rubber feed dog) 사용 시 표면 긁힘을 완벽히 방지할 수 있음.
- 실의 선택: 펠트의 거친 단면과의 마찰을 견디기 위해 보풀 발생이 적은 필라멘트사나 고강력 코아사 권장.
¶ 제조 공정 흐름도 (Mermaid)
¶ 관련 항목
- 부직포 (Non-woven): 펠트를 포함하는 광범위한 비직조 자재의 총칭.
- 심지 (Interlining): 의류의 형태 유지를 위해 사용되는 자재로, 펠트와 기능적으로 유사함.
- 아플리케 (Appliqué): 펠트 조각을 본판에 부착하는 장식 기법.
- 상하송 재봉기 (Walking Foot Machine): 두꺼운 펠트 봉제 시 필수적인 장비.
- 멜톤 (Melton): 펠트와 유사하게 축융 가공을 거치지만, 직조 과정을 포함하는 모직물.
- 다이 커팅 (Die Cutting): 펠트를 정교한 모양으로 대량 절단할 때 사용하는 프레스 공법.
¶ 실무 기술 팁 (Technical Tips)
- 접착 심지와의 결합: 펠트에 접착 심지(Fusing interlining)를 부착할 때는 일반 직물보다 온도를 5~10도 높이거나 프레싱 시간을 2~3초 늘려야 한다. 펠트의 다공성 구조가 열전달을 방해하기 때문이다.
- 곡선 봉제: 펠트는 신축성이 적어 급격한 곡선 봉제 시 바깥쪽 원단이 씹히는 현상이 잦다. 이때는 노루발의 '무릎 올림 장치'를 미세하게 조절하며 원단을 조금씩 회전시키는 기술이 필요하다.
- 마킹(Marking) 주의사항: 펠트 표면은 기모가 있어 초크(Chalk) 가루가 잘 스며든다. 작업 후 제거가 어려우므로 기화성 펜이나 열 지움 펜을 사용하는 것이 안전하다.
- 보관 관리: 습기에 취약한 울 펠트는 곰팡이 발생 우려가 있으므로 반드시 지면에서 이격된 팰릿(Pallet) 위에 보관하고 습도 60% 이하를 유지해야 한다. 합성 펠트는 정전기 발생이 심하므로 제전 처리가 된 포장재를 사용하는 것이 좋다.
- 레이저 커팅 시 주의점: 폴리에스터 펠트를 레이저로 커팅할 경우 단면이 열에 의해 딱딱하게 굳는 '에지 하드닝(Edge hardening)' 현상이 발생한다. 이는 봉제 시 바늘 파손의 원인이 되므로 레이저 출력을 최적화해야 한다.
