¶ 개요
SES 침은 니트(Knitted) 및 고탄성 신축성 직물 봉제 시 원사 손상을 방지하기 위해 바늘 끝(Point)을 미세하게 둥글게 처리한 산업용 재봉바늘의 규격이다. 일반적인 R(Sharp) 포인트 바늘이 원사를 직접 관통하여 물리적으로 절단하는 것과 달리, SES 침은 바늘 끝이 원사 사이의 틈새를 찾아 밀고 들어가는 '변위(Displacement)' 메커니즘을 가진다. 이는 섬유의 물리적 손상인 '니들 커팅(Needle Cutting)'을 근본적으로 방지하며, 특히 분당 5,000침 이상의 고속 봉제 환경에서 발생하는 마찰열과 충격으로부터 원단의 구조적 무결성을 유지하는 데 필수적이다.
Groz-Beckert 사에서는 FFG로, Schmetz 및 Organ 사에서는 SES로 표기하며, 전 세계 봉제 공장에서 니트 의류 생산 시 표준으로 사용된다. 현대의 의류 제조 공정에서 바늘 끝의 미세한 형상 차이는 완제품의 내구성과 불량률(특히 세탁 후 발생하는 올풀림 현상)에 결정적인 영향을 미친다. 따라서 SES 침은 단순한 소모품을 넘어, 니트 제품의 품질 보증(Quality Assurance)을 위한 핵심 기술 요소로 취급된다. 산업 현장에서는 원단의 게이지(Gauge)가 세밀해질수록 R 포인트보다는 SES 침을, SES 침으로도 해결되지 않는 고밀도/고탄성 소재에는 SUK(Medium Ball Point)를 선택하는 단계적 의사결정 구조를 가진다.
¶ 정의 및 메커니즘

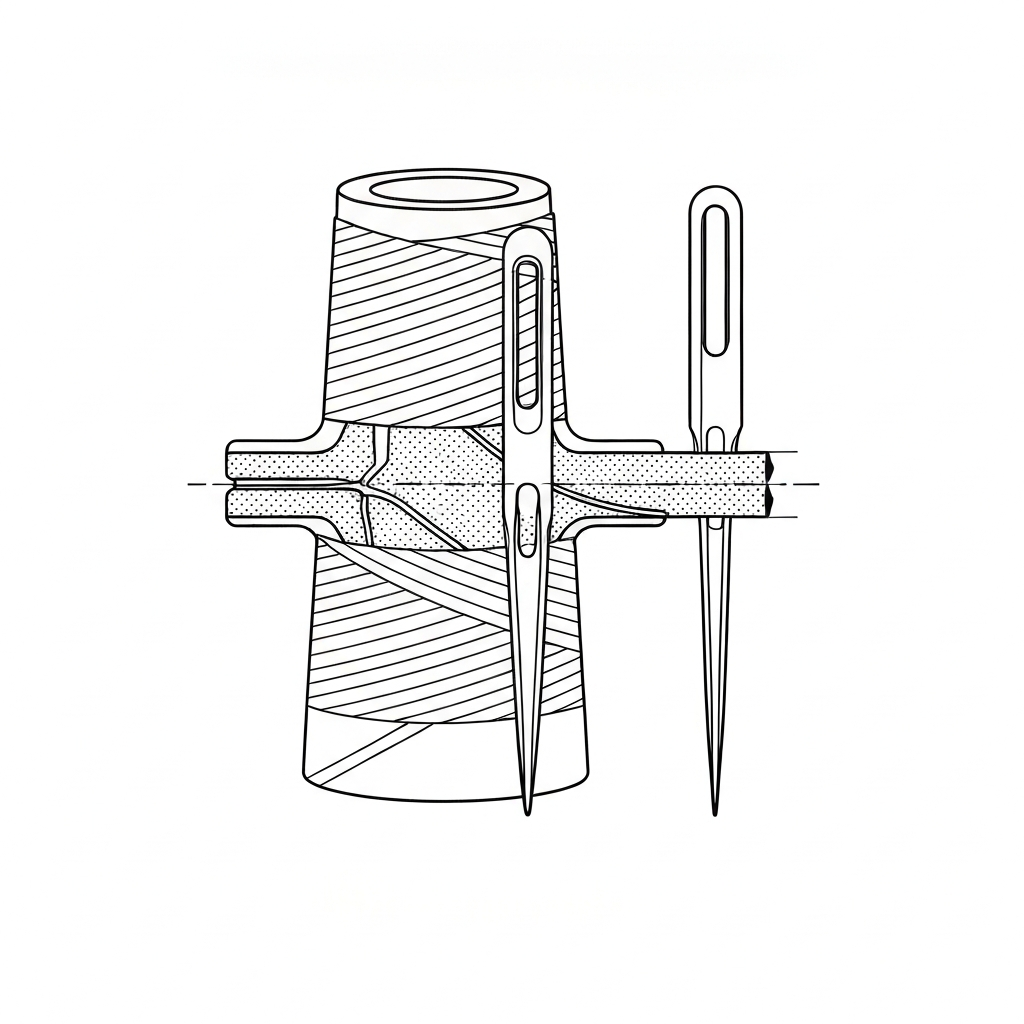

SES 침은 바늘 끝의 곡률 반경이 일반 R 침보다 크고, SUK(Medium Ball Point)보다는 작은 형태를 띤다. 바늘 끝의 형상은 육안으로는 식별이 어려우나, 현미경 관찰 시 끝부분이 구형(Spherical)으로 마감되어 있음을 알 수 있다.
- 작동 원리: 바늘이 하강할 때 날카로운 끝으로 원사를 뚫는 것이 아니라, 둥근 끝이 편물의 루프(Loop) 사이 공간을 찾아 미끄러져 들어간다. 이는 특히 미세한 게이지(Gauge)의 니트 원단에서 원사가 끊어져 구멍이 생기는 현상을 억제하는 데 결정적인 역할을 한다. 바늘이 원사를 직접 타격하지 않고 옆으로 밀어내기 때문에, 원사의 인장 강도를 저하시키지 않으면서 스티치를 형성한다.
- 물리적 상호작용: SES 침은 바늘이 원단을 통과할 때 발생하는 '관통 저항'을 분산시킨다. R 포인트는 집중된 압력으로 섬유를 절단하지만, SES 침은 압력을 원형으로 분산시켜 섬유가 바늘 주위로 유연하게 확장되도록 유도한다. 봉제 후 바늘이 빠져나가면 확장되었던 섬유 루프가 원래의 위치로 복원되려는 성질을 이용하여 바늘 구멍을 최소화한다.
- 주요 대상: 싱글 져지(Single Jersey), 인터록(Interlock), 리브(Rib), 트리코트(Tricot) 등 편물 전반. 또한 라이크라(Lycra)나 스판덱스(Spandex)가 혼용된 고탄성 직물(Stretch Woven)에서도 원사 내부의 탄성 섬유(Elastic Core)가 잘리는 것을 방지하기 위해 사용된다.
- 역사적 배경 및 현장 인식: 20세기 중반 니트 산업의 폭발적 성장과 함께 고속 오버록 및 커버스티치 기계가 보급되면서, 기존 R 침의 한계를 극복하기 위해 개발되었다.
- 한국 공장: '메리야스 바늘' 또는 '니트 바늘'로 통칭하며, 본봉보다는 오버록과 삼봉(Coverstitch) 공정에서 SES 침 사용 여부를 엄격히 관리한다.
- 베트남/중국 공장: 기술 사양서(Tech Pack)에 'Ball Point' 명기가 없을 경우 일반 R 침을 사용하는 경우가 많아, 시니어 기술자가 라인 투입 전 바늘 규격을 반드시 대조 확인한다. 베트남에서는 'Mũi bi nhỏ'(작은 구슬 끝)라는 명칭으로 숙련공들 사이에서 구분된다.
¶ 기술 사양 및 장비 호환성
¶ 3.1. 표준 사양표
| 항목 | 상세 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 101, 301, 401, 504, 514, 602, 605, 607 | 본봉, 오버록, 삼봉, 플랫록 포함 |
| 기계 유형 | 고속 본봉기, 오버록(Overlock), 커버스티치(Coverstitch), 플랫록 | 전 기종 대응 가능 |
| 주요 기계 모델 | Juki DDL-9000C, Brother S-7300A, Pegasus M900, Yamato VG 시리즈 | 산업용 표준 기기 |
| 바늘 시스템 | DB×1, DC×27, UY 128 GAS, B 27, TV×7, MY 1014 | 기계 종류에 따른 구분 |
| 권장 SPI | 10 - 18 SPI (원단 밀도 및 신축성에 따라 가변적) | 고밀도 니트는 SPI 상향 조정 |
| 실 구성 | 바늘실: 코아사(Core Spun) / 루퍼실: 텍스처드사(Textured/Wooly) | 신축성 대응 최적 조합 |
| 최대 봉제 속도 | 5,000 - 8,500 spm | 소재 및 공정 난이도에 따라 조정 |
| 적합 원단 | 경량~중량 니트, 마이크로파이버, 신축성 직물(Stretch Woven) | 범용성 매우 높음 |
| 바늘 코팅 옵션 | Chrome(표준), Titanium(PD/GEBEDUR), Teflon | 고속 봉제 시 발열 제어용 |
| Towa 장력 기준 | 본봉 북집(Bobbin Case): 20-30g / 오버록 루퍼: 10-15g | 소재 신축성에 따라 미세 조정 |
¶ 3.2. 바늘 시스템별 기계 매칭 (미검증 데이터 포함 주의)
- DB×1 (16×231): 고속 본봉기(Single Needle Lockstitch). SES 침은 주로 T-셔츠 합봉 및 스테치 공정에 사용.
- DC×27 (B 27): 고속 오버록(Overlock). Pegasus M900, Juki MO-6800 시리즈 등. 니트 합봉의 핵심 시스템.
- UY 128 GAS: 커버스티치(Coverstitch/삼봉). Yamato VG, Pegasus W500 시리즈. 밑단 및 소매단 처리용.
- TV×7 (149×7): 2바늘 체인스티치 및 특수기. 밴드 부착 및 보강 봉제용.
- FL×118 GBS: 플랫록(Flatlock) 전용. 4바늘 6실 봉제 시 원단 손상 방지를 위해 필수적으로 SES 침 적용.
¶ 적용 분야 및 공정 상세
SES 침은 니트 의류의 거의 모든 공정에 적용되나, 특히 원단 손상이 치명적인 부위에서 그 진가를 발휘한다.
- 스포츠웨어 및 액티브웨어:
- 요가복/레깅스: 인심(Inseam) 및 가셋(Gusset) 부위의 플랫록(Flatlock, ISO 607) 공정. 고탄성 원단이 신체에 밀착되므로 바늘 구멍에 의한 '런(Run)' 현상을 방지해야 함.
- 기능성 티셔츠: 암홀(Armhole) 오버록 및 밑단 삼봉 처리. 땀 배출을 위한 메쉬(Mesh) 소재 봉제 시 원사 걸림 방지.
- 이너웨어 및 수영복:
- 란제리/팬티: 브래지어 윙(Wing) 부위의 지그재그 봉제 및 팬티 다리 둘레 밴드 부착. 얇은 마이크로파이버 소재는 R 침 사용 시 즉각적인 니들 커팅 발생.
- 수영복: 염소 저항성 스판덱스 원단의 합봉. 원단이 젖었을 때 인장력이 강해지므로 봉제선의 내구성이 SES 침에 의해 결정됨.
- 캐주얼 의류:
- T-셔츠: 넥라인 시보리(Rib) 부착 및 넥 테이핑(Neck Taping). 시보리는 조직이 성글어 바늘이 원사를 뚫기 쉬우므로 SES 침이 필수적임.
- 폴로 셔츠: 플래킷(Placket) 봉제 및 소매 구찌(Cuff) 작업.
- 가방 및 액세서리:
- 백팩 어깨끈 안쪽: 통기성을 위해 사용된 에어 메쉬(Air Mesh)와 니트 트리코트 안감 봉제.
- 네오프렌 소재: 노트북 파우치나 스포츠 보호대 봉제 시 표면 저지(Jersey) 층의 손상 방지.
- 업종별 차이:
- 정장/셔츠: 주로 R 침을 사용하나, 최근 유행하는 '스트레치 셔츠' 공정에서는 SES Nm 70(10호)을 사용하여 바늘 자국을 최소화함.
- 아웃도어: 고어텍스 등 기능성 라미네이팅 원단은 SES 침보다는 R 침이나 특수 코팅 침을 선호(투습방수막의 최소 관통을 위해).
¶ 주요 결함 및 해결 가이드
-
니들 커팅 (Needle Cutting) * 현상: 봉제 후 원단 실이 잘려 작은 구멍이 발생하거나 세탁 후 구멍이 커짐(Laddering). * 원인: R(Sharp) 침 사용, 바늘 끝 마모, 또는 원단 대비 너무 큰 바늘 호수. * 해결: SES 침으로 교체. 바늘 끝을 손톱 위에서 긁어보아 걸림이 있는지 확인(손톱 테스트). 미세한 마모도 니트에는 치명적이므로 8시간 가동 후 주기적 교체 권장.
-
땀뜀 (Skipped Stitches / 메카) * 현상: 스티치가 형성되지 않고 건너뜀. 특히 두꺼운 시접(Cross Seam) 통과 시 빈번. * 원인: 바늘과 루퍼/가마 사이의 간극(Clearance) 과다, 바늘 휨, 또는 실 장력 불균형. * 해결: 바늘 타이밍 재설정(0.05~0.1mm 간극 유지). SES 침은 끝이 둥글어 R 침보다 루프 형성이 약간 늦을 수 있으므로 가마 타이밍을 미세하게 '빠르게' 조정하는 노하우가 필요함.
-
원단 구멍 (Fabric Hole) * 현상: 바늘이 통과한 자리에 영구적인 큰 구멍이 남음. * 원인: 원단 밀도 대비 바늘 호수(Size)가 너무 큼. 고속 봉제 시 마찰열로 인한 섬유 융착. * 해결: Nm 65(9호) 또는 Nm 70(10호) 등 가는 바늘로 교체. 열 발생 시 티타늄 코팅(PD) 바늘 사용.
-
퍼커링 (Puckering / 주름) * 현상: 봉제선이 쭈글쭈글하게 우는 현상. * 원인: 실 장력 과다, 이송 불균형, 또는 바늘 굵기에 의한 원단 밀어내기(Displacement Puckering). * 해결: 실 장력을 완화하고 차동 이송(Differential Feed) 배율을 1.1~1.3으로 조정. SES 침의 굵기를 한 단계 낮추어 원단에 가해지는 물리적 부피를 줄임.
-
바늘 열 발생 및 실 끊어짐 (Needle Heat) * 현상: 고속 봉제 시 바늘 열로 인해 합성섬유가 녹거나 실이 끊어짐. * 원인: 분당 6,000회 이상의 고속 회전 및 마찰열. * 해결: 티타늄 코팅(PD) 바늘 사용, 바늘 냉각 장치(Needle Cooler) 가동 또는 실리콘 오일(Silicone Oil) 도포.
¶ 품질 검사 기준 (QC)
- 확대경 검사 (Pick Glass): 봉제선을 좌우로 강하게 당겼을 때 바늘 구멍 주위의 원사가 끊어져 '런(Run)' 현상이 생기는지 10배율 확대경으로 확인.
- 신축성 복원 테스트 (Stretch & Recovery): 제품을 최대 신축 범위까지 당겼을 때 봉제선이 터지지 않고 원단 손상 없이 복원되는지 확인. (예: 10cm 구간을 20cm까지 당긴 후 복원력 확인)
- 세탁 테스트 (Washing Test): AQL 2.5 기준에 의거, 산업용 세탁 조건에서 3회 이상 세탁 후 바늘 자국이 커지거나 올 풀림이 발생하는지 샘플 검사.
- 바늘 자국 (Needle Mark): 봉제 후 원단 표면에 영구적인 바늘 자국이 남는지 육안 검사. 특히 실켓 가공된 니트나 고밀도 인터록 원단에서 중요함.
- 바늘 교체 로그(Log) 관리: 대형 공장에서는 바늘 파손 시 파편을 모두 회수하여 대장에 부착하는 'Needle Control' 시스템을 운영하며, SES 침의 마모를 방지하기 위해 일정 수량(예: 1,000장 생산 후)마다 강제 교체 룰을 적용함.
¶ 현장 은어 및 국가별 명칭
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | SES 침 / 니트 바늘 | SES Chim | 현장에서 SES 침을 통칭하는 말 |
| 한국어 (KR) | 볼 포인트 | Ball Point | 바늘 끝 모양에 따른 명칭 |
| 일본어 (JP) | SES針 / 軽ボール | SES-bari / Kei-ball | 일본 기술자 및 사양서 표기 (Light Ball) |
| 베트남어 (VN) | Mũi bi nhỏ | Mui bi nho | 베트남 현장 용어 (작은 구슬 끝) |
| 중국어 (CN) | 小圆嘴针 | Xiǎoyuánzuǐ zhēn | 중국 공장 기술 사양서 표기 |
| 영어 (EN) | Light Ball Point | FFG / SES | 국제 표준 기술 용어 |
| 인도네시아어 (ID) | Jarum Kaos | Jarum Kaos | '티셔츠용 바늘'이라는 의미로 통용 |
¶ 장비 세팅 가이드
- 차동 이송(Differential Feed) 설정: 니트 원단은 봉제 시 늘어나기 쉬우므로, 앞톱니가 뒷톱니보다 더 많이 움직이도록 차동 레버를 1.1~1.5 사이로 설정하여 원단을 '모아주듯' 봉제한다. SES 침 사용 시 원단이 밀리는 현상을 방지하기 위해 톱니의 높이(Teeth Height)를 0.8mm 정도로 낮게 설정하는 것이 유리하다.
- 노루발 압력(Presser Foot Pressure): 원단에 바늘 자국이나 이송 자국을 줄이기 위해 노루발 압력을 원단이 밀리지 않을 정도의 최소 압력으로 완화한다. 너무 강한 압력은 SES 침이 원단을 통과할 때 섬유의 유연한 움직임을 방해하여 오히려 니들 커팅을 유발할 수 있다.
- 바늘 호수 선택 가이드:
- 초경량 싱글 져지 (20D~40D): Nm 60~65 (8~9호)
- 일반 T-셔츠/폴로 (20s~30s): Nm 70~75 (10~11호)
- 중량 스웨트 셔츠(기모) / 테리: Nm 80~90 (12~14호)
- 고탄성 파워넷 / 보정속옷: Nm 65~70 (9~10호) + PD 코팅 권장
- 실 장력(Tension): 신축성 대응을 위해 본봉의 경우 밑실 장력을 평소보다 약간 느슨하게(Towa 기준 20g 미만) 설정하고, 오버록은 루퍼실 장력을 유연하게 조정하여 '터짐'을 방지한다. 실의 꼬임(Twist)이 강한 경우 SES 침의 눈(Eye)을 통과할 때 저항이 생길 수 있으므로 실리콘 급유 장치 사용을 고려한다.
¶ 공정 흐름도 (Mermaid)
¶ 관련 항목
- SUK 침 (Medium Ball Point): SES 침보다 끝이 더 둥근 형태로, 굵은 니트나 고무줄(Elastic) 봉제 시 사용. SES 침으로도 니들 커팅이 해결되지 않을 때의 차선책.
- SKF 침 (Heavy Ball Point): 가장 둥근 끝을 가진 바늘로, 매우 굵은 울 니트나 거친 조직의 편물에 사용.
- Needle Cutting (니들 커팅): 바늘에 의해 원단 실이 잘려 구멍이 발생하는 치명적 봉제 결함. SES 침 사용의 가장 큰 목적.
- Differential Feed (차동 이송): 신축성 원단의 늘어남이나 오그라듦을 제어하기 위해 앞뒤 톱니의 속도를 다르게 조절하는 기능.
- Titanium Coating (PD): 바늘 표면에 티타늄을 코팅하여 고속 봉제 시 열 발생과 마모를 줄인 특수 바늘. SES 침과 결합하여 고속 라인에서 주로 사용.
- Nm (Metric Size): 바늘의 굵기를 나타내는 국제 규격. Nm 75는 바늘 직경이 0.75mm임을 의미하며, 미국식 번수(11호)와 병행 표기됨.
- Scarf (바늘 홈): 바늘 뒷면의 파인 부분. SES 침은 이 부위의 설계를 최적화하여 루퍼와의 간섭을 줄이고 땀뜀을 방지함.
¶ 실무자 팁 (Senior Technician's Note)
- 바늘 끝 검사: 현장에서 루뻬(확대경)가 없을 때는 바늘 끝을 자신의 손등이나 얇은 스타킹 원단에 살짝 긁어보십시오. 매끄럽게 지나가지 않고 '틱' 하는 느낌이나 걸림이 있다면 즉시 교체해야 합니다. SES 침은 끝이 둥글기 때문에 마모되면 R 침보다 더 큰 구멍을 냅니다.
- 원단 온도 체크: 고속 봉제 중인 기계를 멈추고 즉시 바늘을 만졌을 때(주의 요망), 화상을 입을 정도의 열이 발생한다면 SES 포인트가 원단을 밀어내는 것이 아니라 녹이고 있는 것입니다. 이때는 바늘 호수를 낮추거나 실리콘 오일을 실에 도포하십시오.
- 혼용률 확인: 폴리에스터 100% 니트보다 스판덱스가 5% 이상 혼용된 원단에서 SES 침의 효과가 극대화됩니다. 스판덱스 심지가 잘리면 봉제선이 툭툭 터지는 현상이 발생하기 때문입니다.
- 바늘 시스템의 이해: 오버록 기계(예: Pegasus M900)에는 DC×27 시스템의 SES 침을, 본봉(예: Juki DDL-9000C)에는 DB×1 시스템의 SES 침을 정확히 구분하여 발주해야 합니다. 포인트 형상(SES)이 같더라도 시스템이 다르면 장착 자체가 불가능하거나 타이밍이 맞지 않아 기계 고장의 원인이 됩니다.
- 세탁 후 불량 방지: 봉제 직후에는 보이지 않던 니들 커팅이 세탁 공정의 물리적 힘에 의해 구멍으로 발전하는 경우가 많습니다. 반드시 벌크 생산 전 샘플 세탁 테스트를 거쳐 SES 침의 적합성을 최종 판정하십시오.
