구급 가방 (First Aid Bag / Túi sơ cứu / 救急バッグ / 急救包)
¶ 개요

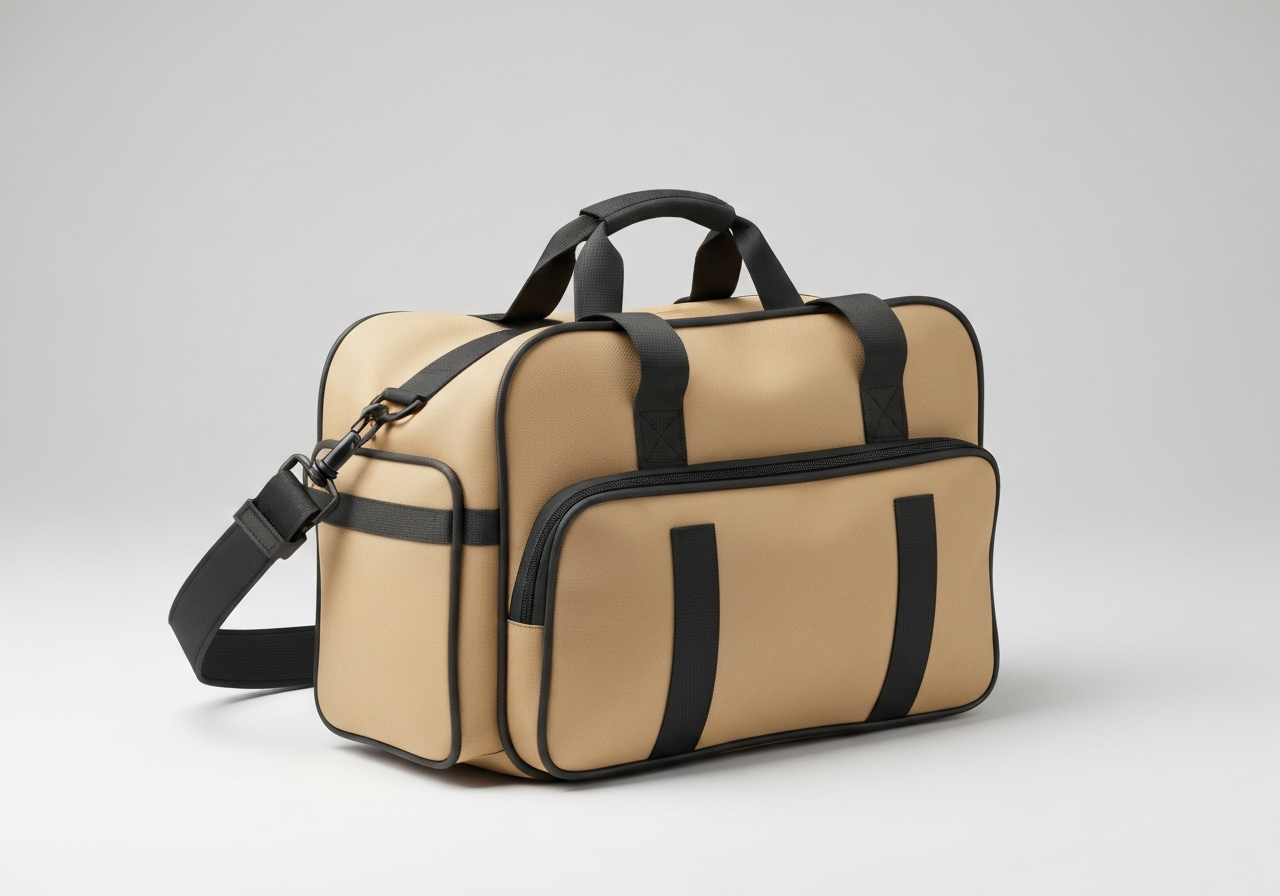

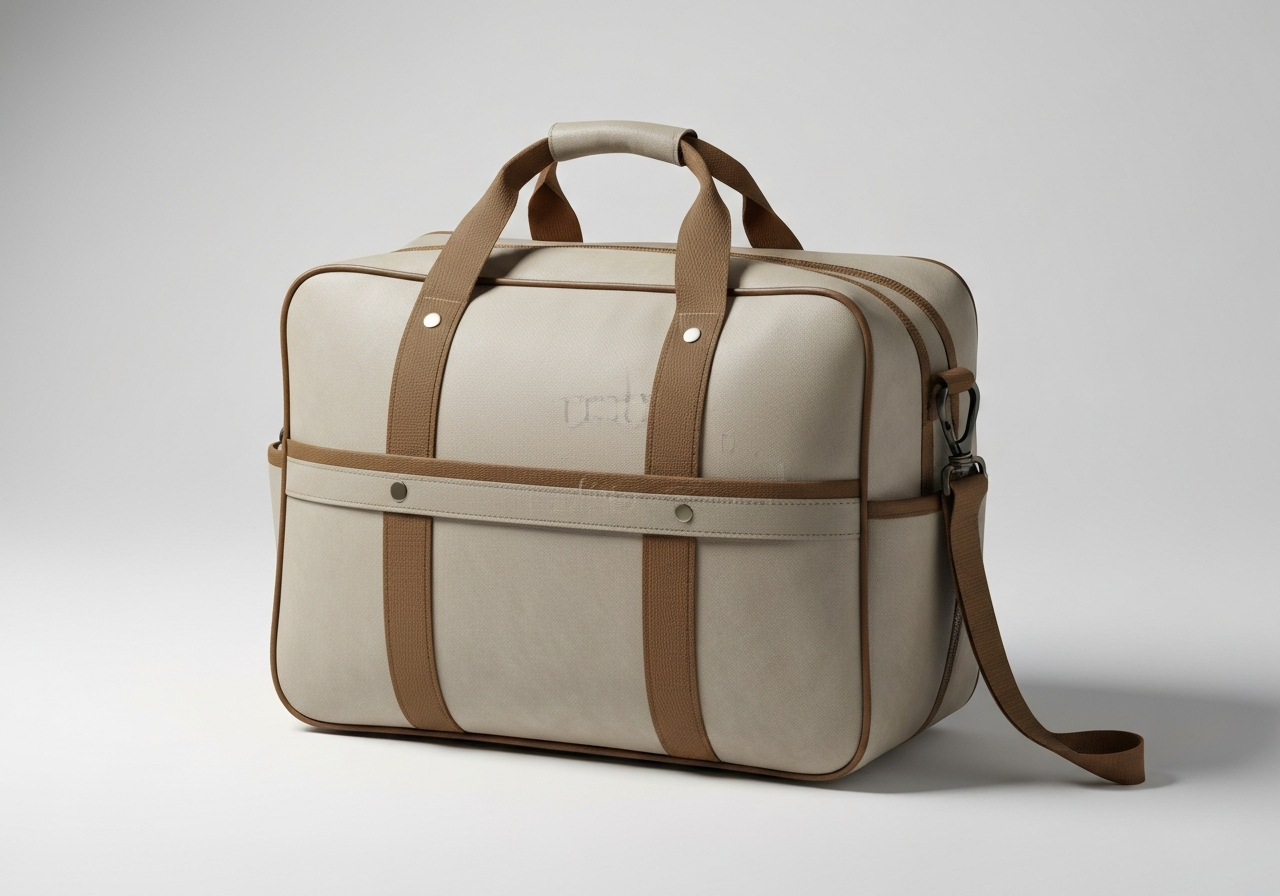

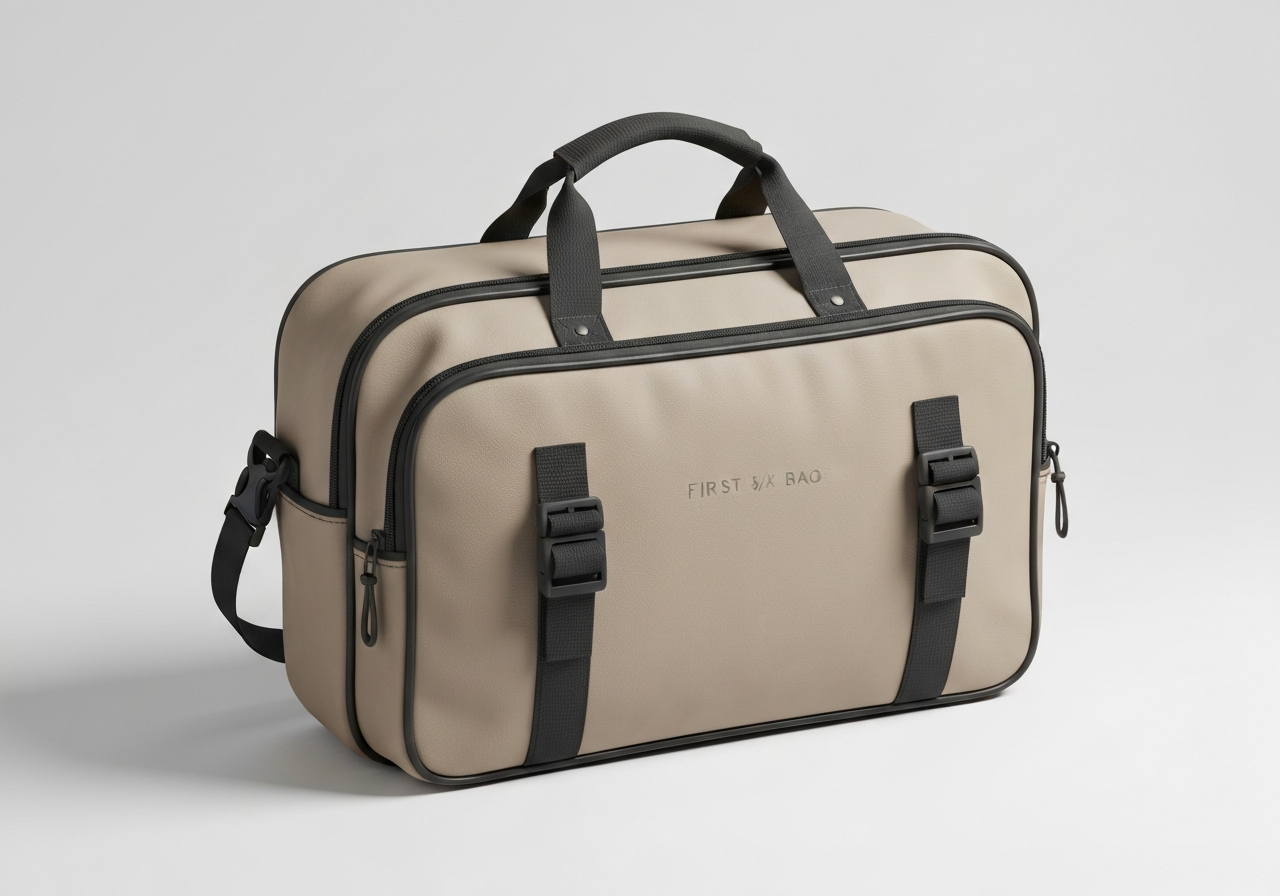

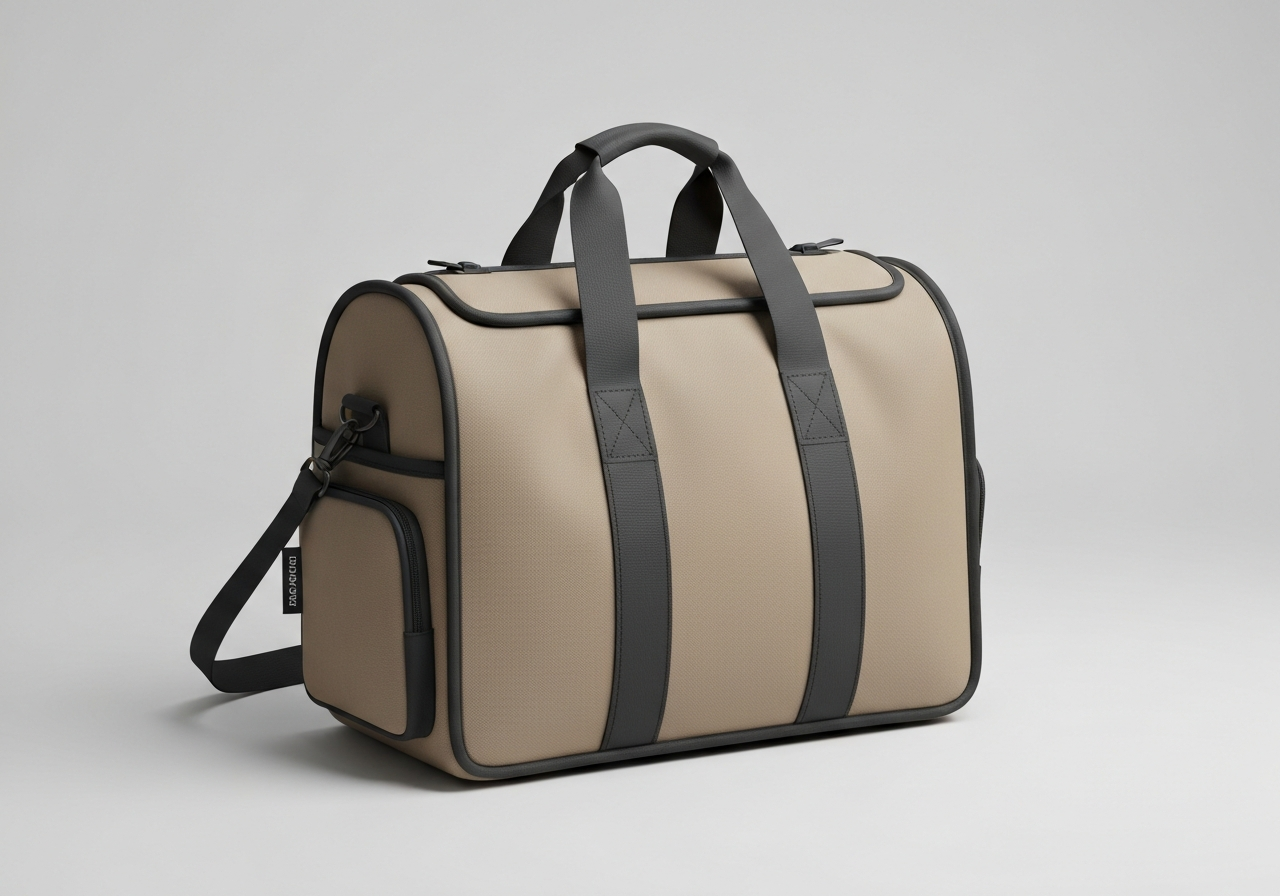

구급 가방(First Aid Bag)은 응급 처치용 의약품, 의료 기구, 위생 용품을 안전하게 수납하고 외부 충격 및 오염으로부터 보호하며, 비상시 신속한 접근이 가능하도록 설계된 특수 목적용 가방이다. 산업용 봉제 관점에서는 고밀도 나일론 원단(Cordura 등)과 두꺼운 웨빙(Webbing), 탄성 밴드(Elastic Loop)가 복합적으로 사용되어 고부하 봉제 기술과 정밀한 바택(Bar-tack) 보강이 요구되는 품목이다.
물리적 메커니즘 측면에서 구급 가방은 '내부 압력 저항'과 '신속한 전개'라는 상충하는 조건을 동시에 만족해야 한다. 내부의 붕대, 약품병, 부목 등이 가방 벽면을 밀어내는 압력을 견디기 위해 봉제선은 높은 인장 강도를 유지해야 하며, 동시에 지퍼나 버클을 당겼을 때 걸림 없이 한 번에 열리는 활주력이 필수적이다. 이를 위해 일반 가방보다 20~30% 높은 밀도의 스티치 설계와 강화된 본디드사(Bonded Thread) 사용이 강제된다.
대체 기법인 하드 케이스(Hard Case) 방식과 비교했을 때, 봉제형 구급 가방은 경량성, 유연한 수납 공간, 신체 밀착력이 우수하여 개인 휴대용 및 전술용으로 압도적인 선택을 받는다. 산업 현장에서는 단순한 수납 도구를 넘어 '생존 장비'로 분류되므로, 봉제 불량(땀뜀, 미어짐 등)은 곧 제품의 기능 상실로 직결되는 엄격한 품질 기준이 적용된다.
¶ 정의 및 구조적 특징

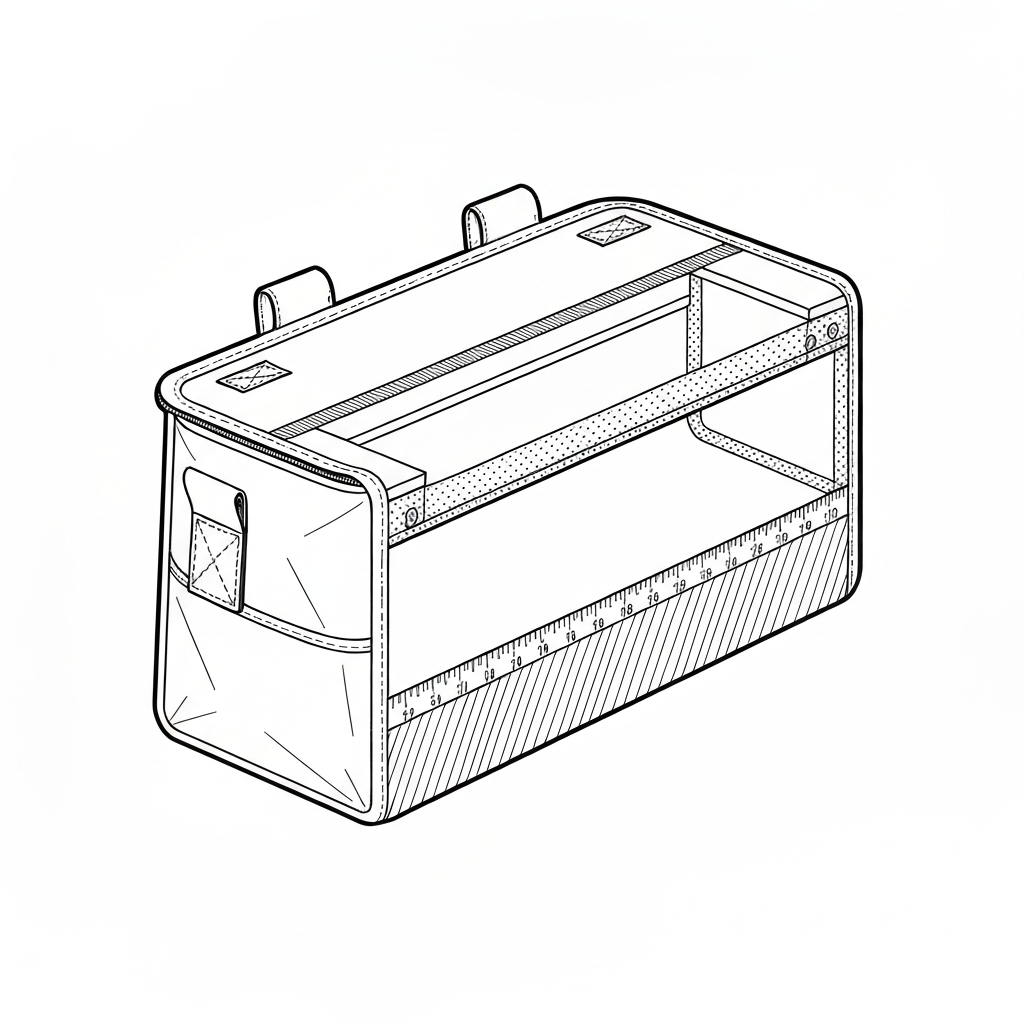

구급 가방은 일반 가방과 달리 내부 시인성과 구획화가 핵심이다. - 클램쉘(Clamshell) 구조: 조개처럼 180도 완전히 펼쳐지는 지퍼 구조를 채택하여 내용물을 한눈에 파악할 수 있어야 한다. 이 구조는 봉제 시 곡선 구간의 지퍼 테이프가 울지 않도록 하는 고난도 기술이 요구된다. - 내부 모듈화: 메쉬 포켓, 투명 PVC 포켓, 탄성 밴드 그리드 등을 통해 다양한 크기의 약품병과 붕대를 고정한다. 탄성 밴드 봉제 시에는 원단이 씹히지 않도록 노루발 압력을 정밀하게 조절해야 한다. - 외부 확장성: 군용 또는 전술용 구급 가방(IFAK)의 경우, 몰리(MOLLE) 시스템을 통해 다른 장비에 결착될 수 있는 웨빙 구조를 가진다. 이는 1인치 간격의 정밀한 바택 공정이 핵심이다. - 봉제 규격: 주로 ISO 4915 Class 301(본봉)이 기본이며, 내구성 확보를 위해 나일론 본디드사(Bonded Thread)를 사용한다.
물리적·기계적 작동 원리상, 구급 가방은 '다층 구조(Multi-layering)' 봉제가 빈번하다. 원단+보강재+웨빙+지퍼가 겹치는 구간은 두께가 5mm를 상회하기도 하는데, 이때 바늘이 원단을 관통할 때 발생하는 마찰 저항을 이기지 못하면 바늘 휨(Needle Deflection)이나 실 끊어짐이 발생한다. 이를 방지하기 위해 상하송(Walking Foot) 기구가 바늘과 노루발, 톱니를 동시에 이송시켜 원단 밀림을 물리적으로 차단한다.
역사적으로 구급 가방은 제2차 세계대전 당시 미군의 'M-1942 First Aid Packet'에서 기원하여, 현대의 전술적 구급 가방(IFAK)으로 진화했다. 이 과정에서 소재는 캔버스에서 고강도 나일론으로, 봉제 방식은 수동 본봉에서 전자 제어 바택 및 자동 패턴 봉제로 발전해 왔다.
현장 인식 차이에서 한국 공장은 '마감의 정밀도(시아게)'와 '시접의 일관성'을 최우선으로 하며, 베트남 공장은 '대량 생산 시의 규격 균일성'과 '자동화 설비 활용도'가 높다. 중국 공장은 '원부자재 수급의 용이성'을 바탕으로 다양한 기능성 원단(항균, 방염 등)을 적용한 변형 모델 생산에 강점이 있다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉), Class 304 (지그재그/바택) | 보강 부위 304 필수 |
| 주요 재봉기 기종 | 상하송 본봉기(Walking Foot), 전자 바택기, 롱암(Long-arm) 미싱 | 두꺼운 원단 및 웨빙 대응 |
| 추천 모델 (Heavy) | Juki DNU-1541, Juki LU-2810 (Unison Feed) | 고부하 합봉 및 웨빙 작업용 |
| 추천 모델 (Light) | Brother S-7250A (Digital Feed) | 내부 포켓 및 경량 부속 봉제용 |
| 바늘 시스템 | DP×17 (18# ~ 23#), DP×5 (14# ~ 16#) | 원단 두께 및 실 번수에 따라 가변 |
| 스티치 밀도 (SPI) | 7 ~ 10 SPI (본체), 28 ~ 42 stitches (바택) | 강도와 원단 손상 방지의 균형 |
| 사용 실 (Thread) | 바늘실: Nylon Bonded 20/3, 30/3 / 밑실: 동일 규격 | 내마모성 및 인장 강도 중시 |
| 최대 봉제 속도 | 1,800 ~ 2,200 spm | 후물(Heavy material) 봉제 시 속도 제한 |
| 주요 원단 | Cordura 500D/1000D, Nylon 6.6, PVC Coated Polyester | 방수 및 내마모성 기준 |
| 장력 수치 (Towa) | 상실: 180~220g / 밑실: 30~40g | 고장력 세팅 (미검증: 원단별 상이) |
¶ 적용 분야 및 세부 공정
- 전술 및 군사(Tactical/Military): IFAK(Individual First Aid Kit) 파우치. 적외선 반사 방지(IRR) 처리된 원단과 웨빙 봉제. 특히 'Quick Pull' 탭 부위는 사용자가 급박하게 당길 때 100kg 이상의 순간 하중이 걸리므로, 42바늘 이상의 고밀도 바택(Bar-tack)이 필수적이다.
- 산업 안전(Industrial Safety): 공장 및 건설 현장용 대형 구급 배낭. 시인성이 높은 형광 원단 및 반사 테이프(Reflective Tape) 부착 봉제. 반사 테이프 봉제 시에는 바늘 구멍을 통한 빛 반사 저하를 막기 위해 10 SPI 이상의 촘촘한 봉제는 지양한다.
- 아웃도어 및 레저: 등산용 경량 구급 파우치. 실리콘 코팅 나일론(Silnylon) 등 초경량 원단 사용 시 미끄럼 방지 피드독(Feed Dog) 세팅 필요. 210D 이하의 얇은 원단은 11#~14# 바늘을 사용하며 SPI를 12 정도로 높여 원단 미어짐(Seam Slippage)을 방지한다.
- 차량용(Automotive): 차량 내부 고정용 벨크로(Hook & Loop) 및 스트랩 봉제. 진동에 의한 풀림을 방지하기 위해 나일론 본디드사 사용이 필수적이며, 시트 뒷면 결착 부위는 'X'자 박음질(Box-X Stitch)로 보강한다.
업종별 세부 공정 차이: - 스포츠웨어 기반: 신축성이 있는 메쉬 포켓 봉제 시 오바로크(Overlock) 후 본봉으로 눌러박는 방식을 선호하여 유연성을 확보한다. - 가방/장비 기반: 모든 시접을 바이어스(Binding) 테이프로 감싸는 '해리' 공정을 통해 내부 마찰을 줄이고 구조적 강성을 높인다. - 전문 의료용: 멸균 상태 유지를 위해 봉제선을 최소화하거나, 봉제 후 심실링(Seam Sealing) 처리를 통해 외부 오염물질 유입을 완벽히 차단한다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 바늘 열 손상 (Needle Heat Damage) - 현상: 고속 봉제 시 바늘 마찰열로 인해 나일론 원단이 녹아 구멍이 커지거나 실이 끊어짐. - 해결: 바늘 냉각 장치(Needle Cooler) 설치, 실리콘 오일 탱크 장착, 또는 바늘 속도(spm)를 2,000 이하로 하향 조정.
- 땀뜀 (Skipped Stitches) - 현상: 웨빙과 본체 원단이 겹치는 단차 부위에서 루퍼가 실을 채지 못함. - 해결: 상하송(Walking Foot) 기종 사용, 노루발 압력 최적화, 바늘 타이밍(Timing)을 표준보다 0.5mm 낮게 미세 조정.
- 지퍼 울음 (Zipper Puckering) - 현상: 지퍼 테이프와 원단의 수축률 차이로 봉제선이 우글거림. - 해결: 지퍼 전용 노루발 사용, 이송 톱니(Feed Dog) 높이를 0.8mm로 조절, 지퍼 테이프에 예비 장력(Pre-tension) 부여.
- 바택 위치 이탈 (Bar-tack Misalignment) - 현상: 몰리(MOLLE) 웨빙의 간격이 일정하지 않아 결착 불가능. - 해결: 전용 지그(Jig) 사용, 레이저 가이드 라인 설치, 자동 웨빙 절단 및 부착기 도입.
- 원단 미어짐 (Seam Slippage) - 현상: 하중이 집중되는 손잡이 부위 원단이 봉제선을 따라 찢어짐. - 해결: 시접(Seam Allowance) 폭을 최소 10mm 이상 확보, 내부 보강재(Reinforcement Tape) 삽입 후 봉제.
- 실 뭉침 (Bird's Nesting) - 현상: 봉제 시작 시 밑면에서 실이 엉킴. - 해결: 와이퍼(Wiper) 기능 점검, 시작 장력(Starting Tension) 전자 제어 설정. 특히 실채기 스프링(Thread Take-up Spring)의 강도를 높여 초기 루프 형성을 안정화함.
¶ 품질 검사 기준 (QC Standards)
- 인장 강도 테스트: 손잡이 및 어깨끈 연결 부위가 설계 하중(예: 20kg)에서 1분 이상 견디는지 확인. 전술용의 경우 50kg 이상의 정적 하중 테스트를 실시하기도 함.
- 몰리(MOLLE) 규격 검사: 웨빙 간격(1.5인치/38mm) 및 바택 간격(1인치/25mm)이 MIL-SPEC 규격에 부합하는지 전수 측정. 오차 범위 ±1mm 이내 유지.
- 방수 성능 테스트: 봉제선 사이로 물이 스며드는지 확인(심실링 적용 제품의 경우 수압 테스트 병행). IPX4 등급 이상의 생활 방수 기준 적용.
- 지퍼 내구성: 왕복 1,000회 이상 개폐 시 슬라이더 이탈이나 테이프 손상이 없어야 함. 특히 곡선부의 마모 상태 집중 점검.
- 색상 견뢰도: 혈액이나 소독액(알코올, 요오드 등) 접촉 시 원단 이염 및 변색 여부 확인. ISO 105-E01(물 견뢰도) 및 E04(땀 견뢰도) 기준 준용.
¶ 현장 전문 용어 및 은어
| 구분 | 용어 | 현장 은어/비고 | 설명 |
|---|---|---|---|
| 공정 | Bar-tack | 도메 / 바텍 / 打枣(Dǎ zǎo) | 하중 부위 보강 봉제 |
| 공정 | Binding | 해리 / 바이어스 | 시접을 테이프로 감싸 마감하는 공정 |
| 공정 | Top Stitch | 오시 / 스티치 | 겉면에서 눌러 박는 장식 및 고정 봉제 |
| 공정 | Finishing | 시아게 / 정리 | 실밥 제거 및 최종 검사 공정 |
| 공정 | Box-X Stitch | 엑스박스 / 사각엑스 | 사각형 안에 X자로 박는 강력 보강 봉제 |
| 부자재 | Webbing | 웨빙 / 끈 | 가방 스트랩용 고밀도 직조 띠 |
| 부자재 | Elastic Loop | 고무줄 / 밴드 | 내부 약품 고정용 탄성 밴드 |
| 장비 | Walking Foot | 상하송 / 유니종 | 원단 위아래를 동시에 밀어주는 미싱 |
| 장비 | Cylinder Bed | 말뚝 미싱 / 유니종 암 | 원통형 구조 봉제용 미싱 |
| 장비 | Pattern Tacker | 컴퓨터 미싱 / 패턴기 | 프로그래밍된 모양대로 자동 봉제하는 기계 |
¶ 장비 세팅 가이드 (Technical Setting)
- 장력(Tension): 20번 이상의 굵은 나일론사 사용 시, 북집(Bobbin Case)의 판스프링 장력을 평소보다 20% 강화하여 스티치가 원단 내부에서 정확히 결합되도록 함. Towa 장력계 기준 밑실 35g 내외 권장.
- 노루발(Presser Foot): 원단 두께가 급격히 변하는 구간(웨빙 합봉부) 통과를 위해 노루발 상승 높이를 최대(13mm 이상)로 설정. 교차 이송량(Dial 설정)을 높여 단차 극복 성능 강화.
- 바늘 선택: 원단 조직 파괴를 방지하기 위해 끝이 약간 둥근 SES(소형 볼 포인트) 바늘을 권장하나, PVC 코팅이 매우 강한 원단은 R(표준 뾰족 포인트) 또는 SD(삼각 포인트) 바늘을 사용하여 관통력을 높임.
- 이송 톱니(Feed Dog): 고무 코팅된 톱니를 사용하여 원단 뒷면의 긁힘(Scratch) 방지. 톱니 높이는 후물 기준 1.0~1.2mm로 설정.
¶ 생산 공정 흐름도 (Production Flowchart)
¶ 관련 항목 및 참조
- MOLLE System: 전술 가방의 표준 규격.
- ISO 4915: 스티치 유형 분류 국제 표준.
- Cordura Fabric: 고강도 나일론 원단의 대명사.
- 심실링(Seam Sealing): 완전 방수를 위한 봉제선 테이핑 기술.
- YKK/Duraflex: 구급 가방에 주로 사용되는 고품질 지퍼 및 버클 브랜드.
¶ 소재별 봉제 특성 및 주의사항
구급 가방 생산 시 사용되는 소재는 일반 의류와 확연히 다른 물리적 특성을 가진다. - Cordura 1000D: 매우 거친 표면 질감을 가지고 있어 노루발 바닥면의 마모가 빠르다. 테플론(Teflon) 노루발보다는 초경합금 노루발 사용이 경제적이다. - PVC Coated Nylon: 방수성은 좋으나 봉제 시 바늘 구멍이 복원되지 않는다. 따라서 한 번 잘못 박으면 원단을 폐기해야 하므로 '무결점 봉제'가 요구된다. 땀수를 너무 촘촘하게(12 SPI 이상) 하면 봉제선을 따라 원단이 우표처럼 뜯어지는 '천공 효과'가 발생하므로 주의해야 한다. - Transparent PVC (투명창): 내부 내용물 확인용으로 쓰이며, 봉제 시 노루발에 달라붙는 성질이 있다. 이때는 실리콘 오일을 원단 표면에 살짝 도포하거나, 종이를 덧대어 봉제한 후 뜯어내는 방식을 사용한다.
¶ 국가별 생산 관리 및 현장 실무 차이
- 한국 (KOREA): 주로 고부가가치 특수 구급 가방(소방관용, 구급대원용 전문 배낭)을 생산한다. 숙련된 기술자가 공정 전체를 책임지는 '샘플 방식' 생산이 흔하며, Juki LU-2810 같은 고사양 하이엔드 기종 선호도가 높다. "도메(바택)를 튼튼히 쳐라"라는 지시가 품질의 핵심이다.
- 베트남 (VIETNAM): 글로벌 아웃도어 브랜드의 구급 파우치 대량 생산 기지다. 라인 밸런싱(Line Balancing)이 철저하며, 공정마다 전용 지그(Jig)를 사용하여 비숙련공도 일정한 품질을 낼 수 있도록 관리한다. "SPI(땀수) 유지"와 "시접(Seam Allowance) 관리"를 위한 자동화 가이드 사용이 일반적이다.
- 중국 (CHINA): 저가형 가정용 구급함부터 중가형 전술 파우치까지 스펙트럼이 넓다. 원부자재 시장(광저우 중다 시장 등)과의 접근성이 좋아 부자재(지퍼, 버클)의 단가를 낮추는 데 유리하다. 현장에서는 "시아게(마무리) 속도"를 중시하며, 최근에는 전자 패턴 미싱을 이용한 '무인 바택 공정' 도입이 가장 빠르다.
¶ 실전 트러블슈팅 노하우: "이런 증상이면 여기를 확인하라"
- 원단 뒷면에 루프(Loop)가 형성될 때: 상실 장력이 약한 것이 일차적 원인이지만, 구급 가방처럼 두꺼운 원단에서는 '실채기 스프링'이 너무 약해서 실을 제때 끌어올리지 못하는 경우가 많다. 스프링의 각도를 높이거나 강한 스프링으로 교체하라.
- 지퍼 슬라이더가 봉제선에 걸릴 때: 지퍼 테이프와 원단 합봉 시 시접이 너무 좁게 박혔거나, 지퍼 이빨(Teeth)과 봉제선 사이의 간격(보통 2~3mm)이 일정하지 않은 경우다. 전용 '외발 노루발'을 사용하여 간격을 고정하라.
- 바택 부위에서 실이 자꾸 끊길 때: 바늘이 웨빙의 고밀도 조직을 뚫지 못하고 열이 발생하는 경우다. 바늘 번수를 한 단계 높이고(21# -> 23#), 바늘 끝 모양을 'R' 타입에서 'NY(나일론 전용)' 타입으로 변경하라. (미검증: NY 바늘의 효과는 원단 코팅 종류에 따라 다를 수 있음)
¶ 바늘 및 실 매칭 가이드 (Needle & Thread Matching)
| 원단 두께/종류 | 추천 바늘 번수 (DPx17) | 추천 실 규격 (Nylon Bonded) | 비고 |
|---|---|---|---|
| 경량 (210D 이하) | 14# ~ 16# | 60/3 or 40/3 | 내부 포켓용 |
| 중량 (500D) | 18# ~ 19# | 30/3 | 일반 본체 합봉 |
| 후물 (1000D 이상) | 21# ~ 23# | 20/3 | 외부 보강 및 웨빙 |
| 웨빙 3중 겹침 | 23# ~ 24# | 20/3 or 10/3 | 바택 및 핸들 보강 |
¶ 환경 테스트 및 내구성 기준
구급 가방은 극한 환경에서 사용되므로 다음과 같은 추가 테스트가 권장된다. - 염수 분무 테스트 (Salt Spray Test): 지퍼 슬라이더 및 금속 버클이 해안가나 습한 환경에서 부식되는지 확인 (ASTM B117 기준 48시간 이상). - 저온 굴곡 테스트: 영하 20도 이하에서 원단 코팅이 깨지거나 지퍼가 얼어붙어 작동하지 않는지 확인. - 항균 테스트: 혈액이나 체액 노출 시 세균 번식을 억제하는 기능성 원단 사용 시, AATCC 100 기준 준수 여부 확인.
¶ 결론 및 유지보수
산업용 봉제 기술의 집약체인 구급 가방은 단순한 가방 이상의 정밀도가 요구된다. 생산 현장에서는 기계의 장력 설정 하나가 생존 현장에서의 장비 신뢰도로 이어진다는 점을 명심해야 한다. 정기적인 미싱 타이밍 점검과 바늘 교체 주기(8시간 가동 기준 1회 교체 권장) 준수가 최상의 품질을 유지하는 유일한 방법이다.
