¶ 개요
끼움 라벨(Flag Label)은 의류, 가방, 신발 등 봉제 제품의 합봉(Joining) 과정에서 두 장의 원단 사이에 삽입되어 외부로 돌출되도록 봉제되는 소형 브랜드 식별 부자재이다. 제품의 측면 솔기(Side Seam)에 부착되었을 때 마치 깃발(Flag)처럼 보인다고 하여 명칭이 유래되었으며, 일본어 'Piece Name'의 줄임말인 '피스네임(ピスネーム)'이라는 용어로 현장에서 널리 통용된다. 브랜드 로고를 노출하는 심미적 기능과 함께 제품의 정품 인증 및 디자인 포인트 역할을 수행한다.
끼움 라벨은 단순한 장식 요소를 넘어 브랜드의 아이덴티티를 가장 직관적으로 드러내는 '시그니처' 역할을 한다. 특히 외부로 노출되는 특성상 내구성이 극도로 요구되며, 반복적인 세탁이나 마찰에도 로고의 형태와 색상이 유지되어야 한다. 최근에는 열전사 라벨(Heat Transfer)이 목 뒷부분의 메인 라벨을 대체하는 추세임에도 불구하고, 끼움 라벨은 특유의 입체감과 물리적 존재감 덕분에 프리미엄 캐주얼, 스트릿 웨어, 아웃도어 장비 분야에서 필수적인 요소로 자리 잡고 있다. 또한, 봉제 공정 측면에서는 두 장의 원단과 라벨이라는 이질적인 소재를 동시에 박음질해야 하므로, 숙련된 봉제 기술과 정밀한 장비 세팅이 요구되는 고난도 공정 중 하나로 분류된다.
¶ 정의 및 메커니즘

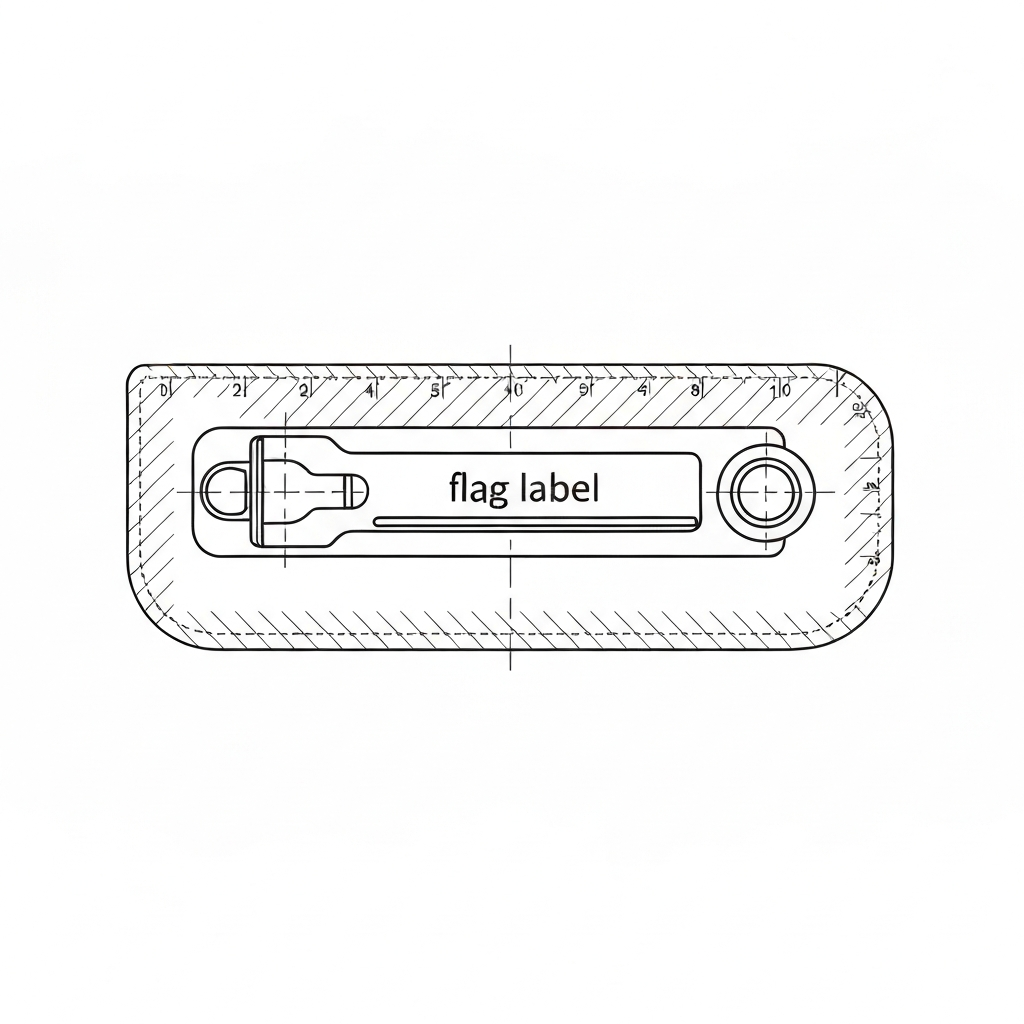

끼움 라벨은 주로 직조(Woven) 또는 인쇄(Printed)된 라벨을 반으로 접은 '센터 폴드(Center Fold)' 형태를 취한다. 봉제 공정상 원단과 원단이 만나는 시접(Seam Allowance) 부위에 라벨의 절단면을 맞추어 끼워 넣고, 본봉(Lockstitch) 또는 오버록(Overlock) 스티치로 일괄 봉제하여 고정한다.
- 물리적 구조: 라벨 본체(Body), 접힘선(Fold Line), 봉제 여유분(Sewing Margin/Allowance).
- 고정 방식: ISO 4915 기준 Class 301(본봉) 또는 Class 500(오버록) 스티치에 의한 물리적 압착 및 관통 고정.
물리적·기계적 작동 원리: 끼움 라벨의 봉제는 '샌드위치 구조'의 결합 원리를 따른다. 상단 원단(Top Fabric), 끼움 라벨(2겹), 하단 원단(Bottom Fabric) 등 최소 4겹 이상의 층을 바늘이 수직으로 관통하며 실의 교차(Interlooping 또는 Interlacing)를 통해 고정한다. 이때 라벨의 소재(주로 폴리에스테르)와 원단의 밀도 차이로 인해 바늘의 관통 저항이 급격히 변화하며, 이는 장력(Tension) 불균형의 원인이 된다. 따라서 재봉기의 이송(Feed) 메커니즘이 라벨 구간에서 미끄러지지 않도록 강력한 압력이 뒷받침되어야 한다.
역사적 배경 및 지역별 인식: 끼움 라벨의 대중화는 1930년대 리바이스(Levi's)의 'Red Tab'에서 기원했다는 것이 정설이다. 당시 멀리서도 자사 제품임을 식별하기 위해 뒷포켓 솔기에 붉은색 라벨을 끼워 박은 것이 시초가 되었다. - 한국 공장: '피스네임'이라는 용어가 지배적이며, 90도 직각 유지와 시접 안쪽의 깔끔한 마감을 품질의 핵심으로 본다. - 베트남 공장: 대량 생산 체제에서 'Nhãn kẹp'으로 불리며, 생산성 향상을 위해 라벨 가이드(Jig)를 적극 활용하는 경향이 있다. - 중국 공장: '侧标(Cè biāo)'라 칭하며, 다마스크(Damask) 직조 기술을 활용한 고밀도 라벨 제작과 봉제를 동시에 수행하는 수직 계열화된 공장이 많다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉), Class 504 (3사 오버록) | 합봉 공정과 동시 진행 |
| 주요 재봉기 모델 | Juki DDL-9000C, Brother S-7300A, Juki MO-6800 | 전자식 이송 및 자동 사절 권장 |
| 바늘 시스템 | DB×1 (#11~#14), DC×27 (#9~#11) | 원단 두께 및 라벨 밀도에 따라 가변적 |
| 바늘 끝 형태 | SES (Light Ball Point) 또는 SPI (Sharp) | 고밀도 직조 라벨은 SPI 권장 |
| 스티치 밀도 (SPI) | 12 - 16 SPI | 라벨 이탈 방지를 위해 고밀도 권장 |
| 밑실 장력 (Towa Gauge) | 20 - 25g (본봉 기준) | 라벨 구간에서의 실 끊김 방지용 |
| 최대 봉제 속도 | 4,000 - 5,000 spm | 라벨 삽입 구간에서는 1,500 spm 이하 감속 |
| 라벨 소재 | 폴리에스테르 태피터(Taffeta), 사틴(Satin), 다마스크(Damask) | 초음파 컷팅에 의한 단면 마감 필수 |
| 표준 노출 길이 | 5mm ~ 15mm | 디자인 스펙(Spec Sheet)에 따라 상이 |
| 내열 온도 | 200°C ~ 220°C (폴리에스테르 기준) | 프레싱(Pressing) 공정 시 변색 주의 |
| 사용 봉사 (Thread) | 40/2 또는 60/2 코아사 (Core Spun) | 라벨 두께에 따른 강도 확보 |
¶ 주요 적용 분야
- 의류 (Apparel):
- 티셔츠 및 후드티의 왼쪽 하단 옆솔기(Side Seam).
- 청바지(Denim)의 뒷포켓 우측 상단 (일명 'Tab Label').
- 셔츠 가슴 포켓의 측면 또는 소매 끝단.
- 가방 및 잡화 (Bags & Accessories):
- 백팩 전면 보조 포켓의 수직 솔기.
- 에코백 내부 포켓 또는 외부 측면 합봉부.
- 파우치 및 지갑의 지퍼 끝단 마감 부위.
- 산업용 및 홈텍스타일 (Industrial & Home Textile):
- 쿠션, 매트리스 커버의 테두리 파이핑 솔기.
- 자동차 시트 커버의 에어백(Airbag) 작동 표시 라벨.
- 신발 설포(Tongue) 측면 및 힐컵(Heel Cup) 부근.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 라벨 씹힘 및 접힘 (Label Catching/Folding)
- 원인: 노루발(Presser Foot)이 라벨을 통과할 때 라벨 끝단이 말려 들어가거나 이송치(Feed Dog)에 걸림.
- 해결: 라벨 전용 가이드(Folder) 지그를 설치하거나, 노루발의 진입 각도를 조정. 라벨 삽입 전 미리 프레싱(Pressing)하여 형태를 고정함.
- 위치 이탈 및 수평 불량 (Misplacement/Slanted)
- 원인: 작업자가 육안에만 의존하여 삽입하거나, 봉제 시 상하 원단의 이송 속도 차이(Differential Feed)로 인해 라벨이 밀림.
- 해결: 패턴에 정확한 노치(Notch) 마킹을 실시하고, 상하차동 이송(Top and Bottom Feed) 기계를 사용하여 원단과 라벨을 동시에 이송.
- 라벨 풀림 및 이탈 (Fraying/Pull-out)
- 원인: 라벨 컷팅 단면의 열처리(Heat Cut) 불량 또는 시접(Seam Allowance) 내 삽입 깊이 부족.
- 해결: 초음파 컷팅(Ultrasonic Cut) 라벨을 사용하고, 시접 안쪽으로 최소 7mm 이상 삽입하여 스티치가 라벨 본체를 확실히 관통하게 함.
- 스티치 건너뜀 (Skipped Stitch)
- 원인: 라벨이 겹쳐진 두꺼운 부위(총 4~6겹)를 통과할 때 바늘의 굴곡(Deflection) 발생.
- 해결: 바늘 번수를 한 단계 높이고(#14 이상), 바늘과 가마(Hook) 사이의 간극(Clearance)을 0.05mm 이내로 정밀 재설정.
- 라벨 오염 (Oil Stain)
- 원인: 재봉기 바늘대(Needle Bar)에서 비산된 오일이 흡수성이 높은 라벨 원단에 침투.
- 해결: 세미 드라이(Semi-dry) 타입 재봉기를 사용하거나 바늘대 오일 펜스를 점검.
- 화이트 닷 현상 (White Dot)
- 원인: 고밀도 다마스크 라벨 봉제 시 굵은 바늘이 라벨의 위사/경사를 끊으며 흰색 심지가 튀어나옴.
- 해결: 바늘 끝이 날카로운 SPI(Sharp Point) 타입을 사용하고 바늘 번수를 낮춤.
¶ 품질 검사 기준 (QC Standards)
- 위치 정밀도: 작업지시서(Spec Sheet) 대비 상하 오차 ±2mm 이내.
- 노출 균일성: 외부로 돌출된 라벨의 좌우 길이가 평행하며, 설계 치수와 일치하는지 확인.
- 부착 강도 (Pull Test): 성인 남성이 손으로 당겼을 때 이탈되지 않아야 하며, 바이어 요구 시 인장 시험기(Tensile Tester)로 7kgf 이상의 강도 확인.
- 외관 상태: 라벨 표면의 로고가 잘리지 않았는지(Logo Cut), 바늘 구멍에 의한 원사 터짐이 없는지 확인.
- 대칭성: 쌍으로 부착되는 제품(예: 신발, 장갑)의 경우 좌우 부착 위치가 대칭을 이루는지 확인.
- 색상 견뢰도: 세탁 후 라벨의 염료가 본체 원단으로 이염(Migration)되는지 확인 (ISO 105-C06 또는 AATCC 기준 4급 이상 권장).
- 촉감 검사 (Hand-feel): 라벨의 컷팅 단면이 거칠어 착용자에게 피부 자극을 주는지 확인 (특히 아동복의 경우 엄격히 제한).
¶ 공장 실무 용어 및 은어
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 끼움 라벨, 피스 라벨 | 현장 표준 용어 및 일본어 유래어 |
| 일본어 (JP) | ピ스ネーム (Pisu Ne-mu) | 'Piece Name'의 약자로 가장 널리 쓰임 |
| 베트남어 (VN) | Nhãn kẹp (냔 꼅) | '끼워진 라벨'이라는 직관적 표현 |
| 중국어 (CN) | 侧标 (Cè biāo), 夹标 (Jiā biāo) | 측면 표식 또는 끼움 표식 |
| 영어 (EN) | Flag Label, Tab Label, Side Label | 브랜드에 따라 'Tab'을 선호하기도 함 |
| 현장 은어 | 시아게(仕上げ) | 라벨 부착 후 실밥 제거 및 정리 공정 |
| 현장 은어 | 도메(留め) | 라벨 이탈 방지를 위한 보강 박음질 |
| 현장 은어 | 노치(Notch) | 라벨 삽입 위치를 표시하기 위해 원단 끝에 낸 가위집 |
¶ 장비 세팅 및 공정 가이드
- 노루발 압력(Presser Foot Pressure): 라벨 삽입 시 단차로 인한 밀림을 방지하기 위해 일반 봉제 대비 압력을 약 15% 상향 조정한다. (약 30~35N 수준)
- 이송치 높이(Feed Dog Height): 두꺼운 라벨 통과를 위해 이송치 높이를 표준(0.8mm)보다 약간 높은 1.0mm로 설정하여 견인력을 확보한다.
- 바늘 선택: 고밀도 다마스크 라벨의 경우 바늘 끝이 뭉툭하면 원사가 끊겨 '화이트 닷(White Dot)' 현상이 발생하므로, 반드시 날카로운 SPI 바늘을 사용한다.
- 사절 설정: 라벨 부착 후 사절 시 잔사 길이가 길면 외관상 불량하므로, 자동 사절 장치의 칼날 상태를 상시 점검하여 잔사를 3mm 이내로 관리한다.
- 장력 조절: 라벨 구간에서 땀이 뜨는 것을 방지하기 위해 윗실 장력을 평소보다 10% 정도 강화하고, 디지털 재봉기(Juki DDL-9000C 등) 사용 시 해당 구간만 장력을 별도 프로그래밍한다.
- 바늘 냉각 장치(Needle Cooler): 고속 봉제 시 라벨의 폴리에스테르 성분이 바늘 열에 녹아 바늘 구멍을 막는 것을 방지하기 위해 에어 냉각 장치를 사용한다.
¶ 공정 흐름도 (Process Flowchart)
¶ 라벨 소재별 특성 비교
| 소재명 | 특징 | 장점 | 단점 |
|---|---|---|---|
| 다마스크 (Damask) | 고밀도 직조 방식 | 로고 표현이 정교하고 촉감이 부드러움 | 단가가 높고 바늘 저항이 큼 |
| 태피터 (Taffeta) | 평직 형태의 얇은 직조 | 가격이 저렴하고 봉제가 용이함 | 로고 해상도가 낮고 촉감이 거침 |
| 사틴 (Satin) | 광택이 있는 수자직 | 고급스러운 광택과 부드러움 | 올 풀림에 취약하여 초음파 컷팅 필수 |
| 코튼 (Cotton) | 천연 면사 사용 | 빈티지한 느낌, 피부 자극 최소화 | 세탁 후 수축 및 변형 가능성 있음 |
| 리사이클 폴리 | 재생 원사 사용 | 친환경 마케팅 가능, GRS 인증 | 일반 폴리 대비 색상 구현의 한계 |
¶ 실전 기술 노하우 (Senior Technician's Tips)
- 조인트 스티치(Joint Stitch) 활용: 합봉 공정에서 라벨이 밀리는 것이 우려된다면, 합봉 전 라벨을 시접 부위에 2~3mm 간격으로 미리 가봉(Basting)해두면 불량률을 90% 이상 줄일 수 있다.
- 단차 노루발(Compensating Foot) 사용: 라벨이 삽입되는 쪽의 높이가 미세하게 높아지므로, 좌우 높낮이가 다른 단차 노루발을 사용하면 스티치 라인이 휘어지는 것을 방지할 수 있다.
- 실리콘 오일 활용: 라벨 소재가 너무 딱딱하여 바늘 열이 발생할 경우, 실에 실리콘 오일을 소량 도포하거나 바늘 냉각 장치(Needle Cooler)를 가동하여 실 끊김을 예방한다.
- 초음파 컷팅 확인: 현장에서 라벨 끝단이 따갑다는 클레임이 들어오면, 컷팅 방식이 '열 컷팅'인지 '초음파 컷팅'인지 확인하라. 초음파 컷팅은 단면이 훨씬 부드럽게 마감된다.
- 디지털 피드(Digital Feed) 설정: Juki DDL-9000C와 같은 최신 기종에서는 라벨 구간 진입 시 이송 궤적을 'Box Feed'로 자동 전환하여 두꺼운 구간의 이송력을 극대화할 수 있다.
¶ 관련 항목 (Related Items)
- 메인 라벨 (Main Label): 브랜드의 주 식별 라벨 (목 뒤, 허리 안쪽).
- 케어 라벨 (Care Label): 세탁 및 혼용률 정보 라벨 (주로 왼쪽 내부).
- 사이즈 탭 (Size Tab): 치수 정보만 담은 소형 끼움 라벨.
- 조인트 스티치 (Joint Stitch): 라벨을 미리 원단 한쪽에 가봉(Basting)하는 공정.
- 열전사 라벨 (Heat Transfer Label): 봉제 없이 열로 압착하는 무봉제 라벨.
- 바택 (Bartack): 라벨의 내구성을 극대화하기 위해 양 끝단을 보강 박음질하는 공정.
- ISO 4915: 스티치 분류 및 용어에 관한 국제 표준.
- AATCC: 미국 섬유 화학자 및 염색업자 협회 (견뢰도 기준 제공).
