¶ 정의 및 기술적 배경

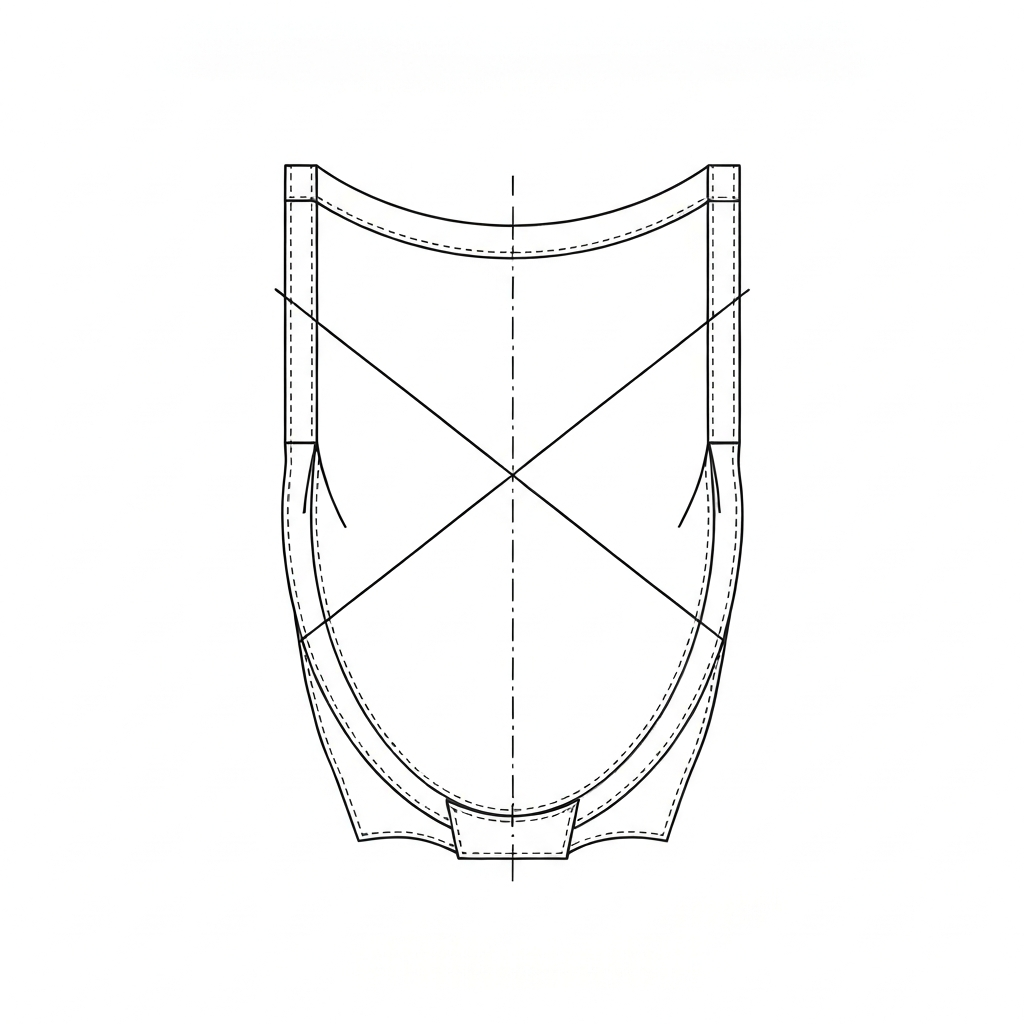

플랫스케치(Flat Sketch)는 의류, 가방, 신발 등 제조 물품을 평면에 펼쳐 놓은 상태로 묘사한 2D 기술 도면이다. 패션 일러스트레이션과 달리 인체의 곡선이나 예술적 과장을 배제하고, 제품의 구조적 설계, 절개선(Seam line), 스티치 위치, 부자재의 배치를 정확한 비율로 표현하는 것이 핵심이다.
봉제 산업 현장에서는 이를 도식화(圖式化)라고 부르며, 이는 패턴사(Pattern Maker)가 패턴을 설계하고 봉제 기술자가 공정 순서(Operation Sequence)를 결정하는 데 있어 절대적인 기준이 되는 '제조 청사진' 역할을 한다. 모든 선은 실제 봉제선(Stitch line)과 시접 처리 방식을 의미하며, ISO 4915 스티치 규격에 따른 시각적 구분이 반드시 포함되어야 한다.
기술적 심화 정의 및 작동 원리: 플랫스케치는 단순히 '그림'을 그리는 과정이 아니라, 3차원의 입체 결과물을 2차원의 기하학적 데이터로 치환하는 '설계 공학'의 첫 단계이다. 물리적으로 원단(Fabric)과 실(Thread), 바늘(Needle)이 상호작용하여 형성하는 '봉제선'의 궤적을 벡터(Vector) 데이터로 규정한다. 예를 들어, 도면상의 2줄 점선은 단순히 디자인적 요소가 아니라, 바늘 대(Needle Bar)가 두 개인 쌍침 재봉기(Double Needle Machine)의 투입을 지시하는 기계적 명령이다.
유사 기법과의 차이점: * 패션 일러스트레이션(Fashion Illustration): 심미적 가치와 브랜드 무드 전달이 목적이며, 9등신 이상의 과장된 인체 비율과 명암, 질감 표현이 중시된다. 제조 현장에서는 참고 자료일 뿐, 생산 기준으로 사용 불가하다. * 플랫스케치(도식화): 1:1 또는 표준 비율을 준수하며, 명암을 배제하고 선(Line)의 굵기와 종류로 정보를 전달한다. "봉제가 가능한 구조인가?"를 검증하는 도구이다.
역사적 배경 및 산업적 변천: 과거 봉제 산업 초기에는 실물 샘플이나 손으로 그린 '에가타(絵型)'에 의존했으나, 1990년대 Adobe Illustrator의 보급과 2010년대 CLO 3D 등 3D 시뮬레이션 소프트웨어의 등장으로 디지털화되었다. 현재는 단순한 2D 도면을 넘어, 패턴 데이터(DXF)와 연동되어 가상 착장(Virtual Fitting)까지 이어지는 디지털 공급망(Digital Supply Chain)의 핵심 자산으로 취급된다.
국가별 현장 인식 차이: * 한국: '도식화'라는 용어가 지배적이며, 디자이너와 패턴사 간의 의사소통을 위한 '기술적 약속'으로 인식된다. * 베트남: 'Bản vẽ kỹ thuật(기술 도면)'으로 불리며, 외주 생산(CMT) 비중이 높아 도면의 미세한 스티치 표현 하나가 단가(SAH/SAM) 산출의 근거가 된다. * 중국: '款式图(관식도)'라 하며, 대량 생산 효율을 위해 도면 단계에서 공정 단순화(Simplification)를 제안하는 역설계(Reverse Engineering) 자료로도 활용된다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 주요 소프트웨어 | Adobe Illustrator, CLO 3D, Browzwear, CorelDRAW | 벡터(Vector) 기반 권장 |
| 표준 비율 | 1:1 (실물 대비 정비율 유지) | 작업지시서 내 8.5x11인치 기준 |
| 외곽선(Outline) | 0.75pt - 1.0pt | 제품의 전체적인 실루엣 강조 |
| 내부 절개선 | 0.5pt | 패널 간의 연결 부위(Seam) |
| 스티치(Stitch) | 0.2pt - 0.3pt (Dash line) | ISO 4915 코드별 점선 간격 차별화 |
| 파일 형식 | AI, PDF, DXF (패턴 연동 시) | 고해상도 출력 및 수정 가능성 확보 |
| 필수 뷰(View) | Front(앞), Back(뒤), Side(측), Inside(내부) | 복잡한 제품은 전개도 추가 |
| 색상 규격 | Pantone TPX/TCX, CMYK | 흑백 도면이 기본이나 배색 시 명시 |
¶ ISO 4915 스티치 유형별 도식화 가이드
플랫스케치에서 스티치는 단순한 점선이 아니라, 실제 투입될 재봉기(Sewing Machine)의 종류를 지시한다.
- Class 301 (본봉/Lockstitch): 단일 점선으로 표기. 셔츠의 칼라, 커프스, 일반적인 합봉에 사용. 윗실과 밑실이 교차하는 구조.
- Class 401 (체인스티치/Chainstitch): 본봉보다 약간 두꺼운 점선 또는 특수 브러시 사용. 신축성이 필요한 바지 인심(Inseam) 등에 적용. 루퍼 실이 고리를 형성.
- Class 406/407 (커버스티치/Coverstitch): 두 줄 또는 세 줄의 평행 점선. 티셔츠 밑단(Hem) 처리 시 표기. 이면에는 루퍼 실이 지그재그로 얽힘.
- Class 504 (3실 오버록/Overlock): 단면도 또는 지시선(Call-out)을 통해 시접 끝단 처리 명시. 원단 가장자리 풀림 방지.
- Class 514 (4실 오버록/Safety Stitch): 니트 합봉 부위에 사용되며, 도면상에는 두꺼운 지그재그 또는 이중선으로 표기. 504에 보강 스티치 추가 형태.
- Class 602/605 (플랫시머/Flatseamer): 지그재그 형태가 가미된 복잡한 점선. 기능성 스포츠웨어의 무시접 봉제 부위에 표기. 4바늘 6실 구조가 일반적.
¶ 적용 분야 및 상세 지시
플랫스케치는 각 복종 및 제품군에 따라 지시해야 할 기술적 포인트가 상이하다.
¶ 4.1 의류 (Apparel)
- 셔츠 (Shirts): 옆솔기(Side Seam)의 쌈솔(Felled Seam) 처리 방식, 칼라(Collar) 끝에서 스티치까지의 간격(예: 1/16" 또는 1/4"), 요크(Yoke)의 절개선 위치.
- 팬츠 (Pants): 앞지퍼(Fly)의 J-스티치 곡률, 벨트 고리(Belt Loop)의 바텍(Bar-tack) 위치, 인심(Inseam)의 니혼바리(Double Needle Chainstitch) 적용 여부.
- 자켓 (Jacket): 암홀(Armhole)의 테이핑 처리, 라펠(Lapel)의 고지라인(Gorge Line) 각도, 안감(Lining)의 여유분(Ease) 배치.
- 스포츠웨어: 무시접 봉제(Flatseamer) 구간, 통기성을 위한 레이저 컷팅(Laser Cutting) 홀 위치, 로고의 웰딩(Welding) 압착 조건.
¶ 4.2 가방 및 잡화 (Bags & Accessories)
- 백팩 (Backpack): 어깨끈(Shoulder Strap) 연결부의 'X-tack' 보강 자수, 지퍼 테이프의 노출 폭(Exposed Width), 바닥면의 타포린(Tarpaulin) 보강재 경계선.
- 핸드백: 기리메(Edge Coat) 도포 범위, 핸들 내부의 심지(Core) 종류, 금속 장식(Hardware)의 고정 방식(리벳 vs 나사).
- 지갑: 카드 슬롯의 계단식 겹침 폭(T-slot 구조), 해리(Binding) 마감의 코너 라운드 값.
¶ 4.3 업종별 SPI 및 실 사양 차이 (표준 가이드)
| 복종 | 표준 SPI | 권장 실 번수 (Core Spun) | 비고 |
|---|---|---|---|
| 드레스 셔츠 | 14 - 18 | 60s/3, 80s/3 | 고밀도, 섬세한 마감 |
| 데님/워크웨어 | 7 - 10 | 20s/3, 30s/3 | 내구성, 굵은 스티치 효과 |
| 아웃도어/기능성 | 10 - 12 | 40s/3 (발수사) | 심실링 대응 필요 |
| 가죽 가방 | 6 - 8 | 20s/3, 8s/3 (나일론) | 바늘 구멍 최소화 |
¶ 주요 결함 및 해결 방안
- 비율 불일치 (Proportion Error)
- 현상: 도면상의 포켓 위치나 크기가 실제 패턴과 달라 샘플 제작 시 디자인 의도 왜곡.
- 해결: 실제 치수(Spec)를 기반으로 한 그리드(Grid) 시스템 위에서 작업하고, 주요 부위의 치수를 도면에 직접 기입.
- 스티치 사양 미비 (Stitch Specification Missing)
- 현상: 본봉(Single needle)과 니혼바리(Double needle) 구분이 모호하여 공장에서 임의 봉제.
- 해결: ISO 4915 코드를 범례(Legend)로 작성하여 선의 종류(점선 간격, 겹선 여부)별로 기계 종류를 명시.
- 이면 구조 누락 (Inside Construction Omission)
- 현상: 안감(Lining) 처리 방식이나 해리(Binding) 마감 방식이 불분명하여 내부 품질 저하.
- 해결: 내부 투시도(Ghost view) 또는 단면 상세도(Cross-section view)를 반드시 추가하여 시접의 방향과 마감재를 지시.
- 부자재 간섭 (Trim Interference)
- 현상: 단추나 리벳 위치가 절개선(Seam)과 겹쳐 재봉기 노루발 간섭으로 봉제 불가.
- 해결: 패턴 데이터(DXF)를 불러와 실제 봉제 가능 여부를 시뮬레이션하고, 부자재 위치를 1~2mm 조정.
- Call-out(지시선) 오류
- 현상: 지시선이 엉뚱한 곳을 가리키거나 설명이 부족하여 현장 작업자 혼선.
- 해결: 번호 시스템(Key-note)을 도입하여 테크팩의 BOM(자재명세서)과 연동하고, 명확한 기술 용어(예: 'Topstitch 1/16"' 등) 사용.
¶ 품질 검사 기준 (QC Checklist)
- 대칭성(Symmetry): 좌우 대칭 제품의 경우, 중심선을 기준으로 완벽한 대칭을 이루는가?
- 스티치 일관성: 도면상에 표시된 점선의 간격이 실제 요구되는 SPI의 시각적 비중과 유사한가? (예: 촘촘한 스티치는 짧은 점선으로 표현)
- BOM 정합성: 도면에 그려진 단추, 지퍼, 라벨의 개수와 종류가 자재 리스트(Bill of Materials)와 100% 일치하는가?
- 가독성(Readability): 공장 현장의 저해상도 흑백 프린터로 출력했을 때도 외곽선과 봉제선이 명확히 구분되는가?
- 단면 상세도 포함 여부: 칼라, 소매단, 밑단 등 복잡한 시접 꺾임이 있는 부위의 단면도가 포함되었는가?
¶ 공장 은어 및 국가별 용어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 도식화 | Dosikhwa | 현장에서 가장 보편적으로 사용하는 기술 용어 |
| 한국어 (KR) | 그림판 | Geurimpan | 작업지시서 내의 도면 영역을 낮추어 부르는 은어 |
| 한국어 (KR) | 도메 | Dome | Backstitch, 되박음질을 뜻하는 현장 용어 |
| 일본어 (JP) | 에가타 | Egata | 絵型, 일본계 바이어 및 시니어 기술자들이 주로 사용 |
| 일본어 (JP) | 즈멘 | Zumen | 図面, 도면의 일본어 발음으로 기술 도면 전체를 지칭 |
| 베트남어 (VN) | Bản vẽ phẳng | Ban ve phang | 직역된 표준 용어 |
| 베트남어 (VN) | Hình vẽ kỹ thuật | Hinh ve ky thuat | 기술 도면이라는 의미로 테크팩에서 사용 |
| 중국어 (CN) | 款式图 | Kuǎnshì tú | 스타일 도면이라는 의미로 통용 |
| 중국어 (CN) | 工艺单 | Gōngyì dān | 공예단, 기술 사양이 포함된 도면 및 지시서 |
¶ 디지털 작성 가이드 (Digital Setting)
- 레이어(Layer) 구조화:
- Layer 1: Body Outline (외곽선)
- Layer 2: Seams & Stitches (봉제선 및 스티치)
- Layer 3: Trims & Hardware (부자재)
- Layer 4: Text & Call-outs (설명 및 지시선)
- 브러시 라이브러리(Brush Library): 본봉, 쌍침, 오바로크, 커버스티치용 전용 벡터 브러시를 제작하여 SPI 설정에 맞춰 일괄 적용.
- 심볼(Symbol) 활용: 지퍼 슬라이더, 버클, 단추, 케어라벨 등 공용 부자재는 심볼로 등록하여 크기 왜곡 방지 및 데이터 경량화.
- 단면도(Cross-section): 가방의 파이핑(Piping) 처리나 의류의 쌈솔(Felled seam) 등 복잡한 부위는 반드시 별도의 단면 상세도를 그려 봉제 방향과 시접의 겹침 순서를 지시.
¶ 공정 흐름도 (Process Flow)
¶ 관련 항목
- 테크팩 (Tech Pack): 플랫스케치를 포함하여 BOM, 사이즈 스펙, 봉제 사양을 집대성한 문서.
- SPI (Stitches Per Inch): 도면상에 묘사된 스티치의 밀도를 결정하는 물리적 단위.
- 시접 (Seam Allowance): 플랫스케치 표면에는 나타나지 않으나 단면도에서 반드시 정의해야 하는 봉제 여분.
- ISO 4915: 플랫스케치에서 스티치 유형을 기호화하거나 선의 종류를 결정할 때 참조하는 국제 표준.
- 그레이딩 (Grading): 기준 사이즈의 플랫스케치를 바탕으로 각 사이즈별 편차를 적용하는 공정.
¶ 장비 세팅 및 기술 가이드 (Technical Setting)
플랫스케치에 명시된 사양을 실제 재봉기에서 구현하기 위한 표준 세팅 가이드이다. 도면상의 0.2pt 점선이 현장에서 어떻게 물리적 장력과 압력으로 변환되는지를 규정한다.
¶ 11.1 재봉기 모델별 표준 설정
- 본봉 (Lockstitch): Juki DDL-9000C / Brother S-7300A
- 장력 (Tension): Towa 텐션 게이지 기준, 윗실 20-25gf / 밑실(보빈) 15-20gf. (원단 두께에 따라 ±5gf 조정)
- 이송 (Feed): 전자식 이송 시스템 사용 시, 원단 밀림 방지를 위해 'Active Feed' 압력을 3.0kgf~4.5kgf로 설정.
- 속도 (Speed): 일반 합봉 시 3,500spm - 4,000spm, 정밀 스티치 시 2,000spm 이하 권장.
- 오바로크 (Overlock): Pegasus M900 / Juki MO-6800
- 차동 비율 (Differential Feed Ratio): 다이마루(Knit) 원단 1.2~1.5 (늘어남 방지), 직물(Woven) 0.8~1.0.
- 프레셔풋(Pressure Foot) 압력: 5.0kgf~6.5kgf (고속 회전 시 원단 이탈 방지).
- 커버스티치 (Coverstitch): Yamato VG 시리즈 / Pegasus W500PV
- 장력 세팅: 루퍼(Looper) 실의 장력을 최소화하여 신축성 확보(5-10gf).
¶ 11.2 원단 두께별 바늘 및 실 선택표
| 원단 구분 | 대표 소재 | 바늘 번수 (Organ/Schmetz) | 실 번수 (Core Spun) | 바늘 시스템 |
|---|---|---|---|---|
| 극박단 | 실크, 10D 나일론 | #7 - #9 | 80s/2, 100s/2 | DBx1 |
| 박단 | 셔츠 팝린, 티셔츠 | #11 | 60s/3 | DBx1 |
| 중단 | 치노, 캔버스(가방) | #14 - #16 | 30s/3, 40s/3 | DPx5 |
| 후단 | 데님(14oz), 가죽 | #19 - #22 | 8s/3, 20s/3 | DPx17 |
¶ 11.3 환경 변수에 따른 장력 제어 팁
- 습도 영향: 습도가 70% 이상인 베트남/인도네시아 공장에서는 면사(Cotton Thread)의 팽창으로 인해 장력이 강해질 수 있다. 도면 사양보다 장력을 10% 낮추어 세팅한다.
- 고속 봉제: 4,000spm 이상의 고속 가동 시 바늘 열(Needle Heat)로 인해 합성사가 녹을 수 있으므로, 실리콘 오일(Thread Lubricant) 컵 세팅을 도면에 명시하거나 바늘 냉각 장치를 가동한다.
- 숙련도별 차이: 초보 기사는 노루발 압력을 높게 설정하여 원단 통제력을 얻으려 하나, 이는 퍼커링의 원인이 된다. 숙련 기사는 최소한의 압력(2.5kgf 내외)으로 원단의 자연스러운 이송을 유도한다.
¶ 국가별 실무 차이 및 현장 노하우
- 한국 공장 (KR): 숙련된 기사들이 도면의 생략된 부분을 경험으로 보완하는 경향이 있다. 따라서 "도면대로(As per sketch)"라는 문구보다 "샘플 준수"를 강조하며, 도면에는 핵심적인 SPI와 특수 부자재 위치만 명확히 기입한다. '나나인찌(단추구멍)', '바텍' 등 일본식 용어가 혼용되므로 도면 범례에 병기하는 것이 유리하다.
- 베트남 공장 (VN): SOP(Standard Operating Procedure)를 엄격히 따르므로, 플랫스케치에 단면도(Cross-section)가 없으면 공정이 중단될 수 있다. 모든 시접의 꺾임 방향을 화살표로 도식화해야 하며, 라벨의 부착 위치를 mm 단위로 도면에 명시해야 오작을 방지할 수 있다.
- 중국 공장 (CN): 자동 재봉기(Pattern Tacker) 도입률이 높다. 플랫스케치 작성 시 자동기용 지그(Jig) 제작을 고려하여, 스티치의 시작과 끝점을 명확히 벡터 데이터로 제공하는 것이 유리하다. 대량 생산 시 원가 절감을 위해 도면 단계에서 공정 통합(예: 무시접 봉제 대체)을 역제안하기도 한다.
¶ 실전 트러블슈팅 (Troubleshooting)
도면과 실제 생산 간의 괴리가 발생할 때의 기술적 조치 사항이다.
- 퍼커링(Puckering) 발생 시:
- 원인: 도면상 과도하게 높은 SPI 설정 또는 실의 장력 과다.
- 조치: SPI를 1~2단계 낮추고, 바늘을 한 단계 가는 번수로 교체. 도면의 스티치 표현을 점선 간격이 넓은 형태로 수정 제안.
- 스티치 건너뜀(Skip Stitch) 발생 시:
- 원인: 두꺼운 시접 교차부(Cross Seam)에 대한 도면상 보강 지시 미비.
- 조치: 도면에 'Leveling Foot' 사용 또는 'Walking Foot' 기종 투입을 명시하고, 해당 부위의 SPI를 일시적으로 줄이도록 지시.
- 원단 손상(Needle Hole) 발생 시:
- 원인: 니트 소재에 날카로운 바늘(R-point) 사용 지시.
- 조치: 도면에 'Ball Point Needle(FFG/FG)' 사용을 명시하고, 바늘 번수를 낮춤.
- 장력 불균형(Bird's Nest) 발생 시:
- 원인: 시작과 끝부분의 도메(Backstitch) 지시가 너무 짧아 밑실이 엉킴.
- 조치: 도면에 'Condensed Stitch' (응축 봉제) 기능을 사용하도록 명시하여 매듭을 깔끔하게 처리.
¶ 전문가의 제언: "살아있는 도면"을 위한 팁
20년 경력의 기술자로서 강조하는 플랫스케치의 정점은 '봉제 순서의 시각화'이다. 단순히 완성된 형태만 그리는 것이 아니라, 어떤 판넬이 먼저 합봉되어야 하는지(예: 소매를 달기 전 옆솔기를 먼저 치는지, 나중에 치는지)를 도면의 레이어 순서나 지시 번호로 표현할 때, 비로소 공장의 불량률을 30% 이상 획기적으로 낮출 수 있다. 특히 가방 제조에서는 '뒤집기(Turning)' 공정 후의 형태 변화를 예측하여 도면의 여유분을 설계하는 것이 시니어 기술 편집자의 핵심 역량이다. 플랫스케치는 단순한 그림이 아니라, 공장의 모든 기계와 인력이 움직이게 만드는 '실행 명령서'임을 명심해야 한다.
¶ 기술 용어 사전 (Glossary)
- Vector Data: 점과 선의 좌표값으로 이루어진 데이터로, 확대해도 깨지지 않아 정밀 도면 작성에 필수적임.
- Call-out: 도면의 특정 부위를 지칭하여 상세 설명을 덧붙이는 지시선.
- Felled Seam (쌈솔): 시접을 서로 맞물려 봉제하여 단면이 노출되지 않게 하는 고급 마감 방식.
- Bar-tack: 힘을 많이 받는 부위(주머니 끝, 벨트 고리 등)를 촘촘한 지그재그 스티치로 보강하는 공정.
- SAH (Standard Allowed Hour): 제품 한 개를 생산하는 데 허용된 표준 시간으로, 플랫스케치의 복잡도에 따라 산출됨.
- SPI (Stitches Per Inch): 1인치당 땀수. 도면의 점선 밀도로 표현됨.
- Differential Feed (차동 이송): 앞뒤 피드독(Feed dog)의 속도 차이를 조절하여 원단의 늘어남이나 쭈글거림을 제어하는 기능.
- Pattern Tacker: 미리 입력된 프로그램(벡터 데이터 기반)에 따라 자동으로 복잡한 스티치나 바텍을 수행하는 기계.
