프레임 (Frame / khung / フレーム / 框架)
¶ 개요
프레임(Frame)은 가방, 의류, 산업용 장비의 형태를 유지하고 구조적 강성을 부여하기 위해 삽입되는 골격 부자재를 총칭한다. 봉제 산업, 특히 가방 제조(Bag Manufacturing) 공정에서 프레임은 단순한 장식을 넘어 하중 지지, 내부물 보호, 개폐 메커니즘의 핵심 역할을 수행한다. 소재의 특성에 따라 봉제 방식과 사용하는 재봉기의 사양이 극명하게 달라지므로, 설계 단계부터 프레임의 강도와 봉제 가능 여부를 정밀하게 검토해야 한다.
물리적 메커니즘 관점에서 프레임은 외부에서 가해지는 압축 응력(Compressive Stress)과 인장 응력(Tensile Stress)을 원단 대신 수용하여 제품의 '구조적 무결성(Structural Integrity)'을 유지한다. 예를 들어, 대형 백팩에 20kg 이상의 하중이 실릴 때, 프레임이 없다면 원단은 수직 방향으로 늘어나며 어깨끈 연결 부위에 응력이 집중되어 파손된다. 그러나 알루미늄이나 HDPE(고밀도 폴리에틸렌) 프레임이 삽입되면 하중이 프레임을 타고 골반 벨트(Hip Belt)로 직접 전달되어 원단의 피로도를 80% 이상 감소시킨다.
대체 기법인 '심재 보강(Stiffening)'과 비교했을 때, 프레임은 훨씬 높은 중량 대비 강도(Strength-to-weight ratio)를 제공한다. 단순한 EVA 폼이나 보강 종이는 반복적인 굴곡에 의해 '크리프(Creep, 시간 경과에 따른 변형)' 현상이 발생하기 쉬우나, 금속 또는 엔지니어링 플라스틱 프레임은 영구적인 복원력을 가진다. 산업 현장에서 프레임의 선택 기준은 제품의 기대 수명, 목표 중량, 그리고 생산 라인의 재봉기 사양(극후물 대응 여부)에 따라 결정되며, 고가형 하이엔드 제품일수록 단순 보강재보다는 정밀 설계된 프레임 구조를 채택하는 경향이 뚜렷하다.

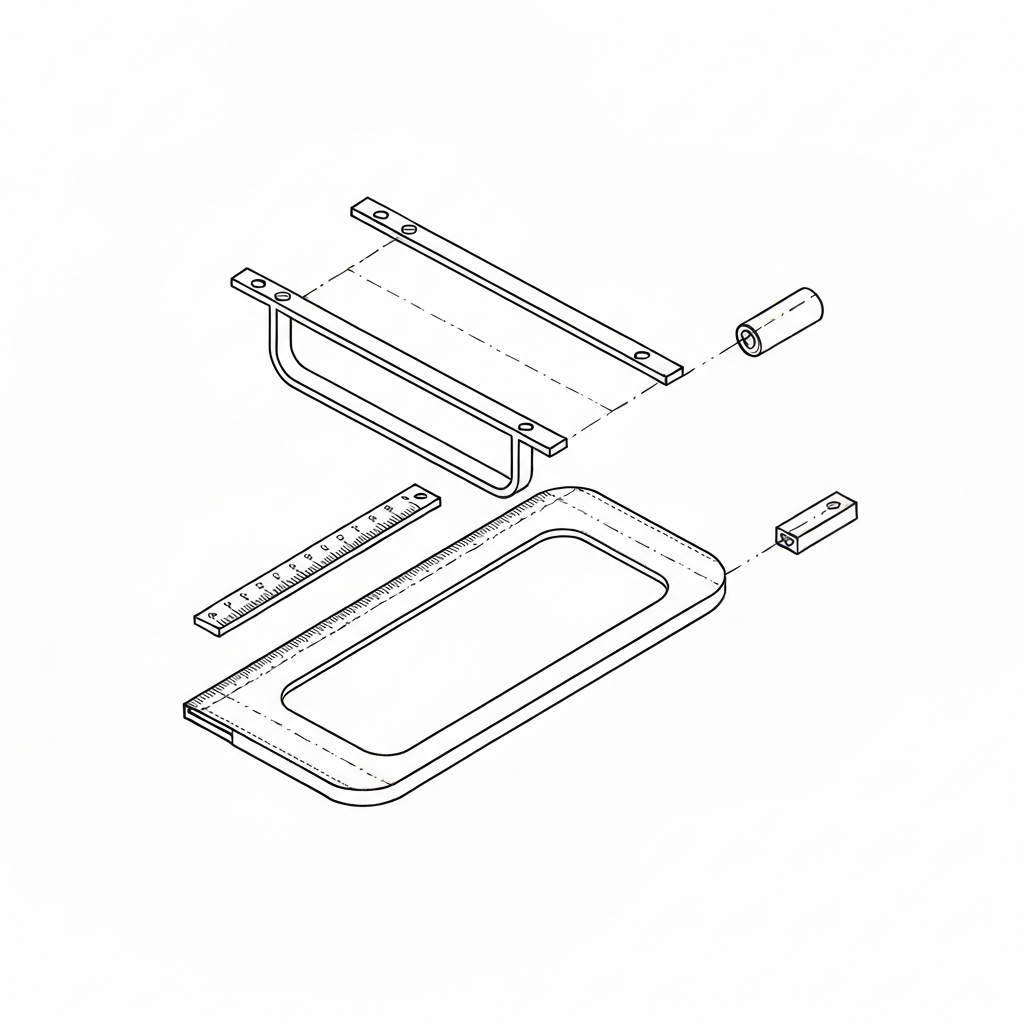

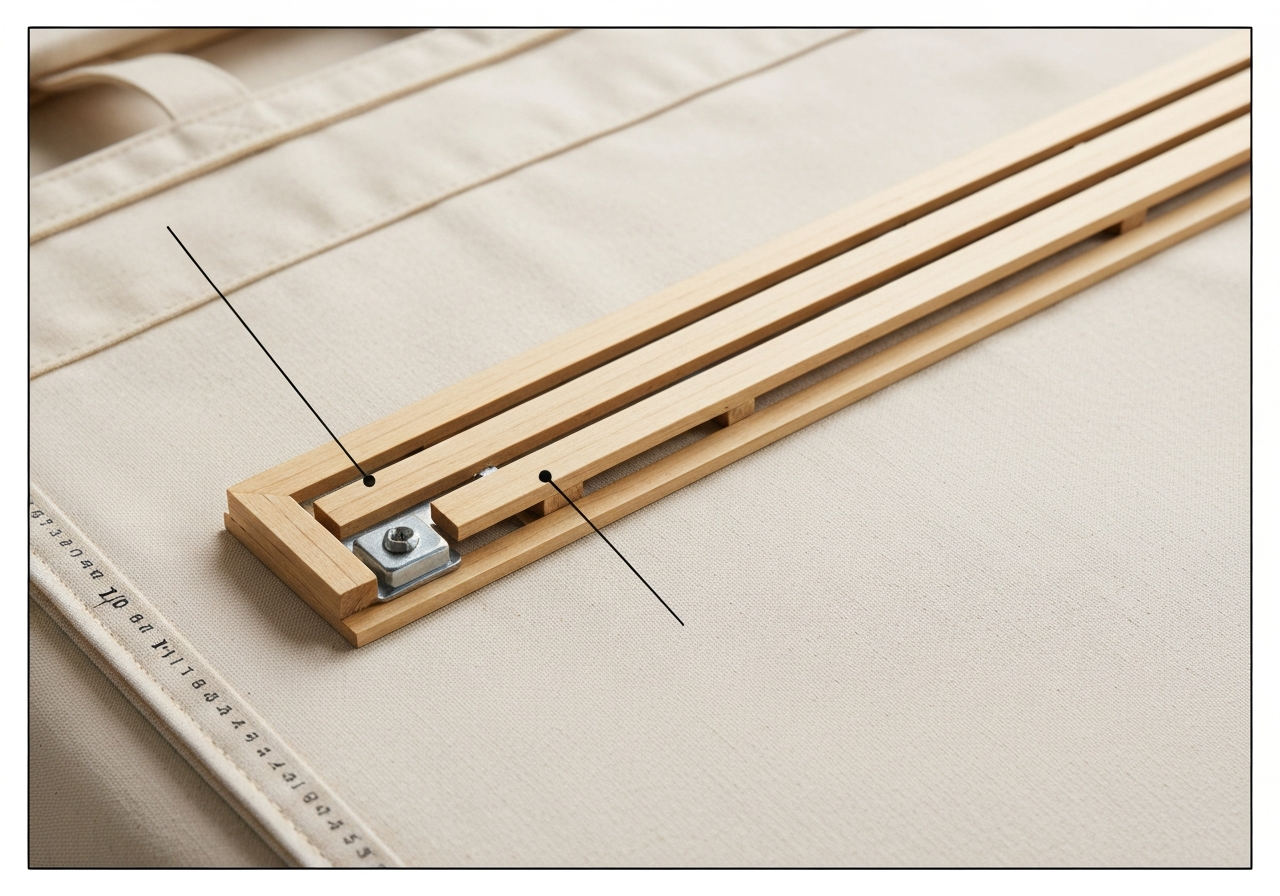

¶ 정의 및 기능
프레임은 제품의 '뼈대' 역할을 하며 다음과 같은 기술적 기능을 제공한다. * 형태 유지 (Shape Retention): 연질의 원단이 외부 압력이나 중력에 의해 무너지는 것을 방지하고 설계된 실루엣을 유지한다. * 하중 분산 (Load Distribution): 백팩의 등판 프레임처럼 어깨에 집중되는 무게를 골반이나 등 전체로 분산시켜 인체공학적 기능을 수행한다. * 개폐 보조 (Opening Mechanism): 닥터백(Doctor's Bag)이나 동전 지갑의 구치(Kuchigane)처럼 입구의 개폐를 고정하거나 원터치 동작을 가능하게 한다. * 부품 결합 기점 (Attachment Point): 캐리어의 바퀴, 핸들, 어깨끈 등 강한 인장력이 발생하는 부품을 고정하기 위한 기초 구조물 역할을 한다.
물리적·기계적 작동 원리 및 상호작용 봉제 공정에서 프레임과 원단의 결합은 '기계적 구속'의 원리를 따른다. 바늘이 프레임 근처를 지나갈 때, 프레임의 강성으로 인해 원단이 위로 솟구치는 '플래깅(Flagging)' 현상이 극대화된다. 이를 억제하기 위해 강력한 노루발 압력과 함께, 바늘이 프레임의 경사면을 타고 미끄러지는 '바늘 굴절(Needle Deflection)'을 방지하는 특수 노루발(예: 외발 노루발, 파이핑 노루발)이 필수적이다. 실의 장력 또한 프레임의 반발력을 이겨내기 위해 일반 봉제 대비 1.5~2배 높게 설정되어야 하며, 이는 실의 '잠김(Locking)' 위치가 원단 내부가 아닌 프레임 밀착면에 형성되도록 유도한다.
유사 기법과의 차이점 프레임은 '본딩(Boning)'이나 '파이핑(Piping)'과 혼동되기도 하지만, 본딩은 주로 의류의 선(Line)을 잡는 1차원적 지지체인 반면, 프레임은 제품 전체의 체적(Volume)을 결정하는 3차원적 구조체라는 점에서 차이가 있다. 또한, 파이핑은 외곽 라인의 마모 방지와 장식적 요소가 강하지만, 프레임은 내부 하중 지지라는 공학적 목적이 우선시된다.
역사적 배경 및 국가별 현장 인식 프레임의 역사는 중세 유럽의 여행용 트렁크(Trunk) 제작 시 목재 프레임을 가죽으로 감싸던 기술에서 기원한다. 이후 19세기 산업혁명을 거치며 강철 와이어 프레임으로 발전했고, 현대에 이르러 항공우주 소재인 탄소 섬유(Carbon Fiber)까지 확장되었다. * 한국 공장: '와꾸(枠)'라는 용어를 중심으로 정밀한 치수 관리를 중시한다. 프레임과 원단 사이의 공차(Tolerance)를 0.5mm 이내로 관리하며, 주로 숙련공이 포스트 베드 미싱으로 정교하게 마감하는 방식을 선호한다. * 베트남 공장: 대량 생산 효율성을 극대화하기 위해 '지그(Jig) 봉제'를 적극 활용한다. 프레임 삽입 위치를 고정하는 전용 틀을 제작하여 비숙련공도 일정한 품질을 낼 수 있도록 공정을 표준화한다. * 중국 공장: 소재의 다양성과 금형 기술을 바탕으로, 봉제가 필요 없는 '일체형 사출 프레임'이나 초음파 융착 방식을 결합한 하이브리드 공법을 선호하는 경향이 있다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 및 기준 | 검증/비고 |
|---|---|---|
| 주요 소재 | Aluminum 6061/7075, Stainless Steel Wire, PE(Polyethylene), ABS, Carbon Fiber | ISO 209 (Aluminium) |
| 부착 방식 | 봉제(Stitching), 리벳팅(Riveting), 초음파 융착(Ultrasonic Welding), 접착(Bonding) | - |
| 관련 스티치 (ISO 4915) | Class 301 (본봉), Class 401 (이중 체인스티치 - 대량 생산 보강용) | 스티치 유형 분류 기준 |
| 권장 재봉기 유형 | 실린더 베드(Cylinder Bed), 포스트 베드(Post Bed), 극후물용 롱암(Long Arm) 미싱 | - |
| 대표 모델 | Juki TSC-441U, Juki DSC-245-7, Seiko CW-8B, Durkopp Adler 205-370 | 검증 완료 (U/7은 세부사양) |
| 바늘 시스템 | DP×17 (135×17), DY×3, 바늘 크기: 22# ~ 25# (140Nm ~ 200Nm) | Schmetz/Organ 기준 |
| 권장 봉사 (Thread) | 본디드 나일론(Bonded Nylon) 또는 폴리에스테르 고강력사 (0번 ~ 5번) | Coats/A&E 기준 |
| 일반 SPI 범위 | 4 ~ 7 SPI (프레임 고정 시 원단 천공 방지를 위해 넓게 설정) | 1인치당 땀수 |
| 최대 봉제 속도 | 500 ~ 1,200 spm (극후물 및 곡선 공정 특성상 저속 권장) | - |
| 밑실 장력 (Towa) | 25 ~ 40 gf (250 ~ 400 mN) | Towa Bobbin Tension Gauge |
| 윗실 장력 | 250 ~ 450 gf (소재 두께에 따라 유동적 설정) | - |
¶ 소재별 특성 및 선정 기준
프레임 소재의 선택은 제품의 최종 목적에 부합해야 하며, 각 소재는 봉제 공정에서 서로 다른 대응 전략을 요구한다.
-
알루미늄 (Aluminum 6061/7075):
- 특징: 경량성이 우수하며, 7075 계열은 항공기 소재로 쓰일 만큼 강도가 높다.
- 봉제 대응: 직접 봉제가 불가능하므로 원단 포켓(Pocket)을 만들어 삽입하거나 리벳팅으로 고정한다.
- 표면 처리: 산화 방지를 위해 아노다이징(Anodizing) 처리가 필수적이다.
-
HDPE (고밀도 폴리에틸렌):
- 특징: 유연성과 강성의 균형이 좋으며, 저온에서도 깨지지 않는다.
- 봉제 대응: 두께 2mm 이하는 직접 봉제가 가능하나, 바늘 열화가 심하므로 티타늄 바늘이 권장된다.
- 가공: 열성형이 용이하여 인체공학적 곡면 프레임 제작에 주로 쓰인다.
-
탄소 섬유 (Carbon Fiber):
- 특징: 현존하는 프레임 소재 중 가장 가볍고 강하지만 가격이 매우 높다.
- 봉제 대응: 직접 봉제 시 섬유 조직이 파괴되어 강도가 급격히 저하되므로, 반드시 전용 브래킷이나 접착 공법을 병행해야 한다.
¶ 적용 분야 및 사례
- 가방 및 여행용품 (Luggage & Bags):
- 하드쉘/소프트 캐리어: 알루미늄 프레임을 외곽에 배치하여 충격 흡수 및 적재 강도 확보.
- 닥터백/프레임백: 입구에 'U'자형 또는 경첩식 금속 프레임을 삽입하여 개방 상태 유지.

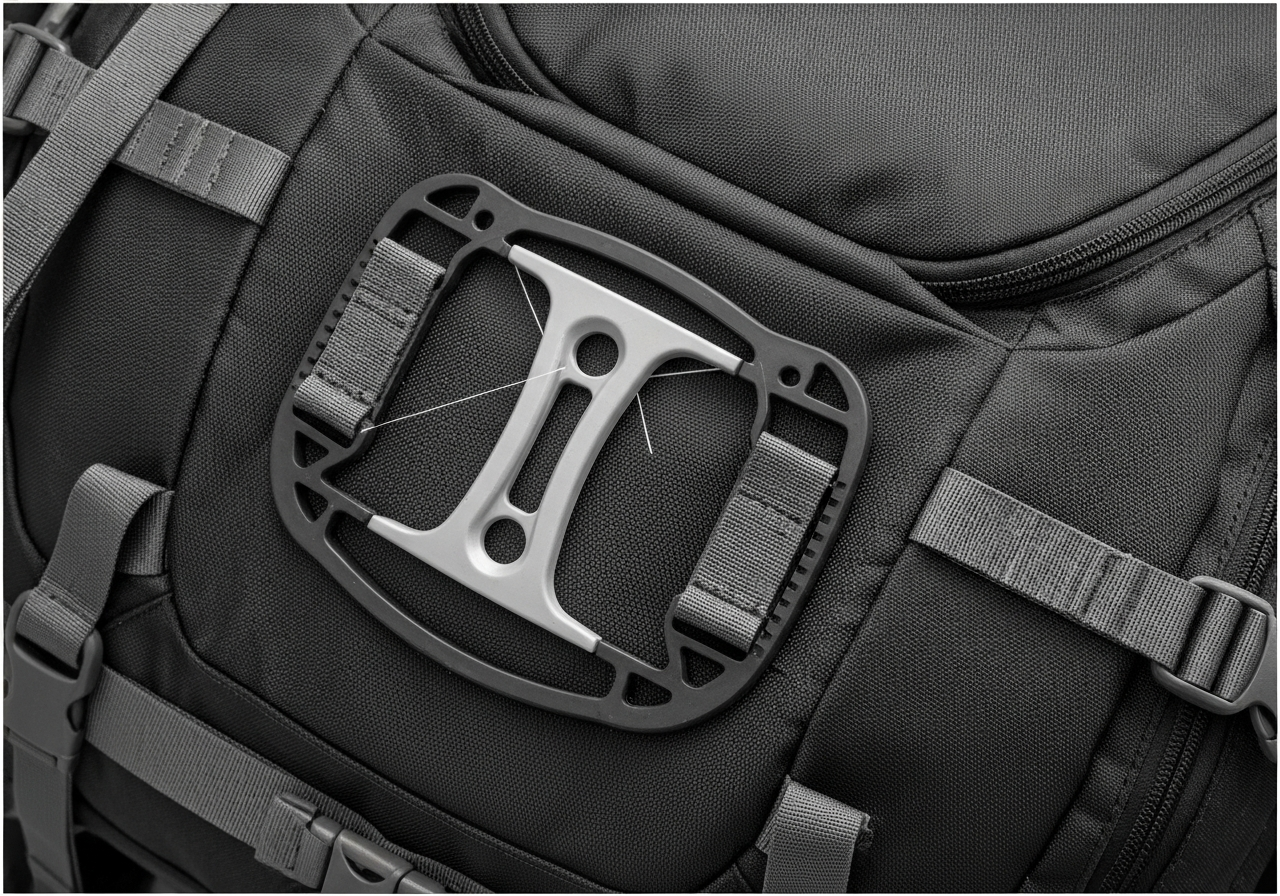

- 전문 등산용 백팩: 내부 등판에 알루미늄 스테이(Stay) 또는 고밀도 폴리에틸렌(HDPE) 프레임 시트 삽입.
- 특수 의류 및 보호구 (Specialty Apparel):
- 코르셋 및 란제리: 스테인리스 스틸 또는 플라스틱 와이어(Boning)를 삽입하여 신체 보정.
- 전술 조끼 (Plate Carrier): 방탄판(Plate)을 지지하기 위한 내부 프레임 구조.
- 산업용 및 기타:
- 유모차 및 카시트: 패브릭 시트를 지지하는 금속 파이프 프레임 구조.
- 악기 케이스: 악기의 정밀한 형태에 맞춘 성형 프레임 적용.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
| 결함명 | 원인 (Root Cause) | 해결 방안 (Countermeasure) | 현장 노하우 |
|---|---|---|---|
| 프레임 돌출 (Protrusion) | 프레임 끝단 마감 불량 또는 보강재 누락 | 끝단에 보호 캡(End Cap) 장착 및 고밀도 웨빙으로 2중 마감 | 끝단을 0.8mm 나일론 테이프로 3회 이상 권취할 것 |
| 프레임 뒤틀림 (Distortion) | 봉제 시 장력 불균형 또는 열가공 후 급냉 | 전용 지그(Jig) 사용 및 열처리 후 서냉 공정 준수 | 봉제 전 프레임에 중심선(Center Mark)을 타공하여 정렬 확인 |
| 리벳 이탈 (Rivet Failure) | 프레임 두께 대비 리벳 길이 부족 또는 압착력 미달 | 리벳 게이지 확인 및 에어 프레스 압력 정기 교정(Calibration) | 리벳 머리 지름을 프레임 홀보다 20% 이상 크게 설정 |
| 원단 천공 (Fabric Tearing) | 프레임 강성 대비 너무 촘촘한 SPI 설정 | SPI를 5 이하로 조정하고 바늘 끝 모양을 R(Round) 타입으로 변경 | 바늘 끝을 SD(Diamond) 타입으로 쓰면 원단 손상 가속화되니 주의 |
| 마찰 소음 (Squeaking) | 금속 프레임과 원단 간의 직접 마찰 | 마찰 부위에 부직포 테이프 부착 또는 파라핀 코팅 처리 | 실리콘 스프레이(No. 88)를 프레임 삽입 전 도포 |
| 바늘 파손 (Needle Breakage) | 프레임 간섭 구역 진입 또는 바늘 열화 | 바늘 냉각 장치(Needle Cooler) 설치 및 티타늄 코팅 바늘 사용 | 바늘대를 0.1mm 하강시켜 루프 형성을 안정화할 것 |
| 스티치 건너뜀 (Skipped Stitch) | 프레임 두께로 인한 노루발 부상(Lift) | 유니슨 피드 행정(Stroke) 높이 조정 및 보조 노루발 사용 | 가마(Hook)와 바늘 사이의 간극을 0.05mm로 극소화 |
| 프레임 피로 파손 (Fatigue Fracture) | 반복 굴곡 부위의 응력 집중 또는 소재 결함 | 응력 분산용 필렛(Fillet) 설계 및 열처리 경도(HRC) 재검증 | 굴곡 반경(R)을 프레임 두께의 3배 이상으로 확보할 것 |
| 금속 산화 및 부식 (Corrosion) | 표면 처리(아노다이징) 불량 또는 이종 금속 간 전식 | 내식성 소재(SUS304) 사용 및 표면 처리 두께(μm) 상향 | 염수 분무 테스트 후 단면을 절단하여 침투 깊이 확인 |
| 프레임 유동 (Frame Shifting) | 포켓 여유 과다 또는 고정 봉제 누락 | 포켓 내부 논슬립(Non-slip) 원단 적용 및 포인트 바택(Bartack) 고정 | 프레임 중앙에 양면 테이프(3M 9448)를 가고정용으로 활용 |
¶ 품질 검사 기준 (QC Standards)
- 치수 정밀도 (Dimensional Accuracy): 설계 도면 대비 프레임의 전체 규격 오차 측정 (허용 오차: ±0.5mm ~ ±1.0mm).
- 내하중 테스트 (Static Load Test): 규정된 최대 하중(예: 20kg)을 적재하고 24시간 후 프레임의 영구 변형 여부 확인.
- 내식성 테스트 (Corrosion Resistance): 금속 프레임의 경우 ISO 9227 기준에 따른 염수 분무 테스트(Salt Spray Test) 48~72시간 통과 필수.
- 조립 대칭성 (Symmetry): 프레임 삽입 후 제품의 좌우 수평 및 대칭 상태를 전용 검사대에서 육안 및 수평계로 확인.
- 피로도 테스트 (Fatigue Test): 반복적인 개폐 및 하중 가압(약 5,000회 이상) 후 구조적 결함 발생 여부 확인.
- 봉제 전단 강도 (Stitch Shear Strength): 프레임 고정 부위의 봉제선이 외부 인장력에 견디는 힘 측정 (ASTM D5034 준용).
- 표면 조도 검사: 프레임 표면의 버(Burr)나 날카로운 모서리가 원단을 손상시키지 않는지 촉각 및 확대경 검사.
¶ 현장 은어 및 국가별 용어
| 언어 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 와꾸 | 일본어 '枠(わく)'에서 유래. 현장에서 프레임이나 틀을 지칭하는 가장 흔한 용어. |
| 한국어 (KR) | 뼈대 / 심 | 내부 지지 구조물이나 강성이 있는 보강재를 통칭. |
| 일본어 (JP) | 口金 (く치가네) | 가방 입구에 쓰이는 금속 프레임(구치). 주로 핸드백 공장에서 사용. |
| 일본어 (JP) | 芯材 (신자이) | 프레임을 포함하여 형태를 잡는 모든 심재를 의미. |
| 베트남어 (VN) | Khung sắt / nhựa | 각각 철제 프레임과 플라스틱 프레임을 의미. |
| 중국어 (CN) | 框架 (Kuàngjià) | 일반적인 구조적 프레임을 의미. |
| 중국어 (CN) | 口金 (Kǒujīn) | 일본어와 동일하게 가방 입구 프레임을 지칭. |
| 영어 (EN) | Stay / Internal Frame | 백팩 내부의 알루미늄 바(Bar) 형태 프레임을 지칭할 때 사용. |
¶ 장비 세팅 및 공정 가이드
- 노루발 압력 (Presser Foot Pressure): 프레임 삽입 부위는 두께가 두껍고 단단하므로, 유니슨 피드(Unison Feed) 기종을 사용하여 상하 노루발이 원단을 확실히 잡아주도록 압력을 높게 설정한다. (일반적으로 5kgf 이상의 압력 권장)
- 이송 타이밍 (Feed Timing): 프레임의 무게로 인해 원단 이송이 지연될 수 있으므로, 톱니(Feed Dog)의 높이를 표준보다 0.2mm 높이고 이송 타이밍을 약간 빠르게 조정하여 '이송 지연(Feed Lag)'을 방지한다.
- 실 장력 (Thread Tension): 프레임의 반발력을 이겨내기 위해 밑실(Bobbin thread) 장력을 평소보다 강하게 설정(Towa 게이지 기준 30gf 이상)하여 스티치가 원단 내부로 깊숙이 박히도록 유도한다.
- 지그(Jig) 설계: 프레임이 원단 내부에서 유동하지 않도록 미싱 베드에 마그네틱 가이드나 전용 고정 지그를 설치하여 봉제 라인의 일관성을 확보한다.
- 바늘 선택: 프레임이 금속일 경우 바늘 끝이 무뎌지기 쉬우므로 티타늄 코팅(PD Coating) 바늘을 사용하여 교체 주기를 연장한다.
- 가마(Hook) 관리: 극후물 봉제 시 가마에 가해지는 충격이 크므로, 8시간 가동 후 반드시 주유하고 가마 끝(Hook Point)의 마모 상태를 점검한다.
¶ 공정 흐름도 (Process Flowchart)
¶ 실전 기술 노하우 (Senior Technician's Tips)
- 프레임 포켓 여유 설계: 프레임이 들어갈 포켓(Pocket)을 설계할 때, 프레임 실제 두께보다 약 1.5mm~2.0mm의 여유(Ease)를 주어야 한다. 너무 타이트하면 봉제 시 바늘이 프레임을 직접 타격하여 바늘 파손 및 기계 타이밍 틀어짐의 원인이 된다.
- 코너부 봉제 기법: 프레임의 곡선 코너를 봉제할 때는 '핸드 휠(Hand Wheel)'을 사용하여 한 땀씩 수동으로 전진하며, 노루발을 살짝 들어 원단의 뒤틀림을 해소해 주어야 스티치 건너뜀(Skipped Stitch)을 방지할 수 있다.
- 열수축 튜브 활용: 금속 프레임의 끝단이 날카로울 경우, 봉제 전 열수축 튜브(Heat Shrink Tube)를 씌워 가열하면 원단 천공을 완벽하게 차단할 수 있다. 이는 고급 아웃도어 브랜드에서 주로 사용하는 현장에서 검증된 고급 마감 기법이다.
- 장력 미세 조정: Towa 게이지가 없을 경우, 밑실을 넣은 보빈 케이스를 실 끝만 잡고 흔들었을 때 보빈 케이스가 천천히 10cm 정도 내려가다 멈추는 정도가 프레임 봉제에 적합한 '강한 장력'의 기준이다.
- 자석 가이드 활용: 프레임의 외곽 라인을 따라 봉제할 때, 강력한 네오디뮴 자석 가이드를 침판에 부착하면 일정한 간격(Margin)을 유지하는 데 매우 효과적이다.
- 바늘 열화 방지: HDPE 프레임 직접 봉제 시 마찰열로 인해 바늘 구멍에 플라스틱 찌꺼기가 눌어붙을 수 있다. 이때는 실리콘 오일 탱크를 장착하여 봉사에 오일을 공급하면 열 발생을 40% 이상 억제할 수 있다.
¶ 유지보수 및 안전 관리
- 바늘 교체 주기: 프레임 봉제 공정에서는 일반 공정보다 3배 빠른 속도로 바늘 끝이 마모된다. 최소 4시간(반일) 단위로 바늘을 교체하여 원단 손상을 방지해야 한다.
- 기계 진동 점검: 프레임과 같은 하드 자재 봉제 시 발생하는 진동은 미싱의 나사 풀림을 유발한다. 주 1회 전체 체결 부위를 점검(Retightening)해야 한다.
- 작업자 안전: 프레임 도중 바늘 파손 시 파편이 튈 위험이 높으므로, 반드시 투명 안전 가드(Eye Guard)를 장착하고 작업자는 보안경을 착용해야 한다.
¶ 관련 항목 (Related Terms)
- 심재 (Stiffener): 프레임보다 유연하지만 형태 유지를 돕는 보강재 (EVA, 보강 종이 등).
- 리벳 (Rivet): 프레임을 원단에 영구적으로 고정하는 금속 체결 부품.
- 파이핑 (Piping): 테두리에 심을 넣어 프레임과 유사한 외곽 라인을 형성하는 공법.
- 웰팅 (Welting): 프레임과 원단 사이의 마찰을 줄이고 미관을 개선하기 위한 마감 처리.
- 유니슨 피드 (Unison Feed): 바늘, 노루발, 톱니가 동시에 움직여 두꺼운 프레임 공정에 최적화된 이송 방식.
- 바늘 굴절 (Needle Deflection): 바늘이 단단한 프레임에 부딪혀 휘어지는 현상으로, 가마(Hook) 손상의 주원인.
- 본딩 (Boning): 주로 의류(코르셋 등)에 사용되는 얇은 프레임 형태의 지지대.
- 플래깅 (Flagging): 봉제 시 원단이 바늘과 함께 위로 들리는 현상으로 프레임 봉제 시 특히 주의해야 함.
