¶ 정의

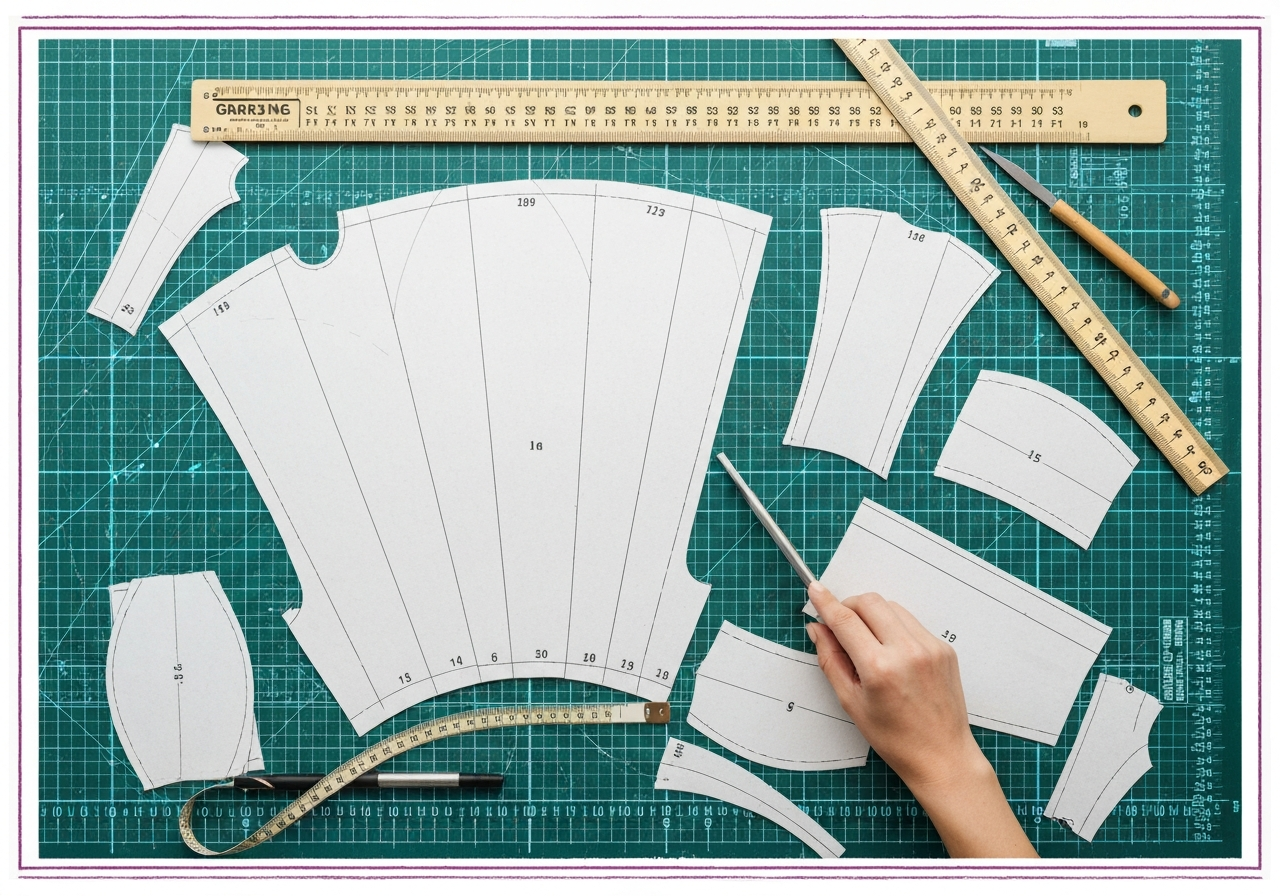

그레이딩(Grading)은 의류 제조 공정에서 기준이 되는 마스터 패턴(Master Pattern, 주로 M 또는 95 사이즈)을 바탕으로, 브랜드가 설정한 사이즈 스펙(Size Spec)에 따라 상위 및 하위 사이즈로 패턴을 확대 또는 축소하는 패턴 공학 공정이다. 단순히 외곽선을 늘리는 것이 아니라, 인체 해부학적 변화율을 고려한 '그레이딩 룰(Grade Rule)'을 적용하여 전 사이즈에서 디자인의 비례, 실루엣, 착용감이 동일하게 유지되도록 하는 것이 핵심이다. 현대 봉제 산업에서는 CAD(Computer-Aided Design) 시스템을 통한 디지털 그레이딩이 표준이며, 이는 자동 재단기(CAM) 및 마커(Marker) 공정과 직접 연동된다.

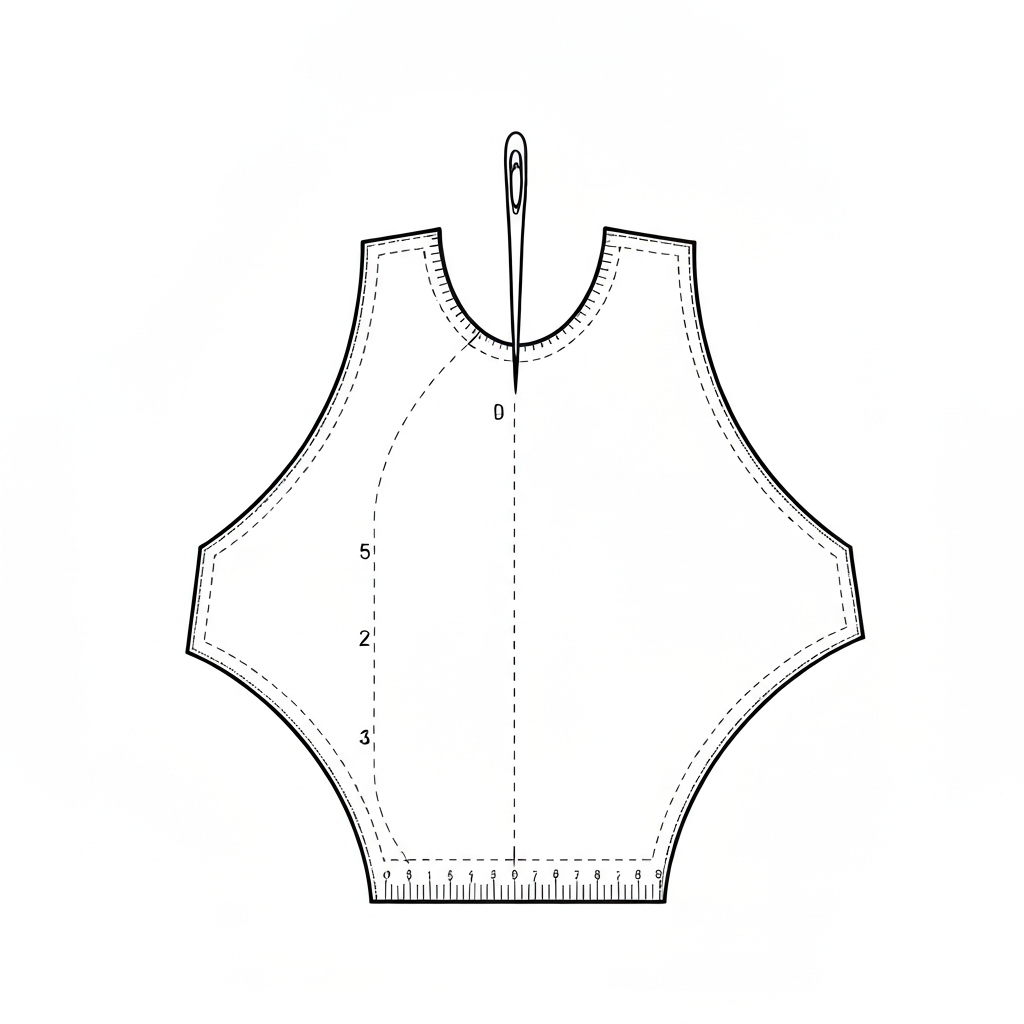

기술적 작동 원리 및 물리적 상호작용 그레이딩의 물리적 원리는 2차원 평면 패턴상의 특정 기준점(Base Point)을 중심으로 X축(길이/세로)과 Y축(너비/가로)의 좌표값을 증감시키는 좌표 기하학에 기반한다. 봉제 시 바늘이 지나가는 재봉선(Seam Line)과 시접선(Cutting Line)의 간격은 전 사이즈에서 일정하게 유지되어야 하며, 사이즈가 커질수록 암홀(Armhole)의 곡률이나 소매산의 높이가 비선형적으로 변화한다. 이때 실의 소요량(Thread Consumption)과 이송(Feed) 속도 역시 패턴의 둘레 길이에 따라 미세하게 조정되어야 하며, 특히 신축성이 큰 니트(Knit) 소재의 경우 그레이딩 시 원단의 장력(Tension) 변화를 고려한 '수축률 보정 그레이딩'이 필수적으로 수반된다.
유사 기법과의 차이점 - 드레이핑(Draping) vs 그레이딩: 드레이핑은 입체 재단을 통해 마스터 패턴을 만드는 창조적 과정인 반면, 그레이딩은 확정된 마스터를 수학적으로 복제·변형하는 공학적 과정이다. - 맞춤 제작(Made-to-Measure) vs 그레이딩: 맞춤 제작은 개별 사용자의 신체 치수를 직접 반영하여 패턴을 새로 그리지만, 그레이딩은 표준화된 '사이즈 편차(Pitch)'를 적용하여 대량 생산 효율성을 극대화한다.
역사적 배경 및 산업적 인식 그레이딩은 19세기 군복의 대량 생산 필요성에 의해 체계화되었으며, 1960년대 기성복(Ready-to-Wear) 산업의 폭발적 성장과 함께 표준화되었다. 한국 현장에서는 이를 '사이즈 전개'라 부르며 마스터 패턴의 완성도를 중시하는 경향이 강하고, 베트남과 중국의 대형 OEM 공장에서는 생산 효율을 위해 CAD 시스템의 '자동 그레이딩 룰(Auto-Rule)' 라이브러리를 구축하여 표준화된 데이터 관리에 집중하는 차이를 보인다.
¶ 사양표
| 항목 | 세부 내용 |
|---|---|
| 관련 국제 표준 | ISO 8559-1/2/3 (의류 사이즈 지정 및 신체 측정), ISO 18890, ASTM D5585 (여성복 사이즈) |
| 주요 소프트웨어 | Gerber Accumark V15, Lectra Modaris V8, Optitex PDS, StyleCAD V11, CLO3D (3D 가상 착장 연동) |
| 데이터 포맷 | DXF (ASTM/AAMA/ISO 표준), RUL (Rule Table), PDF (Plot용), HPGL/2 (플로터 제어 언어) |
| 주요 입력값 | X-Y 좌표 증감분 (Grade Rule), 편차(Pitch), 원단 축률(Shrinkage), 이즈(Ease) 분량 |
| 적용 범위 | 의류(Woven/Knit), 가방, 신발(Last Grading), 장갑, 자동차 시트, 아웃도어 장비(텐트 등) |
| 오차 허용 범위 | 패턴 선 기준 ±0.5mm 이내, 둘레(Perimeter) 기준 ±1.0mm 이내, 완성 치수 기준 ±1/8" ~ 1/4" |
| 주요 하드웨어 | Digitizer (Gerber XLd/Lectra Versalis), Plotter (HP DesignJet), 자동 재단기(CAM, Lectra Vector/Gerber Paragon) |
| 핵심 기술 | 포인트 그레이딩(Point Grading), 네스트 그레이딩(Nest Grading), 비례 그레이딩(Proportional Grading) |
| 검증 수치 (SPI) | 사이즈 확대 시 봉제 밀도(Stitch Per Inch) 유지 여부 확인 (일반 본봉 10~12 SPI 기준) |
| 바늘 시스템 | 그레이딩 후 대형 사이즈(두꺼운 원단 겹침) 시 DBx1 #14~16, 소형 사이즈 DBx1 #9~11 대응 검토 |
¶ 적용 분야

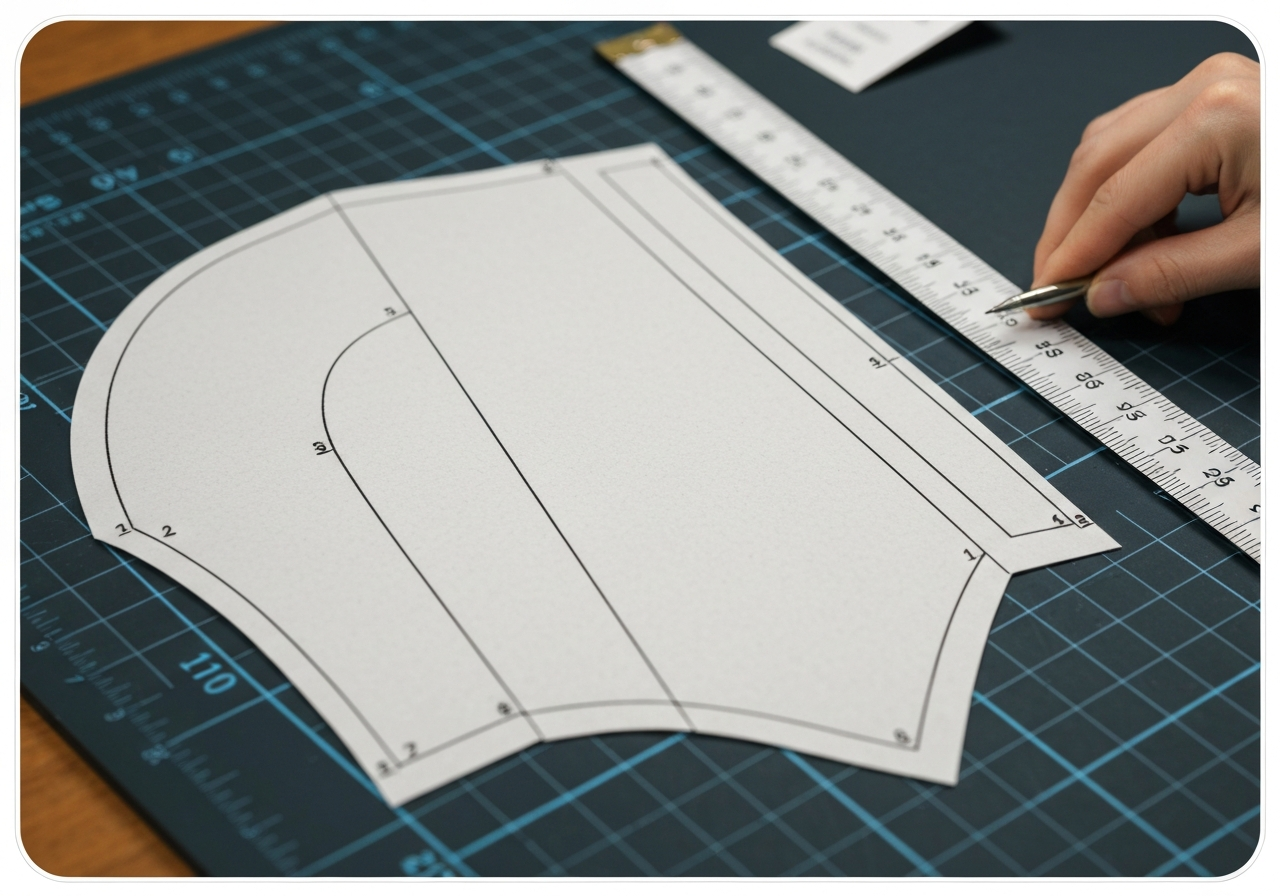

- 의류 (Garment): 가장 광범위한 분야. 셔츠의 목둘레, 소매 길이, 바지의 밑위(Rise) 등 신체 굴곡에 따른 복합적인 증감 적용. 특히 기능성 스포츠웨어는 근육의 움직임을 고려한 비선형 그레이딩이 요구됨.

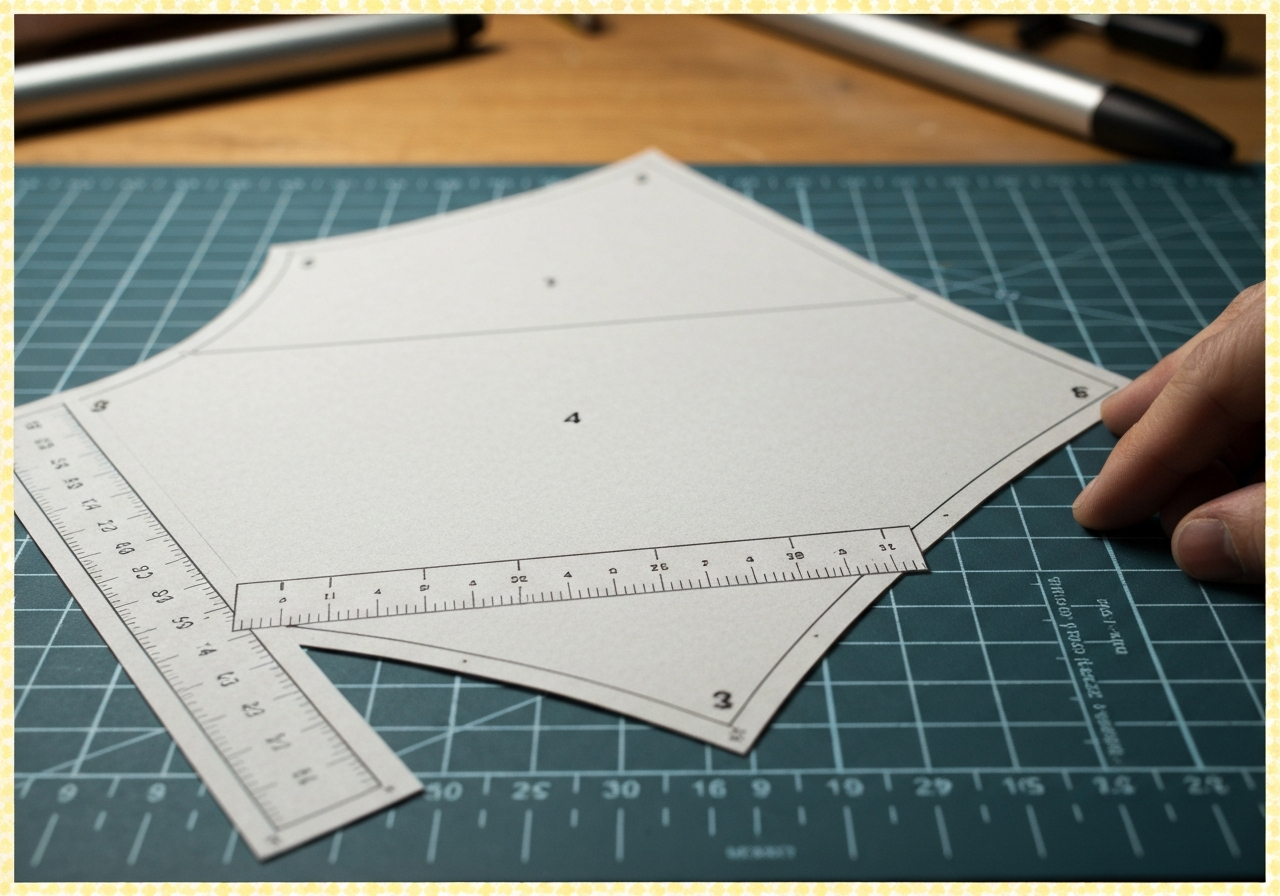

- 가방 및 잡화 (Bags & Accessories): 백팩의 등판 크기 변화에 따른 어깨끈(Strap) 위치 조정. 하드웨어(버클, 지퍼, 로고 플레이트)의 크기가 고정된 경우, 해당 부착 부위의 패턴은 고정(Anchor)하고 외곽선만 확장하는 기술이 필수적임. 가방은 의류와 달리 보강재(Reinforcement)의 두께 변화가 없으므로, 패턴 증감 시 내부 안감(Lining)과의 여유분 계산이 더욱 정밀해야 함.

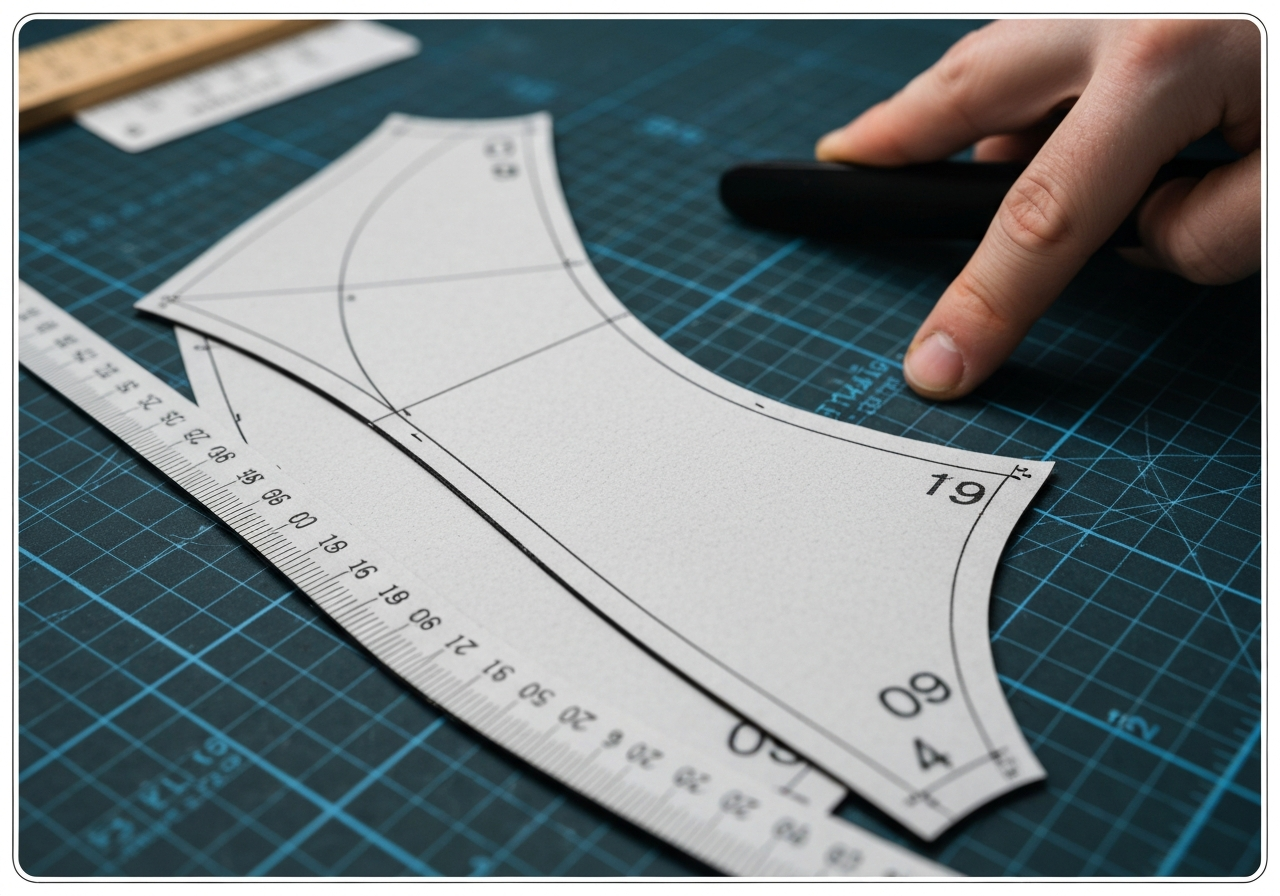

- 신발 (Footwear): 신발 라스트(Last)의 길이와 발볼 너비의 비례 전개. 신발은 의류보다 입체적이며 소재의 신축성이 적어 가장 정밀한 그레이딩 기술이 요구됨. (미검증: 신발 그레이딩 전용 소프트웨어 Shoemaster의 좌표 연동 방식)

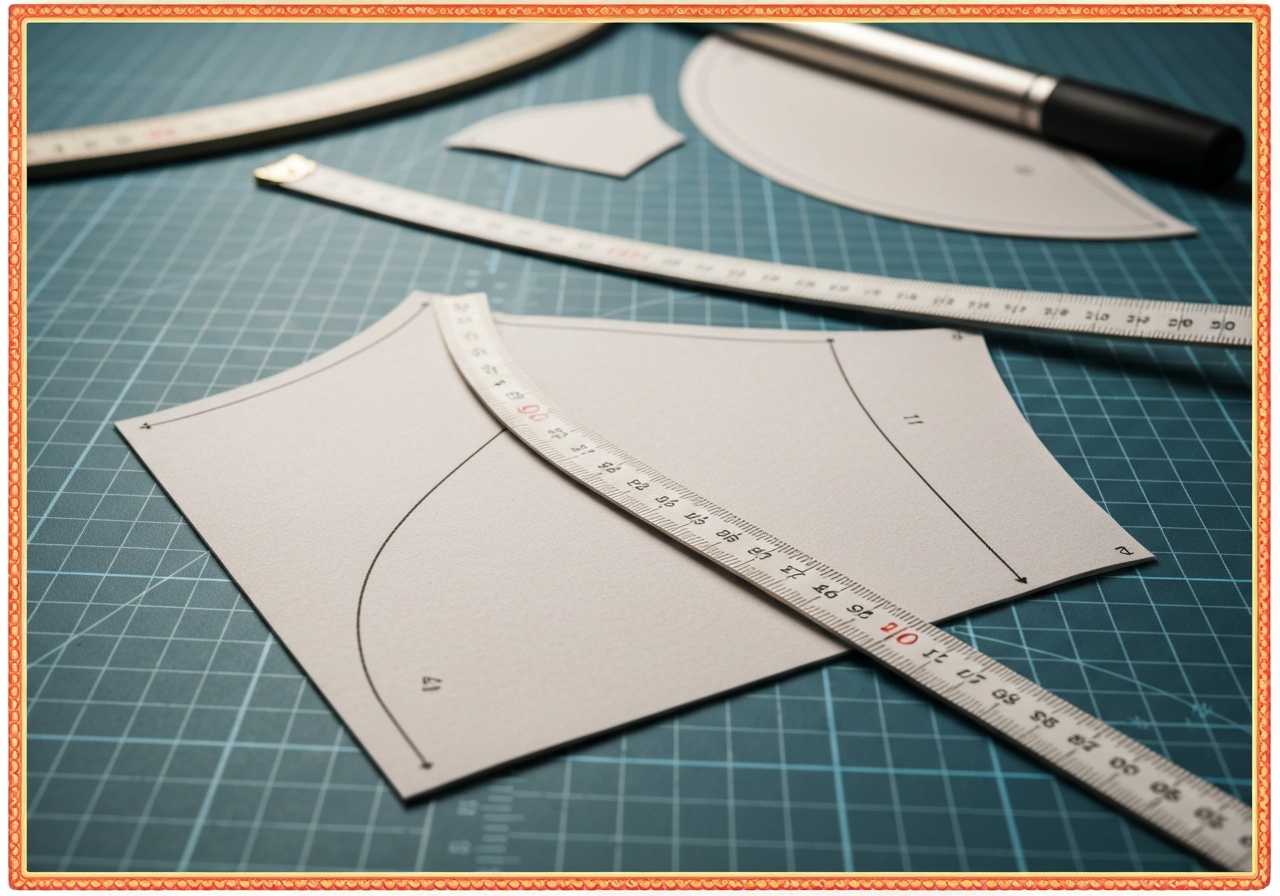

- 산업용 섬유: 자동차 시트 커버, 항공기 좌석 커버 등 곡률 계산이 복잡한 대형 패턴의 사이즈 전개. 에어백(Airbag) 패턴 그레이딩의 경우 전개 시의 압력 계산까지 포함됨.
¶ 주요 결함 및 해결 방안
- 그레이딩 룰 입력 오류 (Grade Rule Error) - 현상: 특정 사이즈에서만 소매가 너무 길거나 품이 좁아지는 등 테크 팩(Tech Pack) 스펙과 불일치. - 해결: CAD 내 Rule Table의 X, Y 좌표값 재검토 및 전 사이즈 네스팅(Nesting) 비교 확인. 특히 +/- 부호 반전 오류를 중점 점검.
- 곡선 왜곡 및 꺾임 (Curve Distortion) - 현상: 암홀(Armhole)이나 소매산(Sleeve Cap)의 곡선이 사이즈 변화에 따라 매끄럽지 않고 각이 지거나 급격히 변형됨. - 해결: 그레이딩 포인트(Grading Point) 재배치 및 곡선 보정(Smoothing) 기능을 통한 선형 최적화. 베지어 곡선(Bezier Curve)의 핸들러 위치를 사이즈별로 동기화.
- 부자재 및 포켓 위치 불일치 (Trim/Pocket Displacement) - 현상: 단추, 주머니, 로고 위치가 사이즈별로 비례하지 않고 한쪽으로 치우쳐 외관 불량 발생. - 해결: 고정 포인트(Anchor Point) 설정 및 비례 배분(Proportional Grading) 적용으로 위치 동기화. 가방의 경우 지퍼 슬라이더의 멈춤 위치(Stopper)를 전 사이즈 동일하게 유지하도록 설정.
- 노치 및 맞춤점 불일치 (Notch Mismatch) - 현상: 봉제 시 앞판과 뒷판의 노치가 맞지 않아 원단이 울거나 봉제 효율 저하. - 해결: 각 파츠별 둘레(Perimeter) 길이를 재계산하여 사이즈별 노치 위치 자동 동기화(Notch Alignment). 특히 이즈(Ease) 분량이 들어가는 소매산 노치 주의.
- 사이즈 간 밸런스 붕괴 (Balance Issue) - 현상: 극단적인 대형(3XL 이상) 또는 소형 사이즈에서 옷의 앞뒤 중심이 맞지 않고 뒤로 넘어감. - 해결: 사이즈별 밸런스 라인(Balance Line) 재설정 및 주요 사이즈별 샘플 피팅(Size Run Sample) 실시. 대형 사이즈는 단순히 늘리는 것이 아니라 체형 변화(복부 돌출 등)를 반영한 특수 룰 적용.
- 대칭 파츠 미러링 오류 (Mirroring Error) - 현상: 좌우 대칭인 패턴의 그레이딩 값이 반대로 입력되어 좌우 비대칭 발생. - 해결: CAD의 대칭 복사(Mirror) 기능을 사용하고, X축 또는 Y축 반전 값(+/-)을 엄격히 확인.
- 축률 미반영 (Shrinkage Neglect) - 현상: 세탁 후 특정 사이즈만 스펙 미달 발생. - 해결: 그레이딩 전 원단별 축률 테스트 결과를 마스터 패턴에 선반영(Upsize)한 후 사이즈 전개. (예: 경사 3%, 위사 2% 축률 시 해당 비율만큼 패턴 확대)
¶ 품질 검사 기준 (QC Standard)
- Size Spec Verification: 완성된 패턴의 각 부위별 치수가 바이어가 제공한 Tech Pack 내 그레이딩 차트와 일치하는지 확인 (허용 오차 ±1/8인치 이내).
- Nesting Check: 전 사이즈 패턴을 한 점(예: 뒷목점)에 겹쳐 놓았을 때, 선의 흐름이 일정하고 단계별 간격(Pitch)이 규칙적인지 육안 검사.
- Component Matching: 소매와 몸판, 칼라와 목둘레 등 서로 맞물리는 파츠의 둘레 길이를 측정하여 사이즈별로 정확히 일치하는지 계측기로 확인.
- Jump Check: 사이즈 간 증감분(Jump)이 일정한지 확인. 예를 들어 S-M 간격이 2cm라면 M-L 간격도 2cm인지(또는 의도된 편차인지) 확인.
- Grain Line Alignment: 모든 사이즈의 결 방향(Grain Line)이 마스터 패턴과 동일한 각도를 유지하는지 확인. 결이 틀어지면 완성 후 옷이 돌아가는 '트위스트(Twist)' 현상 발생.
- Seam Allowance Consistency: 사이즈 변화에 관계없이 시접(Seam Allowance) 폭이 일정하게 유지되는지 확인 (예: 본봉 1cm, 오버록 0.5cm).
¶ 현장 은어 및 관련 용어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 사이즈 전개 | Sa-i-jeu-jeon-gae | 현장에서 그레이딩 대신 가장 보편적으로 사용되는 표현 |
| 한국어 (KR) | 편차 (피치) | Pyeon-cha | 사이즈 간 치수 차이 (예: "허리 편차 1인치로 잡아라") |
| 한국어 (KR) | 데지 (데지타이징) | De-ji | 종이 패턴을 CAD로 읽어 들이는 작업 (Digitizing) |
| 한국어 (KR) | 시라시 | Si-ra-si | (일본어 유래) 마킹 전 원단을 층층이 쌓는 연단 작업 |
| 한국어 (KR) | 아지 | A-ji | 패턴의 곡선미나 흐름을 뜻하는 현장 속어 |
| 일본어 (JP) | グレーディング | Gure-dingu | 일본식 발음 |
| 일본어 (JP) | ピッチ | Pitchi | 사이즈 간 간격(Pitch)을 의미하는 현장 은어 |
| 베트남어 (VN) | Nhảy size | Nhảy size | '사이즈를 뛰다(점프)'라는 의미의 표준 현장 용어 |
| 베트남어 (VN) | Rập | Rập | 패턴(Pattern)을 의미하며, 'Nhảy rập'으로도 표현 |
| 중국어 (CN) | 放码 | Fàng mǎ | 패턴을 늘리고 줄이는 전문 공정 명칭 |
| 중국어 (CN) | 推板 | Tuī bǎn | 그레이딩의 또 다른 표현 (주로 광둥/홍콩 지역) |
¶ 장비 및 공정 세팅 가이드
- Base Size 선정: 브랜드의 타겟 고객층이 가장 많이 구매하는 중간 사이즈(주로 M 또는 L)를 마스터로 선정해야 상하위 전개 시 오차 누적을 최소화할 수 있음. 아동복의 경우 성장 속도가 빠른 연령대를 기준으로 분할 그레이딩 실시.
- Coordinate System 설정: CAD 상에서 X축(길이 방향)과 Y축(너비 방향)의 기준점을 명확히 설정. 일반적으로 뒷목점(CB Neck)이나 진동 깊이선을 기준점으로 사용함. 가방의 경우 바닥면 중심(Bottom Center)을 기준점으로 잡는 것이 안정적임.
- Point 관리: 불필요한 중간 포인트(Intermediate Point)를 삭제하고, 실제 형태를 결정하는 그레이딩 포인트(Grading Point) 위주로 관리해야 데이터 용량이 최적화되고 곡선이 매끄러움.
- Digitizer 보정: 수작업 패턴을 디지털화할 때 디지타이저의 수평/수직 스케일을 매일 점검하여 데이터 왜곡(Distortion)을 방지해야 함. (미검증: 최신 카메라 방식 디지타이저의 렌즈 왜곡 보정 수치)
- Plotter 설정: 출력 시 원단 축률을 고려하여 1:1 스케일이 정확한지 1m 단위 테스트 출력을 통해 확인.
- CAM 연동: 그레이딩된 데이터의 시접선과 재단선이 명확히 구분되어 CAM 소프트웨어로 전송되는지 확인.
¶ 공정 흐름도 (Process Flow)
graph TD
A[마스터 패턴 확정] --> B[사이즈 스펙 및 그레이딩 룰 분석]
B --> C[CAD 시스템 데이터 입력/디지타이징]
C --> D[그레이딩 룰 적용 및 좌표 설정]
D --> E[사이즈별 네스팅 검사 및 곡선 보정]
E --> F[사이즈별 둘레 길이 매칭 검증]
F --> G[사이즈 런 샘플 제작 및 피팅]
G --> H{승인 여부}
H -- No --> D
H -- Yes --> I[최종 패턴 확정 및 마킹 공정 전송]
I --> J[자동 재단기 CAM 연동 재단]
J --> K[재단물 사이즈별 분류 및 봉제 투입]
¶ 실전 트러블슈팅 및 현장 노하우 (Senior Technician's Note)
- "암홀 곡선이 깨질 때": 그레이딩 포인트가 너무 많으면 곡선이 계단 현상을 일으킨다. 이때는 곡선상의 중간 포인트를 'Grade Point'가 아닌 'Curve Point'로 속성을 변경하여 메인 포인트의 움직임에 따라 자연스럽게 추종하도록 세팅하라.
- "가방 그레이딩 시 하드웨어 간섭": 가방 사이즈는 커지는데 핸들(Handle)이나 버클의 크기는 그대로인 경우, 부착 위치의 좌표를 '고정(Fixed)'하지 않으면 봉제 시 노루발 간섭이 발생하거나 외관 비례가 망가진다. 반드시 부착점 주위의 일정 영역을 'No-Grading Zone'으로 설정하라.
- "니트 소재의 그레이딩 편차": 우븐(Woven) 소재보다 니트는 신축성이 좋으므로 그레이딩 편차(Pitch)를 약간 작게 가져가는 것이 일반적이다. (예: 우븐 품 편차 2cm 적용 시 니트는 1.5cm 적용 검토)
- "베트남/중국 공장 전송 시 주의사항": CAD 소프트웨어 버전이 다를 경우 DXF 변환 시 그레이딩 데이터(Rule Table)가 유실되는 경우가 빈번하다. 반드시 변환된 DXF를 다시 열어 네스팅 상태를 확인하거나, 별도의 RUL 파일을 함께 전송해야 한다.
- "라벨 위치의 자동화": 케어라벨이나 사이즈 라벨 부착 위치도 그레이딩 룰에 포함시켜야 한다. 대형 사이즈에서 라벨이 너무 위로 올라가면 착용 시 불편함을 초래하므로, 밑단에서의 거리를 고정값으로 설정하는 것이 유리하다.
¶ 국가별 실무 차이 및 관리 전략
- 한국 (KR): 숙련된 패턴사가 수작업의 감각을 CAD에 이식하는 방식을 선호하며, 곡선의 미세한 흐름(아지)을 매우 중요하게 여김. 소량 다품종 생산에 최적화된 정밀 그레이딩이 강점.
- 베트남 (VN): 대규모 라인 생산 위주이므로, 그레이딩 룰의 표준화(Standardization)를 통해 어떤 작업자가 투입되어도 동일한 결과값이 나오도록 시스템화되어 있음. 미국/유럽 바이어의 엄격한 ASTM 표준 준수를 강조함.
- 중국 (CN): 광둥성 등지의 공장에서는 '추판(推板)' 기술이 고도화되어 있으며, 시장 피드백에 맞춰 매우 빠른 속도로 사이즈 전개를 수정하는 유연성이 특징임. 자체 개발한 저가형 CAD 보급률이 높음.
¶ 소재별 그레이딩 고려사항
- 가죽 (Leather): 부위별 신축성이 다르고 늘어남이 적으므로, 의류보다 그레이딩 편차를 보수적으로 설정함. 특히 천연 가죽은 평수(Square Feet) 계산을 위해 그레이딩 후 면적 산출이 필수적임.
- 데님 (Denim): 워싱(Washing) 후 수축률이 매우 크고 불규칙하므로, 일반적인 그레이딩 룰에 '워싱 축률(Wash Allowance)'을 가산하여 패턴을 설계함. 가먼트 다잉(Garment Dyeing) 제품도 동일 원칙 적용.
- 패딩/다운 (Down-filled): 충전재의 부피(Loft)로 인해 사이즈가 커질수록 내부 둘레와 외부 둘레의 차이가 기하급수적으로 커짐. 이를 고려한 '두께 보정 그레이딩'이 필수적이며, 칸다운(Baffle)의 너비도 사이즈에 비례하여 조정해야 함.
- 스트레치 원단 (Spandex): 고신축 원단은 착용 시 신체 밀착도가 높으므로, 그레이딩 룰을 일반 원단보다 20~30% 축소 적용하여 '네거티브 이즈(Negative Ease)'를 관리함.
¶ 관련 항목
- 마커 (Marker): 재단 효율을 극대화하기 위해 원단 폭 내에 전 사이즈 패턴을 최적으로 배치하는 공정.
- 요척 (Consumption): 제품 한 벌 또는 사이즈별 평균 원단 소요량. 그레이딩 결과에 따라 직접적으로 변동됨.
- 테크 팩 (Tech Pack): 디자인, 원부자재, 사이즈 스펙, 그레이딩 룰이 포함된 종합 공정 지시서.
- 사이즈 런 (Size Run): 전 사이즈의 샘플을 제작하여 그레이딩의 적절성을 실제 의류로 확인하는 과정.
- 허용 오차 (Tolerance): 생산 시 허용되는 치수 오차 범위로, 그레이딩 단계에서 엄격히 관리되어야 함.
- 자동 재단기 (CAM): 그레이딩된 디지털 데이터를 바탕으로 원단을 정밀하게 절단하는 장비.
- ISO 8559: 의류 설계의 기초가 되는 신체 측정 및 사이즈 체계에 관한 국제 표준.
