그로멧 (Grommet / ô dê lớn / グロメット)
¶ 정의 및 개요

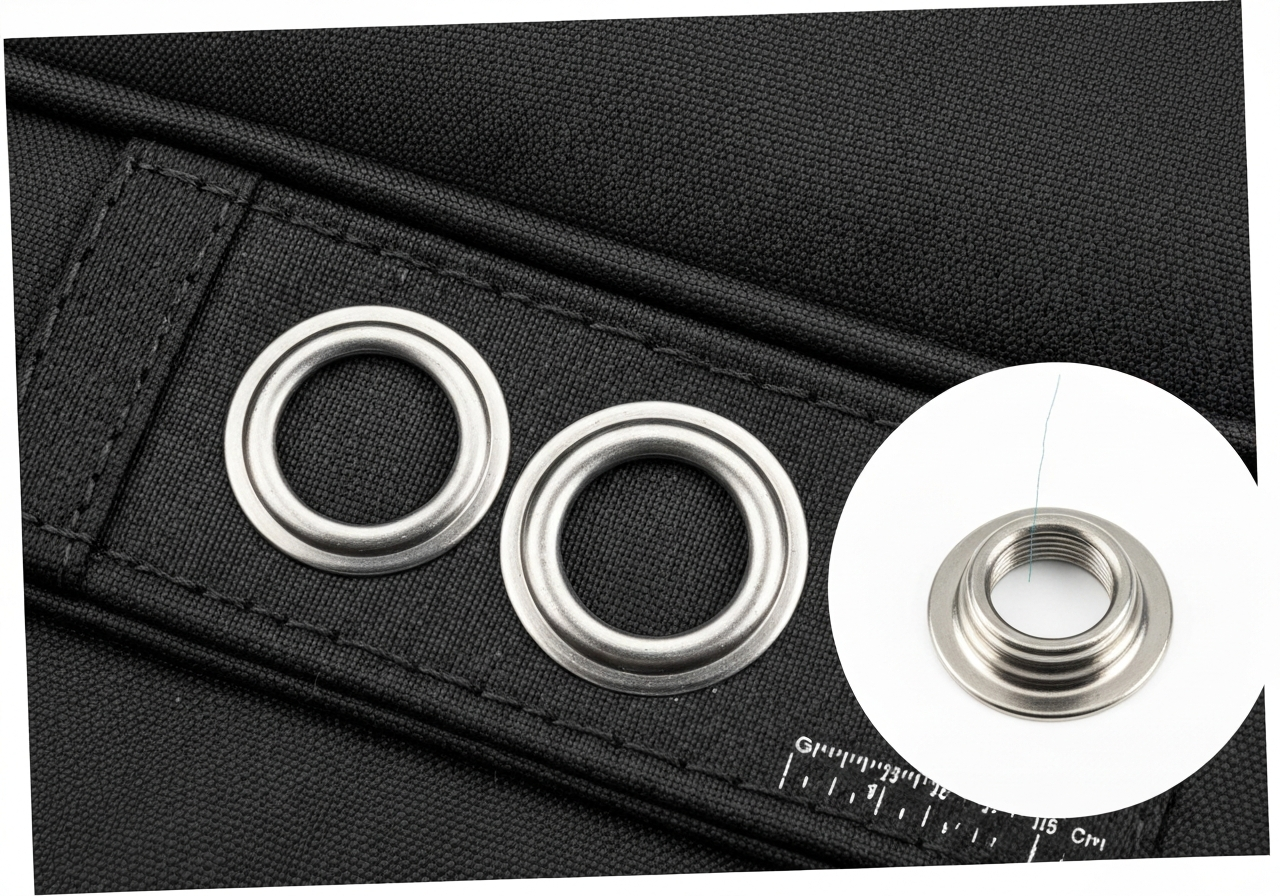

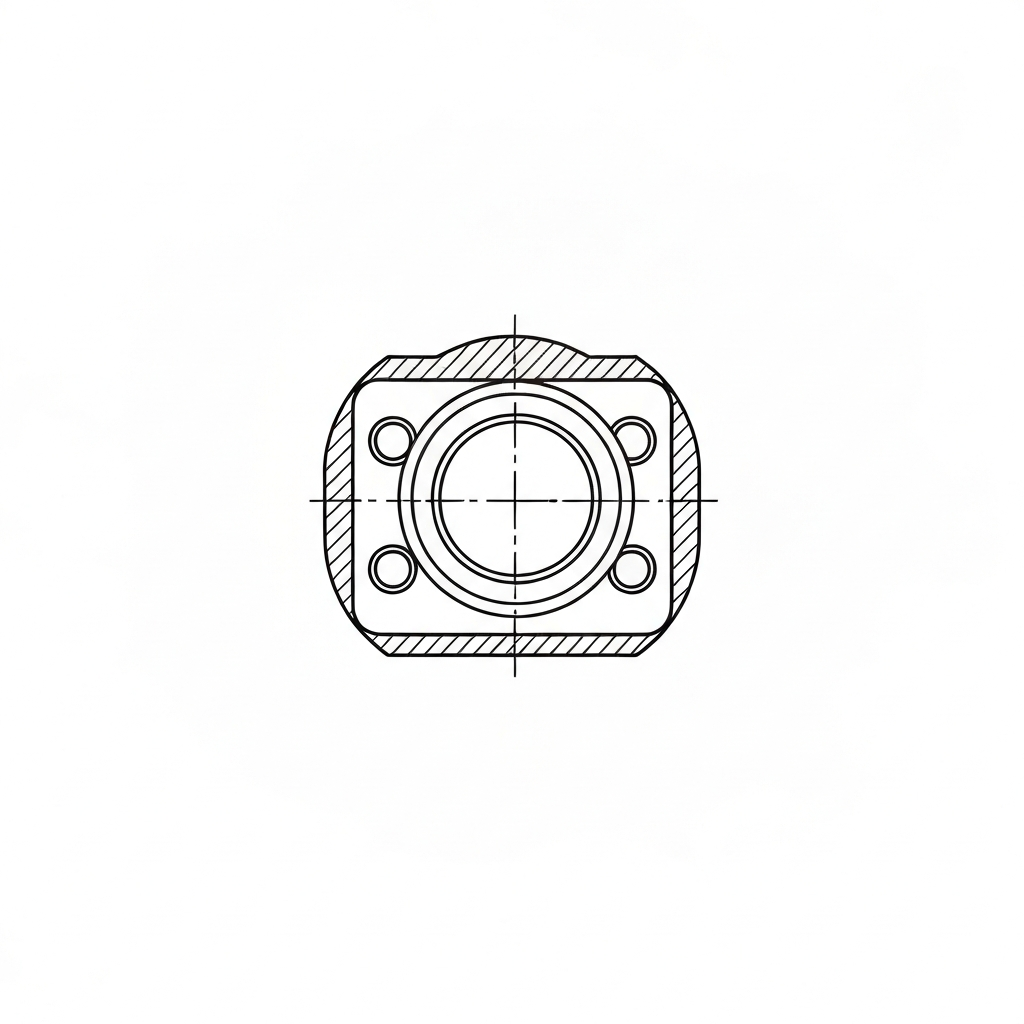

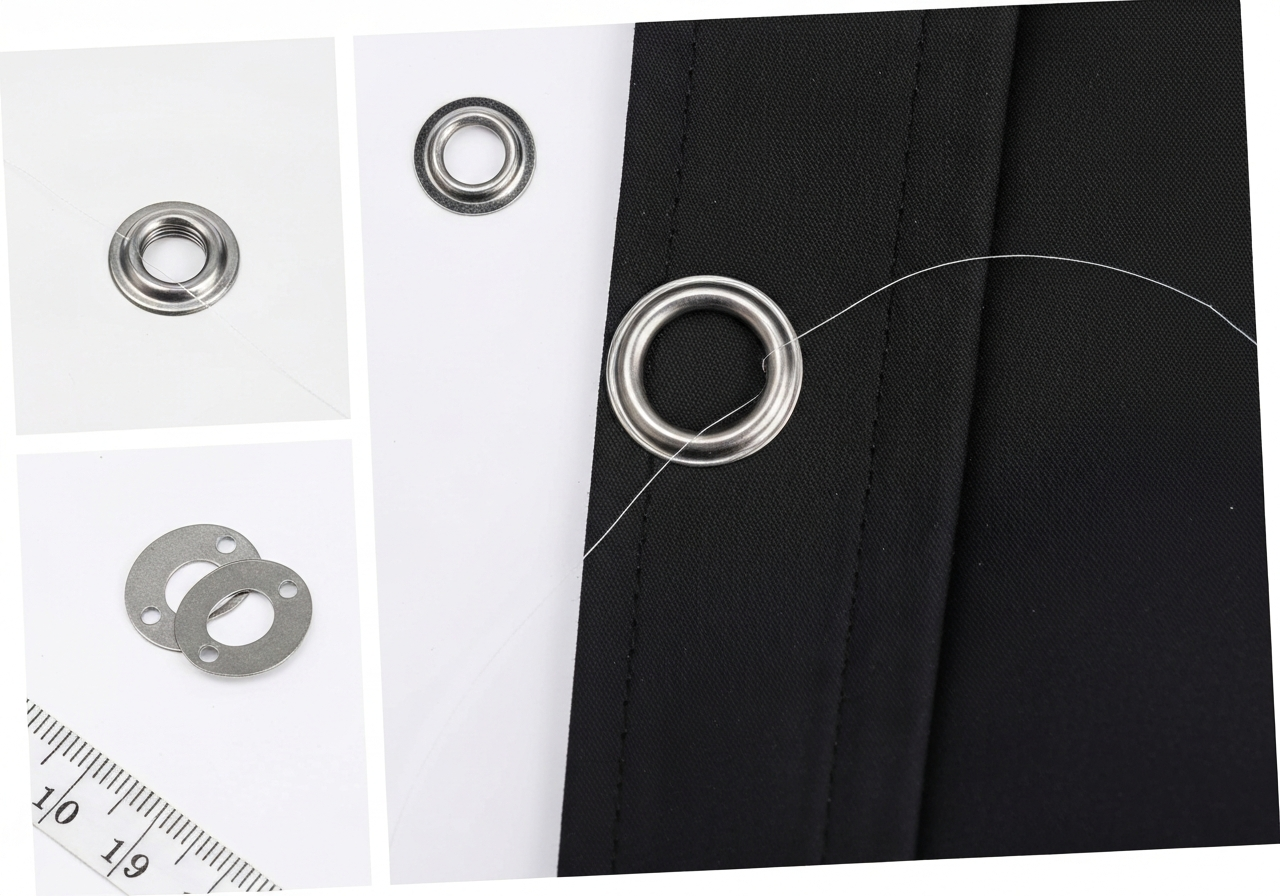

그로멧(Grommet)은 섬유, 가죽, 합성수지, 금속판 등 판상 재료에 형성된 구멍의 가장자리를 보강하고 보호하기 위해 삽입하는 고강도 부자재입니다. 기술적으로는 본체(Eyelet/Flange)와 와셔(Washer)가 한 쌍을 이루어 원단을 사이에 두고 강력하게 압착되는 '2피스(2-piece) 기계적 체결 구조'를 가집니다.
단순 장식이나 가벼운 끈 통과용인 아일렛(Eyelet)과 달리, 그로멧은 고중량 하중(Heavy-duty Load)을 견뎌야 하는 산업용 캔버스, 타포린, 군용 장비, 선박용 돛(Sail) 등에 주로 사용됩니다. 물리적으로는 프레스 장비의 수직 압축력을 활용하여 그로멧의 넥(Neck) 부분을 와셔의 곡률에 따라 바깥쪽으로 말아 올리는 '소성 변형(Plastic Deformation)' 원리를 이용합니다. 특히 산업용 그로멧은 와셔 내측에 돌기(Spur)가 형성된 '스퍼 와셔(Spur Washer)'를 사용하여 원단 조직을 물리적으로 움켜쥐어 인장 강도를 극대화합니다.
¶ 기술 사양 및 데이터 분석
| 항목 | 세부 사양 및 데이터 | 비고 |
|---|---|---|
| 공정 분류 | 무봉제 금속 부자재 압착 공정 (Mechanical Fastening) | Cold Heading & Pressing |
| 관련 표준 | ISO 22774, ASTM D6644, BS 3226, DIN 7332 | 국제 표준 준수 필수 |
| 주요 장비 | Jopex J-239, Morito M-200, Scovill 1000#, Micron M825 | 자동/반자동 프레스 |
| 금형(Die) 재질 | SKD11(합금공구강) 열처리(HRC 58-62) | 표면 경면 연마 필수 |
| 일반 규격 | #000(4mm) ~ #12(40mm) | 내경(I.D) 기준 |
| 주요 재질 | Brass(H62/H65), SUS 304/316, Steel, Aluminum | 소재별 압력 차등 적용 |
| 표면 처리 | Nickel-free Plating, Black Oxide, KTL, PVD | 유해물질 제한(REACH) |
| 압착 압력 | 에어 프레스 기준 0.4 ~ 0.8 MPa | 원단 밀도에 따라 가변 |
| 작업 속도 | 자동 공급기 기준 45~65 pcs/min | Jopex 기준 |
| 보강 봉제 사양 | Juki LK-1900BN, DPx17 #22~24, 코아사 20/3 | Towa 장력 25-35gf |
¶ [재질별 특성 및 화학적 조성]
- 황동(Brass, H62/H65): 구리(Cu) 60-65%, 아연(Zn) 잔량으로 구성. 연성이 뛰어나 압착 시 크랙 발생률이 가장 낮음. 니켈 프리(Nickel-free) 도금 공정을 통해 아동복 및 유럽 수출용(OEKO-TEX Standard 100) 제품에 주로 사용됨.
- 스테인리스 스틸(SUS 304/316): 크롬(Cr) 18%, 니켈(Ni) 8% 이상 함유. 해양용(Marine grade)이나 고부식 환경에 필수적임. 경도가 매우 높아 전용 고강도 금형(SKD11)이 필수적이며, 압착 압력을 황동 대비 1.5~2배 상향 조정해야 함. (미검증: SUS 316L의 경우 의료용 기기 외피 적용 사례 존재)
- 철(Steel): 탄소강 재질로 원가가 저렴하나 부식에 취약함. 주로 내수용 저가형 가방이나 일회용 배너에 사용되며, 습도가 높은 베트남/인도네시아 공장에서는 보관 시 방청 처리가 필수적임.
¶ 아일렛(Eyelet) vs 그로멧(Grommet) 비교 분석
| 구분 | 아일렛 (Eyelet) | 그로멧 (Grommet) |
|---|---|---|
| 구조적 특징 | 주로 1피스 또는 얇은 평와셔 조합 | 반드시 2피스 (본체 + 강화 와셔) |
| 와셔 형태 | 평와셔 (Flat Washer) | 스퍼 와셔 (Spur Washer) 또는 치형 와셔 |
| 인장 강도 | 40N ~ 90N (장식적 목적) | 200N ~ 1,500N 이상 (구조적 목적) |
| 넥(Neck) 두께 | 0.2mm ~ 0.4mm (얇음) | 0.5mm ~ 1.2mm (두꺼움) |
| 주요 용도 | 스니커즈, 후드 티셔츠, 라벨, 문구류 | 텐트, 타포린, 군용 배낭, 선박용 돛, 커튼 |
| 설치 장비 | 소형 핸드 프레스 또는 자동 아일렛기 | 고하중 유압/공압 프레스 |
¶ 산업별 적용 가이드 및 세부 요구사항
- 의류(Apparel) 및 스포츠웨어:
- 후드 및 웨이스트밴드: 드로코드(Drawcord) 출구 부위. 원단 밀림 및 찢어짐 방지를 위해 내부에 0.8mm~1.2mm 두께의 폴리 심지 또는 고밀도 타프타(Taffeta) 보강재 삽입이 필수적임.
- 벤틸레이션(Ventilation): 기능성 아우터의 암홀 하단. 통기성을 극대화하기 위해 내측에 메쉬(Mesh)가 결합된 특수 그로멧을 사용하며, 이 경우 메쉬의 이탈을 방지하기 위한 정밀 금형 세팅이 요구됨.
- 가방 및 군용 장비(Bags & Tactical Gear):
- 드로스트링 백(Drawstring Bag): 상단 입구부. 로프의 반복적인 마찰과 인장력이 동시에 작용하므로 내마모성이 강한 황동 재질에 PVD 코팅 처리를 권장함.
- MOLLE 시스템 및 배낭: 가방 본체와 숄더 스트랩 연결부. 최소 300N 이상의 수직 인장 강도를 확보해야 하며, 필요시 그로멧 주변을 '박스-엑스(Box-X)' 패턴으로 보강 봉제함.
- 산업용 및 아웃도어(Industrial & Outdoor):
- 타포린(Tarpaulin): 화물차 커버 및 대형 천막. 자외선 노출과 강풍에 견뎌야 하므로 SUS 304 재질과 고주파(High-frequency) 융착 보강재를 병행 사용함.
- 커튼(Grommet Top Curtain): 대형 규격(#10~#12) 사용. 커튼봉과의 마찰 소음을 줄이고 부드러운 슬라이딩을 위해 내측에 실리콘 또는 나일론 인서트(Insert)가 포함된 저소음 그로멧을 채택함.
¶ 품질 결함 및 실전 트러블슈팅 (Troubleshooting)
현장에서 발생하는 주요 결함과 시니어 기술자의 해결 노하우는 다음과 같습니다.
-
원단 씹힘 및 주름 (Fabric Puckering) - 현상: 그로멧 주변 원단이 울거나 비정상적으로 겹쳐짐. - 원인: 프레스 스트로크(Stroke) 과다, 금형 하사점 세팅 오류, 원단 두께 대비 그로멧 넥 길이가 너무 김. - 해결: 마이크로미터를 사용하여 압착 후의 원단 두께를 측정하고, [실측 두께 + 1.5mm]를 기준으로 넥 길이를 재선정함. 또한, 프레스 속도(spm)를 낮추어 원단이 자리 잡을 시간을 확보함.
-
와셔 이탈 및 헛돎 (Rotation/Detachment) - 현상: 설치 후 그로멧이 손으로 돌아가거나 원단에서 쉽게 빠짐. - 원인: 압착 압력 부족, 와셔가 뒤집혀 공급됨, 넥 길이가 원단 두께보다 짧아 컬링(Curling)이 불충분함. - 해결: 에어 레귤레이터 압력을 0.1MPa 단위로 상향 조정(최대 0.7MPa). 자동 공급기의 슛(Chute) 정렬 상태를 점검하여 와셔의 앞뒷면이 바뀌지 않도록 관리함.
-
도금 박리 및 크랙 (Plating Peeling & Cracking) - 현상: 압착 부위의 도금이 벗겨지거나 금속 가장자리가 갈라짐. - 원인: 금형 곡률(Radius)과 그로멧 플랜지 곡률의 불일치, 저가형 전착 도금 사용, 소재 자체의 불순물(황동 순도 낮음). - 해결: 랙 도금(Rack Plating) 사양을 적용하고, 금형 표면을 #3000 이상의 다이아몬드 페이스트로 경면 연마함.
-
버(Burr) 발생 및 원단 손상 - 현상: 압착된 금속 끝단이 날카로워 원단을 찢거나 사용자에게 상처를 입힘. - 원인: 금형 마모로 인한 전단면 불량, 상하 금형 중심축(Alignment) 불일치. - 해결: 레이저 센터링 게이지를 이용한 축 정렬 실시. 금형 재질을 일반 탄소강에서 SKD11로 교체하여 내구성 확보.
¶ 품질 검사 기준 (QC Standard) 및 수치 데이터
- 회전 테스트 (Rotation Test): 검지 전용 툴 또는 토크 렌치를 사용하여 10N·m 이상의 힘을 가했을 때 고정 상태를 유지해야 함.
- 인장 강도 테스트 (Pull-out Test): ASTM D6644 표준에 의거, 인장 시험기(Tensile Tester)로 수직 인장 시 다음 기준을 만족해야 함.
- 의류용: 90N (약 9.1kgf) 이상
- 가방/잡화용: 200N (약 20.4kgf) 이상
- 산업용/군용: 500N ~ 1,200N 이상
- 염수 분무 테스트 (Salt Spray Test): ISO 9227 기준.
- 일반 의류: 24시간 노출 후 부식 무관
- 수출용/고급 브랜드: 48~72시간 노출 후 적청/백청 미발생
- 해양용(SUS 316): 96~120시간 이상 견뎌야 함
- 유해물질 검사 (Chemical Compliance):
- Lead(납): 90ppm 이하 (CPSIA 기준)
- Nickel Release(니켈 용출): 0.5µg/cm²/week 이하 (REACH 기준)
- Phthalates: 1000ppm 이하 (PVC 코팅 그로멧 해당)
¶ 장비 세팅 및 유지보수 상세 가이드
- 금형 하사점(Bottom Dead Center) 조절: 프레스가 가장 낮게 내려왔을 때 상하 금형 사이의 간격이 [원단 두께 + (그로멧 금속 두께 × 2) - 0.1mm]가 되도록 미세 조정함. 이 0.1mm의 마이너스 공차가 강력한 압착력을 결정함.
- 자동 공급 장치(Feeder) 관리:
- 슛(Chute)의 폭은 그로멧 직경보다 0.3~0.5mm 넓게 유지하여 잼(Jam) 현상 방지.
- 진동 공급기(Vibratory Feeder)의 진동 세기를 조절하여 도금 표면의 마찰 손상을 최소화함.
- 윤활 및 청결:
- 프레스 슬라이드 바와 가이드 핀에 매일 1회 고점도 그리스(Grease) 도포.
- 원단 오염 방지를 위해 '화이트 그리스' 또는 비산 방지형 건식 윤활제 사용 권장.
- 타공(Punching) 전략:
- 3mm 이상의 후물(Heavy material)이나 가죽은 '선타공 후압착' 방식 채택. 타공 펀치의 직경은 그로멧 넥 직경보다 0.5mm 작게 설정하여 타이트한 결합 유도.
- 신축성 니트나 우븐 원단은 '열 타공(Heat Punching)'을 통해 구멍 테두리를 미세하게 융착시켜 올 풀림을 근본적으로 방지함.
¶ 공정 흐름도 (Process Flow)
¶ 현장 용어 및 국가별 실무 비교 분석
| 국가 | 주요 용어 | 현장 실무 특성 |
|---|---|---|
| 한국 (KR) | 하도메 / 대형 아일렛 | 일본어 '하도메(鳩目)'가 여전히 통용됨. 정밀한 세팅보다 작업자의 감각에 의존하는 경향이 있어 디지털 게이지 도입이 시급함. |
| 베트남 (VN) | ô dê lớn / Khoen | 프랑스어 'OEillet'에서 유래된 'ô dê' 사용. 대규모 공장(Ho Chi Minh, Da Nang 인근)에서는 자동화 설비 비중이 높으나, 습도로 인한 부식 관리가 핵심 QC 항목임. |
| 중국 (CN) | 气眼 (Qìyǎn) / 鸡眼 (Jīyǎn) | 광동성(Guangdong) 부자재 시장이 전 세계 공급의 중심. 气眼은 일반용, 鸡眼은 신발용 소형을 지칭. 황동 등급(H62, H65)에 따른 단가 차이가 명확함. |
| 영어 (EN) | Grommet / Spur Washer | 기술 사양서(Tech Pack) 작성 시 반드시 와셔의 종류(Spur vs Flat)를 명시해야 오발주를 방지할 수 있음. |
¶ 시니어 기술 편집자 노트 (Senior Technician's Note)
[현장 관리의 핵심: 금형과 소재의 궁합] 20년 이상의 현장 경험에 비추어 볼 때, 그로멧 불량의 80%는 '금형 관리'와 '넥 길이 선정'에서 발생합니다. 특히 베트남이나 중국의 대규모 라인에서는 작업자가 압력을 임의로 조정하지 못하도록 '디지털 압력 제어 시스템'과 '카운터'가 장착된 장비를 사용하는 것이 품질 균일화에 유리합니다.
[실전 보강 봉제 기술] 그로멧 설치 후 주변을 봉제할 때는 Juki LK-1900BN 같은 전자 바택기를 사용합니다. 이때 Towa 장력계 기준 밑실 장력을 25~35gf로 설정하는 것이 가장 이상적입니다. 장력이 너무 강하면 그로멧 주변 원단이 우는 '퍼커링'이 발생하고, 너무 약하면 세탁 후 실이 풀릴 위험이 있습니다. 바늘은 원단 조직을 가르지 않고 밀어내는 'Ball Point' 팁을 가진 DPx17 번수를 권장합니다.
[소재별 특수 팁] 1. 고중량 나일론 웨빙(Webbing): 나일론은 타공 후 올이 즉시 풀리는 성질이 있습니다. 초음파 타공기를 사용하여 끝단을 순간적으로 녹여 고정한 뒤 그로멧을 압착해야 장기적인 내구성이 보장됩니다. 2. 코팅 타포린(PVC/PE): 겨울철 기온이 낮아지면 PVC 코팅이 경화되어 압착 시 원단 크랙이 발생합니다. 작업장 온도를 최소 20도 이상으로 유지하거나, 압착 직전 원단에 미세한 열풍(Hot Air)을 가하는 공정을 추가하십시오. 3. 자석 테스트(Magnet Test)의 중요성: 중국산 부자재 수급 시, 황동(Brass)으로 발주했음에도 원가 절감을 위해 철(Steel)에 황동 도금을 한 제품이 섞여 들어오는 경우가 빈번합니다. 입고 검사 시 반드시 강력 자석으로 샘플링 검사를 실시하여 부식 클레임을 사전 차단해야 합니다.
¶ 유지보수 스케줄 (Maintenance Schedule)
| 주기 | 점검 항목 | 조치 사항 |
|---|---|---|
| 매일 (Daily) | 금형 표면 이물질 제거 | 에어건 및 부드러운 천으로 청소, 화이트 그리스 도포 |
| 매주 (Weekly) | 상하 금형 중심축 정렬 | 레이저 게이지를 이용한 Alignment 확인 및 조정 |
| 매월 (Monthly) | 프레스 압력 게이지 교정 | 표준 압력계와 비교하여 오차 범위(±0.02MPa) 확인 |
| 분기 (Quarterly) | 금형 마모도 측정 | 마이크로미터로 곡률부 마모 측정, 필요시 경면 연마 재실시 |
¶ 시각적 검사 가이드 (Visual Inspection Guide)
그로멧 압착 후의 양불 판정 기준은 다음과 같습니다. - 정상 (Good): 와셔의 컬링(Curling)이 360도 균일하게 말려 있으며, 원단과의 틈새가 없어 빛이 투과되지 않아야 함. - 불량 - 언더 프레스 (Under-pressed): 컬링이 덜 되어 와셔가 손으로 돌아감. 세탁 시 이탈 위험 높음. - 불량 - 오버 프레스 (Over-pressed): 컬링 부위가 너무 얇아져 금속 크랙이 발생하거나 원단이 절단됨. - 불량 - 편심 (Off-center): 한쪽 컬링은 깊고 반대쪽은 얕음. 금형 정렬 불량의 전형적인 증상.
¶ 대체 기법 및 소재와의 비교
그로멧 대신 사용할 수 있는 기법으로는 '자수 아일렛(Embroidered Eyelet)'과 '웨빙 루프(Webbing Loop)'가 있습니다. - 자수 아일렛: 금속 부자재 없이 봉제만으로 구멍을 만드는 방식. 피부 접촉이 잦은 속옷이나 가벼운 셔츠에 적합하나, 인장 강도가 매우 낮습니다. - 웨빙 루프: 원단에 구멍을 뚫지 않고 웨빙 테이프를 고리 형태로 봉제하는 방식. 원단의 손상을 최소화하면서도 높은 강도를 낼 수 있어 최근 아웃도어 배낭의 경량화 추세에 따라 그로멧을 대체하고 있습니다. 하지만 로프의 마찰이 잦은 부위에는 여전히 금속 그로멧이 내구성 면에서 압도적입니다.
¶ 관련 항목
- 아일렛 (Eyelet): 경량용 단일 부품 또는 평와셔 조합 부자재.
- 스퍼 와셔 (Spur Washer): 원단을 움켜쥐는 톱니가 있는 고강도 와셔.
- 핸드 프레스 (Hand Press): 샘플 제작 및 소량 생산용 수동 장비.
- SKD11: 그로멧 금형 제작에 사용되는 고탄소 고크롬 합금공구강.
- 심지 (Interlining): 압착 부위 보강을 위한 비접착/접착식 보강재.
- 본봉 (Lockstitch): 그로멧 주변 원형 보강 봉제(Circle Stitch) 시 사용.
- Towa 장력계: 봉제 공정의 실 장력을 수치화하여 관리하는 정밀 측정 도구.
- ISO 4915: 스티치 분류 표준 (보강 봉제 시 참조).
