상위 문서: 심층 기술 문서 목록
고시 (Hand Feel / Body / 腰 / cảm giác tay)
¶ 정의 및 물리적 메커니즘
고시(Hand Feel / Body)는 섬유 및 봉제 산업에서 원단이나 완제품을 만졌을 때 느껴지는 촉감, 탄성, 복원력, 그리고 형태 유지력을 총칭하는 핵심 품질 지표입니다. 단순히 표면의 부드러움이나 거칠기를 나타내는 '핸드필(Hand Feel)'의 개념을 넘어, 원단 자체의 내부적인 힘과 반발력에 의한 구조적 강성인 '바디(Body)'를 포함하는 광범위한 용어입니다.
물리적 관점에서 고시는 섬유의 굴곡 강성(Bending Rigidity, $B=EI$)과 전단 강성(Shear Stiffness, $G$)에 의해 결정됩니다. 이는 실의 꼬임(Twist), 직조 밀도(Density), 그리고 가공 단계에서 투입되는 수지(Resin)의 양에 따라 변화합니다. 봉제 공정에서는 원단이 재봉틀의 노루발(Presser Foot)과 톱니(Feed Dog) 사이에서 얼마나 안정적으로 이송되는지, 그리고 봉제 후 시접(Seam Allowance)이 꺾이지 않고 설계된 실루엣을 유지하는지를 결정하는 척도가 됩니다.
역사적으로 '고시'라는 용어는 일본의 견직물 및 테일러링 기술에서 유래하여 한국과 중국의 봉제 현장에 깊숙이 뿌리내렸습니다. 19세기 영국 새빌 로(Savile Row)의 맞춤 정장 제작 시 울(Wool) 원단의 'Fullness'를 조절하여 입체적인 체형을 구현하던 기술적 요구가 현대의 화학적/물리적 '고시' 관리로 진화한 것입니다. 현장 인식 측면에서 한국 공장은 숙련공의 감각적인 '손맛'을 기준으로 고시를 판정하는 경향이 강한 반면, 베트남과 중국의 대형 스마트 팩토리에서는 ISO 표준에 근거한 캔틸레버(Cantilever) 수치나 KES-F 데이터 등 정량적 지표를 우선시합니다.

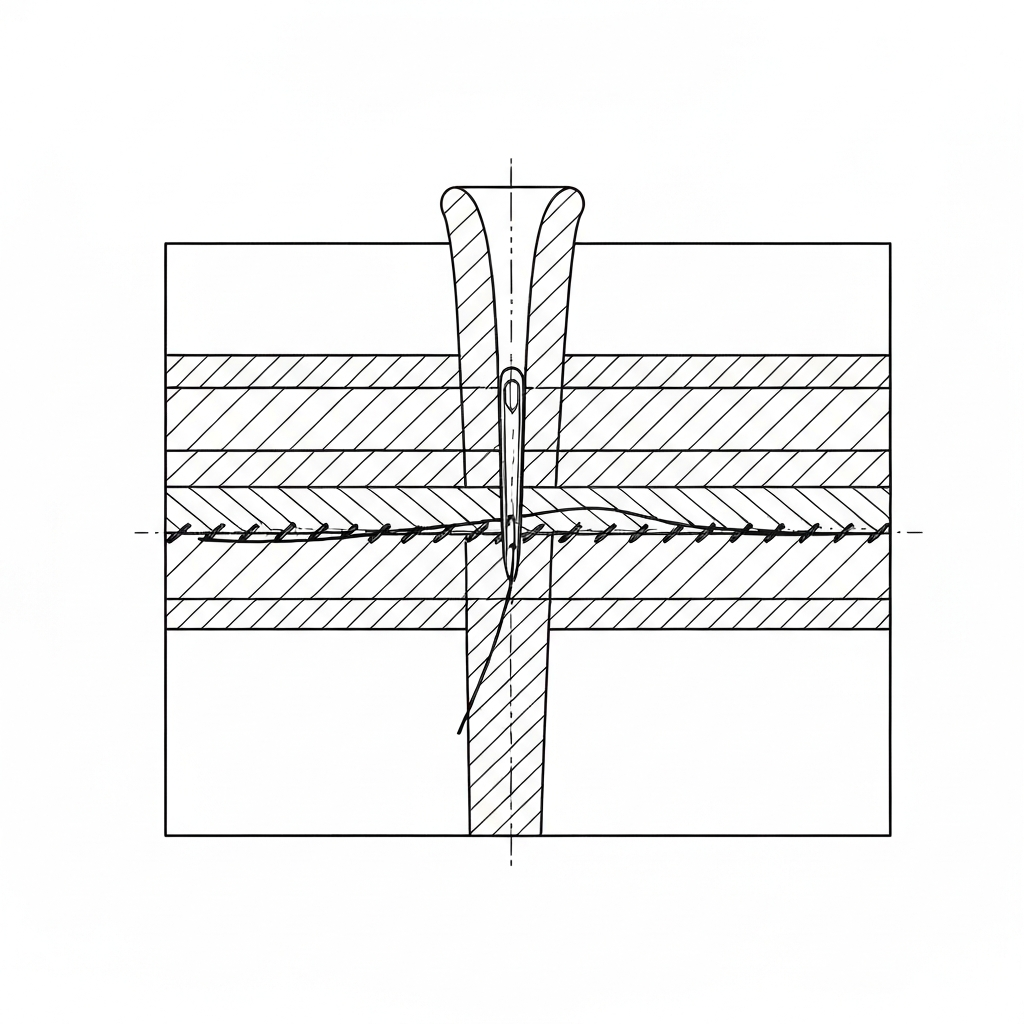

¶ 기술 사양 및 표준 데이터
| 항목 | 세부 사양 및 정량적 기준 | 비고 |
|---|---|---|
| 관련 표준 (ISO/ASTM) | ISO 9073-7 (Bending Length), ASTM D1388 (Cantilever), ISO 12947 (Abrasion), ISO 13937 (Tear), ISO 5084 (Thickness), ASTM D4032 (Circular Bend), ISO 11092 (Thermal/Moisture) | 국제 표준 규격 완비 |
| 정밀 측정 장비 | KES-F (Kawabata Evaluation System), FAST-2 (Bending Meter), PhabrOmeter, Cusick Drape Tester, Instron (Tensile Tester), Shirley Stiffness Tester | 정량적 수치화 및 데이터 관리 |
| 주요 가공 공정 | Stenter (열고정), Calender (압착), Compact Machine, Sanforizing, Mercerizing, Enzyme Wash, Plasma Treatment, Bio-polishing | 물리/화학적 고시 조절 |
| 보강 부자재 | Interlining (직조/비직조 심지), PE Board, EVA Sheet, Felt, Bonded Leather, Horsehair Canvas, Stay Tape, Shoulder Pad, Chest Piece | 구조적 형태 유지 보강 |
| 화학적 조절제 | Resin (Urea/Melamine 수지), Silicone Softener (Amino-silicone), Starch (풀), Polyurethane Coating, Wax Finish, Fluorocarbon (DWR), Antistatic Agent | 촉감, 탄성 및 강성 조절 |
| 물리적 영향 요소 | Yarn Count (번수), Density (EPI/PPI), Twist (TPI), Weave Structure (Plain/Twill/Satin), GSM (중량), Cover Factor, Fiber Cross-section (Tri-lobal 등) | 원단 설계 및 구조적 요소 |
| 추천 바늘 시스템 | 의류: DB×1 (#9~#14) / 가방·중물: DP×17 (#18~#23), DP×5 (#14~#19), SAN 6 (GEBEDUR 코팅), SAN 5.2 (Technical Textiles), MR (Multidirectional) | Groz-Beckert 및 Schmetz 기준 |
| 적정 SPI 범위 | 박물: 14~16 SPI / 후물(고시 강함): 8~10 SPI / 가죽/헤비: 6~8 SPI / 데님: 7~9 SPI / 특수 방호복: 10~12 SPI | ISO 4915 연동 및 강도 최적화 |
| 최대 봉제 속도 | 고시 강할 시 2,000~2,500 spm 이하 (Juki DDL-9000C, Brother S-7300A, Juki LH-3568A, Durkopp Adler 867 기준) | 발열, 실 끊어짐 및 건너뛰기 방지 |
| 적정 실 장력 (Towa) | 본봉 밑실: 25~35gf (고시 강한 원단) / 윗실: 100~130gf / 오바로크 루퍼: 10~15gf / 인터록: 15~20gf | Towa 장력계 측정 및 수치 관리 |
| 스티치 분류 | ISO 4915 Stitch Type 301 (Lockstitch), Type 401 (Chainstitch), Type 504 (Overlock), Type 602/605 (Coverstitch) | 용도별 스티치 및 고시 대응 |
¶ 산업별 적용 분야 및 요구 특성
제조 현장에서 고시(Body)는 제품의 용도에 따라 엄격하게 관리되며, 이는 설계 단계부터 반영됩니다.
- 신사복 및 정장 (Tailored Wear):
- 라펠(Lapel) 및 칼라: 모심(Hair Interlining)을 사용하여 풍성한 볼륨감과 복원력을 부여합니다. 고시가 부족하면 라펠이 가슴에 밀착되지 않고 들뜨는 현상이 발생합니다.
- 어깨 라인: 패드와 심지를 조합하여 인체 공학적인 형태를 유지합니다. 이탈리아식 '마피카(Manica a mappina)' 공법에서는 고시를 의도적으로 죽여 자연스러운 주름을 연출하기도 합니다.
- 캐주얼 및 셔츠 (Casual & Shirts):
- 칼라 및 커프스: 접착 심지(Fusing Interlining)를 통해 빳빳한 고시를 부여하여 세탁 후에도 형태가 변하지 않도록 합니다. 최근에는 'Non-iron' 가공을 통해 고시와 방주름성을 동시에 확보합니다.
- 가방 및 가죽 제품 (Bags & Leather Goods):
- 본체 패널: 원단 배면에 PVC/PU 코팅을 하거나 보강재(Bonded Leather)를 합포하여 가방이 비어있어도 스스로 서 있을 수 있는 '자립성(Self-standing)'을 확보합니다.
- 파이핑(Piping): 고시가 강한 심선을 사용하여 가방의 테두리 라인을 선명하게 잡아줍니다.
- 자동차 내장재 (Automotive Interiors):
- 시트 커버: 승하차 시의 반복적인 마찰과 하중에도 원단이 늘어지거나 울지 않도록 고밀도 폼(Foam)을 라미네이팅하여 강력한 바디감을 형성합니다. ISO 13937(인열 강도) 기준과 연동하여 관리됩니다.
- 특수 보호복 (PPE):
- 방호복: 고밀도 아라미드 섬유의 고시를 조절하여 활동성과 방호 성능의 균형을 맞춥니다. 고시가 너무 강하면 관절 가동 범위가 제한됩니다.
- 아웃도어 및 기능성 의류 (Outdoor & Performance):
- 3-Layer 하드쉘: 멤브레인 라미네이팅을 통해 고시를 부여하여 강풍에서도 원단이 펄럭이지 않고 신체를 보호하는 '갑옷' 효과를 제공합니다.
¶ 주요 결함 분석 및 공정별 해결책
- 고시 부족 및 처짐 (Limpness/Sagginess):
- 원인: 원단 밀도 부족, 부적절한 심지 선택, 또는 과도한 유연제 처리.
- 해결: 고중량 심지(Woven Interlining)로 교체하거나, 수지 가공(Resin Finish) 농도를 높여 원단에 탄성을 부여합니다. 현장에서는 '풀먹임' 공정을 추가하기도 합니다.
- 초킹 마크 및 크랙 (Chalking/Cracking):
- 원인: 고시를 높이기 위한 코팅이나 가공제가 과도하여 굴곡 시 하얗게 선이 생김. 특히 파라핀 가공된 캔버스 원단에서 빈번함.
- 해결: 파라핀 함량을 줄이고 유연 가공 온도를 재설정하거나, 열풍기(Heat Gun)를 이용해 표면의 왁스를 재배열합니다.
- 심지 박리 및 버블링 (Delamination/Bubbling):
- 원인: 고시 형성을 위해 부착한 심지가 세탁 후 분리됨. 접착기 압력 불균형 또는 원단 표면의 발수 가공(DWR)이 원인.
- 해결: 프레싱(Pressing) 공정의 온도(130~150℃), 압력(3~5kg/cm²), 시간(Dwell Time 12~15초)을 재교정합니다.
- 봉제선 퍽커링 (Seam Puckering):
- 원인: 고시가 강한 원단에서 바늘 투과 저항이 높아 실의 장력이 과도하게 걸림(Tension Puckering).
- 해결: 테플론 노루발 사용, 바늘 치수 하향(예: #14 → #11), 실 장력 완화(Loose Tension)를 적용합니다. 필요시 톱니 높이를 0.8mm로 낮춥니다.
- 표면 거칠기 과다 (Harsh Hand Feel):
- 원인: 가공제 과다 사용 또는 텐터(Stenter) 공정의 과건조(Over-drying).
- 해결: 실리콘 유연제 처리 공정을 추가하거나 텀블(Tumble) 건조를 통해 섬유 조직을 이완시킵니다.
- 바늘 발열 및 원단 손상 (Needle Heat Damage):
- 원인: 고시가 강한 고밀도 원단 봉제 시 마찰열 발생으로 인한 원사 녹음 현상.
- 해결: 냉각 바늘(Cooling Needle) 사용, Groz-Beckert SAN 6와 같은 특수 코팅 바늘 사용, 또는 바늘 표면 실리콘 오일 도포 장치를 설치합니다.
- 식서 뒤틀림 (Grain Line Distortion):
- 원인: 고시가 강한 원단(헤비 캔버스 등)을 무리하게 당겨 봉제할 경우 원단 조직이 틀어짐.
- 해결: 피드 도그(톱니)의 타이밍을 미세 조정하고, 보조 풀러(Puller)를 사용하여 원단을 균일하게 이송합니다.
- 모아레 현상 (Moire Effect):
- 원인: 고시 보강을 위해 두 겹의 원단을 합포(Bonding)할 때 조직의 각도가 미세하게 어긋나 물결무늬 발생.
- 해결: 합포 시 가이드 롤러의 장력을 균일하게 유지하고, 원단 식서 방향을 정밀하게 정렬합니다.
¶ 품질 검사 및 판정 기준
- 마스터 샘플 비교 (Hand Feel Matching): 바이어 승인 샘플(Standard Sample)과 생산 로트(Lot)를 양손으로 비벼보거나 쥐어보며 촉감을 비교합니다. (AQL 2.5 기준 적용)
- 캔틸레버 굴곡 테스트 (Cantilever Test): ASTM D1388에 의거, 45도 경사면에서 원단이 자중에 의해 아래로 휘어지는 길이를 측정하여 수치화합니다. 길이가 길수록 고시가 강한 것으로 판정합니다.
- 세탁 후 형태 유지력 (Appearance Retention): 가정용 세탁 5회 및 건조 후 칼라, 포켓, 시접 부위의 고시가 유지되는지 확인합니다. AATCC 124 표준을 준용합니다.
- 압축 탄성률 (Compression Resilience): 원단을 눌렀을 때 다시 튀어 오르는 복원력을 KES-F 장비로 측정하여 데이터화합니다. 이는 고급 소파나 자동차 시트 원단 검사 시 필수 항목입니다.
- 드레이프 계수 (Drape Coefficient): 원단이 자중에 의해 처지는 정도를 측정하여 고시와의 상관관계를 분석합니다. 고시가 강할수록 드레이프 계수는 1.0에 수렴합니다.
- KES-F 시스템 정밀 분석:
- B (Bending Rigidity): 수치가 높을수록 뻣뻣함.
- G (Shear Stiffness): 수치가 높을수록 형태 안정성이 높으나 유연성 저하.
- LC (Linearity of Compression): 압축 시의 선형성, 즉 두께감의 유지 정도.
¶ 현장 전문 용어 및 은어 (Regional Slang)
| 언어 | 용어 | 로마자 표기 | 기술적 의미 |
|---|---|---|---|
| 한국어 | 고시 | Koshi | 일본어 '腰'에서 유래. 원단의 탄력과 힘을 뜻하는 가장 보편적인 용어. |
| 한국어 | 하리 | Hari | 일본어 '張り'에서 유래. 팽팽하게 버티는 힘(Stiffness)을 강조할 때 사용. |
| 한국어 | 시아게 | Shiage | 일본어 '仕上げ'. 최종 다림질 및 가공을 통해 고시를 완성하는 공정. |
| 한국어 | 후쿠로 | Fukuro | 봉제 후 원단이 고시 부족으로 인해 자루처럼 처지는 현상. |
| 한국어 | 아타리 | Atari | 고시가 강한 원단 프레싱 시 시접 자국이 겉으로 드러나는 현상. |
| 한국어 | 덴타 | Tenter | 텐터 기계를 통한 열고정 공정 자체를 지칭. 고시 형성의 핵심 단계. |
| 일본어 | 腰 (こし) | Koshi | 원단의 탄성과 복원력을 의미하는 표준 기술 용어. |
| 일본어 | 風合い | Fuai | 원단의 전반적인 촉감, 질감, 느낌을 총칭 (Hand Feel). |
| 베트남어 | cảm giác tay | Cam giac tay | 손으로 만졌을 때의 느낌 (Hand Feel). |
| 베트남어 | độ cứng | Do cung | 원단의 딱딱한 정도 또는 강성 (Stiffness). |
| 베트남어 | độ đàn hồi | Do dan hoi | 원단의 탄성 및 복원력 (Resilience). |
| 베트남어 | Vải đơ | Vai do | 고시가 너무 강해 뻣뻣한 상태를 비유적으로 표현. |
| 중국어 | 手感 | Shǒugǎn | 촉감 및 핸드필을 뜻하는 범용 용어. |
| 중국어 | 硬挺度 | Yìngtǐng dù | 원단이 빳빳하게 서 있는 정도 (Body/Stiffness). |
| 중국어 | 骨架感 | Gǔjià gǎn | 원단의 '뼈대'가 느껴지는 정도, 즉 구조적 고시를 의미. |
¶ 장비 정밀 세팅 가이드
- 심지 접착기 (Fusing Machine):
- 온도: 130~150℃ (원단 내열성에 따라 조절)
- 압력: 3.0~5.0 kg/cm² (Hashima HP-450M 등 연속식 접착기 기준)
- 속도: 10~15초 (Dwell Time)
- 재봉기 노루발 압력 (Presser Foot Pressure):
- 고시가 강한 원단: 압력을 낮추어(약 1.5~2.0kg) 원단 표면의 노루발 자국(Foot Mark)을 방지합니다.
- 고시가 약한 원단: 압력을 높여(약 3.0kg 이상) 원단이 춤추는 현상(Flagging)을 막고 이송을 안정화합니다.
- 재봉기 톱니 높이 (Feed Dog Height):
- 고시가 강하고 두꺼운 원단: 톱니 높이를 1.0~1.2mm로 높게 설정하여 강력한 이송력을 확보합니다.
- 고시가 약하고 얇은 원단: 톱니 높이를 0.6~0.8mm로 낮추어 퍽커링을 방지합니다.
- 디지털 장력 제어 (Digital Tension):
- Juki DDL-9000C와 같은 최신 기종에서는 원단의 고시 변화에 따라 구간별 장력을 실시간으로 제어하여 최적의 솔기 품질을 유지합니다.
- 특수 노루발 활용:
- 고시가 강한 코팅 원단 봉제 시, 바닥면에 테플론(Teflon)이 부착된 노루발이나 롤러 노루발(Roller Foot)을 사용하여 마찰 저항을 최소화합니다.
- 차동 이송 (Differential Feed):
- 니트나 고시가 약한 원단 봉제 시, 앞톱니와 뒷톱니의 속도비를 조절(1:1.2 등)하여 원단이 늘어나는 것을 방지합니다.
¶ 공정 제어 흐름도 (Process Flowchart)
graph TD
A[원단 입고 및 물성 검사] --> B{고시/Body 판정}
B -- 고시 부족 --> C[심지 부착 및 수지 가공]
B -- 고시 과다 --> D[유연제 처리 및 텀블 건조]
B -- 적정 수준 --> E[재단 공정]
C --> E
D --> E
E --> F[봉제 공정: 노루발/장력 최적화]
F --> G[중간 프레싱: 형태 고정]
G --> H[최종 시아게: Finishing]
H --> I{최종 QC: 촉감 및 복원력}
I -- 불합격 --> J[재가공/유연제 처리]
I -- 합격 --> K[포장 및 출하]
J --> H
F -- 바늘 발열 발생 --> L[냉각 장치 가동 및 바늘 교체]
L --> F
B -- 데이터 불일치 --> M[KES-F 정밀 재측정]
M --> B
¶ 관련 기술 항목 및 상세 설명
- 드레이프성 (Drape): 원단이 자중에 의해 자연스럽게 흘러내리는 곡선의 아름다움을 의미합니다. 고시(Body)와는 반비례 관계에 있는 경우가 많으며, 고시가 강할수록 드레이프 계수는 높아져(뻣뻣해져) 실루엣이 직선적으로 변합니다.
- 심지 (Interlining): 원단의 특정 부위에 고시를 인위적으로 보강하기 위한 핵심 부자재입니다. 직조(Woven) 심지는 방향성이 있어 강한 지지력을 제공하며, 비직조(Non-woven) 심지는 가볍고 저렴하여 캐주얼 의류에 주로 사용됩니다.
- 수지 가공 (Resin Finish): 섬유 내부에 요소(Urea) 또는 멜라민(Melamine) 수지를 침투시켜 반영구적인 고시와 방주름성(Anti-wrinkle)을 부여하는 화학적 공정입니다. 과도할 경우 원단이 딱딱해지고 인열 강도가 저하될 수 있습니다.
- 번수 및 밀도 (Yarn Count & Density): 원단의 물리적 고시를 결정하는 기초 단위입니다. 같은 번수의 실이라도 경사(Warp)와 위사(Weft)의 밀도를 높이면 고시가 상승합니다.
- 반발 탄성 (Resilience): 원단을 구기거나 눌렀을 때 원래의 상태로 돌아오려는 성질입니다. 고시가 좋은 원단은 반발 탄성이 높아 착용 중 발생하는 생활 주름을 스스로 회복하는 능력이 탁월합니다.
- ISO 4915 스티치 분류: 고시가 강한 원단은 주로 301 본봉(Lockstitch)을 사용하며, 원단의 강성에 맞춰 실의 굵기(Ticket Number)를 상향 조정해야 솔기 터짐을 방지할 수 있습니다.
- 함기율 (Air Content): 원단 조직 내에 포함된 공기의 비율입니다. 함기율이 높으면 핸드필이 부드러워지지만, 고시(Body)를 유지하기 위해서는 적절한 밀도와의 균형이 필수적입니다.
¶ 현장 실무 노하우 및 트러블슈팅 (Senior Editor's Note)
- 현장 팁 1 (원단 이송 문제): 고시가 너무 강한 원단(예: 생지 데님, 코팅 캔버스)이 이송되지 않고 제자리걸음을 한다면, 톱니를 '경사 톱니(Inclined Feed Dog)'로 교체하고 노루발 바닥에 미끄럼 방지 테이프를 부착하십시오.
- 현장 팁 2 (심지 기포 발생): 베트남이나 인도네시아 등 고온다습한 지역의 공장에서는 원단이 습기를 머금어 심지 접착 시 기포(Bubbling)가 생기기 쉽습니다. 접착 전 반드시 원단을 예열(Pre-heating)하여 습기를 제거하십시오.
- 현장 팁 3 (장력 수치화): 감각에 의존하지 말고 Towa 장력계를 사용하십시오. 고시가 강한 원단일수록 밑실 장력을 평소보다 5~10gf 높게 설정해야 스티치가 원단 위로 뜨지 않고 안정적으로 박힙니다.
- 현장 팁 4 (바늘 선택): 고시가 강한 합성섬유 봉제 시 바늘 구멍이 크게 남는다면, 바늘 끝이 뾰족한 'SPI(Slim Sharp Point)' 타입 대신 약간 둥근 'SES(Light Ball Point)' 타입을 사용하여 원사 끊어짐을 방지하고 구멍 크기를 줄일 수 있습니다.
- 현장 팁 5 (환경 관리): 원단의 고시는 온습도에 민감합니다. 표준 상태(20℃, 65% RH)를 벗어날 경우 원단이 뻣뻣해지거나 너무 유연해질 수 있으므로, 재단 전 최소 24시간 이상 현장 환경에 적응(Conditioning)시키는 과정이 필수적입니다.
- 현장 팁 6 (국가별 선호도 차이): 한국 공장은 '하리'가 살아있는 빳빳한 마무리를 선호하는 반면, 최근 베트남을 통한 미주 수출 오더는 'Soft Hand Feel'을 강조하면서도 형태는 유지되는(Body가 살아있는) 모순된 요구가 많습니다. 이 경우 실리콘 유연제와 저온 수지 가공을 병행하는 것이 노하우입니다.
- 현장 팁 7 (재생 폴리에스터 대응): 리사이클 원단은 일반 원단보다 고시가 불규칙한 경우가 많습니다. 로트(Lot)별로 캔틸레버 테스트를 실시하여 심지 사양을 유연하게 조정해야 합니다.
¶ 관련 항목 (Related Items)
- 강성 (Stiffness): 원단이 외부 힘에 의해 굽혀지지 않으려는 물리적 저항값입니다. '고시'가 복원력과 촉감을 포함하는 주관적/감성적 용어라면, 강성은 ASTM D1388 등에 의해 측정되는 순수 물리 수치에 집중합니다.
- 복원력 (Resilience): 변형된 원단이 외력이 제거되었을 때 원래의 상태로 돌아오려는 성질입니다. 고시가 좋은 원단은 대개 복원력이 우수하지만, 코팅 가공된 일부 원단은 고시는 강하나 복원력이 낮아 한 번 꺾이면 자국(초킹)이 남는 차이가 있습니다.
- 드레이프성 (Drapeability): 원단이 자중에 의해 자연스럽게 처지는 실루엣의 특성입니다. 고시와는 상충 관계(Trade-off)에 있으며, 고시가 강할수록 드레이프 계수는 낮아져 직선적이고 딱딱한 실루엣을 형성하게 됩니다.
- 벌키성 (Bulkiness): 원단의 무게 대비 부피감을 의미합니다. 울(Wool)이나 기모 원단에서 고시를 형성하는 핵심 요소로, 섬유 사이에 공기층을 함유하여 촉감을 풍성하게 만들면서도 구조적인 힘을 제공합니다.
- 표면 마찰 (Surface Friction): 손으로 원단 표면을 쓸었을 때 느껴지는 저항감입니다. 핸드필(Hand Feel)의 하위 개념으로, 고시가 강하더라도 표면 가공(실리콘 코팅 등)에 따라 매끄러움의 정도가 완전히 달라질 수 있습니다.
- 압축성 (Compressibility): 원단 두께 방향으로 힘을 가했을 때 변형되는 정도입니다. 고시가 있는 원단은 압축 저항이 높으며, 이는 제품의 입체감을 유지하는 데 중요한 역할을 합니다.
