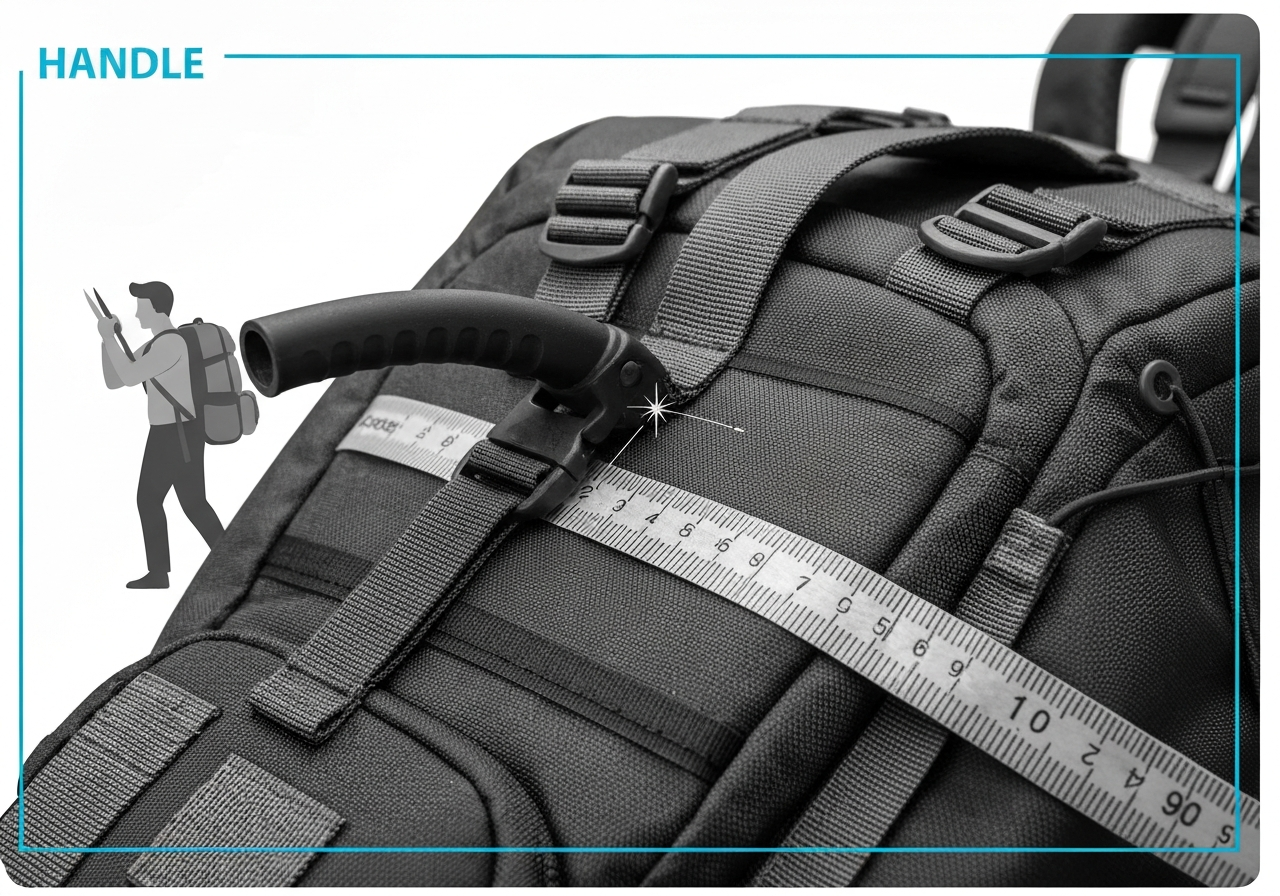

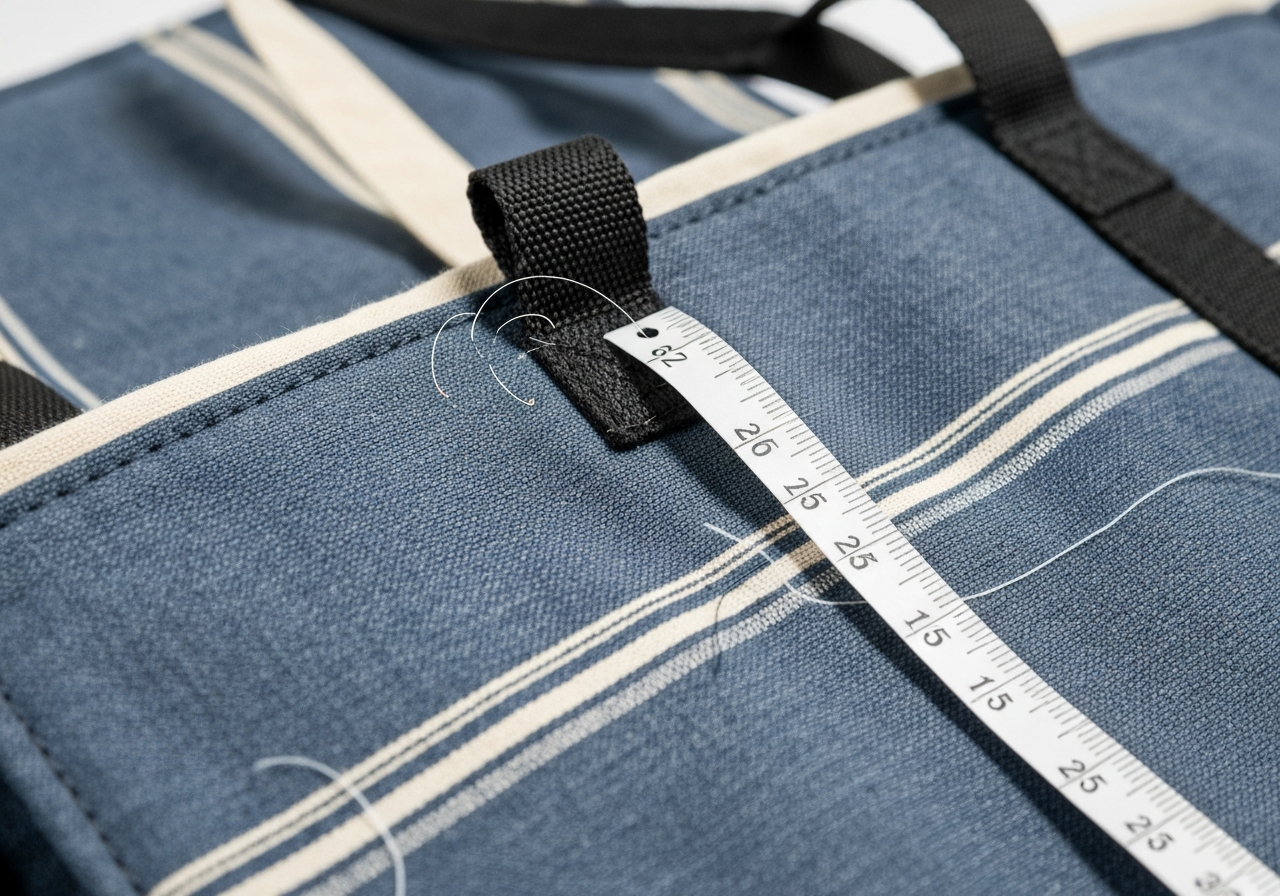

손잡이 (Handle / quai xách / ハンドル)
¶ 개요
손잡이(Handle)는 가방, 케이스, 또는 특정 의류 부착물에서 사용자가 제품을 손으로 잡고 들거나 운반할 수 있도록 설계된 핵심 구성 요소입니다. 제품의 전체 하중을 지탱해야 하는 부위이므로 높은 인장 강도와 내구성이 필수적이며, 인체공학적 설계와 심미적 마감이 동시에 요구됩니다. 봉제 공정에서는 단순한 부착을 넘어, 하중 분산을 위한 보강재 삽입과 특수 보강 스티치(X-box, Bartack) 공정이 수반됩니다.
[기술적 확장: 물리적 메커니즘 및 산업적 중요도] 물리적 관점에서 핸들은 '점(Point)의 결합을 통한 면(Surface)의 지지'를 수행합니다. 사용자가 핸들을 들어 올릴 때 발생하는 인장 응력(Tensile Stress)은 핸들 본체를 지나 본체와 연결된 부착점(Attachment Point)에 집중됩니다. 이때 하중이 특정 스티치 한두 땀에 집중되면 원단이 찢어지는 '천공 효과(Perforation Effect)'가 발생하므로, 이를 방지하기 위해 하중을 넓은 면적으로 분산시키는 내부 보강재(Reinforcement)와 패턴 스티치가 필수적입니다.
산업 현장에서 핸들은 제품의 '품질 체감 지수'를 결정하는 첫 번째 요소입니다. 소비자가 제품을 처음 접할 때 가장 먼저 만지는 부위이기 때문입니다. 따라서 단순한 강도 확보를 넘어, 내부 심재(Filler)의 밀도에 따른 그립감, 에지 페인트의 매끄러움, 스티치의 일관성 등이 브랜드의 기술력을 상징합니다. 대체 기법인 숄더 스트랩(Shoulder Strap)이 하중을 어깨로 분산하여 장시간 운반에 유리하다면, 핸들은 즉각적인 제어력과 정밀한 이동을 가능하게 하는 차별점이 있습니다.
¶ 정의
물리적으로 손잡이는 본체와 결합되는 부착점(Attachment point)과 사용자가 잡는 그립부(Grip area)로 나뉩니다. 재질에 따라 웨빙(Webbing), 가죽(Leather), 본체 원단(Self-fabric), 합성수지(Plastic/Rubber) 등으로 제작됩니다. 가방 제조 시 손잡이의 내구성은 제품 전체의 품질 등급을 결정하는 핵심 지표이며, 이를 위해 내부에는 심재(Filler)를 넣어 그립감을 개선하고, 단면은 에지 페인트(Edge Paint)나 해리(Binding) 공정으로 마감합니다.
[기술적 확장: 작동 원리 및 국가별 실무 차이] 봉제 메커니즘 측면에서 핸들 제작은 '다층 구조의 일체화' 공정입니다. 외피(Shell), 심재(Filler), 보강재(Interlining)라는 서로 다른 물성의 재료를 하나의 바늘이 관통하며 결합해야 합니다. 이때 각 층의 밀도가 다르기 때문에 상하 이송량이 일치하지 않으면 핸들이 휘거나 뒤틀리는 '트위스트 현상'이 발생합니다. 이를 해결하기 위해 바늘, 톱니, 노루발이 동시에 원단을 밀어주는 종합이송(Unison Feed) 방식이 표준으로 사용됩니다.
현대 공장에서는 다음과 같은 국가별 실무 차이를 보입니다: * 한국(KR): 고난도 가죽 핸들 및 샘플 제작에 강점이 있으며, '모찌테'라는 용어와 함께 정밀한 에지 마감(기리메) 퀄리티를 극도로 중시합니다. * 베트남(VN): 대규모 라인 생산 시스템에 최적화되어 있습니다. 핸들만을 전문적으로 생산하는 '프렙(Prep) 라인'을 별도 운영하여 본 조립 라인의 생산성을 극대화하며, 자동 패턴 타커(Pattern Tacker) 활용도가 매우 높습니다. * 중국(CN): 다양한 합성 자재와 금속 장식(Hardware)의 결합 기술이 발달해 있습니다. 원가 절감을 위한 고속 봉제 세팅과 특수 지그(Jig) 개발에 능숙합니다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (Lockstitch), Class 304 (Zigzag Stitch) | 보강 시 304/308 사용 |
| 주요 재봉기 유형 | 종합이송 재봉기 (Walking Foot), 컴퓨터 바택 (Pattern Tacker) | 두꺼운 자재 밀림 방지 |
| 추천 모델 | Juki LU-2810, Juki LK-1900BN, Brother S-7250A | 자동 사절 및 고토크 기종 |
| 바늘 시스템 | DP×17 (18#~23#), DP×5 (14#~16#) | 가죽/중량물은 DP×17 필수 |
| 표준 SPI | 6 ~ 10 SPI (2.5mm ~ 4.0mm 땀길이) | 고하중 부위는 6~8 SPI 권장 |
| 재봉사 구성 | 바늘실: 20/3, 30/3 (Bonded Nylon) / 밑실: 동일 | 고강력 나일론/폴리사 사용 |
| 최대 봉제 속도 | 2,000 ~ 2,500 spm | 종합이송 기종의 안정적 속도 |
| 적합 원단 | Canvas, Synthetic Leather, Genuine Leather, Nylon Webbing | 하중 지지력이 있는 소재 |
| 장력 수치 (Towa 기준) | 상실: 180 ~ 280g / 밑실: 25 ~ 40g | 소재 두께 및 실 번수에 따라 가변 |
| 에지 페인트 건조 조건 | 온도 25~30℃, 습도 45~60% | 자연 건조 권장, 강제 건조 시 균열 주의 |
| 바늘 끝 형태 (Point) | LR (Leather Left Twist), R (Round), SES (Light Ball Point) | 소재에 따른 관통 저항 최적화 |
| 윤활 시스템 | 실리콘 오일 탱크 (Thread Lubricator) 장착 권장 | 고속 봉제 시 실 끊어짐 방지 |
¶ 적용 분야

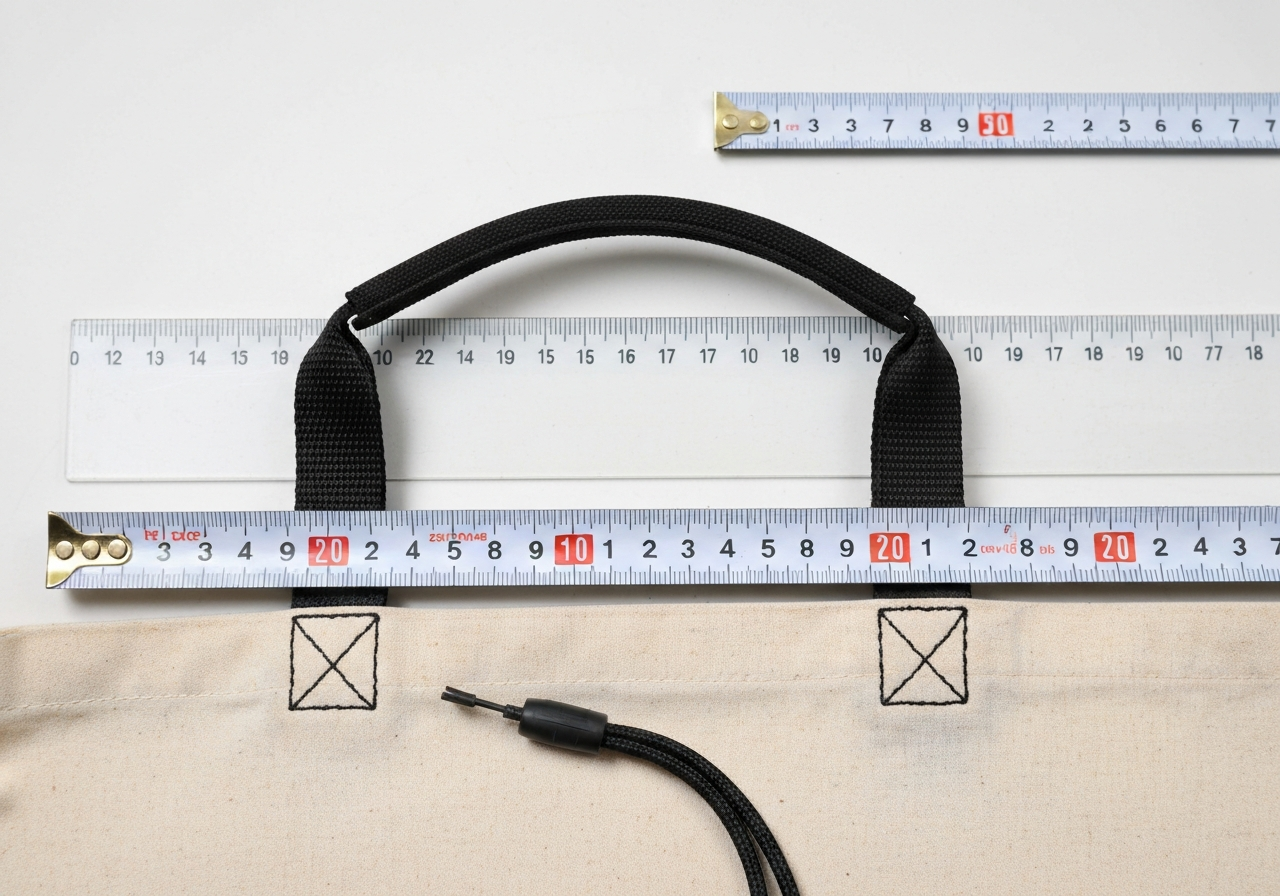

- 가방 및 잡화: 토트백(Tote bag)의 상단 핸들, 백팩의 상단 루프(Haul Loop), 서류가방의 가죽 핸들, 여행용 캐리어의 보조 손잡이.

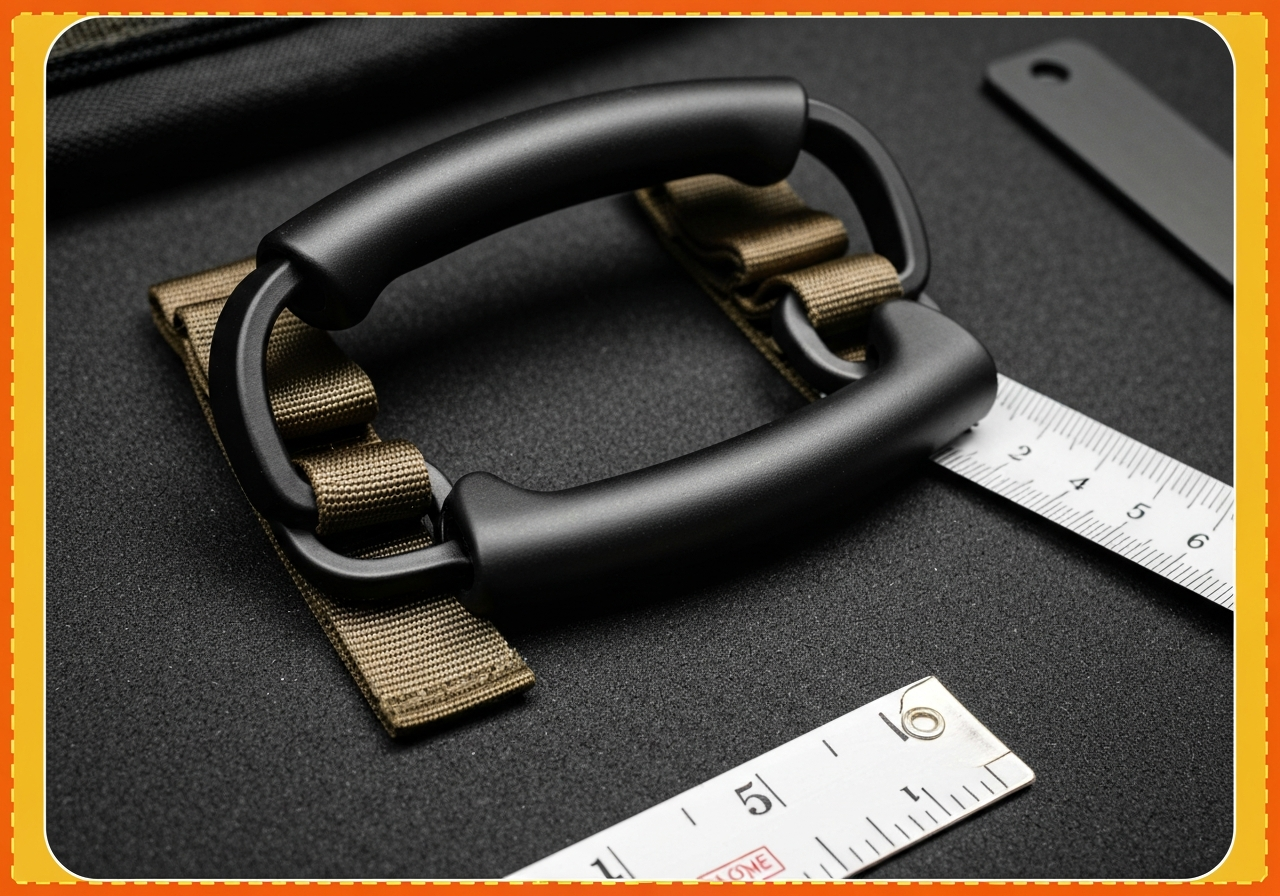

- 의류 및 워크웨어: 코트나 재킷 내부의 행거 루프(Hanger Loop), 워크웨어의 도구 걸이용 루프, 전술 조끼(Tactical Vest)의 드래그 핸들.

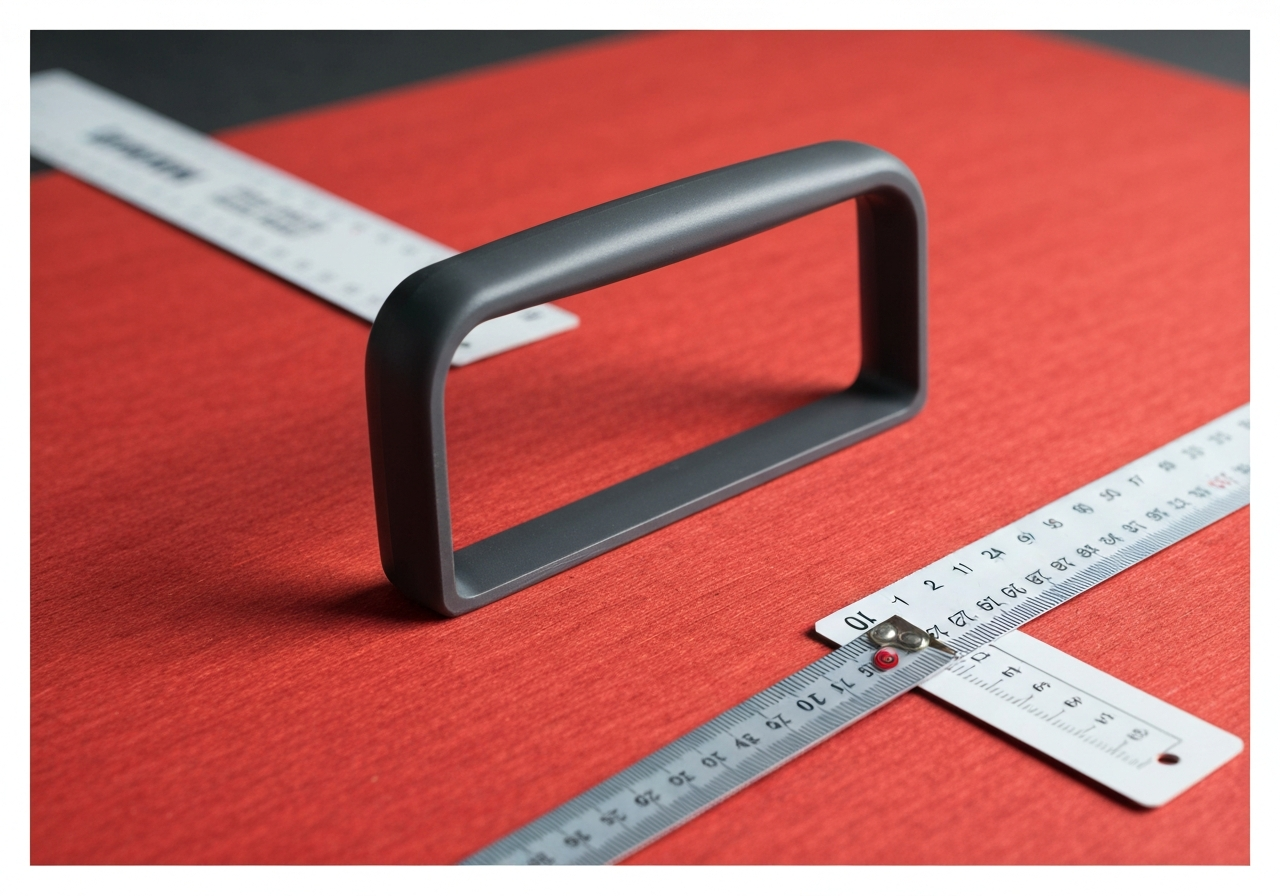

- 산업용 및 특수 목적: 대형 톤백(FIBC)의 인양 루프, 낙하산 하네스 손잡이, 의료용 들것의 운반 손잡이.
[기술적 확장: 업종별 세부 적용 및 사양 차이] 1. 아웃도어/스포츠웨어: * 부위: 백팩 어깨끈 상단 연결부(Load Lifter), 하이드레이션 팩 고정 루프. * 특징: 고밀도 나일론 웨빙을 주로 사용하며, 땀길이를 8 SPI 정도로 설정하여 인장 강도를 극대화합니다. 실은 내광성이 강한 폴리에스터 고강력사를 선호합니다. 2. 비즈니스/럭셔리 가방: * 부위: 브리프케이스 라운드 핸들, 토트백 핸들 부착부(Attache). * 특징: 가죽 내부에 EVA 폼이나 PVC 튜브 심재를 삽입합니다. 6~7 SPI의 넓은 땀길이로 고급스러운 스티치 라인을 강조하며, 바늘은 가죽 전용 LR(좌사선) 촉을 사용하여 스티치가 사선으로 예쁘게 눕도록 세팅합니다. 3. 전술 및 군용 장비(Tactical): * 부위: 플레이트 캐리어(Plate Carrier) 후면의 드래그 핸들(부상병 후송용). * 특징: 최소 500D 이상의 코듀라 원단과 밀스펙(Mil-Spec) 웨빙을 사용합니다. 부착 부위는 단순 X-Box를 넘어 3중 겹침 봉제와 바택(Bartack)을 병행하며, 인장 강도 150kg 이상을 견뎌야 합니다.
¶ 주요 결함 및 해결 방안
- 손잡이 탈락 (Handle Pull-out) - 원인: 부착 부위의 원단 강도 부족 또는 보강 스티치 누락. - 해결: 부착점 내부에 비직조 보강재(Non-woven)나 타포린(Tarpaulin)을 삽입하고, X-박스 스티치 또는 리벳(Rivet)으로 물리적 결합력을 강화함.
- 스티치 터짐 (Stitch Cracking) - 원인: 하중 대비 실의 인장 강도 부족 또는 너무 촘촘한 SPI(원단 천공 효과). - 해결: 실의 번수를 높이고(예: 30/3 → 20/3), SPI를 6~8 수준으로 낮추어 원단 조직의 손상을 최소화함.
- 좌우 비대칭 및 위치 이탈 (Uneven Length/Position) - 원인: 재단 오차 또는 봉제 시 상하판 이송 밀림 현상. - 해결: 조립 지그(Jig)를 사용하거나 본체에 노치(Notch) 표시를 명확히 함. 종합이송(Walking foot) 기계를 사용하여 밀림을 방지함.
- 심재 이탈 및 꼬임 (Filler Shifting) - 원인: 핸들 내부 심재가 고정되지 않아 사용 중 한쪽으로 쏠림. - 해결: 심재 삽입 후 양끝단을 가봉(Basting) 처리하거나, 내부 접착 공정을 추가하여 유동을 방지함.
- 에지 페인트 균열 (Edge Paint Cracking) - 원인: 건조 온도 불량 또는 약품의 유연성 부족(저가형 약품 사용). - 해결: 샌딩(Sanding) 공정을 2회 이상 실시하고, 유연성이 높은 폴리우레탄 계열 에지 코트를 다회 도포 및 자연 건조함.
- 바늘 열 손상 (Needle Heat Damage) - 원인: 고속 봉제 시 바늘 열로 인해 합성 섬유(나일론 등)가 녹아 붙음. - 해결: 바늘 냉각 장치(Needle Cooler)를 사용하거나 실리콘 오일을 실에 도포하여 마찰열을 줄임.
- 땀뜀 (Skip Stitch) - 원인: 핸들의 급격한 두께 변화 부위에서 노루발 압력 불균형 또는 바늘 휨 현상. - 해결: 바늘 가드(Needle Guard)를 조정하고, 두꺼운 부위 통과 시 속도를 감속함.
[실전 트러블슈팅 노하우] * 현장 팁 1: 핸들 부착 시 밑실이 겉돌거나 땀이 뜬다면, 가마(Hook)와 바늘 사이의 간극(Clearance)을 0.05mm 이하로 재조정하십시오. 특히 두꺼운 핸들은 바늘이 휠 가능성이 높으므로 바늘 가드 세팅이 필수적입니다. * 현장 팁 2: 가죽 핸들 봉제 시 노루발 자국이 남는다면, 노루발 바닥에 테플론 테이프를 부착하거나 압력을 최소화한 상태에서 보조 풀러(Puller)를 사용하여 이송력을 보조하십시오.
¶ 품질 검사 기준 (QC Standard)
- 인장 강도 테스트 (Tensile Strength): 바이어 요구 사양(예: 30kg~50kg 하중에서 24시간 정적 부하 또는 5,000회 동적 충격 테스트) 충족 여부. (ASTM D5034 준용)
- 대칭성 및 위치 오차: 가방 중심선으로부터 좌우 손잡이 간격 및 높이 오차 3mm 이내 (AQL 2.5 기준).
- 스티치 정렬 (Stitch Alignment): 보강 스티치(X-Box)의 끝단이 정확히 일치해야 하며, 실 뭉침이나 땀뜀(Skip stitch)이 없어야 함.
- 마감 상태 (Finishing): 실밥 제거(Trimming) 상태, 에지 코트의 넘침이나 빈 곳 확인, 금속 장식(D-Ring 등)의 스크래치 유무.
- 그립감 검사: 내부 심재의 두께가 일정하며, 손으로 잡았을 때 이물감이나 딱딱한 부위가 없는지 확인.
- 색상 견뢰도 (Color Fastness): 핸들은 손의 땀과 마찰이 잦으므로, 마찰 견뢰도(Crocking Test) 4급 이상 확보 필수.
¶ 공장 실무 용어 및 은어
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 핸들 / 손잡이 | 공식 명칭 |
| 한국어 (KR) | 모찌테 (持ち手) | 일본어 유래, 현장 고령 기술자 및 패턴실에서 주로 사용 |
| 일본어 (JP) | ハンドル / 持ち手 | 가방 손잡이를 지칭하는 전문 용어 |
| 베트남어 (VN) | Quai xách / Tay cầm | 가방 손잡이 및 잡는 부위의 일반적 명칭 |
| 중국어 (CN) | 手提 (Shǒutí) / 手把 (Shǒubǎ) | 손잡이 부위 및 핸들 유닛 지칭 |
| 현장 은어 | "개뼈다귀" | 핸들 끝단 보강 모양이 뼈다귀 형태일 때 사용하는 은어 |
| 현장 은어 | "기리메" | 에지 페인트(Edge Paint) 공정을 지칭하는 일본어식 은어 |
| 현장 은어 | "아테" | 보강을 위해 덧대는 원단이나 보강재를 지칭 (일본어 '아테누노'에서 유래) |
| 현장 은어 | "해리" | 핸들 가장자리를 바인딩 처리하는 공정 (Binding) |
¶ 장비 세팅 및 공정 가이드
- 장력 설정 (Tension): 손잡이는 여러 겹의 원단과 심재가 겹쳐지므로, 상실 장력을 평소보다 15~20% 높게 설정하여 밑실이 원단 중간에 안정적으로 형성되게 함. Towa 장력계 기준, 가방용 20/3 나일론사 사용 시 상실 220g 내외가 적당함.
- 노루발 압력 및 스트로크: 웨빙 봉제 시 원단이 밀리지 않도록 노루발 압력을 높이되, 가죽의 경우 노루발 자국(Presser mark) 방지를 위해 플라스틱 노루발을 사용하거나 압력을 미세 조정함.
- 바늘 선택:
- 가죽 핸들: 원단 찢어짐 방지 및 스티치 모양을 위해 LR(좌사선) 또는 LL 바늘 사용.
- 웨빙/합성섬유: 원단 조직 파괴를 줄이기 위해 둥근 팁(SES/Ball point) 바늘 사용.
- 이송 조정 (Feed Dog): 두꺼운 부위 진입 시 노루발의 교차 상승 높이(Walking stroke)를 높게 설정하여 땀길이가 짧아지는 현상을 방지함. Juki LU-2810 기종의 경우 다이얼을 통해 교차 상승량을 1~9mm까지 조절 가능함.
- 스카이빙 (Skiving): 가죽 핸들 제작 시 겹치는 부위의 두께를 줄이기 위해 끝단을 얇게 깎아내는 공정. 포르투나(Fortuna) 스카이빙 기계 세팅 시 각도와 두께(0.5mm~0.8mm) 관리가 핵심.
¶ 공정 흐름도 (Process Flowchart)
¶ 기술 심화: 핸들 형태별 봉제 특성
- 플랫 핸들 (Flat Handle):
- 구조: 웨빙이나 원단을 여러 번 접어 평평하게 박음질한 형태.
- 핵심: 접힘 부분의 두께가 일정해야 하며, 에지 스티치(Edge Stitch)의 간격이 1.5mm~2.0mm로 일정하게 유지되어야 함.
- 라운드 핸들 (Round Handle):
- 구조: 심재를 중심으로 원단을 감싸 원통형으로 제작.
- 핵심: '파이핑 노루발(Piping Foot)'을 사용하여 심재에 최대한 밀착하여 봉제해야 함. 봉제 후 심재가 안에서 놀지 않도록 내부 접착제(Neoprene Glue 등) 도포가 필수적임.
- 패디드 핸들 (Padded Handle):
- 구조: 손이 닿는 부분에 EVA 폼이나 스펀지를 넣어 쿠션감을 준 형태.
- 핵심: 쿠션의 시작과 끝부분의 단차(Step)를 자연스럽게 깎아내는 '스카이빙(Skiving)' 공정이 품질을 좌우함.
- 인테그레이티드 핸들 (Integrated Handle):
- 구조: 본체 원단과 핸들이 일체형으로 재단된 형태.
- 핵심: 핸들 구멍(Die-cut hole) 부위의 해리(Binding) 마감이 매끄러워야 하며, 곡선 부위의 땀길이가 일정해야 함.
¶ 관련 항목
- 웨빙 (Webbing): 손잡이의 주재료로 사용되는 고밀도 직조 띠(나일론, 폴리프로필렌 등).
- 보강재 (Reinforcement): 부착 부위의 찢어짐 방지를 위해 내부에 덧대는 타포린, 본딩 부직포, 살파(Salpa) 등.
- 바택 (Bartack): 하중이 집중되는 곳에 사용하는 고밀도 지그재그 보강 봉제 (ISO 304).
- 심재 (Filler): 입체감과 그립감을 위해 내부에 넣는 로프, 튜브, EVA 폼 자재.
- 종합이송 (Unison Feed): 상하 노루발과 바늘, 톱니가 동시에 움직여 두꺼운 핸들을 밀림 없이 박는 재봉 방식.
- 에지 코트 (Edge Coat): 가죽이나 합성피혁의 절단면을 마감하는 특수 도료. 한국 현장에서는 '기리메'로 통칭됨.
- 리벳 (Rivet): 봉제만으로 부족한 강도를 보완하기 위해 사용하는 금속 결합 부자재.
- D-링 (D-Ring): 핸들과 본체를 연결하는 금속 고리 장식.
