¶ 개요
열전사(Heat Transfer)는 특수 코팅된 캐리어 필름(주로 PET) 또는 전사지에 인쇄된 디자인을 열압착기(Heat Press)를 사용하여 원단 표면에 고착시키는 후가공 공법이다. 필름 뒷면에 도포된 핫멜트(Hot-melt) 접착 성분이 특정 온도에서 용융되면서 원단의 섬유 조직 사이로 침투하여 물리적·화학적으로 결합하는 메커니즘을 가진다. 본 공정은 ISO 4915 스티치 분류에 해당하지 않는 무봉제(Bonding/Printing) 공정으로 분류되며, 복잡한 다색 그래픽이나 미세한 텍스트를 구현하는 데 최적화되어 있다.
열전사는 현대 의류 제조 공정에서 실크스크린 나염(Screen Print)과 자수(Embroidery)의 한계를 극복하는 핵심 대안으로 자리 잡았다. 물리적 메커니즘 측면에서 볼 때, 이는 단순한 표면 부착이 아니라 열가소성 수지가 섬유의 기공(Pore) 사이로 파고들어 굳어지는 '기계적 투묘 효과(Mechanical Anchoring Effect)'를 이용한다. 실크스크린이 다량의 폐수와 화학물질을 발생시키는 것과 달리, 열전사는 필요한 부분에만 디자인을 전사하므로 친환경적이며 공정 효율이 높다. 특히 소량 다품종 생산(POD, Print On Demand) 체제에서 제판 비용과 시간을 획기적으로 단축할 수 있어 한국, 베트남, 중국의 글로벌 벤더 공장에서 필수적인 공정으로 취급된다. 자수와 비교했을 때 원단에 바늘 구멍을 내지 않아 방수 기능성 의류의 심실링(Seam Sealing) 유지에 유리하며, 피부 자극이 없어 언더웨어나 스포츠웨어의 태그리스(Tagless) 라벨로 독보적인 위치를 점하고 있다.
¶ 기술적 정의 및 메커니즘
열전사는 단순한 인쇄를 넘어 자재의 층상 구조(Layer Structure) 이해가 필수적이다. - 캐리어 필름(Carrier Film): 디자인을 유지하고 열 전달을 매개하는 PET 소재의 투명/반투명 시트. 보통 50~100미크론 두께가 사용되며, 정전기 방지 처리가 된 제품이 선호된다. - 이탈층(Release Layer): 열 가해 시 디자인 층이 필름에서 원활하게 분리되도록 돕는 코팅. 실리콘 또는 왁스 계열이 사용되며, 박리 강도(Peel Force)를 결정한다. - 잉크층(Ink Layer): 실크스크린, 디지털(Cymk), 또는 오프셋 방식으로 인쇄된 디자인 본체. 안료(Pigment)와 바인더의 결합체로, 내광성과 내세탁성을 결정한다. - 화이트 베이스층(White Base Layer): 유색 원단 위에서 디자인의 발색도를 높이기 위해 잉크층 밑에 도포하는 은폐층. 주로 이산화티타늄(TiO2) 성분이 포함된다. - 핫멜트층(Hot-melt Adhesive): TPU(Thermoplastic Polyurethane), PES(Polyester), PA(Polyamide) 수지로 구성된 접착층. 원단 종류에 따라 수지의 배합이 달라진다. TPU는 신축성이 좋고, PA는 나일론 접착력이 우수하다.
물리적·기계적 작동 원리는 열가소성 수지의 '유리전이온도(Tg)'와 '용융 흐름'에 기반한다. 프레스기의 상판이 내려와 열과 압력을 가하면, 고체 상태의 핫멜트가 액상으로 변하며 섬유 가닥 사이로 침투한다. 이때 압력(Pressure)은 수지가 섬유 내부 깊숙이 박히도록 돕는 동력을 제공하며, 시간(Dwell Time)은 수지가 충분히 흐를 수 있는 유동성을 확보해준다.
역사적으로 열전사는 1950년대 전사지의 발명 이후, 1970년대 스포츠웨어의 보급과 함께 급성장했다. 초기에는 단순한 고무 질감의 패치 형태였으나, 현재는 0.1mm 이하의 미세 라인까지 구현 가능한 디지털 DTF(Direct to Film) 기술로 진화했다. 현장 인식 측면에서 한국 공장은 주로 고부가가치 샘플 및 고난도 기능성 의류(심리스 등)에 열전사를 정밀하게 적용하는 경향이 있으며, 베트남과 중국의 대규모 공장에서는 자동화된 롤러 프레스(Continuous Press)를 통해 대량 생산 효율성을 극화하는 데 초점을 맞춘다. 특히 중국 시장은 '탕화(烫画)'라는 명칭으로 저가형부터 고가형까지 가장 넓은 스펙트럼의 전사지 공급망을 보유하고 있다.
¶ 상세 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 공정 분류 | 후가공 / 무봉제 접합 (Finishing / Bonding) | ISO 4915 미해당 |
| 기계 유형 | 공압식(Pneumatic), 수동식(Manual), 롤러식(Continuous) | 생산량 및 원단 특성에 따라 선택 |
| 주요 장비 모델 | Hashima HP-450M, Stahls' Hotronix Fusion IQ, Insta 256 | 글로벌 표준 장비 (H&H AI-001 등 심리스 장비 포함) |
| 가열 방식 | 상판 가열식 (Upper Platen Heating) | 하판 가열 병행 모델(Dual Heat) 존재 |
| 표준 온도 | 140°C ~ 165°C (±5°C 편차 관리) | 필름 및 원단 내열성에 따름 (저온 필름은 120°C) |
| 표준 압력 | 3 ~ 5 kg/cm² (40 ~ 60 PSI) | 공압식 기준 (수동식은 Medium-Firm 압력) |
| 표준 시간 | 10 ~ 15 seconds | Dwell Time (원단 두께에 따라 가감) |
| 적합 원단 | 면, 폴리에스터, 나일론, 스판덱스 | 발수 가공(DWR) 원단은 전용 High-Bond 필름 필요 |
| 핫멜트 융점 | 110°C ~ 130°C (저온용), 140°C ~ 160°C (일반용) | 원단 수축률 및 변색 온도 고려 결정 |
| 박리 방식 | Hot Peel, Warm Peel, Cold Peel | 필름 제조사 TDS(Technical Data Sheet) 준수 |
| 보관 조건 | 온도 20~25°C, 습도 40~60% | 습기 노출 시 핫멜트 가수분해 위험 |
¶ 적용 분야

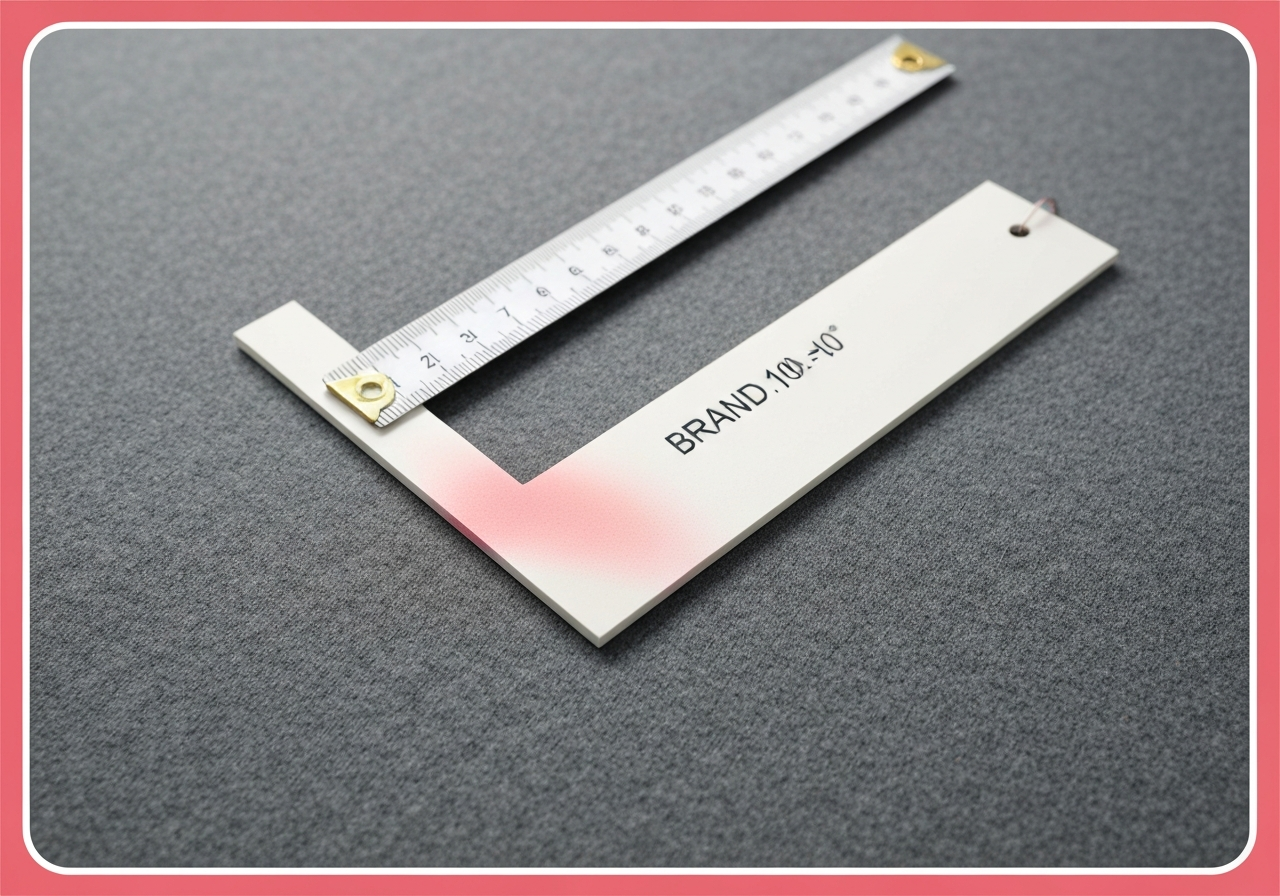

- 의류(Apparel):

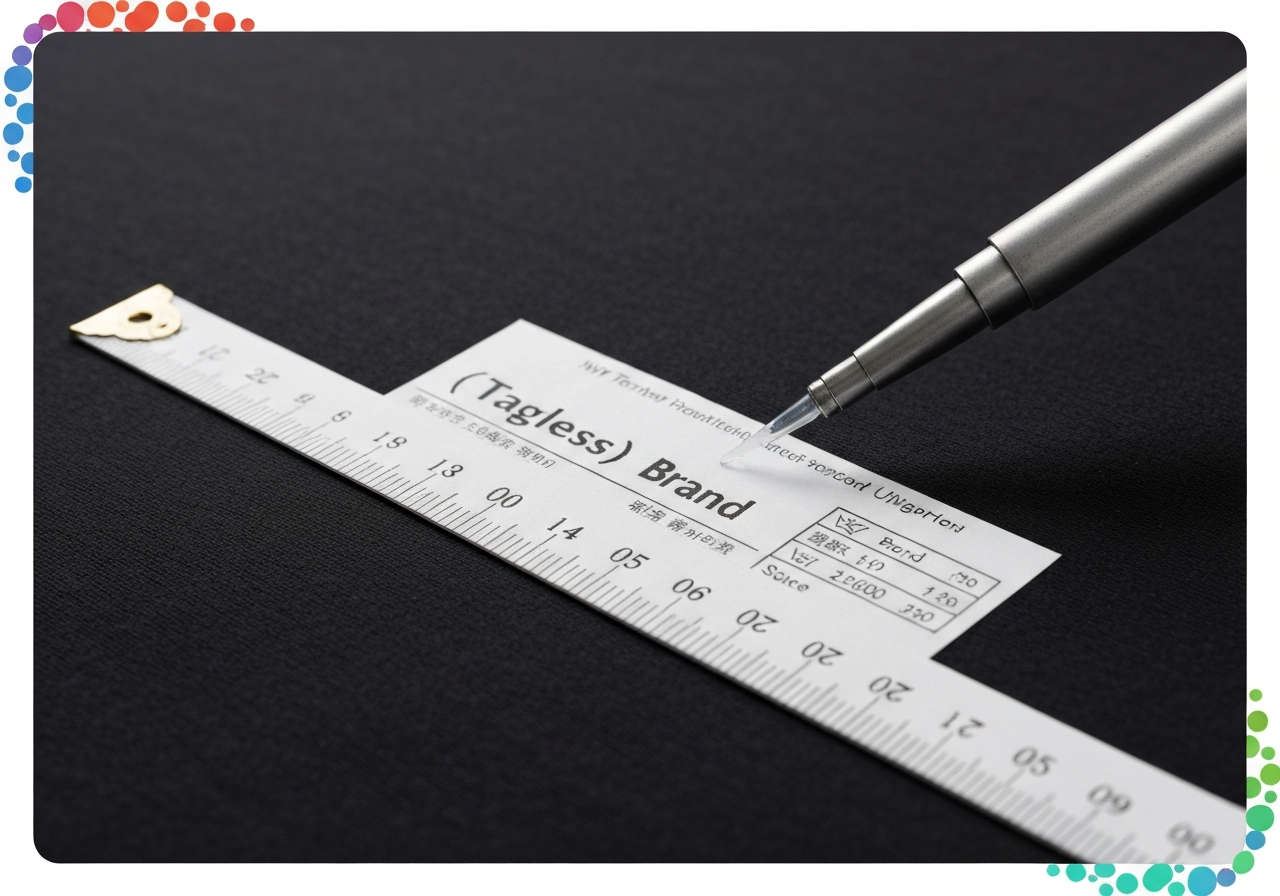

- **태그리스(Tagless) 라벨**: 목 뒷부분의 케어 라벨을 전사로 대체하여 착용감 개선 및 브랜드 아이덴티티 강화.
- **스포츠 웨어**: 선수 배번, 팀 로고, 스폰서십 로고. 자수 대비 경량화가 가능하며 신축성 원단(Lycra 등) 대응력이 우수함.

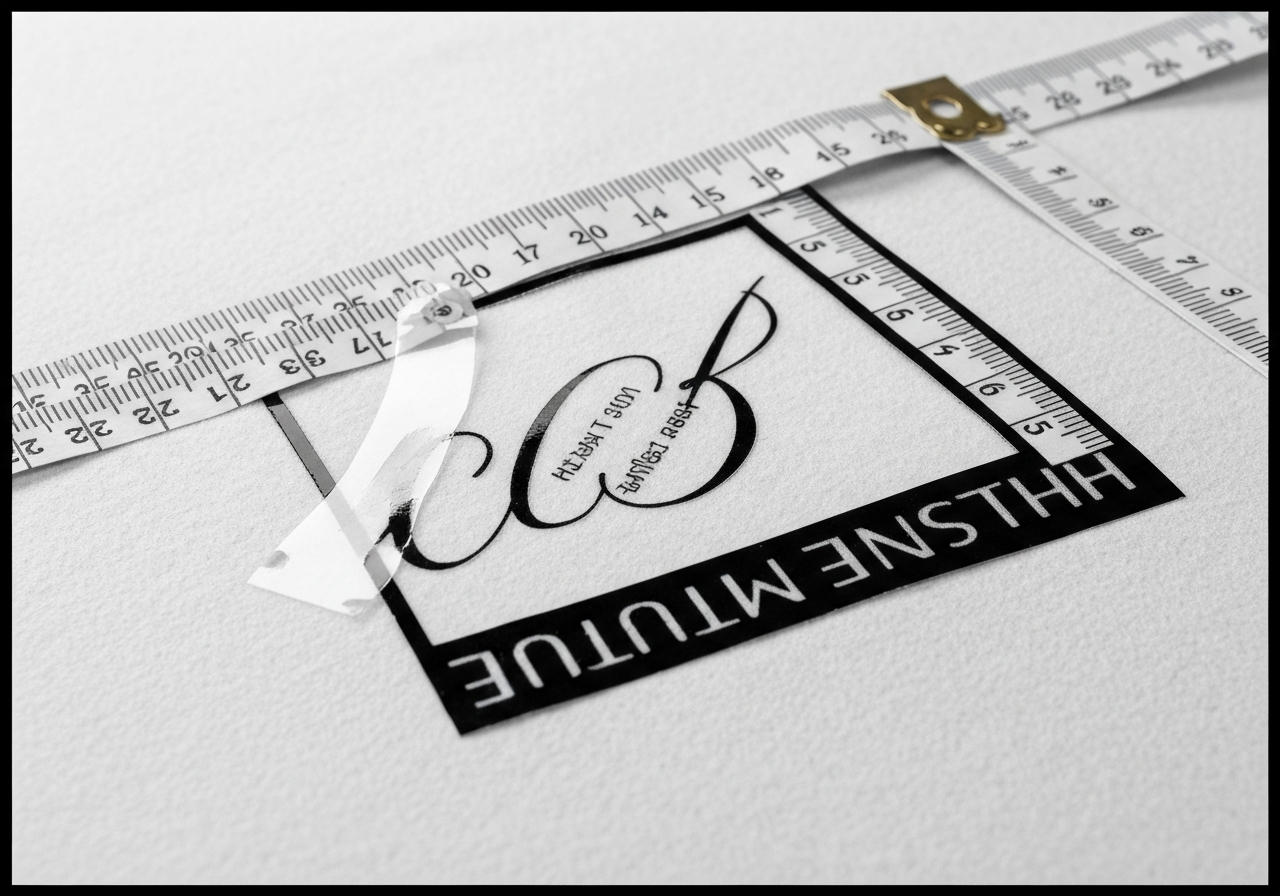

- **기능성 의류**: 야간 시인성 확보를 위한 반사(Reflective) 테이프 및 로고. 3M Scotchlite 등 고휘도 자재 사용.

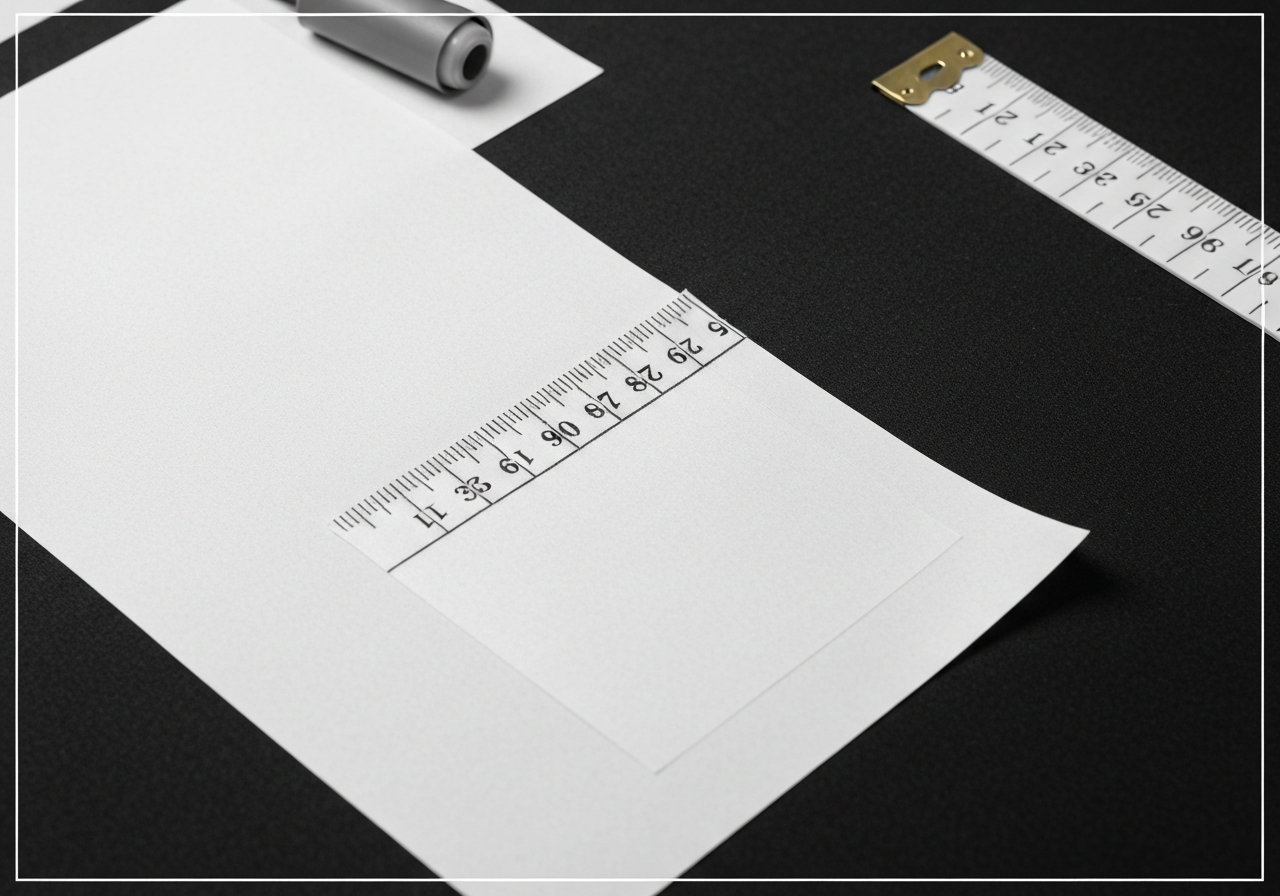

- **심리스(Seamless) 의류**: 봉제선 없이 원단을 접합하거나 장식할 때 사용. H&H 또는 Macpi 장비 활용.

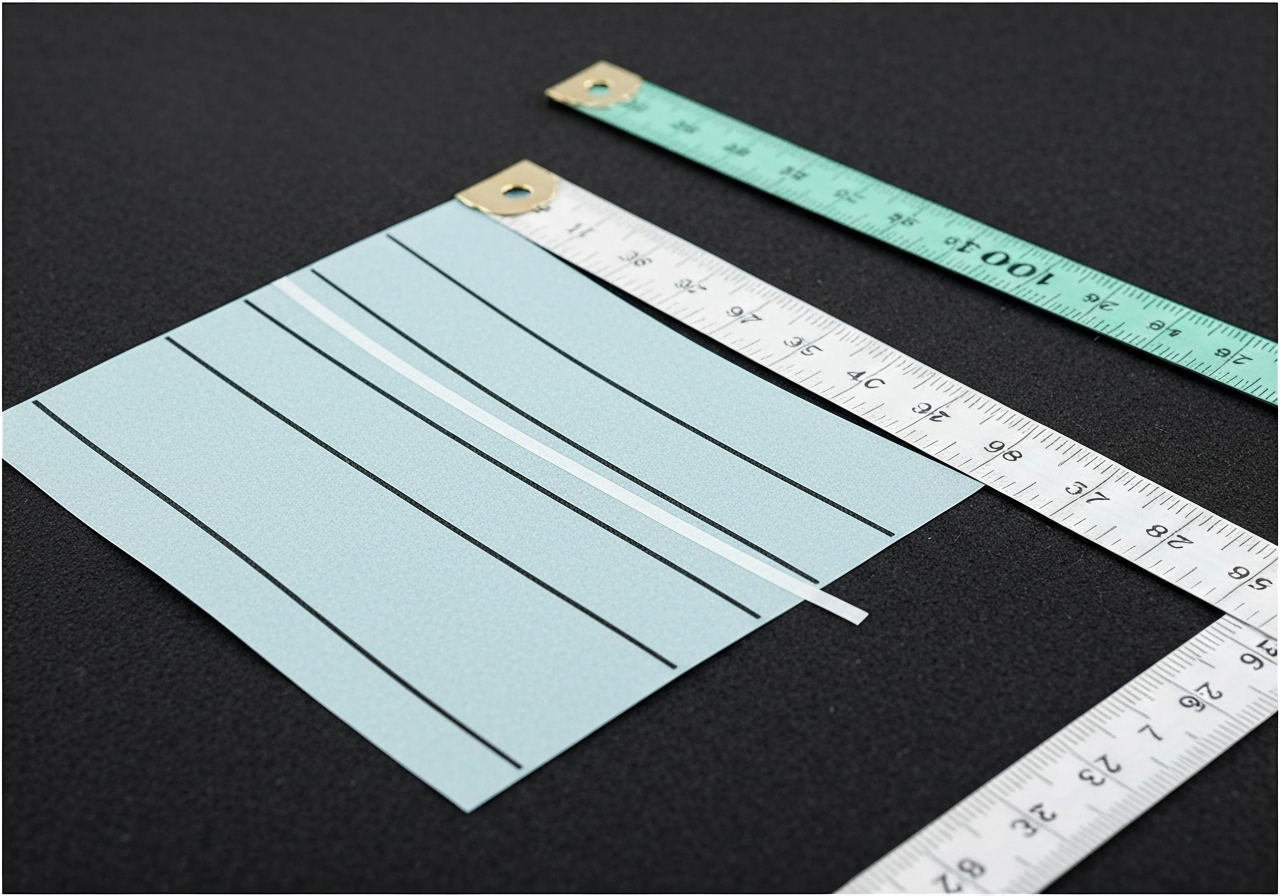

- 가방 및 잡화(Bags & Accessories):

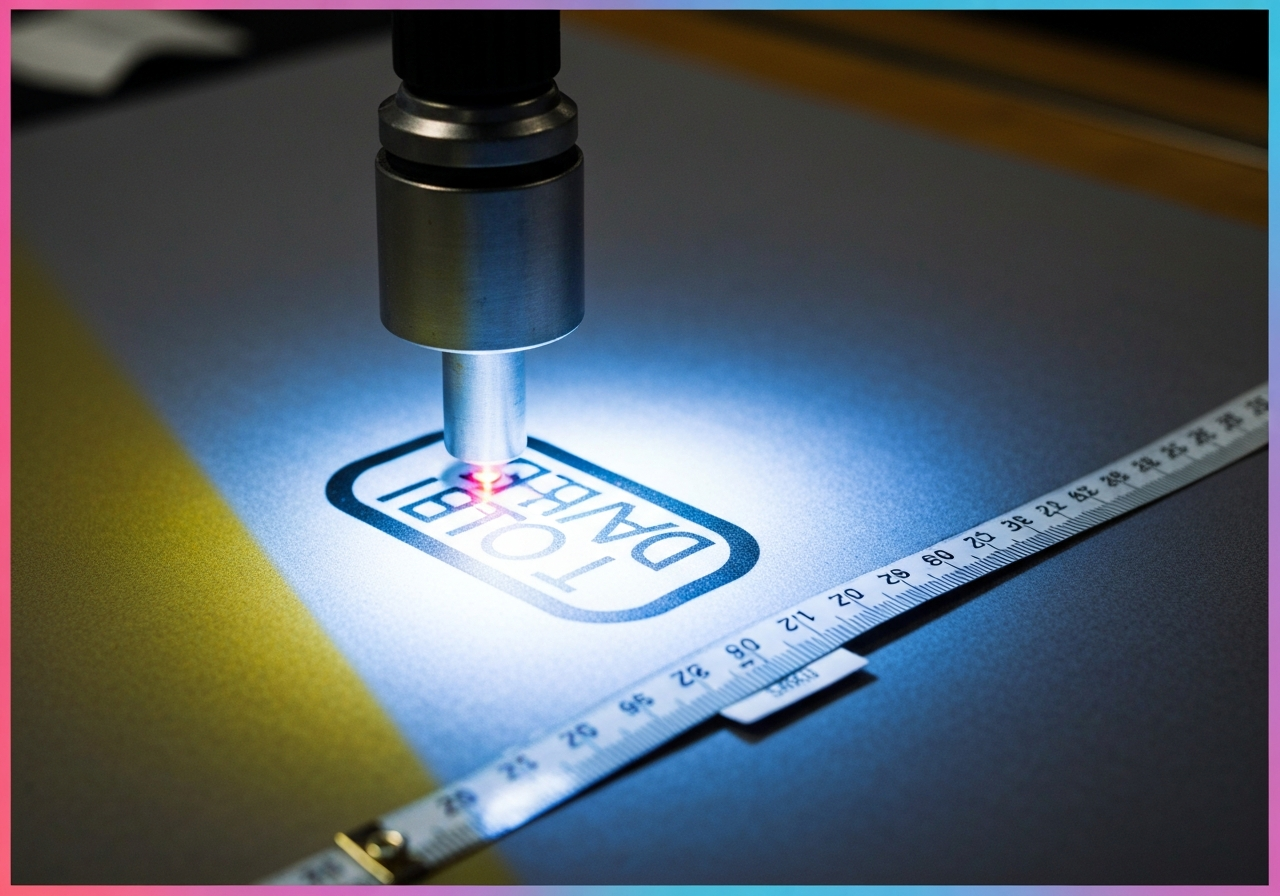

- **브랜드 로고**: 백팩, 에코백, 파우치의 전면 로고. 캔버스나 나일론 옥스퍼드 원단에 주로 적용.
- **장식 요소**: 자수로 구현하기 힘든 미세한 그라데이션 그래픽 및 실리콘 입체 로고(3D Heat Transfer).

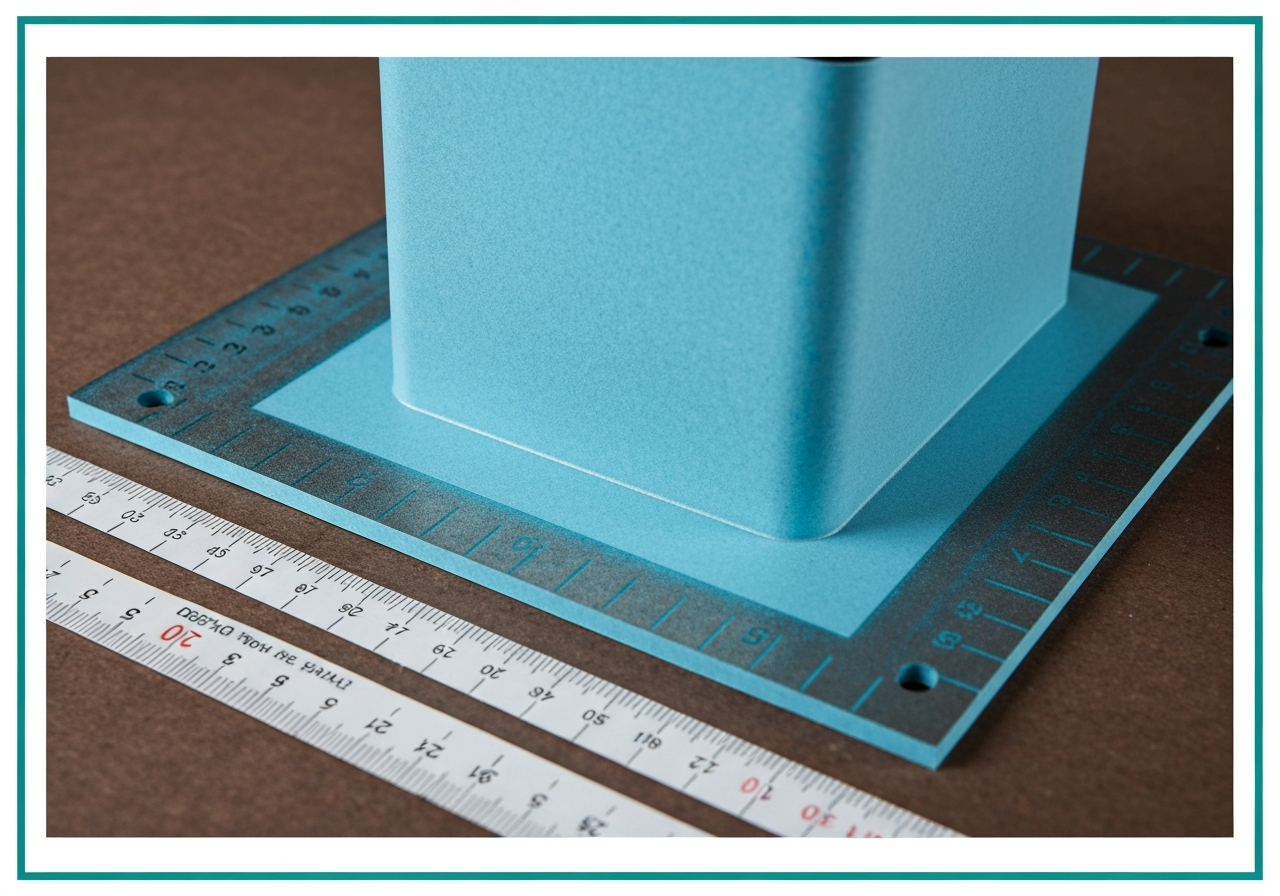

- 산업용(Industrial):
- **안전복**: EN ISO 20471 기준을 충족하는 고가시성(High-Visibility) 반사 자재 부착.
- **자동차 시트**: 에어백 경고 문구 및 시트 내부 식별 마크. 내구성과 내열성이 극도로 요구됨.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 박리 (Peeling) - 원인: 압력 부족, 온도 미달, 또는 원단 표면의 실리콘/발수 가공층(DWR)이 접착 방해. - 해결: 프레스기 압력을 재설정하고 디지털 온도계로 상판 실측 온도를 보정한다. 발수 원단일 경우 'High-Bond' 또는 'Nylon-Bond' 전용 필름을 사용한다.
- 승화 이염 (Dye Migration) - 원인: 고온 작업 시 폴리에스터 원단의 분산 염료가 기화하여 전사지 위로 올라옴(특히 흰색 전사물이 핑크색으로 변함). - 해결: 130°C 이하에서 작업 가능한 저온 전사 필름을 사용하거나, 활성탄 층(Anti-migration Blocker)이 포함된 이염 방지 필름을 선택한다.
- 원단 눌음 및 광택 (Scorching/Shine Mark) - 원인: 과도한 열 또는 노출 시간 초과로 섬유가 변색되거나 눌림. 특히 나일론이나 민감한 합성섬유에서 빈번함. - 해결: 온도를 낮추고 시간을 단축한다. 테플론 시트(Teflon Sheet)를 덮어 열을 분산시키거나 하부 패드의 높이를 조절하여 압력을 분산시킨다.
- 기포 발생 (Bubbling/Pitting) - 원인: 원단 내 잔류 습기가 열에 의해 기화하면서 갇힘. 또는 핫멜트 도포 불균일. - 해결: 전사 전 2~3초간 'Pre-pressing(예열)'을 실시하여 습기를 완전히 제거한다.
- 잔여물 및 고스팅 (Ghosting) - 원인: 필름 제거 시 위치가 미세하게 밀리거나 정전기로 인해 잉크가 번짐. - 해결: 내열 테이프로 필름을 고정하고, 필름 사양(Hot/Cold Peel)에 맞는 정확한 온도에서 제거한다.
- 접착제 유출 (Glue Bleed) - 원인: 과도한 압력 또는 온도로 인해 핫멜트가 디자인 라인 밖으로 흘러나옴. - 해결: 압력을 0.5kg/cm² 단위로 낮추며 최적점을 찾는다. 핫멜트 도포량이 적은 정밀 필름으로 교체한다.
- 균열 (Cracking) - 원인: 신축성이 높은 원단(스판덱스 등)에 신축성이 낮은 PVC 계열 필름을 사용함. - 해결: 인장 회복력이 우수한 'Stretch PU' 계열 필름으로 교체한다.
¶ 품질 검사 및 표준 (Quality Control)
- 부착 강도 테스트: ASTM D2724 기준에 준하여 박리 테스트를 실시한다. 현장에서는 핀셋으로 끝부분을 긁어 들뜸 여부를 확인하거나, 'Cross-cut Test'를 통해 격자무늬로 칼금을 내어 테이프로 떼어보는 방식을 사용한다.
- 세탁 견뢰도 (Washing Fastness): ISO 105-C06 기준에 따라 40°C 또는 60°C에서 5회 이상 연속 세탁 후 전사물의 균열, 탈락, 색 빠짐이 없어야 한다. (미검증: 일부 바이어는 20회 세탁 요구)
- 마찰 견뢰도 (Crocking Test): ISO 105-X12 기준에 따라 건식/습식 마찰 시 잉크 묻어남을 확인한다. (최소 4급 이상 권장)
- 신축성 복원 테스트: 원단을 좌우로 100% 인장했을 때 전사 부위가 갈라지지 않고 원상태로 복원되는지 확인한다. (스포츠웨어 필수 항목)
- 외관 검사: 작업지시서 대비 위치 편차 ±2mm 이내, 주변부 접착제 잔여물(Glue mark) 무검출을 원칙으로 한다.
- 유해물질 검사: OEKO-TEX Standard 100 또는 REACH 규정에 따라 프탈레이트, 포름알데히드, 중금속 함유량을 체크한다.
¶ 현장 은어 및 국가별 용어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 전사 / 나염 / 마크 | Jeonsa / Nayeom | 현장에서는 '나염'과 혼용하나 엄밀히는 '전사'가 맞음 |
| 일본어 (JP) | 텐샤 / 아이론 | Tensha / Airon | 熱転写(Netsu-tensha)의 약어 및 다림질 공정 통칭 |
| 베트남어 (VN) | In ép nhiệt / Tem ép | In ep nhiet | 'In'(인쇄) + 'ép'(누르다) + 'nhiệt'(열) |
| 중국어 (CN) | 热转印 / 烫画 | Rezhuan-yin / Tanghua | '烫画(Tanghua)'는 의류용 열전사를 지칭하는 흔한 표현 |
| 영어 (EN) | Heat Press / Heat Seal | Heat Press | 제조 현장에서는 'Heat Seal'과 혼용되기도 함 |
¶ 장비 세팅 및 관리 가이드
- 3대 요소 관리: 온도(Temperature), 시간(Time), 압력(Pressure)을 매일 작업 시작 전 실측한다. (장비 디스플레이 수치와 실제 상판 온도는 다를 수 있으므로 비접촉식 적외선 온도계나 접촉식 표면 온도계로 보정 필수)
- 하부 실리콘 패드(Platen) 관리: 패드가 마모되거나 중앙이 꺼지면 압력이 불균일해져 불량의 원인이 된다. 6개월 주기로 교체하거나 수평 테스트(Paper Test: 사방에 종이를 끼우고 프레스를 내린 뒤 종이가 빠지는 정도 확인)를 실시한다.
- Peel 방식의 엄격한 준수: - Hot Peel: 가열 직후(3~5초 이내) 뜨거울 때 제거. 표면이 매트(Matte)하게 마무리되는 경향이 있음. - Cold Peel: 완전히 식은 후(30초 이상) 제거. 표면이 매끄럽고 광택(Glossy)이 나는 경우가 많음. 이를 혼동하면 표면 질감이 불균일해지거나 잉크가 필름에 딸려 올라오는 접착 불량이 발생한다.
- 단차 극복 지그(Jig) 사용: 지퍼, 단추, 두꺼운 솔기(Seam) 근처에 작업할 경우, 전사 부위만 높여주는 고무 지그나 마우스 패드 재질의 보조 패드를 사용하여 압력이 분산되는 것을 방지한다. 단차가 있는 곳에 그대로 프레싱하면 낮은 쪽은 압력이 전달되지 않아 세탁 후 반드시 떨어진다.
- 전사지 보관: 습도에 민감하므로 반드시 밀봉하여 서늘한 곳에 보관한다. 습기를 먹은 전사지는 핫멜트 성능이 저하되어 'Bubbling'의 주원인이 된다.
¶ 공정 흐름도 (Process Flow)
¶ 관련 항목 및 최신 트렌드
- 핫멜트 (Hot-melt): 열가소성 접착 수지로 전사 품질의 80%를 결정하는 핵심 요소. 최근에는 친환경 수성 핫멜트 사용이 증가하고 있다.
- 승화 전사 (Sublimation): 고체 잉크가 기체로 변하며 섬유 내부로 침투하는 방식. 폴리에스터 100% 백색 원단에 주로 사용되며 이물감이 전혀 없는 것이 특징이다.
- 심 테이프 (Seam Sealing Tape): 방수 의류의 봉제선을 차단하는 열전사 방식의 테이프. 고어텍스(Gore-Tex) 의류의 필수 자재이다.
- 플로킹 (Flocking): 짧은 식모(Fiber)를 전사하여 벨벳이나 스웨이드 질감을 내는 특수 기법.
- DTF (Direct to Film): 최근 급부상한 디지털 전사 방식. 별도의 제판(Screen) 없이 디지털 프린터로 필름에 직접 출력하고 핫멜트 파우더를 도포하여 전사한다. 다품종 소량 생산에 혁신을 가져왔으며, 기존 전사 대비 부드러운 터치감이 장점이다.
- 실리콘 전사 (Silicone Transfer): 두꺼운 입체감을 주는 전사 방식으로, 고급 스포츠 브랜드의 로고에 주로 사용된다. 내열성과 신축성이 매우 뛰어나다.
- 본딩 (Bonding): ISO 4915 외의 무봉제 기술로, 열전사와 유사한 핫멜트 필름을 사용하여 원단과 원단을 직접 접합하는 기술.
¶ 실무 기술자 팁 (Senior Technician's Note)
- 현장 노하우: "온도가 높다고 무조건 잘 붙는 것이 아니다." 과도한 온도는 핫멜트 수지의 분자 구조를 파괴하여 오히려 접착력을 떨어뜨리고 원단의 탄성을 죽인다. 필름 제조사가 제시한 '최적 온도'를 지키는 것이 가장 중요하다.
- 압력의 중요성: 많은 작업자가 온도와 시간에만 집중하지만, 실제 박리 불량의 50% 이상은 '불균일한 압력'에서 온다. 특히 대형 프레스기일수록 중앙과 모서리의 압력 차이를 반드시 체크해야 한다.
- 원단 테스트 필수: 동일한 폴리에스터 원단이라도 염색 처리에 따라 접착력이 완전히 다르다. 대량 생산 투입 전 반드시 '세탁 5회 테스트'를 거쳐 접착 안정성을 확인해야 클레임을 방지할 수 있다.
- 재봉기와의 간섭: 열전사 로고가 봉제선(Seam)과 겹칠 경우, 봉제 시 사용하는 노루발의 압력에 의해 전사물이 손상될 수 있다. 가급적 봉제 완료 후 최종 단계에서 전사 작업을 하거나, 전사 부위를 피해서 봉제하도록 공정을 설계해야 한다. 특히 본봉(Lockstitch) 작업 시 바늘 열에 의해 전사지가 녹아 바늘에 엉겨 붙는 경우(Needle Gumming)가 발생하므로 주의가 필요하다. 이때는 바늘 냉각 장치(Needle Cooler)를 사용하거나 실리콘 오일을 실에 도포하여 마찰열을 줄여야 한다.
- 바늘 시스템: 전사 라벨 주변을 봉제할 때는 원단 손상을 최소화하기 위해 DBx1 또는 DPx5 시스템의 KN(Slim Ball Point) 바늘을 사용하는 것이 권장된다. 바늘 번수는 원단에 따라 #7~#11 사이를 선택하여 전사막의 균열을 방지한다.
