¶ 개요

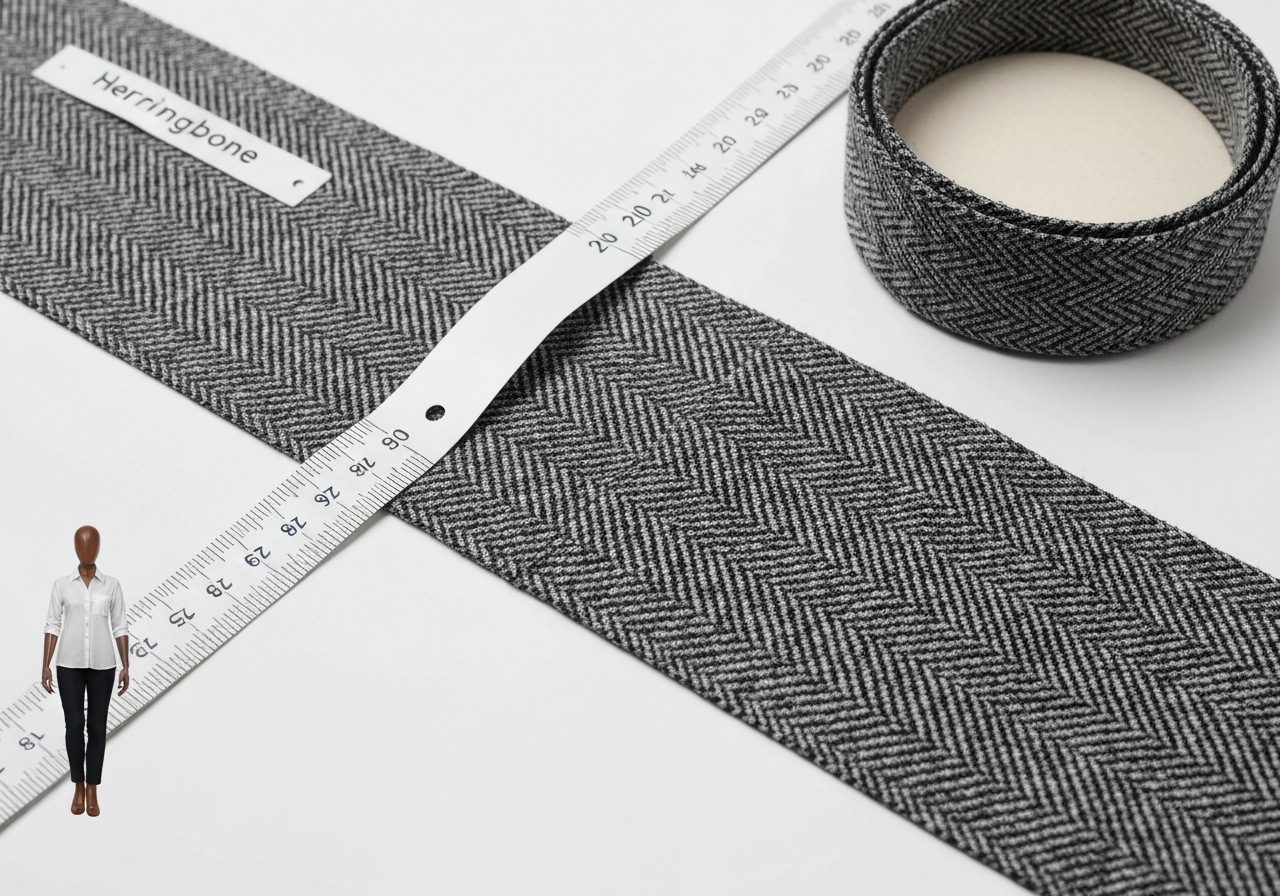

헤링본(Herringbone)은 직조 방식 및 그로 인해 발생하는 특유의 'V'자형 패턴을 지칭하는 전문 용어입니다. 청어(Herring)의 뼈(Bone) 구조와 유사하다는 심미적 특징에서 유래되었으며, 산업용 봉제 및 섬유 제조 현장에서는 원단(Fabric) 자체의 조직감을 의미하거나, 시접 마감 및 구조적 보강을 위해 사용되는 헤링본 테이프(Herringbone Tape)를 지칭합니다.
기술적으로 헤링본은 능직(Twill)의 변형인 파능직(Broken Twill) 구조에 해당합니다. 일반적인 능직이 한 방향으로 사선(Diagonal line)이 이어지는 것과 달리, 헤링본은 일정 간격마다 사선의 방향을 반전시켜 'V'자 형태를 이룹니다. 이러한 구조적 특성은 직물의 내부 응력을 상쇄시켜, 일반 능직 원단에서 흔히 발생하는 토크(Torque, 뒤틀림) 현상을 억제하는 물리적 이점을 제공합니다. 따라서 형태 안정성이 극도로 요구되는 고급 테일러드 수트, 중량감 있는 아우터, 그리고 고강도 보강재의 핵심 설계 구조로 채택됩니다.
¶ 정의 및 구조적 메커니즘

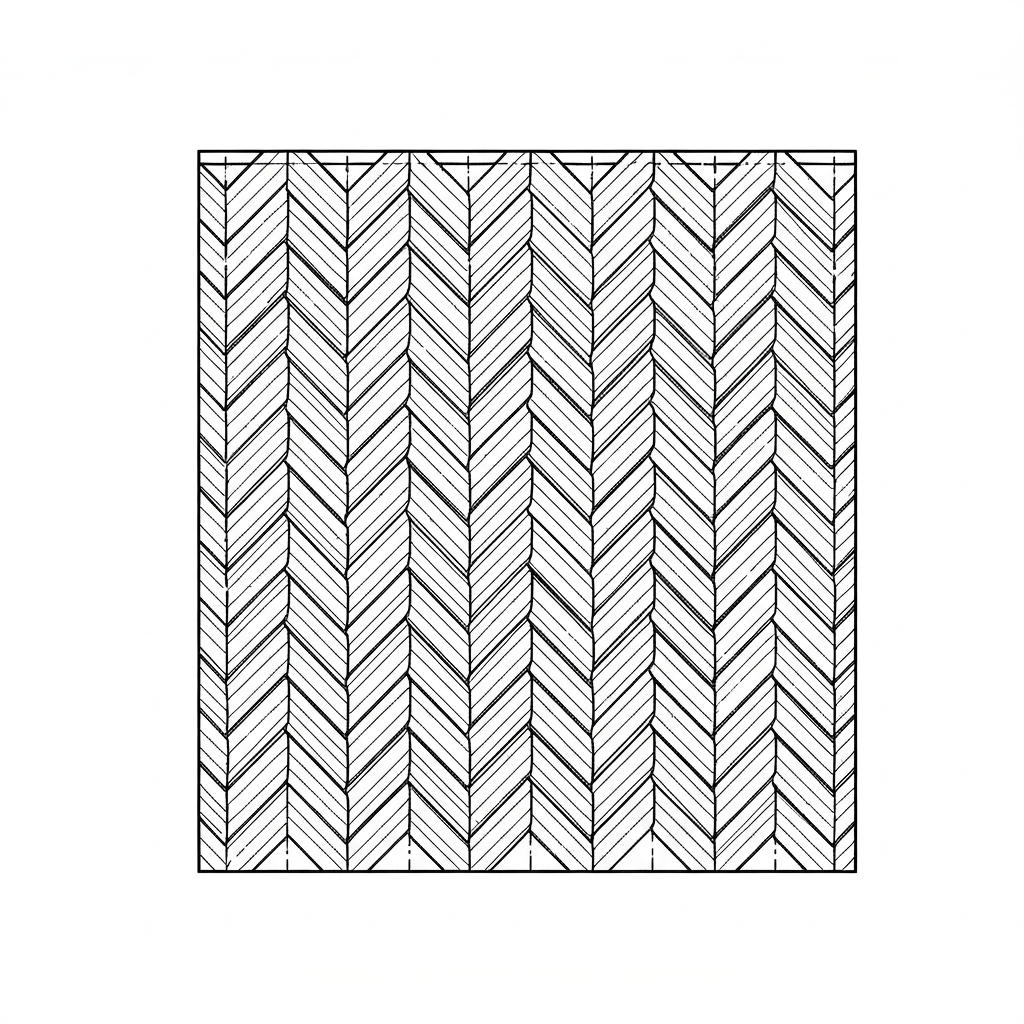

헤링본 조직은 경사(Warp)와 위사(Weft)의 교차점이 특정 리듬에 따라 반전되며 형성됩니다.
- 물리적 구조: 좌능(Left-hand twill, S-twist 방향)과 우능(Right-hand twill, Z-twist 방향)이 교차 배치됩니다. 이 반전 지점을 '브레이킹 포인트(Breaking Point)'라고 하며, 이 지점에서 실의 밀도가 순간적으로 응집되어 봉제 시 바늘의 관통 저항(Penetration Force)이 국부적으로 상승합니다.
- 형태 안정성: 일반 능직은 장력이 한쪽 사선 방향으로 쏠려 세탁 후 옷이 돌아가는 현상이 발생하기 쉬우나, 헤링본은 좌우 대칭 구조가 인장력을 자가 균형(Self-balancing) 시켜 직물의 변형을 최소화합니다.
- 시각적 입체감: 빛의 입사각에 따라 좌능과 우능 부위의 반사율이 달라져 깊이 있는 광택과 질감을 형성합니다. 이는 특히 울(Wool)이나 고밀도 코튼 소재에서 두드러집니다.
- 봉제적 특이점: 조직의 요철이 뚜렷하여 노루발 압력이 불균일할 경우 이송 불량(Feeding Error)이 발생할 확률이 높습니다. 또한, 패턴의 정렬(Pattern Matching)이 제품의 품질 등급을 결정하는 핵심 지표가 됩니다.
유사 조직과의 비교: 1. 치브론(Chevron): V자 패턴이 끊기지 않고 지그재그로 이어지는 구조입니다. 헤링본은 반전 지점에서 능조가 어긋나며 끊기는 'Broken' 구조라는 점이 기술적 차별점입니다. 2. 바이어스 테이프(Bias Tape): 원단을 45도 각도로 재단하여 신축성은 좋으나 인장 강도가 낮습니다. 반면 헤링본 테이프는 직조 자체로 유연성과 강도를 동시에 확보하여 하중이 걸리는 부위(넥라인, 어깨끈) 보강에 최적화되어 있습니다.
¶ 기술 사양표 (Technical Specifications)
본 사양표는 헤링본 소재를 활용한 제품 제조 시 적용되는 표준 기술 데이터입니다. ISO 4915 및 4916 규격은 헤링본 테이프를 활용한 보강 봉제 공정의 표준을 정의합니다.
| 항목 | 세부 사양 및 기준치 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉), Class 401 (이중사슬), Class 103 (가림박음) | 봉제 공정 적용 기준 |
| 심 분류 (ISO 4916) | 1.01.01 (Plain Seam), 6.02.01 (Binding Seam) | 봉제 공정 적용 기준 |
| 주요 재봉기 모델 | Juki DDL-9000C, Brother S-7300A, Juki LZ-2284A (지그재그) | 전용 폴더 및 피더 장착 권장 |
| 바늘 시스템 | DB×1 (#11~#16), DP×5 (#14~#19) | 원단 중량(GSM)에 따라 선정 |
| 바늘 끝 형태 (Point) | R (Round), SES (Light Ball Point) | 니트 헤링본은 SES, 직물은 R 권장 |
| SPI (Stitches Per Inch) | 10 - 14 SPI (표준 12 SPI) | 고밀도 조직일수록 SPI 조정 필요 |
| 최대 봉제 속도 | 3,000 - 4,000 spm | 고속 봉제 시 바늘 열 손상 주의 |
| 실(Thread) 규격 | 코아사(Core Spun) 40/2, 60/3, 고강력사 30/2 | 내구성 및 심미성 고려 |
| 밑실 장력 (Towa) | 20 - 30g (0.2 - 0.3N) | 얇은 헤링본 테이프는 20g 권장 |
| 윗실 장력 | 100 - 130g (1.0 - 1.3N) | 땀 맺힘(Stitch Balance) 상시 확인 |
| 테이프 폭 규격 | 6mm, 10mm, 12mm, 20mm, 25mm, 38mm | 설계 사양(Spec Sheet) 준수 |
¶ 주요 적용 분야 및 공정 특성
¶ 4.1 의류 제조 (Apparel Manufacturing)
헤링본은 고급 테일러링과 워크웨어 양측에서 핵심적인 역할을 수행합니다. 코트 및 자켓의 메인 쉘로 사용될 경우, 헤링본 특유의 'V'자 문양이 봉제선(Seam line)에서 정확히 일치해야 하는 '패턴 매칭'이 필수적입니다. 특히 칼라 뒷면(Under Collar)에 헤링본 테이프를 사용하여 칼라의 형태를 고정하고 목 뒷부분의 마찰 내구성을 높이는 공정은 고급 수트의 필수 사양입니다. 셔츠 및 블라우스에서는 전면 플래킷(Placket) 내부 보강 및 옆솔기 하단의 거셋(Gusset) 처리에 사용되며, 14 SPI 이상의 미세 스티치를 적용하여 고급스러운 마감을 구현합니다. 워크웨어 및 팬츠의 경우, 치노 팬츠의 포켓 안단(Pocket Facing) 보강이나 카고 팬츠의 무릎 부위 내부 보강에 Cotton 100% 헤링본 테이프가 주로 사용됩니다. 이는 반복적인 세탁과 마찰에도 조직이 쉽게 무너지지 않는 내구성을 제공하기 때문입니다. 스포츠웨어 분야에서는 럭비 셔츠의 넥라인 및 플래킷에 고중량(Heavy-weight) 헤링본 웨빙을 적용하여 격렬한 인장력에 대응합니다.
¶ 4.2 가방 및 잡화 (Bags & Accessories)
가방 제조 공정에서 헤링본은 심미적 요소보다 구조적 보강재로서의 가치가 높습니다. 백팩 및 토트백의 어깨끈(Shoulder Strap) 연결부 내부 보강재로 사용될 때, 하중 분산을 위해 'X'자 박음질(Box-X Stitch)과 병행됩니다. 일반 평직 테이프보다 헤링본 테이프가 선호되는 이유는 특유의 유연성 덕분에 곡선 부위 바인딩(Binding) 시 주름(Puckering)이 적게 발생하기 때문입니다. 가방 내부의 거친 시접을 헤링본 테이프로 감싸 마감함으로써 시각적 완성도와 내구성을 동시에 확보합니다. 모자(Headwear) 제작 시에는 스웨트 밴드(Sweatband)의 형태 유지 및 사이즈 변형 방지용 심지 대용으로 활용되며, 특히 챙(Visor) 부위의 테두리 마감에 12mm 폭의 헤링본 테이프가 표준적으로 사용됩니다.
¶ 4.3 산업 및 군용 (Industrial & Military)
전술 장비 및 군용 의류에서 헤링본 조직은 몰리(MOLLE) 시스템의 베이스 보강재로 채택됩니다. 일반 평직 웨빙보다 유연하면서도 마찰 견뢰도가 높은 나일론 헤링본 조직은 장비의 탈부착이 잦은 부위에 최적화되어 있습니다. 또한 안전벨트 및 하네스의 보조 스트랩으로 사용될 때, 헤링본의 자가 균형 구조는 고하중 상태에서도 스트랩이 말리거나 꼬이는 현상을 방지하여 안전성을 높입니다.
¶ 봉제 결함 분석 및 기술적 해결 방안
- 패턴 불일치 (Pattern Mismatching)
- 현상: 봉제선을 경계로 좌우 V자 문양이 어긋남.
- 원인: 재단 시 노치(Notch) 미준수, 노루발 압력 과다로 인한 상판 원단 밀림.
- 해결: 상하 통합 이송(Compound Feed) 또는 워킹 풋(Walking Foot) 기계 사용. 15cm 간격으로 매칭 마크를 표시하여 봉제 중 수시 점검.
- 테이프 우는 현상 (Puckering)
- 현상: 헤링본 테이프 부착 부위가 쭈글쭈글하게 수축됨.
- 원인: 테이프와 본체 원단의 수축률 차이, 테이프 공급 시 과도한 장력(Tension).
- 해결: 테이프 피더(Tape Feeder)를 통한 무장력 공급. 투입 전 스팀 박스를 통한 예비 수축(Pre-shrinking) 처리 필수.
- 바늘 열 손상 (Needle Heat Damage)
- 현상: 고밀도 조직 통과 시 마찰열로 인해 원단에 미세한 구멍이나 용융 발생.
- 원인: 고속 봉제 시 바늘 온도 상승(200℃ 이상).
- 해결: 바늘 냉각 장치(Needle Cooler) 설치, 실리콘 오일 도포, 초경 코팅(Titanium) 바늘 사용.
- 조직 미어짐 (Seam Slippage)
- 현상: 거친 헤링본 조직 사이로 스티치가 빠지거나 원단이 갈라짐.
- 원인: 낮은 SPI 설정, 좁은 시접 폭.
- 해결: SPI를 12-14로 상향 조정, 시접 폭을 최소 10mm 이상 확보, 필요 시 봉제선 부위에 실크 심지 보강.
- 이색 현상 (Shading/Nap Direction)
- 현상: 동일 원단임에도 부위별로 색상이 달라 보임.
- 원인: 헤링본의 결 방향(Nap)을 무시한 재단.
- 해결: 재단 시 모든 패턴 조각을 한 방향으로 배치하는 'One-way Layout' 엄격 준수.
¶ 품질 검사 및 관리 기준 (QC Standards)
- 패턴 대칭성: 봉제 중심선 기준 V자 문양 일치 여부 (허용 오차: ±1.0mm 이내).
- 치수 안정성: ISO 6330 표준 세탁 5회 후 수축률 2.0% 이내 유지.
- 스티치 직진도: 테이프 에지(Edge)로부터 스티치 라인까지의 간격 일정성 (허용 오차: ±0.5mm).
- 색상 견뢰도: ISO 105-C06(세탁), ISO 105-X12(마찰) 기준 4급 이상 확보.
- 표면 상태: 과도한 프레스(Pressing)로 인한 조직 뭉개짐 및 번들거림(Shining) 확인. 전용 소프트 패드 사용 권장.
- 인장 강도: 보강용 테이프의 경우 ASTM D5034 기준 최소 파단 강도 사양 준수 확인.
¶ 현장 실무 용어 및 국가별 명칭
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국 (KR) | 헤링본 (Herringbone) | 표준 기술 용어. |
| 한국 (KR) | 스기야 (Sugi-ya) | 일본어 '스기아야'에서 유래된 현장 은어. |
| 일본 (JP) | 杉綾 (Sugi-aya) | 삼나무(杉) 잎 모양의 능직이라는 의미. |
| 베트남 (VN) | Vải xương cá | '생선 뼈 원단'이라는 뜻의 표준 기술 용어. |
| 중국 (CN) | 人字纹 (Renziwen) | '사람 인(人)'자 모양의 문양이라는 의미. |
| 공통 (Global) | HB Tape | Herringbone Tape의 약칭. 작업지시서(Tech Pack) 표기용. |
¶ 은어 (Slang & Field Jargon)
현장에서는 공식 명칭 외에도 공정의 효율성과 소통을 위해 다양한 은어가 사용됩니다.
- 스기야: 일본어 '스기아야(杉綾)'의 잔재로, 한국과 베트남 내 한국계 공장에서 헤링본 테이프나 원단을 지칭할 때 가장 흔히 쓰이는 은어입니다.
- 가라 맞추기: '가라(柄, 패턴)'를 맞춘다는 뜻으로, 헤링본의 V자 문양을 봉제선에서 일치시키는 고난도 공정을 의미합니다. "가라가 나갔다"는 패턴이 어긋났다는 뜻입니다.
- 도바리: 원단의 앞뒷면이나 결 방향(Nap)이 뒤집혀 봉제된 사고를 지칭합니다. 헤링본은 광택 방향이 뚜렷하여 도바리 발생 시 이색(Shading)이 심하게 나타납니다.
- 시야게 (Finish): 최종 다림질 및 검사 공정. 헤링본 원단은 시야게 과정에서 과도한 열을 가하면 조직이 눌려 번들거림(Shining)이 발생하므로 주의가 필요합니다.
- 덴터 (Tenter): 원단의 폭을 맞추고 열고정하는 공정이나, 현장에서는 수축률을 잡기 위한 예비 공정 자체를 지칭하기도 합니다.
¶ 장비 정밀 세팅 가이드
- 이송 톱니(Feed Dog) 조정:
- 헤링본 원단의 요철을 고려하여 톱니 높이를 0.85mm로 정밀 세팅합니다.
- 톱니의 경사(Tilt)가 앞쪽으로 기울면 원단이 밀리고, 뒤쪽으로 기울면 원단이 당겨지므로 반드시 수평을 유지해야 합니다.
- 노루발(Presser Foot) 압력:
- 조직의 입체감을 보존하기 위해 일반 평직 대비 압력을 15% 감압합니다 (약 20N 수준).
- 압력이 과도하면 헤링본 특유의 골(Groove)이 눌려 외관 품질이 저하됩니다.
- 폴더(Folder) 및 가이드:
- 헤링본 테이프 바인딩 시, 테이프 두께의 1.25배에 해당하는 출구 간격(Gap)을 가진 전용 폴더를 사용합니다.
- 테이프 릴(Reel)의 위치는 재봉기 바늘대와 수직이 되도록 배치하여 공급 저항을 최소화합니다.
- 다림질(Pressing) 조건:
- 울 혼방 헤링본: 온도 140-150℃, 스팀 압력 0.4MPa, 진공(Vacuum) 5초 이상.
- 면 헤링본: 온도 160-180℃, 충분한 가습 후 즉시 냉각.
¶ 국가별 실무 차이 및 노하우
- 한국 공장: 주로 고부가가치 샘플 및 소량 생산을 담당하며, '스기야' 패턴의 완벽한 일치를 위해 수작업 노치 매칭을 선호합니다. 숙련공의 감각에 의존한 장력 조절이 특징입니다.
- 베트남 공장: 대량 생산 체제로, 자동 테이프 피더(Automatic Tape Feeder)와 전용 폴더 사용률이 높습니다. 표준화된 SOP(Standard Operating Procedure)에 따라 12 SPI를 엄격히 준수하며, 라인별 QC가 실시간으로 패턴 어긋남을 체크합니다.
- 중국 공장: 원단 소싱과 생산이 동시에 이루어지는 경우가 많아, 헤링본 원단의 수축률 편차를 줄이기 위한 선세탁(Pre-wash) 공정이 발달해 있습니다. 대형 퀼팅 헤링본 등 변형 조직 생산에 강점이 있습니다.
¶ 실전 트러블슈팅 (Troubleshooting)
- 사례 A: 봉제 후 헤링본 테이프가 바깥쪽으로 뒤집히는 현상
- 원인: 윗실 장력이 밑실 대비 과도하게 강하거나, 테이프 공급 시 릴에서 물리적 저항 발생.
- 조치: 윗실 장력을 5g 단위로 미세 조정하며 땀 평형을 맞추고, 테이프 가이드 경로에 실리콘 스프레이를 도포하여 마찰 계수를 낮춤. Towa 장력계 기준 밑실 25g, 윗실 110g에서 시작하여 최적점을 찾습니다.
- 사례 B: V자 패턴이 봉제선에서 계단식으로 어긋남
- 원인: 노루발 압력 불균형으로 인한 상하판 이송 속도 차이(Differential Feed 부족).
- 조치: 테플론(Teflon) 노루발로 교체하여 마찰을 줄이거나, 차동 이송 기능이 있는 재봉기를 사용하여 상판 이송량을 미세하게 늘림.
- 사례 C: 세탁 후 테이프 부위만 심하게 우는 현상
- 원인: 테이프의 경사(Warp) 수축률이 본체 원단보다 1.5% 이상 높음.
- 조치: 자재 입고 시 수축률 테스트(Shrinkage Test)를 실시하고, 기준 미달 시 텐터(Tenter) 공정 재지시 또는 수축률이 낮은 폴리에스터 혼방 테이프로 교체.
¶ 공정 흐름도 (Process Flowchart)
¶ 관련 항목
- 트윌 (Twill): 헤링본의 모태가 되는 기본 직조 구조.
- 치브론 (Chevron): 연속적인 지그재그 패턴의 직물.
- 바이어스 테이프 (Bias Tape): 사선 재단 마감재.
- 웨빙 (Webbing): 고강도 산업용 스트랩.
- ISO 4915 / 4916: 국제 봉제 표준 규격.
- Towa Tension Gauge: 실 장력 정밀 측정 장비.
- 패턴 매칭 (Pattern Matching): 격자나 헤링본 등 문양을 맞추는 고난도 봉제 기술.
