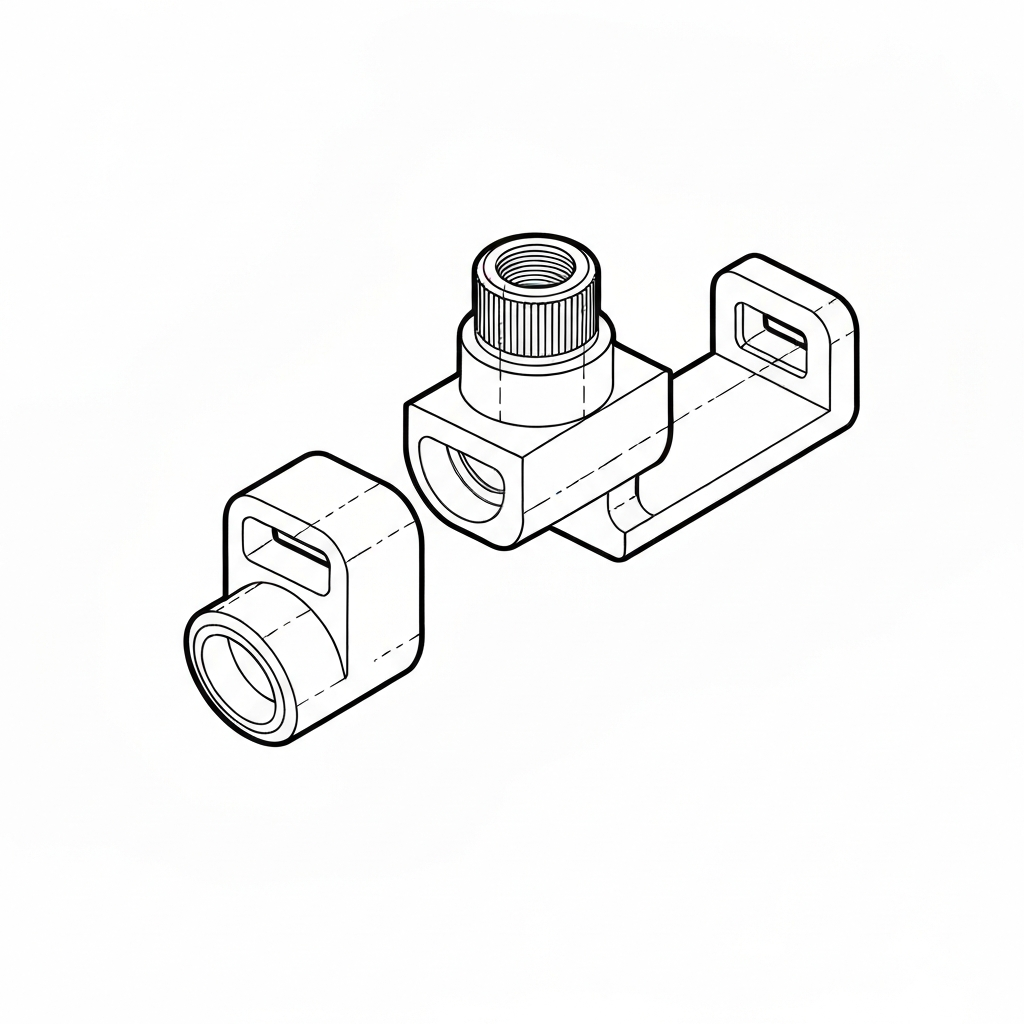

¶ 개요 및 정의
하이드레이션 포트는 아웃도어, 전술용, 사이클링 백팩 내부의 하이드레이션 블래더(Hydration Bladder, 물백)에서 연결된 급수 호스를 가방 외부로 인출하기 위한 전용 통로를 의미합니다. 주로 가방 상단이나 어깨끈 근처에 위치하며, 호스가 통과하는 슬릿(Slit) 또는 구멍 형태로 제작됩니다.
물리적 메커니즘은 단순히 원단에 구멍을 내는 것이 아니라, 호스의 반복적인 삽입과 인출, 그리고 사용자의 움직임에 따른 비틀림 하중(Torsional Load)을 견디도록 설계된 구조적 접점입니다. 원단을 절개한 후 가장자리를 바택(Bartack)이나 버튼홀(Buttonhole) 스티치로 보강하거나, TPU/고무 소재의 사출물(Grommet)을 초음파 융착 또는 봉제하여 내구성을 확보합니다. 보강 처리가 되지 않을 경우 호스의 마찰과 하중에 의해 원단이 찢어지는 결함이 발생하므로 강력한 보강 봉제가 필수적입니다. ISO 4915 기준으로는 주로 Class 304(지그재그/바택) 스티치가 보강에 사용되며, 이는 가방 제조 공정에서 '아나아끼(穴開け)' 공정의 핵심을 이룹니다.
산업 현장에서 하이드레이션 포트의 제작 방식 선택은 제품의 내구 등급과 원가 구조에 따라 결정됩니다. 가장 전통적이고 강력한 방식인 '바택 보강 슬릿'은 유연성이 뛰어나 배낭의 곡선 부위에 적합하며, 'TPU 사출 포트' 방식은 수밀성(Water-tightness)이 요구되는 고가형 방수 배낭이나 전술용 장비에 주로 채택됩니다. 최근에는 레이저 커팅(Laser Cutting) 후 필름 본딩(Film Bonding)을 결합한 무봉제 공법이 경량 하이킹 기어에서 확산되고 있으나, 극한의 인장 강도가 요구되는 군용 규격(Mil-Spec)에서는 여전히 물리적 바택 보강 방식이 표준으로 간주됩니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 304 (Zigzag / Bartack) | 보강 봉제의 핵심 스티치 (ISO 17658 Seam Type 3.01.01 준용) |
| 주요 재봉기 모델 | Juki LK-1900BN, Brother KE-430HX | 전자 바택기 (Computerized Bartacker) |
| 바늘 시스템 | DP×17 (Heavy Duty용, #19~#21), DP×5 (#16~#18) | 원단 두께 및 밀도에 따라 선택 |
| 바늘 포인트 타입 | R (Standard), SES (Light Ball Point), SD1 (Triangular) | 코팅 원단은 R 또는 SD1 권장 |
| 표준 SPI / 침수 | 28 - 42 stitches (바택 1회당 침수 기준) | 고밀도 보강 시 42침 이상 설정 |
| 권장 실(Thread) | 바늘실: Polyester 20/3 (고강력사) / 밑실: Polyester 20/3 | 나일론 본딩사(Bonded Nylon) 사용 가능 |
| 최대 봉제 속도 | 3,200 spm (작업 안정성을 위해 2,500~2,800 spm 권장) | 고속 시 바늘 열 발생으로 인한 실 끊어짐 주의 |
| 적합 원단 | Cordura 500D~1000D, Nylon Oxford, TPU Coated Fabric | 고밀도 직물 및 내마모성 원단 권장 |
| 슬릿 표준 폭 | 25mm ~ 35mm (호스 커넥터 직경에 따라 상이) | 원단 수축률 5% 내외 고려하여 설계 |
| 윗실 장력 (Towa) | 150gf ~ 200gf | 원단 두께 및 실 종류에 따라 가변적 세팅 |
| 밑실 장력 (Towa) | 25gf ~ 35gf | 보빈 케이스 장력계 측정 기준 |
| 프레셔풋 압력 | 45N ~ 60N | 두꺼운 원단 이송 시 압력 상향 조정 |
¶ 적용 분야 및 상세 설계
- 전문 등산용 백팩 (Hiking Packs): 대용량 배낭의 상단 중앙 또는 좌우 측면에 배치하여 산행 중 수분 섭취 지원. 주로 메인 바디(Main Body)와 탑 리드(Top Lid) 사이의 연결부 근처에 위치하며, 하중 분산을 위해 2중 원단 보강이 이루어집니다.
- 전술용 장비 (Tactical Gear): 플레이트 캐리어(Plate Carrier) 또는 전술 베스트 후면의 하이드레이션 캐리어 인출구. 몰리(MOLLE) 시스템과의 간섭을 피하기 위해 어깨끈 부착점(Shoulder Strap Junction) 하단에 정밀하게 배치됩니다. Mil-Spec 규격에 따라 적외선 반사 억제(IRR) 처리가 된 실과 원단을 사용합니다.
- 사이클링/러닝 팩 (Hydration Vest): 격렬한 움직임에도 호스가 흔들리지 않도록 어깨끈 상단에 밀착 설계된 하이드레이션 포트. 의류와 직접 접촉하는 부위이므로 부드러운 스트레치 원단(Power Mesh 등)과 결합되며, SPI를 촘촘하게 설정하여 원단 손상을 방지합니다.
- 특수 작업복 (Industrial Wear): 고온 환경 작업자의 냉각수 순환 호스 또는 통신 케이블 인출용 포트. 주로 작업복의 뒷목(Back Neck) 아래나 옆구리 솔기(Side Seam) 상단에 배치됩니다. 난연성(FR) 원단 사용 시 실 또한 아라미드(Aramid) 계열을 사용해야 합니다.
- 군용 통신 가방 (Radio Packs): 무전기 안테나 및 핸드셋 케이블 인출을 위한 강화 포트. 일반 하이드레이션 포트보다 슬릿 폭이 넓으며(40mm 이상), 신호 차폐 및 이물질 유입 방지를 위해 벨크로(Velcro) 덮개나 고무 가스켓이 추가됩니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
-
원단 올 풀림 (Fraying) - 원인: 원단 절개 후 스티치 밀도가 낮거나 마무리가 부실함. 특히 나일론 원단의 경우 절단면의 열처리가 미흡할 때 발생. - 해결: SPI를 높이고, 열 절단(Hot Cut) 또는 초음파 커팅 방식으로 구멍을 뚫은 후 봉제 공정 진행. 절개면에서 바택 스티치까지의 마진(Margin)을 2mm 이내로 유지하여 올 풀림 원천 차단.
-
바택 위치 이탈 (Misalignment) - 원인: 마킹(Marking) 위치와 실제 봉제 위치가 불일치하거나 원단 밀림 발생. 합봉 전 단계에서 위치가 틀어지면 수정이 불가능하여 자재 폐기 발생. - 해결: 전용 지그(Jig)를 제작하여 원단을 고정하고 전자 바택기의 원점(Origin)을 재설정. 레이저 포인터가 장착된 재봉기를 사용하여 마킹 포인트와 바늘 낙하 지점 일치 확인.
-
호스 통과 불가 (Size Deficiency) - 원인: 설계된 호스 직경보다 포트 슬릿 크기가 작게 제작됨. 봉제 시 발생하는 원단 수축(Shrinkage)이나 바택의 두께를 고려하지 않은 설계 오류. - 해결: 호스 커넥터(Bite Valve 포함) 크기를 고려하여 최소 25mm 이상의 슬릿 폭을 확보하고, 대량 생산 전 반드시 실제 호스로 'Go/No-Go' 테스트 실시.
-
땀뜀 / 메또 (Stitch Skip) - 원인: 두꺼운 코듀라 원단과 고무 가스켓 겹침 부위에서 바늘 편위(Needle Deflection) 발생. 바늘과 가마(Hook)의 타이밍 불일치. - 해결: DP×17 등 강성이 높은 바늘 사용 및 프레셔풋(Pressure Foot) 압력을 45N 이상으로 상향 조정. 가마와 바늘 사이의 간극(Clearance)을 0.05mm로 정밀 세팅하고 가마 끝(Hook Point)의 마모 상태 점검.
-
방수 미흡 (Water Leakage) - 원인: 포트 틈새로 우천 시 빗물 유입. 봉제선 사이의 바늘구멍을 통한 모세관 현상으로 내부 침수 발생. - 해결: 포트 상단에 덮개(Flap/Garage) 구조를 추가하거나 TPU 사출 포트를 초음파 융착 처리하여 수밀성 확보. 봉제 후 심실링(Seam Sealing) 테이프 부착 또는 발수사(WR Thread) 사용 검토.
-
바늘 부러짐 (Needle Breakage) - 원인: 사출물(Grommet)과 바늘의 간섭 또는 과도한 원단 두께. 바늘 열에 의한 원단 융착 및 바늘 휨 현상. - 해결: 바택 패턴의 가로/세로 범위를 재설정하여 사출물 간섭을 피하고, 바늘 냉각 장치(Needle Cooler) 설치 또는 실리콘 오일 공급 장치 가동.
¶ 품질 검사 기준 (QC Standard)
- 치수 정밀도: 설계 도면 대비 슬릿의 폭과 높이가 ±1.5mm 이내인지 확인 (디지털 캘리퍼스 측정).
- 인장 강도 테스트 (ISO 13934-1 준용): 하이드레이션 포트 부위에 표준 호스를 삽입한 상태에서 5kg 이상의 인장력을 가했을 때 스티치 터짐이나 원단 찢어짐이 없어야 함. 군용(Mil-Spec)의 경우 10kg 이상의 하중에서 1분간 견뎌야 하며, 이는 ISO 20932-1(봉제선 강도 테스트) 기준을 상회하는 수준으로 관리됨.
- 마무리 상태 (Finishing): 절개면에 잔사나 실밥이 없어야 하며, 열 절단 시 원단이 타서 변색되거나 딱딱하게 굳어 사용자에게 이물감을 주지 않는지 확인.
- 위치 대칭성: 가방 중심선을 기준으로 좌우 포트의 위치가 수평/수직 대칭을 이루는지 육안 및 게이지 검사. 허용 오차 ±3mm 이내.
- 내구성 테스트: 호스 삽입 및 탈거를 100회 반복한 후 봉제선의 풀림이나 원단 손상 여부 확인.
- 광투과 검사 (Light Leak Test): 방수형 포트의 경우, 내부에서 강한 빛을 비추어 접합부나 봉제선 사이로 빛이 새어 나오는지 확인하여 수밀성 간접 평가.
- 염수 분무 테스트 (Salt Spray Test): 전술용 및 해양용 제품의 경우, 48시간 염수 분무 후 봉제사 및 사출물의 변색이나 강도 저하 여부 확인.
¶ 현장 용어 및 은어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 물백 구멍 | Mul-baek Gu-myeong | 현장 작업자들이 가장 흔히 사용하는 직관적 용어 |
| 한국어 (KR) | 아나아끼 | Ana-akki | 일본어 穴開け(아나아케) 유래. 구멍 뚫기 및 보강 봉제 공정 |
| 일본어 (JP) | ハ이드レーション出口 | Haidureshon Deguchi | 하이드레이션 출구 |
| 베트남어 (VN) | Cổng dẫn nước | Cong dan nuoc | 공식 명칭 및 작업 지시서 기재 용어 |
| 중국어 (CN) | 饮水管出口 | Yǐnshuǐguǎn chūkǒu | 음수관 출구 |
| 중국어 (CN) | 打枣 | Dǎ zǎo | 바택(Bartack) 공정을 일컫는 현장 은어 (대추씨 모양) |
| 영어 (EN) | H-Port | H-Port | Hydration Port의 약칭으로 도면에 자주 표기됨 |
| 영어 (EN) | Exit Port | Exit Port | 호스뿐만 아니라 케이블 인출구를 통칭할 때 사용 |
¶ 장비 세팅 및 공정 가이드
- 장력 설정 (Tension): 20/3 합연사를 사용할 경우, 일반 본봉보다 윗실 장력을 20% 이상 강하게 설정하여 바택이 원단 조직 깊숙이 박히도록 조정(Tight Stitch). Towa 장력계 기준 윗실 180gf가 표준이나, 원단이 얇을 경우 150gf로 하향 조정하여 원단 우는 현상(Puckering) 방지.
- 바늘 선택 (Needle): Cordura 1000D 이상의 고밀도 원단에는 끝이 뾰족한 Slim Set Point 바늘보다 원단 조직을 밀어내며 들어가는 중량용 바늘(DP×17 #19-#21)을 권장함. 코팅 원단에는 바늘 구멍을 최소화하기 위해 'R' 포인트 바늘 사용.
- 이송 조정 (Feed): 원단이 두꺼워 밀림 현상이 발생할 경우, 피드 독(Feed Dog)의 높이를 미세하게 높이고 노루발 압력을 최대로 설정하여 이송력을 확보함. 전자 바택기의 경우 이송 속도(Feeding Speed)를 한 단계 낮추어 정밀도 향상.
- 초보자 주의사항: 바택 봉제 전 반드시 실제 사용할 호스 샘플을 통과시켜 슬릿의 유격이 적절한지 확인한 후 대량 생산(Bulk Production)을 진행해야 함. 특히 겨울철에는 TPU 소재가 딱딱해지므로 유격을 1~2mm 더 확보하는 것이 실무 노하우임.
¶ 공정 흐름도 (Process Flowchart)
¶ 국가별 공장 실무 차이 (Regional Insights)
- 한국 (Korea): 주로 고부가가치 샘플 제작 및 소량 다품종 생산을 담당합니다. '아나아끼' 공정 시 수작업 마킹의 정밀도가 매우 높으며, 실 끝처리를 라이터로 지지는 '라이터 시아게'보다 열풍기를 이용한 깔끔한 마무리를 선호합니다. 숙련공의 직관에 의존하는 경향이 있어 세팅 데이터의 문서화가 필요합니다.
- 베트남 (Vietnam): 대규모 라인 생산 시스템이 구축되어 있습니다. Juki LK-1900BN 모델이 표준으로 사용되며, 하이드레이션 포트 전용 템플릿(Template) 지그를 사용하여 숙련도에 상관없이 균일한 품질을 뽑아내는 데 집중합니다. SOP(표준작업지침서)에 따른 침수 체크가 매우 엄격하며, 매 시간마다 첫 번째 생산물(First Piece)을 검사합니다.
- 중국 (China): 자동화 설비 도입이 가장 빠릅니다. 레이저 커팅과 바택 봉제가 결합된 복합기를 사용하거나, TPU 사출물을 자동으로 공급하는 자동 피더(Auto Feeder)를 장착하여 생산 효율을 극대화합니다. 광둥성(Guangdong) 지역 공장들은 부자재 소싱이 용이하여 독특한 디자인의 사출 포트를 커스텀 제작하여 적용하는 경우가 많으며, 원가 절감을 위한 무봉제 공법 연구가 활발합니다.
¶ 대체 기법 및 소재 비교
| 방식 | 장점 | 단점 | 적합 제품 |
|---|---|---|---|
| 바택 슬릿 (Bartack Slit) | 비용 저렴, 유연함, 수선 용이 | 방수 취약, 원단 올 풀림 위험 | 일반 등산 배낭, 러닝 베스트 |
| TPU 사출 포트 (Grommet) | 우수한 내구성, 전문적인 외관 | 금형 비용 발생, 봉제 난이도 높음 | 전술 배낭, 프리미엄 아웃도어 |
| 초음파 융착 (Welding) | 완전 방수, 깔끔한 무봉제 외관 | 고가의 설비 필요, 특정 소재 한정 | 완전 방수백, 하이엔드 테크웨어 |
| 버튼홀 (Buttonhole) | 제작 속도 빠름, 심플한 외관 | 인장 강도 낮음, 호스 마찰에 약함 | 경량 데이팩, 라이프스타일 가방 |
| 레이저 필름 본딩 | 초경량, 디자인 자유도 높음 | 박리(Delamination) 위험, 고가 | 울트라 라이트 하이킹 기어 |
¶ 실전 트러블슈팅 노하우 (Senior Technician's Tips)
- "바택이 자꾸 씹힌다면?": 원단 뒷면에 얇은 부직포(Interlining)나 수용성 테이프를 임시로 붙이고 봉제해 보십시오. 원단이 노루발 구멍으로 빨려 들어가는 것을 방지할 수 있습니다. 봉제 후 부직포는 뜯어내면 됩니다.
- "실이 자꾸 끊어진다면?": 바늘의 방향을 확인하십시오. DP×17 바늘은 홈(Groove)의 방향이 미세하게(약 5도) 틀어져도 고속 봉제 시 실 끊어짐이 발생합니다. 또한, 바늘 끝에 코팅액이 묻어 있는지 확인하고 실리콘 오일을 한 방울 떨어뜨리면 마찰열이 획기적으로 줄어듭니다.
- "사출물이 밀린다면?": 노루발 바닥에 테플론(Teflon) 테이프를 부착하십시오. TPU 소재와의 마찰을 줄여 원단 밀림 없이 매끄러운 봉제가 가능합니다. 노루발 압력을 무조건 높이기보다 마찰 계수를 줄이는 것이 핵심입니다.
- "방수 테스트 통과가 안 된다면?": 봉제 시 사용하는 실을 '발수사(Water Repellent Thread)'로 교체하십시오. 일반 실은 물을 흡수하여 내부로 전달하는 심지(Wick) 역할을 하기 때문입니다. 또한 바늘 호수를 한 단계 낮추어 바늘구멍 자체를 줄이는 것도 방법입니다.
- "바닥실(밑실)이 뜰 때": 보빈 케이스(북집) 내부의 먼지를 제거하고, 판스프링의 장력이 균일한지 확인하십시오. 전자 바택기는 순간 속도가 빠르므로 보빈의 관성 방지 스프링이 정상 작동해야 합니다.
¶ 원단 및 부자재 호환성 (Material Compatibility)
하이드레이션 포트 설계 시 원단과의 궁합은 내구성에 직결됩니다. - Cordura 1000D: 가장 표준적인 원단으로, 바택 보강 시 가장 안정적인 결합력을 보여줍니다. 단, 바늘 열에 의한 실 끊어짐이 잦으므로 2,500 spm 이하로 속도를 제한해야 합니다. - X-Pac / Dyneema (DCF): 고기능성 경량 원단은 인열 강도는 높으나 바늘 구멍이 커지는 경향이 있습니다. 이 경우 바택보다는 레이저 컷 후 TPU 필름을 열압착(Heat Press)하는 방식을 권장합니다. 프레싱 온도는 140°C~160°C, 압력 4bar에서 15~20초가 적당합니다. - PVC Coated Fabric: 방수 가방에 주로 쓰이며, 봉제 시 바늘 구멍을 통해 물이 샐 확률이 99%입니다. 반드시 초음파 융착기를 사용하여 사출 포트를 접합해야 하며, 봉제 시에는 심실링 테이프 처리가 필수입니다.
¶ 유지보수 및 안전 관리 (Maintenance)
- 재봉기 점검: 전자 바택기의 캠(Cam) 부위와 이송 기어에 8시간마다 급유를 실시하십시오. 하이드레이션 포트 공정은 짧은 시간에 고부하가 걸리는 작업이므로 기계적 피로도가 높습니다.
- 바늘 교체 주기: 고밀도 원단 작업 시 매 4시간마다 바늘을 교체하는 것이 땀뜀 예방에 효과적입니다. 바늘 끝이 미세하게 휘면 원단 뒷면의 올을 튀게 하여 품질 저하를 야기합니다.
- 안전 장치: 레이저 커팅기 사용 시 발생하는 유해가스는 반드시 집진기를 통해 배출해야 하며, 작업자는 방독 마스크를 착용해야 합니다. 특히 나일론 소각 시 발생하는 가스는 호흡기에 치명적일 수 있습니다.
¶ 관련 항목
- 바택 (Bartack): 하이드레이션 포트의 양 끝단을 보강하여 찢어짐을 방지하는 핵심 공정.
- 코듀라 (Cordura): 하이드레이션 포트가 주로 적용되는 고내구성 나일론 원단.
- 초음파 융착 (Ultrasonic Welding): 무봉제(Sew-free) 방식으로 TPU 포트를 부착할 때 사용하는 고주파 기술.
- 그로밋 (Grommet): 금속이나 고무로 된 구멍 보강 부자재로, 하이드레이션 포트의 입구 프레임 역할을 함.
- 시아게 (Finishing): 봉제 완료 후 실밥 제거 및 최종 모양 잡기 공정.
- 심실링 (Seam Sealing): 봉제선으로 물이 스며들지 않도록 방수 테이프를 열압착하는 공정.
- ISO 4915: 스티치 형태에 대한 국제 표준 분류 체계.
- ISO 13934: 원단의 인장 특성 측정 표준.
- ISO 20932: 섬유의 탄성 측정 및 봉제 부위 강도 관련 표준.
- Towa 장력계: 봉제 현장에서 실의 장력을 객관적으로 측정하기 위한 필수 도구.
