¶ 정의 및 개요

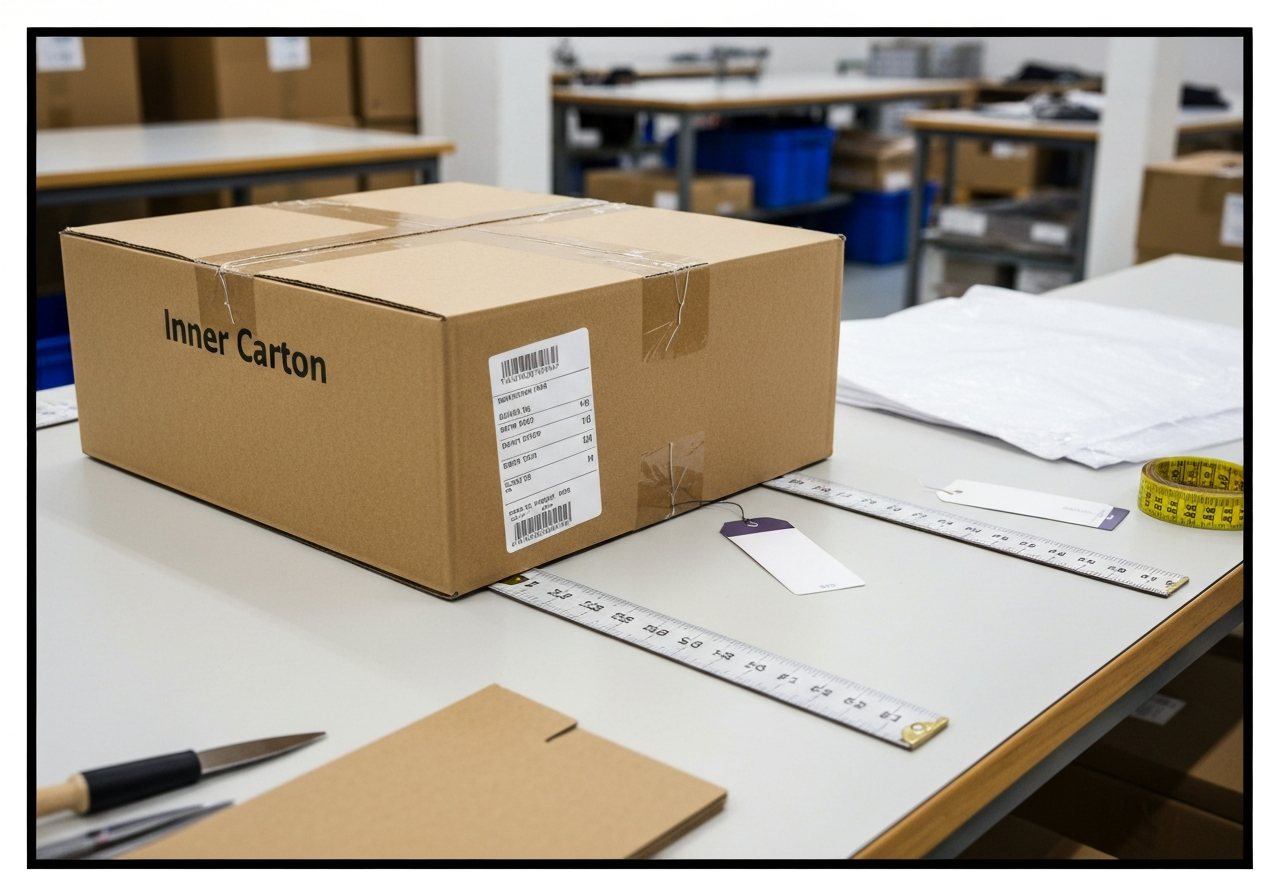

내박스(Inner Carton)는 완제품을 외부 충격, 습기, 오염으로부터 보호하고 물류 효율성을 극대화하기 위해 마스터 카톤(Master Carton) 내부에 일정한 수량 단위로 분할 적재하는 중간 단계의 포장재이다. 봉제 및 의류 제조 산업에서는 주로 '소포장 박스' 또는 '개별 포장 박스'로 명명되며, 제품의 입체적 형태 유지(Shape Retention)가 필수적인 고급 정장, 코트, 가죽 가방, 신발 공정에서 핵심적인 역할을 수행한다.
단순한 운송용 자재를 넘어, 소매점(Retailer)에서 별도의 재포장 없이 즉시 진열 가능한 RRP(Retail Ready Packaging) 또는 SRP(Shelf Ready Packaging) 기능을 겸비하는 경우가 많다. 이에 따라 바이어의 매뉴얼(Packaging Manual)에는 재질의 평량(gsm), 골의 종류(Flute), 인쇄 도수, 표면 처리 방식, 파열 강도 등이 엄격하게 규정되어 있으며, 이를 위반할 경우 클레임(Charge-back)의 직접적인 원인이 된다. 특히 고급 가방 제조 시에는 내박스의 강도가 제품의 '각'을 살려주는 결정적 요소가 되며, 내부 완충재와의 유격 설계가 품질의 척도가 된다.
¶ 기술 사양 및 재질 (Technical Specifications)
내박스의 사양은 내부 제품의 중량과 적재 방식에 따라 결정된다. 골판지의 구성 요소인 라이너(Liner)와 골심지(Medium)의 조합은 박스의 물리적 한계를 결정짓는 핵심 지표이다.
| 항목 | 세부 사양 및 기준 | 비고 |
|---|---|---|
| 주요 재질 (Liner) | Kraft Liner (K), Test Liner (T), White Top Liner (W), Duplex Board | K라이너가 인장 강도가 가장 높음 |
| 골 형태 (Flute) | E-flute (1.1~1.5mm), B-flute (2.5~3.0mm), F-flute (0.75mm) | 내박스는 주로 미세골(E, F) 사용 |
| 골심지 (Medium) | 강화 골심지 (120g~180g/m²), 일반 골심지 | 수직 압축 강도(BCT) 결정 요소 |
| 박스 구조 | FEFCO Code 0201 (RSC), 0427 (Die-cut), 0421 (Folder) | 0427은 고급 의류/신발용으로 선호 |
| 파열 강도 | 최소 8.0 ~ 12.0 kgf/cm² (ISO 2758 / ISO 2759 기준) | 고중량 제품일수록 높은 강도 요구 |
| 압축 강도 (BCT) | 설계 하중의 1.5배 ~ 3.0배 (ISO 12048 검증) | 적재 단수 및 운송 환경 고려 |
| 표면 처리 | Gloss/Matt Lamination, UV Coating, Aqueous Coating | 이염 방지 및 내습성 강화 목적 |
| 접착 방식 | Hot-melt Glue, Side Stitching (철심), Vinyl Acetate | 철심 사용 시 녹 방지(Anti-rust) 필수 |
| 함수율 관리 | 8% ~ 12% (Moisture Meter 측정 기준) | 14% 초과 시 곰팡이 및 강도 저하 위험 |
| 인쇄 정밀도 | 175 LPI (Lines Per Inch) 이상 (Offset 기준) | 바코드 및 미세 텍스트 가독성 확보 |
| 환경 규제 | FSC 인증, RoHS 준수, 재활용 마크(Mobius Loop) | 유럽/미주 수출 시 필수 검증 항목 |
[기술 보강: 골판지 배합 및 물리적 수치 예시] * 고급 핸드백용 (High-end Bag): W180 / E120 / K180 * 특징: White Top으로 브랜드 로고 인쇄 시 발색도 극대화. E-flute를 사용하여 박스 모서리의 날카로운 '각' 유지. * 목표 파열 강도: 9.5 kgf/cm² 이상. * 수출용 스니커즈 (Export Sneakers): K175 / B120 / K175 * 특징: B-flute를 사용하여 적재 하중(Stacking Load)에 대한 저항력 확보. * 목표 ECT(에지 압축 강도): 4.5 kN/m 이상. * 경량 의류 번들 (Lightweight Apparel): T150 / F120 / T150 * 특징: F-flute(미세골)를 사용하여 마스터 카톤 내 적재 부피를 최소화하고 물류비 절감. * 목표 함수율: 10% ± 2%.

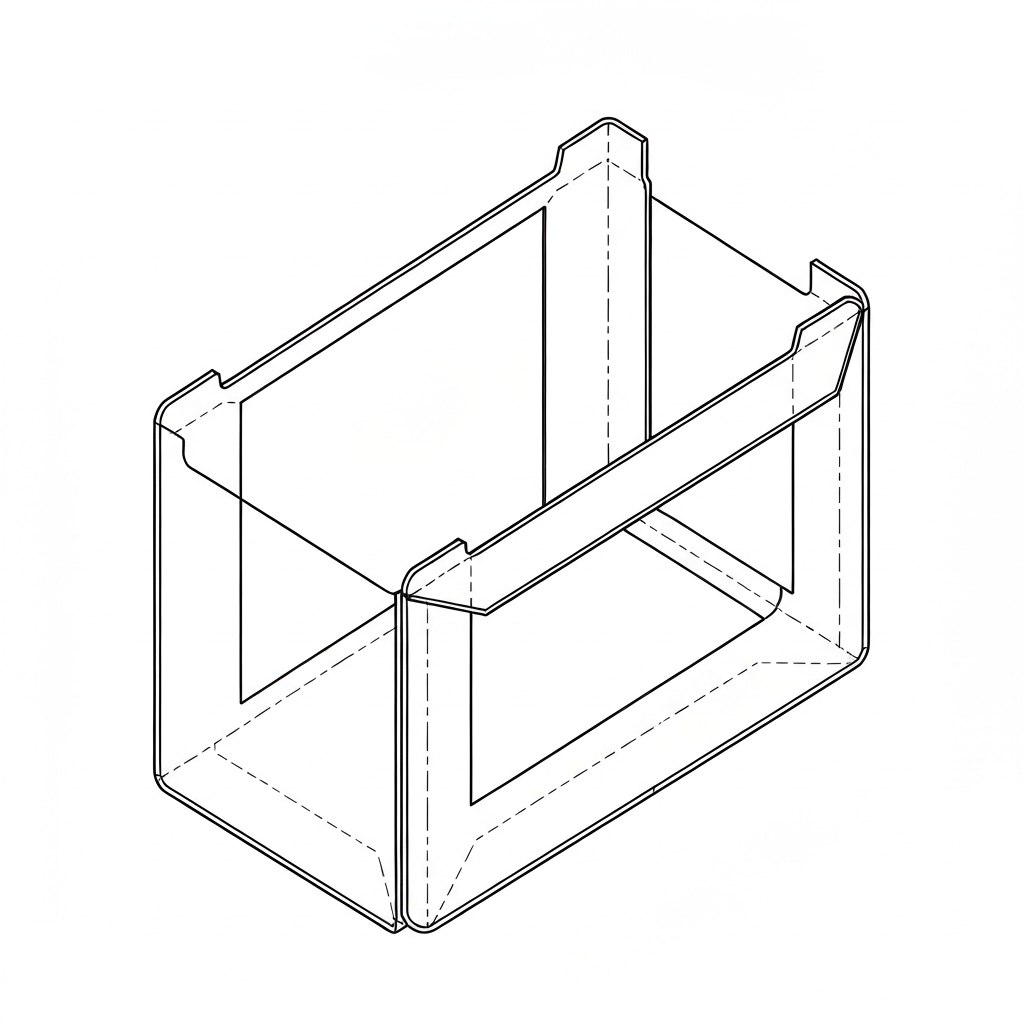

¶ 구조적 설계 및 FEFCO 코드 적용
내박스의 구조는 제품의 보호력과 포장 라인의 생산 속도에 직결된다. 유럽 골판지 제조 협회(FEFCO) 표준 코드를 기반으로 설계된다.
- FEFCO 0201 (Regular Slotted Container): 가장 일반적인 형태로, 상하단을 테이프로 봉합한다. 대량 생산 품목(티셔츠, 양말 번들)에 사용된다. 자동 제함기(Box Erector) 적용 시 분당 20~30개 생산이 가능하다.
- FEFCO 0427 (Tray with Flap): 별도의 테이프 없이 조립되는 다이컷(Die-cut) 형태이다. 신발 박스나 고급 핸드백 박스에 주로 사용되며, 개봉 후에도 형태가 유지되어 소비자 보관용으로 적합하다. 조립 시 날개(Flap)의 유격이 0.5mm 이내로 정밀해야 닫힘 상태가 유지된다.
- FEFCO 0301 (Telescope Type): 덮개(Lid)와 바닥(Bottom)이 분리된 형태로, 고급 예복이나 부피가 큰 외투 포장에 사용된다. 상하단 결합 시 공기 배출 구멍(Air Hole, 지름 3~5mm) 설계가 누락되면 공기압으로 인해 덮개가 잘 닫히지 않거나 제품이 압착되는 현상이 발생하므로 주의가 필요하다.
¶ 물리적 특성 및 기술적 계산 (Technical Calculation)
현장 관리자가 설계 단계에서 반드시 검토해야 할 핵심 계산식과 수치이다.
1) McKee 공식을 이용한 압축 강도(BCT) 산출 내박스가 적재 하중을 견디지 못하고 찌그러지는 현상을 방지하기 위해 설계 단계에서 검토해야 한다. $$BCT = 5.87 \cdot ECT \cdot \sqrt{Z \cdot t}$$ * $ECT$: 에지 압축 강도 (Edge Crush Test, kN/m) - ISO 3037 기준 측정. * $Z$: 박스의 둘레 (Perimeter, cm) * $t$: 골판지의 두께 (Thickness, mm) * 안전 계수(Safety Factor): 해상 운송 시 습도와 진동을 고려하여 보통 3.0~5.0을 적용한다. (예: 실제 적재 하중이 10kg이라면 BCT는 최소 30~50kgf를 견디도록 설계해야 함)
2) 내박스 치수 결정 (Allowance) 완제품의 접지 치수(Folded Size) 대비 내박스 내경(Inside Dimension) 설정 기준: * 의류(Soft Goods): 각 방향으로 +5mm ~ +10mm. (압착 포장 시에는 유격을 0에 가깝게 설정하여 내부 흔들림 방지) * 가방/잡화(Hard Goods): 완충재(Air-cap, Paper-fill) 공간을 고려하여 각 방향으로 +10mm ~ +20mm 확보. 가방의 핸들이나 스트랩이 꺾이지 않도록 높이(Height) 설정 시 +15mm 이상의 여유를 둔다.
3) 습도에 따른 강도 저하 계수 (Humidity Factor) 상대 습도가 50%에서 90%로 상승할 경우, 골판지의 압축 강도는 약 50~60% 저하된다. 베트남이나 인도네시아와 같은 고온다습한 지역에서 생산 시 반드시 강화 골심지(Reinforced Medium)를 사용하여 강도 저하를 방지해야 한다.
¶ ISO 4915 스티치 보호 및 내박스 설계의 상관관계
시니어 기술 편집자로서 강조하는 부분은 내박스가 단순히 제품을 담는 그릇이 아니라, ISO 4915에 규정된 스티치 품질을 보존하는 장치라는 점이다. * 스티치 압착 방지: 401(Chainstitch) 또는 504(Overlock) 스티치가 적용된 제품이 내박스 내부에서 과도하게 압착될 경우, 스티치 루프가 눌려 원단에 영구적인 자국(Impression Mark)을 남길 수 있다. 이를 방지하기 위해 내박스 설계 시 'Stacking Strength'를 강화하여 하중이 제품에 직접 전달되지 않도록 해야 한다. * 봉제선 마찰 이염: 내박스 내부면의 거칠기(Roughness)가 높을 경우, 운송 중 진동으로 인해 봉제선(Seam Line)의 실이 마모되거나 박스 라이너의 색상이 실에 전이될 수 있다. 고급 제품에는 반드시 내부 코팅 또는 습지(Tissue Paper) 삽입이 병행되어야 한다.
¶ 주요 결함 유형 및 기술적 해결 방안 (CAPA)
- 박스 압착 및 찌그러짐 (Crushing) - 원인: 마스터 카톤 내부 유격 발생 또는 내박스 자체의 수직 압축 강도(BCT) 부족. - 해결: McKee 공식을 활용하여 라이너 평량을 상향 조정하고, 마스터 카톤과의 유격을 3mm 이내로 설계한다. 적재 시 '벽돌 쌓기(Interlocking)' 패턴을 적용하여 하중을 분산시킨다.
- 습기에 의한 곰팡이 및 변형 (Mold & Warping) - 원인: 고온다습한 해상 운송 중 결로 현상(Container Sweat) 발생 또는 미건조 박스 사용. - 해결: 박스 제조 시 함수율을 12% 이하로 관리하고, 내부에 실리카겔(Silica Gel) 또는 항균 패치(Anti-mold Chip)를 투입한다. 창고 보관 시 지면에서 15cm 이상 이격한다.
- 이염 및 오염 (Color Migration) - 원인: 내박스 인쇄 잉크(특히 유성 잉크)가 완전히 건조되지 않은 상태에서 제품과 접촉하거나 코팅 불량. - 해결: 인쇄 후 최소 48시간 이상의 에이징(Aging) 시간을 확보하고, 수성 잉크(Soy Ink) 사용을 권장한다. Rub Tester를 통해 50회 마찰 후 잉크 묻어남이 없는지 검증한다.
- 바코드 가독성 저하 (Barcode Failure) - 원인: 골판지 표면의 요철(Washboard 현상)로 인한 인쇄 끊김 또는 저가형 리본 사용. - 해결: 바코드 부위는 백색 바탕(White Patch)을 선인쇄한 후 고해상도(300dpi 이상)로 출력하며, ISO/IEC 15416 기준 Grade C 이상을 유지한다.
- 접착부 터짐 (Joint Failure) - 원인: 핫멜트(Hot-melt) 도포량 부족 또는 겨울철 저온으로 인한 'Cold Joint' 현상. - 해결: 접착면의 압착 롤러 압력을 높이고, 오픈 타임(Open Time)이 짧은 고점착 접착제를 선택한다. 핫멜트 도포 온도는 160~180℃를 유지한다.
¶ 품질 검사 및 국제 표준 (QC Standard)
- 치수 정밀도 검사: 승인된 작업지시서(Spec Sheet) 대비 외경/내경 치수 오차 ±2mm 이내 확인. (Digital Caliper 사용)
- 낙하 테스트 (Drop Test): ISTA-1A 또는 2A 프로토콜에 따라 1각, 3능, 6면 낙하 후 내부 제품의 파손 및 박스 터짐 확인.
- 파열 강도 테스트 (Mullen Test): ISO 2758(종이) 및 ISO 2759(골판지) 기준에 따라 파열 강도 시험기를 사용하여 규격 이상의 압력을 견디는지 측정.
- 에지 압축 강도 테스트 (ECT): ISO 3037 기준에 따라 수직으로 세운 골판지 시편이 견디는 최대 하중 측정.
- 색상 일치성 (Color Matching): 표준 광원(D65) 아래에서 팬톤(Pantone) 컬러 칩과 대조하여 Delta E 값 2.0 이내 관리.
- 흡수성 테스트 (Cobb Test): ISO 535 기준에 따라 일정 시간(보통 60초) 동안 골판지 표면이 흡수하는 수분의 양을 측정하여 내습성 평가. (수출용은 155g/m² 이하 권장)
- 냄새 테스트 (Odor Test): 재생지 사용 시 발생하는 특유의 악취가 제품에 배지 않는지 확인. ISO 4120(삼점 시험법) 변형 방식을 적용하여 밀폐 용기 내 24시간 방치 후 관능 검사 실시.
¶ 현장 장비 세팅 및 유지보수
- 제함기(Box Erector) 설정: 박스 공급 매거진의 각도를 90도로 정렬하고, 흡착 패드(Suction Cup)의 진공 압력을 0.5MPa 이상으로 유지한다. (모델 예시: Lantech C-1000 또는 3M-Matic 700r 수준의 정밀도 요구)
- 테이핑기 텐션 조절: 테이프 헤드의 스프링 장력을 조절하여 박스 모서리가 꺾이지 않으면서도 들뜸 없이 밀착되도록 세팅한다. 테이프 오버랩 길이는 측면 50mm 이상 유지한다. Towa 텐션게이지 응용 시 압착 롤러 압력은 1.5~2.0kgf가 적당하다.
- 잉크젯 마킹기(Coding): 유통기한이나 로트 번호 인쇄 시 헤드와 박스 간격을 3mm 이내로 유지하여 번짐을 방지한다. (모델 예시: Videojet 1580 또는 Domino Ax-Series)
- 사이드 스티칭(Side Stitching): 철심 사용 시 바늘 시스템 대신 스티칭 와이어(Stitching Wire, 18~20 Gauge)를 사용하며, 아연 도금(Zinc Coating) 두께가 5μm 이상인 와이어를 사용하여 녹 발생을 억제한다.
¶ 공정 흐름도 (Mermaid)
¶ 국가별 현장 실무 및 은어
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국 (KR) | 내박스, 이너박스, 속박스 | 현장에서 가장 혼용되는 용어. '속박스'는 주로 공장 내부 이동용을 지칭하기도 함. |
| 일본 (JP) | 内箱 (Uchibako), 中箱 (Nakabako) | 일본 바이어는 박스 표면의 미세 스크래치나 지문 오염에 매우 민감하여 장갑 착용 필수. |
| 베트남 (VN) | Hộp trong, Thùng con | 우기(Rainy Season) 시 'Hút ẩm'(습기 제거) 공정 필수. 박스 강도 저하 방지를 위해 강화 골심지 선호. |
| 중국 (CN) | 内盒 (Nèi hé), 中盒 (Zhōng hé) | 'Fish-tailing'(접힘 어긋남) 결함 방지를 위한 고속 자동화 라인 조정 기술 중시. |
| 인도네시아 (ID) | Kotak Dalam | 현지 작업자 교육 시 'Karton'과 구분하여 사용. 습도에 의한 눅눅함(Lembap) 관리 강조. |
¶ 실전 트러블슈팅 (Troubleshooting)
결함 1: 내박스 봉함 후 시간이 지나면 테이프가 들뜸 (Popping Up) * 증상: 포장 직후에는 밀착되어 있으나, 창고 보관 24시간 후 테이프 끝단이 3~5mm 이상 들뜸. * 원인 분석: 박스 표면의 UV 코팅 또는 라미네이팅 처리로 인한 표면 장력 저하, 또는 박스 날개(Flap)의 복원력이 테이프 점착력보다 강함. * 해결: 테이프를 'Rubber Base' 고점착 타입으로 교체하고, 제함 공정에서 접힘선(Creasing Line)을 핀게이지로 확인하며 더 깊게 눌러 반발력을 제거함.
결함 2: 내박스 내부 제품에서 '시큼한 냄새' 발생 * 증상: 박스 개봉 시 불쾌한 산성취가 발생하며, 흰색 의류의 경우 미세한 황변 현상이 동반됨. * 원인 분석: 재생지(Recycled Paper) 제조 과정에서 오염된 공업용수 사용 또는 전분(Starch) 접착제의 미생물 번식. * 해결: 공급업체에 'Virgin Pulp' 함량 증대를 요구하고, 박스 제조 공정 중 '고온 건조(Kiln Drying)' 단계를 강화하여 잔류 수분을 10% 미만으로 강제 조정함. ISO 4120 기준 관능 검사로 로트별 전수 조사 실시.
결함 3: 내박스 모서리 터짐 (Corner Bursting) * 증상: 마스터 카톤 적재 후 하단부 내박스의 모서리가 수직 압력을 견디지 못하고 터짐. * 원인 분석: 내박스 내경이 제품 크기보다 작아 내부에서 팽창 압력이 발생하거나, 골판지의 파열 강도(Mullen Test) 미달. * 해결: 제품 접지 방식을 변경하여 부피를 줄이거나, 박스 재질을 B-flute에서 BC-flute(이중골)로 상향 조정함.
¶ 지속 가능성 및 친환경 트렌드
최근 글로벌 바이어(Nike, Adidas, H&M 등)는 플라스틱 저감을 위해 다음과 같은 기준을 강화하고 있다. * Plastic-free: 폴리백 대신 종이 소재의 내박스 사용 권장. 내부 고정재도 종이 완충재로 대체. * Molded Pulp: 플라스틱 트레이 대신 재생 종이 펄프 몰드 사용. * Soy Ink: 석유계 용제를 제거한 대두유 잉크 인쇄 필수화. * FSC 인증: 지속 가능한 방식으로 관리된 산림의 목재를 사용한 종이만 허용. 박스 표면에 FSC 로고 인쇄 필수.
¶ 대체 포장 기법과의 비교 분석
| 포장 방식 | 장점 | 단점 | 적합 품목 |
|---|---|---|---|
| 내박스 (Inner Carton) | 최상의 보호력, 브랜드 고급화, 적재 용이 | 비용 높음, 부피 큼, 폐기물 발생 | 신발, 가방, 고급 정장 |
| 폴리백 (Polybag) | 저렴한 비용, 방수 성능, 부피 최소화 | 충격 보호 불가, 구김 발생, 환경 오염 | 티셔츠, 바지, 속옷 |
| 종이 봉투 (Paper Mailer) | 친환경적, 가벼움, 우편 발송 용이 | 내구성 약함, 습기에 취약 | 양말, 액세서리 |
¶ 국가별 공장 실무 차이 (KR vs VN vs CN)
- 한국 (KR): 주로 고부가가치 제품의 소량 다품종 포장에 특화되어 있다. 박스의 외관 품질(인쇄 선명도, 스크래치 유무)에 대한 기준이 매우 엄격하며, 수작업 조립 비중이 높다.
- 베트남 (VN): 대규모 의류/신발 공장이 밀집해 있어 자동 제함기 사용률이 높다. 우기(Rainy Season) 동안 박스의 강도가 급격히 떨어지는 문제를 해결하기 위해 창고 내 제습기 가동과 '강화 골심지' 사용이 일반화되어 있다.
- 중국 (CN): 원가 절감을 위한 박스 설계 최적화 기술이 발달해 있다. 최근에는 자동화 설비(High-speed Folder Gluer) 도입으로 생산 속도가 매우 빠르나, 로트(Lot)별 색상 편차 관리가 핵심 관리 포인트이다.
¶ 관련 항목
- 마스터 카톤 (Master Carton): 내박스를 보호하고 대량 운송을 가능하게 하는 최외곽 포장재.
- 폴리백 (Polybag): 습기 및 먼지로부터 제품을 직접 보호하는 1차 포장재.
- VCI (Volatile Corrosion Inhibitor): 금속 부자재의 부식 방지를 위해 내박스 내부에 사용하는 방청지.
- RFID 라벨: 실시간 재고 관리를 위해 내박스 표면에 부착하는 무선 식별 태그.
¶ 미검증 및 주의사항
- 미검증: 특정 브랜드의 2026년 이후 최신 친환경 포장 매뉴얼의 세부 수치는 바이어별 보안 사항으로 실시간 변동될 수 있음.
- 주의: 본 문서에 기재된 파열 강도 및 BCT 수치는 일반적인 산업 표준이며, 항공 운송(Air Freight)과 해상 운송(Sea Freight)의 요구 조건이 상이하므로 반드시 선적 전 바이어 승인을 득해야 함. 특히 고위도 지역 운송 시 저온에 의한 접착력 저하를 반드시 사전 테스트해야 함. 핫멜트 접착제의 경우 영하 10도 이하에서 'Glass Transition' 현상으로 인해 접착부가 깨질 수 있으므로 동절기용 접착제 사용을 검토해야 함. 박스 설계 시 내부 제품의 '호흡'을 위한 에어홀 위치가 제품의 로고를 가리지 않도록 배치 설계에 유의해야 함.
