끼워박기 (Insert Stitch / may kẹp / 挟み込み)
¶ 개요

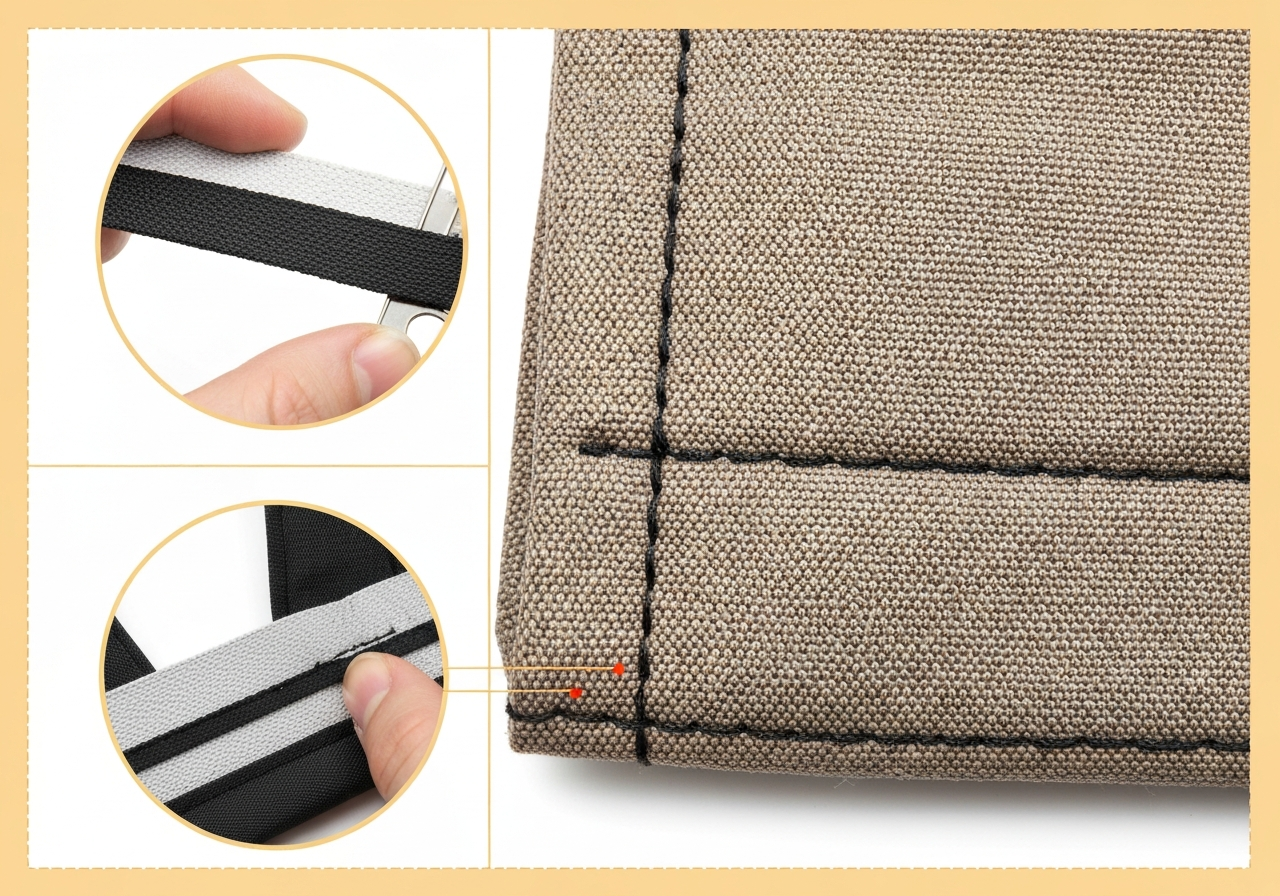

끼워박기(Insert Stitch)는 봉제 공정 중 두 겹 이상의 주 원단 사이에 라벨(Label), 파이핑(Piping), 테이프(Tape), 웨빙(Webbing), 레이스(Lace) 등 별도의 부자재를 삽입하여 한 번의 재봉선으로 결합하는 고난도 기술이다. 이 기법은 부자재의 끝단(Raw edge)을 솔기 내부로 완전히 매립하여 외관을 깔끔하게 처리함과 동시에, 결합 부위의 물리적 인장 강도를 극대화하는 목적을 가진다. 주로 의류의 브랜드 식별, 디자인적 장식, 가방의 구조적 보강을 위해 필수적으로 사용되는 공정이다.
물리적 메커니즘 측면에서 끼워박기는 단순한 '결합'을 넘어 '구조적 통합'을 의미한다. 일반적인 합봉(Joining)이 두 면의 마찰력에 의존한다면, 끼워박기는 삽입물이 두 원단 사이에서 쐐기(Wedge) 역할을 수행하며 스티치가 이 세 요소를 관통하여 하나의 복합 구조체를 형성한다. 이는 외부 노출형 부착 방식(예: 겉박기/Topstitching)보다 전단 강도(Shear Strength)가 월등히 높으며, 부자재의 절단면이 외부로 노출되지 않아 세탁이나 마찰에 의한 올 풀림(Fraying)을 원천적으로 차단한다.
산업 현장에서 끼워박기는 제품의 완성도를 결정짓는 '품질의 척도'로 통용된다. 대체 기법인 '오버레이(Overlay)' 방식은 작업 속도는 빠르나 시접 처리가 지저분해질 수 있는 반면, 끼워박기는 공정 난이도가 높음에도 불구하고 럭셔리 가방, 고기능성 아웃도어, 프리미엄 속옷 등 고부가가치 제품군에서 표준 공정으로 채택된다. 특히 방수 기능이 요구되는 심실링(Seam Sealing) 의류에서는 인서트 부위의 평탄도가 테이프 접착력을 결정짓는 핵심 요소가 된다.
¶ 정의 및 메커니즘

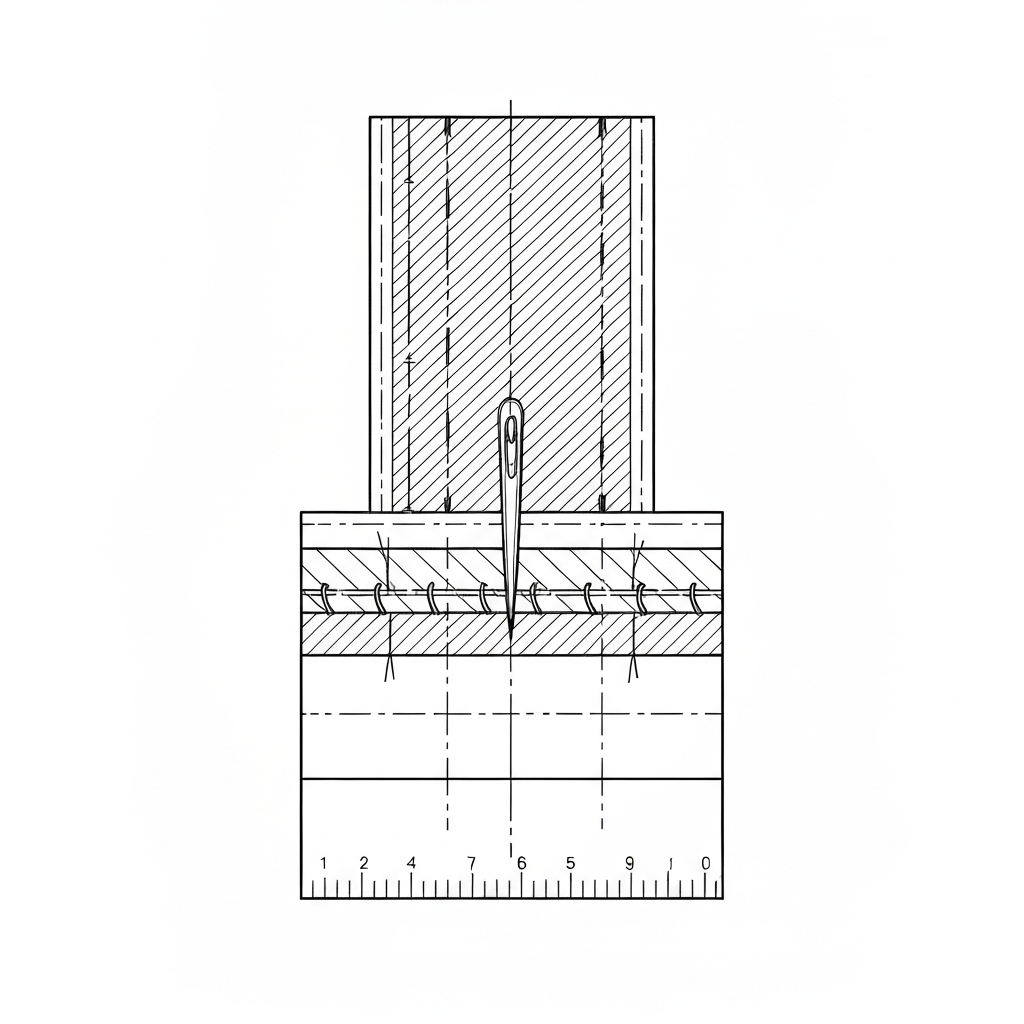

물리적 구조면에서 끼워박기는 '상단 원단 - 삽입물(Insert) - 하단 원단'의 3층 샌드위치 구조를 형성한다. 재봉기의 바늘이 이 세 층을 동시에 관통하며 스티치를 형성해야 하므로, 각 층의 이송 속도 제어가 품질의 핵심이다. ISO 4915 표준에 따라 본봉(Class 301) 또는 오버록(Class 500) 스티치가 주로 적용되며, 대량 생산 라인에서는 삽입물의 위치를 고정하기 위한 전용 어태치먼트(Folder/Guide)를 재봉기에 장착하여 작업한다.
기계적 작동 원리를 심층 분석하면, 끼워박기는 '비대칭적 마찰 저항'과의 싸움이다. 재봉기의 하단 톱니(Feed Dog)는 가장 아래쪽 원단에만 직접적인 이송력을 전달하며, 중간의 삽입물과 상단 원단은 하단 원단과의 층간 마찰력에 의존해 이동한다. 이때 삽입물의 소재(예: 매끄러운 새틴 라벨 vs 거친 나일론 웨빙)에 따라 이송 속도 차이가 발생하며, 이는 곧 '이세(Ease)' 현상이나 원단 밀림으로 이어진다. 이를 방지하기 위해 상하 통합 이송(Compound Feed) 방식이나 차동 이송(Differential Feed) 기능을 갖춘 장비가 필수적으로 요구된다.
역사적으로 끼워박기는 19세기 중반 산업용 재봉기의 보급과 함께 군복의 견장 고정 및 마구(Horse Tack) 제작에서 내구성을 확보하기 위해 정립되었다. 현대 봉제 산업에서 국가별 현장 인식 차이를 살펴보면, 한국 공장은 숙련공의 수동 제어를 통한 '정밀 끼워박기'를 선호하며 고난도 샘플 작업에 강점이 있다. 반면 베트남과 중국의 대형 공장은 지그(Jig)와 자동 라벨 공급 장치(Automatic Label Feeder)를 활용한 '표준화된 끼워박기'를 통해 대량 생산 효율성을 극대화하는 경향을 보인다. 특히 베트남 현장에서는 '마이 깹(may kẹp)' 공정의 불량률을 라인 QC의 핵심 지표로 관리할 만큼 중요도가 높다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (Lockstitch), Class 401 (Chainstitch), Class 514 (4-thread Overlock) | 용도에 따라 선택 |
| 주요 재봉기 모델 | Juki DDL-9000C, Brother S-7300A, Juki MO-6814S, Siruba 747K | 자동 사절 및 디지털 피드 권장 |
| 바늘 시스템 | DB×1 (#11~#16), DP×5 (#18~#21), DC×27 (오버록용) | 부자재 두께 및 밀도에 따라 선정 |
| SPI (Stitches Per Inch) | 의류: 10 - 14 SPI / 가방 및 장비류: 7 - 10 SPI | 인장 강도 요구치에 비례 |
| 실(Thread) 구성 | 코아사(Core Spun) 30/2, 40/2 또는 고강력 나일론사 | 삽입물 두께 대응 및 마찰열 저항 |
| 최대 봉제 속도 | 3,500 - 4,500 spm | 삽입 구간 진입 시 1,500 spm 이하 감속 필수 |
| 적합 원단 | 박지(Lightweight)부터 후지(Heavy Canvas), 가죽까지 전 범위 | 노루발 압력 및 톱니 높이 조절 필수 |
| Towa 장력 수치 | 윗실: 120 - 160g / 밑실(보빈): 25 - 35g | 소재 및 실 번수에 따라 가변적용 |
| 노루발 압력 | 3.0kgf - 5.5kgf (디지털 게이지 기준) | 삽입물 두께에 따른 부상(Floating) 방지 |
| 바늘 끝 형태 | R(Standard), SPI(Sharp), SES(Ball point) | 원단 손상 방지를 위한 포인트 선정 |
¶ 주요 적용 분야
- 의류 제조:
- 브랜드 식별: 상의 옆솔기(Side Seam) 내 브랜드 케어 라벨 및 사이즈 탭 삽입.
- 안전 및 기능성: 후드 티셔츠나 점퍼의 솔기 사이 반사 테이프(Reflective Tape) 끼워박기.
- 장식성: 여성용 블라우스의 칼라 및 소매 끝단 레이스(Lace) 트림 결합.
- 스포츠웨어: 레깅스 옆선에 메쉬(Mesh) 원단을 끼워박아 통기성 확보.
- 가방 및 잡화:
- 구조 보강: 몸판과 옆판 결합 시 파이핑(Piping)을 삽입하여 형태 유지 및 마찰 방지.
- 하중 지지: 백팩 어깨끈(Strap)을 등판 봉제 시 내부에 끼워박아 하중 지지력 강화.
- 마감 처리: 지퍼 테이프를 안감과 겉감 사이에 삽입하여 노출 최소화 및 방수 성능 향상.
- 산업용 및 자동차:
- 모빌리티: 자동차 시트 커버의 가죽 패널 사이 보강재 및 에어백 전개용 약선 삽입.
- 아웃도어: 텐트 및 아웃도어 장비의 웨빙 고리(Loop) 고정 봉제.
- 필터 산업: 산업용 필터 백의 접합 부위에 보강 테이프 끼워박기.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 부자재 탈락 (Missing Insert) - 원인: 봉제 중 삽입물이 가이드에서 이탈하거나, 시접(Seam Allowance)이 너무 좁아 바늘이 삽입물을 관통하지 못함. - 해결: 전용 가이드 노루발 사용, 원단에 노치(Notch) 표시를 하여 삽입 위치를 고정하고 시접 폭을 최소 8mm 이상 확보.
- 단차 및 우글거림 (Puckering/Uneven Feed) - 원인: 상하 원단과 삽입물의 마찰 계수 차이로 인한 이송 불균형(Ply Shift). - 해결: 차동 이송(Differential Feed) 기능을 활용하여 하단 톱니 속도 조절, 테플론 노루발 교체로 마찰 감소.
- 바늘 파손 및 스티치 건너뜀 (Needle Breakage/Skip Stitch) - 원인: 두꺼운 삽입물(웨빙 등) 진입 시 바늘 굴곡(Deflection) 발생 및 가마(Hook)와의 타이밍 어긋남. - 해결: 바늘 번수를 한 단계 높이고(예: #14 → #16), 바늘 끝 모양을 원단 특성에 맞게 변경(예: R 포인트에서 SPI 포인트로).
- 장력 불균형 (Tension Irregularity) - 원인: 삽입물이 통과하는 구간에서 전체 두께가 급증하여 실의 소모량이 변함. - 해결: 전자식 장력 조절기(Active Tension)를 사용하여 해당 구간의 장력을 자동으로 완화하거나 밑실 장력을 미세 조정.
- 위치 이탈 (Misalignment) - 원인: 작업자의 수동 삽입 시 중심축이 흔들리거나 고정 장치 미비. - 해결: 마그네틱 가이드 또는 고정식 폴더(Folder)를 침판에 설치하여 삽입 경로를 물리적으로 제한.
- 원단 씹힘 (Fabric Jamming) - 원인: 삽입물 시작점의 두께를 노루발이 넘지 못하고 밀어버리는 현상. - 해결: 노루발 앞부분이 들린 '보정 노루발' 사용 및 톱니 높이(Feed Dog Height)를 0.8~1.0mm로 최적화.
- 바늘 열에 의한 삽입물 융해 (Needle Heat Damage) - 원인: 고속 봉제 시 바늘 마찰열(최대 300°C 이상)로 인해 합성수지 라벨이나 테이프가 녹아 바늘 구멍에 고착됨. - 해결: 바늘 냉각 장치(Needle Cooler) 설치 또는 실리콘 오일(Thread Lubricant) 도포, SERV7 등 열 방산형 바늘 사용.
- 오일 오염 (Oil Stain) - 원인: 인서트 부위의 두께로 인해 바늘대가 높게 상승하며 상부 오일이 바늘을 타고 삽입물로 전이됨. - 해결: 세미 드라이(Semi-dry) 타입 재봉기 사용 및 바늘대 오일 씰(Oil Seal) 점검.
¶ 품질 검사 기준 (QC Standard)
- 삽입 깊이의 일관성: 부자재가 솔기 내부로 삽입된 깊이가 전 구간에서 일정해야 함 (허용 오차: 의류 ±1mm, 가방 ±2mm).
- 인장 강도 테스트 (Pull Test): 삽입된 라벨이나 스트랩을 규정된 힘(예: 성인 의류 기준 90N/10초, 아동복 50N/10초)으로 당겼을 때 빠지거나 원단이 찢어지지 않아야 함.
- 스티치 무결성: 삽입물이 시작되고 끝나는 단차 구간에서 땀너비가 변하거나 스티치가 건너뛰는 현상이 없어야 함.
- 외관 평탄도: 봉제 후 해당 부위가 뒤틀리거나(Twisting) 우글거리지 않고 평평하게 유지되어야 함.
- 대칭성: 좌우 대칭인 제품(예: 소매 양쪽 라벨)의 경우 삽입 위치의 높이 차이가 3mm 이내여야 함.
- 바늘 구멍 손상: 삽입물 제거 후 원단에 영구적인 바늘 구멍(Needle Hole)이나 원단 손상이 남지 않아야 함 (특히 니트 원단에서 중요).
- 색상 전이(Color Migration): 삽입된 부자재(특히 진한 색상 테이프)에서 주 원단으로 색상이 묻어나지 않는지 확인 (세탁 견뢰도 테스트 병행).
¶ 현장 용어 및 은어
| 구분 | 용어 | 현장 발음/표기 | 비고 |
|---|---|---|---|
| 한국어 | 인서트 | In-seoteu | 영어 Insert의 현장식 발음 |
| 한국어 | 끼워박기 | Gki-wo-bak-gi | 표준 기술 용어 |
| 일본어 | 挟み込み | Hasamikomi (하사미코미) | '사이에 끼움'을 뜻하는 가장 흔한 은어 |
| 일본어 | 割り込み | Warikomi (와리코미) | 공정 중간에 끼워 넣는다는 의미로 혼용 |
| 베트남어 | may kẹp | 마이 깹 | '집어서 봉제하다'는 뜻의 베트남 현장 용어 |
| 중국어 | 夹缝 / 夹车 | Jiāfèng / Jiāchē | '틈새 봉제' 또는 '끼워 박는 차'를 의미 |
| 현장 은어 | 샌드위치 | Sandwich | 원단 사이에 끼우는 행위를 직관적으로 표현 |
| 현장 은어 | 아다리 | Adari | 삽입물과 노치의 위치가 정확히 맞는 상태 |
¶ 장비 세팅 및 작업 가이드
- 노루발(Presser Foot): 파이핑 끼워박기 시에는 파이핑의 직경에 맞는 홈이 파여 있는 '파이핑 전용 노루발'을 사용하십시오. 라벨 작업 시에는 왼쪽 또는 오른쪽 편차 노루발(Compensating Foot)을 사용하여 끝 스티치 간격을 일정하게 유지하십시오.
- 이송 시스템(Feed System): 두꺼운 부자재 삽입 시에는 톱니의 높이를 평소보다 0.2mm 높여 이송력을 확보하고, 노루발 압력 조절 나사를 시계 방향으로 돌려 압력을 15% 정도 증강하십시오.
- 마킹(Marking): 초보 작업자의 경우, 원단과 삽입물에 '노치(Notch)' 또는 '은펜 마킹'을 하여 일치시키지 않으면 봉제 끝부분에서 원단이 남거나 모자라는 '이세(Ease)' 현상이 발생하므로 주의가 필요합니다.
- 어태치먼트 활용: 대량 생산 시에는 '라벨 폴더(Label Folder)'를 사용하여 라벨을 자동으로 반으로 접어 투입구에 공급함으로써 생산성을 30% 이상 향상시킬 수 있습니다.
- 디지털 세팅: Juki DDL-9000C와 같은 최신 기종에서는 '멀티 레이어 감지 센서'를 활성화하여, 두께가 변하는 인서트 진입 시 자동으로 땀수(Pitch)와 장력을 보정하도록 설정하십시오.
- 실 선택: 인서트 부위의 마찰이 심할 경우 일반 면사보다는 실리콘 코팅이 된 코아사를 사용하여 실 끊어짐을 방지하십시오.
¶ 공정 흐름도 (Process Flow)
¶ 심화 기술 정보: 소재별 끼워박기 특성
- 합성수지(PVC/TPU) 테이프: 마찰 계수가 매우 높아 일반 노루발 사용 시 원단이 밀림. 반드시 테플론(Teflon) 노루발 또는 롤러(Roller) 노루발을 사용해야 하며, 바늘 마찰열에 의한 융착을 방지하기 위해 냉각 장치가 필수적임.
- 신축성 밴드(Elastic Band): 끼워박기 시 밴드를 당기는 정도(Tension)에 따라 제품의 최종 치수가 변함. 전용 텐션 조절 장치(Metering Device)를 통해 일정한 장력으로 공급해야 하며, 봉제 후 수축률을 계산하여 패턴에 반영해야 함.
- 금속성 부자재(D-Ring/Webbing): 바늘 관통 시 충격이 크므로 바늘대를 보강하고, 재봉기 회전수를 2,500 spm 이하로 제한하여 기계적 피로도를 낮춰야 함. 바늘은 초경합금 코팅된 제품을 권장함.
- 가죽(Leather): 가죽은 바늘 구멍이 영구적으로 남으므로 재작업이 불가능함. 따라서 봉제 전 '가죽용 양면테이프'로 인서트 위치를 가고정한 후 봉제하는 것이 일반적임.
¶ 관련 항목
- 파이핑 (Piping): 심선을 원단으로 감싸 솔기 사이에 끼워박는 대표적인 인서트 기법.
- 어태치먼트 (Attachment): 끼워박기 공정의 정밀도를 높이기 위한 보조 기구(가이드, 폴더 등).
- 시접 (Seam Allowance): 부자재가 충분히 물릴 수 있도록 확보해야 하는 봉제 여분 공간.
- 바택 (Bartack): 끼워박은 부위(특히 하중을 받는 스트랩)의 시작과 끝을 보강하기 위한 고밀도 지그재그 봉제.
- 차동 이송 (Differential Feed): 신축성 원단에 끼워박기 시 원단 늘어남을 방지하기 위한 이송 조절 메커니즘.
- 스키빙 (Skiving): 가죽 끼워박기 시 두께를 줄이기 위해 단면을 깎아내는 전처리 공정.
- 심실링 (Seam Sealing): 끼워박기 부위의 바늘 구멍을 통한 누수를 방지하기 위해 방수 테이프를 열압착하는 후공정.
¶ 유지보수 및 안전 관리
- 침판(Needle Plate) 점검: 두꺼운 인서트 작업 시 바늘이 침판을 타격하여 흠집이 생길 수 있으며, 이는 원단 긁힘의 원인이 됨. 주기적인 연마 필수.
- 가마(Hook) 타이밍: 고부하 작업 후에는 바늘과 가마의 간격(Clearance)이 벌어질 수 있으므로 0.05~0.1mm 수준으로 상시 점검.
- 작업자 안전: 인서트 삽입 시 손가락이 노루발 근처로 접근하므로 반드시 '핑거 가드(Finger Guard)'를 설치하고, 수동 삽입 시에는 핀셋(Tweezers) 사용을 의무화함.
