¶ 용어 정의 및 개요
인터록(Interlock)은 섬유 제조 및 봉제 산업에서 원단의 조직 구조와 특정 봉제 방식을 동시에 지칭하는 핵심 기술 용어입니다.
-

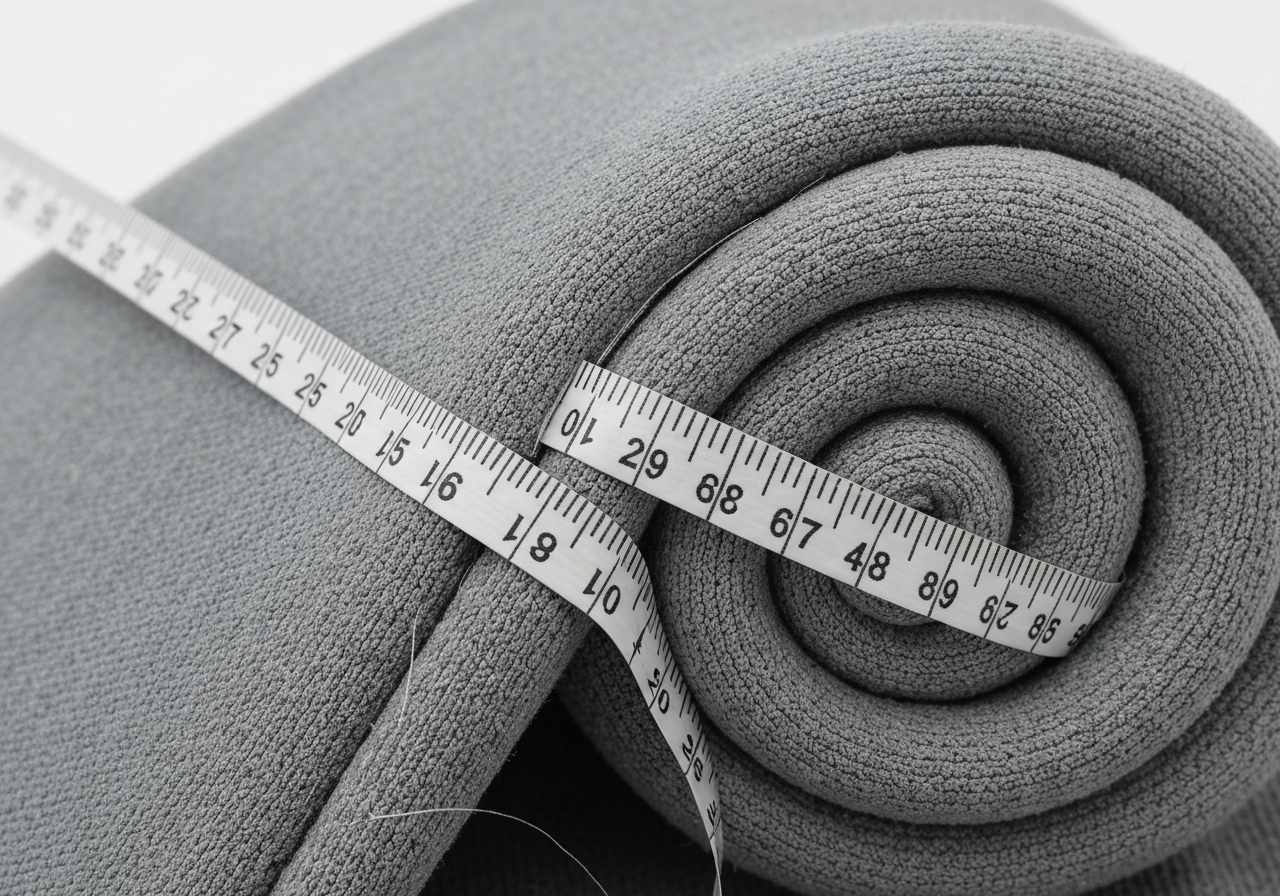

원단(Fabric): 두 개의 리브(Rib) 조직이 서로 등받이 구조(Back-to-back)로 맞물려 편직된 '양면 조직' 니트를 의미합니다. 싱글 져지(Single Jersey)와 달리 앞뒤 겉모양이 동일하며, 원단 끝이 말리지 않는(Non-curling) 특성이 있습니다. 두께감이 있고 조직이 안정적이어서 고품질 의류 소재로 사용됩니다.
- 물리적 구조 및 원리: 인터록 원단은 두 개의 바늘 침대(Needle Bed)를 사용하는 원형 편기(Circular Knitting Machine)에서 제작됩니다. 한쪽 바늘이 코를 형성할 때 반대쪽 바늘은 대기하며, 다음 행에서 역할을 교대하는 방식으로 두 겹의 리브가 하나로 결합된 구조를 가집니다. 이로 인해 단면 니트에서 발생하는 컬링(Curling) 현상이 거의 없으며, 가로 방향의 신축성뿐만 아니라 세로 방향의 형태 안정성도 뛰어납니다.
- 비교 우위: 일반적인 싱글 져지보다 밀도가 높고 불투명하여 고급 티셔츠, 스포츠웨어, 아동복 소재로 선호됩니다. 또한, 원단이 견고하여 재단 및 봉제 공정에서 형태 왜곡이 적다는 기계적 장점이 있습니다.
-
봉제(Sewing): ISO 4915 기준 Class 600(Covering Stitch)에 해당하는 스티치 유형 또는 이를 수행하는 기계를 지칭합니다. 한국 현장에서는 주로 '삼봉' 또는 '가이루빠'라는 은어로 통용되며, 신축성이 있는 니트 의류의 밑단 처리, 소매 마감, 솔기 연결에 필수적으로 사용됩니다.
- 기계적 작동 메커니즘: 인터록 봉제는 2개 이상의 바늘실과 1개의 루퍼(Looper)실, 그리고 선택적으로 상부 장식사(Top Cover Thread)가 상호 교차하며 형성됩니다. 본봉(Lockstitch)이 실의 꼬임으로 고정되는 방식이라면, 인터록은 실이 원단 표면과 이면을 루프(Loop) 형태로 감싸며 전진합니다. 이러한 구조는 원단이 늘어날 때 실도 함께 늘어날 수 있는 '신축적 여유'를 제공하여, 니트 소재의 파손을 방지합니다.
- 역사적 배경: 20세기 중반 대량 생산 체계가 확립되면서, 니트 의류의 생산 효율과 내구성을 동시에 만족시키기 위해 발전했습니다. 특히 1970년대 이후 스포츠웨어 시장의 급성장과 함께 필수적인 봉제 기법으로 자리 잡았습니다.
- 국가별 현장 인식: 한국 공장에서는 '삼봉'이라는 용어가 표준처럼 사용되며, 베트남에서는 일본 브랜드의 영향으로 'Máy Kansai' 또는 'Đánh bông'으로 불립니다. 중국에서는 공정의 평평한 특성을 강조하여 '绷缝(Bengfeng)'이라 칭하며, 각 지역마다 선호하는 장력 세팅과 실의 종류에 미세한 차이가 있습니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 600 (602, 605, 607) | 커버스티치 및 플랫록 포함 |
| 주요 장비 유형 | 실린더 베드형/플랫 베드형 인터록 재봉기 | Cylinder-bed / Flat-bed |
| 대표 모델 | Juki MF-7900, Pegasus W500PV, Siruba C007K, Yamato VG Series | 글로벌 표준 모델 |
| 바늘 시스템 | UY128GAS / TV×7 | 니트 전용 바늘 사용 필수 |
| 바늘 굵기 | Nm 65/9 ~ Nm 90/14 | 원단 중량에 따라 선택 |
| 표준 SPI 범위 | 8 ~ 16 SPI | 기능성 의류일수록 고밀도 세팅 |
| 최대 봉제 속도 | 5,000 ~ 6,500 SPM | 자동 급유 및 냉각 장치 권장 |
| 차동 이송비 | 1:0.5 ~ 1:1.3 (조정 가능) | 원단 늘어남/오그라듦 제어 |
| 루퍼 타이밍 | 3.0mm ~ 3.5mm (바늘 중심 기준) | 기종별 매뉴얼 준수 |
| 바늘 간격 (Gauge) | 3.2mm, 4.0mm, 4.8mm, 5.6mm, 6.4mm | 2바늘 또는 3바늘 세팅에 따라 결정 |
| 사용 오일 | ISO VG 18 ~ 22 (고속 재봉기 전용) | 변색 방지용 투명 오일 권장 |
¶ 주요 적용 분야
인터록은 신축성과 평탄함이 동시에 요구되는 모든 섬유 제품에 광범위하게 적용됩니다.
- 스포츠웨어 및 액티브웨어:
- 레깅스 및 요가복: 인심(Inseam)과 아웃심(Outseam)에 4바늘 6실 플랫록(Flatlock, ISO 607)을 적용하여 피부 마찰을 제로화하고 고강도 활동 시 솔기 터짐을 방지합니다.
- 기능성 티셔츠: 소매 끝단(Cuff)과 밑단(Hem) 마감에 2바늘 인터록을 사용하여 활동 시 신축성을 확보합니다.
- 이너웨어 및 유아복:
- 팬티 및 런닝: 허리 밴드 연결부와 허벅지 라인 마감에 사용되어 압박감을 줄이고 부드러운 착용감을 제공합니다.
- 배냇저고리: 시접이 겉으로 나오게 봉제하는 '가이루빠' 기법을 사용하여 신생아의 연약한 피부를 보호합니다.
- 캐주얼 의류:
- T-셔츠 넥라인: 바인더(Binder) 장치를 부착하여 넥라인 원단을 감싸며 봉제(Binding)할 때 필수적입니다. 보통 10~12 SPI로 세팅하여 내구성을 높입니다.
- 후드 티셔츠: 앞주머니(Kangaroo Pocket) 부착 시 상부 장식사를 활용하여 디자인적 요소와 강도를 동시에 확보합니다.
- 가방 및 잡화:
- 백팩 내부 메쉬 포켓: 메쉬 원단의 가장자리가 풀리지 않도록 인터록으로 테두리 마감을 수행합니다.
- 어깨끈(Shoulder Strap) 안쪽: 통기성을 위한 에어 메쉬와 보강재를 결합할 때, 두께감을 유지하면서도 유연한 연결을 위해 사용됩니다.
- 에코백 내부 솔기: 오바로크 대신 인터록을 사용하여 내부 시접을 깔끔하게 정리하고 고급스러운 마감을 구현합니다.
- 산업용 및 의료용:
- 자동차 시트 커버: 곡선 부위의 신축 대응을 위해 고강도 코아사를 사용한 인터록 봉제가 적용됩니다.
- 의료용 압박 복대: 일정한 압력을 유지하면서도 환자의 움직임에 대응해야 하므로 14~16 SPI의 고밀도 인터록이 사용됩니다.
¶ 주요 결함 및 기술적 해결 방안
현장에서 발생하는 결함은 대부분 기계적 세팅과 원단 특성의 부조화에서 기인합니다.
- 메야부리 (Skip Stitch / 눈뜀):
- 원인: 바늘과 루퍼(Looper)의 타이밍 불일치, 바늘 휨, 또는 고속 회전 시 바늘 열에 의한 실 풀림.
- 해결: 루퍼 타이밍을 재설정하고, 바늘과 루퍼 사이의 간격(Clearance)을 0.05mm 이하로 정밀 조정합니다. 바늘 가드(Needle Guard)가 바늘을 적절히 밀어 루퍼가 실 고리를 확실히 챌 수 있도록 합니다.
- 원단 씹힘 (Fabric Jamming / 먹음):
- 원인: 노루발 압력이 너무 강하거나 피드 독(Feed Dog)의 높이가 원단 두께에 비해 너무 높음.
- 해결: 노루발 압력을 최소화하고, 피드 독 높이를 0.8~1.0mm 수준으로 하향 조정합니다. 얇은 원단의 경우 '작은 구멍 침판(Small Hole Needle Plate)'으로 교체하여 원단이 침판 아래로 빨려 들어가는 것을 방지합니다.
- 퍼커링 (Puckering / 우글거림):
- 원인: 상실(Needle Thread) 장력이 너무 강하거나 차동 이송비(Differential Feed) 설정 오류.
- 해결: 실 장력을 Towa 장력계 기준 바늘실 0.2~0.3N 수준으로 완화합니다. 차동 레버를 'Gathering' 방향(1.0 이상)으로 조정하여 앞쪽 피드 독이 원단을 더 많이 밀어넣도록 세팅합니다.
- 지라시 (Needle Holes / 원단 구멍):
- 원인: 바늘 끝(Point) 손상 또는 원단 밀도 대비 너무 굵은 바늘 사용. 니트 조직의 실이 바늘에 의해 끊어지는 현상.
- 해결: Ball-point 바늘(SES/SUK 타입)로 즉시 교체합니다. 바늘 끝이 둥글어 원단 실 사이를 비집고 들어가도록 유도합니다. 원단이 너무 건조할 경우 가습을 통해 섬유의 유연성을 확보하는 것도 방법입니다.
- 실 끊김 (Thread Breakage):
- 원인: 루퍼 표면의 흠집(Burr) 또는 실 경로(Thread Path)의 저항. 고속 봉제 시 발생하는 마찰열.
- 해결: 루퍼와 실 가이드를 고운 사포나 연마제로 폴리싱(Polishing)합니다. 실리콘 오일 냉각 장치(Needle Cooler)를 가동하여 바늘 열을 식히고 실의 윤활성을 높입니다.
¶ 품질 검사 기준 (QC Standards)
- 신축성 테스트 (Stretch Test): 봉제 부위를 원단 파단 직전까지 당겼을 때 스티치가 터지지 않고 견뎌야 합니다. 특히 스포츠웨어의 경우 원단 신축률의 80% 이상을 봉제선이 따라가야 합격입니다.
- 스티치 균일성: 상부 장식사(Top Cover Thread)가 지그재그 형태로 누락 없이 고르게 형성되었는지 육안으로 확인합니다. 실의 꼬임이 일정해야 합니다.
- 시접 평탄도: 봉제 후 솔기가 뒤틀리거나(Twisting) 파도치는 현상(Waving)이 없어야 합니다. 평평한 테이블 위에 놓았을 때 들뜸이 없어야 합니다.
- 벌어짐 현상 (Grinning): 솔기를 좌우로 벌렸을 때 바늘실 사이로 반대편 원단이 과도하게 노출되지 않아야 합니다. 이는 바늘실 장력이 너무 약할 때 발생합니다.
- 복원력(Recovery): 원단을 당겼다 놓았을 때 봉제 부위가 원래의 길이로 돌아오는지 확인합니다. 실이 늘어진 채로 남으면 장력 세팅 실패입니다.
¶ 현장 전문 용어 및 은어 (Glossary)
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국 (KR) | 삼봉 | 인터록/커버스티치 기계를 통칭. 바늘이 3개 들어가는 기종에서 유래. |
| 한국 (KR) | 가이루빠 | 상부 장식사가 포함된 3바늘 인터록 스티치. 일본어 '카자리(장식)' + '루퍼'의 합성어 추정. |
| 베트남 (VN) | Máy Kansai | Kansai Special 브랜드의 시장 점유율이 높아 기계 자체를 지칭하는 대명사가 됨. |
| 베트남 (VN) | Đánh bông | 인터록 공정을 의미. 'Bông'은 솜이나 부드러운 것을 뜻하며 스티치의 폭신한 느낌에서 유래. |
| 일본 (JP) | 扁平縫い (Henpei-nui) | '평평한 봉제'를 뜻함. 시접을 평평하게 처리하는 인터록의 본질적 의미. |
| **중국 (CN) ** | 绷缝 (Bengfeng) | '팽팽하게 당겨 봉제한다'는 의미. 기계는 绷缝机(Bengfengji)라 함. |
| 공통 | Flatlock | 4바늘 6실(ISO 607) 공정. 시접을 맞대어 봉제하여 두께가 거의 없는 고난도 기술. |
| 한국 (KR) | 도메 (Domete) | 봉제 시작과 끝의 풀림 방지 처리. 인터록은 구조상 풀리기 쉬워 본봉으로 마무리 도메를 침. |
¶ 장비 세팅 및 메인터넌스 가이드
- 차동 이송(Differential Feed)의 정밀 조절:
- 인터록 원단은 신축성이 매우 크므로, 봉제 시 원단이 늘어나는 것을 방지하기 위해 차동 레버를 1.0 이상(보통 1.2~1.5)으로 설정합니다.
- 반대로 원단이 너무 오그라든다면 1.0 이하로 낮추어 뒤쪽 피드 독의 속도를 상대적으로 높입니다.
- 루퍼 타이밍 및 회피 거리(Avoidance):
- 바늘이 최하점에서 상승할 때 루퍼 끝이 바늘 중심선에 도달하는 거리를 모델별 매뉴얼(보통 3.0~3.5mm)에 맞춰 정밀 세팅합니다.
- 루퍼가 바늘 뒤를 지나갈 때의 간격(Avoidance)은 바늘이 휘지 않는 범위 내에서 최대한 가깝게(0.05mm) 설정하는 것이 눈뜀 방지의 핵심입니다.
- 실 장력 밸런스 (Towa Gauge 기준):
- 밑실(Looper Thread): 0.1~0.15N (매우 부드럽게 풀려야 함).
- 바늘실(Needle Thread): 0.2~0.4N (원단 두께에 따라 조정).
- 장식사(Top Cover Thread): 0.1N 이하 (장식적인 효과를 위해 느슨하게 설정).
- 청소 및 주유:
- 니트 원단은 보풀(Lint) 발생이 많으므로 루퍼실 통로, 침판 아래, 피드 독 사이를 매일 최소 2회 에어건으로 청소합니다.
- 자동 주유 시스템의 오일 필터를 정기적으로 교체하고, 오일 창(Oil Gauge)의 색상이 변탁되었을 경우 즉시 새 오일(ISO VG 18~22 등급)로 교체합니다.
- 바늘 교체 주기:
- 고속 생산 라인에서는 8시간 가동 후 바늘 끝의 마모 여부와 상관없이 교체하는 것을 권장합니다. 미세하게 휜 바늘은 불량의 주원인이 됩니다.
¶ 공정 흐름도 (Process Flow)
graph TD
A[원단 입고 및 수축률 검사] --> B[재단 및 부속 준비]
B --> C{인터록 기계 세팅}
C -->|니트/다이마루| D[차동 이송 및 장력 조절]
C -->|바늘 확인| E[UY128GAS SES 바늘 장착]
D --> F[본 봉제 - 밑단/소매/솔기]
E --> F
F --> G[중간 QC - 신축성 및 눈뜀 검사]
G --> H[시아게 - 증기 프레싱 및 형태 고정]
H --> I[최종 검수 및 패킹]
I --> J[출하 전 샘플링 검사]
¶ [심화] 인터록 봉제의 기술적 변형과 고도화
-
바인더(Binder) 공정의 최적화:
- 넥라인이나 소매단에 바인더를 사용할 때, 바인더 입구의 폭과 원단 테이프의 폭이 정확히 일치해야 합니다. (예: 30mm 테이프 사용 시 10mm 완성 바인더 사용).
- 바인더 장착 시 바늘과의 거리가 너무 멀면 원단이 사선으로 씹힐 수 있으므로, 최대한 바늘 가까이 밀착시켜 고정합니다.
-
헤비 듀티(Heavy Duty) 세팅:
- 두꺼운 기모 원단이나 가방용 네오프렌 소재를 봉제할 때는 바늘 시스템을 TV×7로 변경하고, 루퍼의 궤적을 더 크게 수정하여 실의 공급량을 늘려야 합니다.
- 이때 노루발의 '트랙션(Traction)'을 높이기 위해 톱니 모양이 거친 피드 독으로 교체하기도 합니다.
-
무시접 봉제(Flatlock)의 정밀도:
- ISO 607 스티치는 원단 두 장을 겹치지 않고 끝단을 맞대어 봉제합니다. 이를 위해 기계 전면에 '원단 가이드'와 '커터(Cutter)'가 장착된 전용 모델(예: Yamato FD-62 시리즈)을 사용합니다.
- 커터의 칼날 상태가 불량하면 원단 단면이 지저분해져 솔기가 울퉁불퉁해지므로, 칼날의 연마 상태를 수시로 점검해야 합니다.
¶ 관련 항목 (Related Topics)
- 싱글 져지 (Single Jersey): 인터록과 대비되는 대표적인 단면 니트 조직. 말림 현상이 있어 봉제 시 주의가 필요함.
- 오드람프 (Flatlock / ISO 607): 시접을 완전히 없애는 고난도 인터록 변형 공정. 주로 고가 스포츠웨어에 사용.
- 리브 (Rib / 시보리): 가로 신축성이 좋아 목 에리나 소매단에 사용되는 조직. 인터록 기계로 연결 시 차동 조절이 필수적임.
- 바인더 (Binder): 인터록 기계 앞에 부착하여 원단 가장자리를 감싸며 봉제하는 조절 기구. '랍빠'라는 은어로도 불림.
- 코아사 (Core Spun Thread): 폴리에스터 필라멘트 심지에 면이나 스테이플 섬유를 감싼 실. 강도가 높고 신축성이 좋아 인터록 봉제에 최적임.
¶ 실전 트러블슈팅 노하우 (Senior Technician's Tips)
- "원단이 파도친다면?" → 차동 레버를 위로 올려 앞 톱니의 이송량을 늘리십시오. 그래도 해결되지 않는다면 노루발 압력을 더 줄여야 합니다.
- "특정 구간에서만 눈이 뛴다면?" → 원단이 겹쳐지는 '단차' 부위일 가능성이 큽니다. 노루발의 앞부분이 들릴 때 바늘이 휘지 않도록 '단차 대응 노루발'을 사용하거나, 봉제 속도를 해당 구간에서만 늦추십시오.
- "실이 자꾸 꼬인다면?" → 실걸이(Thread Stand)에서 기계까지 오는 경로에 정전기가 발생하는지 확인하십시오. 실리콘 오일을 실에 직접 도포하는 '오일 컵'을 설치하면 해결되는 경우가 많습니다.
- "바늘 구멍이 커 보인다면?" → 바늘 번수를 낮추는 것이 우선이지만, 실의 굵기도 함께 낮춰야 밸런스가 맞습니다. 60번사에서 80번사로 교체해 보십시오.
- "루퍼실 장력이 불안정하다면?" → 루퍼실 가이드 구멍에 실 찌꺼기가 끼어있는지 확인하십시오. 아주 작은 먼지 하나가 장력 변화를 일으켜 스티치 불량을 유발합니다.
