인타록크 (Interlock Stitch / may khoá liên động / インターロック)
¶ 개요
인타록크(Interlock Stitch)는 산업용 봉제 현장에서 가장 빈번하게 사용되는 안전 봉제(Safety Stitch) 기법입니다. ISO 4915 표준 분류에 따르면 Class 516에 해당하며, 독립된 두 개의 스티치인 '2사 체인스티치(ISO 401)'와 '3사 오바로크(ISO 504)'가 하나의 기계에서 동시에 형성되는 복합 구조를 가집니다. 원단의 가장자리를 칼날로 절단함과 동시에 오바로크로 올 풀림을 방지하고, 그 안쪽에 강력한 체인스티치를 박아 넣어 봉제 강도를 극대화하는 것이 핵심입니다. 주로 신축성이 적은 직물(Woven)의 합봉 공정에 필수적으로 사용됩니다.
물리적 메커니즘 측면에서 인타록크는 단순 합봉을 넘어 원단의 구조적 안정성을 부여합니다. 일반적인 본봉(Lockstitch) 합봉 후 오바로크 처리를 하는 2공정 방식을 1공정으로 단축시켜 생산성을 40% 이상 향상시킵니다. 특히 하중이 집중되는 부위에서 체인스티치가 일차적인 인장 강도를 책임지고, 오바로크가 원단 끝단의 전단 응력을 분산시키는 이중 방어 체계를 구축합니다. 이는 고속 대량 생산이 필수적인 글로벌 의류 벤더(Vendor) 공장에서 표준 사양으로 채택되는 이유입니다. 대체 기법인 4선 오바로크(ISO 514)와 비교했을 때, 인타록크는 신축성은 다소 낮으나 수직 인장 강도와 시접의 평평함(Flatness) 유지 능력이 탁월하여 정장 바지나 워크웨어와 같이 형태 안정성이 중요한 복종에서 대체 불가능한 위치를 점하고 있습니다.

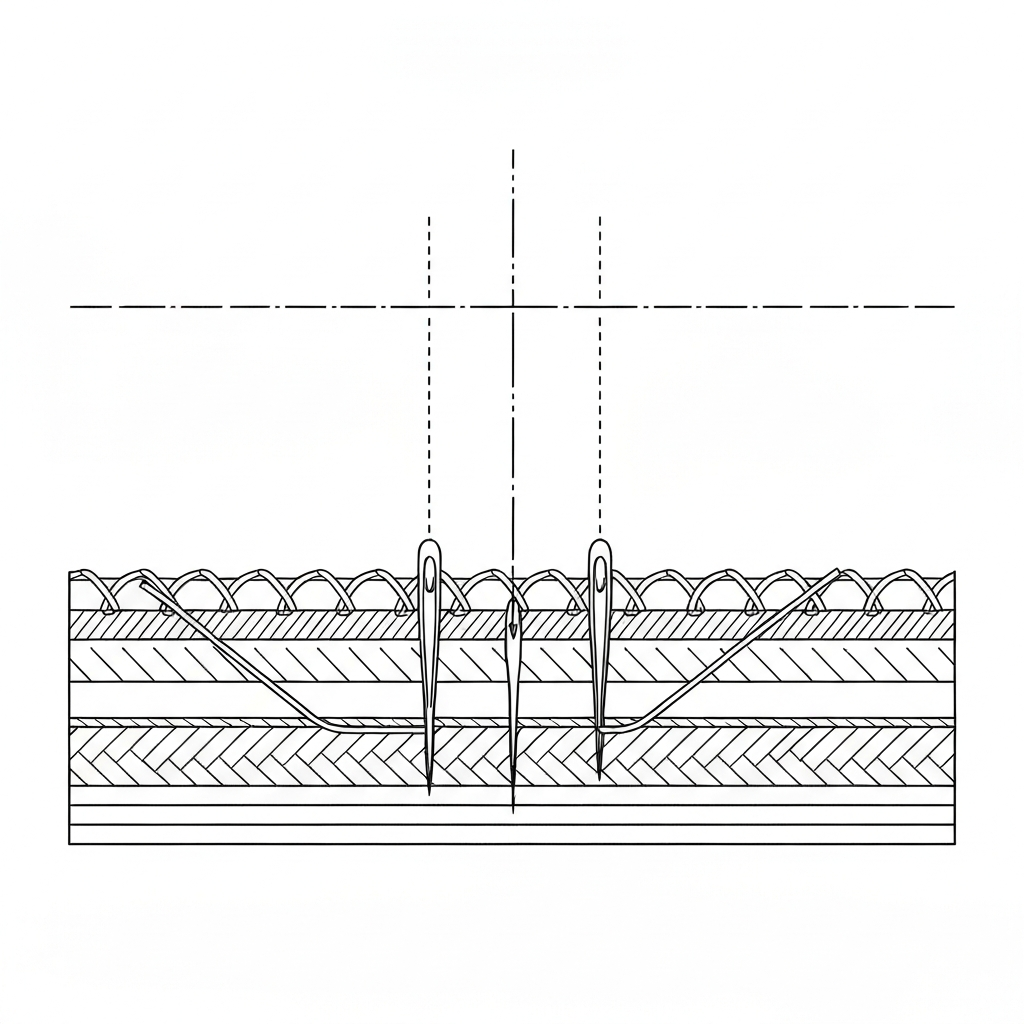

¶ 정의 및 구조
- 구조적 특징: 총 5개의 실(바늘실 2개, 루퍼실 3개)이 사용됩니다.
- 체인 파트: 왼쪽 바늘실과 체인 루퍼실이 만나 직선 형태의 체인스티치를 형성하여 하중을 견듭니다. 이 체인스티치는 본봉과 달리 밑실(보빈) 교체 없이 대용량 콘 실을 직접 공급받으므로 장시간 연속 가동이 가능합니다.
- 오버록 파트: 오른쪽 바늘실과 상/하 루퍼실이 만나 원단 끝단을 감싸며 올 풀림을 방지합니다.
- ISO 4915 분류: Class 516 (401 + 504 결합형).
- 차별점: 일반적인 4선 오바로크(ISO 514, 일명 니혼오바)는 두 바늘이 모두 오버록 구조 안에 포함되지만, 인타록크는 체인스티치가 오버록 라인 외부에 독립적으로 존재하여 인장 강도가 훨씬 높습니다.
기계적 작동 원리와 상호작용: 인타록크의 핵심은 '동기화(Synchronization)'에 있습니다. 주축(Main Shaft)의 1회전당 바늘대(Needle Bar)의 상하 운동과 세 개의 루퍼(Upper, Lower, Chain Looper)가 각기 다른 궤적을 그리며 교차합니다. 체인 루퍼는 전후 운동(Avoidance movement)을 병행하며 바늘 뒤를 낚아채고, 오버록 루퍼들은 원단 끝단에서 실을 교차시켜 루프를 형성합니다. 이때 이송(Feed) 메커니즘은 차동 이송(Differential Feed) 방식을 채택하여, 앞쪽 피드 독과 뒤쪽 피드 독의 속도 차이를 이용해 원단의 밀림이나 당겨짐을 미세하게 조정합니다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 516 (Safety Stitch) | 5선식 안전 봉제 |
| 기계 유형 | 고속 5사 인타록크 미싱 (5-Thread Safety Stitch Machine) | - |
| 주요 제조사/모델 | Juki MO-6816S, Pegasus M952-52, Siruba 757K, Yamato AZ8500G | 현장 주력 모델 (Brother S-7000DD는 본봉이므로 제외) |
| 바늘 시스템 | DC×27 (표준), Nm 75/11 ~ Nm 110/18 | 원단 두께에 따라 선택 |
| 표준 SPI | 8 ~ 16 SPI (Stitches Per Inch) | 데님 8-10, 일반직물 12-14 |
| 최대 봉제 속도 | 7,000 ~ 8,500 spm (Stitches Per Minute) | 실무 권장 6,000 ~ 6,500 spm |
| 스티치 폭 | 3.2mm (체인 간격) + 4.0mm~5.0mm (오버록 폭) | 총 폭 약 8mm~10mm (모델별 상이) |
| 차동 이송비 | 1:0.7 (늘림) ~ 1:2.0 (오무림) | 원단 특성에 따라 조정 |
| 권장 실 장력 (Towa) | 바늘실: 25-35g / 루퍼실: 10-15g | 원단 및 실 종류에 따라 가변 |
| 사용 실 규격 | 40s/2, 60s/3 Spun Poly 또는 Core Spun | 고속 봉제 시 열저항 실 권장 |
¶ 주요 적용 분야
인타록크는 그 강력한 결합력과 깔끔한 단처리 능력 덕분에 광범위한 산업 분야에서 활용됩니다.
-
의류 제조 (Woven 중심):
- 팬츠류: 슬랙스, 치노 팬츠, 캐주얼 바지의 옆솔기(Side Seams) 및 인심(Inseam). 특히 활동량이 많아 가랑이 부위의 터짐이 우려되는 바지류에 필수적입니다.
- 셔츠/블라우스: 작업복 셔츠의 옆선 및 소매 연결 부위(Armhole). 드레스 셔츠의 경우 얇은 원단 특성상 14-16 SPI의 고밀도 세팅을 적용합니다.
- 데님: 라이트웨이트 데님(10oz 미만)의 내부 마감. 헤비 데님(14oz 이상)은 랩심(Fell Seam) 머신을 사용하지만, 포켓 주머니감 합봉이나 내부 시접 정리에는 여전히 인타록크가 사용됩니다.
- 아웃도어: 기능성 우븐 자켓의 내부 라이닝 합봉.
-
가방 및 잡화:
- 에코백/캔버스 백: 내부 바닥면 합봉 및 옆선 처리. 10수 이상의 두꺼운 캔버스 원단에는 Nm 110/18 이상의 굵은 바늘과 강한 장력 세팅이 요구됩니다.
- 백팩: 내부 파티션 연결부 및 보강재 합봉. 하중을 직접 받는 어깨끈 연결부의 일차 고정용으로도 사용됩니다.
- 침구류: 매트리스 커버, 베갯잇 내부 테두리 마감. 대형 원단을 빠르게 처리해야 하므로 7,500 spm 이상의 고속 세팅이 선호됩니다.
-
산업용 자재:
- 필터 백: 산업용 집진기 필터의 고강도 접합. 미세 먼지 누출 방지를 위해 스티치 밀도를 극대화합니다.
- 자동차 시트: 시트 커버의 내부 보이지 않는 곳의 합봉 처리.
¶ 장비 정밀 세팅 가이드 (Technical Setting)
시니어 기술자 수준의 정밀 세팅은 품질 사고를 예방하는 핵심입니다.
- 바늘 높이 (Needle Bar Height):
- 바늘이 최하점에 도달했을 때, 바늘 구멍의 상단과 루퍼 끝단 사이의 거리를 모델별 매뉴얼(보통 2.1mm~2.3mm)에 맞춰 정밀 세팅함. Juki MO-6816S 기준, 바늘대 높이는 침판 면에서 10.1mm가 표준임.
- 루퍼 타이밍 (Looper Timing):
- 체인 루퍼가 바늘 뒤를 지날 때 바늘과의 간극(Avoidance)을 0.05mm 이하로 유지하여 메또비를 방지함. 오버록 루퍼 간의 교차 타이밍은 상루퍼가 하루퍼 뒤를 지날 때 0.1mm 간격을 유지하도록 세팅.
- 피드 독(Feed Dog) 높이 및 각도:
- 침판 위로 피드 독이 올라오는 높이를 0.8mm~1.0mm로 유지. 얇은 원단은 0.7mm, 두꺼운 원단은 1.2mm까지 조정하여 이송력을 확보함. 피드 독이 수평이 아닐 경우 원단이 사선으로 밀릴 수 있음.
- 칼날 정렬 (Knife Alignment):
- 하칼(Lower Knife)은 침판과 수평이 되어야 하며, 상칼(Upper Knife)은 하칼과 약 0.5mm 정도 겹치도록 설정함. 칼날 사이의 간극이 벌어지면 원단이 씹히므로 주의.
- 바늘 가드 (Needle Guard):
- 루퍼가 바늘을 낚아챌 때 바늘이 뒤로 밀리지 않도록 바늘 가드가 바늘에 미세하게 접촉(0.01mm)하도록 조정. 이는 고속 봉제 시 바늘 휨에 의한 루퍼 충돌을 방지함.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 메또비 (Skipped Stitch)
- 현상: 체인스티치 또는 오바로크 루프가 형성되지 않고 건너뜀.
- 원인: 바늘과 체인 루퍼 간의 타이밍 불일치, 바늘 휨, 또는 바늘 열에 의한 실 녹음.
- 해결: 바늘-루퍼 간극(Clearance)을 0.05mm~0.1mm로 재설정하고, 바늘 냉각용 실리콘 오일을 공급함. 바늘 끝(Point)이 미세하게 손상되었는지 루페로 확인 후 교체.
- 퍼커링 (Puckering)
- 현상: 봉제 라인을 따라 원단이 쭈글쭈글하게 우는 현상.
- 원인: 차동 이송(Differential Feed) 설정 오류 또는 실 장력 과다.
- 해결: 차동 레버를 조정하여 전면 피드 독의 이송량을 원단 수축률에 맞게 조정(신축성 원단은 오무림 방향으로). 장력 다이얼을 완화하고, 특히 루퍼실 장력을 최소화함.
- 원단 씹힘 및 커팅 불량 (Ragged Edge)
- 현상: 원단 가장자리가 깨끗하게 잘리지 않고 뜯기거나 씹힘.
- 원인: 상하 칼날(Knife)의 마모 또는 칼날 압력 부족.
- 해결: 하칼(고정칼)을 교체하거나 상칼(가동칼)의 스프링 압력을 높임. 칼날의 교차 지점이 침판보다 약 0.5mm 아래에서 시작되도록 조정.
- 실 끊김 (Thread Breakage)
- 현상: 고속 회전 중 실이 빈번하게 끊김.
- 원인: 실 경로(Thread Path)의 흠집(Burr) 또는 바늘 구멍 오염.
- 해결: 실 가이드와 루퍼 끝단을 고운 사포(1000번 이상)로 연마. 실의 꼬임 방향(S/Z)이 기계 사양과 맞는지 확인하고, 실의 수분 함유량을 체크.
- 체인 탈락 (Chain-off Failure)
- 현상: 봉제 시작 또는 끝부분에서 체인이 형성되지 않아 실이 풀림.
- 원인: 체인 루퍼의 실 가이드 위치 미비 또는 공봉(Empty Stitch) 형성 불량.
- 해결: 체인 루퍼의 실 가이드 위치를 미세 조정하여 루퍼가 실을 확실히 낚아채도록 세팅.
¶ 품질 검사 기준 (QC Standard)
- 스티치 일관성: 체인스티치 라인과 오바로크 라인 사이의 간격(보통 3.2mm 또는 4.8mm)이 전 구간에서 일정해야 함.
- 시접 폭(Seam Allowance): 커팅 후 남은 시접의 폭이 작업지시서(Tech Pack)의 허용 오차(±1mm) 이내여야 함.
- 장력 밸런스: 원단을 양옆으로 강하게 당겼을 때 체인스티치가 벌어지는 '심 그린(Seam Grin)' 현상이 없어야 함. Towa 게이지로 측정 시 편차 5g 이내 유지.
- 커팅 단면: 원단 가장자리에 보풀이나 뜯김이 없어야 하며, 오바로크 실이 원단 끝을 정확히 감싸야 함.
- 강도: ISO 13935-2(Grab Method) 기준, 해당 원단의 법적 최소 인장 강도를 상회해야 함. (일반적으로 본봉 대비 1.5배 이상의 강도 요구)
- 유연성: 봉제 부위를 꺾었을 때 실의 장력 때문에 원단이 딱딱하게 굳지 않고 자연스럽게 굴곡되어야 함.
¶ 현장 은어 및 지역별 명칭
| 국가/지역 | 용어 | 현장 발음/표기 | 비고 |
|---|---|---|---|
| 한국 (KR) | 인타 / 인타록크 | Inta / Intarokeu | 일본어 '인타'에서 유래된 현장 표준어 |
| 한국 (KR) | 니혼오바 | Nihon-Oba | 2본침 오버록을 뜻하나, 간혹 인타록크와 혼용되므로 주의 요망 |
| 베트남 (VN) | máy vắt sổ 5 chỉ | May vat so 5 chi | '5선 오버록 기계'라는 뜻으로 가장 많이 쓰임 |
| 베트남 (VN) | may khoá liên động | May khoa lien dong | 기술 문서상의 정식 명칭 |
| 일본 (JP) | インターロック | Intārokku | 정식 명칭 |
| 일본 (JP) | 五本糸 | Gohon-ito | '5선'을 의미하며 인타록크 기계를 지칭함 |
| 중국 (CN) | 五线包缝机 | Wǔ xiàn bāo fèng jī | '5선 포봉기' (인타록크의 표준 기술 용어) |
| 중국 (CN) | 拷克 | Kǎo kè | 'Overlock'의 음역어로 현장에서 광범위하게 사용 |
¶ 공정 흐름도 (Process Flow)
graph TD
A[원단 투입 및 가이드 정렬] --> B{칼날 작동}
B -->|불필요 시접 제거| C[원단 가장자리 커팅]
C --> D[오바로크 루퍼 작동 - ISO 504]
C --> E[체인 루퍼 작동 - ISO 401]
D --> F[5선 인타록크 스티치 형성]
E --> F
F --> G[피드 독에 의한 원단 이송]
G --> H[공봉 체인 형성 및 배출]
H --> I[품질 검사 및 시아게]
¶ 관련 항목 및 비교
| 비교 항목 | 인타록크 (ISO 516) | 4선 오바로크 (ISO 514) | 본봉 + 오바로크 |
|---|---|---|---|
| 주요 용도 | 직물(Woven) 합봉 | 니트(Knit) 합봉 | 고급 정장, 맞춤복 |
| 인장 강도 | 매우 높음 | 높음 (신축성 위주) | 보통 |
| 신축성 | 낮음 | 매우 높음 | 매우 낮음 |
| 생산성 | 매우 높음 (1공정) | 매우 높음 (1공정) | 낮음 (2공정) |
| 시접 두께 | 중간 | 얇음 | 두꺼움 (가름솔 처리 시) |
| 풀림 방지 | 탁월 | 우수 | 우수 |
- 오바로크 (Overlock, ISO 504): 가장자리 풀림 방지 전용. 합봉 강도가 낮아 단독 합봉에는 부적합함.
- 니혼오바 (4-Thread Overlock, ISO 514): 니트(Knit) 의류 합봉에 주로 사용. 인타록크보다 신축성이 좋으나 직물에서의 강도는 낮음.
- 플랫록 (Flatlock, ISO 600 Class): 시접을 겹치지 않고 평평하게 잇는 방식으로, 기능성 스포츠웨어에 주로 사용됨.
¶ 유지보수 및 관리 (Maintenance)
- 일일 점검: 칼날의 마모 상태 확인 및 침판 주변 먼지(Lint) 제거. 특히 인타록크는 칼날 찌꺼기가 루퍼실 경로에 끼어 장력 변화를 일으키기 쉬우므로 에어건으로 수시 청소 필요.
- 급유 관리: 고속 회전 기계이므로 오일 창의 유량을 수시로 확인하고, 오일 필터는 6개월마다 교체함. Juki 전용 오일(Machine Oil No.18) 사용 권장.
- 바늘 교체: 매 8시간 작업 후 또는 원단 손상 발견 시 즉시 교체. DC×27 규격 외 사용 시 루퍼와의 타이밍이 어긋나 기계 파손의 원인이 됨.
- 타이밍 게이지 사용: 루퍼 타이밍 조정 시 반드시 전용 게이지(Timing Gauge)를 사용하여 정밀도를 유지함. 육안 세팅은 고속 회전 시 메또비의 주원인이 됨.
- 벨트 장력: 모터와 주축을 연결하는 V-벨트의 장력이 너무 느슨하면 회전수가 불규칙해져 스티치 간격이 일정하지 않게 됨. 손가락으로 눌렀을 때 10mm 정도 들어가는 것이 적당함.
¶ 국가별 공장 실무 및 선호도
- 한국 (Korea): 품질 기준이 매우 까다로워 '심 그린' 현상에 민감합니다. 따라서 바늘실 장력을 타이트하게 세팅하고, 시접의 평평함을 위해 프레싱(Pressing) 공정과의 연계를 중요시합니다.
- 베트남 (Vietnam): 대규모 라인 생산 체제로, 기계의 내구성과 고속 안정성을 최우선으로 합니다. Juki나 Pegasus 같은 일본 브랜드 선호도가 압도적이며, 정비사가 라인에 상주하며 실시간으로 타이밍을 교정합니다.
- 중국 (China): 최근 자동화 설비 도입이 빨라져, 자동으로 시접을 절단하고 봉제 시작과 끝을 처리하는 자동 인타록크(Automatic Safety Stitcher) 보급률이 높습니다. Jack이나 Hikari 같은 자국 브랜드의 점유율이 상승하고 있습니다.
- 현장 노하우: "인타록크 소리가 갑자기 날카로워지면 하칼의 위치가 미세하게 틀어졌거나 오일 공급이 원활하지 않은 신호다."라는 말이 현장 기술자들 사이에서 통용됩니다. 또한, 실의 장력을 맞출 때는 반드시 실제 생산에 사용할 원단 두 겹을 겹쳐서 테스트해야 하며, 단일 원단 테스트는 무의미합니다.
¶ 바늘 및 실의 선정 가이드
- 바늘 번수 선정:
- 얇은 직물 (셔츠, 블라우스): Nm 75/11 ~ Nm 80/12
- 중간 직물 (치노 팬츠, 작업복): Nm 90/14 ~ Nm 100/16
- 두꺼운 직물 (데님, 캔버스): Nm 110/18 이상
- 실의 조합:
- 바늘실: 강도가 높은 Core Spun 실 권장 (봉제 시 열 발생에 강함).
- 루퍼실: 부드러운 Spun Poly 실을 사용하여 시접의 촉감을 개선하고 비용을 절감함.
- 특수 봉제: 방염복이나 군복의 경우 아라미드(Aramid) 실을 사용하며, 이때는 루퍼의 마찰열 관리가 더욱 중요해짐.
