¶ 개요 및 정의

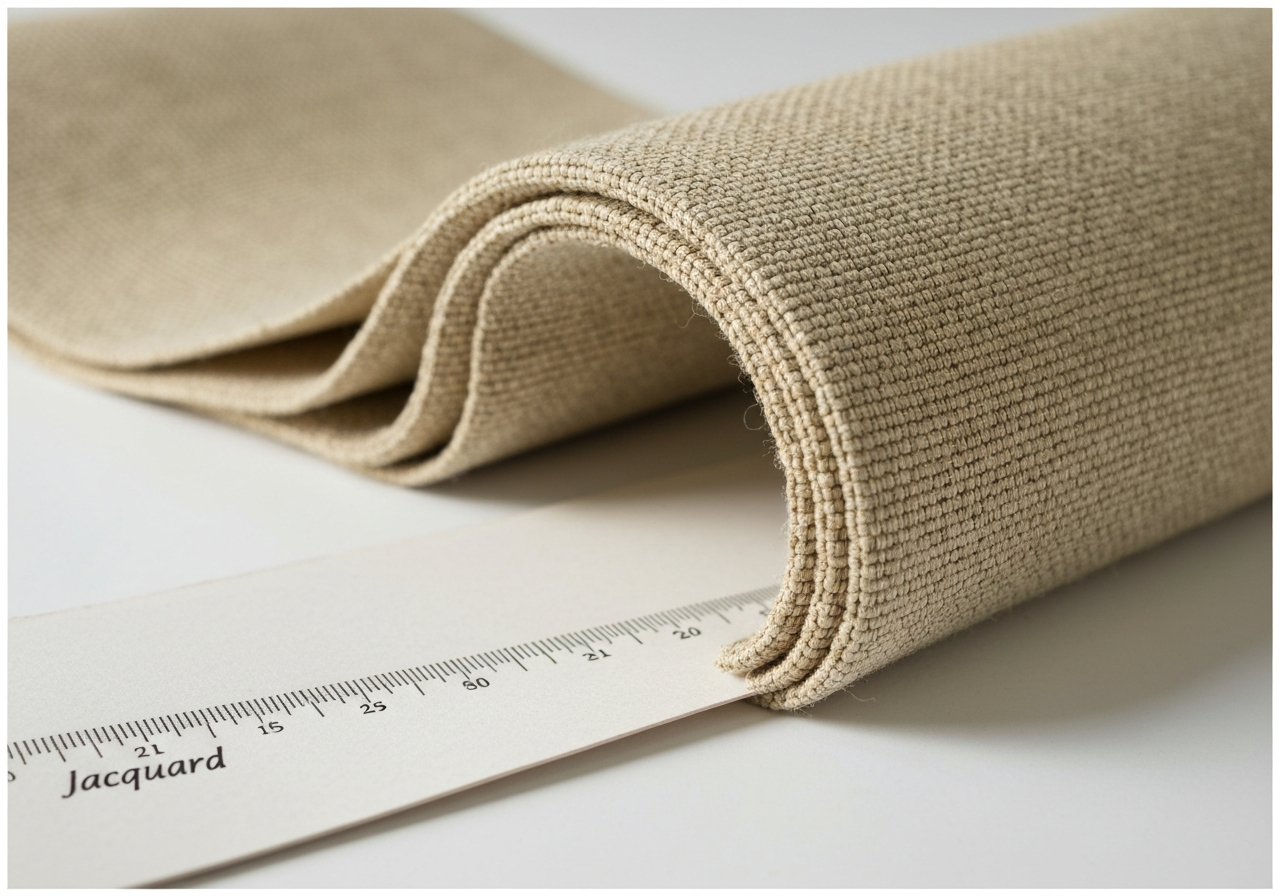

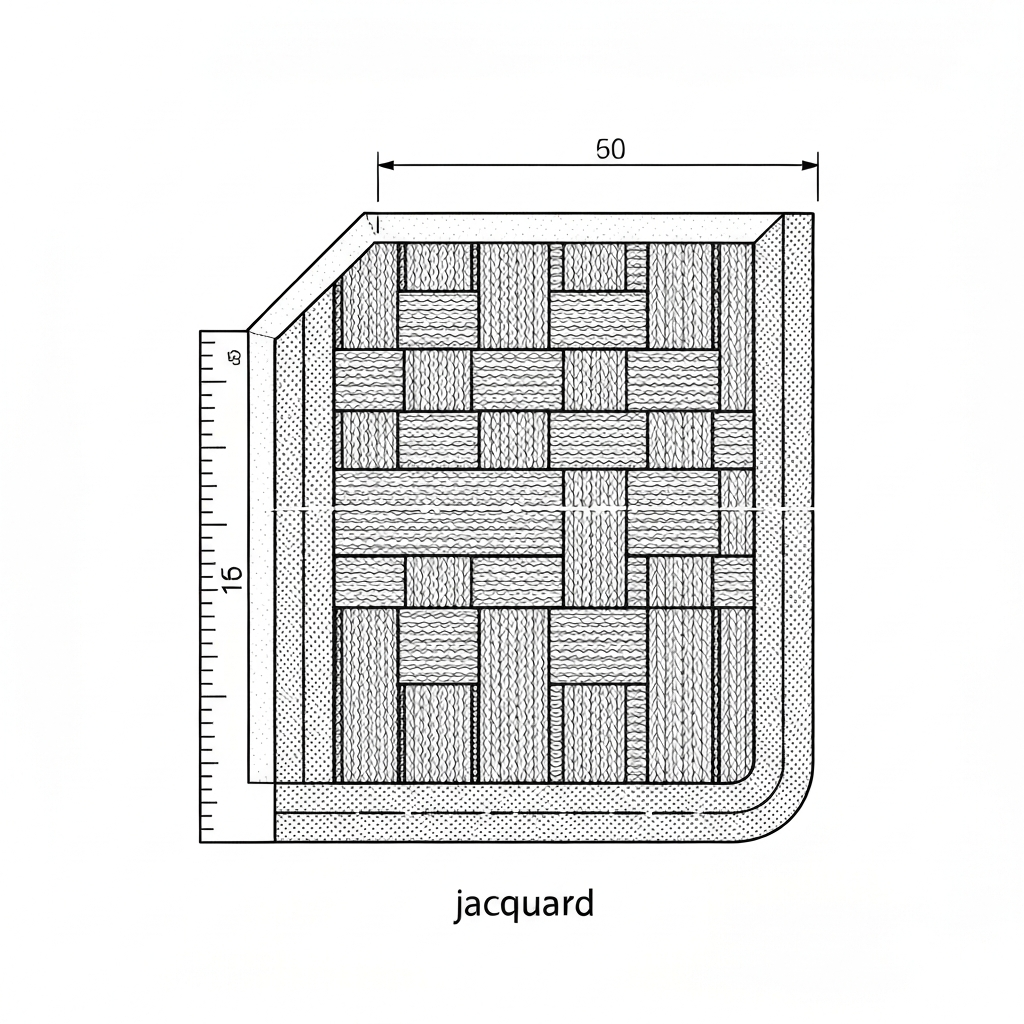

자카드(Jacquard)는 별도의 인쇄(Printing)나 자수(Embroidery) 공정 없이, 직조(Weaving) 또는 편직(Knitting) 과정에서 경사(Warp)와 위사(Weft)의 교차 방식을 개별적으로 제어하여 원단 자체에 복잡한 문양을 구현한 직물을 의미합니다. 1804년 조셉 마리 자카드(Joseph Marie Jacquard)가 천공 카드(Punch Card)를 이용한 직기 제어 방식을 발명하여 특허를 취득한 것에서 유래되었으며, 이는 현대 컴퓨터 프로그래밍의 시초가 된 이진법 제어의 초기 모델로 평가받습니다.
현대의 전자식 자카드 헤드(Electronic Jacquard Head)는 수천 개의 경사를 독립적으로 구동할 수 있는 솔레노이드 밸브와 마이크로프로세서를 통해 정교한 곡선, 대형 회화적 패턴, 브랜드 로고 등을 고속으로 형성합니다. 일반적인 도비(Dobby) 직기가 종광(Harness) 프레임을 그룹 단위로 움직여 단순한 기하학적 패턴(최대 24매 내외)을 만드는 것과 달리, 자카드는 하네스 코드(Harness Cord)와 링고(Lingoes, 추)를 통해 각각의 경사를 개별 제어하므로 문양의 크기와 복잡성에 제한이 없는 것이 특징입니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 원단 분류 | 문양 직물 (Patterned Fabric) | 직조(Woven) 및 편직(Knit) 모두 포함 |
| 스티치 분류 (ISO 4915) | N/A (원단 제조 공정) | 봉제 시 주로 Class 301(본봉) 사용 |
| 주요 직기 제조사 | Stäubli (스토브리), Picanol (피카놀), Itema (이테마), Bonas (보나스) | 전자 자카드 헤드 및 고속 직기 시장 점유율 기준 |
| 주요 모델 | Stäubli SX/LX, Picanol OmniPlus-i Connect, Itema R9500-2 | 최신 고속 전자 직기 및 에어젯/레피어 시스템 |
| 봉제 바늘 시스템 | 의류: DB×1 (#11~#14) / 가방·가구: DP×17 (#19~#23) | 원단 두께 및 밀도에 따라 선정 |
| 바늘 끝 형태 | SES (Light Ball Point) 또는 SUK (Medium Ball Point) | 섬유 조직 파괴 및 스내깅(Snagging) 방지 필수 |
| 일반 SPI (땀수) | 8 ~ 12 SPI (3.2mm ~ 2.1mm) | 패턴의 가시성과 봉제 강도 고려 (고밀도 셔츠는 14 SPI 이상) |
| 최대 직조 속도 | 600 ~ 1,200 RPM | 직기 사양, 위사 삽입 방식 및 패턴 복잡도에 따라 상이 |
| 원단 중량 (GSM) | 150 ~ 800 g/m² | 셔츠용 경량부터 카펫·인테리어용 중량까지 광범위 |
| 권장 봉제사 | 고강력 코아사 (Core Spun Thread) #30 ~ #60 | 자카드 조직의 마찰 저항 및 시접 두께 고려 |
| 밑실 장력 (Towa) | 20 ~ 25g (표준 자카드 기준) | 퍼커링 방지를 위한 저장력 세팅 필수 |
¶ 적용 분야 및 산업적 가치
자카드는 그 구조적 안정성과 심미적 가치로 인해 고부가가치 산업 전반에 걸쳐 필수적인 소재로 자리 잡고 있습니다.
-
고급 의류 (High-end Apparel):
- 정장 및 예복: 재킷의 라펠(Lapel), 베스트(Waistcoat) 전면부. 특히 안감(Lining)에 브랜드 로고를 자카드로 직조하여 가품 방지 및 브랜드 아이덴티티를 강화합니다.
- 셔츠: 칼라 스탠드(Collar Stand) 내부나 커프스(Cuffs)에 포인트 자카드 적용.
- 니트웨어: 자카드 니트(Jacquard Knit) 기법을 통해 스웨터 전체에 멀티 컬러 패턴 구현. 암홀(Armhole) 합복 시 패턴 연결(Matching)이 품질의 핵심입니다.
-
가방 및 잡화 (Bags & Accessories):
- 럭셔리 캔버스: 핸드백 본체용 고밀도 자카드. 어깨끈 연결부(Stress Point)와 같이 하중이 집중되는 곳은 바늘 굴절(Needle Deflection)을 방지하기 위해 초경 바늘 사용을 권장합니다.
- 웨빙(Webbing): 백팩 어깨끈이나 스트랩에 브랜드명을 자카드로 직조. 일반 인쇄 스트랩보다 내마모성이 뛰어나며 7~9 SPI의 굵은 땀수로 봉제합니다.
-
스포츠웨어 및 기능성 소재 (Activewear):
- 엔지니어드 자카드(Engineered Jacquard): 신체 부위별 열 배출이 필요한 곳은 메쉬(Mesh) 구조로, 지지력이 필요한 곳은 고밀도 구조로 한 번에 짜내는 기술. 주로 러닝화 갑피(Upper)에 적용됩니다.
-
홈 텍스타일 및 인테리어 (Home Textile):
- 호텔용 다마스크(Damask): 단색이지만 빛의 굴절에 따라 문양이 드러나는 식탁보 및 침구.
- 커튼 및 소파 커버: 300~800 GSM의 중량 자카드. 봉제 시 두꺼운 시접 처리를 위해 상하 이송(Compound Feed) 재봉기가 필수적입니다.
-
산업용 및 모빌리티 (Industrial & Mobility):
- 자동차 시트: 내마모성 테스트(Martindale) 50,000회 이상을 견뎌야 하는 고내구성 자카드.
- 항공기 내장재: 난연사(FR Yarn)를 사용한 자카드 직물로 심미성과 안전 규격을 동시 충족.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 플로트 (Floats) - 현상: 패턴 형성 시 경사나 위사가 너무 길게 건너뛰어 실이 표면에서 뜨는 현상. 봉제 시 노루발 끝에 걸려 원단이 씹히거나 실이 뽑히는 원인이 됨. - 해결: 조직 설계(CAD) 단계에서 최대 플로트 길이를 제한하거나, 뒷면에 바인더(Binder) 조직을 추가하여 실을 고정함. 봉제 현장에서는 테플론 노루발을 사용하여 걸림을 최소화함.
- 미스픽 (Mispicks) - 현상: 위사가 제대로 삽입되지 않거나 끊겨 패턴이 불연속적으로 나타나는 현상. - 해결: 위사 공급 장치(Accumulator)의 장력을 최적화하고, 직기의 셀렉터 핑거(Selector Finger) 타이밍을 재설정함.
- 스내깅 (Snagging) - 현상: 돌출된 자카드 문양의 실이 외부 물체나 봉제기 부품에 걸려 뽑히는 현상. - 해결: 봉제 시 이송 톱니(Feed Dog)의 높이를 낮추고, 바늘 끝의 손상(Burr) 여부를 수시로 점검함. 완제품 포장 시 보호지 사용 권장.
- 미어짐 (Seam Slippage) - 현상: 자카드 특유의 느슨한 조직 구조로 인해 봉제선 부위의 실이 벌어지는 현상. - 해결: 시접(Seam Allowance) 폭을 최소 1.2cm 이상 확보하고, 봉제선에 심지(Fusing Tape)를 부착하거나 인터록(Interlock) 처리를 병행함.
- 패턴 왜곡 (Pattern Distortion/Bowing) - 현상: 원단 가공 및 권취 과정에서의 장력 불균형으로 문양이 휘거나 비틀리는 현상. - 해결: 텐션 롤러의 평행도를 교정하고, 재단 시 식서(Selvedge)를 기준으로 패턴의 직각도를 엄격히 관리함. 자동 재단기(Cutter) 사용 시 진공 흡착 강도를 조절하여 원단 밀림 방지.
- 이색 (Shade Variation) - 현상: 선염사(Yarn Dyed)의 로트(Lot) 간 색상 차이로 인해 패턴의 색감이 부위별로 다른 현상. - 해결: 재단 전 동일 로트 번호를 확인하고, 재단물 번호표(Soabar Ticket)를 부착하여 혼용을 방지함.
¶ 품질 검사 기준 (QC Standards)
- 패턴 일치 (Pattern Matching): 좌우 대칭 부위(포켓, 앞판 합복 부위)의 문양 연결 상태 확인. 허용 오차 2mm 이내 (AQL 2.5 기준).
- 표면 마찰 견뢰도 (Crocking Test): ISO 105-X12 기준에 의거, 돌출된 문양 부위의 색상 전이 여부 검사 (건식/습식 4급 이상 요구).
- 올 풀림 저항성 (Snag Resistance): ASTM D3939 (Mace Test) 등을 통해 표면 실 뽑힘 정도 측정. 자카드 원단은 일반 평직보다 기준치를 엄격히 적용.
- 중량(GSM) 및 밀도 측정: 설계된 패턴 밀도에 따른 단위 면적당 중량 편차 확인 (표준 대비 ±5% 이내).
- 치수 변화율 (Dimensional Stability): 세탁 후 자카드 조직의 수축으로 인한 패턴 왜곡 여부 확인 (ISO 6330 기준).
- 마모 내구성 (Abrasion Resistance): ISO 12947-2 (Martindale) 기준, 자카드 문양의 실이 끊어지기 전까지의 회수 측정.
¶ 현장 은어 및 국가별 용어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 쟈카드 / 자카드 | Jyaka-deu | 현장 표준 용어 |
| 한국어 (KR) | 가라 원단 | Gara Wondan | '패턴/무늬'를 뜻하는 일본어 '가라(柄)'에서 유래 |
| 일본어 (JP) | ジャカード | Jakado | 일본 기술자 및 설비 매뉴얼 표기 |
| 일본어 (JP) | 紋織 | Mon-ori | 문양 직조를 뜻하는 전통적 기술 용어 |
| 베트남어 (VN) | Vải Jacquard | Vai Jacquard | 공식 명칭 |
| 베트남어 (VN) | Vải dệt hoa | Vai det hoa | '꽃무늬 직물'이라는 뜻으로 현장에서 통용 |
| 중국어 (CN) | 提花布 | Tíhuābù | '꽃을 들어 올려 짜다'는 뜻의 표준 용어 |
국가별 실무 차이: - 한국 공장: 자카드 원단의 '가라 맞춤(Pattern Matching)'에 매우 엄격하며, 고급 브랜드 오더 시 재단 단계에서 수작업 핀칭(Pinching)을 병행하는 경우가 많습니다. - 베트남 공장: 고온 다습한 환경으로 인해 선염 자카드사의 염색 견뢰도(Color Fastness) 문제를 주의 깊게 살핍니다. 현장에서는 'Vải dệt hoa'라는 용어가 더 직관적으로 통용됩니다. - 중국 공장: 광동성 및 절강성 일대의 대규모 자카드 전문 공장들은 Stäubli 고속 직기를 운용하며, 1,000 RPM 이상의 초고속 생산 세팅에 특화되어 있습니다.
¶ 봉제 장비 세팅 가이드 (Technical Setup)
- 바늘(Needle) 선택: 자카드 원단은 실의 교차점이 많아 바늘 열 발생이 쉽습니다. 치타(Tephlon) 코팅 바늘이나 끝이 둥근 Ball Point (SES/SUK) 바늘을 사용하여 원단 손상을 방지하십시오. 가방용 중량 자카드에는 Organ CP 바늘과 같이 열 방출이 빠른 특수 바늘이 유리합니다.
- 노루발(Presser Foot) 압력: 문양의 입체감(Embossing Effect)이 눌려 죽지 않도록 노루발 압력을 평직물 대비 20% 감소시키십시오. (예: 일반 5kgf → 자카드 4kgf). 원단 흐름을 돕기 위해 테플론 노루발 사용을 강력히 권장합니다.
- 실 장력(Thread Tension): 자카드 원단은 부위별 두께 변화가 빈번하므로, 자동 장력 조절 장치가 있는 재봉기(Juki DDL-9000C 등)를 사용하십시오. Towa 장력계 기준 밑실 장력을 20~25g으로 설정하여 퍼커링(Puckering)과 실 끊어짐을 방지하십시오.
- 이송 톱니(Feed Dog): 원단 표면 손상을 줄이기 위해 톱니의 피치(Pitch)가 고운 Fine-tooth Feed Dog을 사용하고, 높이를 0.8mm 정도로 낮게 설정하십시오. 톱니 자국이 남을 경우 고무 코팅 톱니(Rubber Feed Dog)로 교체하십시오.
- 재봉 속도 제어: 패턴이 복잡하거나 플로트가 많은 구간에서는 평소 속도의 70~80% 수준(약 3,000~3,500 spm)으로 하향 조정하여 바늘 열에 의한 원사 녹음 현상을 방지하십시오.
¶ 공정 흐름도 (Manufacturing Flow)
graph TD
A[패턴 디자인 및 CAD 설계] --> B[선염사 준비 Yarn Dyeing]
B --> C[정경 공정 Warp Preparation]
C --> D[전자 자카드 직조 Jacquard Weaving]
D --> E[가공 및 검단 Finishing & Inspection]
E --> F{패턴 매칭 재단 Pattern Match Cutting}
F --> G[심지 부착 및 보강 Fusing]
G --> H[본봉 및 특수 봉제 Sewing]
H --> I[시아게 및 최종 검사 Finishing & QC]
I --> J[완제품 출하 Shipping]
¶ 실전 트러블슈팅 (Field Troubleshooting)
- Q: 봉제 중 특정 문양 부위에서만 실 끊어짐이 발생한다면?
- A: 해당 문양의 플로트(Float)가 길어 바늘이 실 사이를 관통하지 못하고 찢는 경우입니다. 바늘 번수를 한 단계 낮추거나, 바늘 끝을 SES(Light Ball)로 교체하십시오. 또한 실리콘 오일 컵을 설치하여 실의 마찰 저항을 줄이십시오.
- Q: 합복 후 패턴이 미세하게 어긋난다면?
- A: 자카드 원단은 부위별 수축률이 다를 수 있습니다. 재단 전 원단을 24시간 이상 에이징(Aging, 자연 수축) 시켰는지 확인하고, 재봉기의 이송비(Differential Feed)를 미세 조정하여 상판과 하판의 밀림을 잡으십시오.
- Q: 시접 부위가 너무 두꺼워 바늘이 부러진다면?
- A: 자카드 원단은 조직 특성상 시접이 겹치면 급격히 두꺼워집니다. 시접 깎기(Grading)를 철저히 하고, 두꺼운 부위 통과 시 'Black Plum' 혹은 'Jumper'라 불리는 단차 보정 도구를 노루발 뒤에 받쳐 수평을 유지하십시오.
¶ 관련 항목
- 도비 (Dobby): 자카드보다 단순한 기하학적 문양(최대 24매 잉광)을 만드는 직조 방식.
- 다마스크 (Damask): 자카드 기법을 이용한 단색의 가역적(Reversible) 광택 직물.
- 브로케이드 (Brocade): 금사나 은사를 사용하여 화려하고 부풀어 오른 듯한 문양을 만든 중량 자카드 직물.
- 컴퓨터 패턴 미싱 (Computerized Pattern Machine): Juki AMS 시리즈 등 자카드 원단 위에 추가적인 보강 스티치나 로고를 박을 때 사용되는 장비.
- 자카드 니트 (Jacquard Knit): 직조가 아닌 편직(Knitting) 방식으로 구현된 자카드 패턴 원단.
- 선염 (Yarn Dyed): 실 상태에서 먼저 염색한 후 직조하는 방식. 자카드 문양의 선명도를 결정짓는 핵심 전공정.
