¶ 개요

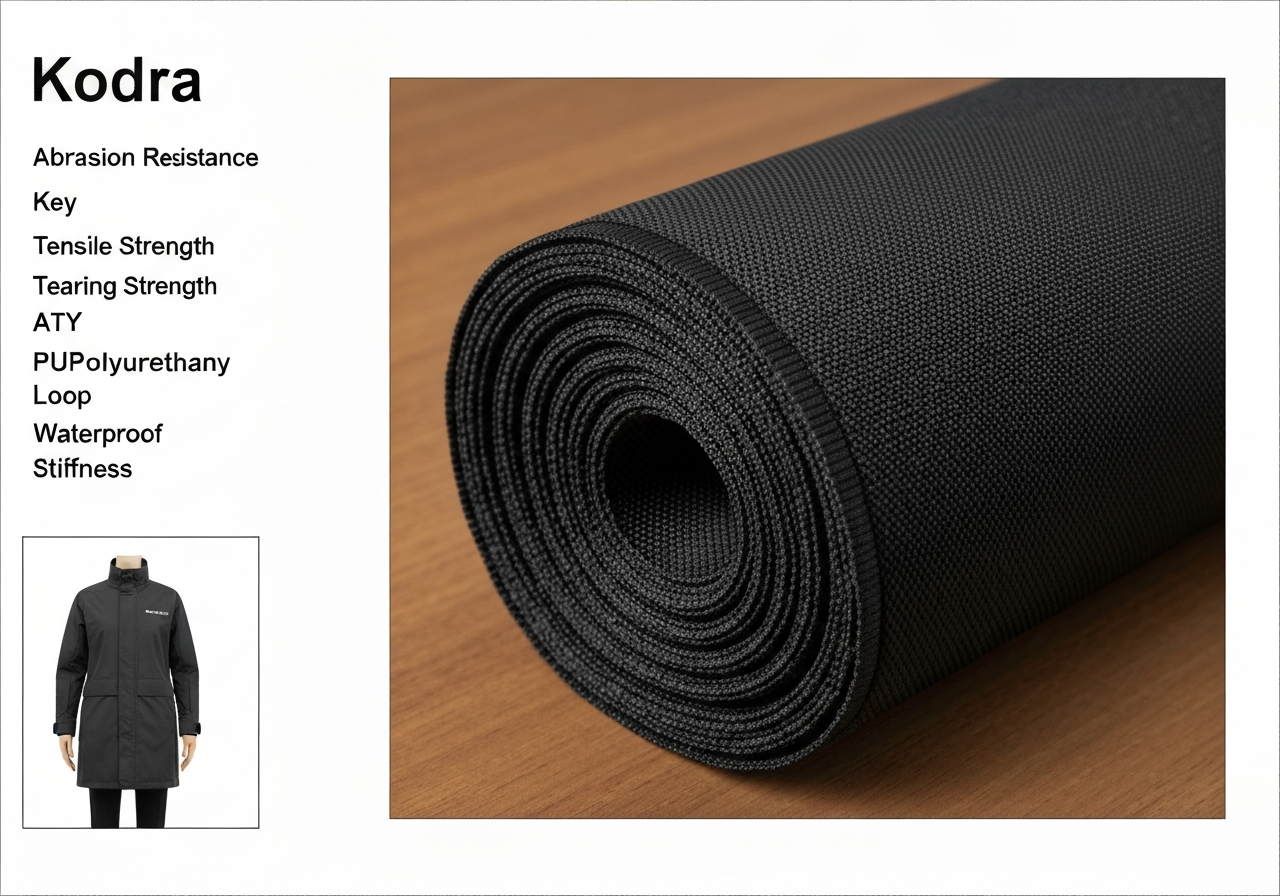

코드라(Kodra)는 대한민국 코오롱인더스트리(Kolon Industries)가 독자적으로 개발한 고성능 텍스처드 나일론 직물의 고유 브랜드명이다. 미국의 인비스타(Invista) 사가 생산하는 '코듀라(Cordura)'에 대응하기 위해 개발되었으며, 공기 분사 가공사(Air Textured Yarn, ATY) 기술을 핵심으로 한다. 코드라는 천연 면섬유와 유사한 부드러운 외관과 질감을 가지면서도, 나일론 특유의 압도적인 내마모성과 인장 강도를 보유하고 있다. 현재 전 세계 가방, 아웃도어, 군용 장비 시장에서 가장 신뢰받는 중량물 원단 중 하나로 자리 잡고 있으며, 특히 한국 기술진이 관리하는 베트남 및 인도네시아 봉제 라인에서 표준 소재로 채택되고 있다.
물리적 메커니즘 측면에서 코드라는 일반적인 나일론 FDY(Fully Drawn Yarn)와 차별화된다. 원사 제조 과정에서 고압의 공기를 분사하여 필라멘트 가닥들을 복잡하게 엉키게 만드는 ATY 공정을 거치며, 이 과정에서 형성된 미세한 루프(Loop)들은 외부 마찰 발생 시 충격을 분산시키고 날카로운 물체에 의한 인열(Tearing) 확산을 물리적으로 저지한다. 이는 일반 나일론 원단이 매끄러운 표면으로 인해 작은 상처에도 쉽게 찢어지는 단점을 보완한 기술적 성과이다.
¶ 기술적 정의 및 특성
코드라는 일반 나일론 원단에 비해 내마모성(Abrasion Resistance)이 3~10배 이상 높으며, 인장 강도(Tensile Strength)와 인열 강도(Tearing Strength)가 매우 뛰어나다.
- ATY 가공 (Air Textured Yarn): 원사 표면에 미세한 루프를 형성시켜 마찰력을 높이고 번들거림을 억제한다. 이 기계적 텍스처링 공정은 원단에 부피감(Bulkiness)을 부여하여, 얇은 원사로도 두꺼운 면직물과 같은 시각적 효과와 촉감을 제공한다.
- 고데니어 구성: 주로 500D, 600D, 1000D, 1680D(발리스틱급) 등 굵은 원사를 사용하여 제직된다. 데니어(Denier) 수치가 높을수록 원단의 밀도와 중량이 증가하며, 이는 봉제 시 바늘의 관통 저항값 상승으로 이어진다.
- 후가공 처리: 원단 이면에 PU(Polyurethane) 코팅을 2~3회 처리하여 방수성(Waterproof)과 원단 자체의 강성(Stiffness)을 부여한다. 표면에는 WR(Water Repellent) 발수 처리를 기본으로 하며, 요구 사양에 따라 Anti-UV, 난연 가공 등이 추가된다.
봉제 상호작용: 코드라 봉제 시 가장 중요한 특성은 '복원력'과 '마찰 저항'이다. ATY 원사는 일반 원사보다 표면적이 넓어 바늘이 관통할 때 발생하는 마찰열이 매우 높다. 바늘이 원단을 통과한 직후, 엉켜있던 원사들이 제자리로 돌아가려는 성질 때문에 바늘 구멍이 일시적으로 좁아지며, 이때 바늘실(Needle Thread)이 조여지면서 장력 불균형이나 실 끊어짐이 발생하기 쉽다. 따라서 코드라 봉제 시에는 바늘의 홈(Scarf) 설계가 정교한 DP×17 시스템 사용이 필수적이다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 상세 사양 | 비고 |
|---|---|---|
| 소재 구성 | 100% High Tenacity Nylon 6 or 6.6 | 코오롱 정품 원사 기준 |
| 일반적 섬도 | 500D, 600D, 1000D, 1680D | 데니어가 높을수록 중량 및 강도 증가 |
| 스티치 분류 | ISO 4915 Class 301 (본봉 / Lockstitch) | 중량물용 락스티치 권장 |
| 권장 재봉기 | 상하송 재봉기 (Unison Feed / Walking Foot) | 원단 두께 및 슬립 방지 필수 |
| 주요 모델 | Juki LU-1508N, DNU-1541 / Brother LS2-B837 | 대형 가마(Large Hook) 장착 모델 |
| 바늘 시스템 | DP×17 (Size 19# ~ 23#) | 원단 두께에 따라 바늘 굵기 조정 |
| 스티치 밀도 | 6 ~ 10 SPI (Stitches Per Inch) | 2.5mm ~ 4.2mm 땀수 |
| 권장 봉제사 | Bonded Nylon #20 ~ #30 (바늘실), #30 (밑실) | 고강력 나일론 본딩사 사용 필수 |
| 최대 봉제 속도 | 1,800 ~ 2,200 spm | 고속 봉제 시 바늘 열 발생 주의 |
| 후가공 처리 | PU Coating (1,000mm~3,000mm), WR, Anti-UV | 용도에 따른 코팅 횟수 조절 |
| 밑실 장력(Towa) | 0.3N ~ 0.5N (30g ~ 50g) | 보빈 케이스 장력계 측정 기준 |
| 바늘실 장력(Towa) | 1.5N ~ 2.5N (150g ~ 250g) | 원단 두께 및 실 굵기에 따라 가변 |
| 톱니 높이 | 0.8mm ~ 1.2mm | 원단 이송력 확보를 위한 설정 |
| 노루발 압력 | 5.0kgf ~ 8.0kgf | 원단 두께 및 겹침 수에 따라 조정 |
¶ 주요 적용 분야
코드라의 적용 분야는 단순히 가방에 국한되지 않으며, 부위별 요구되는 물성에 따라 정밀하게 설계된다.
- 군용 및 전술 장비 (Tactical Gear):
- 전술 배낭(Tactical Backpack): 메인 바디(1000D)와 하단 보강재(1680D)에 사용. 6~8 SPI의 낮은 땀수로 봉제하여 원단 손상을 최소화하면서 결속력을 극대화한다.
- 몰리(MOLLE) 시스템: 파우치 부착을 위한 웨빙(Webbing)의 베이스 원단으로 사용. 반복적인 탈부착에도 원단 조직이 무너지지 않아야 한다.
- 플레이트 캐리어(Plate Carrier): 방탄판의 무게를 견뎌야 하므로 본딩사 #20 이상의 굵은 실과 바트랙(Bartack) 보강 봉제가 필수적이다.
- 아웃도어 및 스포츠 (Outdoor & Sports):
- 등산 배낭 하단부(Bottom): 지면에 닿는 부위로, 가장 높은 내마모성이 요구된다. 주로 1000D 코드라에 3회 이상의 PU 코팅을 적용한다.
- 어깨끈 연결부(Shoulder Strap Attachment): 하중이 집중되는 부위로, 코드라 원단 사이에 고밀도 웨빙을 삽입하여 '샌드위치 봉제'를 실시한다.
- 바이크용 사이드백(Pannier): 고속 주행 시의 풍압과 노면 마찰에 견디기 위해 1680D 발리스틱급 코드라가 사용된다.
- 의류 및 워크웨어 (Apparel & Workwear):
- 바이크 자켓 보강 패치: 전도 시 마찰이 심한 팔꿈치와 어깨 부위에 코드라를 덧댄다. 이때 의류의 유연성을 위해 500D 코드라가 선호된다.
- 작업복 무릎 패드 포켓: 건설 현장용 바지의 무릎 부위에 코드라를 사용하여 구멍 남(Blowout)을 방지한다.
- 산업용 및 잡화 (Industrial & Luggage):
- 공구 가방(Tool Bag): 날카로운 공구에 의한 뚫림(Puncture) 저항을 위해 1000D 이상의 고데니어 코드라를 사용하며, 8 SPI 정도로 촘촘하게 봉제한다.
- 여행용 캐리어(Luggage): 하드쉘 캐리어의 전면 포켓이나 소프트쉘 캐리어 전체 바디에 사용된다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
-
바늘 열에 의한 원사 융착 (Needle Heat Melting)
- 원인: 고속 봉제 시 바늘과 코드라 간의 마찰열(최대 250~300℃)로 인해 원단이 녹아 바늘 구멍이 커지거나 실이 끊어짐.
- 해결: 봉제 속도를 2,000 spm 이하로 제한하고, 니들 쿨러(Needle Cooler) 또는 실리콘 오일 냉각 장치를 설치함. 바늘 표면이 크롬 또는 티타늄 코팅된 제품을 사용하여 마찰 계수를 낮춤.
-
땀뜀 (Skipped Stitches)
- 원인: 코드라 특유의 단단한 조직과 PU 코팅으로 인해 바늘 진입 시 원단 반발력이 발생하여 루프 형성이 불안정해짐. 특히 원단이 겹치는 단차 부위에서 심화됨.
- 해결: DP×17 등 강성이 높은 바늘을 사용하고, 가마(Hook)와 바늘 사이의 간극(Clearance)을 0.05mm 이내로 정밀 세팅함. 바늘대를 0.5mm 정도 미세하게 낮추어 루프 형성을 도움.
-
원단 밀림 및 층 발생 (Puckering & Layer Slippage)
- 원인: PU 코팅면의 마찰 계수가 높아 상하 원단이 균일하게 이송되지 않음. 특히 안감(Lining)과 코드라를 합봉할 때 발생 빈도가 높음.
- 해결: 상하송(Unison Feed) 기계를 반드시 사용하며, 노루발 압력을 최적화하고 테플론(Teflon) 소재의 노루발을 검토함. 톱니의 높이를 0.8mm~1.0mm로 정밀 조정.
-
재단면 올 풀림 (Fraying)
- 원인: ATY 가공사의 특성상 원사가 굵고 거칠어 재단 후 올이 쉽게 풀림.
- 해결: 일반 칼 재단 대신 열 재단(Hot Cut) 또는 초음파 재단을 실시하며, 시접 부위는 반드시 바인딩(Binding) 처리함. 재단 후 즉시 봉제 공정에 투입하여 이동 중 마찰을 최소화함.
-
코팅 박리 및 백화 현상 (Delamination & Whitening)
- 원인: 봉제 시 바늘의 충격으로 PU 코팅층이 깨지거나, 원단을 뒤집는 과정에서 코팅이 하얗게 일어남.
- 해결: 바늘 끝 형태를 R-point(표준 라운드)로 설정하고, 코팅액의 배합비(Softness)가 적절한지 입고 전 검사함. 뒤집기 공정 전 원단에 적절한 열기를 가해 코팅을 유연하게 만듦.
¶ 품질 검사 및 테스트 기준
- 내마모성 테스트 (ISO 12947-2): Martindale 방식 기준, 가방용 코드라는 최소 20,000 사이클 이상의 내구성을 확보해야 한다. 고급 라인은 50,000 사이클 이상을 요구한다.
- 인열 강도 테스트 (ISO 13937-2): Elmendorf 방식으로 측정하며, 1000D 코드라 기준 위경사 방향 모두 최소 150N 이상의 강도를 유지해야 한다.
- 내수압 테스트 (ISO 811): PU 코팅면의 방수 성능을 측정하며, 일반 가방용은 1,500mm H2O 이상, 전문 아웃도어용은 3,000mm H2O 이상을 기준으로 한다.
- 마찰 견뢰도 (ISO 105-X12): 젖은 상태와 마른 상태에서의 이염 여부를 확인하며, Grade 4 이상을 권장한다. 특히 진한 색상(Black, Navy)의 코드라에서 중요하다.
- 인장 강도 (ISO 13934-1): 원단이 끊어질 때까지의 힘을 측정하며, 코드라는 동일 중량의 캔버스 대비 약 4배 이상의 수치를 나타낸다.
¶ 현장 용어 및 은어 (Glossary)
| 언어 | 용어 | 비고 |
|---|---|---|
| 한국어 | 코드라 | 코오롱 고강력 나일론의 통칭 (현장 표준어) |
| 한국어 | 조시(Joshi) | 실 장력 상태를 의미하는 현장 은어 (장력 조절 필수) |
| 한국어 | 덴시티(Density) | 원단의 제직 밀도, 코드라의 강도를 결정하는 요소 |
| 일본어 | 厚物用 (아츠모노요) | 코드라와 같은 두꺼운 원단을 봉제하기 위한 중량물용 장비/공정 |
| 일본어 | コドラ (코도라) | 일본 바이어 및 기술자들이 사용하는 명칭 |
| 베트남어 | Vải Kodra | 베트남 봉제 공장 내 원단 관리 명칭 |
| 중국어 | 考德拉 (Kǎodélā) | 중국 내 생산 및 유통 시 사용하는 표준 명칭 |
| 영어 | ATY Nylon | 기술 사양서(Spec Sheet) 상의 공식 소재 명칭 |
¶ 장비 세팅 가이드 (Technical Setting)
- 바늘(Needle): 1000D 이상 코드라는 22#~23#을 사용하되, 스티치 라인이 깔끔해야 하는 외관 노출 부위는 19#~21#을 선택하여 바늘 구멍을 최소화한다. 바늘 끝이 무뎌지면 코드라 조직을 뚫지 못하고 원단을 밀어내므로 4시간 가동 후 바늘 교체를 권장한다.
- 실 장력(Tension): 코드라는 원단 자체가 단단하여 실이 원단 위로 뜨는 현상이 잦다. 밑실 장력을 강하게 잡고 바늘실 장력을 이에 맞춰 상향 조정하여 '조시(Joshi)'를 원단 중앙에 위치시킨다. Towa 장력계 기준 바늘실은 밑실의 약 4~5배 장력을 유지한다.
- 톱니(Feed Dog): 톱니 자국(Teeth Mark) 방지를 위해 고무 코팅 톱니를 사용하거나, 톱니 높이를 0.8mm 정도로 낮게 설정한다. 코드라의 PU 코팅면이 톱니에 긁히면 코팅 가루가 발생하여 가마에 끼일 수 있으므로 주기적인 에어 청소가 필수적이다.
- 노루발(Presser Foot): 원단이 두꺼워지는 교차점(Cross Seam)에서 노루발이 들뜨지 않도록 압력 스프링을 강하게 조절한다. 보조 노루발과 주 노루발의 교차 높이(Stroke)를 원단 두께보다 1~2mm 높게 설정하여 단차 극복 능력을 높인다.
¶ 공정 흐름도 (Process Flowchart)
¶ 원단 관리 및 보관 (Storage & Handling)
코드라는 PU 코팅이 적용된 기능성 원단이므로 보관 환경이 품질에 직접적인 영향을 미친다. * 가수분해 방지: 습도가 높은 베트남이나 중국 남부 지역 공장에서는 코드라를 지면에서 최소 20cm 이상 띄운 팔레트 위에 보관해야 한다. 습도가 60% 이상 지속될 경우 PU 코팅이 끈적거리는 가수분해 현상이 발생할 수 있다. * 직사광선 차단: 나일론 소재 특성상 장시간 UV 노출 시 황변(Yellowing) 및 강도 저하가 발생하므로 암소 보관을 원칙으로 한다. * 적재 방식: 원단 롤(Roll)을 세워서 보관할 경우 하단부에 주름이 생겨 재단 효율이 떨어지므로, 수평 적재 랙(Rack) 사용을 권장한다.
¶ 관련 항목
- 코듀라 (Cordura): 코드라의 원조 격인 인비스타 사의 브랜드.
- 발리스틱 나일론 (Ballistic Nylon): 1680D 이상의 극태후물 나일론 직물.
- 데니어 (Denier): 9,000m 길이 실의 무게(g)로 정의되는 실의 굵기 단위.
- 상하송 재봉기 (Unison Feed): 바늘, 노루발, 톱니가 동시에 움직여 코드라와 같은 두꺼운 원단을 이송하는 장치.
- 본딩사 (Bonded Thread): 고속 봉제 시 실의 풀림을 방지하기 위해 화학 처리를 한 봉제사. 코드라 봉제의 필수 부자재.
- 니들 쿨러 (Needle Cooler): 압축 공기를 바늘에 분사하여 마찰열을 식혀주는 장치. 코드라 고속 생산 라인의 필수 설비.
