랩솔기 (Lapped Seam / đường may chồng / 重ね縫い)
¶ 정의 및 기술적 개요
랩솔기(Lapped Seam)는 두 장 이상의 원단 가장자리를 서로 겹쳐서(Overlap) 그 위를 봉제하는 접합 방식이다. ISO 4916 봉제 형상 분류에 따르면 Class 2 (Lapped Seams)에 해당하며, 최소 두 개의 원단 층이 서로 반대 방향 또는 같은 방향으로 중첩된 상태에서 하나 이상의 스티치 라인으로 고정되는 구조를 가진다.
이 방식은 단순히 원단을 맞대어 박는 가름솔(Plain Seam)보다 인장 강도가 월등히 높으며, 특히 폴더(Folder/라빠)를 사용하여 원단 끝을 안으로 말아 넣는 쌈솔(Flat-felled Seam, ISO 2.04.06) 형태는 데님이나 워크웨어처럼 극한의 내구성이 요구되는 의류의 핵심 공정이다. 물리적으로 시접의 단면이 외부로 노출되지 않게 처리할 수 있어 세탁 후 시접 풀림 방지 및 피부 접촉 시 이물감 감소 효과가 탁월하다.
[기술적 작동 원리 및 확장 정의] 물리적 관점에서 랩솔기는 '전단 응력(Shear Stress)'에 저항하는 구조적 설계를 가진다. 가름솔이 인장 시 봉제선(Stitch Line)에 모든 하중이 집중되는 것과 달리, 랩솔기는 원단과 원단 사이의 마찰 면적을 극대화하여 하중을 분산시킨다. 특히 401 이중 사슬 스티치(Double Chainstitch)와 결합될 경우, 루퍼실이 바늘실을 감싸며 형성되는 고리 구조가 원단의 신축에 유연하게 대응하면서도 강력한 체결력을 유지한다.
유사 기법인 해리(Bound Seam, ISO Class 3)와 비교했을 때, 해리는 별도의 바이어스 테이프로 가장자리를 감싸는 '장식 및 마감' 성격이 강한 반면, 랩솔기는 원단 자체를 겹쳐 '구조적 결합'을 완성한다는 점에서 차이가 있다. 또한 통솔(French Seam)이 얇은 직물에서 시접을 숨기기 위해 두 번의 공정을 거치는 것과 달리, 랩솔기는 전용 폴더와 다침 재봉기(Multi-needle)를 사용하여 단 한 번의 공정으로 내구성과 마감을 동시에 해결할 수 있어 대량 생산 라인에서 압도적인 효율성을 제공한다.
역사적으로 랩솔기는 19세기 후반 광산 및 철도 노동자들의 워크웨어가 발전하면서 본격적으로 도입되었다. 초기에는 본봉(Lockstitch)으로 여러 번 박음질했으나, 20세기 초 암형 재봉기(Feed-off-the-arm)의 발명으로 소매나 바지통 같은 원통형 부위를 연속적으로 봉제할 수 있게 되면서 현대 의류 제조의 표준으로 자리 잡았다.
현장 인식 측면에서 한국 공장에서는 이를 주로 '마끼누이' 혹은 '니혼바리 작업'으로 통칭하며 기술자의 라빠 조절 숙련도를 최우선으로 친다. 반면, 베트남과 중국의 대형 스마트 팩토리에서는 작업자의 숙련도 의존도를 낮추기 위해 자동 이송 풀러(Puller)와 공압식 폴더 가이드가 장착된 자동화 설비를 선호하는 경향이 뚜렷하다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 401 (이중 사슬 스티치) / Class 301 (본봉) | 주로 401 체인 스티치 사용 |
| 봉제 형상 (ISO 4916) | Class 2 (2.01.01 ~ 2.46.01) | 쌈솔(Flat-felled)이 대표적 |
| 주요 재봉기 유형 | 암형 재봉기 (Feed-off-the-arm), 니혼바리 (Twin-needle) | 원통형 소매/바지 작업 용이 |
| 추천 모델 | Juki MS-1261, Brother DA-9280, Siruba HF008 | 고중량 데님/워크웨어용 |
| 바늘 시스템 | UY128GAS (체인), TV×5 (암형), DB×1 (본봉) | 원단 두께에 따라 #14~#22 선택 |
| 일반 SPI 범위 | 8 ~ 12 SPI (데님), 12 ~ 16 SPI (셔츠) | 인치당 땀수 |
| 최대 봉제 속도 | 3,500 ~ 4,500 spm | 장비 및 폴더 사양에 따라 가변 |
| 적합 원단 | 데님(Denim), 캔버스(Canvas), 팝린(Poplin), 가죽 | 중량물 및 고강도 직물 위주 |
| Towa 장력 기준 | 보빈(301): 20~25g / 루퍼(401): 15~20g (미검증) | 원단 및 실 종류에 따라 상이 |
| 공압 요구치 | 0.5 ~ 0.6 MPa | 자동 폴더 및 풀러 장착 기종 기준 |
| 윤활 시스템 | 완전 자동 급유 (Force-feed lubrication) | 고속 회전 시 열 발생 억제용 |
¶ 적용 분야 및 소재별 특성
랩솔기는 단순한 결합을 넘어 제품의 형태 유지와 내구성을 결정짓는 핵심 공정으로, 산업 전반에 걸쳐 광범위하게 적용된다.

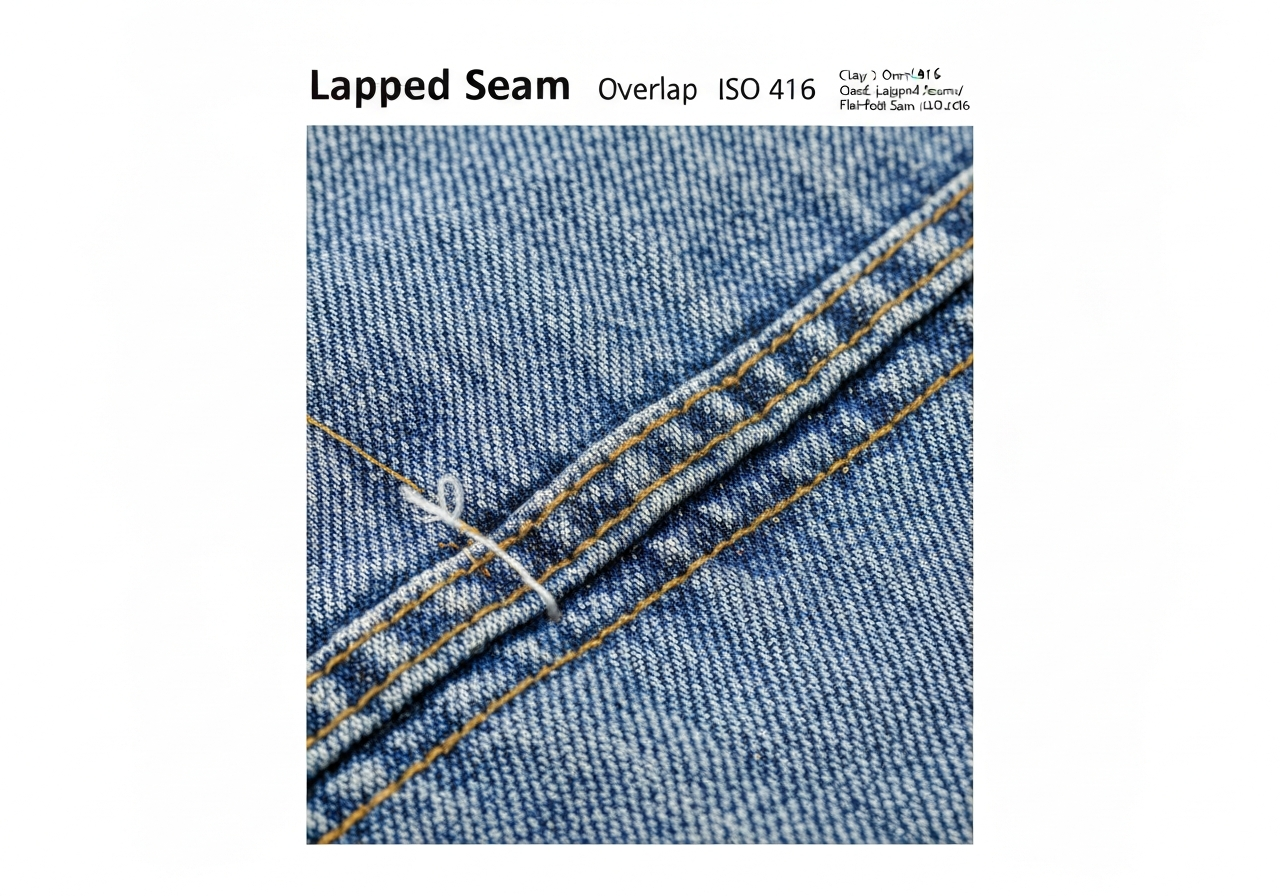

[의류 제조 분야] - 데님(Denim): 청바지의 인심(Inseam)과 요크(Yoke) 결합에 필수적이다. 특히 헤비 온스(14oz 이상) 데님에서는 3줄 박음(Triple Needle Lapped Seam)을 사용하여 극한의 인장 강도를 확보한다. 워싱 공정 후 랩솔기 부위에 나타나는 특유의 '아타리(Atari, 페이딩)' 현상은 데님 디자인의 핵심 요소다. - 셔츠(Shirts): 드레스 셔츠의 옆솔기(Side Seam)와 진동둘레(Armhole)에 적용된다. 여기서는 얇은 60번/2합 또는 80번/2합 코아사를 사용하여 16~18 SPI의 고밀도 봉제를 수행하며, 시접 폭을 1/8인치(약 3.2mm) 수준으로 극도로 좁게 유지하여 고급스러운 외관을 완성한다. - 아웃도어 및 기능성 의류: 고어텍스(Gore-Tex) 등 기능성 자켓의 내부 심실링(Seam Sealing) 전 단계에서 평평한 솔기를 만들기 위해 사용된다. 시접이 겹치는 부위의 단차를 최소화해야 테이프 부착 시 누수를 방지할 수 있다.
[가방 및 잡화 제조 분야] - 백팩(Backpacks): 어깨끈(Shoulder Strap)이 몸판에 결합되는 부위나 바닥면(Bottom Panel) 결합 시 랩솔기를 적용한다. 가방은 의류보다 수직 하중이 크므로 텍스(Tex) 70~90 이상의 굵은 나일론사나 코아사를 사용하며, SPI는 7~9 정도로 낮게 설정하여 원단 천공으로 인한 찢어짐을 방지한다. - 더플백 및 캔버스 백: 대용량 적재가 필요한 가방의 측면 결합부에 적용되어, 내부 시접 마감(Binding) 없이도 깔끔하고 튼튼한 구조를 제공한다.
[특수 및 산업용 분야] - 스포츠웨어: 럭비 저지나 사이클링 의류처럼 격렬한 움직임과 마찰이 발생하는 부위에 적용된다. 피부 쓸림을 방지하기 위해 '플랫록(Flatlock)'과 병행하거나 랩솔기 후 상침(Top-stitching)을 추가하여 솔기를 완전히 밀착시킨다. - 산업용 필터 및 텐트: 고압 환경의 필터 백이나 대형 텐트의 지붕 결합부는 랩솔기 처리 후 방수액 코팅을 거친다. 이때는 3,000 spm 이하의 저속 봉제로 바늘 열 발생을 억제하여 합성 섬유의 융착을 막는 것이 핵심이다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
-
시접 빠짐 (Raw Edge Exposure / "미검증" 현장 용어: 시접 터짐) - 원인: 폴더(Folder) 입구 폭과 원단 두께 불일치, 작업자의 원단 투입 각도 불량. - 해결: 원단 온스(oz)에 맞는 전용 라빠(Folder)로 교체하고, 가이드 정렬을 바늘 낙하 지점과 밀착시킨다. 특히 곡선 부위(Armhole)에서는 폴더의 각도를 바깥쪽으로 2~3도 틀어주는 미세 조정이 필요하다.
-
메카토비 (Skipped Stitch / 땀뜀) - 원인: 두꺼운 교차 부위(Cross Seam) 통과 시 바늘 휨 또는 루퍼(Looper) 타이밍 불일치. - 해결: 바늘 사이즈를 상향 조정하고, 바늘 가드(Needle Guard)가 바늘을 적절히 받쳐주도록 타이밍을 재설정한다. 암형 재봉기에서는 루퍼의 'Avoidance(회피)' 움직임이 정확한지 확인해야 한다.
-
퍼커링 (Seam Puckering / 솔기 우글거림) - 원인: 상하 원단 이송 불균형, 실 장력 과다, 풀러(Puller) 속도 미세 불일치. - 해결: 차동 이송(Differential Feed) 비중을 조정하고, 후방 풀러의 속도를 송장보다 1~2% 빠르게 설정하여 솔기를 펴준다. Towa 장력계로 밑실 장력을 재측정하여 표준값(20g 내외)으로 맞춘다.
-
바늘 열 손상 및 끊어짐 (Needle Breakage) - 원인: 고속 봉제 시 마찰열로 인한 실 끊어짐 또는 바늘 강도 부족. - 해결: 실리콘 오일 냉각 장치(Needle Cooler)를 가동하고, 크롬 또는 티타늄 코팅 바늘을 사용한다. 바늘 끝(Point)이 뭉툭해졌는지 손톱으로 긁어 확인하고 즉시 교체한다.
-
스티치 터짐 (Seam Grin / 솔기 벌어짐) - 원인: 루퍼실 장력이 너무 느슨하여 외부 인장 시 솔기 내부가 보임. - 해결: 루퍼실 장력을 강화하고, SPI(땀수)를 높여 단위 면적당 결합력을 증대시킨다.
-
단차 발생 (Uneven End / 이세 발생) - 원인: 봉제 종료 지점에서 상판과 하판 원단의 길이가 맞지 않음. - 해결: 노루발 압력을 최적화(통상 5~7kgf/cm², 미검증)하고, 작업자가 원단을 당기거나 밀지 않도록 이송 보조 장치(Puller)를 점검한다.
-
오일 오염 (Oil Stain) - 원인: 암형 재봉기의 상부 구동축에서 과다 급유된 오일이 바늘대를 타고 하강. - 해결: 오일 씰(Oil Seal) 상태를 점검하고, 고무 캡의 노후화를 확인한다. 드라이 헤드(Dry Head) 타입 기종 도입을 검토한다.
¶ 품질 검사 기준 (QC Standard)
- 시접 폭의 일관성: 전체 솔기 구간에서 겹침 폭(Overlap Width)이 일정해야 하며, 허용 오차는 ±1.0mm 이내를 유지해야 한다. (고급 셔츠의 경우 ±0.5mm)
- 평행도 (Parallelism): 니혼바리(2줄 박음) 작업 시 두 줄의 스티치 간격이 폴더 사양(예: 1/4인치, 1/8인치 등)과 일치하며 평행을 유지해야 한다.
- 인장 강도 테스트: ASTM D5034(Grab Test) 또는 ISO 13935 기준에 따라 규정된 하중으로 솔기를 당겼을 때 실 끊어짐이나 원단 미끄러짐(Slippage)이 발생하지 않아야 한다.
- 외관 검사: 솔기 시작과 끝의 도메(Bartack/Backstitch) 처리 확인, 실밥 제거 상태, 오일 오염 여부를 전수 검사한다. 특히 랩솔기 내부의 원단 끝단이 씹히거나 접히지 않았는지 손으로 만져 확인(Touch Test)한다.
- 세탁 후 변형: AATCC 135 기준에 따른 세탁 테스트 후 솔기 부위의 뒤틀림(Torque)이나 퍼커링 심화 여부를 측정한다.
¶ 현장 은어 및 관련 용어
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 현장 용어 | 마끼누이 (巻き縫い) | 일본어 유래. 폴더를 사용한 쌈솔/랩솔기를 통칭함. |
| 한국어 현장 용어 | 니혼바리 (二本針) | '두 대의 바늘'이라는 뜻으로, 2줄 랩솔기 재봉기를 지칭. |
| 한국어 현장 용어 | 라빠 (Wrapper) | 폴더(Folder) 또는 가이드를 지칭하는 현장 은어. |
| 베트남어 | May cuốn biên | 쌈솔(Felled Seam)을 구체적으로 지칭할 때 사용. |
| 일본어 | 巻き縫い (Maki-nui) | 랩솔기 중에서도 말아박기 형태를 강조한 표현. |
| 중국어 | 埋夹 (Máijiā) | 셔츠나 바지의 옆솔기를 랩솔기로 처리하는 공정 명칭. |
| 현장 은어 | 이세 (Ease) | 상하판 원단 공급 차이로 생기는 여유분. 랩솔기에서는 불량의 원인. |
| 현장 은어 | 도메 (止め) | 봉제 시작과 끝의 되박음질 또는 매듭 처리. |
| 현장 은어 | 가마 (Hook/Looper) | 실을 걸어주는 핵심 구동 부위. |
¶ 장비 세팅 및 국가별 실무 차이 (Technical Setting & Regional Practice)
-
폴더(Folder) 정렬 및 커스텀: - 폴더의 출구와 노루발의 홈이 일직선상에 놓여야 한다. 미세한 각도 차이가 시접 빠짐의 원인이 된다. - 베트남 실무: 베트남 공장에서는 원단의 두께 변화(교차 솔기)에 대응하기 위해 폴더 입구가 스프링으로 벌어지는 '유동식 라빠'를 선호한다. - 한국 실무: 숙련공들이 직접 라빠의 입구를 망치나 펜치로 두드려 원단 두께에 맞게 미세 조정(Tuning)하는 '손맛' 위주의 세팅이 강하다.
-
풀러(Puller) 동기화: - 암형 재봉기의 경우 후방 풀러가 원단을 잡아당겨 주는 힘이 중요하다. 송장(Feed Dog)이 원단을 밀어내는 속도보다 아주 미세하게(약 1~3%) 빨라야 솔기가 울지 않는다. - 중국 실무: 초고속 생산을 위해 전자식 풀러(Electronic Puller)를 사용하여 SPI를 실시간으로 제어하며, 대량 생산 시의 오차를 최소화한다.
-
노루발 압력 및 피드 독(Feed Dog) 조정: - 랩솔기는 원단이 4겹 이상 겹치는 구간이 발생하므로 일반 본봉보다 압력을 높게 설정하되, 원단 표면에 광택(Shine mark)이 나지 않도록 고무 코팅 노루발이나 테플론 노루발을 사용하기도 한다.
-
실 선택 및 장력 제어: - 내구성을 위해 코아사(Core Spun Thread) 사용을 권장하며, 데님의 경우 하단 루퍼실은 신축성이 있는 텍스처드사를 섞어 쓰기도 한다. - Towa 장력계 활용: 현장에서는 감각에 의존하기보다 Towa 장력계를 사용하여 바늘실 50~60g, 루퍼실 15~20g(미검증 수치, 실 종류에 따라 가변)로 수치화된 관리를 수행하는 것이 글로벌 벤더(GAP, Walmart 등)의 요구 사항이다.
¶ 공정 흐름도 (Process Flow)
¶ 관련 항목
- 쌈솔 (Flat-felled Seam): 랩솔기의 가장 완성도 높은 형태로, 시접의 모든 끝단이 내부로 숨겨지는 방식.
- 이중 사슬 스티치 (Double Chainstitch): 랩솔기에 주로 사용되는 ISO 401 스티치. 루퍼를 사용하여 신축성이 좋고 튼튼함.
- 암형 재봉기 (Feed-off-the-arm): 기계 본체가 '팔(Arm)' 모양으로 뻗어 있어 원통형 의류 봉제에 최적화된 장비.
- 이세 (Ease): 봉제 시 상하 원단의 속도 차이로 인해 한쪽 원단이 남는 현상. 랩솔기에서 반드시 제어해야 할 요소.
- 본봉 (Lockstitch): ISO 301 스티치. 랩솔기에서도 셔츠나 가벼운 직물 작업 시 사용됨.
- 오바로크 (Overlock): ISO Class 5. 랩솔기 적용 전 가장자리 풀림 방지를 위해 선행되기도 함.
¶ 실전 트러블슈팅 노하우 (Senior Technician's Note)
- "소리로 진단하라": 봉제 중 '탁, 탁' 하는 금속성 마찰음이 들리면 바늘이 루퍼나 바늘 가드를 치고 있다는 신호다. 즉시 가동을 멈추고 바늘의 휨 상태와 루퍼 타이밍(보통 0.05mm 간격)을 점검해야 한다.
- "두꺼운 구간(Cross Seam) 통과법": 청바지 요크와 인심이 만나는 8겹 구간에서는 재봉기 속도를 수동으로 늦추고, 노루발 리프터를 미세하게 들어주어 원단 걸림을 방지한다. 최신 기종은 이 구간에서 자동으로 속도를 줄이고 압력을 조절하는 기능을 갖추고 있다.
- "실 끊어짐의 숨은 원인": 실 가이드(Thread Guide)에 생긴 미세한 흠집(Burr)이 고속 봉제 시 실을 갉아먹을 수 있다. 고운 사포(1000번 이상)로 가이드를 주기적으로 연마하는 것이 중요하다.
- "이세(Ease) 제어의 핵심": 상판 원단이 남는다면 노루발 압력을 낮추고, 하판 원단이 남는다면 송장(Feed Dog)의 높이를 미세하게 낮춘다. 랩솔기 전용 암형 재봉기에서는 차동 톱니(Differential Feed Dog)의 비율 조절이 가장 확실한 해결책이다.
- "라빠의 리드(Lead) 거리": 바늘 낙하지점과 폴더 출구 사이의 거리(Lead)가 너무 멀면 곡선 봉제 시 시접이 빠질 확률이 기하급수적으로 높아진다. 최대한 밀착시키되 노루발과의 간섭이 없도록 세팅하는 것이 기술자의 핵심 역량이다.
