잠금장치 (Lock / khoá / ロック / 锁)
¶ 개요

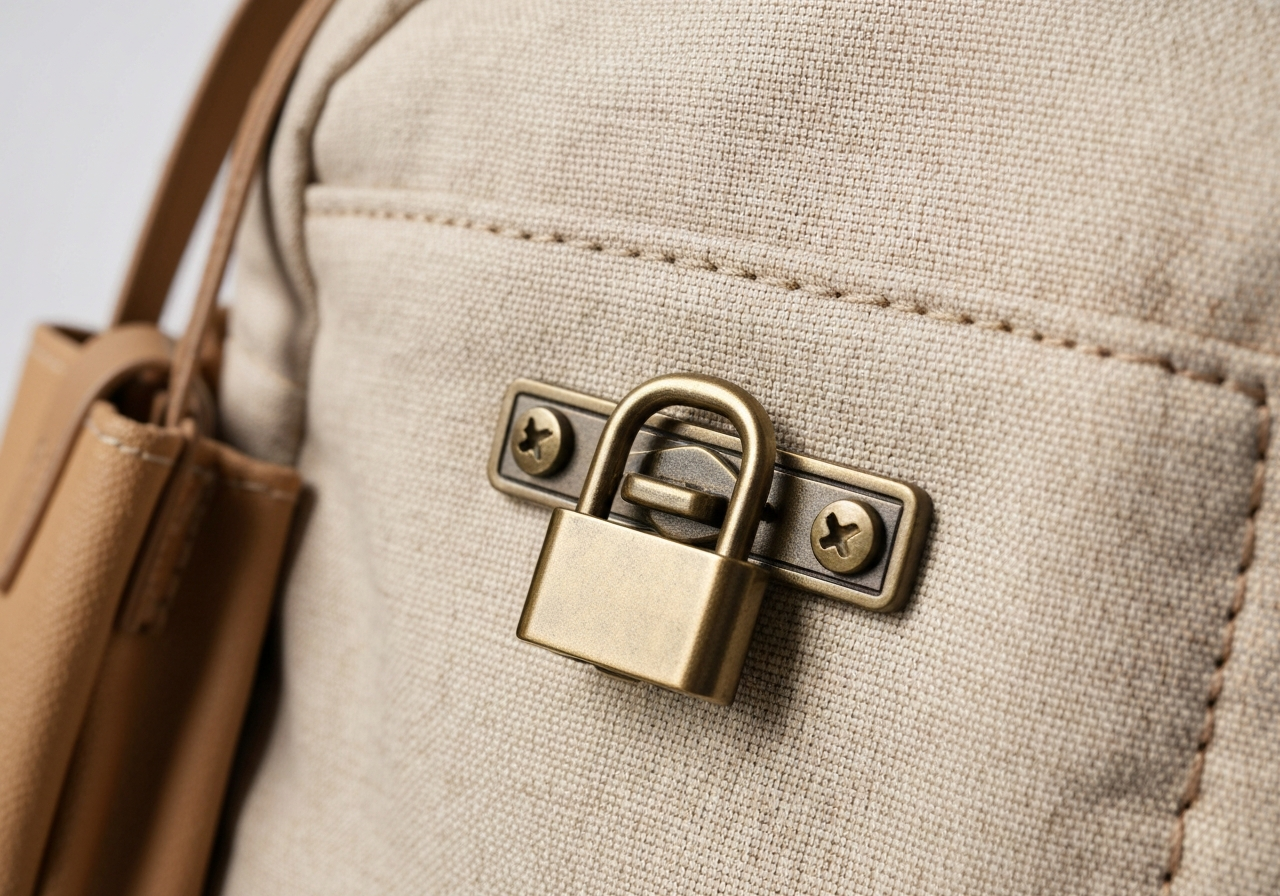

잠금장치(Lock)는 가방, 핸드백, 서류가방 등 잡화 제조 산업에서 제품의 개구부를 고정하고 내부 소지품을 보호하는 핵심 하드웨어(Hardware) 부품입니다. 기능적으로는 결합과 해제를 담당하며, 디자인 측면에서는 브랜드의 아이덴티티를 상징하는 장식적 요소로 작용합니다. 봉제 공정에서는 단순 부착을 넘어, 하드웨어의 무게와 작동 충격을 견디기 위한 내부 보강(Reinforcement) 설계와 정밀한 타공 공정이 수반되어야 합니다.
[기술적 확장: 물리적 메커니즘 및 산업적 중요성] 잠금장치는 제품의 '얼굴'이자 '안전장치'로서, 지퍼(Zipper)나 벨크로(Velcro)와 같은 대체 결합 방식과 비교했을 때 압도적인 구조적 강성과 심미적 가치를 제공합니다. 지퍼가 선(Line) 형태의 결합이라면, 잠금장치는 점(Point) 형태의 결합으로 응력이 특정 부위에 집중되는 특성이 있습니다. 따라서 하드웨어가 부착되는 지점의 인장 강도(Tensile Strength) 확보가 제조 공정의 핵심입니다.
현대 고급 잡화 산업에서 잠금장치는 단순한 부속품을 넘어 기계 공학적 정밀도가 요구되는 영역입니다. 예를 들어, 명품 핸드백에 사용되는 턴락(Twist Lock)은 회전 시의 토크(Torque) 값과 '클릭' 소리의 데시벨(dB)까지 품질 관리 대상에 포함됩니다. 산업 현장에서는 이를 제대로 구현하기 위해 금속 공학(도금, 합금)과 봉제 기술(보강 스티치, 피드 제어)의 융합이 필수적이며, 잘못된 잠금장치 설계는 원단의 찢어짐이나 하드웨어의 조기 파손으로 이어져 브랜드 신뢰도에 치명적인 타격을 줄 수 있습니다.
¶ 정의
잠금장치는 기계적 메커니즘을 통해 두 면(주로 플랩과 본체)을 결합하는 장치입니다. 금속 재질이 주를 이루며, 사용 방식에 따라 회전식(Twist), 압입식(Push), 자석식(Magnetic), 슬라이드식(Slide) 등으로 분류됩니다. 산업용 봉제 현장에서는 이를 '장식' 또는 '오금(五金)'의 범주에 포함시키며, 부착 부위의 원단 파손을 방지하기 위해 ISO 4915 Class 301(본봉) 스티치를 활용한 보강 봉제가 필수적으로 선행됩니다.
[기술적 확장: 작동 원리 및 국가별 현장 인식] 잠금장치의 기계적 작동 원리는 주로 '래치(Latch)와 스트라이크(Strike)'의 맞물림에 기반합니다. 스프링의 탄성을 이용한 복원력이나 자석의 인력을 활용하여 폐쇄 상태를 유지하며, 외부에서 가해지는 물리적 힘(누름, 돌림, 당김)을 통해 이 결합을 해제합니다. 이 과정에서 바늘과 실은 하드웨어를 직접 관통하는 것이 아니라, 하드웨어가 고정될 '기단(Base)'을 형성하는 역할을 합니다.
역사적으로 잠금장치는 19세기 여행용 트렁크의 보안을 위해 금속 자물쇠 제조 기술이 가방 제조에 이식되면서 발전했습니다. 오늘날 글로벌 생산 현장에서는 이 장치를 바라보는 관점에 미세한 차이가 있습니다. * 한국 공장: '아다리(맞물림)'라는 용어를 사용하여 암수의 정밀한 일치와 손에 전달되는 작동감을 극도로 중시합니다. 숙련공의 감각적인 보강재 선별을 강조하는 경향이 있습니다. * 베트남/중국 공장: 대규모 OEM/ODM 생산 체제 하에서 'Khoá(베트남)' 또는 '五金锁具(중국)'로 지칭하며, 지그(Jig)를 활용한 표준화된 타공 위치와 전동 드라이버의 토크(Torque) 수치 관리를 통한 균일 품질 확보에 집중합니다.
특히 하이엔드 공정에서는 잠금장치 부착 전후의 원단 두께 변화를 마이크로미터로 측정하여, 봉제 시 이송(Feed) 불량이 발생하지 않도록 Juki AMS 시리즈와 같은 패턴기의 클램프 압력을 미세 조정하는 공정이 수반됩니다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 주요 재질 | Zinc Alloy (Zamac 3/5), Solid Brass (황동), Stainless Steel (SUS304/316) | 내구성 및 단가 결정 요인 |
| 도금 방식 | Rack Plating (행거 도금), Barrel Plating (바렐 도금), PVD Coating | 내식성 및 광택 유지력 차이 |
| 도금 종류 | Shiny Gold, Silver (Nickel/Palladium), Antique Brass, Gun Metal, Rose Gold | 바이어 지정 컬러 준수 |
| 부착 방식 | Screw-fixing (나사), Riveting (리벳), Prong-clinching (발물림) | 제품 등급에 따른 선택 |
| 관련 봉제 기계 | Juki AMS-210EN, Brother BAS-311G | [QA수정] 잠금장치(bag_parts) 부착 부위 보강 봉제용 |
| 보강 스티치 | ISO 4915 Class 301 (본봉 / 락스티치) | [QA수정] 하드웨어 하중 분산을 위한 표준 스티치 |
| 바늘 시스템 | DP×17 (18#~23#) - 중량물 가죽용 / DB×1 (11#~14#) - 안감용 | 원단 두께에 따른 선정 |
| 권장 SPI | 8 ~ 12 SPI (Stitches Per Inch) | 보강 부위의 인장 강도 확보 |
| 환경 규제 | Nickel-Free, Lead-Free, REACH/RoHS 준수 | 글로벌 수출 표준 |
| 체결 토크 | 0.5 ~ 1.2 N·m (나사형 기준) | 전동 드라이버 세팅값 |
| 밑실 장력 | 20 ~ 35 gf (Towa 장력계 기준) | 보강 봉제 시 땀 맺힘 방지 |
| 최대 봉제 속도 | 1,200 ~ 1,800 spm (패턴기 보강 시) | 바늘 열 발생 및 실 끊어짐 방지 |
| 보강재 종류 | Salpa (재생가죽), Bontex, Webbing Tape, Poly-sheet | 하드웨어 무게 및 원단 특성에 따라 선택 |
| 나사 규격 | M2.0, M2.5, M3.0 (Metric Thread) | 하드웨어 크기에 따른 나사산 규격 |
¶ 적용 분야 및 유형
- 핸드백 (Handbags):
- Twist Lock (턴락): 중앙 노브를 돌려 잠그는 방식. 샤넬 등 명품백의 시그니처 형태.
- Push Button Lock (푸시락): 버튼을 눌러 걸쇠를 해제하는 방식. 서류가방 및 클래식 백에 다수 사용.
- Clasp Lock (클래스프): 두 개의 금속판이 맞물리며 고정되는 방식.
- 백팩 및 아웃도어 (Backpacks):
- Side Release Buckle: 플라스틱 또는 금속제 버클 잠금.
- Magnetic Slide Lock (Fidlock 등): 자력을 이용한 반자동 잠금 시스템. 기계적 래치와 자석의 결합.
- 지갑 및 소품 (Small Leather Goods):
- Snap Button (스냅): 일명 '똑딱이'. 스프링의 탄성을 이용한 잠금. (Ring Snap, S-Spring Snap)
- Frame Lock (가마구치): 금속 프레임 자체의 마찰력을 이용한 잠금.
- 여행용 캐리어 (Luggage):
- TSA Lock: 보안 검사용 마스터키 시스템이 적용된 다이얼 잠금장치.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 도금 변색 및 부식 (Oxidation/Corrosion):
- 원인: 염분, 습기 노출 또는 저가형 바렐 도금 사용. 도금층 두께(Micron) 부족.
- 해결: 염수 분무 테스트(Salt Spray Test) 48시간 이상 통과 제품 사용 및 조립 시 지문 방지 장갑 착용. 투명 코팅(Electrophoretic Coating) 추가.
- 나사 풀림 및 탈락 (Screw Loosening):
- 원인: 사용 중 진동 및 토크 부족. 나사산 규격 불일치.
- 해결: 나사산에 혐기성 접착제(Thread-locker, 예: Loctite 243) 도포 후 전동 드라이버의 토크 값을 설정(0.5~1.2N·m)하여 체결.
- 원단 우는 현상 (Puckering around Lock):
- 원인: 잠금장치 무게 대비 보강재 강도 부족 또는 타공 오차. 봉제 시 장력 과다.
- 해결: 하드웨어 크기보다 2~3mm 큰 보강재(LB 또는 Poly-sheet)를 삽입하고 패턴 재봉기로 주변을 고정. 현장 팁: 보강재 가장자리를 피할(Skiving) 처리하여 단차를 줄일 것.
- 암수 맞물림 불량 (Misalignment):
- 원인: 플랩(Flap)과 본체의 타공 위치 불일치. 조립 시 수평 미준수.
- 해결: 상하판 동시 타공 지그(Jig)를 제작하거나 CNC 커팅기를 사용하여 마킹 포인트 정밀 제어.
- 작동 소음 및 뻑뻑함 (Stiff Operation):
- 원인: 내부 스프링 장력 과다 또는 도금 찌꺼기 유입. 부품 간 공차(Tolerance) 설계 오류.
- 해결: 입고 검사(IQC) 시 전수 작동 테스트 및 실리콘계 윤활제 극소량 도포.
- 바늘 열에 의한 실 끊어짐 (Thread Breakage):
- 원인: 고속 패턴 봉제 시 금속 보강 부위와의 마찰열 발생.
- 해결: 바늘 냉각 장치(Needle Cooler) 사용 또는 실에 실리콘 오일 급유. 속도를 1,500spm 이하로 하향 조정.
- 잠금장치 흔들림 (Rattling):
- 원인: 원단 및 보강재의 총 두께가 잠금장치의 설계 공차보다 얇음.
- 해결: 보강재 두께를 상향하거나, 하드웨어 배면에 고무 가스켓(Gasket)을 추가하여 유격 제거.
- 도금 박리 (Peeling):
- 원인: 전처리 공정(탈지) 불량 또는 도금 밀착력 부족.
- 해결: 3M 테이프 테스트(Adhesion Test)를 통해 밀착력 검증. 황동(Brass) 베이스 제품으로 교체 검토.
¶ 품질 검사 기준 (QC Standard)
- 개폐 내구성 테스트: 자동 개폐 시험기를 통해 5,000회 이상 반복 작동 후 스프링 탄성 및 마모 상태 확인.
- 인장 강도 테스트 (Pull Test): 잠금 상태에서 수직으로 20kgf 이상의 힘을 가했을 때 하드웨어 변형이나 원단 이탈이 없어야 함.
- 표면 경도 테스트: 연필 경도 H 이상의 내스크래치성 확보 확인.
- 니켈 용출 테스트 (Nickel Release): 피부 접촉 부위의 경우 유럽 REACH 규정에 의거하여 0.5μg/cm²/week 미만이어야 함.
- 수평 및 대칭 검사: 가방의 중심선(Center Line)을 기준으로 좌우 편차 ±1.0mm 이내 유지.
- 염수 분무 시험 (CASS Test): 5% NaCl 용액, 35°C 환경에서 24~48시간 노출 후 부식 여부 확인.
- 토크 테스트: 나사 체결형의 경우, 규정된 토크 렌치로 체결력을 전수 또는 샘플링 검사.
¶ 현장 용어 및 은어
| 구분 | 용어 | 현장 활용 및 의미 |
|---|---|---|
| 한국 (KR) | 아다리 | 일본어 '아타리(当たり)'에서 유래. 잠금장치의 암수가 딱 들어맞는 상태를 의미. |
| 한국 (KR) | 가방발 / 장식 | 잠금장치를 포함하여 가방에 붙는 모든 금속 부자재를 통칭하는 현장 용어. |
| 한국 (KR) | 오금 (五金) | 금속 부자재를 뜻하는 한자어. 중국/베트남에서도 공통적으로 통용됨. |
| 베트남 (VN) | Khoá sập | 푸시락(Push Lock)이나 자동 잠금 장치를 지칭. |
| 베트남 (VN) | Phụ liệu ngũ kim | 금속 부자재(오금)를 뜻하는 정식 명칭. |
| 일본 (JP) | 錠前 (Jomae) | 자물쇠 형태의 잠금장치를 뜻하는 전문 용어. |
| 일본 (JP) | 金具 (Kanagu) | 금속 부속품 전체를 일컫는 말. |
| 중국 (CN) | 五金锁具 (Wǔjīn suǒjù) | 금속 잠금장치 카테고리를 의미. |
| 공통 | 시아게 (Finishing) | 최종 마감 단계에서 잠금장치의 보호 필름을 제거하고 광택을 내는 작업. |
¶ 장비 세팅 및 공정 가이드
- 보강재 삽입 (Reinforcing): 가죽의 경우 1.0mm 이상의 살파(Salpa) 또는 본텍스(Bontex)를 사용하며, 캔버스 원단은 고주파 보강재를 부착하여 하드웨어의 무게를 분산시킵니다.
- 타공 공정 (Punching): 핸드 프레스 사용 시 수직도를 유지해야 하며, 타공 펀치의 날 끝이 무뎌지면 원단 단면이 지저분해져 잠금장치 결합 시 유격이 발생하므로 주기적인 연마가 필요합니다.
- 스크래치 방지 (Anti-scratch): 조립대 상면은 반드시 고무 매트나 부드러운 천을 깔아야 하며, 조립 직후 전용 보호 필름(Blue film 또는 투명 필름)을 부착하여 포장 단계까지 유지합니다.
- 나사 체결 (Screwing): 수동 체결 시 'Y자' 또는 '십자' 드라이버의 규격이 나사 홈과 정확히 일치해야 나사산 뭉개짐(Stripping)을 방지할 수 있습니다.
- 패턴기 세팅 (Pattern Machine Setting): Juki AMS-210EN 및 Brother BAS-311G 기준, 가죽 보강 봉제 시 속도는 1,200~1,500 spm으로 제한하여 바늘 열 발생에 의한 실 끊어짐을 방지합니다. 클램프(Clamp)는 하드웨어 간섭을 피하기 위해 전용 'U자형' 또는 'O자형' 노루발을 제작하여 사용합니다. 이 기계들은 잠금장치 자체를 생산하는 것이 아니라, 잠금장치가 장착될 'bag_parts' 부위의 구조적 강성을 확보하기 위한 필수 설비입니다.
¶ 공정 흐름도 (Process Flow)
¶ 국가별 생산 관리 및 실무 차이 분석
고급 가방 제조 현장에서 잠금장치 공정은 국가별 설비 수준과 숙련도에 따라 관리 포인트가 다릅니다.
-
한국 (소량 다품종 및 샘플 개발 중심):
- 특징: 숙련된 '마스터'급 기술자가 잠금장치의 위치를 감각적으로 조정합니다.
- 강점: 복잡한 구조의 커스텀 잠금장치(Custom Lock) 대응력이 높습니다.
- 단점: 작업자별로 미세한 위치 차이가 발생할 수 있어, 대량 생산 시 편차 관리가 어렵습니다.
- 주요 장비: 주로 Juki DDL-9000 시리즈 본봉기와 수동 핸드 프레스를 선호합니다.
-
베트남 (대량 생산 및 글로벌 브랜드 OEM):
- 특징: 모든 잠금장치 부착 부위에 전용 지그(Jig)를 사용합니다.
- 강점: 수만 개의 제품이 동일한 위치에 잠금장치가 부착되는 균일성을 확보합니다.
- 단점: 지그 제작 비용과 시간이 소요되어 소량 생산에는 부적합합니다.
- 주요 장비: Juki AMS-210EN, Brother BAS-311G 등 자동 패턴 재봉기 비중이 매우 높습니다.
-
중국 (원부자재 수직 계열화 및 중저가/고가 병행):
- 특징: 잠금장치 생산 공장(오금 공장)이 봉제 공장 인근에 위치하여 피드백이 빠릅니다.
- 강점: 도금 불량이나 부품 결함 발생 시 즉각적인 교체 및 수정이 가능합니다.
- 단점: 환경 규제(REACH) 미준수 제품이 혼입될 위험이 있어 입고 검사(IQC)가 매우 엄격해야 합니다.
- 주요 장비: Hikari, Jack 등 로컬 브랜드의 자동화 설비 도입이 가속화되고 있습니다.
¶ 하드웨어 보강을 위한 고급 봉제 기술
잠금장치 주변의 봉제는 단순한 장식이 아닌 '구조적 보강'입니다. 이를 위해 현장 기술자가 반드시 준수해야 할 기술적 디테일은 다음과 같습니다.
- 백태킹(Back-tacking)의 정밀도: 잠금장치 주변 보강 봉제 시 시작과 끝의 되박음질은 반드시 기존 땀수와 일치해야 합니다. 땀이 어긋나면 가죽의 경우 구멍이 커져 인장 강도가 40% 이상 저하됩니다.
- 실의 선택 (Thread Selection): 잠금장치 보강용으로는 고강력 폴리에스테르 필라멘트사(Bonded Nylon/Poly) 20번~30번 합사를 권장합니다. 이는 금속 하드웨어의 마찰에 의한 실의 보풀 발생을 억제합니다.
- 바늘 끝 형상 (Needle Point): 가죽에 잠금장치를 부착할 경우, 원단을 가르는 'S' 또는 'LR' 포인트 바늘을 사용하여 실이 가죽 면에 견고하게 안착되도록 합니다. 반면 직물(Canvas)의 경우 원단 조직을 손상시키지 않는 'R' 포인트(Round) 바늘을 사용합니다.
- 장력 제어 (Tension Control): 하드웨어가 부착되는 부위는 보강재로 인해 두께가 급격히 변합니다. 이때 상실 장력이 너무 강하면 원단이 휘어지는 '보잉(Bowing)' 현상이 발생하므로, 전자식 장력 조절 장치(Active Tension)가 탑재된 Juki DDL-9000C 모델 등을 사용하여 구간별 장력을 자동 제어하는 것이 이상적입니다.
¶ [미검증] 스마트 잠금장치(Smart Lock)의 도입
최근 IT 기술의 결합으로 지문 인식 또는 블루투스 연동형 스마트 잠금장치가 가방 산업에 도입되고 있습니다. 이러한 장치는 내부에 리튬 이온 배터리와 PCB 기판이 포함되어 있어, 기존의 유압 프레스 타공 시 충격에 의한 파손 위험이 큽니다. 또한, 전자파 차폐를 위한 특수 안감 봉제 공정이 추가로 요구되나, 아직 산업 표준(ISO) 수준의 공정 가이드는 확립되지 않은 상태입니다.
¶ 재질별 특성 상세 (Material Science)
- Zamac 3 vs Zamac 5: 가방 잠금장치에 가장 많이 쓰이는 아연 합금입니다. Zamac 3는 표준적인 주조성을 가지며, Zamac 5는 구리(Cu) 함량이 높아 경도와 내식성이 더 우수하지만 단가가 높습니다. 명품급에서는 주로 Zamac 5를 사용합니다.
- Solid Brass (황동): 구리와 아연의 합금으로, 무게감이 있고 도금 밀착력이 매우 우수합니다. 시간이 지남에 따라 자연스러운 에이징(Aging) 효과가 있어 프리미엄 라인에 사용됩니다.
- Stainless Steel (SUS316): 의료용이나 시계줄에 쓰이는 소재로, 알레르기 반응이 없고 부식에 극도로 강합니다. 가공이 어려워 CNC 선반 작업이 필요하므로 최고가 라인에만 제한적으로 적용됩니다.
¶ 대체 결합 방식과의 비교 분석
| 방식 | 강점 | 약점 | 주요 용도 |
|---|---|---|---|
| 잠금장치 (Lock) | 높은 보안성, 고급스러운 외관, 구조적 강성 | 높은 단가, 복잡한 공정, 무게 증가 | 핸드백, 서류가방, 예물백 |
| 지퍼 (Zipper) | 연속적인 밀폐, 가벼운 무게, 빠른 개폐 | 슬라이더 마모 위험, 심미적 한계 | 백팩, 지갑 내부, 에코백 |
| 자석 (Magnet) | 극도의 편리함, 미니멀한 디자인 | 보안성 취약, 자성 영향(카드 등) | 클러치, 덮개형 포켓 |
| 벨크로 (Velcro) | 저렴한 비용, 유연한 조절 | 소음 발생, 내구성 낮음, 고급감 저하 | 스포츠 가방, 군용 기어 |
¶ 하드웨어 부착을 위한 피할(Skiving) 및 보강재 설계
잠금장치가 부착되는 부위는 여러 겹의 가죽과 보강재가 겹쳐져 두께가 두꺼워집니다. 이를 방치하면 봉제 시 이송(Feed) 불량이 발생하거나 제품이 투박해집니다. * 단차 피할 (Step Skiving): 잠금장치 배면 보강재의 가장자리를 0.3mm 두께로 얇게 깎아내어 본판 가죽과의 단차를 없앱니다. * 보강재 샌드위치 구조: 가죽(본판) - 보강재(LB/Bontex) - 안감(Lining) 순으로 배치하며, 잠금장치의 나사가 안감을 관통하지 않도록 '숨김 나사' 공법을 적용하는 것이 고급 공정의 표준입니다. * 접착제 선정: 보강재 부착 시에는 유연성이 있는 네오프렌계 접착제보다는 경화 후 단단해지는 수성 접착제나 천연 고무계 접착제를 사용하여 타공 시 보강재가 밀리는 현상을 방지합니다.
¶ 관련 항목
- 리벳 (Rivet): 잠금장치 고정용 부속품.
- 보강재 (Reinforcement): 하드웨어 부착 부위의 내구성을 높이는 시트 재료.
- 패턴 재봉기 (Pattern Tacker): 잠금장치 주변의 정밀 보강 봉제를 수행하는 자동화 장비.
- 에지 코트 (Edge Coat): 잠금장치 부착을 위한 타공 단면의 마감 처리액.
- 토크 렌치 (Torque Wrench): 나사형 잠금장치의 체결 강도를 정밀 측정하는 도구.
- LB (Leather Board): 가죽 가루를 압축해 만든 보강재로 잠금장치 부착 부위에 가장 흔히 사용됨.
- ISO 4915: 스티치 분류 국제 표준. 잠금장치 보강에는 301 스티치가 표준임.
- Towa 장력계: 밑실 장력을 수치화하여 관리하는 정밀 측정 도구.
