¶ 개요

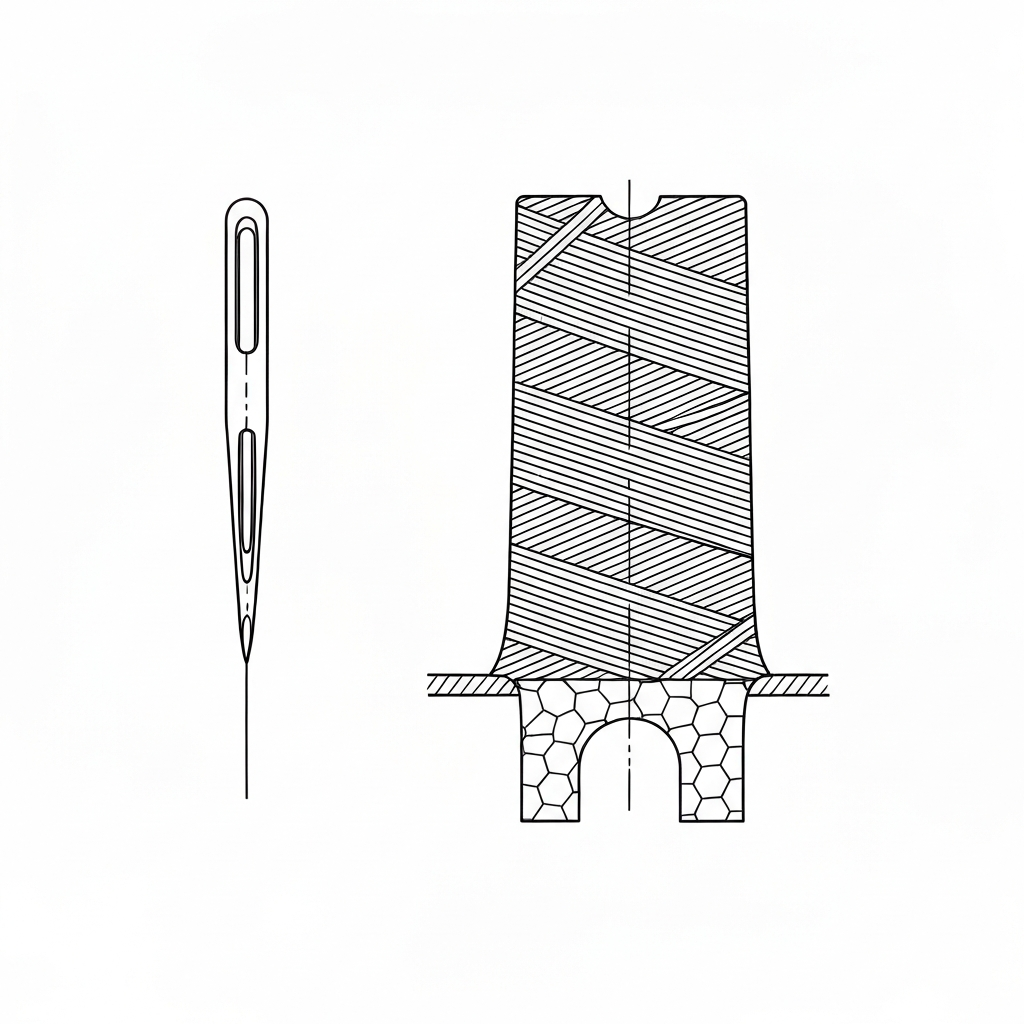

긴 홈(Long Groove)은 산업용 재봉바늘의 자루(Shank) 하단부에서 시작하여 바늘구멍(Eye) 바로 위까지 바늘 기둥(Blade)을 따라 수직으로 형성된 오목한 채널을 의미한다. 이 구조는 고속 봉제 시 바늘실(Needle Thread)을 외부 마찰로부터 물리적으로 격리하고, 바늘이 원단을 관통할 때 실이 차지하는 부피를 바늘 기둥 안으로 수용하여 원활한 관통과 스티치 형성을 보장하는 핵심 공학적 장치이다.
산업용 재봉기가 5,000spm(Stitches Per Minute) 이상의 고속으로 가동될 때, 바늘실은 초당 80회 이상 원단을 왕복하며 극심한 마찰열과 인장 응력에 노출된다. 긴 홈은 실이 바늘 기둥의 외경 안쪽으로 완전히 매립되도록 설계되어, 원단 조직과의 직접적인 충돌을 방지한다. 만약 긴 홈의 설계가 부적절하거나 마감이 거칠 경우, 실은 원단 표면에서 뭉개지거나 마찰열에 의해 용융되며, 이는 곧바로 단사(Thread Breakage) 및 품질 저하로 직결된다. 또한, 긴 홈은 고속 하강 시 발생하는 공기 와류를 홈을 통해 배출함으로써 바늘의 미세한 떨림을 억제하는 유체역학적 안정화 기능도 수행한다.
¶ 정의 및 기능
긴 홈은 단순한 홈이 아닌, 봉제 메커니즘의 안정성을 결정짓는 다음과 같은 다각적 기능을 수행한다.
- 실의 물리적 보호 (Thread Protection): 바늘이 원단을 관통하는 순간, 실은 긴 홈 내부로 안착된다. 이를 통해 실과 원단 사이의 직접적인 마찰 면적을 90% 이상 감소시켜 실의 인장 강도 저하와 보풀(Shredding) 발생을 원천적으로 차단한다.
- 장력 전달의 균일화 (Tension Stabilization): 실이 홈 내부 가이드를 따라 이동하므로, 바늘의 승강 운동 시 실의 흐름 경로가 일정하게 유지된다. 이는 불규칙한 장력 변화를 억제하여 땀뜀(Skipped Stitches)을 방지하는 기초가 된다.
- 열역학적 냉각 채널 (Cooling Channel): 고속 봉제 시 바늘 기둥과 원단 사이의 마찰로 발생하는 열(최대 250~300°C)을 분산시키는 공기 통로 역할을 한다. 특히 열에 취약한 합성사(Polyester) 사용 시 실이 바늘구멍 부근에서 녹아 붙는 현상을 완화한다.
- 루프 형성의 기하학적 가이드 (Loop Formation): 바늘이 최하점(Bottom Dead Center)에서 상승할 때, 긴 홈은 실의 위치를 고정하여 반대편 스카프(Scarf) 부위에서 실 고리(Loop)가 일정한 크기와 방향으로 형성되도록 돕는다.
- 실의 꼬임 유지 (Twist Preservation): 고속 가동 중 실이 회전하거나 풀리는 현상을 긴 홈의 측벽이 물리적으로 억제하여, 최종 스티치의 외관을 균일하게 유지한다.
¶ 기술 사양표
| 항목 | 세부 사양 및 기준 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 100, 300, 400, 500, 600 전 클래스 공통 적용 | 바늘을 사용하는 모든 스티치 |
| 주요 재봉기 모델 | Juki DDL-9000C, Brother S-7300A, Pegasus M900, Siruba 700K, Yamato VG2700 | 고속 산업용 기기 중심 |
| 바늘 시스템 (Needle System) | DB×1, DP×5, DC×27, UY 128 GAS, TV×7, TQ×1, B-27, UY 118 | 기종별 전용 시스템 |
| 바늘 번수별 홈 폭 (평균) | #9(0.55mm), #11(0.65mm), #14(0.80mm), #16(0.95mm), #21(1.20mm) | 제조사별 ±0.02mm 오차 |
| 홈 깊이 (Depth) | 바늘 기둥(Blade) 직경의 약 35% ~ 45% | 강도 유지와 실 수용의 최적점 |
| 권장 실 점유율 | 실 직경(D) < 긴 홈 폭(W)의 80% ($D \approx 0.7W \sim 0.8W$) | 최적의 마찰 방지 조건 |
| 최대 봉제 속도 | 5,000 ~ 8,500 spm | 기종 및 원단 조건에 따라 상이 |
| 표면 처리 기술 | 크롬 도금(Standard), 티타늄 코팅(PD), 세라믹 코팅(HP), 니켈 도금 | 내마모성 및 냉각 효율 증대 |
| 마찰 계수 | 크롬 도금 기준 약 0.15 ~ 0.20 | 미검증 (제조사 내부 데이터) |
¶ 적용 분야 및 공정별 특성
긴 홈의 상태는 공정의 난이도와 원단의 특성에 따라 품질에 결정적인 영향을 미친다.
- 고속 본봉 공정 (High-speed Lockstitch):
- 박직물(셔츠, 블라우스): 4,500spm 이상의 속도에서 #9~#11 바늘을 사용한다. 긴 홈의 내부 마감이 거칠면 극세사 실이 손상되어 퍼커링(Puckering)이 발생하므로, 고정밀 연마된 바늘이 필수적이다.
- 후직물(정장, 코트): 라펠의 패딩 스티치 등에서 실의 흐름을 일정하게 유지하여 입체적인 스티치 외관을 형성한다.
- 헤비 듀티(Heavy Duty) 봉제:
- 데님(Denim): 요크 및 가랑이 합봉 시 20수/3합 이상의 두꺼운 코아사를 사용한다. 긴 홈은 두꺼운 실이 원단 저항을 뚫고 바늘구멍까지 안전하게 도달하게 하는 통로가 된다. (권장 바늘: #16~#19)
- 가죽 및 가방: 백팩 어깨끈의 Box-X 스티치 등에서 발생하는 고열을 긴 홈의 공기 순환 기능으로 억제하여 실의 탄화를 방지한다.
- 니트 및 신축성 원단:
- 스포츠웨어(요가복, 기능성 의류): 인터록 및 플랫록 공정에서 4~6개의 바늘이 동시에 작동한다. 각 바늘의 긴 홈 정렬이 1도만 틀어져도 루프 형성 타이밍이 어긋나 땀뜀이 발생한다.
- 특수 기능복 및 산업용:
- 에어백 및 낙하산: 안전 규격상 실의 물리적 손상을 0%로 유지해야 하므로, 긴 홈 내부를 특수 화학 연마한 고부가가치 바늘을 사용한다.
- 자동차 시트: 두꺼운 가죽과 보강재를 관통할 때 긴 홈이 실을 완벽히 보호하여 충돌 시 봉제선이 터지지 않도록 설계 강도를 유지한다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 실 보풀 및 단사 (Thread Shredding/Breakage)
- 현상: 봉제 중 실이 가늘어지다가 끊어지거나, 바늘구멍 부근에 실 먼지가 과다하게 쌓임.
- 원인: 실의 굵기가 긴 홈의 폭보다 넓어 원단과 직접 마찰함. 또는 홈 내부에 미세한 스크래치나 도금 박리 발생.
- 해결: 실의 번수에 맞는 적절한 바늘 사이즈로 교체(예: #11 → #14). 바늘 표면이 매끄러운 티타늄 코팅 바늘 사용 권장.
- 땀뜀 (Skipped Stitches)
- 현상: 일정한 간격으로 스티치가 형성되지 않고 건너뜀.
- 원인: 바늘 장착 시 긴 홈의 방향이 틀어짐(본봉 기준 9시 방향에서 이탈). 이로 인해 실 고리(Loop)가 가마(Hook)가 낚기 어려운 위치에 형성됨.
- 해결: 바늘의 긴 홈이 기계 매뉴얼에 명시된 정방향을 향하도록 재장착. 바늘 고정 나사의 마모 확인.
- 열에 의한 실 녹음 (Thread Melting)
- 현상: 고속 봉제 시 실이 딱딱하게 굳으며 끊어짐. 바늘구멍에 검은 찌꺼기가 고착됨.
- 원인: 고속 봉제 시 긴 홈 내부에 마찰열이 축적되어 합성사가 바늘구멍 부근에서 녹아 붙음.
- 해결: 바늘 냉각 장치(Needle Cooler) 설치, 실리콘 오일 도포 장치 활용, 또는 홈의 형상이 특수 설계된 냉각 바늘(Cool Needle) 사용.
- 불규칙한 스티치 (Irregular Stitches)
- 현상: 땀의 길이가 일정하지 않거나 실이 울퉁불퉁하게 형성됨.
- 원인: 긴 홈 내부에 먼지(Lint)나 원단 가공제 찌꺼기가 고착되어 실의 흐름을 방해함.
- 해결: 에어건을 이용한 주기적 청소 및 바늘 교체 주기 단축.
- 원단 손상 (Fabric Damage/Cutting)
- 현상: 바늘 구멍 주변 원단 실이 끊어지거나 올이 나감.
- 원인: 긴 홈의 에지(Edge) 부분이 날카롭거나 바늘이 미세하게 휘어 홈 측면이 원단 조직을 긁음.
- 해결: 바늘의 직진도 점검 및 고품질 정품 바늘(Organ, Schmetz 등) 사용.
- 실 꼬임 풀림 (Thread Untwisting)
- 현상: 봉제된 실이 푸석해 보이고 강도가 현저히 떨어짐.
- 원인: 실의 꼬임 방향(S-twist/Z-twist)과 긴 홈 내에서의 마찰 방향이 상충하여 꼬임이 풀림.
- 해결: 실의 꼬임 특성에 맞는 바늘 선정 또는 윗실 장력 재조정.
¶ 품질 검사 및 관리 기준
- 바늘 정렬 검사: 바늘대(Needle Bar)에 장착된 바늘의 긴 홈이 수직축으로부터 ±2도 이내로 정렬되었는지 확인한다. (본봉 9시, 오버록 6시 방향 등 기종별 기준 준수)
- 홈 내부 평활도 검사: 고배율 확대경(20배 이상)을 통해 홈 내부에 가공 흔적이나 도금 박리가 없는지 검사한다. 특히 저가형 복제 바늘은 홈 내부 거칠기 문제가 빈번하므로 상시 감시가 필요하다.
- 실 안착 테스트: 실제 사용할 실을 긴 홈에 끼워 보았을 때, 실이 홈 밖으로 튀어나오지 않고 안정적으로 수용되는지 확인한다. (실 직경 < 홈 폭의 80% 기준)
- 교체 주기 관리: 산업용 기준, 연속 가동 4~8시간마다 바늘 상태를 점검하고 필요 시 즉시 교체한다(AQL 1.0 엄격 관리).
- Towa 장력계 활용: 긴 홈을 통과하는 실의 저항을 측정하여, 동일 조건에서 장력값이 급증할 경우 바늘 홈의 마모나 오염으로 판단하고 교체한다.
¶ 현장 은어 및 국가별 명칭
| 언어 | 용어 | 현장 은어 및 비고 |
|---|---|---|
| 한국어 (KR) | 긴 홈 | 미조, 가이드 홈, 바늘 앞홈 |
| 일본어 (JP) | 長溝 (ながみぞ) | ミゾ (미조) - 한국 공장에서 가장 흔히 쓰이는 일본어 잔재 |
| 베트남어 (VN) | Rãnh dài | Rãnh kim (바늘 홈) 또는 Máng kim으로도 불림 |
| 중국어 (CN) | 长槽 (Cháng cáo) | 针槽 (Zhēn cáo) - 바늘 홈이라는 뜻으로 통용 |
| 영어 (EN) | Long Groove | Front Groove, Thread Groove |
현장 실무 차이: * 한국: "미조 방향 확인해"라는 표현이 여전히 지배적이다. 고숙련자일수록 긴 홈의 각도를 미세하게 틀어(약 2~3도) 루프 형성을 조절하는 노하우를 발휘하기도 한다. * 베트남: 'Rãnh kim'이라는 용어를 정식 교육에서 사용하며, 대형 공장(Hansae, Sae-A 등)에서는 바늘 교체 시 긴 홈의 방향을 전용 게이지로 체크하는 표준화 공정이 보편화되어 있다. * 중국: 광동성 등지의 가방 공장에서는 '针槽(Zhen cao)'의 마모 상태보다 바늘 끝(Point)의 상태를 우선시하는 경향이 있으나, 고품질 수출 물량에서는 홈 내부의 청결도를 엄격히 관리한다.
¶ 장비 세팅 가이드
- 바늘 선정: 실의 직경(D)과 긴 홈의 폭(W) 관계가 $0.7W < D < 0.8W$를 만족할 때 가장 안정적인 고속 봉제가 가능하다. 실이 너무 가늘면 홈 안에서 놀게 되어 장력이 불안정해지고, 너무 두꺼우면 홈 밖으로 돌출되어 단사가 발생한다.
- 방향 설정:
- 본봉(Lockstitch): 긴 홈이 정확히 왼쪽(9시 방향)을 향해야 한다. 만약 10시 방향으로 틀어지면 루프가 너무 커져 땀뜀이 발생하고, 8시 방향으로 틀어지면 가마 끝이 실을 치게 되어 단사가 발생한다.
- 오버록(Overlock): 기종에 따라 다르나, 대개 작업자 쪽(앞쪽/6시 방향)을 향한다.
- 인터록(Interlock): 바늘별로 긴 홈의 방향이 상이하므로 매뉴얼의 타이밍 차트를 반드시 준수해야 한다.
- 장력 조절: 긴 홈이 실을 충분히 보호하지 못하는 얇은 바늘을 쓸 경우, 실의 저항이 커지므로 윗실 장력을 평소보다 10~15% 감압 세팅한다. (Towa 장력계 기준 본봉 윗실 110gf 내외 권장)
- 바늘대 높이(Needle Bar Height): 긴 홈의 끝부분(바늘구멍 상단)과 가마/루퍼의 타이밍이 맞지 않으면 긴 홈의 보호 효과를 볼 수 없다. 반드시 제조사 규격(예: Juki DDL-9000C 기준 바늘대 눈금 확인)에 맞춰 세팅해야 한다.
¶ 공정 흐름도 (Mermaid)
graph TD
A[윗실 공급/Thread Supply] --> B[장력 조절기 통과]
B --> C[실 채기 작동/Take-up Lever]
C --> D{바늘 긴 홈 진입}
D -- 실 보호 성공/홈 내 안착 --> E[원단 관통/Penetration]
D -- 실 돌출 발생/홈 폭 부족 --> F[원단 마찰 및 보풀 발생]
E --> G[최하점 도달/Bottom Dead Center]
G --> H[바늘 상승 시작]
H --> I[긴 홈이 실 위치 고정 및 가이드]
I --> J[반대편 스카프에 루프 형성]
J --> K[가마/루퍼가 루프 포착]
K --> L[스티치 완성/Stitch Formed]
F --> M[실 끊어짐 및 불량 발생]
M --> N[바늘 번수 상향 또는 실 교체]
L --> O[품질 검사/AQL 1.0]
O --> P[최종 완제품 출고]
N --> D
¶ 관련 항목
- 짧은 홈 (Short Groove): 바늘구멍 반대편(스카프 쪽)에 위치하며, 가마의 끝(Hook Point)이 실을 낚아챌 수 있도록 실을 바늘 기둥에서 살짝 띄워주는 역할을 한다. 긴 홈보다 훨씬 짧으며 스카프와 연결된다.
- 스카프 (Scarf): 바늘구멍 바로 위의 오목한 홈. 가마와의 간극을 최소화하여 땀뜀을 방지하는 핵심 구조이다. 긴 홈의 반대편에 위치한다.
- 바늘 기둥 (Blade): 긴 홈이 파여 있는 바늘의 몸체이다. 이 부분의 두께가 바늘의 번수(Size)를 결정하며, 긴 홈의 깊이는 이 기둥 강도에 영향을 주지 않는 범위 내에서 설계된다.
- 바늘구멍 (Needle Eye): 긴 홈의 끝과 연결되는 구멍이다. 실이 최종적으로 통과하여 원단 하부로 전달되는 지점이다. 홈의 마감이 구멍 내부까지 매끄럽게 이어져야 실 손상이 없다.
- 바늘 끝 (Needle Point): 원단을 뚫는 부분이다. 긴 홈의 정렬이 틀어지면 바늘 끝의 진입 각도도 미세하게 변하여 원단 손상을 유발할 수 있다.
- 실리콘 오일 (Silicone Oil): 고속 봉제 시 긴 홈 내부의 마찰을 줄이기 위해 실에 도포하는 윤활제이다. 긴 홈의 냉각 기능을 보조하여 합성사의 용융을 막는다.
