¶ 정의 및 개요

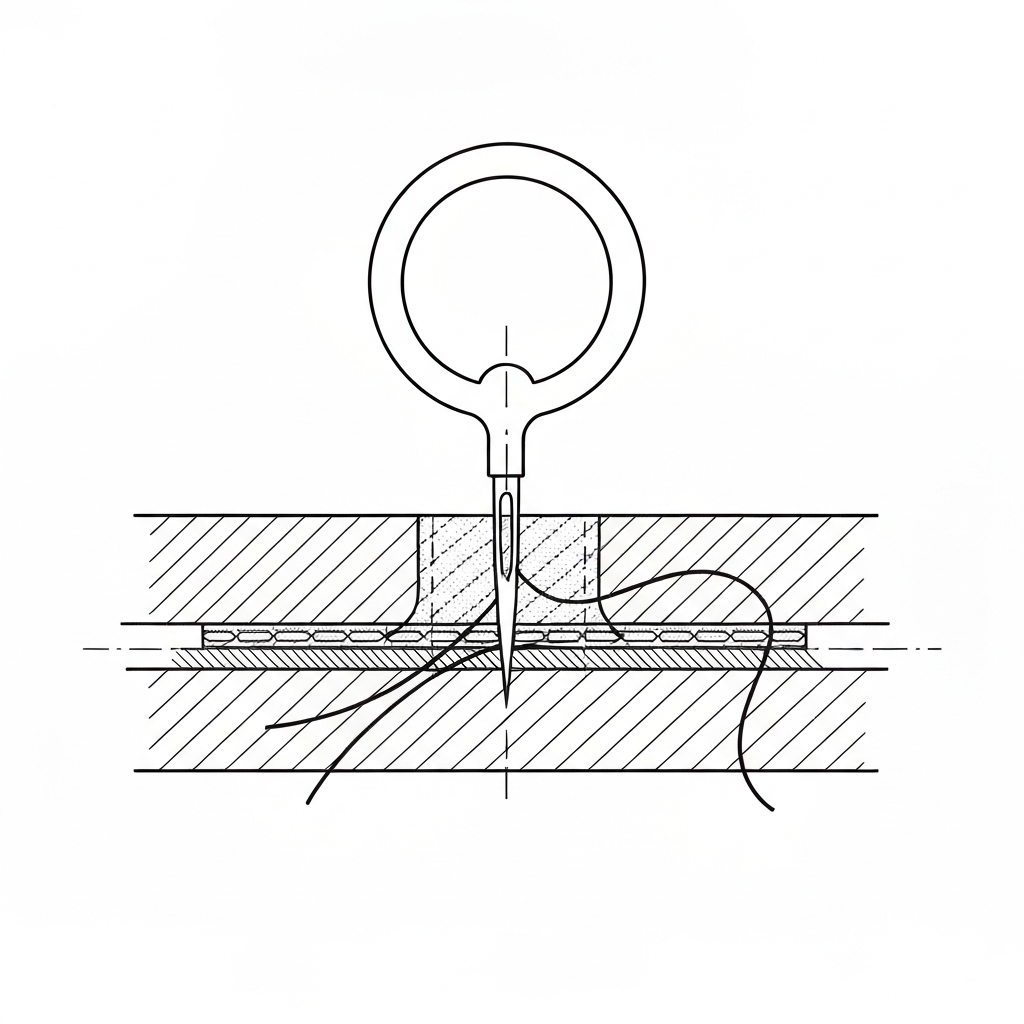

루퍼(Looper)는 산업용 재봉기에서 본봉(Lockstitch)의 북집(Bobbin Case)과 가마(Hook) 메커니즘을 대신하여 스티치를 형성하는 핵심 정밀 부품이다. 바늘이 원단을 관통하여 하강했을 때 형성되는 실 고리(Loop)를 낚아채어 다음 스티치와 연결하거나, 루퍼 자체에 공급되는 별도의 실(Looper Thread)을 교차시켜 체인 형태의 스티치를 만든다. ISO 4915 규격의 Class 100(단사 체인), 400(이중 체인), 500(오버록), 600(커버스티치) 스티치 형성에 필수적이며, 밑실 교체 없이 연속 봉제가 가능하여 대량 생산 라인의 고속 봉제에 최적화되어 있다.
물리적 메커니즘 및 본봉과의 차이 루퍼는 본봉의 회전 가마(Rotary Hook)와 달리 주로 왕복(Oscillating) 또는 타원(Elliptical) 운동을 수행한다. 본봉은 북집 안의 보빈(Bobbin)에 감긴 한정된 양의 실을 사용하므로 빈번한 교체가 필요하지만, 루퍼는 외부의 대형 콘(Cone) 실을 직접 공급받는다. 이는 8,000 SPM 이상의 초고속 봉제 환경에서 가동 중단 시간을 90% 이상 줄이는 결정적인 요인이 된다. 또한, 본봉은 실의 꼬임(Twist)을 이용해 매듭을 짓는 방식이라 신축성이 부족한 반면, 루퍼 시스템은 실 고리를 서로 엮는 구조(Interlooping/Interlacing)를 취하므로 원단의 신축에 따라 스티치가 유연하게 늘어나는 특성을 갖는다.
산업 현장에서의 중요도 현대 의류 제조 공정의 약 70% 이상이 루퍼를 사용하는 체인스티치 계열로 이루어진다. 특히 니트(Knit) 의류와 데님(Denim) 생산 라인에서 루퍼의 정밀도는 곧 불량률과 직결된다. 루퍼 끝단(Point)의 0.01mm 마모나 타이밍의 미세한 오차는 대량의 메카토비(땀뜀)를 유발하며, 이는 전량 재작업으로 이어지는 심각한 손실을 초래한다. 따라서 시니어 기술자들은 루퍼의 상태를 소리와 진동만으로도 파악할 수 있는 숙련도를 요구받는다.
¶ 기술 사양 및 분류
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 101, 401, 406, 503, 504, 514, 602, 605, 607 등 | 전 세계 공통 규격 |
| 주요 기계 유형 | 오버록(Overlock), 인터록(Interlock), 삼봉(Coverstitch), 니혼바리(Chainstitch), 플랫록(Flatlock) | 기종별 루퍼 형상 상이 |
| 대표 모델 | Juki MO-6800S, Siruba 700F, Pegasus EX5200, Yamato VG2700, Juki MS-1261 | 글로벌 베스트셀러 기준 |
| 바늘 시스템 | DC×27 (오버록), UY128GAS (삼봉/커버), TV×7 (피드오프디암), B-27 (인터록) | 기계 매뉴얼 준수 필수 |
| 봉제 속도 | 일반 산업용 5,500 ~ 8,500 SPM (Stitches Per Minute) | 고속 가동 시 발열 주의 |
| 재질 | 고탄소강(High Carbon Steel), 초경합금(Tungsten Carbide) 팁 처리 | 내마모성 강화 |
| 표면 처리 | 크롬 도금, 티아인(TiAlN) 코팅, DLC(Diamond-Like Carbon) | 마찰 계수 최소화 |
| 주요 SPI 범위 | 7 ~ 20 SPI (Stitches Per Inch) | 원단 두께에 따라 조정 |
| 루퍼 경도 | HRC 60 ~ 64 (표면 열처리 기준) | 충격 및 마모 저항성 |
¶ 루퍼의 종류 및 기능
- 하부 루퍼 (Lower Looper / 시다 루퍼): 오버록 기계에서 가장 아래쪽에 위치하며, 바늘실을 낚아채 상부 루퍼에 전달하는 역할을 한다. 운동 궤적이 가장 크며 장력 변화에 민감하다.
- 상부 루퍼 (Upper Looper / 우와 루퍼): 하부 루퍼가 전달한 실을 바늘 위쪽으로 끌어올려 스티치를 마감한다. 실을 직접 공급받는 방식과 실 없이 고리만 전달하는 스프레더(Spreader) 방식이 있다.
- 체인 루퍼 (Chainstitch Looper): 이중 체인스티치(Class 401) 기계에서 바늘의 전후 운동과 동기화되어 작동하며, 신축성이 강한 스티치를 형성한다. 주로 청바지 인심이나 와이셔츠 옆선에 사용된다.
- 커버스티치 루퍼 (Coverstitch Looper): 삼봉 기계 하단에서 여러 개의 바늘실을 동시에 낚아채어 원단 뒷면에 그물 모양의 스티치를 형성한다. 횡방향 운동(Avoid Motion)이 정밀해야 땀뜀이 없다.
- 플랫록 루퍼 (Flatlock Looper): 4바늘 6사 방식의 Class 607 스티치를 형성하며, 원단 두 장을 겹치지 않고 맞대어 봉제할 때 하단에서 모든 실을 결속시킨다.
¶ 적용 분야 및 공정 상세
- 니트 의류 (Knitwear): 티셔츠, 스웨트셔츠의 넥라인, 소매단, 밑단 처리(삼봉 공정). 원단 신축 시 스티치가 터지지 않아야 하므로 루퍼 스티치가 필수적이다. (주요 모델: Pegasus W562PV 시리즈)
- 데님 및 작업복 (Heavy Duty): 청바지의 인심(Inseam) 및 아웃심(Outseam) 봉제 시 고강도가 요구되는 피드오프디암(Feed-off-the-arm) 공정에 사용된다. (주요 모델: Juki MS-1261, 바늘 번수 Nm 110-130)
- 속옷 및 수영복 (Stretch Wear): 피부 접촉면이 매끄러워야 하는 플랫록(Flatlock) 공정에서 4바늘 6사 스티치를 형성할 때 다수의 루퍼가 정밀하게 작동한다. (주요 모델: Yamato FD-62G 시리즈)
- 산업용 자재: 자동차 시트, 에어백, 대형 포대(Bagging) 등 연속적인 고속 봉제가 필요한 분야. (주요 모델: Union Special 80800 시리즈)
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 메카토비 (Skipped Stitch / 땀뜀)
- 원인: 루퍼 끝단(Point)과 바늘 사이의 간극(Clearance) 과다, 루퍼 타이밍 불일치, 바늘 휨.
- 해결: 루퍼와 바늘 사이의 간격을 0.05mm ~ 0.1mm로 재설정하고, 바늘이 최하점에서 1.5~2.3mm(기종별 상이) 상승했을 때 루퍼 끝이 바늘 중심에 오도록 조정.
- 실 끊어짐 (Thread Breakage)
- 원인: 루퍼 실 구멍(Eyelet) 또는 표면에 버(Burr) 발생, 루퍼 과열로 인한 합성사 녹음.
- 해결: #1200 이상의 고운 사포나 광택기(Buffing)로 표면 연마. 실리콘 오일 냉각 장치 점검 및 실 경로(Threading) 재확인.
- 바늘 부러짐 (Needle Breakage)
- 원인: 바늘받이(Needle Guard) 설정 오류로 루퍼가 바늘을 직접 타격, 루퍼 회피 운동 부족.
- 해결: 바늘받이가 바늘을 적절히 밀어주어 루퍼와의 충돌을 방지하도록 전후 위치 재조정.
- 스티치 풀림 (Unraveling)
- 원인: 루퍼 실 채기(Take-up) 레버의 행정 부족으로 인한 장력 불균형, 실 가이드 누락.
- 해결: 실 채기 캠(Cam)의 타이밍을 조정하여 루퍼 실이 적절한 타이밍에 공급되고 당겨지도록 설정.
- 원단 손상 (Fabric Damage)
- 원인: 루퍼의 운동 궤적이 너무 커서 원단 하단을 타격하거나 마찰열 발생.
- 해결: 루퍼의 회피 운동(Avoid Motion) 폭을 규격치 내로 조정하고 송곳니(Feed Dog)와의 간섭 확인.
¶ 품질 검사 및 유지보수 기준
- 루퍼 끝단 검사: 루퍼 끝이 마모되거나 뭉툭해지면 땀뜀의 직접적인 원인이 된다. 육안 및 확대경으로 끝단의 예리함을 상시 점검해야 한다. 현장에서는 손톱 끝으로 긁어보아 걸리는 느낌이 있는지 확인하는 것이 실무적이다.
- 장력 테스트 (Towa Gauge 기준):
- 오버록 하부 루퍼: 25 ~ 35g
- 오버록 상부 루퍼: 15 ~ 25g
- 삼봉(커버스티치) 루퍼: 10 ~ 20g (실의 종류 및 원단 두께에 따라 가변적)
- AQL 검사: 30cm 연속 봉제 시 1회 이상의 땀뜀도 허용하지 않는 것이 산업용 표준(AQL 1.0 미만)이다.
- 청소 및 주유: 루퍼 구동부는 미세한 먼지(Lint)가 가장 많이 쌓이는 곳이다. 매일 에어건으로 청소하고, 자동 주유 시스템의 오일 흐름을 점검한다. 특히 루퍼 샤프트(Shaft)의 유격 발생 여부를 주 단위로 체크한다.
¶ 현장 은어 및 국가별 명칭
| 언어 | 용어 | 현장 발음/표기 | 비고 |
|---|---|---|---|
| 한국어 | 루퍼 | 루퍼 (Looper) | 공식 명칭 |
| 한국어 | 루퍼 (은어) | 루빠 (Ruppa) | 일본어식 발음의 잔재 (지양 권장) |
| 한국어 | 하부 루퍼 | 시다 루퍼 (Sida-looper) | 下(した) + 루퍼 |
| 한국어 | 상부 루퍼 | 우와 루퍼 (Uwa-looper) | 上(うわ) + 루퍼 |
| 베트남어 | Móc | 목 (Móc) | 갈고리, 훅을 의미함 |
| 일본어 | ルーパー | 루-파- (Rūpā) | 정식 기술 용어 |
| 중국어 | 弯针 | 완전 (Wānzhēn) | '굽은 바늘'이라는 뜻으로 통용 |
¶ 장비 세팅 가이드 (Technical Setting)
- 루퍼 타이밍 (Timing): 바늘 바(Needle Bar)가 최하점에서 상승을 시작하여 실 고리를 형성할 때, 루퍼 끝단이 바늘의 스카프(Scarf, 파인 부분) 중앙을 정확히 지나가야 한다. (Juki MO-6800 기준, 바늘 상승량 2.1mm~2.3mm 지점)
- 간극 조정 (Clearance): 루퍼와 바늘 사이의 간격은 0.05mm가 표준이다. 너무 가까우면 바늘이 부러지고, 너무 멀면 땀이 튄다. 두꺼운 원단 봉제 시에는 바늘의 휨을 고려하여 0.1mm까지 허용한다.
- 루퍼 회피 운동 (Avoid Motion): 루퍼가 전진할 때와 후퇴할 때의 궤적이 미세하게 달라야 바늘 뒷면과의 충돌을 피할 수 있다. 이는 편심 캠(Eccentric Cam)을 통해 조정하며, 이 유격이 커지면 스티치가 불안정해진다.
- 실 경로 (Threading): 루퍼 실은 경로가 길고 복잡하므로, 실 가이드(Thread Guide) 하나라도 누락되면 장력 불균형으로 인해 스티치 품질이 급격히 저하된다. 특히 실리콘 오일 탱크를 거치는 경로를 반드시 확인해야 한다.
¶ 공정 흐름도 (Stitch Formation Process)
graph TD
A[바늘이 원단을 관통하여 최하점 도달] --> B[바늘이 상승하며 실 고리 형성]
B --> C{루퍼 전진 시작}
C --> D[루퍼 끝단이 바늘 실 고리를 낚아챔]
D --> E[루퍼가 실을 유지한 채 측면 이동]
E --> F[바늘 재하강 및 루퍼 실 사이로 진입]
F --> G[루퍼 후퇴 및 실 고리 해제]
G --> H[톱니가 원단을 이송하며 스티치 체결]
H --> I[실 채기가 남은 실을 당겨 장력 형성]
I --> A
¶ 국가별 공장 실무 차이 (한국, 베트남, 중국)
- 한국 (샘플실 및 고부가 가치 공장): 루퍼의 미세 조정을 통해 스티치의 '모양'과 '부드러움'을 극대화한다. 숙련된 기술자가 루퍼 끝을 직접 연마하여 특수사에 최적화시키는 커스텀 세팅이 빈번하다.
- 베트남 (대규모 OEM 공장): 표준화된 세팅(Standard Setting)을 중시한다. Pegasus나 Juki에서 제공하는 타이밍 게이지(Timing Gauge)를 사용하여 모든 기계의 루퍼 위치를 동일하게 맞춘다. 루퍼 마모 시 연마보다는 즉각적인 교체를 통해 품질 편차를 줄인다.
- 중국 (내수 및 대량 생산): 고속 생산(8,500 SPM 이상)에 초점을 맞춘다. 루퍼의 발열을 제어하기 위해 초경합금 팁이 부착된 루퍼나 세라믹 코팅 루퍼를 선호하며, 자동 실 끊기 장치와의 동기화를 엄격히 관리한다.
¶ 루퍼 재질 및 코팅 기술 (Advanced Technology)
최근 고속 봉제 시 발생하는 마찰열로 인한 실 끊어짐을 방지하기 위해 루퍼 소재 공학이 발전하고 있다. * 초경 루퍼 (Tungsten Carbide Tip): 루퍼 끝단에만 초경합금을 접합하여 마모 수명을 일반 루퍼 대비 5~10배 향상시킨 제품. * DLC (Diamond-Like Carbon) 코팅: 마찰 계수를 극도로 낮추어 실과의 마찰열을 줄이고, 오일 없이도 부드러운 봉제가 가능하게 한다. * 티타늄 코팅 (Gold Looper): 표면 경도를 높이고 부식을 방지하여 합성사(Polyester) 봉제 시 발생하는 정전기와 열을 억제한다.
¶ 실전 트러블슈팅 노하우 (시니어 기술자 제언)
- "소리를 들어라": 루퍼가 바늘을 미세하게 치고 있다면 '틱틱'거리는 금속음이 들린다. 이는 곧 바늘 부러짐이나 루퍼 파손으로 이어진다.
- "실 먼지를 우습게 보지 마라": 루퍼 실 구멍에 쌓인 미세한 실 먼지는 장력을 5~10g 변화시킨다. 이는 삼봉 공정에서 원단 밑면이 우는(Puckering) 주원인이 된다.
- "바늘받이(Needle Guard)가 먼저다": 땀뜀이 발생할 때 루퍼만 만지는 것은 하수다. 바늘이 루퍼에 닿지 않게 잡아주는 바늘받이의 전후 위치를 먼저 확인하는 것이 정석이다.
¶ 관련 항목
- 스프레더 (Spreader): 실을 직접 걸지 않고 루퍼의 실을 벌려주는 보조 부품.
- 바늘받이 (Needle Guard): 고속 회전 시 바늘의 떨림을 잡아주어 루퍼와의 간격을 일정하게 유지하는 부품.
- 차동 이송 (Differential Feed): 루퍼 스티치의 신축성을 극대화하기 위해 앞뒤 톱니의 이송량을 다르게 조절하는 기능.
- 실 채기 (Thread Take-up): 루퍼에 공급되는 실의 양을 정밀하게 제어하는 기구.
- 실리콘 오일 냉각 (Needle Cooler): 고속 봉제 시 루퍼와 바늘의 열을 식혀 실 녹음 현상을 방지하는 장치.
