¶ 용어 정의 및 개요

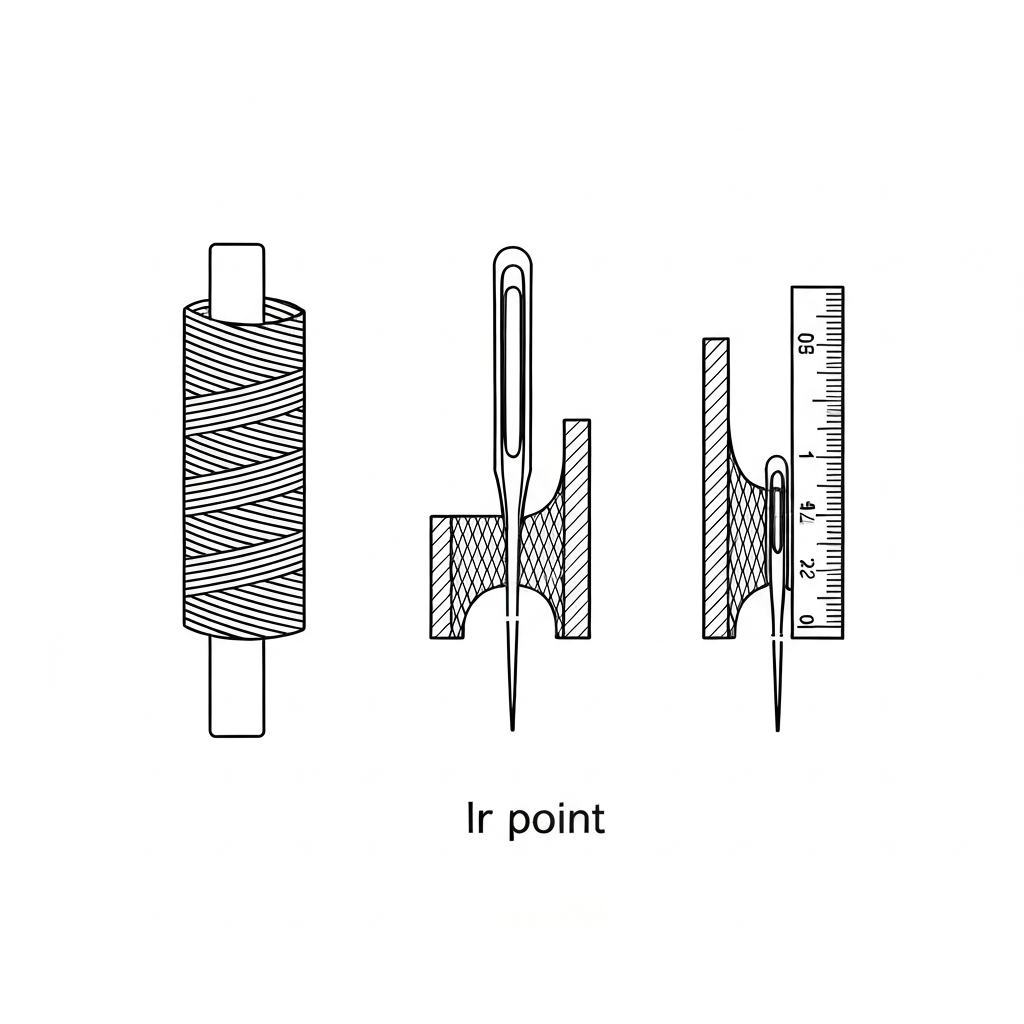

LR 침 (사선 베기) (LR Point)은 가죽 및 합성 피혁 봉제에 특화된 절삭형 바늘(Cutting Point)의 일종이다. 바늘 끝의 절삭 날이 봉제 진행 방향을 기준으로 오른쪽으로 45도 기울어져 있어, 원단을 관통할 때 사선 방향으로 구멍을 내며 들어간다. 이 메커니즘을 통해 실이 사선으로 안착하게 되어, 수작업으로 제작한 듯한 고급스러운 사선 스티치(Slanted Stitch) 효과를 구현한다. 주로 본봉(Lockstitch, ISO 301) 기계에서 사용되며, 장식성과 결합 강도를 동시에 요구하는 고급 가죽 제품 생산의 핵심 요소이다.
물리적 작동 원리 측면에서 LR 침은 가죽의 콜라겐 섬유 다발을 단순히 밀어내는 것이 아니라, 45도 각도로 정밀하게 절단(Incision)한다. 일반적인 R(Round) 포인트 바늘이 가죽을 통과할 때 섬유를 무작위로 찢어 구멍 주위가 불규칙하게 부풀어 오르는 것과 달리, LR 침은 렌즈 형태(Lens-shaped)의 일정한 절삭면을 형성하여 실이 구멍 내부로 깊게 매립될 수 있는 공간을 확보한다. 이때 실은 절삭된 사선 홈을 따라 자연스럽게 비스듬히 눕게 되는데, 이것이 에르메스(Hermès) 등 하이엔드 브랜드에서 사용하는 '새들 스티치(Saddle Stitch)'의 시각적 효과를 산업용 재봉기로 재현하는 핵심 원리이다.
유사 기법인 LL 침(왼쪽 사선)이나 S 침(직선 절삭)과 비교했을 때, LR 침은 본봉 기계의 가마(Hook) 회전 방향과 실의 꼬임(Z-twist) 방향에 가장 최적화된 사선 형태를 만들어낸다. 역사적으로는 19세기 후반 독일의 Schmetz와 Groz-Beckert가 유럽 수제화 장인들의 손바느질 느낌을 산업용 재봉기로 구현하기 위해 바늘 끝의 연마 각도를 연구하면서 표준화되었다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 301 (본봉 / Lockstitch) | 가장 일반적인 적용 |
| 기계 유형 | 상하송(Compound Feed), 종합송(Walking Foot), 포스트 베드(Post-bed) | 가죽 전용기 위주 |
| 주요 모델 | Juki LU-2810, DNU-1541 / Dürkopp Adler 867, 669 / PFAFF 1245 | 글로벌 표준 모델 |
| 바늘 시스템 | 134 LR, 134-35 LR, 135×8 LR, 135×17 LR (DP×17 LR), DB×1 LR, 190 LR | 기종별 상이 |
| 바늘 굵기(Nm) | Nm 80 (12호) ~ Nm 160 (23호) | 소재 두께에 따라 선택 |
| 스티치 길이 | 2.5mm ~ 6.0mm (약 4 ~ 10 SPI) | 디자인 사양에 따름 |
| 최대 봉제 속도 | 2,000 ~ 2,800 spm | 고속 시 가죽 탄화 및 실 녹음 주의 |
| 적합 소재 | 천연 가죽(Calf, Kip, Exotic), 합성 피혁(PU/PVC), 고밀도 부직포 | 절삭이 필요한 모든 소재 |
| 장력 수치 (Towa) | 윗실: 150~250g / 밑실: 30~50g | 소재 및 실 굵기에 따라 조정 |
| 바늘 코팅 | Chrome (표준), Titanium (GEBEDUR), Nitride | 내구성 및 발열 방지 목적 |
¶ 주요 적용 분야 (Applications)
LR 침은 단순한 결합을 넘어 제품의 심미적 가치를 결정짓는 장식적 요소로 광범위하게 사용된다.
-
고급 가죽 잡화 (Luxury Leather Goods):
- 핸드백 및 가방: 본체 결합부(Main Seam), 핸들(Handle) 부착부의 'D'자형 보강 스티치, 파이핑(Piping) 마감 라인. 특히 에르메스 버킨백 스타일의 외곽 스티치 구현에 필수적이다.
- 지갑 및 소품: 카드 슬롯 테두리, 지갑의 엣지 코트(Edge Coat) 인접 부위. 좁은 간격에서도 가죽이 찢어지지 않도록 2.5mm(약 10 SPI) 내외의 촘촘한 땀수를 적용한다.
- 벨트: 벨트 가장자리를 따라 흐르는 장식 스티치. 주로 20호(Nm 125) 이상의 굵은 바늘과 본드사를 사용하여 입체감을 강조한다.
-
자동차 인테리어 (Automotive Interiors):
- 가죽 시트: 시트 커버의 센터 패널 및 사이드 볼스터 결합. 에어백 전개 부위는 제외하되, 시각적 노출이 많은 헤드레스트와 암레스트에 주로 적용된다.
- 스티어링 휠: 가죽 커버 마감 시 손바느질 느낌을 주기 위해 사용.
- 대시보드 및 도어 트림: 고가의 옵션 사양에서 대시보드 상단을 가죽으로 감싸고 LR 침으로 더블 스티치(Double Stitch)를 넣어 고급감을 부여한다.
-
의류 제조 (Leather Apparel):
- 가죽 자켓 및 코트: 라펠(Lapel)의 가장자리, 포켓 플랩(Pocket Flap), 견장(Epaulette) 부위. 일반적인 AMF 스티치(손바느질 흉내)보다 강도가 높고 선명한 사선을 원할 때 선택한다.
- 하단 헴(Hem) 및 소매단: 가죽 의류의 단 처리 시 실이 겉으로 드러나는 부위에 적용하여 디자인적 완성도를 높인다.
-
신발 제조 (Footwear):
- 드레스 슈즈(Dress Shoes): 어퍼(Upper)의 쿼터(Quarter)와 뱀프(Vamp) 결합부. 옥스퍼드나 브로그 슈즈의 장식 구멍(Perforation) 옆에 나란히 배치되는 스티치 라인.
- 웰트(Welt) 봉제: 신발 본체와 밑창을 연결하는 부위에서 강력한 결합력과 사선 미학을 동시에 제공한다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 가죽 찢어짐 (Leather Tearing / Perforation Effect)
- 원인: 땀수(SPI)가 너무 촘촘하여 절삭된 구멍들이 서로 연결됨. 특히 얇은 양가죽(Lambskin)에서 빈번함.
- 해결: 스티치 길이를 늘리거나(예: 3.0mm → 3.5mm), 바늘 굵기를 한 단계 낮추어 절삭 면적을 축소함. 가죽의 인장 강도가 낮을 경우 LR 대신 S 침 사용을 검토함.
- 스티치 각도 불균형 (Irregular Stitch Angle)
- 원인: 바늘대(Needle Bar)의 방향이 미세하게 틀어졌거나 바늘이 봉제 중 가죽의 경도 때문에 휘어짐(Deflection).
- 해결: 바늘의 스카프(Scarf) 방향을 정확히 가마 쪽으로 재설정하고, 바늘대 높이를 점검함. 두꺼운 부위 통과 시 속도를 줄임.
- 실 끊어짐 및 보풀 (Thread Breakage / Fraying)
- 원인: 절삭된 가죽 단면의 날카로운 모서리에 실이 마찰됨. 또는 바늘 눈(Eye) 내부의 미세한 거칠기(Burr).
- 해결: 본드사(Bonded Thread)를 사용하여 실의 응집력을 높이고, 바늘 구멍(Eye)의 크기가 실 굵기보다 충분히 큰지 확인(실 굵기의 2.5~3배 권장).
- 땀뜀 (Skipped Stitches)
- 원인: 가죽의 경도로 인해 바늘이 편향되어 가마(Hook)가 실 고리를 채지 못함.
- 해결: 강성이 보강된 바늘(예: Groz-Beckert GEBEDUR 티타늄 코팅)을 사용하거나 가마와 바늘 사이의 간극(Clearance)을 0.05mm로 정밀 조정.
- 열에 의한 가죽 손상 (Heat Damage)
- 원인: 고속 봉제 시 바늘과 가죽의 마찰열로 인해 구멍 주변이 검게 타거나 합성 피혁의 경우 녹아내림.
- 해결: 봉제 속도를 2,000 spm 이하로 낮추거나, 바늘 냉각 장치(Needle Cooler) 설치 또는 실리콘 오일 급유 장치 가동.
- 밑실 올라옴 (Bobbin Thread Show-through)
- 원인: 사선 구멍 내에서 매듭이 형성되지 못하고 표면으로 노출됨. 장력 불균형.
- 해결: Towa 장력계를 사용하여 밑실 장력을 표준(30~50g)으로 맞추고, 바늘실 장력을 상대적으로 높여 매듭이 가죽 두께의 중앙 또는 약간 아래쪽에 위치하도록 조정.
¶ 품질 검사 기준 (Quality Control)
- 사선 일관성: 모든 스티치가 동일한 각도(오른쪽 45도)를 유지해야 하며, 직선 구간에서 곡선 구간으로 넘어갈 때 각도 변화가 없어야 함.
- 절삭면 상태: 구멍 주변에 가죽 가루가 과도하게 남거나, 구멍이 지저분하게 찢어지지 않았는지 확인. 절삭 날의 마모 상태를 4시간 단위로 체크.
- 장력 균형: 가죽 뒷면의 밑실 모양이 일직선이 아닌 사선 형태를 유지하는지 확인. LR 침 특유의 뒷면 형성은 앞면과 대칭되는 사선이 나와야 정상임.
- 표면 손상: 노루발(Presser Foot)에 의한 가죽 표면의 긁힘이나 눌림 자국이 허용 범위 내에 있는지 확인. 필요시 노루발 바닥에 테플론 테이프 부착.
- 스티치 높이: 실이 가죽 표면 위로 너무 솟아오르지 않고, 절삭된 홈 안에 안정적으로 안착했는지 확인.
¶ 현장 은어 및 관련 용어
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 | 사선 침 / 가죽 바늘 | 현장에서 LR 침을 통칭하는 표현 |
| 한국어 | 칼바늘 | 절삭형 바늘(Cutting Point)을 부르는 현장 용어 |
| 일본어 | 나나메 (ナナメ) | '사선'을 의미하며, 사선 스티치 자체를 지칭하기도 함 |
| 일본어 | 미기요리 (右より) | 오른쪽으로 치우친 절삭 방향을 의미 |
| 베트남어 | Mũi LR / Kim dẹt | LR 포인트 또는 납작한 바늘(절삭형)을 의미 |
| 중국어 | LR 针尖 (Zhēnjiān) | LR 바늘 끝(포인트) |
| 중국어 | 刀口针 (Dāokǒu zhēn) | 칼날 형태의 바늘 끝을 의미 |
| 공통 | 하리 (針) | 바늘을 뜻하는 일본어이나 한국/베트남 현장에서 혼용됨 |
¶ 장비 세팅 가이드 (Setup Guide)
- 바늘 장착 (Needle Orientation): 바늘의 긴 홈(Long Groove)이 정확히 왼쪽을 향하게 하고, 실이 빠져나가는 스카프(Scarf)가 가마 쪽(오른쪽)을 향하도록 장착한다. 1도만 틀어져도 사선 각도가 변하므로 전용 바늘 고정 렌치를 사용한다.
- 가마 타이밍 (Hook Timing): 가죽은 원단보다 실 고리(Loop) 형성이 불안정하다. 바늘이 최하점에서 상승할 때, 가마의 끝(Hook Point)이 바늘 중심선에 도달하는 타이밍을 표준(1.8mm~2.0mm 상승 시)보다 약 0.2mm 정도 늦게 설정하여 고리가 충분히 커졌을 때 가로채도록 한다.
- 노루발 압력 (Presser Foot Pressure): 가죽의 두께와 경도에 따라 조절하되, 이송 시 밀림을 방지하기 위해 일반 원단 대비 1.5배 이상의 압력을 설정한다. 종합송 기계의 경우 내외 노루발의 교차 높이(Stroke)를 소재 두께에 맞춰 균일하게 조정한다.
- 실 선택 (Thread Selection): 가죽 봉제에는 반드시 왼쪽 꼬임(Z-twist) 본드사를 사용한다. S-twist 실을 사용하면 봉제 중 실이 풀려 보풀이 발생할 확률이 매우 높다. 바늘 굵기의 약 40% 정도를 차지하는 실 굵기를 선택하는 것이 가장 이상적인 사선을 만든다.
- 이송 톱니 (Feed Dog): 가죽 뒷면의 손상을 방지하기 위해 톱니의 날카로움을 죽인 '가죽 전용 톱니'를 사용하거나, 고무 코팅 톱니를 사용한다.
¶ 공정 흐름도 (Process Flow)
graph TD
A[가죽 소재 검수 및 투입] --> B[LR 침 및 본드사 세팅]
B --> C{장력 테스트 - Towa Gauge}
C -- 불합격 --> D[가마 타이밍 및 장력 재조정]
D --> C
C -- 합격 --> E[본 봉제 시작]
E --> F[LR 포인트 45도 사선 절삭]
F --> G[바늘실 관통 및 가마 실 가로채기]
G --> H[매듭 형성 및 실 조이기]
H --> I[이송 장치에 의한 가죽 이동]
I --> J[최종 품질 검사 및 사선 각도 확인]
J --> K[실밥 정리 및 프레싱 마감]
¶ 관련 항목 (Related Items)
- LL 침 (LL Point): LR과 반대 방향(왼쪽 45도)으로 절삭하는 바늘. 주로 좌측 스티치 라인이나 특정 디자인 패턴, 또는 2본침(Twin Needle) 기계의 왼쪽 바늘로 사용되어 'V'자 형태의 대칭 스티치를 만들 때 사용.
- S 침 (S Point): 봉제 방향과 평행하게(0도) 절삭하는 바늘. 스티치가 일직선으로 깊게 박히며, 절삭면이 좁아 가죽 찢어짐 저항력이 LR보다 강함.
- P 침 (P Point): 봉제 방향과 수직으로(90도) 절삭하는 바늘. 실이 가죽 표면에 평평하게 놓이며 최대의 인장 강도를 제공함. 주로 구두의 웰트나 무거운 가죽 벨트 보강용.
- 종합송 (Walking Foot): 바늘, 노루발, 톱니가 동시에 움직여 가죽의 층간 밀림을 완벽히 제어하는 재봉 방식. LR 침의 효과를 극대화하는 최적의 기구부.
- ISO 4915: 국제 스티치 분류 표준으로, LR 침은 주로 301 스티치(본봉)에 적용됨.
¶ 국가별 공장 실무 및 관리 포인트
- 한국 (Korea): 주로 샘플실이나 소규모 고가 브랜드 공장에서 LR 침 세팅에 매우 민감하다. '나나메가 잘 서야 한다'는 표현을 쓰며, 실의 광택과 사선 각도의 일관성을 최우선으로 한다. 주로 Schmetz(독일) 바늘 선호도가 높다.
- 베트남 (Vietnam): 글로벌 브랜드(Nike, Coach, Michael Kors 등)의 대형 공장이 많아 바늘 관리 규정(Needle Control Policy)이 엄격하다. LR 침 사용 시 바늘 파손 기록부(Broken Needle Log)를 철저히 관리하며, 대량 생산 시 발생하는 마찰열 문제를 해결하기 위해 실리콘 오일 탱크 사용이 일반적이다.
- 중국 (China): 광둥성(광저우, 동관) 일대의 가방 공장에서는 속도와 효율을 중시한다. 최근에는 Groz-Beckert의 GEBEDUR(티타늄 코팅) 바늘을 사용하여 바늘 교체 주기를 늘리는 추세이며, Juki 2810 등 최신형 자동 사절 종합송 기계에 LR 침을 세팅하여 생산성을 극대화한다.
¶ 소재별 바늘 굵기 및 실 조합 가이드 (Matrix)
| 소재 유형 | 가죽 두께 | 추천 바늘 (Nm) | 추천 실 (Denier/Ticket) | 권장 SPI |
|---|---|---|---|---|
| 얇은 양가죽/나파 | 0.5 - 0.8mm | Nm 80 - 90 | 60수 3합 / Tkt 50 | 10 - 12 |
| 일반 소가죽 (Calf) | 1.0 - 1.5mm | Nm 100 - 110 | 40수 3합 / Tkt 30 | 8 - 10 |
| 두꺼운 통가죽 | 2.0mm 이상 | Nm 120 - 140 | 20수 3합 / Tkt 20 | 6 - 8 |
| 합성 피혁 (PU) | 1.0 - 1.2mm | Nm 90 - 100 | 40수 3합 / Tkt 40 | 9 - 11 |
¶ LR 침과 실 꼬임(Twist)의 상관관계
LR 침을 사용할 때 실의 선택은 결과물의 80%를 결정한다. 산업용 재봉기에서 사용하는 대부분의 실은 Z-꼬임(Z-Twist / Left Twist)이다. LR 침이 오른쪽 45도로 구멍을 낼 때, Z-꼬임 실은 구멍 속에서 꼬임이 약간 더 조여지는 방향으로 힘을 받아 스티치가 더욱 탄탄하고 선명하게 표현된다. 만약 S-꼬임(Right Twist) 실을 사용하게 되면, 봉제 과정에서 실의 꼬임이 풀리면서 사선 모양이 뭉개지고 실이 쉽게 끊어지는 현상이 발생한다. 따라서 현장 기술자는 반드시 실의 꼬임 방향을 확인한 후 LR 침 공정에 투입해야 한다.
¶ 실전 노하우: "이런 증상이면 여기를 먼저 확인하라"
- 스티치가 사선이 아니라 직선처럼 보일 때: 바늘이 LR이 맞는지 재확인하라. 만약 LR이 맞다면, 실이 구멍에 비해 너무 얇은 것이다. 실 굵기를 한 단계 올리면 사선이 선명해진다.
- 가죽 뒷면에 루프(Loop)가 생길 때: 가마 타이밍이 너무 빠를 수 있다. 0.1~0.2mm 정도 늦춰보라. 또한 밑실 보빈의 회전 관성을 제어하는 스프링 장력이 약한지 점검하라.
- 곡선 구간에서 땀수가 건너뛸 때: 노루발 압력이 부족하여 가죽이 순간적으로 들리는 현상이다. 압력을 높이거나, 바늘을 강성이 높은 'MR' 타입(Groz-Beckert 기준)의 LR 포인트로 교체하라.
- 실에 검은 기름때가 묻어나올 때: 고속 봉제 시 바늘 열로 인해 실의 본딩 성분이 녹거나 가마 오일이 과다 공급되는 경우다. 오일 공급량을 줄이고 바늘 냉각 에어를 강하게 세팅하라.
- 바늘이 자주 부러질 때: 바늘 시스템(System)이 기계 사양과 맞는지 확인하라(예: DPx17을 써야 할 기계에 DBx1을 억지로 끼운 경우). 또한 가죽의 두꺼운 겹침 부위에서 바늘이 휘어 가마와 충돌하는지 확인하라.
