캐리어 (Luggage / vali kéo / キャリーケース / 拉杆箱)

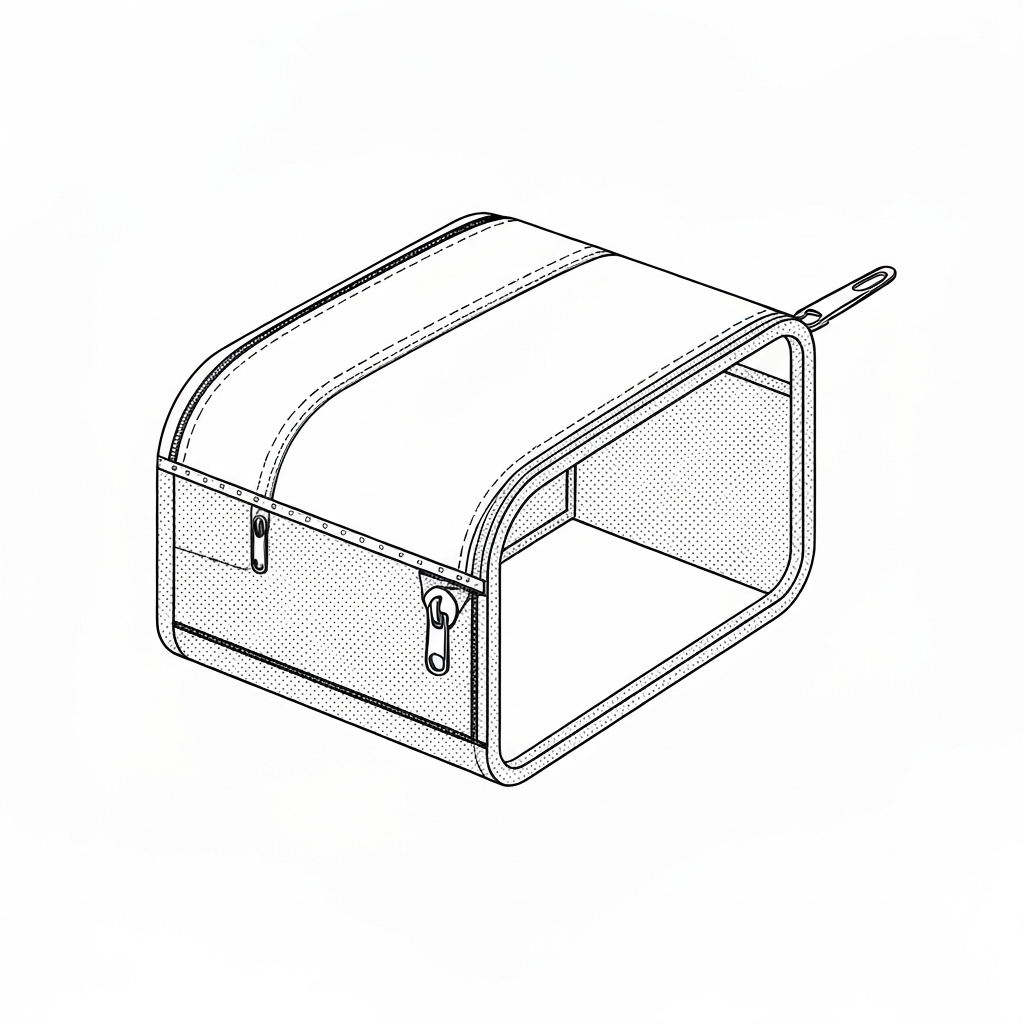

¶ 정의 및 산업적 메커니즘
캐리어(Luggage)는 여행 및 화물 운송을 목적으로 설계된 바퀴 달린 가방을 총칭하며, 산업용 봉제 맥락에서는 주로 소프트쉘(Soft-shell) 캐리어의 전체 조립 공정과 하드쉘(Hard-shell) 캐리어의 내부 유닛(안감, 파티션, 지퍼 레일) 부착 공정을 의미합니다.
봉제 기술적으로 캐리어는 일반 의류와 달리 고중량 원단(High-denier fabrics), 플라스틱 보강재(PE Board), 금속 프레임이 결합되는 복합 공정입니다. 핵심 물리적 원리는 '고강도 전단 응력(Shear Stress)의 극복'에 있습니다. 바늘이 1,680D 이상의 고데니어 발리스틱 나일론과 1.5mm 두께의 PE 보강재를 동시에 관통할 때, 일반적인 본봉기는 바늘의 휨(Needle Deflection) 현상으로 인해 가마(Hook)와의 타이밍이 어긋나 땀뜀이 발생합니다. 이를 해결하기 위해 강력한 관통력을 가진 ISO 4915 Class 301(본봉 / Lockstitch) 기반의 상하송(Unison Feed) 메커니즘이 필수적이며, 입체적인 곡선 구간 봉제를 위해 실린더 베드(Cylinder bed) 및 포스트 베드(Post-bed) 기계가 주력으로 운용됩니다.
역사적으로 캐리어 제조는 1970년대 나일론 소재의 대중화와 함께 금속 프레임에서 소프트쉘 구조로 급격히 전환되었습니다. 이 과정에서 가방의 형태를 유지하기 위한 '파이핑(Piping)' 기술이 정립되었으며, 이는 현대 캐리어 봉제의 표준이 되었습니다. 현장 인식 측면에서 한국 공장은 고난도 디테일과 샘플링에, 베트남 공장은 라인 밸런싱을 통한 대량 생산에, 중국 공장은 부자재 공급망을 활용한 하이브리드 공정에 강점을 보유하고 있습니다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 301 (본봉 / Lockstitch) | 고강도 결합용 표준 스티치 |
| 기계 유형 | 상하송 실린더 베드 (Cylinder Bed with Unison Feed) | 곡선 및 파이핑 작업용 |
| 주요 모델 | Juki LS-1342, Juki DSC-246, Juki LU-2810, Brother BAS-311HN | 자동화 바텍 및 본체 조립용 검증 모델 |
| 바늘 시스템 | DP×17 (Size 18~24 / 110~190) | 두꺼운 자재 관통용 고강성 바늘 |
| 바늘 끝 형태 | R (표준), DI/TRI (보강재 관통 시), LR (가죽 트림 시) | 원단 및 부자재 특성에 따라 선택 |
| 일반 SPI | 6 - 10 SPI (땀수) | 내구성 확보를 위한 넓은 땀수 설정 |
| 사용 실(Thread) | 바늘실: 20/3, 30/3 Nylon Bonded / 밑실: 동일 | 마찰열 저항 및 인장 강도 중시 |
| 최대 봉제 속도 | 2,000 - 2,500 spm | 고부하 작업으로 인한 저속 안정성 확보 |
| 적합 원단 | Cordura, Ballistic Nylon, Polyester 600D~1680D, PVC/TPU Coated | 고데니어 합성 섬유 및 코팅 원단 |
| 장력 수치 (Towa) | 윗실: 1.5 ~ 2.5N / 밑실: 0.3 ~ 0.5N | 20/3 Bonded Thread 기준 표준값 |
| 노루발 상승 높이 | 9mm (무릎 리프터 사용 시 최대 16mm) | 두꺼운 단차 및 보강재 통과용 |
| 가마 유형 | 2배 가마 (Large Hook) | 두꺼운 실 수용 및 보빈 교체 주기 연장 |
¶ 주요 적용 분야 및 공정
- 본체 조립 (Main Body Assembly): 앞판, 뒷판, 옆판(Gusset)을 결합하는 공정으로, 원단과 파이핑 심재가 겹쳐지는 구간에서 강력한 상하송 피딩이 요구됩니다. 특히 코너 구간에서는 노루발의 보행량(Walking stroke)을 높여야 원단 밀림을 방지할 수 있습니다.
- 지퍼 레일 부착 (Zipper Attachment): 메인 수납부의 대형 지퍼(주로 #8, #10 사이즈)를 본체에 고정합니다. 지퍼 슬라이더 통과 시 노루발 간섭을 최소화하기 위해 전용 지퍼 노루발을 사용하며, 지퍼 테이프의 신축성을 고려하여 이송 장력을 미세하게 조절합니다.
- 파이핑 및 바이어스 (Piping & Binding): 캐리어의 형태를 유지하고 모서리 마모를 방지하기 위해 PVC 심재를 넣은 파이핑 작업을 수행하며, 내부 시접은 바이어스 테이프로 마감(Enmaki)합니다. 이때 테이프 폴더(Folder)의 각도가 봉제 품질을 결정합니다.
- 핸들 및 스트랩 보강 (Reinforcement): 사용자의 하중이 집중되는 상단/측면 핸들 부위에 바텍(Bartack) 또는 X-Box 패턴 봉제를 적용하여 인장 강도를 극대화합니다. 최근에는 Brother BAS-311HN과 같은 컴퓨터 패턴기를 사용하여 일정한 강도를 확보합니다.
- 내부 파티션 및 안감 (Lining & Organizer): 메쉬 포켓, 탄성 밴드, 고정 벨트를 안감에 부착하는 공정으로, 상대적으로 얇은 원단(210D~420D)을 사용하므로 장력 조절이 중요합니다. 안감 봉제 시에는 본봉(Lockstitch) 일반기를 사용하기도 합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 땀뜀 (Skipped Stitch):
- 원인: 원단 단차(Cross seam) 구간에서 바늘이 휘거나, 두꺼운 자재 관통 시 루프 형성이 불안정함.
- 해결: DP×17 등 강성이 높은 바늘로 교체하고, 가마(Hook)와 바늘 사이의 간극을 0.05mm 이내로 정밀 재설정. 가마 끝(Hook Point)의 마모도를 확인하여 0.1mm 이상 마모 시 즉시 교체.
- 실 끊어짐 (Thread Breakage):
- 원인: 고속 봉제 시 바늘 열로 인해 나일론 실이 녹거나, 가마의 흠집(Burr)에 의한 마찰.
- 해결: 실리콘 오일 유닛(Thread Lubricator) 설치, 바늘 냉각 장치(Needle Cooler) 가동. 바늘 구멍(Eye)의 방향이 이송 방향과 정확히 일치하는지 재확인.
- 솔기 주름 (Seam Pucker):
- 원인: 상하송 피드 타이밍 불일치 또는 밑실 장력 과다로 인해 원단이 울음.
- 해결: 상하송(Unison Feed)의 보행량(Walking amount)을 동기화하고, 보빈 케이스의 판스프링 장력을 완화하여 원단 밀림 방지. 얇은 안감의 경우 이송 톱니의 높이를 낮춤.
- 바늘 부러짐 (Needle Breakage):
- 원인: 내부 PE 보드 등 하드 보강재와 충돌하거나, 이송 타이밍이 빨라 바늘이 휘어진 상태에서 이송치가 움직임.
- 해결: 바늘 사이즈를 #23 이상으로 상향하고, 기계의 이송 타이밍을 늦춰 바늘이 원단에서 완전히 빠진 후 이송되도록 조정. 바늘 가드(Needle Guard)의 위치를 정밀 조정하여 바늘 휨 방지.
- 땀수 불균형 (Uneven SPI):
- 원인: 곡선 구간에서 작업자가 원단을 강제로 당기거나 노루발 압력이 부족함.
- 해결: 실린더 베드용 스윙 가이드(Swing Guide)를 설치하고, 노루발 압력을 높여 일정한 이송력을 확보. 클러치 모터 대신 서보 모터를 사용하여 저속 구간의 토크를 유지.
¶ 품질 검사 기준 (QC Standard)
- 낙하 테스트 (Drop Test): 규정 중량(예: 20kg)을 채운 후 1m 높이에서 6면 8모서리 방향으로 낙하 시 봉제선 터짐이나 원단 찢어짐이 없어야 함. 특히 바퀴 하우징 부착 부위의 균열 여부를 중점 확인.
- 핸들 저킹 테스트 (Handle Jerking Test): 핸들을 기계적으로 5,000회 이상 급격히 잡아당겨 보강 봉제 부위의 실 풀림이나 원단 이탈 유무 확인. (ISO 22775 준용)
- 염수 분무 테스트 (Salt Spray Test): 지퍼, 슬라이더, 금속 로고 등 부자재의 부식 여부 확인. 48시간~72시간 노출 후 변색 및 작동 불능 여부 체크.
- 봉제 외관 (Stitch Quality): AQL 1.5 기준 적용. 땀뜀, 실풀림, 시접 이탈(Raw edge), 오염은 중결함(Major Defect)으로 간주. 인치당 땀수(SPI)가 설계 사양 대비 ±10% 이내인지 측정.
- 치수 정밀도: 완성품의 외관 치수 오차 범위 ±5mm 이내 유지. 특히 하드쉘과 지퍼 레일 결합부의 대칭성 확인.
- 지퍼 왕복 테스트 (Zipper Reciprocating Test): 지퍼를 2,000회 이상 개폐했을 때 슬라이더의 마모나 지퍼 이빨(Element)의 이탈이 없어야 함.
¶ 현장 용어 및 은어
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 구루마 (Guruma) | 캐리어 바퀴(Wheel) 및 하우징 전체를 지칭 |
| 한국어 (KR) | 시아게 (Shiage) | 최종 마무리, 실밥 제거 및 검사 공정 (일본어 유래) |
| 한국어 (KR) | 도매 (Domae) | 바텍(Bartack) 또는 되돌아박기 보강 공정 |
| 한국어 (KR) | 해리 (Haeri) | 원단 가장자리를 접어 박는 폴딩 작업 |
| 한국어 (KR) | 아소비 (Asobi) | 기계 부품 간의 유격 또는 공정상의 여유분 |
| 일본어 (JP) | 縁巻き (Enmaki) | 바이어스 테이프를 이용한 시접 감싸기 (Binding) |
| 베트남어 (VN) | Vali kéo | 캐리어 (끌고 다니는 가방) |
| 베트남어 (VN) | Hoàn thiện | 시아게(마무리) 공정의 현지 용어 |
| 베트남어 (VN) | May diễu | 스티치(Stitching) 공정 |
| 중국어 (CN) | 拉杆 (Lagan) | 캐리어의 신축식 핸들(Trolley system) |
| 중국어 (CN) | 埋袋 (Maidai) | 가방의 본체를 뒤집어 조립하는 최종 합봉 공정 |
| 공통 (Tech) | 상하송 (Walking Foot) | 노루발과 피드독이 함께 움직이는 이송 방식 |
¶ 장비 세팅 가이드
- 장력 설정: 일반 의류용 본봉보다 약 2배 높은 장력을 설정합니다. 20/3 이상의 두꺼운 실 사용 시 보빈 케이스 장력을 강하게 조절하여 밑실이 위로 튀어나오지 않게(Tight stitch) 관리합니다. Towa 장력계 사용 시 밑실 장력은 0.4N 수준이 적당합니다.
- 노루발 압력 및 보행량: 고중량 원단 이송 시 미끄러짐을 방지하기 위해 노루발 압력을 높입니다. 단, 원단 표면에 자국이 남지 않도록 내부 노루발과 외부 노루발의 교차 높이(Walking amount)를 원단 두께에 맞춰 미세 조정합니다. 일반적으로 3~5mm 범위 내에서 설정합니다.
- 바늘 선택: 원단 겹수가 많거나 플라스틱 보강재가 포함된 경우, 끝이 뾰족한 R-point보다는 원단을 가르며 진입하는 DI(Diamond) 또는 TRI(Triangle) 포인트 바늘을 사용하여 관통 저항을 줄입니다. 가죽 트림이 포함된 경우 LR(Left Twist) 바늘을 사용하여 사선 형태의 미려한 땀수를 구현합니다.
- 피드 독(Feed Dog) 높이: 두꺼운 자재의 원활한 이송을 위해 피드 독 높이를 표준(0.8mm)보다 높은 1.0~1.2mm로 설정합니다. 톱니의 경사도(Tilt)를 앞쪽이 약간 높게 설정하면 두꺼운 단차 진입이 용이합니다.
- 가마(Hook) 타이밍: 바늘이 최하점에서 상승하여 2.0~2.5mm 지점에 도달했을 때 가마 끝이 바늘 중심선에 오도록 설정합니다. 두꺼운 실을 사용할수록 가마와 바늘 사이의 간극(Clearance)을 0.05mm로 최대한 밀착시켜야 루프 포착이 확실합니다.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원단 및 부자재 입고 검수] --> B[정밀 재단 및 마킹]
B --> C[앞/뒷판 포켓 및 지퍼 부착]
C --> D[옆판 Gusset 조립 및 파이핑]
D --> E[본체 결합 봉제 - 실린더 베드]
E --> F[내부 안감 및 바이어스 마감]
F --> G[핸들/바퀴/트로리 하드웨어 장착]
G --> H[최종 시아게 및 실밥 제거]
H --> I[낙하/저킹/염수 품질 테스트]
I --> J[완제품 검사 및 포장 출하]
¶ 관련 항목
- 트로리 시스템 (Trolley System): 캐리어의 상단 핸들과 알루미늄 파이프 프레임 세트.
- 파이핑 (Piping): 가방 테두리에 심재를 넣어 형태를 잡고 내구성을 높이는 기법.
- 코듀라 (Cordura): 캐리어 제작에 주로 사용되는 고강도 나일론 원단의 대명사.
- 실린더 베드 (Cylinder Bed): 원통형 베드를 가진 재봉기로, 가방의 입체적인 모서리 봉제에 필수적임.
- 바텍 (Bartack): 하중 집중 부위를 촘촘하게 반복 봉제하여 보강하는 공정.
¶ 소재별 봉제 특성 및 부자재 사양
캐리어 제조에 사용되는 소재는 그 물리적 특성에 따라 봉제 접근 방식이 완전히 다릅니다.
- 발리스틱 나일론 (Ballistic Nylon, 1680D 이상):
- 특성: 과거 방탄조끼용으로 개발된 고밀도 직물로, 인장 강도가 매우 높으나 조직이 딱딱함.
- 봉제 팁: 바늘 열 발생이 심하므로 반드시 실리콘 오일(Thread Lubricator)을 사용해야 실 끊어짐을 방지할 수 있습니다. 땀수는 1인치당 6~7땀으로 넓게 설정하여 원단 조직 파괴를 최소화합니다.
- 코듀라 (Cordura, 500D~1000D):
- 특성: 내마모성이 뛰어나고 발리스틱보다 유연함.
- 봉제 팁: 표준 상하송 세팅으로 작업이 가능하나, 뒷면 PU 코팅이 두꺼울 경우 노루발과의 마찰로 인해 이송이 원활하지 않을 수 있습니다. 이때는 테플론 노루발을 사용하거나 이송 보조제를 도포합니다.
- ABS / Polycarbonate (하드쉘 소재):
- 특성: 봉제가 불가능한 경질 소재이나, 지퍼 레일과 안감을 부착하기 위해 테두리에 봉제용 홈(Groove)이 설계됨.
- 봉제 팁: 하드쉘 본체와 지퍼를 결합할 때는 포스트 베드(Post-bed) 기계를 사용하여 입체적인 공간 확보가 필수적입니다. 바늘은 플라스틱을 뚫고 나갈 때 열 변형을 방지하기 위해 크롬 도금 바늘을 권장합니다.
- YKK RC(Racquet Coil) 지퍼:
- 특성: 가방 전용으로 설계된 코일 지퍼로, 마찰에 강함.
- 봉제 팁: 지퍼 이빨과 봉제선 사이의 간격이 일정해야 슬라이더 작동이 부드럽습니다. 전용 지퍼 가이드 노루발을 사용하여 일정한 마진(Margin)을 유지합니다.
¶ 국가별 생산 관리 및 공장 레이아웃 차이
- 한국 (Small Batch, High Quality):
- 주로 샘플실이나 소규모 고가 브랜드 생산 라인 중심.
- 특징: 한 명의 숙련공이 본체 조립의 전 과정을 책임지는 '완성 공정' 방식 선호. 기계 세팅을 수시로 변경하며 디테일을 잡는 데 능숙함.
- 베트남 (Mass Production, Efficiency):
- 글로벌 브랜드(Samsonite, Tumi 등)의 주력 생산 기지.
- 특징: '모듈형 라인(Module Line)' 구성. 앞판, 뒷판, 옆판 조립을 각각의 서브 라인에서 완성한 후 메인 합봉 라인으로 모으는 방식. 공정마다 전용 지그(Jig)를 사용하여 초보자도 일정한 품질을 낼 수 있도록 표준화됨.
- 중국 (Integrated Supply Chain):
- 광동성(Guangdong) 등 부자재 산지 인근의 대형 공장.
- 특징: 봉제뿐만 아니라 사출(바퀴, 핸들), 압출(하드쉘 판넬) 공정이 한 공장 내에 있는 경우가 많음. 자동화 패턴기(CNC)를 가장 적극적으로 활용하여 핸들 보강 등 단순 반복 공정에서 인건비를 절감함.
¶ 고급 기술 노하우: 곡선 파이핑과 코너 처리
캐리어의 품질을 결정짓는 가장 어려운 공정은 '코너 구간의 파이핑 합봉'입니다.
- 코너 노치(Notch) 관리: 옆판(Gusset)이 곡선을 돌 때 원단이 겹치지 않도록 시접 부위에 미세한 V자 노치를 넣습니다. 이때 노치의 깊이가 봉제선을 침범하지 않도록 주의해야 합니다.
- 차등 이송(Differential Feed) 활용: 일부 고급 기종(예: Juki LU-2860 시리즈)은 상하송 비율을 미세하게 다르게 설정할 수 있습니다. 곡선 구간에서 안쪽 원단을 약간 밀어 넣어주는(Gathering 효과) 세팅을 통해 코너가 뒤집히거나 우는 현상을 방지합니다.
- 파이핑 심재의 끝단 처리: 파이핑이 시작되고 끝나는 지점에서는 PVC 심재를 약 1cm 정도 짧게 잘라내어, 합봉 시 두께 단차를 줄여야 바늘 부러짐과 땀뜀을 예방할 수 있습니다.
- 실린더 베드의 활용: 본체 최종 합봉 시에는 반드시 실린더 베드 기계를 사용하며, 가방을 뒤집은 상태에서 봉제할 때 내부 공간 간섭을 최소화하기 위해 베드의 직경이 작은 모델(예: Juki DSC-246)을 선택하는 것이 유리합니다.
¶ 유지보수 및 안전 관리
- 가마 오일링 (Hook Lubrication): 고부하 작업 특성상 가마의 발열이 심하므로, 자동 급유 시스템 외에도 4시간마다 수동으로 가마 전용 오일을 1~2방울 주입하는 것이 수명 연장에 도움이 됩니다.
- 이송 톱니 마모 체크: 고데니어 원단은 톱니를 빠르게 마모시킵니다. 톱니 끝이 뭉툭해지면 이송력이 급격히 떨어지므로 3개월 단위로 교체합니다.
- 안전 장치: 바늘 부러짐 시 파편이 작업자의 눈으로 튀는 것을 방지하기 위해 반드시 아이 가드(Eye Guard)를 설치하고 보안경 착용을 의무화합니다. 또한, 두꺼운 자재 봉제 시 손가락이 노루발 밑으로 들어가지 않도록 핑거 가드(Finger Guard)를 표준 규격에 맞춰 조정합니다.
¶ 실전 트러블슈팅 가이드 (현장 노하우)
- 증상: 코너 구간에서 밑실이 뭉침:
- 진단: 곡선 회전 시 작업자가 원단을 당겨 바늘이 가마 타이밍보다 늦게 진입함.
- 처방: 노루발 압력을 15% 하향 조정하고, 보행량(Walking stroke)을 4mm 이상으로 높여 원단이 스스로 회전할 수 있는 여유를 줍니다.
- 증상: 지퍼 테이프가 물결침 (Waving):
- 진단: 지퍼 테이프와 원단의 이송 속도 불일치.
- 처방: 지퍼 부착 시 상단 노루발의 압력을 미세하게 줄이고, 지퍼 전용 가이드(Zipper Guide)를 사용하여 테이프에 일정한 텐션이 가해지도록 고정합니다.
- 증상: PE 보드 관통 시 '탕' 하는 금속성 소음:
- 진단: 바늘이 보드를 뚫지 못하고 튕기거나 가마 가드에 부딪힘.
- 처방: 바늘을 TRI-point(삼각형 끝)로 교체하여 절삭력을 높이고, 가마와 바늘 사이의 간극을 0.1mm로 일시적으로 넓혀 충돌을 방지합니다.
¶ 결론 및 기술적 전망
캐리어 제조 기술은 단순 봉제에서 점차 초음파 융착(Ultrasonic Welding) 및 레이저 컷팅과 같은 무봉제(Sew-free) 기술과 결합되는 추세입니다. 그러나 고중량 화물을 견뎌야 하는 캐리어의 구조적 특성상, ISO 4915 Class 301 본봉 기반의 물리적 결합은 여전히 가장 신뢰받는 방식입니다. 향후에는 센서가 부착된 스마트 캐리어의 보급에 따라 전자 회로와 섬유를 결합하는 전도성 실(Conductive thread) 봉제 공정이 추가적인 기술 표준으로 자리 잡을 것으로 예상됩니다. 제조 현장에서는 숙련공의 감각에 의존하던 세팅을 디지털화된 서보 제어 시스템으로 전환하여, 전 세계 어느 공장에서든 동일한 품질의 캐리어를 생산할 수 있는 스마트 팩토리 솔루션 도입이 가속화되고 있습니다.
