¶ 정의 및 개요

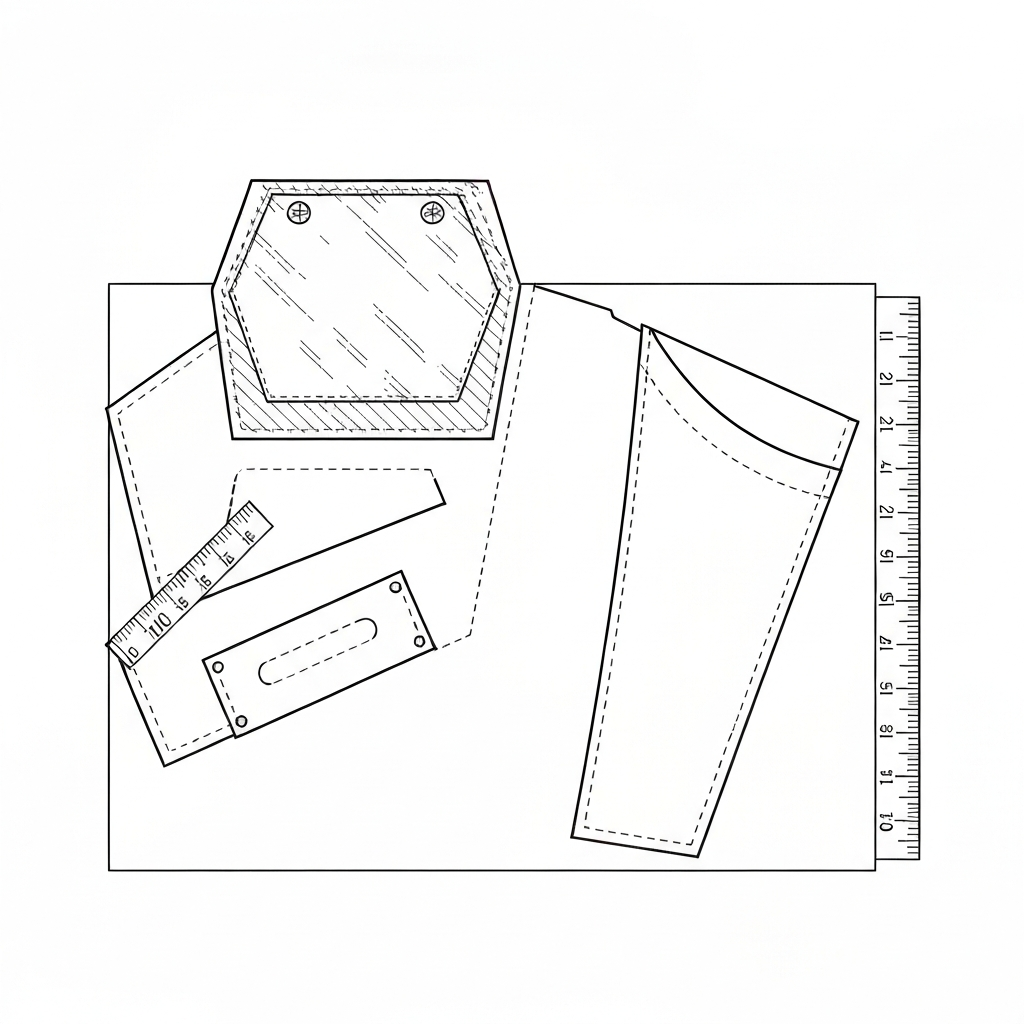

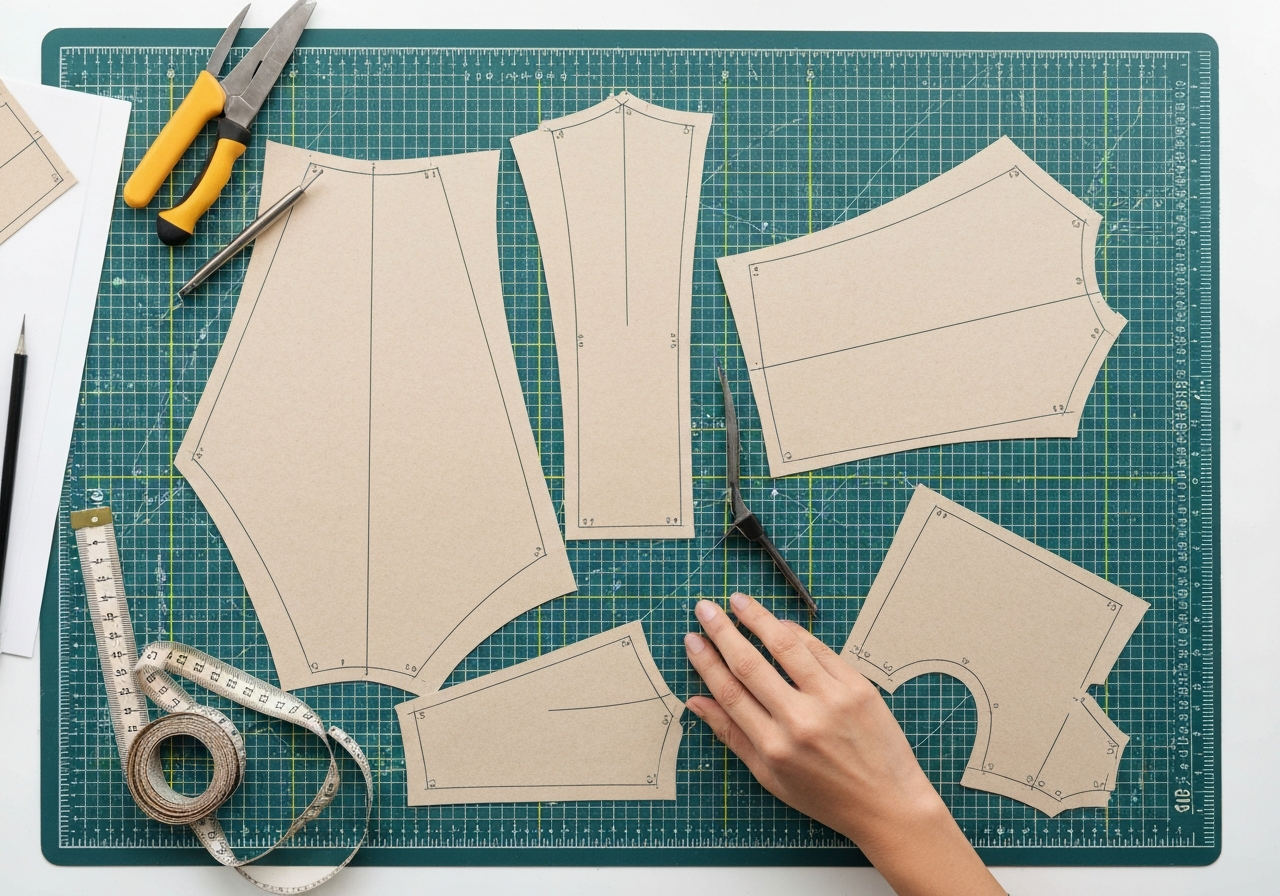

데-끼(Master Pattern)는 의류, 신발, 가방 등 봉제 산업 전반에서 시접(Seam Allowance)을 제외한 제품의 순수한 완성선(Finished Line)만을 나타내는 표준 패턴을 의미한다. 일본어 '데키아가리(出来上がり, 완성)'에서 유래한 현장 용어로, 설계된 디자인의 최종 치수와 형태를 확정하는 '절대적 영점(Zero Point)' 기준이 된다.
기술적으로 마스터 패턴은 모든 하위 패턴(생산용 패턴, 그레이딩 패턴)의 모체가 되며, 원단 위에 놓고 완성선을 마킹하거나 봉제 시 형태를 고정하는 가이드 템플릿(Template) 역할을 수행한다. 주로 종이(Kraft Paper), 아크릴(Acrylic), 또는 플라스틱 시트(PET)로 제작되며, 최근에는 자동 봉제기(Pattern Sewer)의 지그(Jig) 설계 및 CAD/CAM 시스템의 기초 데이터로 활용된다.
물리적·기계적 작동 원리 및 메커니즘 마스터 패턴은 봉제 공정에서 '설계의 기준선' 역할을 한다. 본봉(Lockstitch, ISO 4915 301) 작업 시 바늘이 관통해야 하는 정확한 궤적을 정의하며, 상하 이송(Feed) 장치가 원단을 밀어낼 때 발생할 수 있는 미세한 밀림 현상을 제어하는 물리적 한계선이 된다. 특히 가방 제조 시 두꺼운 보강재(LB, 본텍스 등)를 결합할 때, 마스터 패턴은 원단과 보강재 사이의 '단차'를 계산하는 기준이 되어, 최종 제품의 입체적 볼륨감을 결정짓는다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 용어 분류 | Pattern & Cutting (패턴 및 재단) | ISO 18890:2021 (Standard patterns) 참조 |
| 주요 소재 | Kraft Paper (300-500g), Acrylic (2.0-5.0mm), PET Sheet | 내구성 및 변형 방지 목적 |
| 제작 소프트웨어 | Lectra Modaris, Gerber Accumark, Optitex, CLO 3D | CAD 데이터 기반 제작 |
| 출력 장비 | Graphtec FCX2000, FCX4000, Gerber Paragon | 정밀도 ±0.1~0.5mm |
| 허용 오차 | ±0.5mm 이내 (High-end 기준) | 공정별 누적 오차 관리 필수 |
| 필수 표기 항목 | 결 방향(Grain Line), 너치(Notch), 드릴 홀(Drill Hole), 품번, 사이즈 | 패턴 식별 정보 |
| 바늘 시스템 연동 | DPx5, DPx17, DBx1 (소재에 따라 가변) | 자동 봉제기 세팅 시 기준 |
| 보관 환경 | 항온항습실 (온도 22±3°C, 습도 45~55%) | 종이 수축 및 아크릴 휘어짐 방지 |
| 적합 공정 | 마킹(Marking), 검사(Inspection), 지그(Jig) 제작, 샘플링 | 생산 전 단계 필수 요소 |
| 관련 장비 모델 | Juki PS-7000, Brother BAS-342H, Mitsubishi PLK-J | 자동 봉제 연동 시 필수 데이터 |
¶ 주요 적용 분야 및 공정별 역할
현장에서 데-끼는 단순한 도면을 넘어 공정의 정밀도를 결정하는 핵심 도구로 사용된다.
- 칼라 및 커프스 성형 (Collar & Cuffs Shaping): 셔츠나 자켓의 칼라 외곽선을 정확하게 잡기 위해 데-끼를 대고 초크 마킹을 하거나, 데-끼 자체를 가이드로 삼아 봉제한다. 이는 좌우 대칭을 맞추는 데 결정적인 역할을 한다.
- 포켓 및 로고 부착 위치 결정: 몸판(Body) 위에 포켓이나 와펜, 로고 불박을 배치할 때 데-끼에 뚫린 드릴 홀(Drill Hole)을 통해 정확한 위치를 표시한다.
- 자동 봉제 지그(Jig) 설계: Juki PS-7000 등 자동 패턴 봉제기를 사용할 때, 원단을 고정하는 지그의 내경 치수는 마스터 패턴의 완성선을 기준으로 설계된다. 보통 지그 내경은 마스터 패턴보다 1.5~2.0mm의 여유(Clearance)를 둔다.
- 최종 품질 검사(Final QC): 완성된 제품이 테크팩(Tech Pack)의 스펙대로 제작되었는지 확인하기 위해 완제품 위에 투명 아크릴 데-끼를 올려놓고 치수 이탈 및 형태 왜곡 여부를 전수 검사한다.
- 가방 보강재(Interlining) 정밀 재단: 가방 제조 시 가죽의 두께에 따라 보강재를 마스터 패턴보다 1~2mm 작게 깎아내는 '스카이빙(Skiving)' 및 '에지 쉐이핑' 작업의 절대적 기준선이 된다.
¶ 제조 결함 및 해결 방안 (Troubleshooting)
- 습도에 의한 패턴 수축 및 팽창 (Hygroscopic Distortion)
- 원인: 종이 소재 마스터 패턴이 공장 내 습기를 흡수하거나 건조해지면서 치수가 변함(최대 2-3mm 오차 발생).
- 해결: 장기 보관 및 정밀 공정용 패턴은 아크릴 또는 알루미늄 복합판으로 교체하고, 종이 패턴은 반드시 항온항습 환경에서 보관한다. 베트남 등 고습 지역에서는 PET 시트(0.5mm 이상) 사용을 원칙으로 한다.
- 너치 및 마킹 포인트 불일치 (Notch Mismatch)
- 원인: 마스터 패턴과 생산용 패턴(Working Pattern) 간의 너치 위치가 동기화되지 않음.
- 해결: CAD 시스템에서 두 패턴을 중첩(Overlay)하여 너치 포인트를 재검증하고, 디지털 커팅기를 통해 일괄 출력한다.
- 패턴 에지 마모 (Edge Wear)
- 원인: 반복적인 초크 마킹 및 칼질로 인해 패턴의 외곽선이 깎여 나가 치수가 작아짐.
- 해결: 패턴 테두리에 금속 테이프(Steel Tape)를 부착하거나, 3mm 이상의 고경도 아크릴 소재를 사용하여 내구성을 확보한다.
- 플로터 출력 스케일 오류 (Plotter Scaling Error)
- 원인: 플로터 설정(Calibration) 오류로 인해 실제 치수보다 길거나 짧게 출력됨.
- 해결: 패턴 출력 시 10cm 또는 20cm 기준 자(Scale Bar)를 함께 출력하여 실제 측정값과 대조하는 검수 과정을 거친다.
- 시접(S/A) 계산 및 합산 오류
- 원인: 데-끼에 시접을 더해 생산 패턴을 만들 때, 곡선 부위(암홀 등)에서 시접 폭이 일정하지 않게 설정됨.
- 해결: CAD의 'Offset' 기능을 활용하여 일정한 시접 폭을 유지하고, 합복되는 부위의 시접 길이를 'Walk Pattern' 기능을 통해 전수 확인한다.
- 좌우 비대칭 (Asymmetry)
- 원인: 패턴 제작 시 중심선(Center Line) 기준 반전(Mirroring) 작업 중 미세한 각도 틀어짐 발생.
- 해결: 패턴을 반으로 접어 외곽선 일치 여부를 물리적으로 확인하고, 중심점에 펀칭(Punching) 공정을 추가하여 기준점을 명확히 한다.
- 자동 봉제기 인식 오류 (Digital Data Mismatch)
- 원인: CAD에서 생성한 마스터 패턴 데이터(.DXF)가 자동 봉제기(Juki, Brother 등)의 전용 소프트웨어와 호환되지 않아 곡선이 각지게 표현됨.
- 해결: 출력 전 베지어 곡선(Bezier Curve)을 폴리라인(Polyline)으로 변환하고, 점(Point)의 밀도를 1mm 간격으로 최적화한다.
¶ 품질 검사 기준 및 실무 수치
- 1:1 스케일 검증: 테크팩의 완성 치수표(Spec Sheet)와 마스터 패턴의 실측 치수가 100% 일치해야 한다. (허용 오차 ±0.5mm)
- 너치 깊이 및 형태: 너치 집게(Pattern Notcher) 사용 시 깊이는 2mm(1/16")를 초과하지 않아야 하며, 봉제 시 시접 밖으로 노출되지 않아야 한다.
- 직각도(Squareness): 밑단, 소매단 등 직각이 유지되어야 하는 부위의 90도 여부를 직각자로 검사한다.
- 곡선 연속성(Curvature Continuity): 암홀(Armhole)이나 넥라인(Neckline) 등 곡선 부위가 끊기지 않고 매끄러운 흐름을 유지하는지 곡선자(French Curve)로 확인한다.
- 봉제 밀도(SPI) 연동: 마스터 패턴상에 표기된 봉제 구간별 SPI(Stitches Per Inch)를 확인한다.
- 드레스 셔츠: 14-18 SPI
- 캐주얼 의류: 10-12 SPI
- 가방/가죽 제품: 6-8 SPI (두꺼운 실 사용 시)
- 장력(Tension) 기준값: 마스터 패턴을 이용한 샘플 제작 시, Towa 장력계 기준 밑실(Bobbin) 장력은 일반 원단 20-30gf, 가죽/두꺼운 원단 40-60gf를 표준으로 설정한다.
¶ 현장 은어 및 다국어 대조표
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 데-끼 | Deki | 완성선 패턴을 지칭하는 가장 보편적인 은어 |
| 한국어 (KR) | 가다 | Gada | 패턴 또는 틀 전체를 통칭 (일본어 型에서 유래) |
| 한국어 (KR) | 시루시 | Shirushi | 패턴을 이용한 마킹/표시 작업 |
| 한국어 (KR) | 헤리 | Heri | 가장자리 접어박기 (마스터 패턴보다 시접이 더 필요함) |
| 일본어 (JP) | 出来型 | Dekigata | 완성된 형태의 본 (Master Pattern) |
| 일본어 (JP) | 出来上がり | Deki-agari | 봉제가 완료된 상태의 치수 |
| 베트남어 (VN) | rập gốc | Rap goc | 오리지널 마스터 패턴 |
| 베트남어 (VN) | rập thành phẩm | Rap thanh pham | 완성 치수 패턴 (Net Pattern) |
| 중국어 (CN) | 母版 | Mǔbǎn | 모든 패턴의 근간이 되는 판 |
| 중국어 (CN) | 净样 | Jìngyàng | 시접이 없는 깨끗한 샘플 패턴 |
| 영어 (EN) | Net Pattern | Net Pattern | 시접을 제외한 순수 패턴 |
¶ 실무 세팅 및 유지관리 가이드
- 패턴 보관 시스템: 마스터 패턴은 절대 바닥에 쌓아두지 않는다. 패턴 걸이(Pattern Hook)를 사용하여 수직으로 매달아 보관하며, 사이즈별/부위별로 분류하여 관리 태그를 부착한다.
- 마킹 정밀도 향상: 원단에 데-끼를 대고 그릴 때는 초크(Chalk)의 날을 항상 날카롭게 유지해야 한다. 선의 굵기(보통 1~2mm) 자체가 오차의 원인이 되므로, 선의 안쪽을 기준으로 봉제할지 바깥쪽을 기준으로 할지 현장 가이드라인을 통일해야 한다.
- 아크릴 가이드 활용: 대량 생산 공정에서는 3mm 투명 아크릴을 레이저 커팅하여 사용한다. 투명 소재는 아래에 놓인 원단의 결(Grain)이나 체크 무늬(Pattern Matching)를 확인하며 작업할 수 있어 불량률을 획기적으로 줄인다.
- 디지털 백업: 모든 물리적 마스터 패턴은 반드시 CAD 데이터(.dxf, .ama 등)로 백업되어야 하며, 패턴 수정 시 물리적 패턴과 디지털 데이터를 즉시 동기화하여 구버전 사용을 방지한다.
- 국가별 관리 노하우:
- 중국: RFID 칩을 패턴에 부착하여 실시간 위치 및 사용 횟수를 추적하는 스마트 팩토리 시스템 도입 사례가 늘고 있다.
- 베트남: 우기(Rainy Season) 동안 종이 패턴의 팽창을 막기 위해 진공 포장 보관을 권장한다.
- 한국: 숙련공의 노하우가 담긴 '수정 사항'을 마스터 패턴 표면에 직접 기입(Red Pen Marking)하여 이력을 관리하는 전통적 방식이 여전히 유효하다.
¶ 공정 흐름도 (Mermaid)
graph TD
A[디자인 확정 및 테크팩 수령] --> B[CAD 마스터 패턴 설계/데끼]
B --> C[샘플 제작 및 피팅 검사]
C --> D{치수 및 형태 적합?}
D -- No --> B
D -- Yes --> E[그레이딩/Grading - 사이즈 전개]
E --> F[생산 패턴 제작/시접 추가]
F --> G[재단 및 봉제 공정]
G --> H[최종 검사/마스터 패턴 대조]
H --> I[출고 및 데이터 아카이빙]
subgraph "Master Pattern Control"
B -.-> B1[아크릴/PET 지그 제작]
B1 -.-> G
B1 -.-> H
B1 -.-> B2[자동 봉제기 데이터 전송]
B2 -.-> G
end
subgraph "Quality Feedback Loop"
H -- "오차 발견" --> B
G -- "봉제성 검토" --> B
end
¶ 실전 트러블슈팅: "이런 증상이면 여기를 확인하라"
- 증상: 합복 후 좌우 길이가 다름
- 확인: 마스터 패턴의 너치(Notch) 위치가 좌우 대칭인지 확인하라. 종이 패턴의 경우 한쪽이 습기로 인해 늘어났을 가능성이 크다.
- 증상: 자동 봉제기 작업 시 실 끊어짐 빈번
- 확인: 지그(Jig)의 내경(마스터 패턴 기준선)과 바늘의 간격이 너무 좁지 않은지 확인하라. 보통 1.5mm~2.0mm의 여유가 있어야 한다.
- 증상: 프레싱(Pressing) 후 치수 미달
- 확인: 마스터 패턴 제작 시 원단의 축률(Shrinkage)이 반영되었는지 재검토하라. 데-끼는 완성선이지만, 가공 후의 완성선을 의미하므로 가공 전 치수는 축률만큼 커야 한다.
- 증상: 가방 모서리 부위 원단 우는 현상
- 확인: 마스터 패턴의 곡률(R값)과 보강재 패턴의 곡률이 일치하는지 확인하라. 보강재가 0.5mm만 커도 원단이 밀려 주름이 발생한다.
¶ 관련 항목
- 생산 패턴 (Working Pattern): 마스터 패턴에 공정별 시접(Seam Allowance)을 추가하여 실제 재단에 사용하는 패턴.
- 시접 (Seam Allowance): 두 조각의 원단을 합복하기 위해 마스터 패턴 외곽으로 추가하는 여분의 원단.
- 그레이딩 (Grading): 마스터 패턴을 기준으로 사이즈별(S, M, L, XL) 편차를 적용하여 확대 또는 축소하는 공정.
- 너치 (Notch): 봉제 시 앞판과 뒷판의 위치를 맞추기 위해 패턴 가장자리에 넣는 V자 또는 I자형 절개 표시.
- 마커 (Marker): 재단 효율을 높이기 위해 여러 사이즈의 생산 패턴을 원단 폭에 맞춰 최적으로 배열한 도면.
- 축률 (Shrinkage): 원단의 세탁 또는 가공 후 수축을 고려하여 마스터 패턴에 미리 반영하는 여유분.
- 지그 (Jig): 자동 봉제기에서 원단을 고정하기 위해 마스터 패턴 데이터를 기반으로 제작된 틀.
- ISO 4915: 스티치 분류 표준으로, 마스터 패턴에 따른 봉제 사양 결정 시 참조됨.
