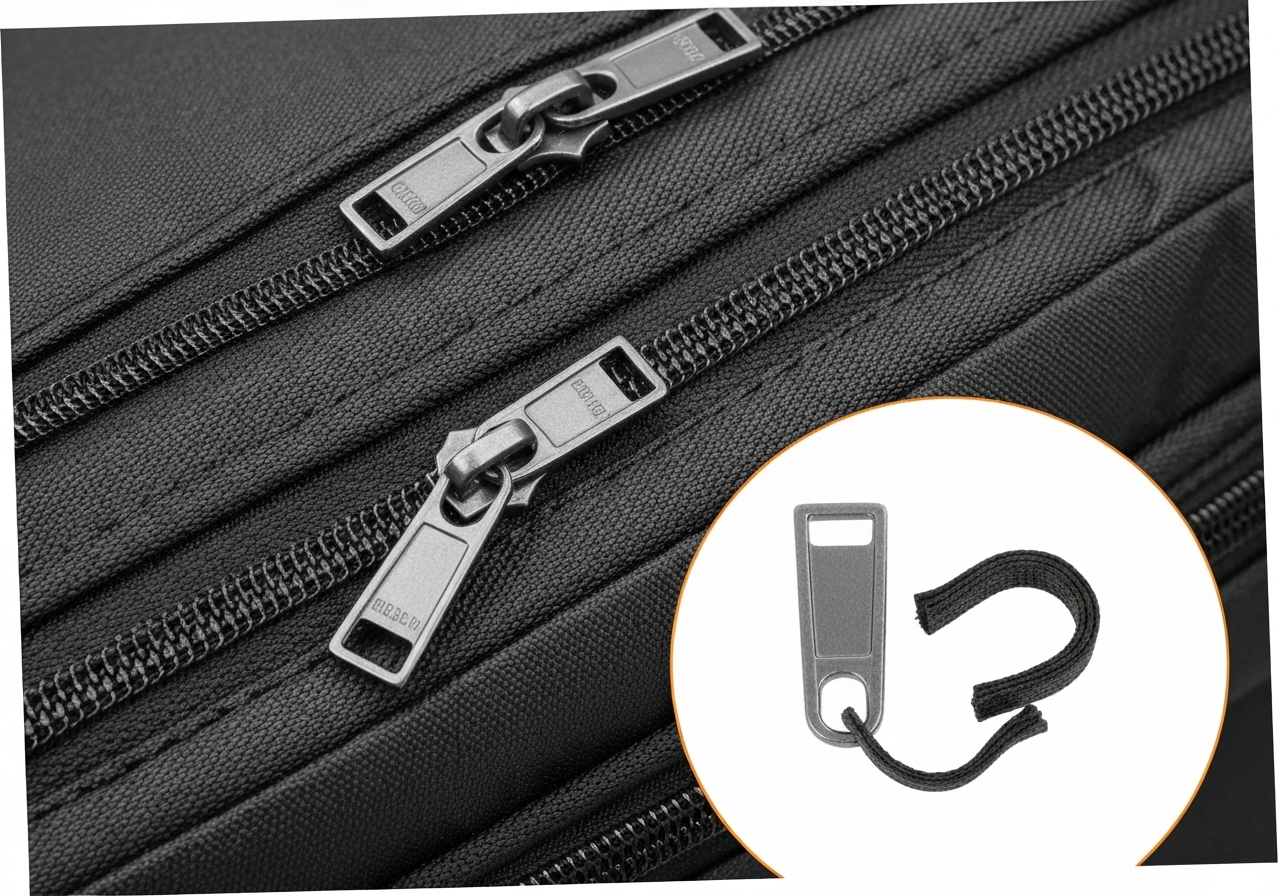

메탈지퍼 (Metal Zipper / khóa kéo kim loại / 金属ファスナー / 金属拉链)
¶ 정의 및 개요

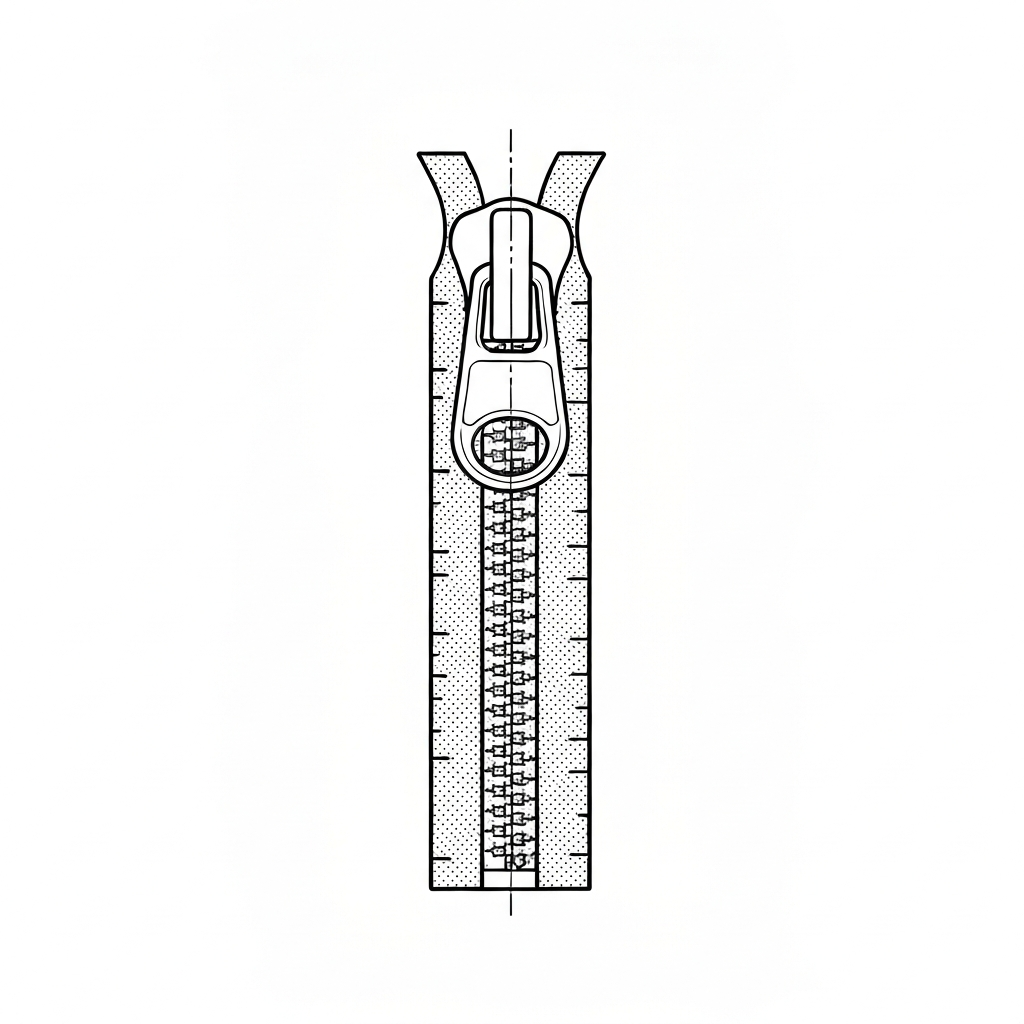

메탈지퍼는 면(Cotton) 또는 폴리에스터(Polyester) 소재의 직조 테이프(Tape)에 구리(Copper), 황동(Brass), 알루미늄(Aluminum), 니켈(Nickel), 망간(Manganese) 등의 비철금속 합금으로 정밀 제조된 치아(Elements/Teeth)를 일정한 간격으로 압착하여 맞물리게 만든 개폐 장치입니다. 슬라이더(Slider)가 이동하면서 양측의 금속 치아를 교차 결합시키거나 분리하는 물리적 메커니즘으로 작동하며, 이는 슬라이더 내부의 '다이아몬드(Diamond)'라 불리는 쐐기형 구조가 치아 사이의 간격을 제어함으로써 이루어집니다.
봉제 산업에서 메탈지퍼는 나일론(Coil)이나 비스론(Vislon) 지퍼에 비해 압도적인 횡인장 강도(Lateral Strength)와 내열성을 보유하고 있어, 고부하가 걸리는 중량물 의류(데님, 가죽), 가방, 신발, 산업용 커버 등에 필수적으로 사용됩니다. 특히 금속 특유의 광택과 중량감은 제품의 심미적 가치를 결정짓는 핵심 부자재로 취급됩니다. 봉제 공정에서는 주로 ISO 4915 Class 301(본봉) 스티치를 사용하여 부착하며, 금속 치아와 바늘의 간섭을 피하기 위한 정밀한 노루발 세팅과 이송 타이밍 조절이 품질의 핵심입니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 및 데이터 | 비고 |
|---|---|---|
| 관련 표준 | ISO 16107, ASTM D2061, JIS S3015, BS 3084 | 국제 품질 규격 및 강도 테스트 표준 |
| 부착 스티치 분류 | ISO 4915 Class 301 (Lockstitch) | 가장 일반적인 본봉 부착 방식 |
| 추천 재봉기 | 단침 본봉기, 상하이송기(Walking Foot), 지퍼 자동 부착기 | Juki DDL-9000C, Brother S-7300A, Juki LU-1508 |
| 바늘 시스템 | DP×5, DP×17 (중량물), 134-35 (P-point/가죽용) | Schmetz/Organ 14# ~ 21# (원단 두께 대응) |
| 일반 SPI | 8 - 12 SPI (Stitches Per Inch) | 가방류 8-10 SPI, 의류 10-12 SPI 권장 |
| 실 구성 | 코아사(Core Spun) 20/2, 20/3 또는 나일론 고강력사 | 지퍼 강도와 매칭 (보통 30번~20번사 사용) |
| 장력 설정 (Towa) | 보빈(밑실) 장력: 20~25g, 상실 장력: 150~200g | 원단 및 지퍼 두께에 따라 미세 조정 필요 |
| 최대 봉제 속도 | 3,000 - 4,000 spm (Stitches Per Minute) | 실제 지퍼 부착 공정에서는 2,000~2,500 spm 권장 |
| 규격 분류 | #3, #4, #5, #8, #10, #12, #15 | 치아 맞물림 폭(mm) 기준, 숫자가 클수록 고하중용 |
| 테이프 재질 | Polyester 100%, Cotton 100%, Aramid(방화용) | 가먼트 다잉 시 Cotton 100% 필수 사용 |
| 치아 재질 | Brass(황동), Aluminum, Nickel Silver, Manganese | 합금 비율에 따라 강도와 내부식성 차이 발생 |
| 슬라이더 타입 | Auto-lock, Non-lock, Pin-lock, Reversible | 용도(의류용, 가방용)에 따른 기능 선택 |
¶ 금속 합금 및 소재 공학
메탈지퍼의 성능은 치아에 사용되는 합금의 조성에 따라 결정됩니다. * 황동 (Brass): 구리와 아연의 합금으로 가장 널리 사용됩니다. 내구성이 좋고 도금성이 우수하여 골드, 엔틱, 흑니켈 등 다양한 색상 구현이 가능합니다. * 알루미늄 (Aluminum): 경량화가 필요한 스포츠웨어에 사용되나, 황동에 비해 강도가 낮고 산성 세제나 가먼트 다잉 공정에서 부식될 위험이 큽니다. * 니켈 실버 (Nickel Silver): 구리, 아연, 니켈의 합금으로 은백색을 띠며 내부식성이 매우 강해 고급 가방이나 해양용 장비에 사용됩니다. * 망간 (Manganese) 합금: 초고강도가 요구되는 산업용 지퍼에 사용되며, 횡인장 강도가 일반 황동 대비 20% 이상 높습니다.
¶ 제조 및 표면 처리 공정
- 치아 성형 (Element Forming):
- 와이어 커팅 방식: 평평한 금속 와이어를 'Y'자 또는 'H'자 형태로 정밀하게 커팅하여 테이프에 압착합니다. 생산 속도가 빠릅니다.
- 다이캐스팅 방식 (Die-casting): 아연 합금을 금형에 주입하여 치아를 직접 주조합니다. 형상이 자유롭고 표면이 매끄러워 하이엔드 브랜드에서 선호합니다.
- 표면 처리 (Surface Treatment):
- 연마 (Polishing): 치아의 거친 단면을 깎아내는 공정입니다. '엑셀라(Excella)'급 지퍼는 개별 치아를 모두 연마하여 슬라이더 이동이 매우 부드럽습니다.
- 도금 (Plating): 전기 도금 방식을 통해 색상을 구현합니다. 도금층의 두께(Micron)는 내마모성과 직결됩니다.
- 코팅 (Coating): 투명 래커 코팅을 통해 금속의 산화를 방지하고 염수 분무 테스트 저항력을 높입니다.
¶ 대체 소재와의 비교 분석
| 비교 항목 | 메탈지퍼 (Metal) | 나일론지퍼 (Coil) | 비스론지퍼 (Vislon) |
|---|---|---|---|
| 내구성/강도 | 최상 (중량물 적합) | 중 (유연성 우수) | 상 (가볍고 강함) |
| 유연성 | 낮음 (직선 부위 권장) | 매우 높음 (곡선 적합) | 중간 |
| 내열성 | 매우 높음 (200℃ 이상) | 낮음 (160℃ 이상 변형) | 중간 (180℃ 주의) |
| 무게 | 무거움 (약 20-30g/m) | 매우 가벼움 | 가벼움 |
| 심미성 | 고급스러움, 클래식 | 스포티, 기능적 | 캐주얼, 아웃도어 |
| 주요 결함 | 부식, 치아 이탈, 무게감 | 테이프 찢어짐, 코일 늘어남 | 치아 깨짐 (Chipping) |
¶ 적용 분야별 세부 사양
- 데님(Denim): 청바지 앞여밈(Fly front)에는 주로 #3, #4, #5 황동 지퍼가 사용됩니다. 스톤 워싱(Stone wash)이나 케미컬 워싱 공정에서 치아가 탈락하지 않도록 '강화 압착'된 제품이 필수적입니다.
- 가죽 제품(Leather): 라이더 자켓이나 부츠에는 #5, #8, #10 대형 지퍼가 사용됩니다. 가죽의 탄닌 성분과 금속이 반응하여 변색될 수 있으므로 반드시 '내부식 처리'된 지퍼를 선택해야 합니다.
- 럭셔리 핸드백: 메인 입구에는 양방향(Two-way) 작동이 가능한 대칭형 치아 구조의 엑셀라급 지퍼가 사용됩니다. 슬라이더의 당김 강도(Puller strength)가 250N 이상이어야 합니다.
- 워크웨어(Workwear): 고온 세탁과 거친 환경을 견뎌야 하므로 황동 소재에 니켈 도금을 생략한 '엔틱 브라스' 타입이 선호됩니다.
¶ 국가별 제조 현장 실무 및 문화
- 한국 (Korea): 하이엔드 샘플 제작 및 소량 다품종 생산에 강점이 있습니다. YKK Korea 및 태평양지퍼(TPZ)가 주류이며, '무시(치아)'의 광택과 슬라이더의 '가라가라(작동음)' 상태를 매우 까다롭게 점검합니다.
- 베트남 (Vietnam): 대규모 수출 라인 중심입니다. 미국/유럽 바이어의 QC 기준(ISO/ASTM)을 엄격히 준수하며, 습도가 높은 기후 특성상 금속 부식 방지를 위한 방습제(Silica gel) 사용 및 창고 관리가 철저합니다. 현장에서는 'Răng kim loại'라고 부릅니다.
- 중국 (China): 전 세계 지퍼 생산량의 80%를 차지합니다. SBS, Weixing(SAB) 등 로컬 브랜드의 기술력이 비약적으로 발전했습니다. 원가 절감을 위해 합금 비율을 조정한 저가형 지퍼 사용 시 도금 불량 및 니켈 검출 여부를 반드시 확인해야 합니다. 현장 용어는 '牙齿(Yáchǐ)'입니다.
¶ 주요 결함 및 정밀 트러블슈팅 (Troubleshooting)
- 탈치 (Element Displacement): 치아가 테이프에서 빠지는 현상. 슬라이더 규격 미달이나 봉제 시 바늘이 치아를 타격했을 때 발생합니다. 지퍼 규격을 상향하거나 바늘 가이드를 재설정해야 합니다.
- 테이프 퍼커링 (Tape Puckering): 지퍼 부착 후 원단이 우글거리는 현상. 노루발 압력이 너무 높거나 지퍼 테이프와 원단의 수축률 차이가 원인입니다. 차동 이송(Differential Feed)을 조절하여 지퍼를 미세하게 밀어넣으며 봉제해야 합니다.
- 슬라이더 걸림 (Slider Jamming): 잔사(Thread tails)가 치아 사이에 끼이거나 테이프 마진 부족으로 발생합니다. 시아게 공정에서 잔사 제거를 철저히 하고 파라핀 윤활제를 도포합니다.
- 금속 변색 (Oxidation): 원단 염료와의 화학 반응 또는 습기 방치로 발생합니다. 항니켈(Anti-nickel) 처리된 지퍼를 사용하고 세탁 후 즉시 건조해야 합니다.
- 테이프 파손 (Tape Tearing): 바늘이 테이프 조직을 직접 타격하여 절단되는 현상입니다. 볼포인트 바늘(Ball-point)을 사용하고 바늘 번호를 최적화(14#~16#)해야 합니다.
- 이빨 벌어짐 (Gaping): 봉제 시 테이프를 너무 강하게 당겨서 발생합니다. 테이프 피더(Feeder)의 장력을 완화해야 합니다.
- 슬라이더 도장 벗겨짐 (Paint Peeling): 슬라이더 표면 처리 불량입니다. 도금 방식(Plating)으로 변경하거나 고밀도 분체 도장을 요구해야 합니다.
- 상/하지 스토퍼 이탈 (Stop Displacement): 스토퍼 압착력이 부족할 때 발생합니다. 전용 압착기(Stopper Machine)의 압력을 재점검합니다.
- 검침기 반응 (Needle Detector Alarm): 비철금속 합금 비율이 낮아 자성을 띨 때 발생합니다. '검침기 대응(NC)' 지퍼인지 반드시 확인해야 합니다.
- 열 변색 (Heat Discoloration): 고온 프레스 작업 시 금속 도금층이 변색되는 현상입니다. 프레스 온도를 150℃ 이하로 제한하거나 보호 천을 사용합니다.
¶ 품질 검사 기준 및 국제 표준 (QC Standard)
- 왕복 개폐 테스트 (Reciprocating Test): 500~1,000회 왕복 시 치아 이탈이나 슬라이더 파손이 없어야 함 (ASTM D2062).
- 횡인장 강도 (Lateral Strength): 지퍼가 닫힌 상태에서 양옆으로 당겼을 때 견디는 힘. #5 기준 600N 이상, #8 기준 800N 이상 확보 필수.
- 슬라이더 락킹 강도 (Slider Locking Strength): 오토락 슬라이더의 유지력이 25N 이상이어야 함.
- 니켈 용출량 검사 (EN 1811): 유럽 REACH 규정에 따라 0.5µg/cm²/week 미만이어야 함.
- 염수 분무 테스트 (Salt Spray Test): 5% 농도 염수에서 24~48시간 노출 후 부식 및 작동 이상 유무 확인.
¶ 현장 용어 및 은어 사전 (Factory Jargon)
| 용어 | 의미 | 비고 |
|---|---|---|
| 무시 (Mushi) | 지퍼의 금속 치아(Elements) | 일본어 '벌레(虫)'에서 유래, 가장 흔한 현장 용어 |
| 상지/하지 (Top/Bottom Stop) | 지퍼 상단/하단 스토퍼 | 슬라이더 이탈 방지용 부품 |
| 외노루발 (Zipper Foot) | 한쪽 발만 있는 노루발 | 치아에 밀착 봉제하기 위한 필수 장치 |
| 요세 (Yose) | 지퍼 끝부분의 마감 처리 | 일본어 유래, 스토퍼 작업 지칭 |
| 키바 (Kiba) | 지퍼 테이프의 가장자리(Edge) | 봉제 시 가이드라인이 되는 부분 |
| 가라가라 (Gara-gara) | 슬라이더 작동 시의 마찰음 | 부드러운 정도를 표현하는 의성어 |
| 도메 (Dome) | 지퍼 끝단 고정 봉제 | 일본어 '토메루(멈추다)'에서 유래 |
| Răng kim loại | 금속 치아 | 베트남 현장 공무 및 QC 용어 |
| 牙齿 (Yáchǐ) | 지퍼 치아 | 중국 생산 라인 공통 용어 |
¶ 장비 세팅 및 고난도 봉제 가이드
- 노루발 세팅: 일반 노루발 대신 지퍼 전용 외노루발을 사용하여 바늘이 금속 치아에 최대한 밀착(약 0.5mm~1.0mm 간격)하도록 세팅합니다.
- 바늘 위치 및 타이밍: 바늘이 치아를 타격하지 않도록 바늘대 위치를 미세 조정합니다. #8 이상의 대형 지퍼 봉제 시에는 바늘 휨 방지 기능이 있는 Schmetz SERV 7 바늘 사용을 강력 권장합니다.
- 장력 및 톱니 조정: 밑실 장력을 평소보다 강하게(Towa 25g) 설정하고, 이송 톱니 높이를 표준보다 0.1mm 낮게 설정하여 테이프 뒷면 손상을 방지합니다.
- 단차 해결: 상단 스토퍼 부위 봉제 시 노루발이 들리지 않도록 보조판(Leveling plate)을 사용하여 수평을 유지합니다.
¶ 공정 흐름도 (Process Flow)
graph TD
A[자재 입고 및 도금 상태 검수] --> B[지퍼 길이 커팅 및 상/하지 스토퍼 작업]
B --> C[슬라이더 삽입 및 오토락 작동 점검]
C --> D[지퍼 테이프 위치 마킹 및 노찌 작업]
D --> E[본봉기 지퍼 부착 봉제 - 외노루발 사용]
E --> F[슬라이더 개폐 및 횡인장 강도 샘플링 테스트]
F --> G[시아게 - 잔사 제거 및 윤활제 도포]
G --> H[검침기 통과 - NC 대응 설정 확인]
H --> I[최종 QC 및 완제품 포장]
I --> J[출고 전 방습 관리 및 보관]
¶ 유지보수 및 보관 가이드
- 윤활 관리: 슬라이더 작동이 뻑뻑할 경우 고체 파라핀이나 전용 실리콘 스프레이를 치아 표면에 도포합니다.
- 보관 환경: 금속 지퍼는 습도와 온도에 민감하므로 상대습도 50% 이하, 온도 25℃ 이하의 서늘한 곳에 보관해야 합니다. 특히 황동 지퍼는 산성 종이나 판지와 직접 접촉 시 변색될 수 있으므로 폴리백 포장이 권장됩니다.
- 다림질 주의: 다림질 시 지퍼를 닫은 상태에서 낮은 온도(150℃ 이하)로 작업하며, 금속 부위에 직접 열이 닿지 않도록 보호 천을 덮어야 합니다.
¶ 관련 항목
- 슬라이더 (Slider): 지퍼 개폐의 핵심 부품.
- 엘리먼트 (Element): 지퍼의 치아 부분.
- 역개폐 지퍼 (Two-way Zipper): 양방향 조작 가능 형태.
- 가먼트 다잉 (Garment Dyeing): 후염 공정 시 지퍼 선택 주의사항.
- 검침기 (Needle Detector): 금속 부자재 대응 검사 장비.
