¶ 용어 정의 및 개요

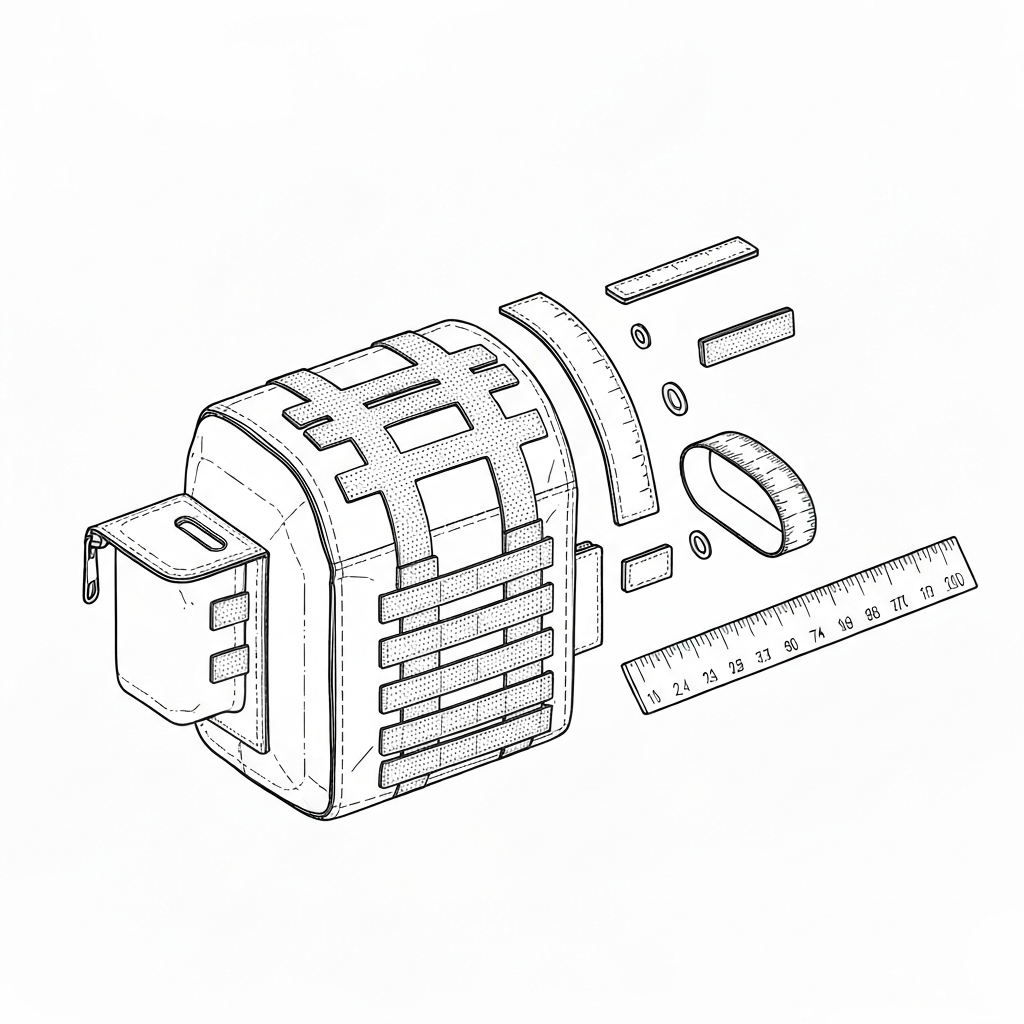

몰리 시스템(MOLLE System)은 'Modular Lightweight Load-carrying Equipment'의 약자로, 군용 및 고기능성 아웃도어 장비의 표면에 고강도 나일론 웨빙(Webbing)을 격자 형태로 봉제하여 다양한 파우치와 액세서리를 사용자의 필요에 따라 자유롭게 탈부착할 수 있도록 설계된 모듈형 하중 지지 시스템입니다.
물리적으로는 PALS(Pouch Attachment Ladder System) 규격을 준수하며, 표준적으로 1인치(25.4mm) 너비의 웨빙을 가로 방향으로 배치하고, 1.5인치(38.1mm) 간격마다 수직 바택(Bar-tack)을 쳐서 칸을 구분합니다. 봉제 공정에서는 하중 분산과 내구성 확보를 위해 ISO 4915 Class 301(본봉) 또는 Class 304(지그재그) 스티치를 기반으로 한 전자 바택 공정이 핵심입니다.
기계적 작동 원리 및 구조적 특징: 몰리 시스템의 핵심은 '전단 강도(Shear Strength)의 분산'에 있습니다. 수직으로 가해지는 하중이 웨빙을 통해 베이스 원단(주로 코듀라)에 전달될 때, 1.5인치 간격의 바택이 하중을 점(Point)이 아닌 선(Line)과 면(Area)으로 분산시킵니다. 바늘이 원단 조직을 통과할 때 발생하는 섬유 손상을 최소화하면서도, 인장 시에는 나일론 본디드 실이 원단과 웨빙을 하나의 구조체로 결속시킵니다. 특히 고중량 장비 부착 시 웨빙의 늘어짐을 방지하기 위해 베이스 원단 뒷면에 보강재(Webbing Tape 또는 고밀도 심지)를 덧대는 '샌드위치 봉제' 기법이 병행됩니다.
역사적 배경 및 산업적 선택: 1990년대 후반 미군이 기존의 금속 클립 방식인 ALICE(All-purpose Lightweight Individual Carrying Equipment) 시스템의 소음과 파손 문제를 해결하기 위해 도입했습니다. 봉제 산업에서 몰리 시스템을 선택하는 이유는 단순한 부착 기능을 넘어, 제품의 '구조적 강성'을 확보할 수 있기 때문입니다. 별도의 프레임 없이도 원단 자체에 하중 지지 능력을 부여할 수 있어 경량화가 필수적인 현대 전술 및 아웃도어 시장의 표준이 되었습니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (Lockstitch) / Class 304 (Zigzag) | 하중 집중 부위는 304 기반 바택 적용 |
| 기계 유형 | 전자 사이클 머신 (Programmable Electronic Pattern Sewer) | 대량 생산 및 정밀도 유지 필수 |
| 주요 권장 모델 | Juki AMS-210EN, Brother BAS-311HN, BAS-326G | 고후물(Heavy-duty) 사양 필수 |
| 바늘 시스템 | DP×17 (Size 19-23 / 120-160) | 원단 두께에 따라 선택 (티타늄 코팅 권장) |
| 일반 SPI | 7~11 SPI (웨빙 부착), 28~42 Stitches (바택당) | MIL-SPEC 기준 준수 |
| 실 구성 (Thread) | 바늘실: Nylon Bonded #69 (T70) / 밑실: 동일 | 고강도 나일론 본디드사 필수 |
| 최대 봉제 속도 | 2,000 ~ 2,800 spm | 소재 두께 및 바늘 열 발생 고려 |
| 적합 원단 | Cordura 500D/1000D, Nylon Webbing (MIL-W-43668) | 내마모성 및 인장 강도 검증 소재 |
| 밑실 장력 (Towa) | 25 ~ 35 gf (0.25 ~ 0.35 N) | 소재 두께 및 실 번수에 따라 미세 조정 |
| 바택 가로 길이 | 10mm ~ 12mm (표준 1/2인치 미만) | 웨빙 폭 내에서 최대 보강 범위 설정 |
| 바늘 끝 형상 | R (Round) 또는 SPI (Sharp Round) | 고밀도 직물 관통력 확보 |
¶ 주요 적용 분야 및 세부 공정 특성
몰리 시스템은 각 용도에 따라 사용되는 실의 종류와 SPI(Stitches Per Inch) 설정이 달라집니다.
1) 군사 및 전술 장비 (Tactical Gear) * 플레이트 캐리어(Plate Carrier) 전·후면: 방탄판의 무게와 부착물의 하중을 동시에 견뎌야 하므로 1000D 코듀라 베이스에 42땀 이상의 고밀도 바택을 적용합니다. * 전술 조끼(Tactical Vest) 측면: 호흡 시 신축성을 고려하여 일부 구간에 탄성 웨빙을 혼용하기도 하나, 기본적으로는 비신축성 MIL-W-43668 웨빙을 사용합니다. * 전술 바지(Tactical Pants) 허벅지 포켓: 카고 포켓 외부에 몰리 시스템을 배치하여 보조 탄창이나 나이프 파우치를 부착합니다. 이때는 활동성을 위해 500D 원단과 8~9 SPI의 본봉을 조합합니다.
2) 가방 및 배낭 (Backpacks & Luggage) * 어깨끈(Shoulder Straps) 연결부: 하중이 가장 많이 걸리는 부위로, 몰리 시스템의 바택 기술을 응용하여 'Box-X' 스티치와 병행 시공합니다. * 배낭 측면 및 하단: 매트리스, 텐트 등 대형 장비를 결속하기 위한 확장 슬롯으로 활용됩니다. * 힙벨트(Hip Belt): 이동 중 흔들림을 방지하기 위해 웨빙의 간격을 표준보다 타이트하게 설정하여 밀착력을 높입니다.
3) 테크웨어 및 고기능성 의류 (Techwear & Apparel) * 모듈러 자켓(Modular Jacket): 가슴이나 소매 부위에 몰리 시스템을 적용하여 스마트폰 파우치나 소형 기어 부착. 패션성을 고려하여 웨빙의 색상을 원단과 맞추거나(Tone-on-Tone), 반사 테이프(Reflective Tape)를 혼용합니다.
4) 산업 및 안전 장비 (Industrial & Safety) * 고소작업용 하네스: 공구 낙하 방지를 위한 스트랩 부착용으로 사용되며, 인명 구조용 규격에 준하는 초고강도 바택(60땀 이상)이 요구됩니다. * 구급 가방(IFAK): 응급 상황에서 파우치를 즉시 분리할 수 있도록 'Rip-away' 패널과 몰리 시스템을 결합하여 설계합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 바택 위치 및 간격 편차 (Misaligned Bar-tack)
- 원인: 원단 이송 중 밀림 현상 또는 전용 지그(Jig)의 고정력 약화.
- 해결: 웨빙 전용 클램프 지그를 제작하여 소재를 완전히 고정하고, 전자 사이클 머신의 원점(Home Position)을 재설정. [현장 노하우] 지그 바닥면에 고무 코팅이나 사포(Sandpaper) 시트를 부착하면 미끄러짐을 획기적으로 줄일 수 있습니다.
- 웨빙 우는 현상 (Puckering)
- 원인: 베이스 원단과 웨빙의 수축률 차이 또는 상실/하실의 과도한 장력.
- 해결: 밑실(Bobbin) 장력을 최소화하고, 노루발(Presser Foot) 압력을 소재 두께에 맞춰 최적화. Towa 게이지 기준 밑실 장력을 25gf까지 낮추어 테스트하십시오.
- 땀뜀 (Skipped Stitches)
- 원인: 1000D 코듀라와 고밀도 웨빙 겹침 부위에서 바늘 휨(Needle Deflection) 발생.
- 해결: DP×17 고강도 바늘 사용 및 바늘과 루퍼(Hook) 사이의 간극(Clearance)을 0.05mm 이내로 재조정. [우선 확인 사항] 바늘 끝의 마모 상태를 먼저 확인하고, 바늘대를 0.1~0.2mm 미세하게 낮추어 루퍼가 실을 더 확실히 챌 수 있도록 조정하십시오.
- 실 끊어짐 및 녹음 현상 (Thread Breakage/Melting)
- 원인: 고속 봉제 시 바늘 마찰열로 인해 나일론 실의 융점 도달.
- 해결: 바늘 냉각 장치(Needle Cooler) 설치 및 실리콘 오일(Thread Lubricant) 도포. 봉제 속도를 2,200 spm 이하로 하향 조정하는 것이 가장 확실한 해결책입니다.
- 바택 강도 미달 (Insufficient Strength)
- 원인: 침수(Stitch count) 부족 또는 본봉 매듭이 원단 표면에 노출됨.
- 해결: 바택 패턴의 침수를 늘리고(최소 32땀 이상), 매듭이 원단 중간에 위치하도록 장력 밸런스 조정. 상실 장력을 높여 매듭을 원단 안쪽으로 끌어올려야 합니다.
- 바늘 구멍 손상 (Needle Hole Damage)
- 원인: 너무 굵은 바늘 사용 또는 무딘 바늘 끝으로 인한 원단 조직 파괴.
- 해결: 바늘 끝 형태를 R(Round) 또는 SPI(Sharp Round) 타입으로 교체하고 주기적으로 바늘 상태 점검. 특히 코팅된 웨빙의 경우 NY(Nylon) 포인트 바늘이 유리할 수 있습니다.
- 실 풀림 현상 (Unraveling)
- 원인: 바택 시작과 끝의 실 매듭 처리(Back-tack) 불량 또는 자동 사절 후 잔사 길이 부족.
- 해결: 기계 파라미터에서 사절 후 잔사 길이를 3~5mm로 확보하고, 필요 시 열처리(Heat Sealing) 공정을 추가합니다.
¶ 품질 검사 기준 (QC Standards)
- 간격 정밀도: 바택 간 간격이 1.5인치(38.1mm) 표준 규격에서 ±1.0mm 이내인지 디지털 캘리퍼스로 전수 또는 샘플링 측정.
- 인장 강도 테스트: 규정된 하중(예: 군장 규격 100kgf 이상)을 가했을 때 웨빙 이탈이나 봉제선 파손이 없어야 함. (ASTM D5034 준용)
- 외관 검사: 실밥 처리(Trimming) 상태, 바택의 대칭성, 바늘 구멍 주변의 원단 미어짐 유무 확인.
- 색상 견뢰도: 웨빙과 실의 색상이 마찰 및 세탁 후에도 변색되지 않는지 확인 (군용의 경우 IR 저감 특성 포함).
- 수평 유지: 가로 방향 웨빙이 베이스 원단의 식서(Grain line) 방향과 평행을 이루는지 확인 (기울어짐 2도 이내).
- 바택 밀도: 지정된 땀수(예: 42땀)가 누락 없이 정확히 타격되었는지 카운팅.
¶ 현장 은어 및 국가별 용어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 몰리 / 바택 | MOLLE / Bar-tack | 현장에서는 '도메' 또는 '바텍'으로 통칭 |
| 일본어 (JP) | かん止め | Kandome | 보강 봉제(바택)를 의미하는 일본어 유래어 |
| 베트남어 (VN) | Đính bọ | Dinh bo | 바택 공정을 의미하는 현지 생산 용어 |
| 중국어 (CN) | 打枣 | Dǎ zǎo | 바택 모양이 대추씨와 닮았다고 하여 붙여진 은어 |
| 한국어 (KR) | 시아게 | Shi-a-ge | 최종 마무리, 실밥 제거 및 검사 공정 |
| 한국어 (KR) | 다이마루 | Daimaru | (주의) 환편물을 뜻하므로 몰리 시스템(직물) 공정에서는 사용 금지 |
| 베트남어 (VN) | Dây đai | Day dai | 웨빙(Webbing)을 뜻하는 현지 용어 |
| 중국어 (CN) | 织带 | Zhī dài | 웨빙을 뜻하는 중국어 표준 용어 |
¶ 장비 세팅 가이드 (Technical Setting)
- 장력 설정 (Tension): 나일론 본디드 실은 탄성이 높으므로 일반 코아사보다 장력을 약 10~15% 높게 설정하여 스티치가 원단 위로 들뜨지 않게 관리합니다.
- 액티브 텐션 (Active Tension): Juki AMS 시리즈 등 고사양 기기 사용 시, 웨빙이 겹치는 구간과 단일 구간의 장력을 다르게 프로그래밍하여 균일한 땀 모양을 유지합니다.
- 노루발 높이 조정: 웨빙의 두께 변화에 대응하기 위해 'Intermittent Presser Foot' 높이를 소재 두께보다 0.5mm 높게 설정하여 소재 밀림을 방지합니다.
- 바늘 선택: 고밀도 웨빙 봉제 시 바늘 열 방지를 위해 티타늄 코팅 바늘(PD Needle) 사용을 강력히 권장합니다.
- 캠(Cam) 및 타이밍: 바택 기계의 캠 타이밍을 표준보다 약간 늦게(Late Timing) 설정하면 두꺼운 구간 통과 시 실 끊어짐을 줄일 수 있습니다.
- X-Y 이송 속도: 바택의 가로/세로 비율에 따라 이송 속도를 최적화하여 바늘 휨 현상을 억제합니다.
¶ 공정 흐름도 (Process Flowchart)
¶ 관련 항목
- PALS (Pouch Attachment Ladder System): 몰리 시스템의 근간이 되는 격자형 웨빙 배치 규격.
- 바택 (Bar-tack): 하중이 집중되는 부위를 보강하기 위해 촘촘하게 봉제하는 기법.
- 코듀라 (Cordura): 전술 장비에 사용되는 고내구성 나일론 원단의 대명사.
- 나일론 본디드 실 (Nylon Bonded Thread): 마찰과 인장 강도에 강해 몰리 봉제에 필수적인 기능성 실.
- MIL-SPEC (Military Specification): 군용 장비 제조 시 준수해야 하는 미국 국방성 표준 규격.
- 하이팔론 (Hypalon): 레이저 컷 몰리 시스템에 주로 사용되는 합성 고무 소재.
¶ 생산 효율화를 위한 지그(Jig) 설계 및 관리
몰리 시스템의 대량 생산 시 품질 균일성은 전적으로 지그의 정밀도에 달려 있습니다. * 상하판 일체형 지그: 베이스 원단과 웨빙을 동시에 고정할 수 있는 알루미늄 또는 아크릴 지그를 사용하여, 작업자가 수작업으로 위치를 잡는 시간을 최소화해야 합니다. * 창틀형 클램프: 바택이 찍히는 위치에 정확히 창(Window)을 내어 노루발이 원단을 누르는 압력이 분산되지 않도록 설계합니다. * 에어 클램프 시스템: 대형 공장에서는 수동 클램프 대신 에어 실린더를 이용한 자동 클램핑 시스템을 도입하여 작업자의 피로도를 줄이고 사이클 타임을 단축합니다.
¶ 국가별 생산 현장 특성 및 관리 포인트
- 한국 공장: 소량 다품종 생산에 강점이 있으며, 복잡한 커스텀 몰리 배치에 유연하게 대응합니다. 기술자가 직접 기계 파라미터를 수정하여 최적의 땀 모양을 잡아내는 능력이 탁월합니다.
- 베트남 공장: 대규모 물량 수주 시 유리하며, ISO 품질 경영 시스템에 따른 공정별 체크리스트 관리가 매우 철저합니다. 바늘 교체 주기(예: 4시간마다 교체)를 엄격히 준수하여 바늘 열로 인한 원단 손상을 방지합니다.
- 중국 공장: 자동화 설비 도입 속도가 가장 빠릅니다. 레이저 커팅기와 전자 바택기가 네트워크로 연결되어 도면 수정이 현장에 즉각 반영되는 스마트 팩토리 시스템을 구축하고 있는 곳이 많습니다.
¶ 유지보수 및 기계 관리 (Maintenance)
- 가마(Hook) 소음 및 마모: 고강도 나일론실 사용으로 인해 가마의 마모가 일반 의류보다 2~3배 빠릅니다. 주 1회 가마 표면의 미세한 스크래치를 연마(Polishing)해야 합니다.
- 급유 관리: 고속 바택 시 가마 온도가 80도 이상 상승할 수 있으므로, 고온용 전용 오일을 사용하고 급유량을 표준보다 약간 높게 설정합니다.
- 먼지 제거: 코듀라 원단과 웨빙에서 발생하는 미세한 나일론 가루가 북집(Bobbin Case)에 쌓이면 장력 변화의 원인이 됩니다. 매 교대 시간마다 에어건으로 청소하는 것이 필수입니다.
¶ 소재 공학적 고려 사항 (Material Engineering)
- 나일론 6,6 vs 나일론 6: 몰리 시스템에 사용되는 고강도 웨빙은 주로 나일론 6,6(Nylon 6,6) 소재를 사용합니다. 이는 나일론 6에 비해 융점이 높고 내마모성이 우수하여 고속 봉제 시 발생하는 마찰열에 더 잘 견디기 때문입니다.
- 본디드 실의 특성: 몰리 봉제에 사용되는 본디드 실은 실의 가닥(Ply)이 풀리지 않도록 화학적 코팅 처리가 되어 있습니다. 이는 전자 바택기의 고속 왕복 운동 시 실의 꼬임이 풀려 발생하는 땀뜀이나 실 끊어짐을 방지하는 결정적인 역할을 합니다.
- 레이저 컷 몰리(Laser-cut MOLLE): 최근에는 웨빙을 덧대는 방식 대신, 두 겹의 원단을 라미네이팅한 후 레이저로 구멍을 뚫는 방식이 도입되고 있습니다. 이 경우 봉제 공정은 줄어들지만, 절단면의 열처리 품질과 층간 박리(Delamination) 방지가 새로운 품질 관리 포인트로 부상하고 있습니다.
