¶ 1. 개요 (Introduction)

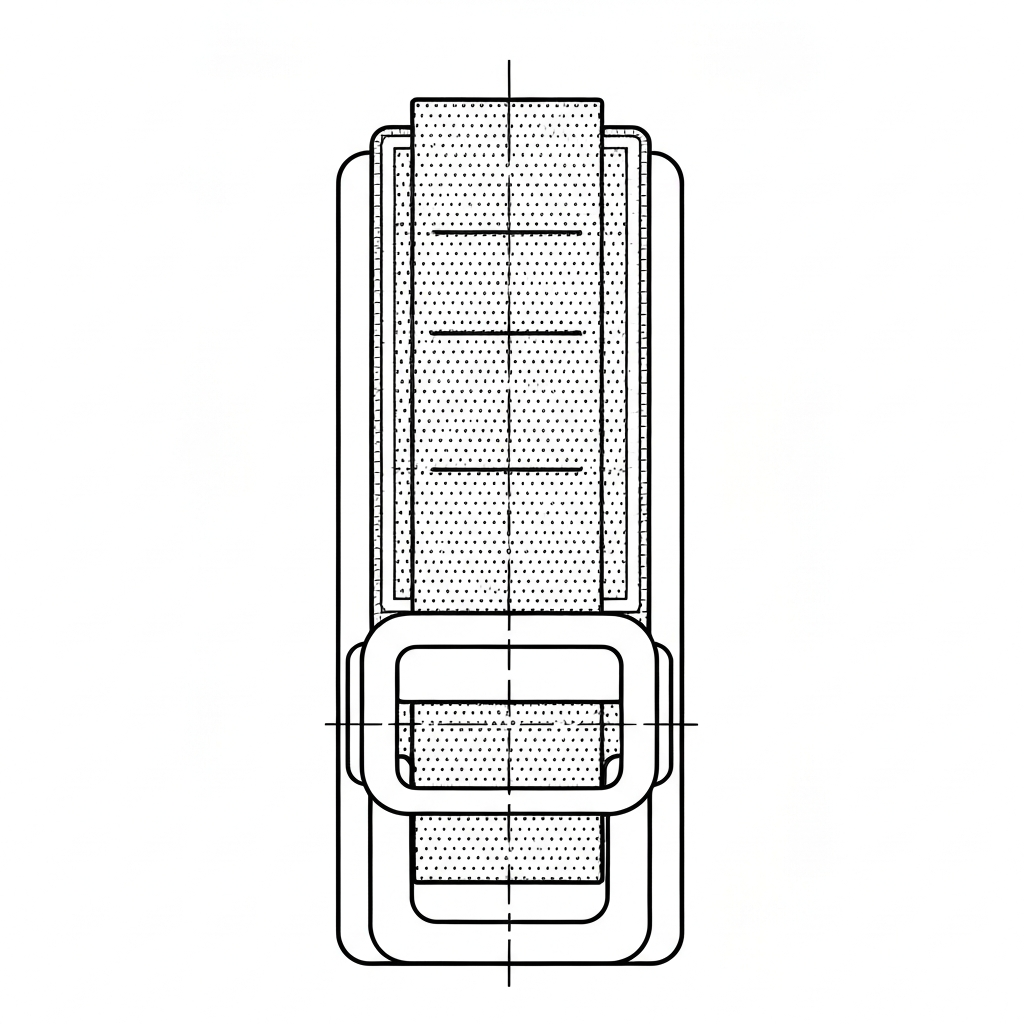

몰리 웨빙(Molle Webbing)은 'Modular Lightweight Load-carrying Equipment'의 약자로, 군용 및 고성능 아웃도어 장비에서 파우치나 액세서리를 모듈식으로 탈부착하기 위해 설계된 격자형 부자재 시스템을 의미합니다. 이 시스템의 핵심 규격은 PALS(Pouch Attachment Ladder System)로 정의되며, 1997년 미국 육군 나틱 솔저 센터(Natick Soldier Center)에서 개발된 이후 전 세계 군사 및 전술 장비의 표준으로 자리 잡았습니다. 고강도 나일론 웨빙을 본체 원단에 일정한 간격으로 배치하고 수직 방향으로 고밀도 바택(Bartack) 처리를 하여 칸을 나누는 방식으로 제작됩니다.
산업용 봉제 현장에서 몰리 웨빙 공정은 단순한 부자재 부착을 넘어, 극한의 환경(인장 하중, 마찰, UV 노출)에서 견뎌야 하는 내구성과 1mm 단위의 치수 정밀도가 요구되는 고난도 공정입니다. 몰리 웨빙의 물리적 구조는 하중을 수직 바택을 통해 본체 원단의 넓은 면적으로 분산시키는 '응력 분산 메커니즘'에 기반합니다. 일반적인 데이지 체인(Daisy Chain)이 단일 루프의 힘에 의존하는 반면, 몰리 웨빙은 PALS 규격에 따라 상하좌우가 연동되어 캔틸레버(Cantilever) 하중 지지 방식과 유사한 안정성을 제공합니다. 제조 현장에서 몰리 웨빙의 정밀도는 곧 장비의 호환성을 결정하며, 미세한 오차만으로도 규격 파우치의 결합이 불가능해지므로 전자 바택기 및 패턴 재봉기의 정밀한 좌표 설정이 필수적입니다.
¶ 2. 기술 사양 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 304 (Zigzag Bartack) / Class 301 (Lockstitch) | 바택 및 테두리 봉제 기법 |
| 주요 장비 | 전자 바택기 (Electronic Bartacker), 패턴 재봉기 (Pattern Tacker) | Juki, Brother, Mitsubishi |
| 추천 모델 | Juki LK-1900BN, Brother KE-430HX, Mitsubishi PLK-G2010R | 고정밀 자동화 설비 |
| 바늘 시스템 | DP×17 (Nm 110/18 ~ Nm 140/22) | 고강도 원단 관통용 (SERV 7 권장) |
| 바늘 끝 형태 | R (Standard Round) 또는 DI (Diamond Point) | 웨빙 밀도 및 소재에 따라 선택 |
| 봉제 침수 (SPI) | 28 - 42 Stitches per Bartack (바택당 총 침수) | 1/2" ~ 1" 바택 폭 기준 |
| 사용 실 (Thread) | Bonded Nylon #69 (T70) 또는 #92 (T90) | MIL-SPEC 규격 준수 필수 |
| 최대 봉제 속도 | 2,000 ~ 2,800 spm | 소재 두께 및 실의 내열성에 따라 가변 |
| 적합 소재 | 500D - 1000D Cordura, Nylon Webbing (MIL-W-43040) | 고내구성 소재 |
| 보빈 장력 (Towa) | 25 ~ 35 gf (Bonded Nylon #69 기준) | Towa 장력계 측정치 기준 |
| 윗실 장력 (Towa) | 120 ~ 150 gf | 소재 두께 및 겹침 수에 따라 가변 |
| 바택 간격 (PALS) | 수평 1.5인치 (38.1mm), 수직 1인치 (25.4mm) | 국제 표준 규격 (±1.0mm 허용) |
¶ 3. 적용 분야 및 상세 용도
몰리 웨빙은 단순한 군용 장비를 넘어 고기능성 아웃도어 및 산업용 안전 장비 전반에 걸쳐 광범위하게 적용됩니다.
- 군사 및 전술 장비: 플레이트 캐리어(Plate Carrier)의 전면 및 후면 패널, 전술 조끼(Tactical Vest)의 가슴 부위, 탄창 파우치, 무전기 케이스, 메디컬 키트(IFAK) 부착부.
- 아웃도어 및 가방: 전술 배낭(Tactical Backpack)의 전면/측면 패널, 백팩 어깨 스트랩(Shoulder Straps)의 상단 1/3 지점(무전기 PTT 또는 수분 공급 튜브 고정용), 힙벨트(Hip Belt) 측면 확장 루프, 등산용 힙색, 카메라 가방 외부 확장 루프.
- 의류 부자재: 전술 셔츠(Combat Shirt)의 상완부 포켓 외부, 전술 바지(Tactical Pants)의 허벅지 카고 포켓 외부 보강, 벨트 루프(Duty Belt), 구조용 하네스(Harness)의 장비 걸이 지점. 특히 전술 바지의 경우 옆솔기(Side Seam)와 카고 포켓이 만나는 지점에 몰리 웨빙을 배치하여 나이프 클립이나 멀티툴 파우치를 견고하게 고정합니다.
- 기타 산업용: 차량용 시트 백 오거나이저(Seatback Organizer), 캠핑용 기어 행어(Daisy Chain), 총기 슬링 및 하드 케이스 내부 라이너.
업종별 및 용도별 차이: 1. 밀리터리(MIL-SPEC): MIL-W-17337 또는 A-A-55301 규격의 웨빙을 사용하며, 바택 침수는 최소 42침 이상을 요구합니다. 실은 반드시 본디드 나일론(Bonded Nylon)을 사용하여 마찰에 의한 실 풀림을 방지합니다. 2. 일반 아웃도어: 디자인적 요소를 고려하여 웨빙의 색상을 원단과 맞추거나(Color Matching), SPI를 28~36침 정도로 조정하여 생산성을 높입니다. 실은 폴리에스터 코아사(Core Spun Thread)를 사용하기도 합니다. 3. 스포츠웨어: 경량화를 위해 얇은 0.5인치 웨빙을 사용하거나, 바택 대신 초음파 융착(Ultrasonic Welding) 후 보강 봉제를 하는 하이브리드 방식을 채택합니다.
¶ 4. 주요 결함 및 해결 방안 (Troubleshooting)
-
PALS 규격 간격 불량 (Spacing Error)
- 현상: 파우치 스트랩이 웨빙 칸에 들어가지 않거나 너무 헐거움.
- 원인: 수동 마킹 오차 또는 봉제 시 원단 밀림 현상. PALS 표준인 1.5인치(38.1mm) 간격 미준수 시 파우치 결합 불가.
- 해결: 전용 알루미늄 지그(Jig)를 제작하여 위치를 고정하거나, 자동 패턴 재봉기(Pattern Sewer)를 사용하여 프로그램된 좌표로 봉제.
-
실 뭉침 및 조스 현상 (Bird's Nesting / Jaws)
- 현상: 봉제 시작 부분 밑면에 실이 엉켜 뭉침.
- 원인: 봉제 시작 시 밑실 장력 부족 또는 실 채기(Thread Take-up) 타이밍 불일치. 특히 본디드 나일론 실의 탄성으로 인해 발생.
- 해결: 전자식 실 장력 조절 장치(Active Tension)를 활성화하고, 와이퍼(Wiper) 작동 위치를 점검하여 시작사(Start thread)를 확실히 잡아줌.
-
바늘 파손 및 열화 (Needle Breakage/Heat)
- 현상: 봉제 중 바늘이 부러지거나 실이 녹아서 끊어짐.
- 원인: 1000D 코듀라와 두꺼운 웨빙이 겹치는 부위의 과도한 저항. 바늘 과열로 인한 실 끊어짐 및 원단 용융 발생.
- 해결: DP×17 고강도 바늘 사용, 바늘 냉각 장치(Needle Cooler) 설치, 또는 실에 실리콘 오일을 도포하여 마찰열 감소. SERV 7 바늘처럼 스카프 부위가 보강된 바늘 사용 권장.
-
웨빙 끝단 올 풀림 (Webbing Fraying)
- 현상: 사용 중 웨빙의 절단면에서 실빠짐 발생.
- 원인: 일반 가위 커팅 후 열처리 누락 또는 불충분한 융착.
- 해결: 초음파 커팅기(Ultrasonic Cutter) 또는 열 칼(Hot Knife)을 사용하여 단면을 완전히 융착시킨 후 봉제 공정에 투입.
-
스티치 건너뜀 (Skipped Stitches / 메야마)
- 현상: 바택 중간에 스티치가 형성되지 않고 건너뜀.
- 원인: 두꺼운 웨빙 통과 시 바늘이 휘어 셔틀 훅(Shuttle Hook)이 실 고리를 잡지 못함.
- 해결: 바늘 가드(Needle Guard) 간극을 0.05mm 이내로 미세 조정하고, 바늘 사이즈를 Nm 130 이상으로 상향.
-
원단 우글거림 (Puckering)
- 현상: 봉제 후 웨빙 주변 원단이 울퉁불퉁하게 욺.
- 원인: 웨빙과 본체 원단 간의 이송 속도 차이 또는 과도한 실 장력.
- 해결: 프레셔풋(노루발) 압력을 최적화하고, 하부 피드독(Feed Dog)의 높이를 조정하여 균일한 이송 확보.
현장 실전 노하우: * 실 빠짐 방지: 만약 바택의 끝부분에서 실이 계속 빠진다면, 재봉기의 'Slow Start' 기능을 3침에서 5침으로 늘리고, 첫 침의 속도를 400spm 이하로 낮추십시오. * 실 유연성 확보: 본디드 나일론 실을 사용할 때 실 꼬임(Twist)으로 인한 루프 불량이 발생하면, 실 걸이 가이드에 실리콘 오일 패드를 장착하여 실의 유연성을 확보하십시오. * 장력 밸런스: Towa 장력계로 측정 시 윗실과 밑실의 비율을 4:1 정도로 유지하는 것이 고강도 웨빙 봉제에서 가장 안정적인 매듭 형성을 보여줍니다.
¶ 5. 품질 검사 기준 (QC Standards)
- 치수 정밀도: 바택 간 수평 간격 1.5인치(38.1mm), 웨빙 열 간 수직 거리 1인치(25.4mm)를 전용 게이지로 전수 검사. (허용 오차: ±1.0mm 이내)
- 인장 강도 (Tensile Strength): 바택 부위에 규정된 하중(최소 100kgf 이상, 군용은 200kgf 이상 요구되기도 함)을 가했을 때 실 끊어짐이나 원단 파손이 없어야 함. ASTM D5034 준용.
- 봉제 밀도: 바택의 침수가 설정값(예: 42침)과 일치하는지, 실의 매듭(Lock)이 웨빙 중간에 안정적으로 형성되었는지 확인. 매듭이 위로 튀어나오면 마찰에 취약해집니다.
- 외관 검사: 실밥 제거(시아게) 상태, 웨빙의 뒤틀림(Twisting), 바늘 구멍에 의한 원단 손상(Needle Hole Damage) 여부 확인.
- 색상 견뢰도: MIL-STD-810 기준에 따른 마찰, 세탁 및 UV 노출 견뢰도 확인 (AQL 1.0~1.5 적용). 특히 적외선 반사율(IR Reflectance) 규격 준수 여부 확인.
¶ 6. 현장 용어 및 국가별 실무 차이
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 | 몰리 / PALS | 시스템 전체 및 규격을 지칭 |
| 한국어 | 바택 / 도메 | 웨빙 고정 공정 (일본어 '도메'에서 유래) |
| 한국어 | 시아게 | 봉제 후 실밥 제거 및 최종 정리 공정 |
| 베트남어 | Đánh bọ (단보) | 바택(Bartack) 공정을 의미 |
| 베트남어 | Dây đai (저이 다이) | 웨빙(Webbing) 부자재를 통칭 |
| 일본어 | カン止め (칸도메) | 바택(Bartack)의 일본 현장 용어 |
| 중국어 | 打枣 (다자오) | 바택(대추씨 모양 봉제)을 의미 |
| 중국어 | 织带 (즈다이) | 웨빙(Webbing) 소재를 지칭 |
국가별 실무 차이: * 한국 공장: 정밀한 알루미늄 지그(Jig)를 직접 제작하여 본봉 공정에서 위치를 잡는 방식을 선호하며, 숙련공의 감각에 의존하는 비중이 높습니다. 소량 다품종 고품질 생산에 유리합니다. * 베트남 공장: 대규모 라인 구성을 위해 자동 패턴 재봉기(Pattern Sewer) 도입률이 매우 높으며, 'Đánh bọ' 전용 라인을 별도로 운영하여 생산성을 극대화합니다. 표준화된 공정 관리가 강점입니다. * 중국 공장: 범용 장비부터 고도화된 자동화 설비까지 스펙트럼이 넓으며, 최근에는 레이저 마킹과 봉제를 결합한 복합기 사용이 늘고 있습니다. 대량 생산 시 원가 경쟁력이 뛰어납니다.
¶ 7. 장비 세팅 가이드 (Engineering Guide)
- 장력 설정: 본디드 나일론 실은 일반 코아사보다 강한 장력이 필요합니다. Towa 장력계 기준으로 보빈(밑실) 장력을 25~35gf로 설정하여 매듭이 원단 표면으로 드러나지 않게 설정하십시오. 윗실 장력은 소재 두께에 따라 120~150gf 사이에서 결정합니다.
- 노루발 압력: 웨빙의 두께로 인해 노루발이 뜰 수 있으므로 압력을 높게 설정하되, 웨빙 표면에 선명한 노루발 자국(Presser mark)이 남지 않도록 미세 조정이 필요합니다. Juki LK-1900BN 모델의 경우 전자식 노루발 압력 조절 기능을 활용하십시오.
- 바늘 선택: 1000D 이상의 고밀도 나일론에는 끝이 뾰족한 R 포인트 바늘이 표준이나, 바늘 열이 심하여 실이 녹는 현상이 발생할 경우 원단 섬유를 약간 가르며 지나가는 DI(Diamond Point) 또는 고속 봉제용 특수 코팅 바늘(예: Schmetz SERV 7)을 검토하십시오.
- 속도 제어: 바택 시작과 끝의 3~5침은 저속(Slow Start)으로 설정하여 실 빠짐과 엉킴을 방지하십시오. 전체 속도는 2,800spm을 기준으로 하되, 웨빙이 3겹 이상 겹치는 부위는 2,000spm 이하로 감속하십시오.
- 캠 및 타이밍: 셔틀 훅과 바늘의 타이밍(Hook Timing)은 표준보다 0.1~0.2mm 늦게 설정하여 루프가 충분히 형성된 후 훅이 낚아챌 수 있도록 조정하는 것이 두꺼운 웨빙 봉제 시 유리합니다.
¶ 8. 공정 흐름도 (Process Flowchart)
¶ 9. 심화 기술: 레이저 컷 몰리(Laser-cut MOLLE)와의 비교
최근 전술 장비 시장에서는 전통적인 몰리 웨빙 방식과 레이저 컷 방식이 공존하고 있습니다. 기술 편집자로서 두 방식의 제조적 차이를 분석합니다.
| 비교 항목 | 전통적 몰리 웨빙 (Sewn Webbing) | 레이저 컷 몰리 (Laser-cut) |
|---|---|---|
| 제조 방식 | 나일론 웨빙을 원단 위에 바택 봉제 | 라미네이트 원단을 레이저로 슬롯 절개 |
| 중량 | 상대적으로 무거움 (웨빙 무게 추가) | 매우 가벼움 (원단 자체 절개) |
| 내구성 | 마찰 및 인장 강도 매우 높음 | 절개 부위의 인장 강도가 원단 성능에 의존 |
| 유연성 | 웨빙 두께로 인해 다소 뻣뻣함 | 원단 한 겹 수준으로 매우 유연함 |
| 생산 단가 | 공임(바택 공정) 비중이 높음 | 고가의 레이저 장비 및 특수 원단 필요 |
| 수리 용이성 | 파손 시 해당 웨빙만 교체 가능 | 파손 시 전체 패널 교체 필요 |
기술적 결론: 고하중을 견뎌야 하는 배낭의 하단부나 플레이트 캐리어의 주요 하중 지점에는 여전히 몰리 웨빙 방식이 권장되며, 신속한 기동성이 필요한 경량 조끼나 액세서리 파우치에는 레이저 컷 방식이 유리합니다. 최근에는 하이팔론(Hypalon) 소재를 레이저 컷하여 내구성을 보강하는 하이브리드 방식도 도입되고 있습니다.
¶ 10. 소재 공학적 고려사항 (Material Science)
몰리 웨빙의 성능은 봉제 기술뿐만 아니라 소재의 물리적 특성에도 크게 좌우됩니다.
- 나일론 66 vs 나일론 6: 군용 규격에서는 융점이 높고 내마모성이 우수한 나일론 66(Nylon 66) 사용을 원칙으로 합니다. 나일론 6은 염색성이 좋으나 인장 강도와 내열성이 상대적으로 낮아 고하중 몰리 시스템에는 부적합할 수 있습니다.
- 본디드 나일론 실의 화학적 결합: 일반 실과 달리 본디드 실은 가닥 사이에 수지(Resin) 처리가 되어 있어, 바늘 열에 의해 실이 풀리거나(Untwisting) 바늘 구멍을 통과할 때 마찰로 인해 보풀이 발생하는 현상을 억제합니다.
- 웨빙의 직조 밀도: MIL-W-17337 규격 웨빙은 얇고 유연하여 봉제가 용이한 반면, A-A-55301 규격은 더 두껍고 강성이 높아 바택 시 바늘 파손 위험이 큽니다. 현장에서는 소재 규격에 맞춰 바늘 번수를 Nm 120에서 140 사이로 유동적으로 변경해야 합니다.
- 적외선 반사율(IRR): 군용 몰리 웨빙은 야간 투시경에 의한 탐지를 방지하기 위해 특정 파장대의 적외선 반사율을 제어하는 특수 염료로 가공됩니다. 이는 봉제 후에도 유지되어야 하므로, 실 또한 IRR 규격을 만족하는 제품을 사용해야 합니다.
¶ 11. 유지보수 및 장비 관리 (Maintenance)
고정밀 몰리 웨빙 생산을 위해서는 장비의 지속적인 관리가 필수적입니다.
- 셔틀 훅(Shuttle Hook) 연마: 두꺼운 웨빙을 반복 봉제하면 훅 끝(Hook Point)에 미세한 스크래치가 발생합니다. 이는 실 끊어짐의 주원인이 되므로, 매일 작업 전 고운 사포(2000번 이상)로 연마 후 루브리컨트를 도포해야 합니다.
- 피드독(Feed Dog) 청소: 나일론 웨빙에서 발생하는 미세한 플라스틱 가루와 실 먼지가 피드독 사이에 끼면 이송 불균형이 발생합니다. 에어건을 이용해 수시로 청소하십시오.
- 바늘 교체 주기: 몰리 웨빙 공정에서는 바늘 끝의 마모가 매우 빠릅니다. 육안으로 이상이 없더라도 4~8시간 가동 후에는 정기적으로 바늘을 교체하여 원단 손상을 방지하십시오.
- 자동 급유 시스템 점검: 고속 바택기는 훅 부위의 발열이 심하므로, 오일 공급량이 적절한지 매일 확인해야 합니다. 오일이 부족하면 훅의 수명이 급격히 단축되고 실 끊어짐이 빈번해집니다.
¶ 12. 관련 항목
- PALS (Pouch Attachment Ladder System): 몰리 웨빙을 배치하는 국제 표준 규격. 1.5인치 간격의 바택이 핵심.
- 바택 (Bartack): 고하중을 견디기 위한 고밀도 지그재그 봉제 기법. ISO 4915 304 스티치.
- 코듀라 (Cordura): INVISTA사의 고내구성 나일론 브랜드로 몰리 시스템의 주원단. 500D와 1000D가 주로 사용됨.
- 밀스펙 (MIL-SPEC): 미국 군용 규격으로 웨빙의 인장 강도, IR 반사율, 색상 견뢰도 등을 엄격히 규정.
- 초음파 커팅기 (Ultrasonic Cutter): 진동 마찰열을 이용해 올 풀림 없이 웨빙을 절단하는 장비. 열 칼보다 단면이 부드러움.
- 본디드 나일론 (Bonded Nylon): 실의 가닥을 화학적으로 결합하여 고속 봉제 시 마찰열에 의한 실 풀림을 방지한 특수 실.
- AQL (Acceptable Quality Level): 대량 생산 시 품질 합격 수준을 결정하는 통계적 샘플링 검사 기준.
- IRR (Infrared Reflectance): 야간 투시경에 노출되지 않도록 적외선 반사율을 조절하는 군용 특수 가공 기술.
- Towa 장력계: 봉제 현장에서 윗실과 밑실의 장력을 객관적인 수치(gf)로 측정하기 위한 필수 정밀 측정 도구.
- Berry Amendment: 미국 국방부 조달 물품의 원자재 및 제조 공정이 미국 내에서 이루어져야 함을 규정한 법령 (군용 몰리 제품 생산 시 중요).
