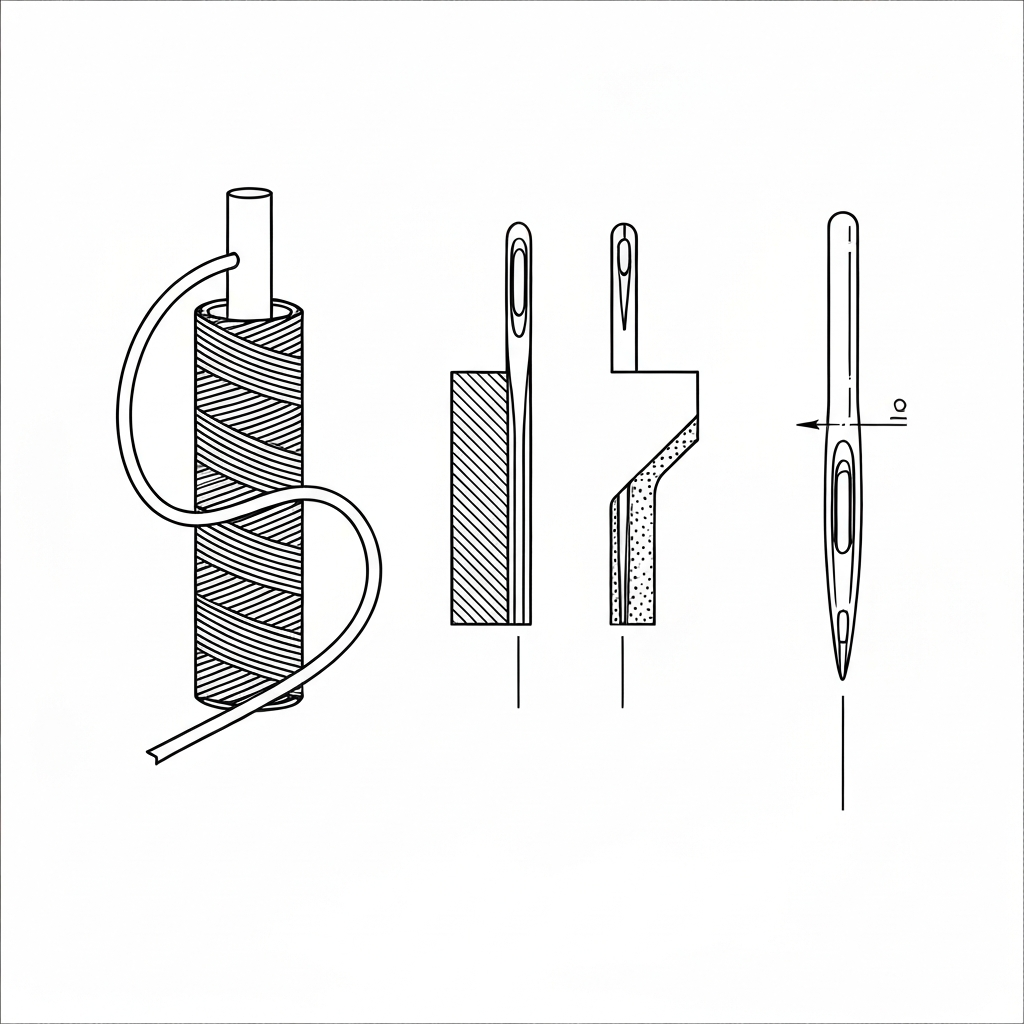

바늘 휨 현상(Needle Deflection)은 봉제 공정 중 재봉 바늘이 원단을 관통하거나 빠져나올 때, 원래의 수직 축에서 벗어나 측면으로 휘어지는 물리적 변위 현상을 의미한다. 이는 단순한 기계적 오차가 아니라, 고속 봉제 환경에서 원단의 저항, 바늘의 강성, 기계적 타이밍이 복합적으로 작용하여 발생하는 품질 저하의 핵심 원인이다. 특히 ISO 4915 스티치 형성 과정에서 바늘 실 고리(Needle Loop)의 위치를 변화시켜 스킵(Skipped Stitch)이나 바늘 파손을 유발하는 치명적인 변수이다.
산업용 재봉기 속도가 5,000 SPM(Stitches Per Minute)을 상회함에 따라, 바늘은 초당 약 83회 이상 원단을 타격한다. 이때 발생하는 충격 에너지는 바늘의 탄성 한계를 시험하며, 미세한 바늘 휨 현상조차 가마(Hook)와의 타이밍 불일치를 초래한다. 이는 단순히 생산 속도를 늦추는 것으로 해결되지 않으며, 바늘의 합금 성분, 코팅 기술, 그리고 재봉기의 정밀한 이송(Feed) 제어가 결합되어야 해결 가능한 고도의 기술적 영역이다. 특히 자동화된 CNC 봉제기나 패턴 재봉기에서는 바늘의 위치 정밀도가 0.1mm 단위로 관리되어야 하므로, 바늘 휨 현상의 제어는 곧 공장의 기술 수준을 가늠하는 척도가 된다.
바늘 휨 현상은 주로 바늘이 원단에 진입할 때 발생하는 '관통 저항'과 원단이 이송될 때 바늘에 가해지는 '측면 하중'에 의해 발생한다.
물리적 상호작용: 바늘이 원단의 고밀도 조직(예: 데님 쌈솔 부위)에 부딪힐 때, 바늘 끝(Point)은 최소 저항 경로를 찾아 미끄러지려는 성질이 있다. 이때 바늘의 영률(Young's Modulus)에 따라 일시적인 탄성 변형이 일어나며 축이 휘어진다.
스카프(Scarf)와의 관계: 바늘의 오목한 부분인 스카프는 가마(Hook)나 루퍼(Looper)가 실을 낚아챌 수 있는 공간을 제공한다. 바늘 휨 현상이 발생하면 이 스카프의 위치가 가마 끝단(Hook Point)에서 멀어지거나 너무 가까워져, 실 고리를 잡지 못하거나 바늘과 가마가 충돌하게 된다.
플래핑(Flapping) 현상: 고속 봉제 시 원단이 노루발 아래에서 위아래로 진동하며 바늘을 측면으로 밀어내는 현상이 바늘 휨 현상을 가속화한다. 특히 원단이 이송치(Feed Dog)에 의해 뒤로 밀리는 시점과 바늘이 아직 원단에 박혀 있는 시점이 겹칠 때(Timing Mismatch), 바늘은 진행 방향으로 강한 인장력을 받아 휘어지게 된다.
역사적 배경 및 현장 인식: 과거 저속 봉제 시대에는 바늘 호수를 높이는 것(Thicker Needle)만으로 대응했으나, 고감도 원단(기능성 스트레치 등)이 주류가 된 현재는 바늘 구멍(Needle Hole) 최소화가 품질의 핵심이 되었다. 이에 따라 한국 공장에서는 '정밀 세팅'을 통한 해결을 선호하는 반면, 베트남이나 중국의 대규모 라인에서는 SERV 7과 같은 '특수 강성 바늘' 도입을 통한 하드웨어적 해결을 우선시하는 경향이 있다.
바늘 가드(Needle Guard) 조정:
- 가마의 끝단이 바늘 중심에 도달했을 때, 바늘 가드가 바늘을 살짝 밀어주어 가마와의 접촉을 방지해야 한다.
- 간격은 0.0mm ~ 0.05mm 사이로 설정하여 바늘이 뒤로 밀리는 것을 물리적으로 차단한다. 오바로크의 경우 전방 가드와 후방 가드 두 곳을 모두 정밀 세팅해야 한다.
바늘 선택 전략:
- SERV 7 (Schmetz): 바늘 허리 부분을 보강하여 일반 바늘 대비 탄성 회복력이 우수하고 바늘 휨 현상이 적음. 고속 본봉기에 필수적.
- MR Needle (Groz-Beckert): 스카프 구조를 특수 설계하여 바늘이 휘어져도 가마가 실을 잡을 수 있는 확률을 높임. 다방향 봉제가 필요한 자동 패턴기에 유리.
이송 타이밍(Feed Timing):
- 바늘이 원단 안에 있을 때 이송치가 움직이면 바늘 휨 현상이 발생한다. 바늘이 원단을 완전히 빠져나온 직후 이송이 시작되도록 캠(Cam) 타이밍을 조정한다. Juki DDL-9000C와 같은 디지털 피드 모델은 패널에서 이 타이밍을 0.1도 단위로 제어 가능하다.
graph TD
A[고속 봉제 시작] --> B{원단 두께 및 저항}
B -- 고저항/다층부 --> C[바늘 측면 하중 발생]
C --> D[바늘 휨 현상 발생]
D --> E{휨 방향 확인}
E -- 가마 반대 방향 --> F[스킵/메카 발생]
E -- 가마 방향 --> G[바늘 파손 및 가마 손상]
F --> H[품질 불량 및 재작업]
G --> I[기계 정지 및 부품 교체]
B -- 정상 저항 --> J[수직 관통 및 정상 루프 형성]
J --> K[양호한 스티치 완성]
H --> L[바늘 가드 및 타이밍 재설정]
I --> L
바늘 휨 현상을 억제하기 위해 바늘 제조사들은 합금 기술 외에도 표면 처리와 형상 설계에 집중하고 있다.
* Titanium Nitride (TiN) 코팅: 황금색을 띠는 이 코팅은 크롬 코팅보다 경도가 3~5배 높다. 고속 봉제 시 발생하는 열에 의한 바늘 연화(Softening)를 막아 휨 저항성을 높인다.
* Tapered Blade 설계: 바늘의 자루(Shank) 부분부터 끝까지의 경사도를 완만하게 설계하여, 굽힘 강성(Bending Stiffness)을 일반 바늘 대비 20~30% 향상시킨 모델들이 현장에서 선호된다.
* Scarf Geometry: Groz-Beckert의 MR 바늘처럼 스카프의 깊이를 깊게 파면서도 배면의 강도를 유지하는 설계는, 바늘이 휘어진 상태에서도 가마 끝단이 실을 낚아챌 수 있는 '안전 구역'을 확보해 준다.
