¶ 정의 및 기술적 개요

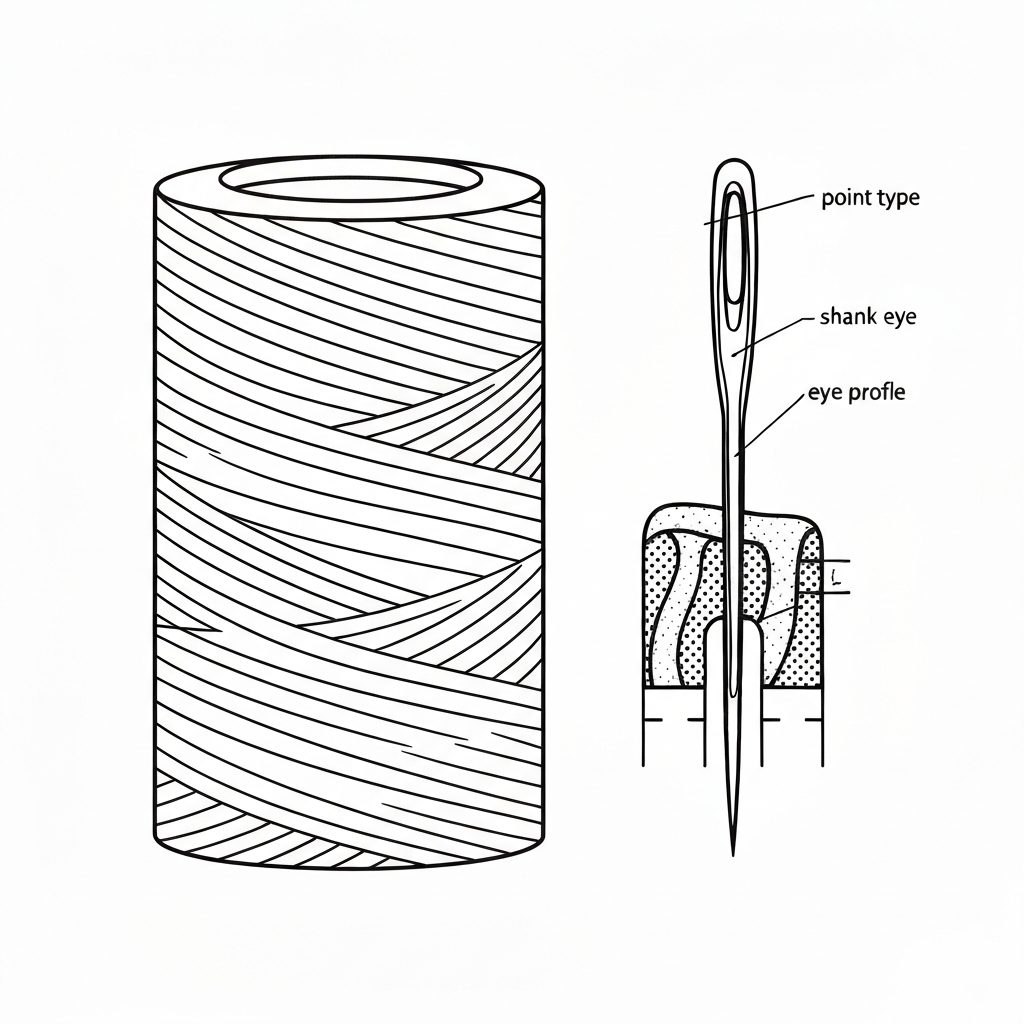

바늘구멍(Needle Eye)은 산업용 재봉바늘의 선단부(Point)와 홈(Scarf) 사이에 위치한 정밀 가공된 관통 구멍으로, 바늘실(Needle Thread)이 통과하는 핵심 통로입니다. 재봉기가 작동할 때 바늘실을 원단 내부로 운반하여 하부에서 루프(Loop)를 형성하게 하며, 이 루프를 셔틀 훅(Shuttle Hook)이나 루퍼(Looper)가 낚아채어 스티치를 결합시키는 물리적 메커니즘의 중추 역할을 수행합니다.
물리적 관점에서 바늘구멍은 단순히 실이 지나가는 통로를 넘어, 실의 '동역학적 제어 센터' 기능을 수행합니다. 바늘이 원단을 관통하여 하사점(Bottom Dead Center)에 도달한 후 상승할 때, 바늘구멍에 걸린 실은 관성에 의해 바늘의 상승 속도보다 늦게 따라오며 미세한 공간을 만드는데, 이것이 바로 '루프(Loop)'입니다. 이 루프의 크기와 안정성은 바늘구멍의 내경 조도(Surface Roughness)와 형상에 의해 결정됩니다. 1840년대 엘리아스 하우(Elias Howe)가 바늘 끝부분에 바늘구멍을 배치하는 혁신을 이룬 이후, 현대 산업용 재봉기는 이 작은 구멍의 정밀도에 따라 분당 8,500회 이상의 왕복 운동에서도 실 끊어짐 없는 연속 봉제가 가능해졌습니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 및 기준 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 100(단사 체인), 300(본봉), 400(복사 체인), 500(오버록), 600(커버스티치) | 전 산업용 스티치 공통 적용 |
| 적용 기계 유형 | 고속 본봉(Lockstitch), 오바로크(Overlock), 삼봉(Interlock), 바택(Bartack), 아일렛 홀 | 자동 사절기 및 로봇 봉제 포함 |
| 주요 장비 모델 | Juki DDL-9000C, Brother S-7300A, Pegasus MX5200 Series (MX5204 등), Yamato VG2700 | 최신 서보 모터 및 디지털 제어 기종 |
| 바늘 시스템 (System) | DB×1, DP×5, DC×27, UY128GAS, TV×7, B-27, B-63 | 기종별 전용 규격 (Shank 직경 상이) |
| 바늘구멍 형상 | Standard Eye, Large Eye (실 통과성 개선), Teardrop Eye (장력 안정화) | 원사 특성 및 번수에 따른 선택 |
| 표면 처리 (Coating) | Chrome Plating, Titanium Nitride (Hard Chrome), Ceramic, Teflon, DLC | 마찰열 저감 및 내마모성 강화 |
| 일반 SPI 범위 | 7 ~ 22 SPI (Stitches Per Inch) | 원단 두께 및 요구 강도에 따라 설정 |
| 최대 봉제 속도 | 5,000 ~ 8,500 spm (Stitches Per Minute) | 산업용 자동화 기기 및 오버록 기준 |
| 적합 원단 | 극박물(Chiffon)부터 극후물(Denim, Leather, Webbing)까지 전 범위 | 바늘 번수(Nm 60 ~ Nm 250)와 연동 |
| 장력 허용 오차 | ±5g (Towa 디지털 장력계 기준) | 바늘구멍 통과 시 발생하는 동적 저항 |
¶ 적용 분야 및 공정별 특성
실제 봉제 현장에서 바늘구멍의 상태와 규격은 생산성과 최종 품질(AQL)에 직결됩니다.
- 신사복 및 숙녀복 (High-end Apparel): 셔츠의 칼라(Collar) 및 커프스(Cuffs)의 정밀한 본봉 작업 시, 바늘구멍의 크기가 실 굵기보다 과하게 크면 루프 형성이 불안정해져 땀뜀(Skipped Stitch)이 발생합니다. 실 굵기의 1.5~2배 정도의 구멍 크기가 권장됩니다.
- 스포츠웨어 (Activewear): 플랫록(Flatlock, ISO 607) 공정에서는 4개 이상의 다침 바늘이 동시에 작동합니다. 각 바늘구멍의 정렬 상태가 불량하면 스티치 외관의 균일도가 깨지며, 신축성 원단 봉제 시 원사 손상을 유발할 수 있습니다.
- 헤비듀티 잡화 (Heavy-duty Goods): 카시트, 에어백, 텐트 등 두꺼운 본드사(Bonded Thread)를 사용하는 공정에서는 바늘구멍 내경이 충분하지 않으면 실의 꼬임이 풀리거나 마찰열에 의해 실이 녹아 끊어지는 단사(Thread Breakage)가 빈번하게 발생합니다.
- 특수 기능복: 방화복이나 군복 등 고강력사를 사용하는 경우, 바늘구멍 주변의 열 방산 설계가 중요하며, 티타늄 코팅 바늘을 사용하여 마찰 계수를 최소화합니다.
- 고급 가죽 제품 (Luxury Leather Goods): 가죽 봉제 시에는 바늘구멍의 형상뿐만 아니라 바늘 끝의 날(Point) 모양(예: LR, LL, S, P point)과의 조합이 중요합니다. 바늘구멍이 실을 잡아주는 각도에 따라 가죽 표면에 형성되는 스티치의 '사선 느낌'이 달라지며, 이는 브랜드 고유의 심미적 가치를 결정짓는 요소가 됩니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
-
실 끊어짐 (Thread Breakage)
- 원인: 바늘구멍 내부에 미세한 버(Burr)나 도금 박리 발생, 또는 실의 굵기에 비해 구멍이 너무 작음.
- 해결: 바늘을 즉시 교체하고, 실의 경로(Thread Path)에 있는 가이드의 손상 여부를 확인합니다. 실의 번수를 낮추거나 바늘 호수를 높입니다.
- 현장 팁: 실을 바늘구멍에 끼우고 손으로 당겼을 때 '드르륵'하는 진동이 느껴지면 바늘구멍 내부 손상입니다.
-
땀뜀 (Skipped Stitch)
- 원인: 바늘구멍의 방향(Eye Position)이 정위치에서 벗어나 루프 형성이 불량하거나, 바늘대가 휘어 훅과의 타이밍이 어긋남.
- 해결: 바늘 고정 나사를 풀고 바늘구멍이 정확히 측면(본봉 기준 왼쪽)을 향하도록 재설정합니다. 훅(Hook)의 끝이 바늘구멍 상단 1.5~2.0mm 지점을 통과하는지 확인합니다.
-
실 풀림 및 보풀 (Thread Fraying)
- 원인: 바늘구멍 연마 불량으로 인해 실의 피복이 깎임. 고속 봉제 시 마찰열 과다.
- 해결: 고품질 연마 바늘(예: Schmetz, Organ, Groz-Beckert)을 사용하고, 실 굵기의 약 40~50% 정도 여유 공간이 있는 바늘을 선택합니다.
-
열 손상 (Needle Heat Damage)
- 원인: 고속 봉제 시 바늘구멍 주변 온도가 250°C 이상 상승하여 합성사(Polyester)가 용융됨.
- 해결: 바늘 냉각 장치(Needle Cooler)를 가동하거나, 실에 실리콘 오일을 도포하여 마찰을 줄입니다. 연속 봉제 시 바늘 온도가 200°C를 넘지 않도록 관리해야 합니다.
-
원단 손상 (Fabric Damage/Cutting)
- 원인: 바늘구멍 주변의 돌출부나 부적절한 바늘 끝(Point) 형상으로 인해 원단 조직이 파괴됨.
- 해결: 원단 조직에 맞는 적정 바늘 끝(Ball Point, Slim Set 등)을 선택하고 바늘구멍 주변의 매끄러움을 점검합니다.
¶ 품질 검사 및 관리 기준
- 바늘구멍 연마 상태 (Eye Polish): 50배율 이상의 확대경을 통해 구멍 내부에 날카로운 모서리나 도금 불량이 없는지 확인합니다. (AQL 1.0 기준 중결점 처리)
- 실 통과 테스트 (Thread Clearance): 사용할 실을 바늘구멍에 끼우고 바늘을 45도 각도로 기울였을 때, 바늘이 실의 자중에 의해 부드럽게 미끄러져 내려가는지 확인합니다. 이는 현장에서 가장 빠르고 정확한 바늘-실 매칭 확인법입니다.
- 바늘 정렬 및 직진도 (Needle Alignment): 다침 재봉기(Multi-needle)의 경우, 모든 바늘구멍의 높이와 각도가 일정한지 전용 게이지를 통해 측정합니다. 0.05mm 이상의 오차는 스티치 불량의 원인이 됩니다.
- 마모 한계 측정: 장시간 사용 시 바늘구멍 하단부가 실에 의해 깎여 나가는 'V'자 홈 형상을 체크하여 주기적으로 교체합니다. 특히 나일론 고강력사를 사용할 경우 크롬 도금이 금방 벗겨지므로 주의가 필요합니다.
- 바늘구멍 편심 측정: 고품질 바늘은 구멍이 바늘 중심축에 정확히 위치해야 합니다. 편심(Eccentricity)이 발생한 바늘은 고속 회전 시 진동을 유발하고 훅과의 간섭을 일으킵니다.
¶ 현장 은어 및 국가별 용어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 메도 | Medo | 바늘구멍 또는 실을 꿰는 행위를 통칭 (일본어 '메토' 유래) |
| 한국어 (KR) | 바늘귀 | Baneul-gwi | 주로 수봉(Hand sewing) 바늘에서 사용되나 현장에서 혼용 |
| 일본어 (JP) | 針穴 | Hariyana | 일본 기술자들과 소통 시 사용하는 표준 용어 |
| 베트남어 (VN) | Lỗ kim | Lo kim | 베트남 현지 공장에서 가장 보편적으로 사용되는 용어 |
| 중국어 (CN) | 针眼 | Zhēnyǎn | 중국 내륙 및 연안 공장에서 통용되는 기술 용어 |
| 영어 (EN) | Needle Eye | Needle Eye | 국제 기술 문서 및 ISO 규격 공식 명칭 |
¶ 장비 세팅 및 유지보수 가이드
- 바늘과 실의 매칭 (40% Rule): 바늘구멍 단면적의 약 40~50%를 실이 차지하는 것이 가장 이상적입니다. 실이 너무 꽉 차면 장력(Tension) 조절이 불가능해지고, 너무 헐거우면 루프 형성이 불안정해집니다.
- 실무 계산: Nm 90 바늘(0.9mm)에는 보통 40번~60번사(Tex 30~45)가 적합합니다.
- 바늘 방향 및 높이 설정:
- 본봉(Lockstitch): 바늘구멍이 작업자 기준으로 정확히 왼쪽을 향하게 합니다. 약 5도 정도 작업자 쪽으로 틀어주는 '미세 편각 세팅'은 루프 형성을 도와 땀뜀을 방지하는 노하우입니다.
- 타이밍: 바늘이 하사점(BDC)에서 상승하여 훅의 끝(Hook Point)이 바늘 중심선에 도달했을 때, 훅 끝은 바늘구멍 상단에서 1.5mm~2.0mm 위에 위치해야 합니다.
- 장력(Tension) 최적화: 바늘구멍을 통과한 실이 원단 하부에서 루프를 형성할 때, 밑실(Bobbin Thread)과의 교차점이 원단 두께의 정중앙에 오도록 상실 장력 조절기(Tension Post)를 미세 조정합니다.
- Towa 게이지 기준: 일반 우븐 본봉 시 상실 장력은 80~120g 범위에서 설정합니다.
- 교체 주기 관리: 고속 생산 라인에서는 바늘구멍의 미세 마모를 방지하기 위해 8시간(1교대)마다 또는 원단 재질 변경 시 반드시 바늘을 신품으로 교체하는 것을 원칙으로 합니다.
- 바늘구멍 이물질 제거: 합성사나 코팅사를 사용할 경우 바늘구멍 내부에 미세한 찌꺼기(Lint)와 코팅 가루가 고착될 수 있습니다. 이는 실의 흐름을 방해하므로 에어건이나 전용 브러시로 수시로 청소해야 합니다.
¶ 공정 흐름도 (Process Flow)
graph TD
A[바늘실 공급: Cone Thread] --> B[실 가이드 및 프리텐션 통과]
B --> C[주 장력 조절기: Tension Disc]
C --> D[실 가로채기 레버: Take-up Lever]
D --> E{바늘구멍 진입: Needle Eye}
E --> F[원단 관통 및 하강]
F --> G[하사점 도달 후 미세 상승]
G --> H[바늘구멍 뒤편 루프 형성]
H --> I[훅/루퍼가 루프를 낚아챔]
I --> J[스티치 결합 및 이송: Feed Dog]
J --> K[실 가로채기 레버 상승으로 매듭 완성]
K --> L[최종 스티치 형성 완료]
¶ 바늘구멍 형상에 따른 비교 분석
| 형상 구분 | 특징 | 장점 | 단점 | 주요 용도 |
|---|---|---|---|---|
| Standard Eye | 표준적인 타원형 구조 | 범용성이 높고 강도가 안정적임 | 고속 봉제 시 마찰열 발생 가능 | 일반 의류 전반 |
| Large Eye | 표준 대비 약 25% 큰 내경 | 굵은 실 사용 용이, 단사 감소 | 바늘 자체 강도 저하 위험 | 데님, 가죽, 두꺼운 장식사 |
| Teardrop Eye | 상단은 넓고 하단은 좁은 형태 | 루프 형성 시 실의 위치 고정 탁월 | 실 끼우기가 다소 까다로움 | 고속 자동 사절기, 니트물 |
| Cross Eye | 구멍의 방향이 특수하게 설계됨 | 특수 루퍼와의 간섭 최소화 | 전용 기종에만 사용 가능 | 특수 자수기, 단추 구멍기 |
¶ 실전 기술 노하우: "이런 증상이면 여기를 먼저 확인하라"
- 증상: 실이 자꾸 꼬이면서 바늘구멍 앞에서 뭉칠 때
- 확인: 실의 꼬임 방향(S/Z Twist)과 바늘구멍의 방향을 확인하십시오. 대부분의 산업용 재봉기는 Z-twist 실에 최적화되어 있습니다. S-twist 실을 사용 중이라면 장력을 평소보다 20% 낮추고 바늘구멍의 각도를 미세하게 조정해야 합니다.
- 증상: 특정 구간(두꺼운 시접)에서만 실이 끊길 때
- 확인: 바늘구멍의 크기가 아니라 '바늘 홈(Scarf)'의 깊이를 확인하십시오. 시접 통과 시 바늘이 휘면서 훅이 바늘구멍 주변을 때리고 있을 확률이 높습니다. 이때는 바늘구멍이 더 큰 바늘이 아니라, 허리(Shank)가 강화된 바늘을 선택해야 합니다.
- 증상: 스티치 모양이 'ㅡ'자가 아니라 'Z'자로 꺾일 때
- 확인: 바늘구멍을 통과하는 실의 장력이 너무 강하거나, 바늘구멍이 작업자 쪽으로 너무 많이 돌아가 있는지 확인하십시오. 바늘구멍의 각도를 시계 방향으로 3~5도 틀어주면 스티치가 일직선으로 정렬되는 효과가 있습니다.
¶ 관련 항목 및 참조 용어
- 바늘 홈 (Scarf): 바늘구멍 바로 윗부분의 오목한 홈으로, 훅이나 루퍼가 바늘에 최대한 밀착하여 실을 낚아챌 수 있는 공간을 제공합니다.
- 긴 홈 (Long Groove): 바늘구멍 상단부터 바늘대까지 이어진 긴 홈으로, 봉제 시 실이 원단과의 마찰로부터 보호받으며 이동하는 통로입니다.
- 바늘 번수 (Needle Size): 바늘의 굵기를 나타내는 번호(Nm 또는 #)로, 번수가 높을수록 바늘구멍의 크기도 커집니다.
- 실 끼우기 (Threading): 바늘구멍에 실을 통과시키는 작업입니다. 기종에 따라 방향(왼쪽→오른쪽, 앞→뒤)이 엄격히 정해져 있으며, 반대로 끼울 경우 스티치가 형성되지 않습니다.
- 바늘 냉각기 (Needle Cooler): 고속 봉제 시 바늘구멍의 과열을 방지하기 위해 압축 공기나 실리콘 오일을 분사하는 장치입니다.
- 나노 연마 (Nano Polishing): 최신 고성능 바늘에 적용되는 기술로, 바늘구멍 내부를 거울처럼 매끄럽게 만들어 실의 마찰 저항을 극한으로 낮추는 공정입니다.
- AQL (Acceptable Quality Level): 합격 품질 수준으로, 바늘구멍 결함으로 인한 스티치 불량은 보통 중결점(Major Defect)으로 분류됩니다.
