¶ 정의 및 개요

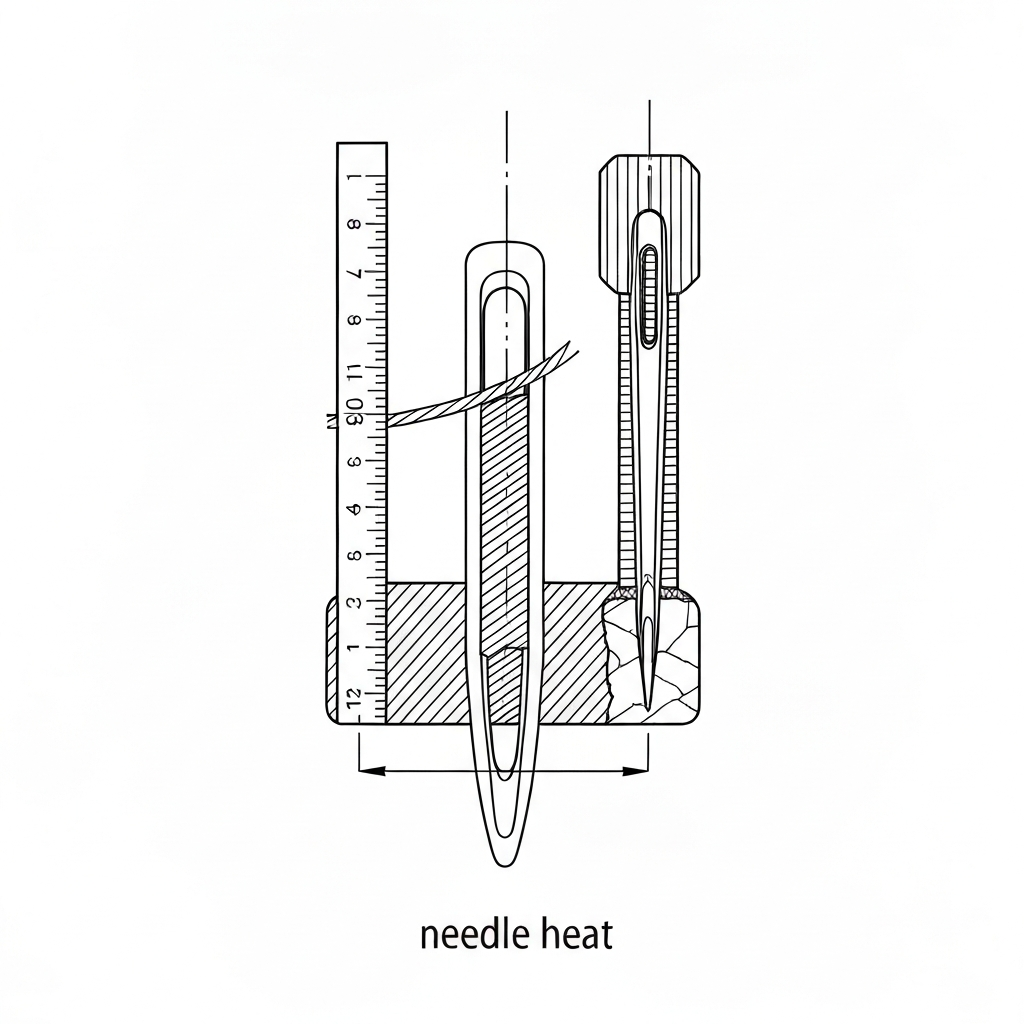

바늘 열(Needle Heat)은 산업용 재봉기가 고속(4,000 SPM 이상)으로 작동할 때, 바늘이 원단을 관통하고 빠져나오는 고빈도 왕복 운동(Reciprocating motion) 과정에서 발생하는 마찰 에너지가 열에너지로 전환되어 바늘의 온도가 급격히 상승하는 현상을 말합니다.
물리적으로 바늘의 온도는 작업 환경, 소재의 밀도, 바늘의 굵기에 따라 200°C에서 최대 350°C까지 상승할 수 있습니다. 이는 의류 제조에 가장 많이 사용되는 합성 섬유인 폴리에스터(Polyester, 융점 약 250~260°C)와 나일론 66(Nylon 66, 융점 약 255°C)의 융점을 상회하는 수치입니다. 바늘 열이 임계점을 넘어서면 봉제사(Thread)의 인장 강도가 급격히 저하되어 실 끊어짐이 발생하거나, 원단의 고분자 구조가 녹아 바늘 구멍이 확대되고 원단과 바늘이 고착되는 등 치명적인 품질 결함을 유발합니다.
기술적 관점에서 바늘 열은 단순한 표면 마찰을 넘어, 바늘이 원단 조직을 밀어낼 때 발생하는 '단열 압축(Adiabatic compression)'과 바늘 눈(Eye)을 통과하는 봉제사의 '고속 전단 마찰'이 복합적으로 작용하는 물리 현상입니다. 1960년대 합성 섬유의 대중화와 5,000 SPM 이상의 초고속 본봉기가 보급되면서 봉제 산업의 핵심 관리 지표로 부상했습니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 및 기준 |
|---|---|
| 관련 스티치 분류 (ISO 4915) | Class 100(단사 체인), 300(본봉), 400(복사 체인), 500(오버록), 600(커버스티치) |
| 주요 발생 기계 유형 | 고속 본봉기(High-speed Lockstitch), 오버록(Overlock), 인터록(Safety Stitch), 자수기, 바택(Bartack) |
| 대표 검증 모델 | Juki DDL-9000C, Brother S-7300A, Pegasus M900, Yamato VG 시리즈, Siruba 700K |
| 바늘 시스템 (Needle System) | DB×1, DP×5 (본봉), DC×27 (오버록), UY128GAS (인터록/커버), TQ×1 (단추달이) |
| 임계 봉제 속도 | 3,500 - 5,500 SPM (속도 증가에 따라 발열량 지수함수적 상승) |
| 주요 영향 봉제사 | 합성사(Polyester Corespun), 나일론 필라멘트사, 텍스처드사, 고강력사 |
| 주요 영향 원단 | 기능성 스포츠웨어(Synthetic), 데님(Heavy-weight), PVC 코팅 원단, 가죽, 자동차 에어백 |
| 냉각 솔루션 | 에어 니들 쿨러(Air Cooler), 실리콘 오일 탱크(Lubricator), 특수 코팅 바늘(TiN, Teflon) |
| 측정 장비 | 비접촉식 적외선 온도계, 열화상 카메라, 바늘 온도 센서(실험실용) |
¶ 발열 메커니즘 및 열역학적 특성
바늘 열은 크게 네 가지 마찰 지점에서 발생하며, 각 지점의 발열 기여도는 공정 조건에 따라 상이합니다.
- 바늘 끝(Point)과 원단: 바늘이 원단을 뚫고 들어갈 때 발생하는 전단 마찰. 원단의 밀도(Density)가 높을수록 초기 관통 저항이 커지며 발열량이 급증합니다.
- 바늘 몸체(Blade)와 원단: 바늘이 관통된 상태에서 원단 층과의 측면 마찰. 두꺼운 원단(Heavy-duty)이나 다층 봉제 시 접촉 면적이 넓어져 열 축적이 가속화됩니다.
- 바늘 눈(Eye)과 봉제사: 고속으로 통과하는 실과 바늘 눈 내부의 마찰. 실의 꼬임(Twist)이 강하거나 보풀이 많은 경우 마찰 계수가 상승합니다.
- 바늘 홈(Scarf)과 가마/루퍼: 바늘의 홈 부위와 회전 가마(Hook) 또는 루퍼(Looper) 끝단 사이의 미세한 접촉이나 공기 압축에 의한 발열.
물리적 계산 및 데이터: 5,000 SPM 가동 시 바늘은 초당 약 83회 왕복하며, 이때 발생하는 에너지는 순간적으로 바늘 끝 온도를 실온에서 200°C까지 2~3초 내에 도달하게 할 수 있습니다. 바늘의 금속 재질(주로 탄소강)은 열전도율이 높지만, 원단(섬유)은 열전도율이 매우 낮아 발생한 열이 원단으로 분산되지 못하고 바늘 끝에 집중되는 현상이 발생합니다.
¶ 적용 분야 및 공정별 특이사항
- 기능성 액티브웨어 (Activewear): 폴리에스터/스판덱스 혼용률이 높아 열에 매우 취약합니다. 바늘 열 관리 실패 시 원단에 미세한 구멍(Melt Holes)이 발생하여 세탁 후 올 풀림의 원인이 됩니다. 특히 심리스(Seamless) 공정이나 고신축 원단에서는 바늘 열에 의한 탄성사(Spandex) 파손을 방지하기 위해 0.05MPa 이상의 정밀 에어 쿨링이 필수입니다.
- 데님 및 중량물 (Denim/Heavy-duty): 원단이 두껍고 조직이 치밀하여 바늘과의 접촉 면적이 넓습니다. 고속 봉제 시 바늘 온도가 급격히 상승하여 실의 강도를 50% 이상 저하시킵니다. 14oz 이상의 헤비 데님 봉제 시에는 Groz-Beckert의 SAN 5.2와 같은 고부하 전용 바늘 시스템을 사용하여 발열과 바늘 휨을 동시에 제어합니다.
- 자동차 시트 및 에어백 (Automotive): 고강도 나일론사를 사용하므로 열에 의한 실의 물성 변화가 안전 규격에 치명적입니다. 반드시 냉각 장치와 티타늄 코팅 바늘을 병행 사용합니다. 에어백 봉제 시에는 바늘 열로 인한 실의 연화(Softening)가 전개 압력을 견디지 못하게 하므로, 실시간 온도 모니터링 시스템이 도입되기도 합니다.
- 방수 코팅 원단 (Coated Fabrics): 텐트나 가방 등에 사용되는 PVC/PU 코팅지는 열에 의해 코팅막이 녹아 바늘에 점착되므로, 테플론 코팅 바늘 사용이 필수적입니다. 코팅제가 바늘 눈을 막으면 실 장력이 불규칙해져 땀뜀의 직접적인 원인이 됩니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 실 끊어짐 (Thread Breakage)
- 원인: 바늘 열이 실의 융점을 초과하여 섬유 구조 붕괴.
- 해결: 니들 쿨러 에어 압력 상향, 실리콘 오일 급유량 증가, 봉제 속도(SPM) 10~15% 감속. 실의 종류를 열 저항이 강한 코어사(Corespun)로 교체 검토.
- 원단 용융 및 구멍 (Fabric Melting/Pin Holes)
- 원인: 바늘 마찰열이 원단 섬유를 녹여 구멍을 확장시킴.
- 해결: 바늘 호수(Size)를 한 단계 축소(예: #14 → #11), 마찰 계수가 낮은 특수 코팅 바늘(Schmetz BLUKOLD 등) 사용. 원단 유연제 처리를 통해 마찰 저항 감소 유도.
- 땀뜀 (Skipped Stitches)
- 원인: 열 팽창으로 인해 바늘의 미세한 변형이 발생하거나, 실 루프(Loop)가 열에 의해 불규칙하게 형성됨.
- 해결: 티타늄 코팅(PD 코팅) 바늘로 교체하여 열 변형 억제, 바늘과 루퍼/가마의 타이밍을 열 팽창을 고려하여 미세 조정(0.05mm 단위).
- 바늘 오염 및 찌꺼기 고착 (Needle Clogging)
- 원인: 녹은 합성 섬유나 코팅제가 바늘 눈에 고착.
- 해결: 테플론(Teflon) 또는 세라믹 코팅 바늘 사용, 작업 중 주기적인 바늘 세척 또는 교체. 실리콘 오일의 점도(Viscosity)를 350cSt 이상으로 높여 코팅 효과 강화.
- 스티치 수축 (Seam Puckering - Thermal)
- 원인: 봉제 시 열을 받은 실이 냉각되면서 급격히 수축하여 원단을 잡아당김.
- 해결: 저수축사(Low Shrinkage Thread) 사용, 바늘 열 발생 최소화 세팅. 봉제 후 프레싱(Pressing) 공정 전 충분한 냉각 시간 확보.
¶ 품질 검사 및 관리 기준 (QC Standards)
- 용융 흔적 전수 검사: 봉제 라인 배면을 손가락으로 훑어보아 딱딱하게 굳은 부분(Melted Spot)이 있는지 확인 (AQL 1.0 엄격 관리).
- 바늘 온도 측정: 비접촉식 적외선 온도계를 사용하여 가동 직후 바늘 온도를 측정, 관리 임계치(예: 200°C) 준수 여부 확인. (주의: 바늘의 방사율(Emissivity)이 낮으므로 측정 시 보정 필요)
- 인장 강도 잔존율 테스트: 봉제된 실을 추출하여 원사 대비 강도 저하율이 20% 이내인지 확인. 30% 이상 저하 시 바늘 열 관리 실패로 간주.
- 바늘 교체 주기 설정: 고속 공정의 경우 4시간 또는 8시간 단위로 바늘 상태를 점검하고 강제 교체 주기 설정. 바늘 끝의 마모도를 현미경(50배율 이상)으로 정기 점검.
- 바늘 끝 손상 검사: 손톱 끝으로 바늘 끝을 긁어보아 걸리는 느낌(Burr)이 있는지 확인. 열에 의해 약해진 바늘 끝은 쉽게 마모되거나 휠 수 있음.
¶ 공장 실무 용어 및 은어
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 바늘 발열 / 바늘 열 | 표준 기술 용어 |
| 일본어 은어 (JP) | 하리네츠 (針熱, はりねつ) | 현장 고참 기술자들이 가장 많이 사용하는 용어 |
| 베트남어 (VN) | Nhiệt kim | 베트남 현지 공장 관리 표준 용어 |
| 중국어 (CN) | 针热 (Zhēnrè) | 중국 생산 라인 공통 용어 |
| 현장 은어 (KR) | 실 녹음 / 실 탄다 | 바늘 열로 인해 실이 끊어지는 현상을 직관적으로 표현 |
| 장비 용어 | 니들 쿨러 (Needle Cooler) | 바늘 냉각 장치를 통칭 |
| 기타 용어 | 바늘 똥 | 바늘 눈에 녹아붙은 섬유 찌꺼기를 일컫는 현장 은어 |
| 현장 은어 (VN) | Cháy chỉ | 실이 타서 끊어짐을 의미하는 베트남어 현장 용어 |
¶ 장비 세팅 가이드 (Technical Setting)
- 냉각 장치 최적화: 에어 니들 쿨러의 노즐 위치를 바늘 눈(Eye)에서 약 2~3mm 위쪽으로 조준합니다. 공기압은 0.2~0.4MPa가 적당하며, 너무 강하면 실의 루프 형성을 방해하여 땀뜀을 유발할 수 있습니다.
- 바늘 선택 전략:
- Chrome Coating: 일반적인 면사/혼방사 봉제용. 마찰 계수 약 0.15.
- Titanium Nitride (PD): 내마모성이 높고 발열 억제력이 우수하여 고속 대량 생산에 적합. 마찰 계수 약 0.10.
- Teflon/Anti-adhesive: 코팅 원단 및 접착 심지 봉제 시 찌꺼기 고착 방지. 마찰 계수 약 0.05.
- 실리콘 급유 시스템: 실 가이드 경로에 실리콘 오일 컵을 설치하고, 실이 오일을 머금고 바늘을 통과하게 하여 물리적 냉각과 윤활을 동시에 수행합니다. 오일은 무색, 무취의 고순도 실리콘(Dimethyl Silicone Oil)을 사용해야 원단 오염을 방지할 수 있습니다.
- SPM 관리: 원단 테스트 결과 바늘 열 결함이 발견되면, 기계의 최대 속도에서 15% 감속한 지점을 표준 작업 속도로 설정합니다. 예를 들어, 5,000 SPM 기계의 경우 4,200~4,300 SPM이 안정적인 발열 관리 구간입니다.
- 디지털 이송 제어 (Digital Feed): Juki DDL-9000C와 같은 최신 기종에서는 이송 궤적을 최적화하여 바늘이 원단에 머무는 시간(Dwell time)을 단축함으로써 물리적 발열 기회를 원천적으로 줄입니다.
¶ 바늘 코팅 기술의 비교 분석 (Technical Comparison)
| 코팅 종류 | 주요 성분 | 경도 (Vickers) | 마찰 계수 | 주요 용도 |
|---|---|---|---|---|
| 크롬 (Chrome) | Cr | 800-1000 HV | 0.15 | 일반 범용 봉제 |
| 티타늄 (TiN) | Titanium Nitride | 2300-2500 HV | 0.10 | 고속 봉제, 데님, 가죽 |
| 니켈-테플론 | Ni + PTFE | 400-500 HV | 0.05 | 코팅 원단, 접착제 포함 소재 |
| DLC (Diamond-like) | Carbon | 3000+ HV | 0.08 | 초고속 자수, 특수 기능성 소재 |
| 지르코늄 (ZrN) | Zirconium Nitride | 2500-2800 HV | 0.09 | 고부하 산업용 자재 |
¶ 소재별 열적 특성 및 봉제 한계
| 소재 종류 | 융점 (Melting Point) | 열전도율 | 바늘 열 민감도 | 권장 관리 온도 |
|---|---|---|---|---|
| 면 (Cotton) | 해당 없음 (400°C 탄화) | 높음 | 낮음 | 250°C 이하 |
| 폴리에스터 | 250-260°C | 매우 낮음 | 매우 높음 | 180°C 이하 |
| 나일론 6 | 215-225°C | 낮음 | 높음 | 160°C 이하 |
| 나일론 66 | 250-260°C | 낮음 | 높음 | 180°C 이하 |
| 폴리프로필렌 | 160-170°C | 매우 낮음 | 극도로 높음 | 120°C 이하 |
¶ 공정 흐름도 (Mermaid)
graph TD
A[고속 봉제 가동 시작] --> B{바늘 온도 모니터링}
B -- 200도 미만 --> C[정상 스티치 형성]
B -- 200도 이상 임계점 도달 --> D[합성 섬유/봉제사 용융 시작]
D --> E{결함 발생 유형}
E -- 실 끊어짐 --> F[니들 쿨러 점검 및 실리콘 오일 보충]
E -- 원단 구멍 --> G[바늘 호수 하향 및 코팅 바늘 교체]
E -- 바늘 오염 --> H[테플론 바늘 교체 및 SPM 감속]
E -- 땀뜀 발생 --> K[바늘-가마 타이밍 재조정 및 티타늄 바늘 교체]
F & G & H & K --> I[재테스트 및 품질 승인]
I --> C
C --> J[최종 품질 검사/시아게]
subgraph "현장 조치 가이드"
F --> F1[에어 노즐 위치 2-3mm 조정]
G --> G1[티타늄 PD 바늘 적용]
H --> H1[실리콘 오일 점도 상향]
K --> K1[열 팽창 고려 간극 0.05mm 조정]
end
¶ 바늘 형상(Geometry)과 발열의 상관관계
바늘의 형상은 발열량에 직접적인 영향을 미칩니다. - Blade Shape: 바늘 몸체가 가늘어질수록 원단과의 마찰 면적은 줄어들지만, 강도가 약해져 고속 봉제 시 진동과 휨이 발생하여 또 다른 열을 유발할 수 있습니다. - Long Groove: 바늘의 긴 홈은 실이 안착되어 이동하는 통로입니다. 이 홈의 깊이가 충분하지 않으면 실과 원단 사이의 압착 마찰이 심화되어 열이 발생합니다. - Scarf: 가마의 끝이 실 루프를 낚아채는 부위입니다. 이 부위의 형상이 최적화되지 않으면 공기 와류가 발생하거나 가마와의 미세 접촉으로 온도가 상승합니다. - Point Type: 원단 조직을 가르고 들어가는 끝 모양(예: R, RG, FFG, FG)에 따라 초기 관통 저항이 달라지며, 이는 전체 발열량의 약 30%를 결정합니다.
¶ 환경 요인 및 유지보수
- 습도 관리: 공장 내 습도가 너무 낮으면 정전기가 발생하여 섬유 부스러기가 바늘에 더 잘 달라붙고, 이는 마찰열을 가속화합니다. 상대습도 50-60% 유지가 권장됩니다.
- 먼지 제거: 바늘 주변에 쌓인 섬유 먼지는 열 방출을 방해하는 단열재 역할을 합니다. 매 교대 시간마다 에어건을 이용한 청소가 필수적입니다.
- 가마 오일링: 회전 가마의 윤활 상태가 불량하면 가마 자체의 온도가 상승하고, 이는 바늘로 전도되어 바늘 열을 심화시킵니다.
¶ 관련 항목
- 바늘 냉각기 (Needle Cooler): 압축 공기를 이용한 강제 냉각 장치.
- 티타늄 코팅 바늘 (Titanium Coated Needle): 고경도, 저마찰 특수 바늘.
- 실리콘 급유 (Silicone Lubrication): 화학적 마찰 감소 기법.
- SPM (Stitches Per Minute): 재봉기 속도 단위.
- ISO 4915: 국제 스티치 분류 표준.
- 융점 (Melting Point): 소재별 열적 한계 온도.
- Towa 장력계: 실의 동적 장력 변화 측정 도구.
- Groz-Beckert SAN 시리즈: 특정 공정(데님, 니트 등) 전용 특수 바늘 라인업.
- Schmetz SERV 7: 바늘 휨 방지 및 발열 억제 기술이 적용된 바늘 형상.
