¶ 정의 및 개요

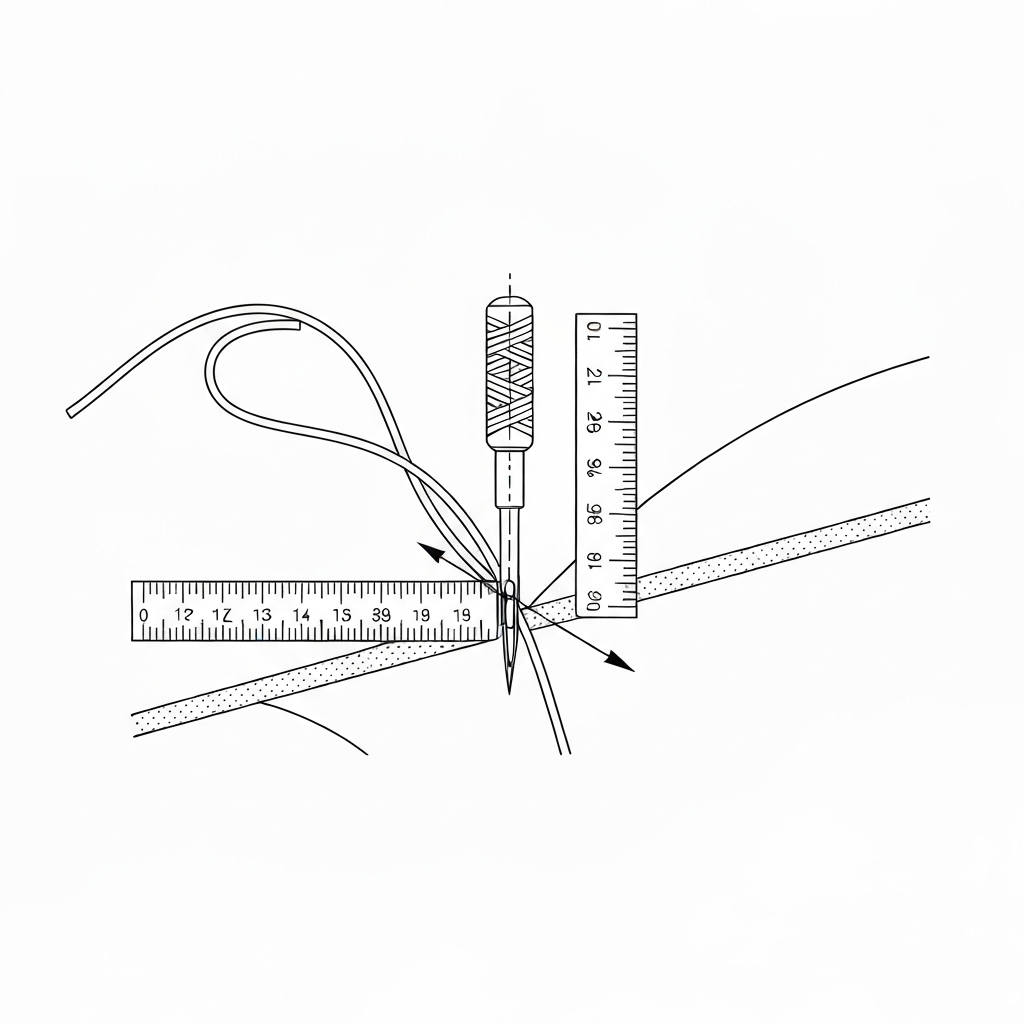

바늘 열 손상 (니들 마크)(Needle Heat Damage)은 고속 산업용 봉제 과정에서 바늘과 원단, 또는 바늘과 봉사(Thread) 사이의 물리적 마찰로 인해 발생하는 열이 원단의 주성분인 합성 섬유의 융점(Melting Point)을 초과하여 발생하는 치명적인 품질 결함입니다.
산업용 재봉기가 4,000 spm(Stitches Per Minute) 이상의 고속으로 가동될 때, 바늘은 원단을 분당 수천 번 관통하며 발생하는 마찰 에너지를 열 에너지로 전환합니다. 이때 바늘의 온도는 순간적으로 200°C에서 최대 350°C까지 상승하며, 이는 폴리에스터(융점 약 250~260°C)나 나일론(융점 약 215~260°C) 원단을 국부적으로 녹이기에 충분한 온도입니다. 이 현상은 원단에 딱딱하게 굳은 구멍을 남기거나, 원사들이 서로 엉겨 붙어 신축성을 상실하게 하며, 심한 경우 봉제선이 뜯어지는 원인이 됩니다.
¶ 기술 사양표
| 항목 | 세부 사양 및 기준 | 비고 |
|---|---|---|
| 관련 ISO 규격 | ISO 4915(스티치 분류), ISO 15487(봉제선 외관 평가) | 품질 관리 및 외관 기준 |
| 주요 발생 장비 | 고속 본봉기, 오버록(Overlock), 인터록, 자동 패턴 재봉기 | 4,500 spm 이상 고속기 |
| 대표 권장 모델 | Juki DDL-9000C, Brother S-7300A, Pegasus MX Series, Siruba 700K | 글로벌 표준 장비 |
| 바늘 시스템 | DB×1, DP×5, DC×27, UY 128 GAS, TV×7 | 기종별 전용 시스템 |
| 바늘 코팅 종류 | Chrome(표준), Ceramic(절연), Titanium(경도/방열), Teflon(마찰저감) | Organ, Schmetz 등 |
| 임계 봉제 속도 | 4,000 spm ~ 6,500 spm | 소재 및 침수에 따라 가변 |
| 주요 발생 소재 | Polyester, Nylon, Lycra(Spandex) 혼방, Microfiber, Cordura | 열가소성 합성섬유 |
| 권장 SPI 범위 | 10 - 16 SPI (땀수가 조밀할수록 마찰 횟수 증가) | 2.54cm당 땀수 |
| 냉각 방식 | Needle Cooler(실리콘 오일), Air Blower(압축 공기), Vortex Tube | 현장 설비 기준 |
| 실리콘 오일 점도 | 350 cSt ~ 500 cSt (미검증: 특수 소재용 1000 cSt 사용 사례 존재) | 윤활 및 냉각용 |
| 에어 블로워 압력 | 0.2 MPa ~ 0.5 MPa | 바늘 끝 집중 분사 |
| 밑실 장력 기준 | 20gf ~ 35gf (Towa 장력계 기준) | 본봉 표준 세팅 |
¶ 물리적·기계적 작동 원리 및 메커니즘
¶ 3.1. 마찰열 발생 메커니즘
바늘 열 손상은 단순한 접촉이 아닌, 바늘이 원단을 관통(Penetration)하고 빠져나오는(Withdrawal) 반복적인 고속 왕복 운동에서 발생하는 '마찰 에너지의 열 에너지 전환' 과정입니다. 바늘의 블레이드(Blade) 표면과 원단 위사/경사의 접촉 면적에서 발생하는 전단 응력(Shear Stress)은 바늘의 표면 온도를 기하급수적으로 높입니다. 특히 고속 본봉기에서 바늘이 원단을 통과하는 속도는 초속 수 미터에 달하며, 이때 발생하는 순간 온도는 금속의 물리적 성질을 변화시킬 정도는 아니나 합성 섬유의 분자 결합을 끊기에는 충분합니다.
¶ 3.2. 열 축적과 플래깅(Flagging) 현상
바늘이 하사점에 도달했다가 상승할 때, 원단이 바늘에 달라붙어 함께 위로 들리는 '플래깅' 현상이 동반되면 바늘과 원단 사이의 마찰 시간은 더욱 길어지고 열 축적(Heat Accumulation)은 가속화됩니다. 특히 고밀도 원단일수록 바늘이 빠져나갈 때의 저항이 커져 온도가 급격히 상승합니다. 이송(Feed) 타이밍이 맞지 않아 바늘이 원단에 머무는 시간이 0.01초만 길어져도 바늘 끝 온도는 약 15~20°C 추가 상승하는 것으로 알려져 있습니다.
¶ 3.3. 소재별 열적 특성
- Polyester: 융점이 약 250~260°C로 비교적 높으나, 열 변형 시작 온도는 낮아 200°C 부근에서도 황변이나 경화가 시작될 수 있습니다.
- Nylon 6: 융점이 약 215~225°C로 낮아 바늘 열 손상에 매우 취약합니다.
- Nylon 6.6: 융점이 약 250~260°C로 에어백 등 고강도 산업용 자재에 사용되나, 고속 봉제 시 임계점을 쉽게 넘습니다.
¶ 적용 분야 및 위험도 분석
- 기능성 스포츠웨어: 래시가드, 사이클링 웨어 등 고탄성 폴리에스터/나일론 소재는 열에 매우 민감합니다. 바늘 열 손상 발생 시 원단 조직이 고정되어, 착용자가 옷을 늘릴 때 해당 부위가 터지는 '팝 아웃(Pop-out)' 현상이 발생합니다.
- 아웃도어 및 텐트: 고밀도 나일론(Cordura 500D/1000D 등) 봉제 시 바늘 열로 인해 방수 코팅(PU/Silicone Coating)이 손상되거나 봉제 구멍이 확장되어 누수(Leaking)의 직접적인 원인이 됩니다.
- 자동차 내장재 (에어백 및 시트): 에어백용 나일론 6.6 소재는 고속 봉제 시 바늘 온도가 300°C를 상회합니다. 바늘 열 손상은 인장 강도를 저하시켜 사고 시 에어백 전개 압력을 견디지 못하고 파열되는 안전 결함으로 이어집니다.
- 속옷 및 파운데이션: 얇은 합성 섬유 소재에서 발생하는 바늘 열 손상은 피부 접촉 시 이물감을 유발하며, Lycra 혼방 소재의 경우 탄성사가 끊어져 올이 풀리는 '런(Run)' 현상을 유발합니다.
¶ 주요 결함 유형 및 해결 방안
¶ 5.1. 원단 융해 및 경화 (Fabric Melting & Hardening)
- 현상: 바늘의 고온이 섬유를 녹여 식으면서 진주알처럼 딱딱하게 굳는 현상입니다. 봉제선 뒷면을 만졌을 때 거친 돌기가 느껴지며, 이는 착용 시 피부 트러블을 유발합니다.
- 원인: 4,500 spm 이상의 과도한 봉제 속도와 냉각 장치 부재가 주원인입니다. 또한, 바늘의 표면 코팅이 마모되어 금속 마찰 계수가 높아진 경우 발생 빈도가 급증합니다.
- 해결: 재봉기 속도를 15~20% 감속(예: 5,000 → 4,000 spm)하고, 바늘 표면 마찰을 줄여주는 실리콘 오일(Needle Lubricant) 공급 장치를 설치합니다. 실리콘 오일은 바늘과 원단 사이의 경계 윤활 작용을 하여 마찰열 발생을 근본적으로 억제합니다.
¶ 5.2. 바늘 구멍 확대 (Enlarged Needle Hole)
- 현상: 열로 인해 원단 조직이 수축하거나 녹아내려 바늘 직경보다 큰 구멍이 형성됩니다. 이는 봉제선이 지저분해 보일 뿐만 아니라, 원단의 인장 강도를 30% 이상 저하시킵니다.
- 원인: 바늘 번수(Size)가 원단 두께에 비해 너무 굵거나(#14 이상), 바늘 끝(Point)의 형상이 원단 섬유를 무리하게 가르는 날카로운 타입일 때 마찰열이 집중됩니다.
- 해결: 바늘 번수를 한 단계 낮추고(예: #14 → #11), 원단 섬유를 가르지 않고 옆으로 밀어내는 볼 포인트(Ball Point, SES/SUK) 바늘을 사용합니다. 또한, 이송 톱니의 높이를 조절하여 원단이 바늘에 머무는 시간을 단축해야 합니다.
¶ 5.3. 봉사 융착 및 단사 (Thread Fusion & Breakage)
- 현상: 바늘 귀(Eye) 부분의 열이 봉사를 녹여 실이 끊어지거나, 녹은 실 찌꺼기가 바늘 귀에 달라붙어 연속 봉제가 불가능해지는 현상입니다.
- 원인: 봉사의 내열성 부족(일반 폴리에스터사 사용) 및 바늘 귀 내부의 마찰열이 원인입니다. 특히 고속 봉제 시 실이 바늘 귀를 통과하는 속도가 매우 빨라 마찰열이 극대화됩니다.
- 해결: 내열 처리가 된 본딩사(Bonded Thread)를 사용하거나, 세라믹 또는 티타늄 코팅 바늘을 사용하여 열 전도율을 낮춥니다. 바늘 귀가 일반 바늘보다 10~20% 더 큰 특수 바늘(예: Schmetz SERV 7)을 사용하면 실과의 마찰 면적을 줄일 수 있습니다.
¶ 5.4. 땀뜀 현상 (Skipped Stitches)
- 현상: 바늘 홈(Scarf)에 녹은 섬유 찌꺼기가 고착되어 루퍼(Looper)나 가마(Hook)가 실 고리(Loop)를 정확히 낚아채지 못해 땀이 건너뛰는 현상입니다.
- 원인: 원단에서 녹아 나온 폴리머 성분이 바늘의 온도가 낮아지는 순간 바늘 홈에 강력하게 접착됩니다. 이는 가마와의 타이밍을 미세하게 어긋나게 만듭니다.
- 해결: 바늘을 주기적으로 교체(현장 기준 4~8시간 단위)하고, 에어 블로워를 설치하여 바늘 끝의 이물질을 상시 제거합니다. 가마의 장력을 Towa 장력계 기준 25gf 내외로 정밀하게 재설정하여 루프 형성을 안정화합니다.
¶ 5.5. 봉제선 번들거림 (Seam Glazing)
- 현상: 노루발 압력과 바늘 열이 결합하여 봉제선 주위가 다림질한 것처럼 번들거리는 현상입니다. 주로 어두운 색상의 합성 섬유에서 두드러지게 나타납니다.
- 원인: 노루발의 금속 면이 바늘 주위의 열을 흡수하여 원단 표면을 압착하기 때문입니다. 과도한 노루발 압력(3kgf 이상)이 열 변형을 가속화합니다.
- 해결: 노루발 압력을 최소화(약 1.5kgf 이하)하고, 테플론(Teflon) 노루발을 사용하여 마찰열 발생 및 열 전달을 억제합니다. 또한 침판(Needle Plate)의 구멍 크기를 바늘 직경에 최적화하여 원단의 들뜸을 방지합니다.
¶ 품질 검사 및 판정 기준
- 육안 검사 (Visual Inspection): 1,000 Lux 이상의 밝은 조명 아래에서 봉제선을 따라 원단이 번들거리거나(Glazing), 바늘 구멍 주위가 검게 변색되었는지 확인합니다.
- 촉감 테스트 (Tactile Test): 봉제 부위를 손가락 끝으로 가볍게 쓸었을 때, 녹은 섬유로 인해 까칠까칠하거나 딱딱한 느낌(Hard spot)이 있는지 확인합니다. (AQL 1.0~1.5 중결함 적용)
- 신축 복원력 테스트: 스트레치 원단의 경우 봉제선을 최대치로 당겼을 때, 바늘 구멍 부위에서 '드르륵' 소리가 나며 원단이 미어지는지(Seam Slippage) 확인합니다.
- 현미경 검사 (Microscopic Analysis): 고부가가치 제품의 경우 20배율 이상의 확대경으로 섬유 가닥의 끝단이 둥글게 녹아(Mushrooming) 있는지 확인합니다.
- 인장 강도 테스트 (ASTM D5034): 봉제된 시편을 인장 시험기에 걸어 바늘 열 손상이 없는 부위와 비교하여 강도 저하율이 10%를 초과하는지 측정합니다.
¶ 글로벌 공장 현장 은어 및 용어
| 언어 | 용어 | 현장 활용 및 의미 |
|---|---|---|
| 한국어 (KR) | 니들 마크 | 바늘 열로 인해 생긴 모든 흔적을 통칭하는 가장 보편적인 용어. |
| 한국어 (KR) | 원단 녹음 | 합성 섬유가 열에 의해 변형된 상태를 작업자에게 직접적으로 지시할 때 사용. |
| 일본어 (JP) | 하리야케 (針焼け) | '바늘에 타다'라는 뜻으로, 열 손상으로 인한 변색이나 융해를 의미함. |
| 일본어 (JP) | 메토비 (目飛び) | 열 손상 찌꺼기로 인해 발생하는 땀뜀(Skipped Stitch) 현상을 지칭. |
| 베트남어 (VN) | Cháy kim | '바늘 타다'. 베트남 봉제 라인에서 열 손상을 부르는 표준 용어. |
| 베트남어 (VN) | Lỗ kim to | 열로 인해 바늘 구멍이 커진 상태를 의미함. |
| 중국어 (CN) | 针焦 (Zhēn jiāo) | 바늘 열로 인해 원단이 그을리거나 탄 상태. |
| 중국어 (CN) | 熔孔 (Róng kǒng) | 열에 의해 원단에 구멍이 녹아내린 현상. |
¶ 장비 세팅 및 예방 가이드
- 니들 쿨링 시스템(Needle Cooling System): 실리콘 오일 탱크를 점검하고, 바늘실이 통과하는 펠트(Felt)가 오일에 충분히 적셔져 있는지 확인합니다. 이는 바늘 온도를 약 30~50°C 낮추는 효과가 있습니다.
- 특수 코팅 바늘 채택: 일반 크롬(Chrome) 바늘 대신 마찰 계수가 낮은 테플론(Teflon) 코팅이나 열 발산이 빠른 티타늄(Titanium) 코팅 바늘을 사용합니다. (예: Organ PD, Schmetz KN)
- 바늘 포인트 선정: 원단 조직의 손상을 최소화하기 위해 섬유를 가르지 않는 FFG/SES(Light Ball Point) 또는 FG/SUK(Medium Ball Point) 타입을 선택합니다.
- 이송 타이밍(Feed Timing) 최적화: 바늘이 원단 내부에 머무는 시간을 최소화하기 위해 피드 독(Feed Dog)의 상승 및 하강 타이밍을 정밀하게 조정합니다. 바늘이 상승하기 직전에 이송이 시작되도록 세팅하는 것이 유리합니다.
- 에어 노즐 설치: 재봉기 헤드에 소형 에어 노즐을 장착하여 바늘 구멍(Eye) 부위에 상시 압축 공기를 분사함으로써 강제 냉각을 실시합니다. 이는 특히 자동 패턴 재봉기에서 필수적입니다.
- 바늘 굵기(Gauge) 최적화: 원단 두께에 비해 너무 굵은 바늘은 마찰 면적을 넓혀 열 발생을 가속화합니다. 가능한 가장 가는 번수의 바늘을 사용하되, 바늘의 휨(Deflection)이 발생하지 않는 임계점을 찾아야 합니다.
¶ 실전 트러블슈팅 (현장 기술자 노하우)
- 증상: 봉제 중 실이 자꾸 끊어지고 바늘 끝에 하얀 가루가 묻어남
- 진단: 전형적인 바늘 열 손상 초기 증상. 하얀 가루는 녹은 폴리에스터 찌꺼기임.
- 조치: 즉시 바늘을 교체하고, 실리콘 오일 공급 장치의 오일 잔량을 확인하십시오. 속도를 500 spm 단위로 낮추며 증상이 사라지는 지점을 찾으십시오. 바늘을 만졌을 때 손을 델 정도로 뜨겁다면 에어 냉각 장치 추가가 필요합니다.
- 증상: 원단 뒷면에 딱딱한 돌기가 만져짐
- 진단: 바늘이 내려갈 때 녹은 섬유가 밑실(Bobbin Thread)과 함께 엉겨 붙어 굳은 현상.
- 조치: 가마(Hook) 부위의 먼지를 제거하고, 바늘의 Scarf(홈) 부위에 코팅이 벗겨졌는지 확인하십시오. 코팅이 벗겨진 바늘은 마찰열이 2배 이상 빠르게 상승합니다. 밑실 장력을 5gf 정도 높여 루프를 더 타이트하게 형성시키는 것도 방법입니다.
- 증상: 특정 구간(커브 등)에서만 열 손상 발생
- 진단: 작업자가 커브 구간에서 원단을 당기거나 밀 때 바늘과의 측면 마찰이 증가함.
- 조치: 노루발 압력을 낮추고, 작업자에게 원단을 무리하게 끌지 않도록 교육하십시오. 커브 구간에서 자동으로 속도가 줄어드는 프로그램 기능(Juki DDL-9000C 등에서 설정 가능)을 활용하십시오.
¶ 국가별 실무 차이 상세 비교
| 구분 | 한국 공장 (KR) | 베트남 공장 (VN) | 중국 공장 (CN) |
|---|---|---|---|
| 기기 선호도 | Juki, Brother 최신 자동사절기 | Pegasus, Siruba 등 내구성 위주 | Jack, Hikari 등 로컬 고속 브랜드 |
| 바늘 관리 | 1일 2회 정기 교체 권장 | 바늘 파손 시 또는 불량 발견 시 교체 | 고강도 티타늄 바늘로 장시간 사용 |
| 냉각 방식 | 실리콘 오일 + 에어 블로워 병행 | 주로 실리콘 오일 펠트 사용 | 고속용 특수 코팅 바늘 의존도 높음 |
| 품질 기준 | 육안 및 촉감 100% 전수 검사 | 라인 QC에 의한 샘플링 검사 | 생산량 대비 불량률(%) 관리 |
| 선호 세팅 | 정밀한 장력 조절(Towa 사용) | 고속 생산을 위한 강한 이송 압력 | 극단적인 고속(6,000spm+) 세팅 |
¶ 공정 흐름도 (Mermaid)
graph TD
A[고속 봉제 공정 시작] --> B{봉제 속도 확인}
B -- 4,000 spm 이상 --> C[바늘-원단 마찰 극대화]
B -- 4,000 spm 미만 --> D[정상 마찰 범위]
C --> E{원단 소재 확인}
E -- 천연 섬유 (Cotton/Linen) --> F[열 손상 위험 낮음]
E -- 합성 섬유 (Poly/Nylon) --> G[바늘 온도 250°C 이상 도달]
G --> H[섬유 융점 초과 및 분자 구조 파괴]
H --> I[니들 마크 및 융착 발생]
I --> J{품질 검사 / QC}
J -- 불합격 (Major Defect) --> K[속도 하향 및 니들 쿨러 장착]
J -- 합격 (Pass) --> L[완제품 공정 이동]
K --> M[바늘 코팅 사양 변경]
M --> A
L --> N[출하]
¶ 관련 항목
- 니들 쿨러 (Needle Cooler): 바늘 온도를 제어하기 위한 필수 부가 장치.
- 볼 포인트 바늘 (Ball Point Needle): 니트 및 합성 섬유 봉제 시 섬유 절단을 방지하는 바늘 형태.
- 실리콘 오일 (Silicone Oil): 봉사와 바늘의 마찰을 줄여주는 윤활제.
- 가소성 (Thermoplasticity): 열을 가하면 녹고 식으면 굳는 합성 섬유의 특성.
- SPI (Stitches Per Inch): 인치당 땀수. 땀수가 높을수록 열 발생 빈도가 증가함.
- 바늘 코팅 (Needle Coating): 마찰 계수를 낮추기 위한 티타늄, 크롬, 세라믹 등의 표면 처리 기술.
- 플래깅 (Flagging): 봉제 시 원단이 바늘을 따라 위로 들리는 현상으로, 마찰열을 증가시키는 주요 원인.
- ISO 15487: 봉제 제품의 외관 및 솔기 품질 평가에 관한 국제 표준.
- Towa 장력계: 밑실 및 윗실의 장력을 수치화하여 측정하는 정밀 도구.
