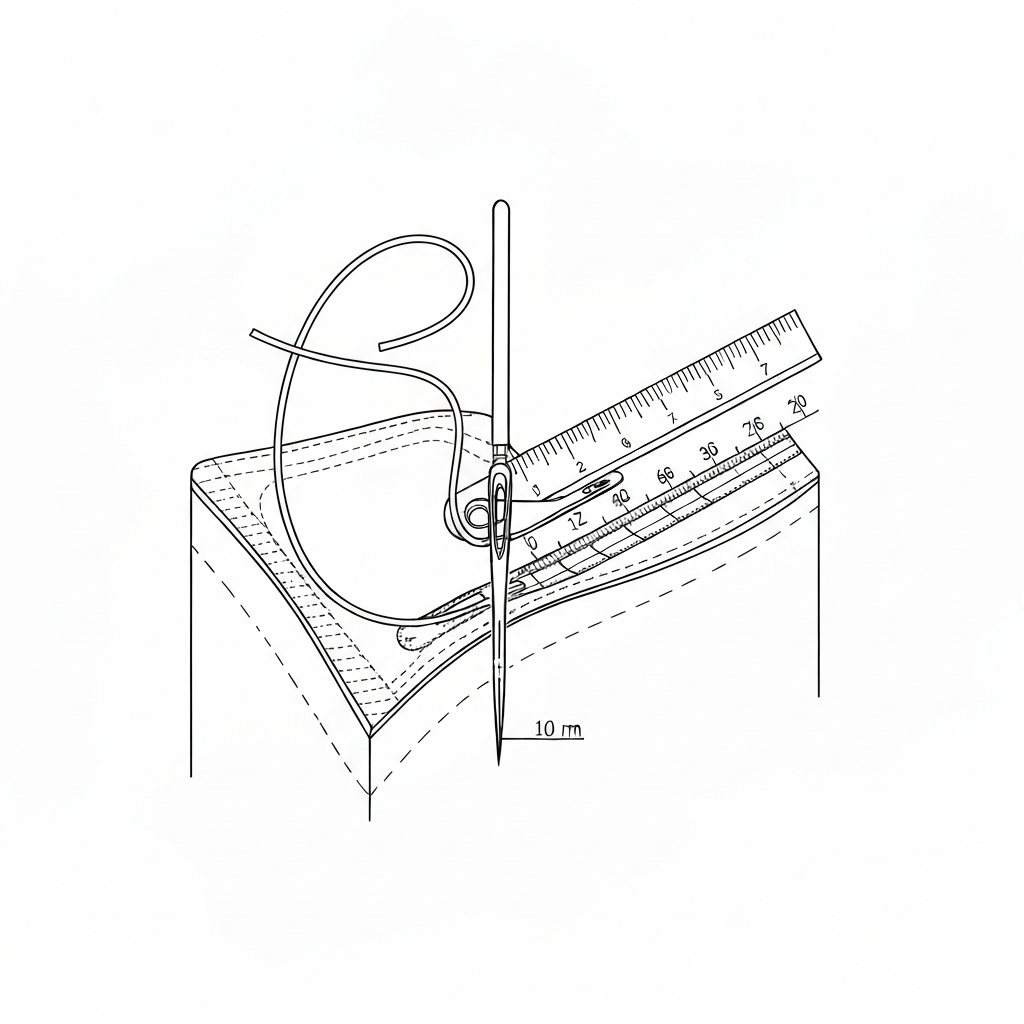

그림 1: 산업용 재봉기 바늘이 고밀도 직물을 관통하며 형성된 표준 바늘 구멍의 확대 모습. 바늘의 선단 형상에 따라 구멍의 기하학적 구조가 결정된다.
¶ 정의 및 기술적 개요
바늘 구멍(Needle Hole)은 봉제 공정 중 재봉기 바늘이 원단을 수직 또는 경사 방향으로 관통하면서 발생하는 물리적인 천공(Perforation)을 의미한다. 산업용 봉제 기술에서 바늘 구멍은 단순한 구멍 이상의 복합적인 기술적 의미를 내포한다.
첫째, 스티치 형성의 필수 통로이다. ISO 4915 표준에 따른 모든 스티치(Class 100~600)는 바늘이 원단을 관통하여 상사(Needle Thread)를 하부로 전달하고, 루퍼(Looper)나 북집(Bobbin Case)의 실과 교차(Interlooping/Interlacing)되는 과정을 거친다. 이때 바늘 구멍은 실이 통과하는 궤적을 결정하며, ISO 4915에서 정의하는 각 스티치 유형의 기하학적 구조를 완성하는 기점이 된다. 품질 관리 측면에서 이 바늘 구멍의 간격(Pitch)과 정렬 상태는 제품의 치수 안정성에 직결된다.
둘째, 품질 관리(QC)의 핵심 지표이다. 원단 조직의 손상(Needle Cutting), 오봉제 수정 후 남는 바늘 구멍 잔류 현상, 고속 봉제 시 마찰열로 인한 융착(Heat Melting) 등은 모두 바늘 구멍의 상태와 직결된다. 특히 고밀도 기능성 원단, 가죽, 에어백 소재에서는 바늘 구멍의 크기와 밀도가 제품의 인장 강도 및 안전성을 결정짓는 결정적 요소가 된다.
[물리적 형성 원리] 바늘 구멍은 바늘의 선단(Point)이 원단의 경사(Warp)와 위사(Weft) 혹은 편물(Knit)의 루프 사이를 물리적으로 밀어내거나(Displacement), 강제로 절단(Cutting)하며 형성된다. 이상적인 봉제는 바늘이 원단 사(Yarn)를 손상시키지 않고 사이를 벌리며 지나가는 것이며, 바늘이 빠져나간 후 원단의 탄성 회복력(Elastic Recovery)에 의해 바늘 구멍이 최소화되어야 한다.
¶ 기술 사양 및 기준 데이터
| 항목 | 세부 사양 및 상세 기준 | 기술적 근거 및 비고 |
|---|---|---|
| 관련 스티치 (ISO 4915) | Class 100, 301, 401, 504, 514, 602, 605 | 스티치 구조별 바늘 구멍 간격 및 밀도 상이 |
| 주요 장비 모델 | Juki DDL-9000C, Brother S-7300A, Pegasus EX5200, Siruba 700K | 디지털 피드 및 액티브 장력 제어 시스템 탑재 |
| 바늘 시스템 (System) | DB×1, DP×5, DC×27, UY 128 GAS, TV×7 | 장비의 행정(Stroke) 및 샹크 규격에 따른 분류 |
| 바늘 굵기 (Nm/Size) | Nm 55(#7) ~ Nm 180(#24) | 원단 중량(GSM) 및 실 번수(Ticket No.)에 비례 |
| 침판 바늘 구멍 직경 | 1.2mm, 1.4mm, 1.6mm, 2.0mm, 2.5mm | 바늘 직경의 1.5~2.0배 (Flagging 방지 임계치) |
| 표준 SPI 범위 | 7 SPI (Heavy) ~ 22 SPI (Extra Light) | 1인치당 바늘 구멍 개수 (땀수) |
| 최대 봉제 속도 | 5,000 spm (본봉) / 8,500 spm (오버록) | 속도 증가 시 바늘 온도 지수함수적 상승 |
| 바늘 온도 한계치 | 150°C (권장) / 250°C (융착 임계점) | 합성섬유(Polyester/Nylon)의 열가소성 고려 |
| 실 장력 (Tension) | 80gf ~ 150gf (Towa 게이지 기준) | 장력 과다 시 바늘 구멍의 타원형 변형 유발 |
| 이송 톱니 피치 | 0.8mm ~ 1.6mm | 톱니 자국(Feed Mark)과 바늘 구멍 간섭 관리 |
¶ 산업별 적용 분야 및 특이사항
그림 2: 아웃도어 의류의 심실링 처리된 바늘 구멍(좌)과 가죽 가방의 사선 바늘 구멍(우). 산업별로 요구되는 바늘 구멍의 특성이 상이하다.
¶ 3.1. 기능성 아웃도어 및 방수 의류
고어텍스(Gore-Tex)와 같은 라미네이팅 원단에서 바늘 구멍은 잠재적인 누수 경로이다. * 심실링(Seam Sealing): 봉제 후 바늘 구멍을 완전히 밀폐하기 위해 열가압 테이핑 처리를 한다. 테이프의 접착 폭은 바늘 구멍 중심에서 좌우로 최소 8mm(총 16mm~20mm) 이상 확보되어야 한다. 이때 실링 온도는 보통 400°C~600°C(노즐 온도 기준), 압력은 30~50 psi로 설정하여 바늘 구멍 사이로 접착제가 충분히 침투하게 한다. * 바늘 선정: 바늘 구멍 크기를 최소화하기 위해 Nm 65~75(#9~#11)의 가는 바늘을 사용하며, 원단 코팅막 손상을 줄이기 위해 마이크로 포인트(SPI 포인트)를 선호한다.
¶ 3.2. 다운 자켓 (Down-proof)
충전재(Down/Feather)가 바늘 구멍을 통해 유출되는 현상을 방지하는 것이 핵심이다. * 열 관리: 고속 봉제 시 바늘 열에 의해 원단 바늘 구멍이 미세하게 녹아 커지는 현상을 방지하기 위해 바늘 냉각 장치(Needle Cooler)와 실리콘 오일 도포가 필수적이다. 냉각 에어 압력은 0.2MPa 이상을 유지해야 효과가 있다. * 바늘 포인트: 원단 사를 끊지 않고 밀어내는 SES(Light Ball Point)를 사용하여 세탁 후에도 바늘 구멍이 벌어지지 않게 관리한다.
¶ 3.3. 가죽 및 합성 피혁 (Leather Goods)
가죽은 직물과 달리 복원력이 없어 바늘 구멍이 영구적인 물리적 흔적으로 남는다. * 커팅 포인트(Cutting Point): 바늘이 원단을 베어내며 통과한다. LR(사선), LL(직선), S(원형), DIA(다이아몬드) 포인트에 따라 바늘 구멍의 형상이 달라지며, 이는 스티치의 심미적 외관을 결정한다. 명품 가방 제조 시에는 3.0mm~4.0mm의 일정한 바늘 구멍 간격을 유지하는 것이 브랜드 아이덴티티의 핵심이다. * 수정 불가성: 오봉제 시 해당 패널은 전량 폐기해야 하므로, 바늘 구멍의 위치 정밀도가 극도로 요구된다.
¶ 3.4. 자동차 안전 부품 (Airbag & Seat)
에어백 전개 시 바늘 구멍의 밀도와 원단 손상률은 탑승자의 생명과 직결된다. * 데이터 모니터링: Dürkopp Adler 등 하이엔드 장비는 봉제 중 바늘 구멍에 가해지는 부하와 실 소비량을 실시간으로 측정하여 불량 바늘 구멍 발생 시 라인을 즉시 정지시킨다. 에어백용 바늘은 보통 Nm 120~140의 굵은 규격을 사용하며, 바늘 구멍 주위의 섬유 손상을 방지하기 위해 특수 코팅된 바늘을 사용한다.
¶ 3.5. 데님 및 고중량 작업복 (Heavy Duty)
데님 봉제 시에는 여러 겹이 겹치는 '두꺼운 부위(Thick seam)'에서 바늘 구멍 품질이 급격히 저하된다. * 바늘 휨 방지: 14oz 이상의 데님 봉제 시 바늘이 휘어지면서 바늘 구멍이 불규칙하게 형성되거나 침판을 때리는 현상이 발생한다. 이를 방지하기 위해 바늘의 허리 부분이 보강된 'Serv 7' 타입의 바늘을 사용하여 바늘 구멍의 직진성을 확보한다. * 장력 설정: 데님용 20번 합연사를 사용할 경우, Towa 게이지 기준 하사 장력을 250gf~300gf로 높게 설정하여 바늘 구멍 내부에서 실이 단단히 결속되도록 유도한다.
¶ 주요 결함 유형 및 정밀 해결 방안
¶ 4.1. 니들 커팅 (Needle Cutting / 원단 사 절단)
- 현상: 바늘이 원단 조직(Yarn)을 밀어내지 못하고 끊어버려 봉제선을 따라 바늘 구멍이 커지거나 원단이 미어짐. 특히 싱글 저지(Single Jersey) 니트에서 치명적이다.
- 원인: 바늘 끝(Point) 마모, 원단 대비 과도한 바늘 호수, 고속 봉제 시 열에 의한 섬유 취화.
- 해결: 볼 포인트(SES/SUK) 바늘로 교체. SES는 가는 니트, SUK는 굵은 니트 및 고탄성 소재에 적합하다. 바늘 교체 주기를 4~8시간 단위로 설정하며, 원단 유연제 처리를 통해 섬유 간 마찰을 줄여 바늘이 부드럽게 침투하도록 한다.
¶ 4.2. 바늘 구멍 잔류 현상 (Pinhole / 수정 흔적)
- 현상: 오봉제 수정(Rip-out) 후 실을 제거했으나 원단에 바늘 구멍 흔적이 영구적으로 남는 현상.
- 원인: 고밀도 직물(High-density Woven)의 물리적 변형, 바늘 굵기 선정 오류.
- 해결: 수정 봉제 최소화. 발생 시 스팀 프레싱(Steam Pressing)을 통해 섬유 조직의 재배열을 유도한다. 현장에서는 손톱이나 매끄러운 도구로 바늘 구멍 주위를 문질러 조직을 메우기도 한다. (미검증: 초음파 진동을 이용한 조직 복원 장치 사용 시 80% 이상 복구 가능).
¶ 4.3. 열 융착 바늘 구멍 (Heat Melting)
- 현상: 폴리에스터, 나일론 등 합성 섬유 봉제 시 바늘 마찰열(최대 300°C 이상)로 인해 바늘 구멍 주변이 녹아 딱딱해지거나 커짐.
- 원인: 4,000 spm 이상의 과도한 속도, 바늘 코팅 불량, 실의 유제 부족.
- 해결: 봉제 속도를 15~20% 하향 조정하고, 테플론(Teflon) 또는 세라믹 코팅 바늘을 사용한다. 실리콘 오일(점도 200 cSt)을 실에 도포하여 냉각 효과를 극대화한다.
¶ 4.4. 스티치 퍼커링 (Stitch Puckering)
- 현상: 바늘 구멍을 중심으로 원단이 수축하거나 우글거림.
- 원인: 바늘 구멍 대비 실이 너무 굵거나, 침판 바늘 구멍이 너무 커서 원단이 아래로 빨려 들어가는 플래깅(Flagging) 현상 발생.
- 해결: 침판 바늘 구멍 직경을 바늘 직경의 1.5배로 최적화한다. 얇은 원단일수록 작은 침판 바늘 구멍(1.2mm 이하)을 사용하고, 노루발 압력을 1.5kgf 수준으로 낮춘다.
¶ 4.5. 바늘 휨에 의한 부정형 바늘 구멍 (Needle Deflection)
- 현상: 바늘 구멍의 모양이 원형이 아닌 찢어진 형태가 되거나, 스티치 라인이 지그재그로 형성됨.
- 원인: 바늘이 원단의 저항을 이기지 못하고 휘어짐, 바늘 가드(Needle Guard) 세팅 불량.
- 해결: 바늘의 강성을 높인 특수 합금 바늘을 사용하고, 루퍼의 바늘 가드가 바늘을 적절히 지지하도록 0.05mm 간격으로 정밀 세팅한다.
¶ 4.6. 오일 오염 바늘 구멍 (Oil Stained Hole)
- 현상: 바늘 구멍 주위에 검은색 또는 투명한 기름 얼룩이 발생함.
- 원인: 바늘대(Needle Bar)의 과도한 급유, 실 가이드의 오염.
- 해결: 비급유식(Dry-head) 재봉기를 사용하거나, 바늘대 펠트(Felt)를 교체하여 과도한 오일 유출을 차단한다.
¶ 품질 검사 및 관리 기준 (QC)
- 육안 및 인장 검사: 봉제선을 좌우로 약 3kgf의 힘으로 당겨 바늘 구멍 주위의 사(Yarn)가 끊어졌는지 확인한다.
- 라이트 박스 테스트 (Light Box Test): 다운 제품의 경우, 암실에서 라이트 박스 위에 제품을 올려 바늘 구멍을 통해 빛이 새어 나오는지 확인한다. 빛의 점이 일정 크기 이상이면 '털 빠짐' 불량으로 간주한다.
- 확대경 검사 (Magnifier Check): 10배율 확대경을 통해 바늘 구멍의 형상을 관찰한다. 바늘 구멍 주위가 검게 탔거나(융착), 실이 끊겼는지(커팅) 정밀 판독한다.
- AQL(Acceptable Quality Level) 기준:
- 치명 결함(Critical): 에어백, 방수복의 바늘 구멍 손상 (0% 허용).
- 주요 결함(Major): 다운 자켓의 털 빠짐 유발 바늘 구멍 (AQL 1.0).
- 경미 결함(Minor): 일반 의류의 미세 바늘 구멍 잔류 (AQL 2.5).
¶ 현장 은어 및 국가별 용어 비교
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 바늘빵 | Baneul-ppang | 오봉제 후 남은 흉측한 바늘 구멍을 비하하는 현장 은어 |
| 한국어 (KR) | 지짐이 | Jijimi | 바늘 열에 의해 원단이 녹아 바늘 구멍이 커진 상태 |
| 한국어 (KR) | 메우기 | Me-u-gi | 바늘 구멍을 스팀이나 손톱으로 문질러 없애는 작업 |
| 일본어 (JP) | 하리아나 | Hari-ana (針穴) | 바늘 구멍의 표준어 및 현장 용어 |
| 일본어 (JP) | 메토비 | Metobi (目飛び) | 땀뜀으로 인해 실은 없고 바늘 구멍만 난 상태 |
| 베트남어 (VN) | Lỗ kim | Lo kim | 바늘 구멍 (표준 용어) |
| 베트남어 (VN) | Bể sợi | Be soi | 니들 커팅(원단 사 절단)을 지칭하는 현장 용어 |
| 베트남어 (VN) | Cháy vải | Chay vai | 바늘 열에 의해 원단이 탄 바늘 구멍 자국 |
| 중국어 (CN) | 针孔 | Zhēnkǒng | 바늘 구멍 (표준 용어) |
| 중국어 (CN) | 破针 | Pò zhēn | 바늘에 의해 원단이 파손된 상태 |
¶ 장비 세팅 가이드 (Technical Setting)
- 바늘 포인트 선정 매트릭스:
- R 포인트: 일반 직물(Woven), 셔츠, 수트. 바늘 구멍이 원형으로 형성됨.
- SES 포인트: 가는 니트, 티셔츠, 속옷. 섬유를 밀어내어 바늘 구멍 최소화.
- SUK 포인트: 굵은 니트, 데님(스트레치), 코르셋. 큰 볼 포인트로 사 절단 방지.
- SPI 포인트: 고밀도 직물, 마이크로 파이버, 코팅 원단. 매우 날카로운 끝으로 바늘 구멍 직경 최소화.
- 침판(Throat Plate) 매칭:
- 바늘 #9 → 침판 바늘 구멍 1.2mm
- 바늘 #11 → 침판 바늘 구멍 1.4mm
- 바늘 #14 → 침판 바늘 구멍 1.6mm
- 바늘 #20 이상 → 침판 바늘 구멍 2.5mm 이상
- 이송 시스템 최적화: 얇은 원단(10D~20D Nylon)의 경우 톱니 높이를 0.7mm로 낮추고, 노루발 압력을 1.5kgf 이하로 세팅하여 바늘 구멍 주변의 물리적 스트레스를 최소화한다.
¶ 공정 흐름도 (Mermaid)
¶ 실전 트러블슈팅 (Master's Tips)
- 증상: 바늘 구멍이 타원형으로 길게 늘어남
- 진단: 이송 타이밍(Feed Timing)이 바늘과 동기화되지 않음. 바늘이 원단에 박혀 있는 상태에서 톱니가 원단을 밀기 시작함.
- 조치: 톱니가 내려가는 타이밍을 바늘이 원단을 완전히 빠져나온 직후로 미세 조정(Timing Adjustment)한다. Juki DDL-9000C의 경우 패널에서 피드 타이밍을 -5도~-10도 가량 늦춘다.
- 증상: 특정 구간(두꺼운 부위)에서만 바늘 구멍이 커짐
- 진단: 원단 겹침 부위에서 바늘이 굴곡을 만나 휘어지며 침판 바늘 구멍 벽을 타격함.
- 조치: '디지털 피드' 기능을 활용하여 해당 구간에서만 속도를 자동으로 줄이거나, 바늘의 강성을 높인 '초경 바늘'을 사용한다.
- 증상: 바늘 구멍 주위에 미세한 검은 얼룩
- 진단: 바늘 마찰열로 인해 실의 코팅제나 원단의 염료가 탄화됨.
- 조치: 바늘을 크롬 코팅에서 티타늄(Titanium) 코팅으로 교체하고, 실리콘 오일 공급량을 늘린다.
¶ 대체 기법과의 비교: 봉제 vs 무봉제 (Bonding)
| 비교 항목 | 바늘 구멍 봉제 (Stitching) | 무봉제 웰딩 (Bonding/Welding) |
|---|---|---|
| 구조적 특징 | 바늘 구멍을 통한 물리적 결합 | 접착제 또는 열 융착을 통한 화학적 결합 |
| 장점 | 높은 인장 강도, 모든 소재 적용 가능 | 바늘 구멍이 없어 완벽한 방수 가능 |
| 단점 | 바늘 구멍으로 인한 누수 위험 | 소재 제한(합성섬유 위주), 박리 위험 |
| 비용 | 상대적으로 저렴함 | 고가의 설비 및 접착 필름 필요 |
¶ 관련 항목
- 니들 커팅 (Needle Cutting): 바늘에 의한 원단 사 절단 현상.
- 심실링 (Seam Sealing): 바늘 구멍 밀폐 기술.
- 땀수 (SPI): 바늘 구멍의 선밀도.
- 플래깅 (Flagging): 바늘 구멍 품질을 저하시키는 원단의 상하 진동 현상.
- 침판 (Throat Plate): 바늘 구멍의 하부 지지 및 가이드 부품.
