¶ 개요
바늘번호(Needle Size)는 산업용 재봉기 바늘의 굵기를 나타내는 표준 규격입니다. 이는 바늘의 몸통(Blade) 직경을 측정하여 결정되며, 봉제 공정에서 원단의 두께, 밀도, 그리고 사용하는 실의 번수(Thread Size)에 최적화된 관통력을 제공하고 안정적인 스티치 형성을 보장하는 가장 기초적인 기술 지표입니다. 바늘번호의 선택은 단순히 구멍의 크기를 결정하는 것을 넘어, 가마(Hook)와의 타이밍, 실의 장력 변화, 원단 손상(Needle Cut) 방지 등 품질 전반에 직접적인 영향을 미칩니다.
물리적 메커니즘 관점에서 바늘번호는 '관통 저항'과 '열 방산'의 균형을 맞추는 핵심 요소입니다. 바늘이 원단을 통과할 때 발생하는 마찰 에너지는 바늘의 표면적(굵기)에 비례하며, 이는 고속 봉제 시 바늘의 온도를 200°C~300°C까지 상승시킵니다. 적절한 바늘번호 선택은 이러한 열 발생을 억제하고, 원사(Yarn)의 물리적 절단을 방지하는 유일한 방법입니다. 최근에는 초음파 융착이나 본딩과 같은 무침(Needle-less) 봉제 기법이 대두되고 있으나, 인장 강도와 유연성이 요구되는 고품질 의류 및 가방 제조에서는 여전히 바늘을 이용한 기계적 결합이 표준이며, 이때 바늘번호는 공정 설계의 출발점이 됩니다.
¶ 정의 및 규격 체계
바늘번호는 크게 두 가지 시스템으로 표기됩니다. - Nm (Metric Size): 유럽 표준 규격(DIN 5325 기반)으로, 바늘 기둥(Blade) 중간 부분의 직경을 1/100mm 단위로 표시합니다. (예: Nm 90은 직경이 0.9mm임을 의미). 이는 미터법을 사용하는 독일의 Groz-Beckert와 Schmetz 사에 의해 세계적인 표준으로 정착되었습니다. - Number (Singer/US Size): 과거 싱거(Singer) 사에서 정립한 규격으로, 숫자가 작을수록 가늘고 클수록 굵습니다. (예: #14). 미국 및 아시아권 현장에서 여전히 강력한 관습으로 남아 있습니다. - 상호 관계: Nm 90은 Singer #14와 동일하며, 현장에서는 보통 두 규격을 병기하거나 "14호"와 같이 호칭합니다.
물리적·기계적 작동 원리: 바늘이 하강할 때, 바늘의 굵기는 원단 조직을 밀어내는 공간(Displacement)을 결정합니다. 바늘이 너무 굵으면 원사 사이의 공간을 과도하게 벌려 '심 퍼커링(Seam Puckering)'을 유발하고, 너무 가늘면 고속 회전하는 가마(Hook)의 끝이 실 루프(Loop)를 낚아챌 때 바늘이 휘어지는 '디플렉션(Deflection)' 현상이 발생하여 땀뜀(Skip Stitch)이 생깁니다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 100, 300, 400, 500, 600 전 계열 | 모든 스티치 유형에 적용 |
| 주요 재봉기 모델 | Juki DDL-9000C, Brother S-7300A, Siruba 700K, Pegasus MX5200 | 본봉, 오버록, 인바록 등 |
| 바늘 시스템 (System) | DB×1, DP×5, DC×27, UY128GAS, TQ×1, TV×7 | 기종별 전용 바늘 규격 |
| 바늘 굵기 범위 | Nm 55 (#6) ~ Nm 200 (#25) | 초박지용 ~ 초후물용 |
| 일반 SPI 범위 | 7 ~ 22 SPI | 원단 두께 및 바늘 굵기에 비례 |
| 최대 봉제 속도 | 1,000 ~ 8,500 spm | 고속 봉제 시 바늘 발열(Needle Heat) 관리 필수 |
| 바늘 끝 형태 (Point) | R, SES, SUK, SPI, LR, LL | 원단 조직 및 소재에 따라 선택 |
| 바늘 코팅 종류 | Chrome (표준), Titanium (고강도), Teflon (방열) | 작업 환경에 따른 선택 |
| 바늘 눈(Eye) 점유율 | 실 직경이 눈 면적의 60% 이하 권장 | 장력 안정성 확보 기준 |

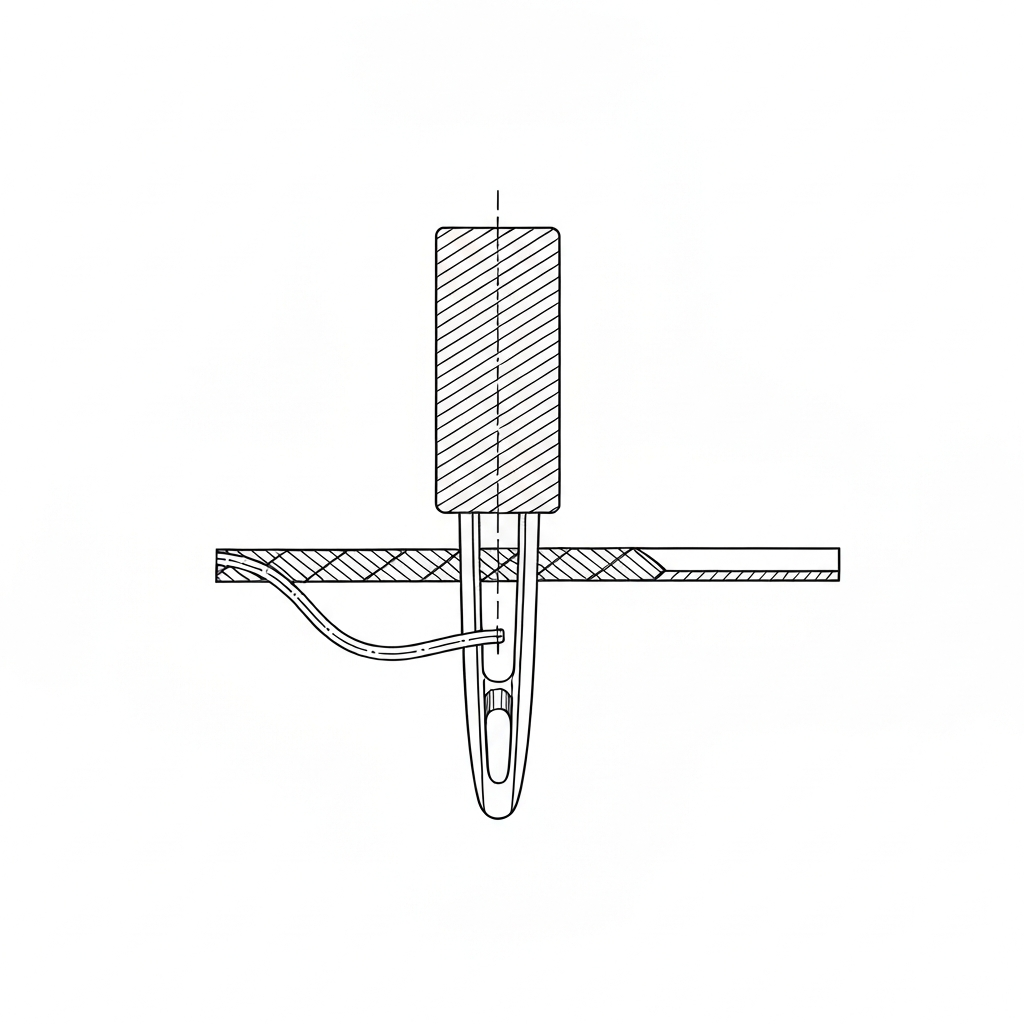

¶ 바늘의 세부 구조와 기능 (Technical Anatomy)
바늘번호를 이해하기 위해서는 바늘의 각 부위가 봉제에 미치는 영향을 파악해야 합니다. 1. Shank (자루): 재봉기 바늘대에 고정되는 부분. 본봉용(DB)은 원형이며, 가정용이나 특수기용은 한쪽이 평평한 경우도 있음. 2. Blade (몸통): 바늘번호가 결정되는 부위. 이송 시 원단과의 마찰이 가장 많이 발생하는 곳. 3. Long Groove (긴 홈): 실이 바늘을 따라 내려갈 때 보호받는 통로. 바늘번호가 작으면 홈도 좁아져 굵은 실 사용 시 실이 터짐. 4. Scarf (홈/스카프): 바늘 눈 바로 윗부분의 오목한 홈. 가마의 끝(Hook Point)이 실 루프를 안정적으로 낚아챌 수 있도록 공간을 제공. 5. Eye (바늘 눈): 실이 통과하는 구멍. 바늘번호(Nm)에 비례하여 크기가 결정됨. 6. Point (끝): 원단을 관통하는 선단부. 바늘번호와 별개로 원단 조직에 따라 R, SES 등으로 구분.
¶ 적용 분야 및 최적 조합
- 의류 (Apparel):
- 초박지 (Chiffon, Silk): Nm 60 (#8) ~ Nm 70 (#10). 원단 밀림 및 바늘 구멍 자국 최소화.
- 일반 직물 (Shirts, Blouses): Nm 75 (#11) ~ Nm 80 (#12). 가장 범용적인 설정.
- 중량물 (Denim, Workwear): Nm 100 (#16) ~ Nm 120 (#19). 두꺼운 시접(Cross Seam) 돌파력 확보.
- 니트/신축성 원단 (T-shirts, Underwear): Nm 65 (#9) ~ Nm 75 (#11). SES/SUK 포인트를 사용하여 원사 끊어짐 방지.
- 비의류 및 특수 봉제:
- 가방/텐트 (Canvas, Cordura): Nm 110 (#18) ~ Nm 140 (#22). 고강력사(나일론/폴리) 대응.
- 가죽 제품 (Shoes, Wallets): Nm 90 (#14) ~ Nm 110 (#18). 가죽 조직을 절개하는 Cutting Point(LR, LL) 적용.
- 자동차 시트/에어백: Nm 120 (#19) ~ Nm 160 (#23). 고속 회전 가마와 동기화된 고강도 바늘 사용.
¶ 바늘 끝 형태(Point)의 정밀 선택 가이드
바늘번호만큼 중요한 것이 포인트의 형상입니다. 소재의 조직에 따라 번호와 포인트를 조합해야 합니다. - R (Round Point): 일반 직물(Woven)용 표준 포인트. - SES (Light Ball Point): 세밀한 니트, 티셔츠용. 원사를 끊지 않고 밀어내며 관통. - SUK (Medium Ball Point): 굵은 니트, 코르셋, 고탄성 소재용. - SPI (Slim Sharp Point): 고밀도 직물(Microfiber), 코팅 원단용. 바늘 구멍을 최소화하여 심 퍼커링 방지. - LR (Leather Reverse Twist): 가죽용. 45도 각도로 절개하여 장식적인 스티치 효과 제공.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- Skip Stitch (땀뜀/메또) - 원인: 바늘이 너무 가늘어 고속 주행 시 휘어짐이 발생하거나, 실 루프(Loop)가 가마 끝(Hook Point)에 걸리지 않음. - 해결: 바늘번호를 한 단계 높이거나, 바늘과 가마 사이의 간격(Clearance)을 0.05mm로 재설정.
- Needle Cut (원단 파손) - 원인: 원단 밀도에 비해 바늘이 너무 굵어 원사 가닥을 물리적으로 절단함. - 해결: 바늘번호를 낮추고, 끝 모양을 Ball Point(SES)로 교체하여 원사 사이를 비집고 들어가게 함.
- Thread Breakage (실 끊어짐) - 원인: 바늘 구멍(Eye)이 실의 굵기에 비해 작아 통과 저항 및 마찰열 발생. - 현장 팁: 실을 바늘 구멍에 끼우고 45도 각도로 기울였을 때 실이 부드럽게 미끄러져 내려가는지 확인.
- Seam Puckering (봉제 주름/우구리) - 원인: 굵은 바늘이 원단 조직을 과도하게 밀어내어 스티치 주변이 우글거림. - 해결: Nm 60~70의 가는 바늘을 사용하고 이송치(Feed Dog) 높이와 노루발 압력을 하향 조정.
- Needle Heat Damage (열 손상) - 원인: 합성섬유 봉제 시 고속 마찰열로 인해 원단이 녹아 바늘 구멍에 고착됨. - 해결: 테플론 코팅(HP/Cool Needle) 바늘 사용, 바늘 냉각 장치(Needle Cooler) 설치, 또는 봉제 속도 감속.
¶ 실과 바늘의 상관관계 (Thread-to-Needle Ratio)
봉제 품질의 80%는 실과 바늘의 조합에서 결정됩니다. 아래는 산업 현장에서 사용하는 표준 가이드라인입니다.
| 실 번수 (Poly Spun) | 권장 바늘번호 (Nm) | 권장 바늘번호 (Singer) | 비고 |
|---|---|---|---|
| 80s/3, 60s/3 | Nm 60 ~ 70 | #8 ~ #10 | 박지용 (셔츠, 블라우스) |
| 50s/3, 40s/2 | Nm 75 ~ 90 | #11 ~ #14 | 일반 의류용 (바지, 자켓) |
| 30s/3, 20s/2 | Nm 100 ~ 110 | #16 ~ #18 | 청바지, 작업복, 가방 |
| 20s/3, 16s/3 | Nm 120 ~ 140 | #19 ~ #22 | 중량 가방, 텐트, 가죽 |
| 0번사, 1번사 (나일론) | Nm 160 ~ 200 | #23 ~ #25 | 초후물 가죽, 자동차 시트 |
¶ 품질 검사 및 바늘 관리 시스템 (Needle Management System)
산업용 현장에서는 바늘의 상태가 곧 생산성으로 직결되므로 엄격한 관리 기준이 필요합니다. - 바늘 구멍 적합성 테스트: 사용하는 실을 바늘 구멍에 끼웠을 때, 구멍 면적의 약 30~40% 정도 여유가 있어야 함. 실이 꽉 차면 장력 불균형의 원인이 됨. - 바늘 끝(Point) 상태 점검: 손톱 끝으로 바늘 끝을 긁어보아 거칠기(Burr)가 느껴지면 즉시 교체. (원단 손상의 주원인) - 교체 주기 설정: 일반적인 산업용 환경(8시간 가동) 기준, 최소 1일 1회 교체를 원칙으로 하며, 고밀도 원단이나 연마성 소재 봉제 시 4시간 단위로 단축. - 검침 관리 (Broken Needle Policy): 바늘 파손 시 파손된 조각을 모두(100%) 찾아내어 '바늘 관리 대장'에 부착해야 출고 가능. 이는 소비자 안전(검침기 통과)과 직결됨. - 바늘 휨(Deflection) 검사: 바늘을 유리판이나 평평한 정반 위에 놓고 굴렸을 때, 끝부분이 일정하게 회전하는지 확인.
¶ 현장 은어 및 국가별 용어
| 언어 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 바늘호수 / 하리 | "하리"는 일본어 針(はり)에서 유래. "몇 호 쓰냐"로 통용. |
| 한국어 (KR) | 메또 / 땀뜀 | 바늘번호 부적합으로 인한 Skip Stitch 현상. |
| 한국어 (KR) | 우구리 / 우구림 | Seam Puckering. 바늘이 굵어 원단이 우는 현상. |
| 일본어 (JP) | 針番 (Hariban) | 바늘 번호의 정식 표기. |
| 일본어 (JP) | メトビ (Metobi) | 땀뜀 현상의 현장 용어. |
| 베트남어 (VN) | Cỡ kim / Số kim | 바늘 사이즈 및 번호. |
| 중국어 (CN) | 针号 (Zhēnhào) | 바늘 규격 번호. |
| 중국어 (CN) | 跳针 (Tiàozhēn) | 땀뜀(Skip Stitch)의 중국식 표현. |
¶ 장비 세팅 가이드
- 바늘과 가마 간격 (Needle to Hook Clearance): 바늘번호를 Nm 90에서 Nm 110으로 변경할 경우, 바늘의 두께가 0.2mm 증가하므로 가마 끝과의 충돌을 방지하기 위해 가마 위치를 반드시 재조정해야 함. (표준 간격: 0.05~0.1mm)
- 바늘 방향 (Orientation): 바늘의 긴 홈(Long Groove)이 실이 공급되는 방향을 향하게 하고, 스카프(Scarf/홈)가 가마나 루퍼를 향하도록 정확히 180도 반대 방향으로 장착.
- 바늘 받침(Needle Guard) 조정: 두꺼운 원단 봉제 시 바늘이 휘어지는 것을 방지하기 위해 바늘 받침이 바늘 뒷면을 살짝 밀어주도록 세팅.
- 장력값(Towa 기준): Nm 90 바늘 사용 시 밑실 장력은 보통 20~30g(본봉 기준)으로 설정하나, 바늘이 굵어지면 실의 마찰 저항을 고려하여 윗실 장력을 미세하게 상향 조정해야 함.
¶ 공정 흐름도 (Mermaid)
¶ 바늘 제조사별 특성 및 선택 기준
- Groz-Beckert (독일): 세계 시장 점유율 1위. 정밀도가 매우 높고 바늘 눈의 마무리가 매끄러워 고속 봉제 시 실 끊어짐이 적음. Nm 규격의 표준을 제시함.
- Schmetz (독일): 의류용 바늘에서 강점을 보이며, 특히 특수 코팅(니켈, 크롬) 기술이 뛰어남.
- Organ (일본): 아시아 재봉기 제조사(Juki, Brother)의 기본 장착 바늘로 많이 사용됨. 가성비가 뛰어나며 범용성이 좋음.
- Orange (한국): 국내 및 해외 한국 공장에서 널리 사용되는 브랜드로, 특정 공정에서 안정적인 품질을 제공함.
¶ 실전 노하우: "이런 증상이면 바늘을 의심하라"
- 원단에 미세한 구멍이 남는 경우: 바늘번호가 너무 굵거나, 끝이 마모된 상태. Nm 5~10 단위를 낮추고 SES 포인트로 교체.
- 실이 보풀처럼 일어나며 끊어지는 경우: 바늘 눈(Eye) 내부에 흠집(Burr)이 있거나, 실에 비해 바늘번호가 너무 작아 마찰열이 발생하는 상태.
- 직선 봉제 시 스티치가 지그재그로 나오는 경우: 바늘이 휘었거나(Deflection), 바늘번호에 비해 실이 너무 가늘어 루프 형성이 불안정한 상태.
- 특수 원단(코팅 원단) 봉제 시: 바늘에 접착 성분이 묻어나온다면 바늘번호를 조정하기보다 테플론 코팅 바늘(Anti-adhesive)로 교체하는 것이 우선임.
¶ 관련 항목
- 바늘 끝 형태 (Needle Point): R, SES, SUK, SPI, LR 등 원단별 특화된 끝 모양.
- 바늘 시스템 (Needle System): DB×1, DP×5 등 기계별 장착 규격.
- 실 번수 (Thread Count): 바늘번호와 반드시 연동되어야 하는 실의 굵기.
- 가마 타이밍 (Hook Timing): 바늘번호 변경 시 필수적으로 체크해야 하는 동기화 설정.
- 바늘 코팅 (Needle Coating): 크롬, 테플론, 티타늄 등 마찰열 감소를 위한 표면 처리.
- 검침기 (Needle Detector): 파손된 바늘 조각을 감지하는 장비 및 관리 공정.
