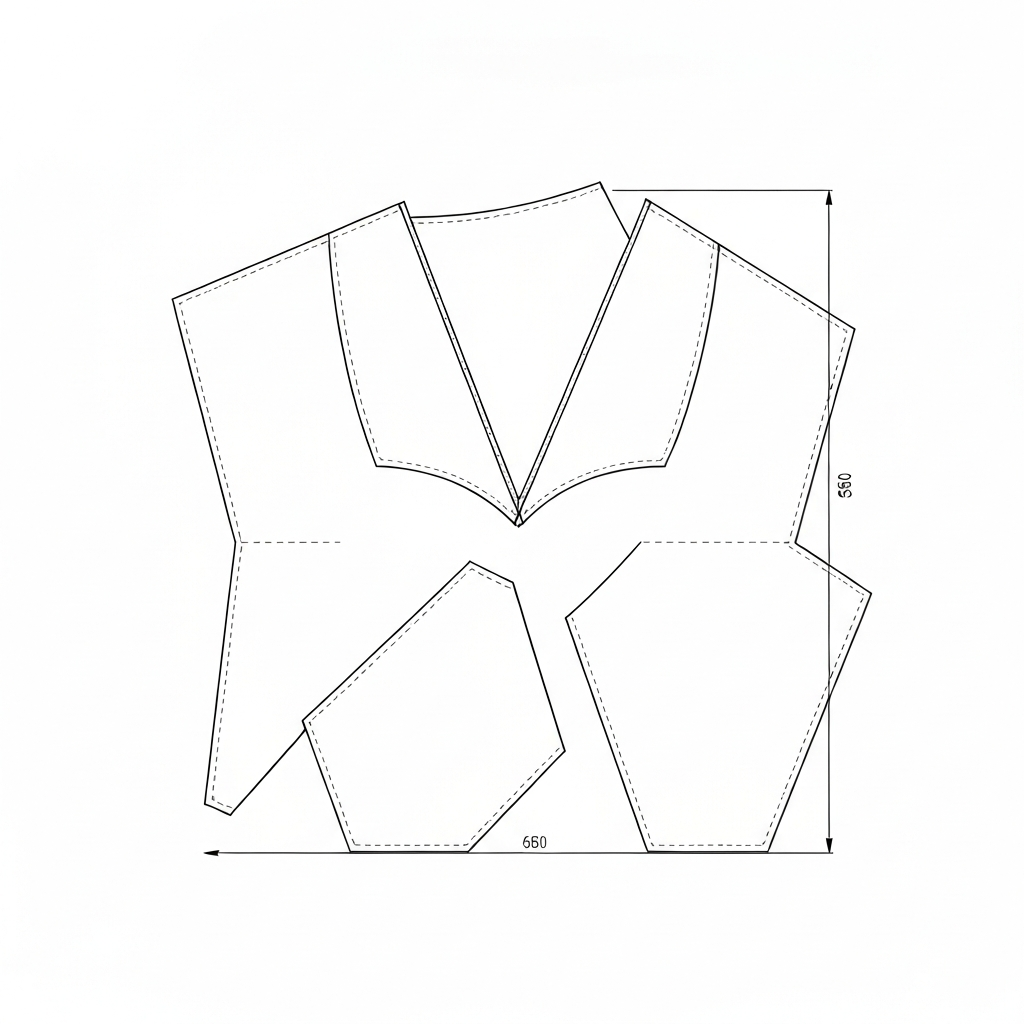

그림 1: 시접(Seam Allowance)이 제외된 최종 완성선을 나타내는 알패턴의 설계 및 CNC 데이터 활용 예시
¶ 개요
알패턴(Net Pattern)은 의류, 가방, 신발, 자동차 시트 등 봉제 제품 제조 공정에서 시접(Seam Allowance)을 제외한 최종 완성선(Finished Line)만을 나타내는 정밀 설계 도면이다. 패턴 제작의 기초이자 품질 검사의 절대적 기준이 되며, 현장에서는 '데끼(出来)', '정패턴' 등으로 불리나 공식 기술 문서 및 표준 운영 절차(SOP)에서는 '알패턴'으로 용어를 통일하여 사용한다.
알패턴은 제품의 '설계 DNA'와 같다. 물리적 메커니즘 관점에서 볼 때, 알패턴은 원단이 봉제되어 입체화되었을 때 바늘이 지나가야 하는 '절대 경로'를 정의한다. 시접이 포함된 워킹 패턴(Working Pattern)이 재단 효율과 봉제 편의성을 위한 '생산용 도구'라면, 알패턴은 설계자의 의도와 제품의 최종 실루엣을 결정짓는 '설계의 본질'이다. CAD 데이터 상에서 그레이딩(Grading)의 모체가 되며, 특히 자동 봉제기(CNC)의 지그(Jig) 설계 및 마킹 템플릿 제작에 필수적인 요소이다.
산업 현장에서 알패턴의 중요성은 정밀도 제어에 있다. 특히 가죽 가방이나 기능성 아웃도어 의류처럼 소재의 두께가 두껍거나 신축성이 낮은 제품의 경우, 0.5mm의 오차가 합복 공정에서 3~5mm 이상의 밀림 현상(Creeping)을 유발할 수 있다. 알패턴은 이러한 누적 오차를 방지하는 '기준점(Datum)' 역할을 수행한다.
¶ 정의 및 기술적 배경
알패턴은 제품의 설계 의도(Design Intent)가 100% 반영된 순수 치수 데이터이다. 봉제 공장에서는 재단용 패턴(Working Pattern)과 엄격히 구분하여 관리해야 하며, 모든 생산 공정의 '마스터 게이지'로 기능한다.
- 설계 기준점(Design Datum): 모든 부속의 합복(Joining) 위치와 너치(Notch) 포인트는 알패턴을 기준으로 설정된다. 이는 부품 간의 조립 공차를 최소화하는 핵심 기제이다.
- 수축률 반영(Shrinkage Compensation): 원단의 워싱(Washing), 가공, 또는 열처리 후 발생하는 수축률(Shrinkage)이 계산된 최종 결과물이다. CAD 시스템에서 수축률을 역산하여 알패턴의 크기를 조정한다.
- 자동화 데이터(Digital Manufacturing Data): Juki AMS, Brother BAS 시리즈와 같은 컴퓨터 자동 봉제기의 봉제 경로(Sewing Path)는 시접선이 아닌 알패턴의 외곽선을 데이터화하여 입력한다.
기술적 작동 원리 및 상호작용 알패턴의 물리적 원리는 '스티치 라인(Stitch Line)의 고착화'에 있다. 재봉기의 바늘이 원단을 관통할 때, 실의 장력(Tension)과 노루발의 압력(Presser Foot Pressure)에 의해 원단은 미세하게 수축하거나 밀려나게 된다. 알패턴은 이러한 물리적 변형이 완료된 후의 '최종 상태'를 상정한 도면이다. 따라서 알패턴 설계 시에는 단순히 외곽선만 그리는 것이 아니라, 실의 굵기(Tex)와 바늘 번수(Nm)에 따른 미세한 여유분까지 고려되어야 한다.
유사 기법과의 차이점 흔히 비교되는 '시접 패턴(Working Pattern)'은 봉제 시 노루발의 가이드 역할을 하기 위해 외곽에 5mm~12mm의 여유를 둔 것이다. 시접 패턴만 존재할 경우, 작업자마다 봉제 폭이 미세하게 달라져 최종 완성 치수가 불일치하게 된다. 반면 알패턴을 활용한 '지그(Jig) 봉제'나 '템플릿 마킹' 방식은 작업자의 숙련도와 관계없이 일정한 품질을 보장한다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 정식 명칭 | Net Pattern (알패턴) | ISO 18890(의류 설계 기준) 준용 |
| 주요 용도 | 완성 치수 검정, CNC 지그 제작, 마킹 템플릿 | 샘플 및 메인 생산 공통 기준 |
| 허용 오차 | ±0.5mm ~ ±1.0mm | 고급 정장 및 가죽 제품은 ±0.5mm 이내 |
| 관련 소프트웨어 | Gerber, Lectra, Optitex, CLO3D, StyleCAD | DXF/ASTM/AAMA 포맷 호환 필수 |
| 패턴 용지 | 150g/m² ~ 300g/m² (Hard Paper) | 현장용은 아크릴/PVC 시트(1.5T~3T) 권장 |
| 필수 표기 | 식서(Grain Line), 너치, 드릴 마크, 부품 번호 | "NET" 또는 "시접 없음" 적색 명기 |
| 연관 장비 | 패턴 커터, 레이저 커팅기, CNC 자동 봉제기 | Juki AMS-210EN, Brother BAS-311HN 등 |
| 스티치 코드 | ISO 4915 301(본봉), 401(체인), 504(오버록) | 알패턴 라인은 스티치가 형성되는 물리적 궤적 |
| 장력 기준 | Towa Tension Gauge 기준 20~35gf (밑실) | 소재 두께에 따라 가변적 적용 |
| 봉제 속도 | 1,500 ~ 2,800 spm (자동 봉제 시) | Juki AMS 시리즈 최대 속도 대응 설계 |
| 바늘 시스템 | DB×1, DP×5, DP×17 | Nm 65/9 ~ 140/22 범위 적용 |
| 프레싱 온도 | 120°C ~ 200°C | 알패턴 가이드판 제작 시 내열 소재 선정 기준 |
¶ 적용 분야 및 사례
- 의류 제조 (Apparel): 셔츠의 칼라(Collar), 소매 커프스(Cuffs), 아웃포켓(Out Pocket)의 형태를 잡는 다림질(Pressing)용 가이드판 제작. 단추 구멍 및 로고 자수 위치 결정. 특히 포켓 플랩(Flap)의 좌우 대칭을 맞출 때 알패턴 템플릿은 필수적이다.
- 가방 및 잡화 (Bags & Leather Goods): 가죽의 '해리(Edge Folding)' 공정 시 보강재 재단 기준. 두꺼운 원단의 합복 시 정확한 꺾임 선 제공. 가방의 몸판과 옆판(Gusset)이 만나는 곡선 부위에서 알패턴의 너치(Notch)는 봉제 시 원단이 우는 현상을 방지한다.
- 자동 봉제 (CNC Sewing): 자동 봉제기용 클램프(Clamp) 및 지그(Jig) 제작 시, 바늘이 지나가는 경로(Needle Path)를 설정하는 기초 도면. Juki AMS 시리즈의 경우, CAD에서 추출한 알패턴 DXF 파일을 전용 소프트웨어(PM-1)로 불러와 봉제 데이터를 생성한다.
- 품질 관리 (QC/QA): 최종 검수 단계에서 작업지시서(Spec Sheet)의 치수와 실제 제품을 1:1로 대조하는 마스터 가이드. 인라인(In-line) 검사 시 알패턴을 제품 위에 올려놓고 스티치 위치의 이탈 여부를 즉각 판별한다.
그림 2: 알패턴을 활용한 포켓 플랩 프레싱 가이드 및 CNC 지그 제작 사례
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 시접 혼동 (Seam Allowance Confusion)
- 원인: 현장 작업자가 알패턴을 재단용 패턴으로 오인하여 시접 없이 원단을 재단함.
- 해결: 패턴 상단에 "NET" 또는 "시접 없음"을 적색으로 타인(Stamping)하고, 재단 패턴과 종이 색상을 달리하여 시각적으로 분리함. (예: 알패턴은 노란색, 재단 패턴은 흰색)
- 수축률 미반영 (Shrinkage Calculation Error)
- 원인: 원단 테스트(Shrinkage Test) 전의 알패턴을 그대로 사용하여 세탁 후 치수 미달 발생.
- 해결: 벌크 생산 전 반드시 Test Cut을 실시하고, 산출된 수축률을 CAD에서 역산(Scale Up)하여 알패턴을 재발행함. 특히 니트(Knit) 소재는 경사/위사 수축률이 다르므로 방향별 배율 적용 필수.
- 너치 및 드릴 마크 불일치 (Notch/Drill Mismatch)
- 원인: 알패턴의 합복점과 재단 패턴의 너치 위치가 상이하여 봉제 시 원단이 밀림.
- 해결: CAD 설계 시 알패턴과 재단 패턴을 중첩(Overlay)하여 너치 위치를 전수 점검하고, 드릴 마크의 관통 여부를 확인.
- 지그 설계 시 원단 두께 미고려 (Thickness Neglect in CNC)
- 원인: 알패턴 라인에 딱 맞춰 CNC 지그를 제작하여, 두꺼운 원단 투입 시 클램프가 닫히지 않거나 원단이 씹힘.
- 해결: 원단 두께와 노루발 간섭을 고려하여 알패턴 라인에서 외곽으로 0.5mm~1.2mm의 여유분(Clearance)을 가산하여 지그를 설계함.
¶ 품질 검사 기준 (Inspection Standard)
- 치수 정밀도: 작업지시서(Spec Sheet)의 완성 치수와 알패턴의 실측 치수가 1:1로 일치해야 함 (허용 오차 ±0.5mm).
- 대칭성 (Symmetry): 패턴을 중심선 기준으로 접었을 때 좌우 곡선과 너치 위치가 완벽하게 일치해야 함.
- 마킹 가독성: 패턴 내부의 드릴 마크(단추, 주머니 위치)가 실제 봉제 시 식별 가능한 위치에 정확히 타공되어 있는지 확인.
- 직각도 (Squareness): 밑단, 옆솔기 등 직각이 유지되어야 하는 부위의 각도가 설계값과 일치하는지 분도기로 측정.
- 곡선 매끄러움 (Curve Smoothness): 암홀(Armhole)이나 목선(Neckline)의 곡선이 끊김 없이 매끄러운지 확인. CAD 출력 시 발생하는 폴리라인(Polyline)의 각진 현상 제거 여부 검토.
¶ 공장 실무 용어 및 국제 비교
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 | 알패턴 | Al-Pattern | '시접 없는 알맹이'라는 뜻의 표준 실무 용어 |
| 한국어 | 정패턴 | Jeong-Pattern | 알패턴의 동의어 (현장 혼용) |
| 일본어 | 데끼 | Deki | '出来上がり(완성)'의 줄임말. 아시아 공장 전반에서 통용 |
| 일본어 | 넷토 파탄 | Netto Patan | Net Pattern의 일본식 발음 |
| 베트남어 | 럅 띤 | Rập tịnh | 시접이 없는 순수 패턴 (남부 지역 주로 사용) |
| 베트남어 | 럅 타잉 팜 | Rập thành phẩm | 완성품 패턴 (공식 문서용) |
| 중국어 | 징양 | Jìngyàng (净样) | 깨끗한/순수한 샘플 패턴이라는 의미 |
| 중국어 | 징반 | Jìngbǎn (净板) | 알패턴 판(Board)을 의미함 |
¶ 장비 세팅 및 실무 가이드
- 템플릿 제작 시 팁: 알패턴을 이용해 마킹용 템플릿을 만들 때는 사용하는 마킹 도구(초크, 은펜, 열펜)의 심 두께를 고려해야 한다. 보통 0.5mm 정도 외곽으로 크게 제작해야 실제 마킹 선이 알패턴과 일치하게 된다.
- CNC 봉제기 세팅: Juki AMS 시리즈 등에서 알패턴 데이터를 입력할 때, 바늘 중심(Needle Center)이 알패턴 라인을 정확히 추적하도록 오프셋(Offset) 값을 조정해야 한다.
- 바늘 및 실 선택: 알패턴 기준 봉제 시, 원단 두께에 따라 바늘 시스템을 선정한다.
- 박직(Thin): DB×1 #9~#11, SPI 12~14 (셔츠, 블라우스)
- 중직(Medium): DP×5 #14~#16, SPI 10~12 (재킷, 바지)
- 후직(Heavy): DP×17 #19~#23, SPI 6~8 (가죽/캔버스 가방)
- 보관 관리: 알패턴은 공장의 자산이므로, 품번/시즌/부위/제작일을 명시하여 걸이식(Hanger)으로 보관하며, 변형 방지를 위해 직사광선과 습기를 피해야 한다.
¶ 공정 흐름도 (Process Flow)
¶ 관련 항목
- 시접 (Seam Allowance): 봉제를 위해 알패턴 외곽에 추가하는 여분의 원단.
- 그레이딩 (Grading): 알패턴을 기준으로 사이즈별(S, M, L, XL) 축소 및 확대 작업을 수행하는 공정.
- 너치 (Notch): 봉제 시 부품 간의 정확한 합복을 위해 패턴 외곽에 넣는 V자 또는 I자형 절개 표시.
- 지그 (Jig): 알패턴 형상을 물리적으로 구현하여 원단을 고정하고 봉제 경로를 안내하는 보조 도구.
- SPI (Stitches Per Inch): 1인치당 땀수. 알패턴의 정밀도를 구현하기 위한 봉제 밀도 단위.
¶ 소재별 알패턴 설계 유의사항 (심화)
- 데님(Denim): 헤비 워싱(Stone Wash, Bleach) 공정이 포함될 경우, 알패턴 설계 시 일반적인 수축률보다 2~3배 높은 수치를 반영해야 한다. 특히 허리밴드(Waistband)의 경우 알패턴보다 실제 봉제선이 길어지는 '늘어남 현상'을 고려하여 역으로 줄여 설계하기도 한다.
- 스트레치 원단(Stretch Fabric): 폴리우레탄(Spandex) 함량이 높은 원단은 봉제 시 노루발 압력에 의해 원단이 늘어난 상태로 박히기 쉽다. 이 경우 알패턴은 실제 신체 치수보다 5~10% 작게 설계(Negative Ease)하는 것이 원칙이다.
- 천연 가죽(Genuine Leather): 가죽은 부위별 신축성이 다르므로 알패턴의 너치 위치가 절대적이다. 한 번 바늘 구멍이 나면 수정이 불가능하므로, 알패턴 단계에서 모든 부속의 위치를 0.1mm 단위로 확정해야 한다.
- 패딩/다운(Down-filled): 충전재의 부풀음(Loft)으로 인해 외관 치수가 작아 보이므로, 알패턴 설계 시 충전재 두께만큼의 '외경 차이'를 가산하여 설계해야 최종 완성 시 알패턴 치수와 일치하게 된다.
¶ ISO 4915 스티치 유형별 알패턴 설계 대응
알패턴은 단순히 외곽선만을 의미하지 않으며, 적용되는 스티치 유형에 따라 설계 방식이 달라진다. * ISO 4915 301 (본봉): 바늘 한 개가 직선으로 지나가는 경로를 알패턴 라인과 1:1로 일치시킨다. 가장 정밀한 알패턴 관리가 요구된다. * ISO 4915 401 (이중 체인 스티치): 신축성이 필요한 부위에 사용되므로, 알패턴 설계 시 원단의 신장률을 고려하여 곡선 부위의 길이를 미세하게 조정한다. * ISO 4915 504 (3사 오버록): 시접 끝을 감싸는 공정이므로, 알패턴 라인은 칼날(Knife)의 절단 위치를 기준으로 설정하며, 실제 봉제선은 알패턴 안쪽으로 형성됨을 명시해야 한다.
¶ 디지털 데이터 관리 및 호환성
현대 봉제 공장에서 알패턴은 종이 형태보다 디지털 데이터로 관리되는 비중이 높다. * DXF-AAMA/ASTM: 서로 다른 CAD 시스템(Gerber ↔ Lectra) 간에 알패턴 데이터를 주고받을 때 사용하는 표준 포맷이다. 이때 알패턴 레이어는 반드시 '01' 또는 'Net'으로 지정하여 시접선과 혼동되지 않도록 한다. * Cloud 기반 관리: 베트남이나 중국의 생산 기지와 한국의 본사 간에 실시간으로 알패턴을 공유하여, 샘플 수정 사항이 메인 생산에 즉각 반영되도록 PLM(Product Lifecycle Management) 시스템과 연동한다.
¶ 가방 제조에서의 알패턴 특수성
가방 제조 시 알패턴은 의류보다 훨씬 높은 강성을 요구한다. * 보강재(Reinforcement) 기준: 가방에 들어가는 LB(Leather Board), 폼(Foam), 부직포 등 보강재는 알패턴보다 1~2mm 작게 재단되어야 한다. 이를 '보강재 알패턴'이라 별도로 칭하기도 한다. * 해리(Edge Folding) 공정: 가죽 끝을 접어 넘기는 해리 공정에서 알패턴은 '접히는 선'이 된다. 이때 가죽의 두께(Skiving 두께)에 따라 알패턴의 위치를 미세하게 조정하지 않으면 가방의 전체 폭이 줄어드는 결함이 발생한다. * 기리메(Edge Paint) 공정: 단면을 칠하는 공정에서는 알패턴이 곧 재단선이 된다. 이 경우 시접이 0인 상태이므로 알패턴의 정밀도가 제품의 외관 품질을 100% 결정한다.
¶ 역사적 배경 및 산업적 가치
과거 수작업 중심의 봉제 산업에서는 패턴사가 종이에 알패턴을 그리고 그 위에 가렛(Wheel)을 돌려 시접을 추가하는 방식이 일반적이었다. 그러나 1980년대 이후 Gerber, Lectra 등 의류 전용 CAD의 보급과 2000년대 CNC 자동 봉제기의 확산으로 인해, 알패턴은 단순한 참고 도면에서 '디지털 제조 데이터'의 핵심으로 격상되었다.
특히 글로벌 소싱 체제에서 알패턴은 언어의 장벽을 넘는 공용어 역할을 한다. 한국에서 설계된 알패턴 데이터는 베트남의 자동화 라인에서 즉시 지그로 제작되며, 이는 전 세계 어디서 생산하더라도 동일한 '핏(Fit)'과 '품질'을 유지할 수 있게 하는 근간이 된다. 따라서 알패턴 관리 체계의 구축은 단순한 도면 관리를 넘어 기업의 제조 경쟁력을 결정짓는 핵심 요소로 평가받는다.
