상위 문서: 심층 기술 문서 목록
¶ 개요 및 정의

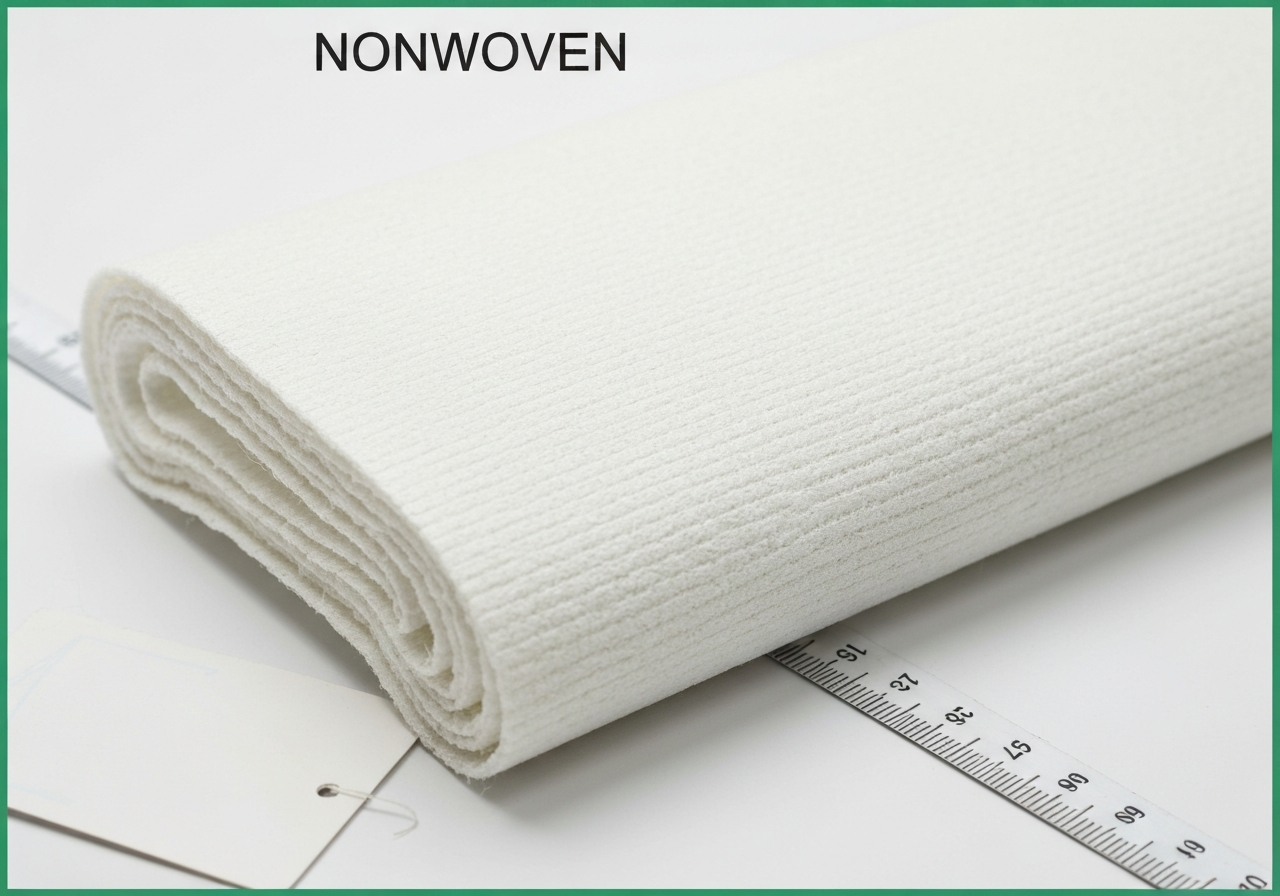

부직포(Nonwoven)는 섬유를 실로 만들어 직조(Weaving)하거나 편직(Knitting)하지 않고, 섬유 배열을 기계적, 화학적, 또는 열적 처리를 통해 직접 결합하여 시트(Sheet) 형태로 제조한 원단이다. ISO 9092:2019 표준에 따르면 "직조, 편직, 터프팅 등을 제외한 방식으로 결합된 섬유 시트, 웹 또는 배트"로 정의된다.

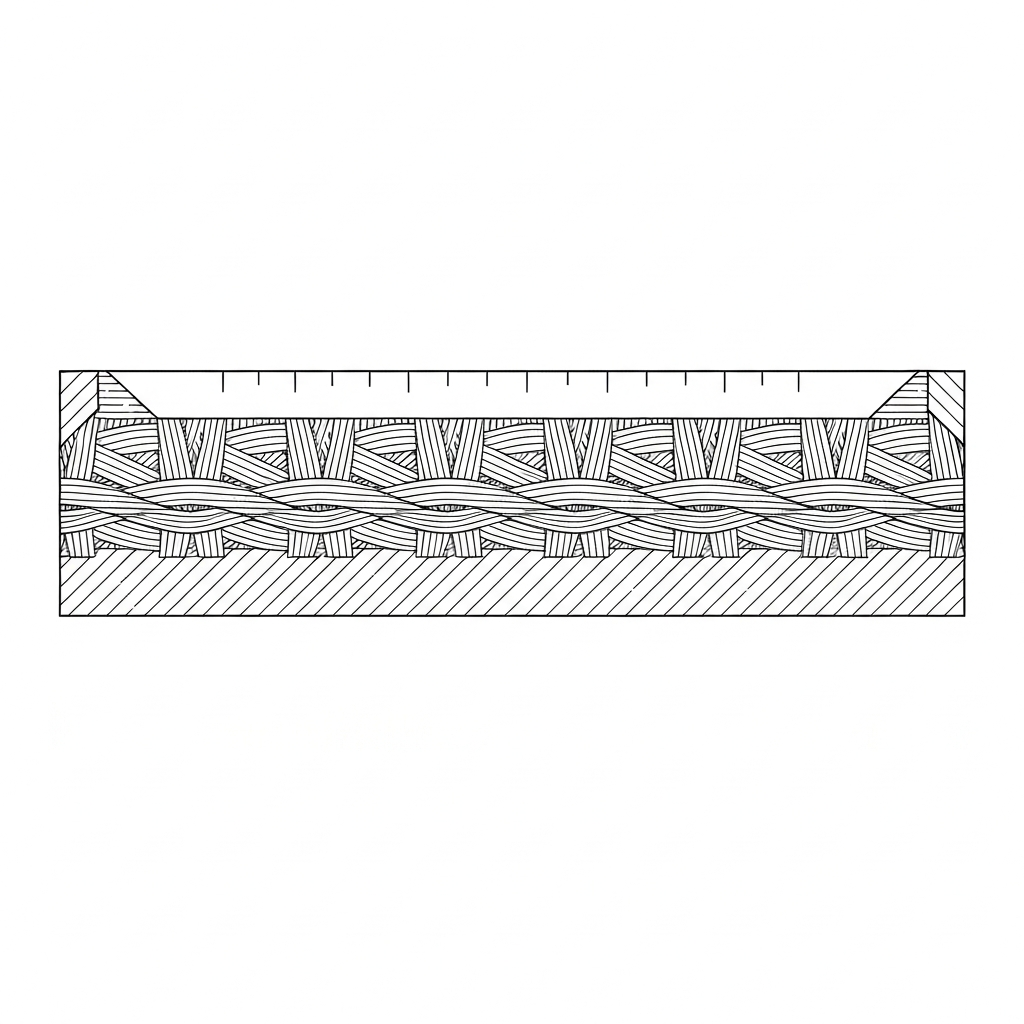

물리적·기계적 작동 원리: 부직포의 핵심은 '섬유의 무작위 얽힘(Random Entanglement)'과 '결합(Bonding)'이다. 직물(Woven)이 경사와 위사가 90도로 교차하며 마찰력으로 형태를 유지하는 것과 달리, 부직포는 섬유 가닥들이 서로 물리적으로 얽히거나(Needle Punching), 열에 의해 녹아 붙거나(Thermal Bonding), 접착제에 의해 고정(Chemical Bonding)된다. 이로 인해 부직포는 전 방향(Isotropic)에서 비교적 균일한 물리적 성질을 가지며, 가위로 재단해도 끝단이 풀리지 않는 'Non-fraying' 특성을 갖는다. 봉제 시 바늘이 통과할 때 실의 간섭이 적어 고속 봉제에 유리하지만, 조직의 복원력이 낮아 바늘 구멍이 영구적으로 남는 특성이 있다. 특히 기계 방향(MD, Machine Direction)과 폭 방향(CD, Cross Direction)의 인장 강도 비율(MD/CD Ratio)은 부직포의 품질을 결정하는 핵심 지표이다.
유사 소재와의 차이 및 선택 이유: 직물(Woven)이나 편물(Knit)에 비해 생산 속도가 압도적으로 빠르고 단가가 저렴하다. 특히 의류의 형태를 고정하는 '심지'로 사용될 때, 직물 심지는 유연하지만 재단 효율이 낮고 가격이 비싼 반면, 부직포 심지는 방향성 없이 대량 재단이 가능하여 생산성을 극대화할 수 있다. 또한, 필터링 성능이나 흡수성 등 특정 기능을 부여하기가 용이하여 산업용 및 위생용으로 대체 불가능한 위치를 차지한다.
역사적 배경 및 현장 인식: 부직포는 1940년대 미국에서 폐섬유 재활용 목적으로 상업화되었으며, 한국에서는 1970년대 의류 수출 산업의 팽창과 함께 심지(Interlining) 시장을 중심으로 급성장했다. - 한국 공장: 주로 고품질 PET/PA 혼방 접착 심지 및 자동차 내장재용 고중량 부직포 기술력이 높다. - 베트남 공장: 한국 및 대만계 기업의 진출로 대규모 스펀본드(Spunbond) 생산 라인이 구축되어 있으며, 주로 가방 안감, 쇼핑백, 일회용 의료용품 생산에 특화되어 있다. - 중국 공장: 전 세계 부직포 공급의 핵심지로, 저가형부터 특수 기능성(난연, 항균) 부직포까지 광범위한 스펙트럼을 보유하고 있으며 원료(PP/PET) 수급력이 강력하다.
¶ 기술 사양표
| 항목 | 상세 사양 | 비고 |
|---|---|---|
| 재료 분류 | ISO 9092 (Nonwoven Fabric) | 합성/천연 섬유 혼용 가능 |
| 주요 제조 방식 | Spunbond, Meltblown, Needle Punch, Chemical Bond | 용도에 따른 결합 방식 선택 |
| 주요 소재 | Polyester (PET), Polypropylene (PP), Nylon (PA), Rayon | PP는 주로 위생용, PET는 의류용 |
| 중량 범위 (GSM) | 10 g/m² ~ 800 g/m² | 의류 심지는 보통 20~80 GSM |
| 봉제 스티치 유형 | ISO 4915:301 (본봉), 401 (체인), 504 (오버록) | 주로 301 본봉 사용 |
| 추천 바늘 시스템 | DB×1 (의류), DP×5 (중후물), DP×17 (가방/보강재) | 원단 두께에 따라 Nm 65~110 선택 |
| 표준 SPI | 7 ~ 10 SPI (보강재), 10 ~ 12 SPI (의류 심지) | 너무 촘촘하면 원단 천공 발생 |
| 밑실 장력 (Towa) | 20 ~ 30 gf (박물), 35 ~ 50 gf (중후물) | 부직포 두께 및 밀도에 따라 미세 조정 |
| 주요 봉제기 모델 | Juki DDL-9000C, Brother S-7300A, Juki LU-2810 (중후물) | 자동 사절 기능 권장 |
| 최대 봉제 속도 | 3,500 ~ 5,000 spm | 적층 두께 및 열 민감도에 따라 조절 |
| 바늘 끝 형태 | R (Standard), SES (Light Ball Point) | 부직포 섬유 손상 방지를 위해 SES 권장 |
¶ 제조 공법별 상세 특성
- 스펀본드 (Spunbond): 폴리머를 녹여 직접 섬유를 방사하고 열 롤러로 압착. 인장 강도가 우수하여 쇼핑백, 방호복, 가방 안감에 사용. (융점: PP 약 160°C, PET 약 260°C)
- 멜트블로운 (Meltblown): 고온 고속의 에어로 섬유를 매우 가늘게 방사. 섬유 직경이 1~5마이크론 수준으로 필터 성능이 뛰어나 마스크 필터(KF94 등)의 핵심 소재로 사용.
- 니들 펀칭 (Needle Punching): 수천 개의 바늘로 섬유 웹을 찔러 물리적으로 결합. 두께감이 있고 쿠션성이 좋아 가방 보강재, 신발 인솔, 자동차 내장재(카페트, 헤드라이닝)에 사용.
- 케미컬 본딩 (Chemical Bonding): 아크릴계 접착제(Binder)를 살포하여 섬유를 결합. 의류용 저가형 심지나 에어컨 필터류에 사용. 세탁 시 바인더 용출 주의 필요.
- 스펀레이스 (Spunlace/Hydroentangled): 고압의 물줄기를 쏘아 섬유를 엉키게 함. 화학 결합제가 없어 인체에 무해하며 부드러운 촉감으로 물티슈, 미용 패드, 고급 의류용 심지에 사용.
- 에어레이 (Air-laid): 공기의 흐름을 이용해 섬유를 적층. 흡수성이 뛰어나 기저귀, 생리대 등 위생용품의 흡수체로 사용.
- 스티치 본딩 (Stitch-bonding): 섬유 웹을 실로 누벼서 결합. 물리적 강도가 매우 높으며 산업용 보강재로 사용.
- 플래시 스피닝 (Flash-spinning): 고압 용액 방사 방식. 듀폰(DuPont)의 타이벡(Tyvek)이 대표적이며, 방수와 투습 기능을 동시에 보유.
¶ 주요 적용 분야 및 기술 디테일
¶ 4.1 의류 (Apparel)
의류 제조에서 부직포는 주로 '보이지 않는 조력자' 역할을 수행하며, 의류의 실루엣을 결정짓는 핵심 자재이다.
- 셔츠 및 블라우스 (Shirts & Blouses):
- 적용 부위: 칼라(Collar), 커프스(Cuffs), 앞단(Placket).
- 기술 디테일: 주로 30~50 GSM의 PET/PA 혼방 접착 심지를 사용한다. 칼라 끝부분의 날카로운 각을 유지하기 위해 MD(기계 방향) 강도가 높은 제품을 선택한다.
- 봉제 사양: SPI 11~14, 바늘 Nm 70/10, 실은 코아사 60/2를 주로 사용한다. 너무 높은 SPI는 심지의 접착층을 파괴하여 세탁 후 기포(Bubbling)를 유발할 수 있다.
- 신사복 및 숙녀복 정장 (Tailored Suits):
- 적용 부위: 라펠(Lapel), 앞판 전체(Front Interlining), 어깨 패드(Shoulder Pad).
- 기술 디테일: 라펠의 자연스러운 롤링(Rolling)을 위해 부드러운 스펀레이스(Spunlace) 타입 심지를 선호한다. 앞판에는 형태 안정성을 위해 가로/세로 강도가 균일한 크로스 래핑(Cross-lapping) 부직포가 필수적이다.
- 봉제 사양: 라펠 부위는 본봉(301) 대신 블라인드 스티치(Blind Stitch, 103)를 사용하여 겉면에 바늘 자국이 나지 않도록 처리한다.
- 아웃도어 및 스포츠웨어 (Outdoor & Sportswear):
- 적용 부위: 포켓 입구 보강, 지퍼 하단 보강, 심실링(Seam Sealing) 기재.
- 기술 디테일: 고기능성 원단(Gore-Tex 등)과의 접착력을 위해 저온 접착이 가능한 핫멜트(Hot-melt)가 도포된 부직포를 사용한다. 최근에는 경량화를 위해 15~20 GSM의 초경량 부직포 심지가 채택된다.
- 봉제 사양: 방수 성능 유지를 위해 봉제 후 반드시 심테이핑 처리를 병행하며, 바늘은 열 발생이 적은 티타늄 코팅 바늘을 권장한다.
¶ 4.2 가방 및 잡화 (Bags & Accessories)
가방 제조에서 부직포는 구조적 강성을 부여하고 하중을 분산시키는 중추적인 역할을 한다.
- 백팩 및 기능성 가방 (Backpacks):
- 적용 부위: 어깨끈(Shoulder Strap) 연결부, D-링(D-Ring) 패치 뒷면, 등판 보강.
- 기술 디테일: 하중이 집중되는 부위에는 1.5mm~2.5mm 두께의 고밀도 니들 펀칭(Needle Punching) 부직포를 보강재로 삽입한다. 이는 원단이 찢어지는 것을 방지하고 하중을 넓게 분산시킨다.
- 봉제 사양: SPI 7~9, 실은 나일론 66 20/3 또는 30/3(본봉/타킹용). 바늘은 DP×17 Nm 110/18 이상을 사용하여 두꺼운 적층물을 관통해야 한다.
- 서류가방 및 핸드백 (Briefcases & Handbags):
- 적용 부위: 핸들(Handle) 내부 심재, 가방 바닥판(Bottom Board) 덮개, 내부 파티션.
- 기술 디테일: 가죽의 질감을 살리면서도 형태를 유지하기 위해 '살(Volume)'이 있는 부직포 보강재를 사용한다. 가방 바닥에는 400~600 GSM의 고중량 부직포를 사용하여 처짐을 방지한다.
- 봉제 사양: 가죽과 혼용 시 바늘 끝이 칼날 형태인 S 또는 LL 포인트를 사용하기도 하지만, 부직포 단독 봉제 시에는 섬유 절단을 방지하기 위해 R 포인트를 유지한다.
- 신발 (Footwear):
- 적용 부위: 인솔(Insole) 보강, 카운터(Counter), 토캡(Toe Cap).
- 기술 디테일: 땀 흡수와 배출이 중요한 인솔에는 흡수성이 좋은 레이온(Rayon) 혼방 부직포를 사용하며, 형태 유지가 중요한 부위에는 열성형이 가능한 수지 침투 부직포를 사용한다.
¶ 주요 결함 및 실전 트러블슈팅
- 박리 (Delamination)
- 원인: 접착 심지 부착 시 온도, 압력, 시간 부족 또는 원단 표면의 발수 처리.
- 해결: 프레싱 기계의 실제 온도를 측정(Thermo-paper 사용)하고 압력을 재설정. [현장 노하우] 컨베이어 벨트형 프레스기라면 벨트의 오염 상태를 먼저 확인하십시오.
- 풀 배어남 (Strike-through)
- 원인: 접착제가 부직포 조직 사이로 스며나와 겉감 쪽으로 묻어남.
- 해결: 접착 온도를 낮추거나, 도트(Dot) 밀도가 낮고 입자가 큰 심지로 교체.
- 역 배어남 (Strike-back)
- 원인: 접착제가 부직포 심지 뒷면으로 배어 나와 다리미나 프레스 벨트에 달라붙음.
- 해결: 부직포의 밀도를 높이거나, 베이스 원단의 기공이 적은 제품을 선택.
- 열 수축 (Thermal Shrinkage)
- 원인: 프레싱 공정 중 부직포가 열에 의해 수축하여 겉감이 우는 현상(Puckering).
- 해결: 열 안정성이 높은 PET 계열 부직포를 사용하거나, 봉제 전 선수축(Pre-shrinking) 확인. [실무 팁] 라펠 부위에서 심지가 더 많이 수축하면 라펠이 겉으로 뒤집히는 'Rolling' 불량이 발생하므로 반드시 겉감과 심지의 수축률 차이를 0.5% 이내로 관리해야 합니다.
- 바늘 구멍 잔류 (Needle Holes)
- 원인: 부직포는 직물과 달리 조직 복원력이 없어 바늘 자국이 그대로 남음.
- 해결: 바늘 굵기를 최소화(Nm 70 이하)하고, 끝이 둥근 Ball point 바늘을 사용하여 섬유 절단 방지. [현장 노하우] 재봉틀의 이송치(Feed Dog) 높이를 낮추어 원단에 가해지는 물리적 충격을 줄이십시오.
- 강도 저하 및 찢어짐 (Low Tear Strength)
- 원인: 단방향(Parallel-laid) 부직포 사용 시 특정 방향으로 힘을 받으면 쉽게 찢어짐.
- 해결: 가로/세로 강도가 균일한 크로스 래핑(Cross-lapping) 또는 스펀본드 방식 선택.
- 바늘 발열 및 눌어붙음 (Needle Heat)
- 원인: 고속 봉제 시 마찰열로 인해 부직포의 합성수지 성분이 바늘에 녹아붙음.
- 해결: 테플론 코팅 바늘(SF) 사용 또는 바늘 냉각 장치(Needle Cooler) 가동. 실에 실리콘 오일을 소량 도포하는 것도 효과적입니다. [실무] 바늘 눈(Eye)에 찌꺼기가 쌓이면 실 끊어짐의 원인이 되므로 주기적으로 바늘을 교체하십시오.
- 모아레 현상 (Moire Effect)
- 원인: 얇은 겉감 아래에 격자 무늬가 있는 부직포 심지를 사용했을 때 무늬가 겹쳐 보이는 현상.
- 해결: 무작위 도트(Random Dot) 방식의 심지로 교체하십시오.
¶ 품질 검사 기준 (QC Standard)
- 중량(GSM) 측정: ASTM D3776 기준, 10cm x 10cm 시편을 채취하여 전자저울로 측정. 사양 대비 ±5% 이내 관리.
- 접착 강도(Peel Strength): 접착 심지의 경우, 2.5cm 폭의 시편을 180도 박리할 때 필요한 힘을 측정(최소 5N/2.5cm 이상 권장). ASTM D2724 준용.
- 인장 강도(Tensile Strength): ASTM D5034 (Grab Test) 기준, 가로/세로 방향의 파단 강도 측정.
- 공기 투과도(Air Permeability): ASTM D737 기준, 필터용 부직포의 경우 필수 측정 항목.
- 외관 검사: 표면의 뭉침(Neps), 오염, 구멍(Holes), 이물질(금속 파편 등) 혼입 여부를 검침기 및 육안으로 검사.
- 치수 안정성: 150°C에서 15초간 프레싱 후 수축률이 1.5% 이내여야 함. (ISO 6330 세탁 테스트 병행)
- 포름알데히드 검사: 의류용의 경우 KC 인증 또는 바이어 기준(OEKO-TEX Standard 100)에 따른 유해물질 검출 여부 확인.
¶ 현장 은어 및 국가별 용어
| 언어 | 용어 | 로마자/현지 표기 | 비고 |
|---|---|---|---|
| 한국어 | 부직포 | Bujikpo | 현장 공통 용어 |
| 한국어 | 심지 | Simji | Interlining을 통칭하는 은어 |
| 한국어 | 마이라 | Maira | 늘어남 방지용 컷팅 심지 (일본어 유래) |
| 일본어 | 不織布 | Fushokufu | 정식 명칭 |
| 일본어 | 芯地 | Shinji | 의류용 심지를 부르는 현장 용어 |
| 일본어 | 接着芯 | Secchaku-shin | 접착 심지 |
| 베트남어 | Vải không dệt | Vai khong det | 정식 명칭 |
| 베트남어 | Mếx | Me-xu | 접착 심지를 부르는 현장 은어 (French 'Mèche' 유래) |
| 중국어 | 无纺布 | Wúfǎngbù | 정식 명칭 |
| 중국어 | 衬布 | Chènbù | 심지류를 통칭 |
| 중국어 | 纸衬 | Zhǐchèn | 종이처럼 얇은 부직포 심지 (Paper interlining) |
¶ 장비 세팅 및 봉제 가이드
- 프레싱(Pressing) 설정:
- 온도: 130~150°C (소재에 따라 상이)
- 압력: 2.0~4.0 kg/cm²
- 시간: 10~15초
- 노루발 압력(Presser Foot Pressure): 부직포는 압착 시 두께가 변하고 복원력이 낮으므로, 일반 직물보다 약 20~30% 약하게 설정하여 이송 자국(Feed mark)을 방지한다. [실무] 가능하면 플라스틱(테플론) 노루발을 사용하십시오.
- 이송치(Feed Dog) 선택: 섬세한 부직포의 경우 촘촘한 치형(Fine-pitch)의 이송치를 사용하여 원단 손상을 방지한다. 중후물 보강재 봉제 시에는 상하차동(Top and Bottom Feed) 재봉기를 사용하여 층간 밀림을 방지해야 한다.
- 실 장력(Tension): 부직포는 신축성이 거의 없어 실 장력이 강하면 봉제선이 쉽게 우글거린다. 평소보다 약간 느슨한 장력 세팅이 권장된다. (Towa 장력계 기준 밑실 25gf 내외)
- 바늘 선택:
- 얇은 심지: DB×1 Nm 70/10
- 가방 보강재: DP×17 Nm 100/16 ~ 110/18
- 합성수지 함량이 높은 경우: 테플론 코팅(LP) 또는 티타늄 코팅 바늘 사용.
- 디지털 재봉기 활용 (예: Juki DDL-9000C):
- 이송 궤적(Feed Motion): 부직포의 미끄러짐 방지를 위해 '박스 피드(Box Feed)' 궤적 설정을 권장한다.
- 디지털 텐션: 봉제 시작과 끝의 장력을 다르게 설정하여 부직포 끝단이 씹히는 현상을 방지할 수 있다.
¶ 공정 흐름도 (Manufacturing Process)
graph TD
A[원료 투입: PP/PET/PA/Rayon] --> B[웹 형성: Web Forming - Carding/Air-laid]
B --> C{결합 방식 선택: Bonding}
C -->|열 압착| D[Spunbond/Thermal Bond]
C -->|바늘 결합| E[Needle Punching]
C -->|화학 접착| F[Chemical Bonding]
C -->|수류 결합| G[Spunlace]
D & E & F & G --> H[가공: Finishing/Coating - Hot-melt Dot]
H --> I[품질 검사: QC - GSM/Peel Strength]
I --> J[권취 및 슬리팅: Winding/Slitting]
J --> K[봉제 공장 입고]
K --> L[재단 및 프레싱: Cutting & Fusing]
L --> M[본봉 봉제: Lockstitch - 301 Stitch]
M --> N[완제품 검사 및 출고]
¶ 보관 및 취급 주의사항
- 습도 관리: 부직포 심지는 습기에 취약하여 접착력이 저하될 수 있으므로, 상대습도 50% 내외의 건조한 곳에 보관해야 한다. 습기를 먹은 심지는 프레싱 시 '펑' 소리와 함께 기포가 생기는 'Bubbling' 현상의 원인이 된다.
- 직사광선 노출 금지: PP 소재 부직포는 자외선(UV)에 노출되면 단시간 내에 가루처럼 바스러지는 황변 및 열화 현상이 발생한다. 창가 보관을 절대 피하십시오.
- 선입선출(FIFO): 제조일로부터 1년 이상 경과 시 접착제(Hot-melt)의 성능이 변질되거나 산화되어 접착 강도가 급격히 떨어질 수 있다.
- 적재 방식: 롤(Roll) 형태로 보관 시 세워두면 하단부가 찌그러져 변형될 수 있으므로, 랙(Rack)을 이용해 수평으로 눕혀 보관하는 것이 원칙이다.
¶ 지속 가능성 및 재활용 (Sustainability)
최근 환경 규제 강화에 따라 부직포 산업에서도 지속 가능성이 강조되고 있다. - GRS (Global Recycled Standard): 폐페트병을 재활용한 rPET 부직포 사용이 급증하고 있다. - 생분해성 부직포: PLA(Polylactic Acid) 또는 셀룰로오스 기반 부직포를 사용하여 매립 시 자연 분해되도록 설계된 제품이 위생용품 시장을 중심으로 확대 중이다. - 단일 소재화(Mono-material): 재활용 용이성을 위해 겉감과 심지를 동일한 폴리머(예: All-Polyester)로 구성하는 설계 방식이 권장된다. - 폐기물 감소: 부직포는 방향성이 없어 재단 효율(Marker Efficiency)이 직물보다 5~10% 높으며, 이는 원단 폐기물 감소로 이어진다.
¶ 관련 항목
- 접착 심지 (Fusible Interlining): 부직포에 접착제를 도포한 자재.
- GSM (Grams per Square Meter): 원단의 무게 단위.
- ISO 4915: 스티치 분류 표준.
- 테플론 노루발: 부직포 이송을 원활하게 하기 위해 사용되는 특수 노루발.
- 핫멜트 (Hot-melt): 부직포 심지에 사용되는 열가소성 접착제 (PA, PES, HDPE 등).
- 검침기 (Needle Detector): 부직포 제조 공정 중 부러진 바늘 혼입 여부를 확인하는 필수 장비.
- SMS (Spunbond-Meltblown-Spunbond): 의료용 고기능성 적층 부직포.
- 타이벡 (Tyvek): 듀폰사의 고밀도 폴리에틸렌(HDPE) 부직포 브랜드.
- MD/CD 강도비: 기계 방향과 폭 방향의 강도 차이 지표.
