O링 (O-ring / vòng O / 丸カン)
¶ 정의 및 기계적 원리

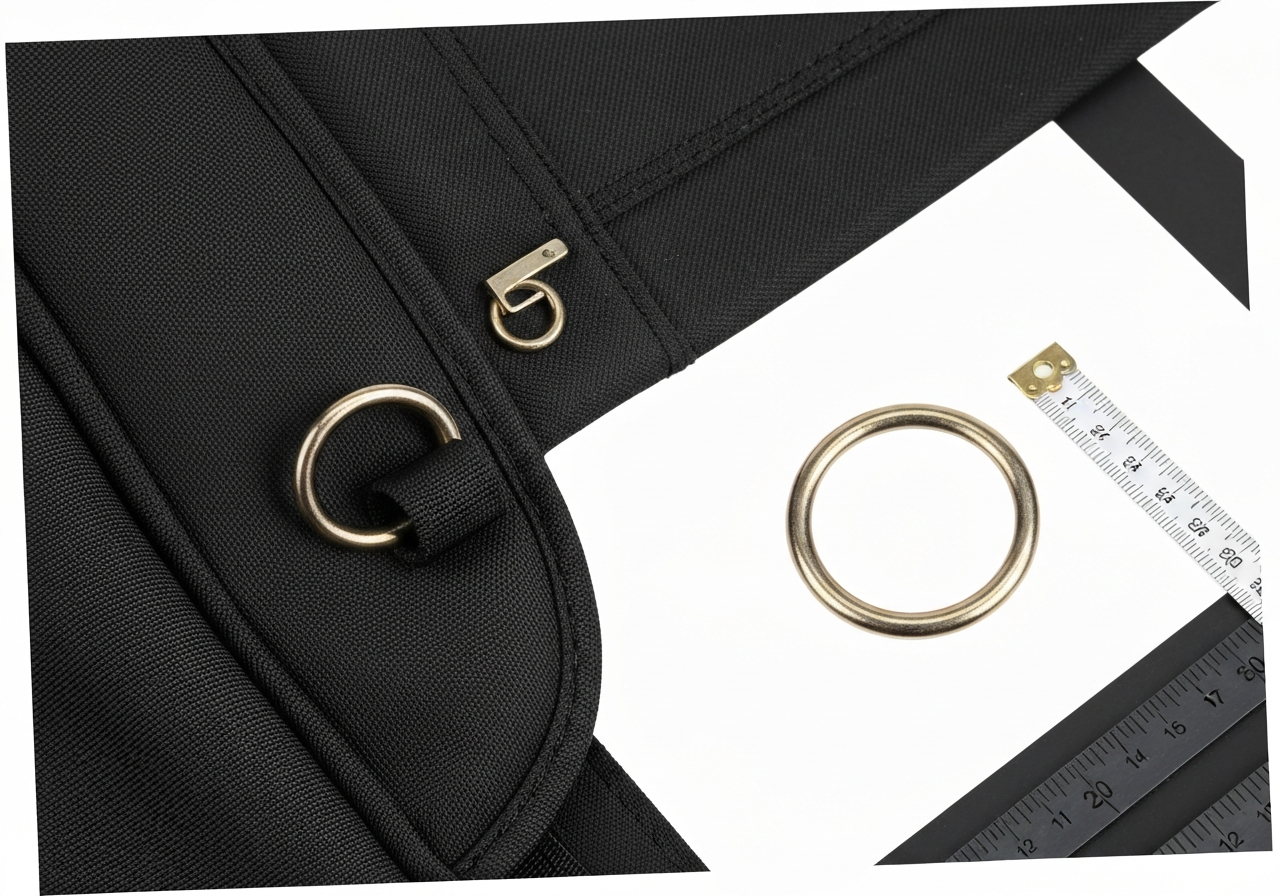

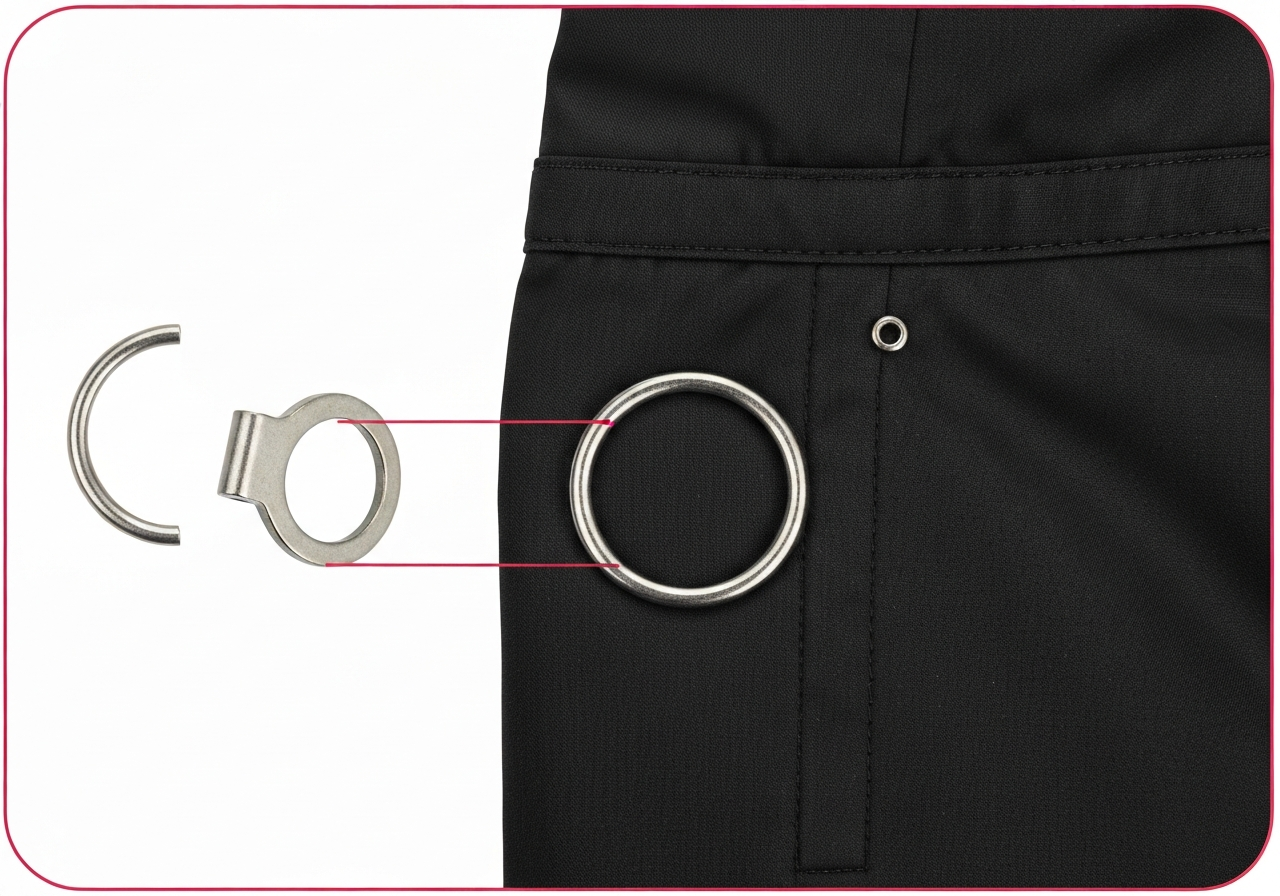

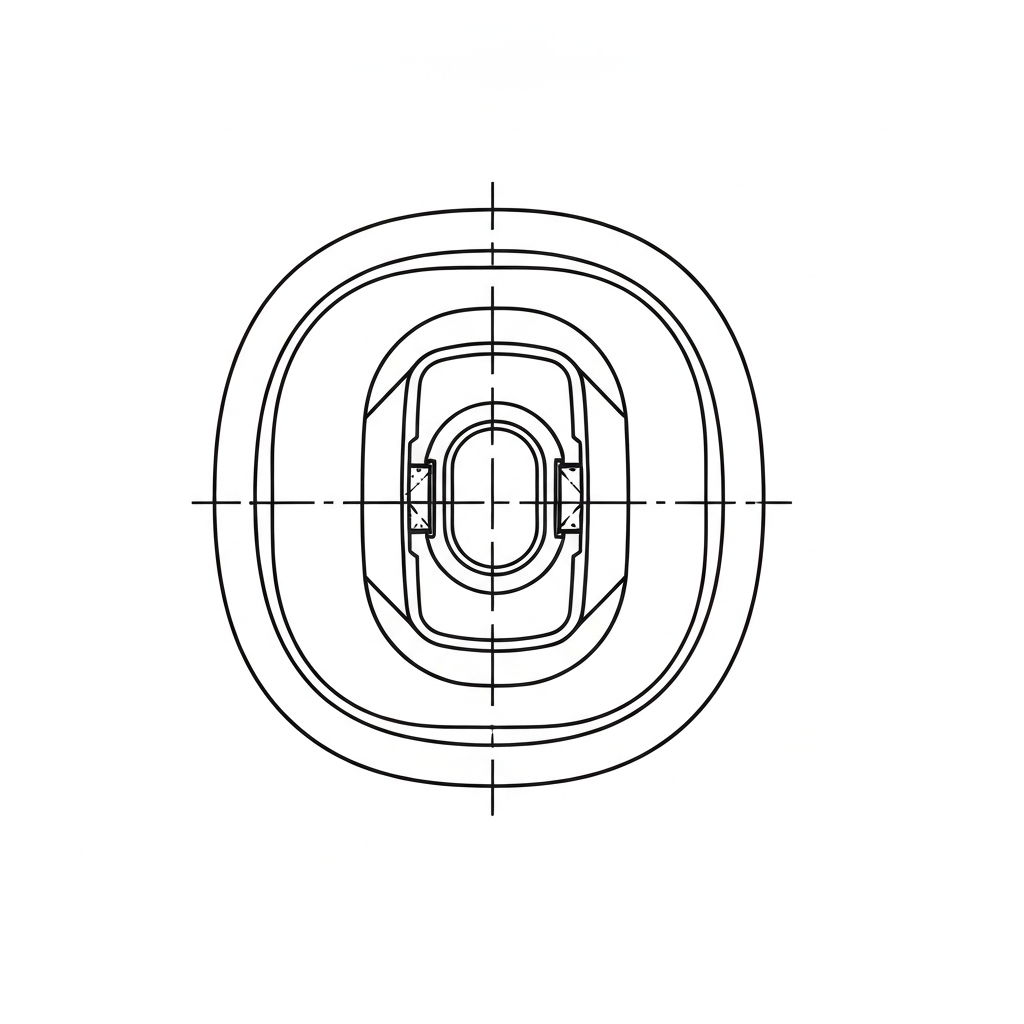

O링(O-ring)은 봉제 산업, 특히 가방(Luggage), 잡화, 기능성 의류 및 란제리 분야에서 광범위하게 사용되는 원형의 폐쇄형 연결 부자재입니다. 두 개의 스트랩을 연결하거나, 스트랩과 본체 사이에서 유동적인 가동 범위를 확보하는 힌지(Hinge) 역할을 수행합니다. 소재는 주로 황동, 아연 합금, 스테인리스강 등의 금속 또는 고강도 플라스틱(POM)이 사용됩니다. 물리적 구조에 따라 선재를 구부려 끝단만 맞춘 비용접링(Non-welded)과 인장 강도를 극대화하기 위해 이음매를 전기 용접한 용접링(Welded)으로 구분됩니다.
[기술적 심화 및 물리적 원리] O링의 핵심 기계적 작동 원리는 '360도 전방위 인장 응력 분산'에 있습니다. 사각링이나 D링이 특정 방향으로의 스트랩 고정에 특화되어 있다면, O링은 연결된 스트랩이 어느 각도로 움직이더라도 하중을 고르게 분산시키며, 연결 부위의 뒤틀림(Torsion)을 최소화합니다. 이는 사용자의 움직임이 잦은 백팩의 어깨끈 하단이나 인체 공학적 설계가 필요한 란제리의 어깨끈 연결부에서 필수적인 요소입니다.
[국가별 현장 인식 및 실무 차이] * 한국(KR): '마루깡'이라는 용어가 현장을 지배하며, 주로 일본산 금형 기술을 기반으로 한 고정밀 도금 제품을 선호합니다. 품질 기준이 매우 까다로워 이음매의 단차나 도금의 표면 거칠기(Roughness)를 엄격히 관리합니다. * 베트남(VN): 글로벌 브랜드의 대량 생산 기지로서, ISO 표준에 따른 인장 강도 테스트와 검침기 통과 여부(Non-magnetic)를 최우선으로 고려합니다. 현장에서는 'Vòng O' 또는 'Khoen tròn'으로 불립니다. * 중국(CN): 광동성(Guangdong) 지역을 중심으로 전 세계 O링 물동량의 상당수를 생산하며, 원가 절감을 위한 아연 합금 다이캐스팅 공법이 발달해 있습니다. 'O型环' 또는 '圆圈'으로 지칭됩니다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 주요 소재 | 황동(Brass), 아연 합금(Zamak 3/5), 스테인리스(SUS304/316), POM | 용도 및 단가에 따라 선택 |
| 규격 측정 | 내경(Inner Diameter) × 선경(Wire Diameter) | 예: 25mm × 3.0mm |
| 표면 처리 | 전기도금(Nickel, Gold, Antique), 전착도장(ED), 분체도장 | 내식성 및 심미성 결정 |
| ISO 4915 스티치 | Type 301 (본봉), Type 304 (지그재그/바택) | 고정 봉제 시 적용 |
| 권장 재봉기 | 컴퓨터 바택기 (Juki LK-1900BN, Brother KE-430HX) | 패턴 재봉기 사용 가능 |
| 바늘 시스템 | DP×17 (가방/중량물), DP×5 (의류/경량물) | 원단 두께에 따라 가변 |
| 권장 바늘 번호 | #19 - #23 (가방용), #11 - #14 (의류용) | 실의 굵기(Denier)와 연동 |
| 최대 봉제 속도 | 2,500 - 3,200 spm | 바택 공정 기준 |
| 인장 강도 | 50kgf ~ 500kgf 이상 | 용접 여부 및 선경에 따라 상이 |
| 환경 규제 | REACH, CPSIA (무니켈, 무연 사양 필수) | 수출 국가별 기준 준수 |
| 보빈 장력 (Towa) | 25 ~ 35gf (의류), 45 ~ 60gf (가방/웨빙) | 미검증 (현장 경험치 기준) |
¶ ISO 4915 스티치 및 봉제 규격
O링을 원단에 고정할 때는 하중 분산과 내구성이 핵심입니다. - ISO 301 (Lockstitch / 본봉): 주로 가벼운 의류의 벨트 루프나 란제리 어깨끈 고정에 사용됩니다. 박스 스티치(Box Stitch) 형태로 보강하여 인장력을 높입니다. 땀수는 보통 10~12 SPI로 설정하여 원단 손상을 방지합니다. - ISO 304 (Zigzag/Bartack / 지그재그/바택): 가방의 숄더 스트랩 연결부 등 고하중이 걸리는 부위에 적용됩니다. 바택의 밀도(Stitch Density)는 보통 28~42침(Stitches per tack) 사이에서 설정하며, 웨빙의 너비에 따라 X-Y 축 범위를 조정합니다. - SPI (Stitches Per Inch): 웨빙 봉제 시 7~12 SPI가 권장됩니다. 침수가 너무 많으면 원단(웨빙)의 조직이 손상되어 오히려 인장 강도가 저하되는 '절단 현상'이 발생할 수 있습니다. 특히 고강력 나일론 웨빙의 경우 SPI가 너무 높으면 바늘 열에 의한 원사 융착 현상이 발생할 수 있으므로 주의가 필요합니다.
¶ 소재별 기계적 특성 및 선정 가이드
봉제 현장에서 O링 선정 시 가장 간과하기 쉬운 점이 소재에 따른 '복원력'과 '파단 하중'의 차이입니다.
- 아연 합금 (Zinc Alloy / Zamak): 다이캐스팅(Die-casting) 공법으로 생산되어 형태가 정교하고 로고 각인이 용이합니다. 하지만 충격에 다소 취약하여 강한 힘이 가해지면 휘어지기보다 부러지는 성질이 있습니다. 패션 가방 및 의류용으로 적합합니다.
- 황동 (Brass): 내식성이 매우 뛰어나고 금속 특유의 묵직한 질감이 장점입니다. '고급' 라인업에 주로 사용되며, 염수 분무 테스트 결과가 우수하여 해양 스포츠웨어에도 적용 가능합니다.
- 스테인리스강 (Stainless Steel / SUS304, 316): 최고의 강도와 부식 방지 성능을 자랑합니다. 용접형 스테인리스 O링은 산업용 안전벨트나 고하중 백팩의 핵심 연결부에 사용됩니다. 다만, 소재가 단단하여 봉제 시 바늘이 부딪힐 경우 기계 파손 위험이 가장 큽니다.
- 철 (Steel): 단가가 가장 저렴하지만 부식에 매우 취약합니다. 반드시 니켈이나 아연 도금 처리가 필요하며, 시간이 지나면 도금층 사이로 녹이 발생할 수 있어 저가형 제품에 한정하여 사용합니다.
¶ 적용 분야
O링은 그 단순한 구조 덕분에 복잡한 메커니즘이 필요한 부위에서 오히려 높은 신뢰성을 발휘합니다.

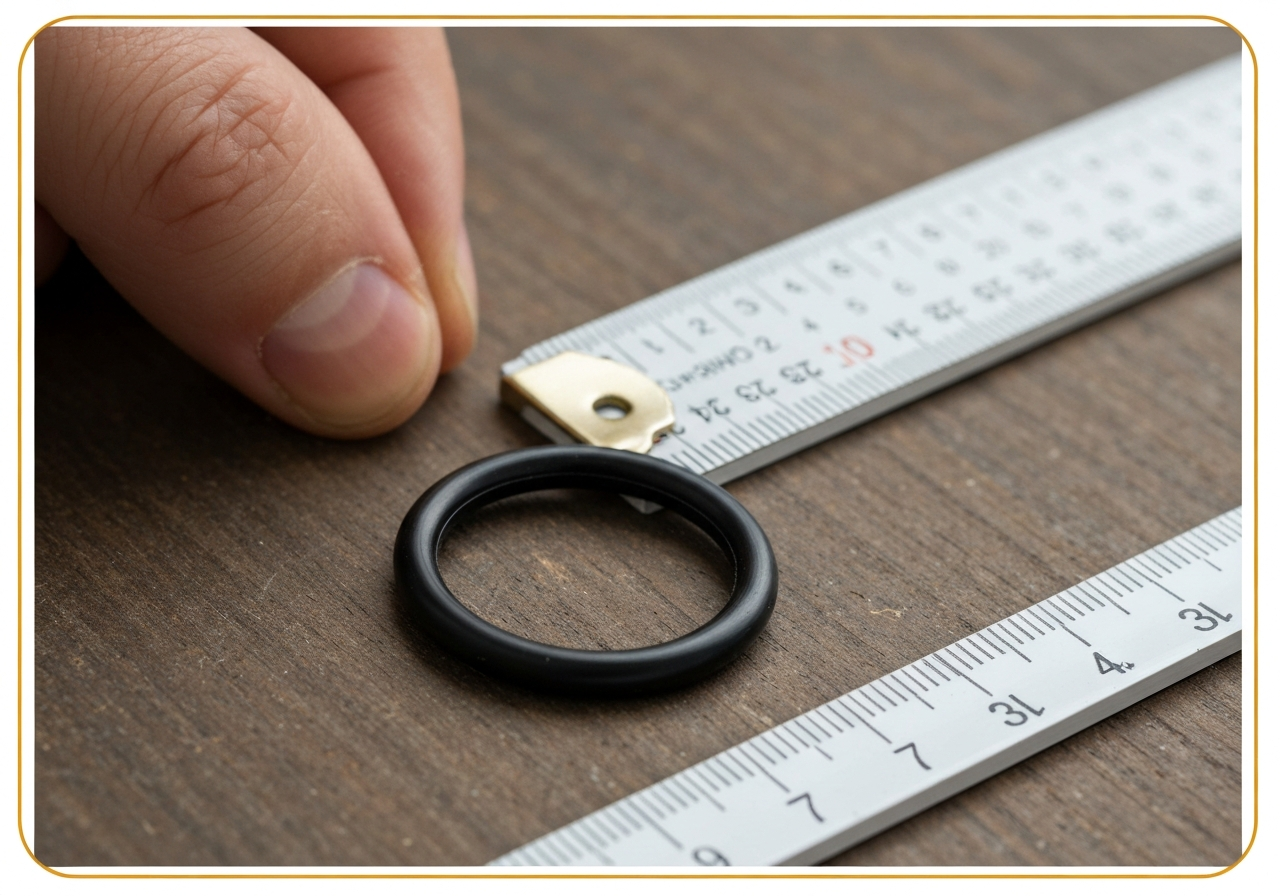

- 의류(Apparel):

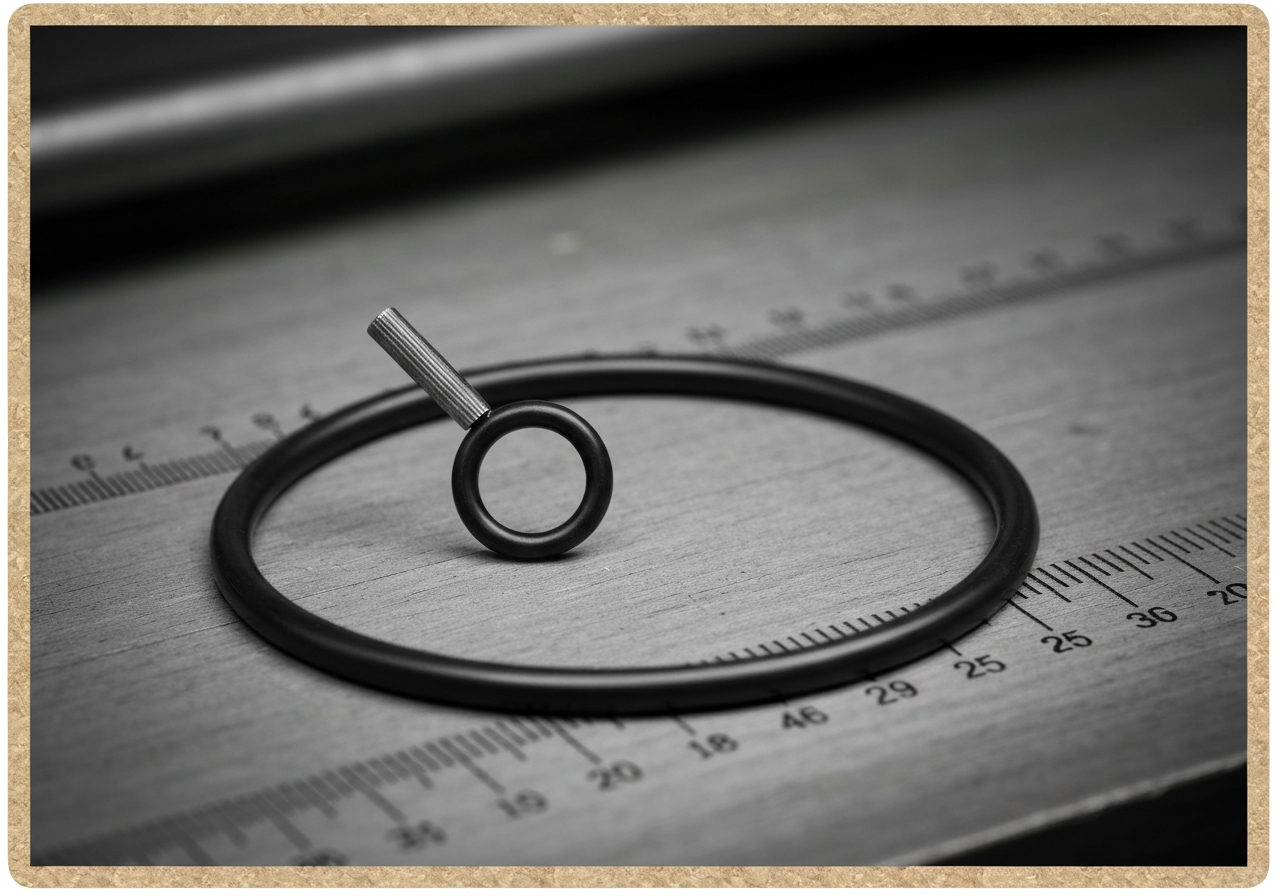

- **트렌치코트 및 야상 점퍼**: 허리 벨트의 끝단 처리나 소매 조절 스트랩의 연결부. 특히 견장(Epaulet) 부위의 장식적 요소와 기능적 연결을 겸함.

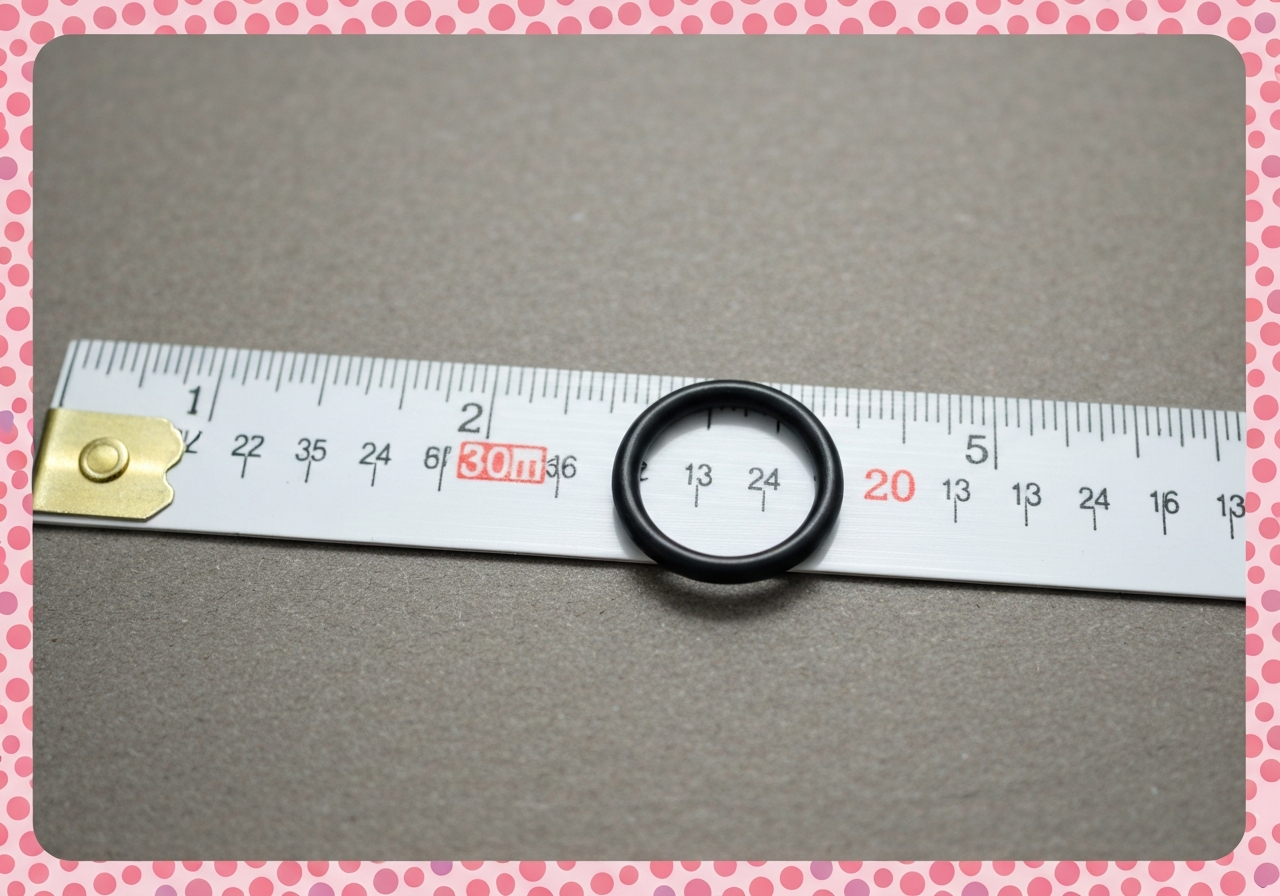

- **란제리(Lingerie)**: 브래지어 컵과 어깨끈(Strap)을 연결하는 핵심 부품. 8자 조절기(Slider)와 함께 사용되어 체형에 맞는 길이 조절을 가능케 함. 주로 6mm~10mm 내외의 소형 나일론 코팅 O링이 사용됨.

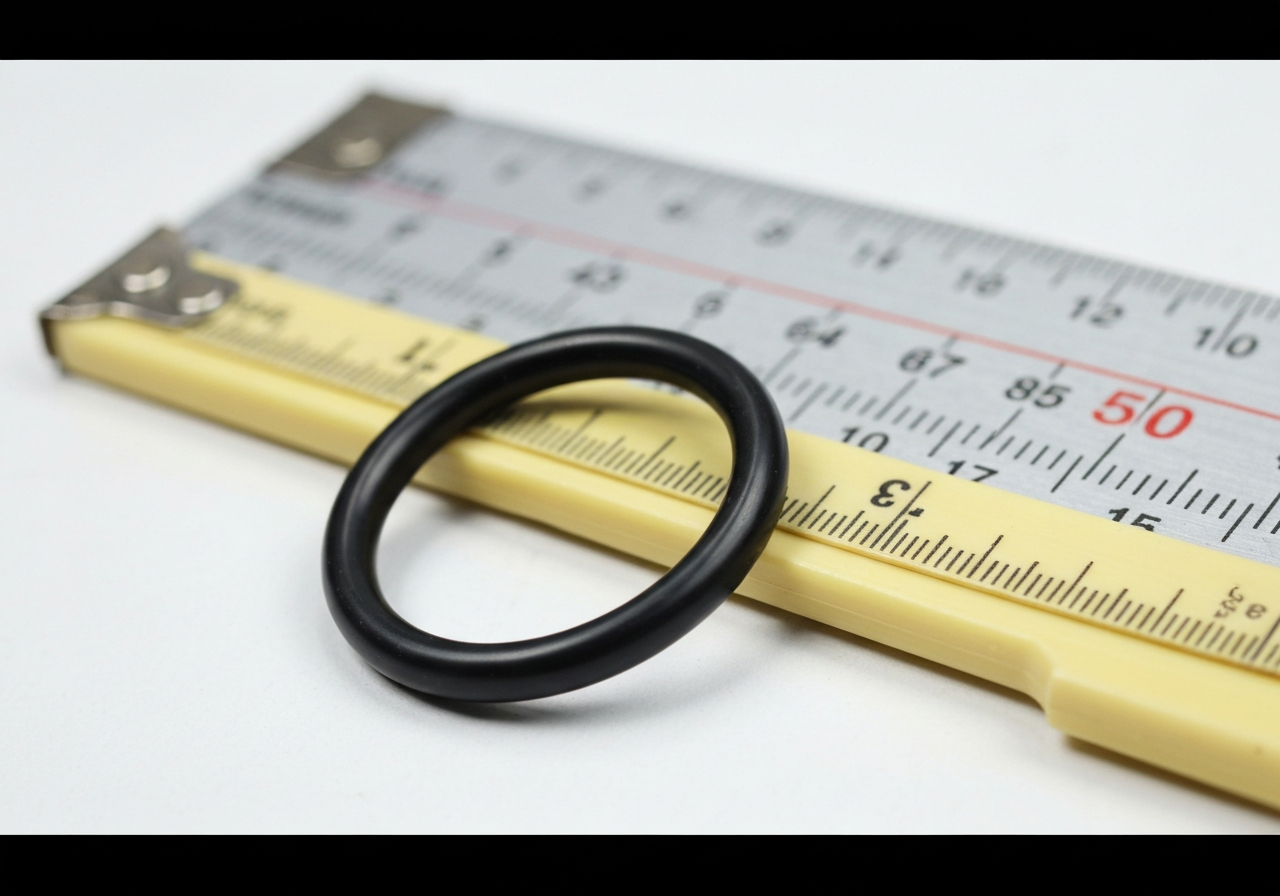

- **스포츠웨어 및 아웃도어**: 자켓 하단 밑단(Hem)의 스트링 가이드로 사용되어, 스트링이 꼬이지 않고 부드럽게 당겨지도록 보조함.

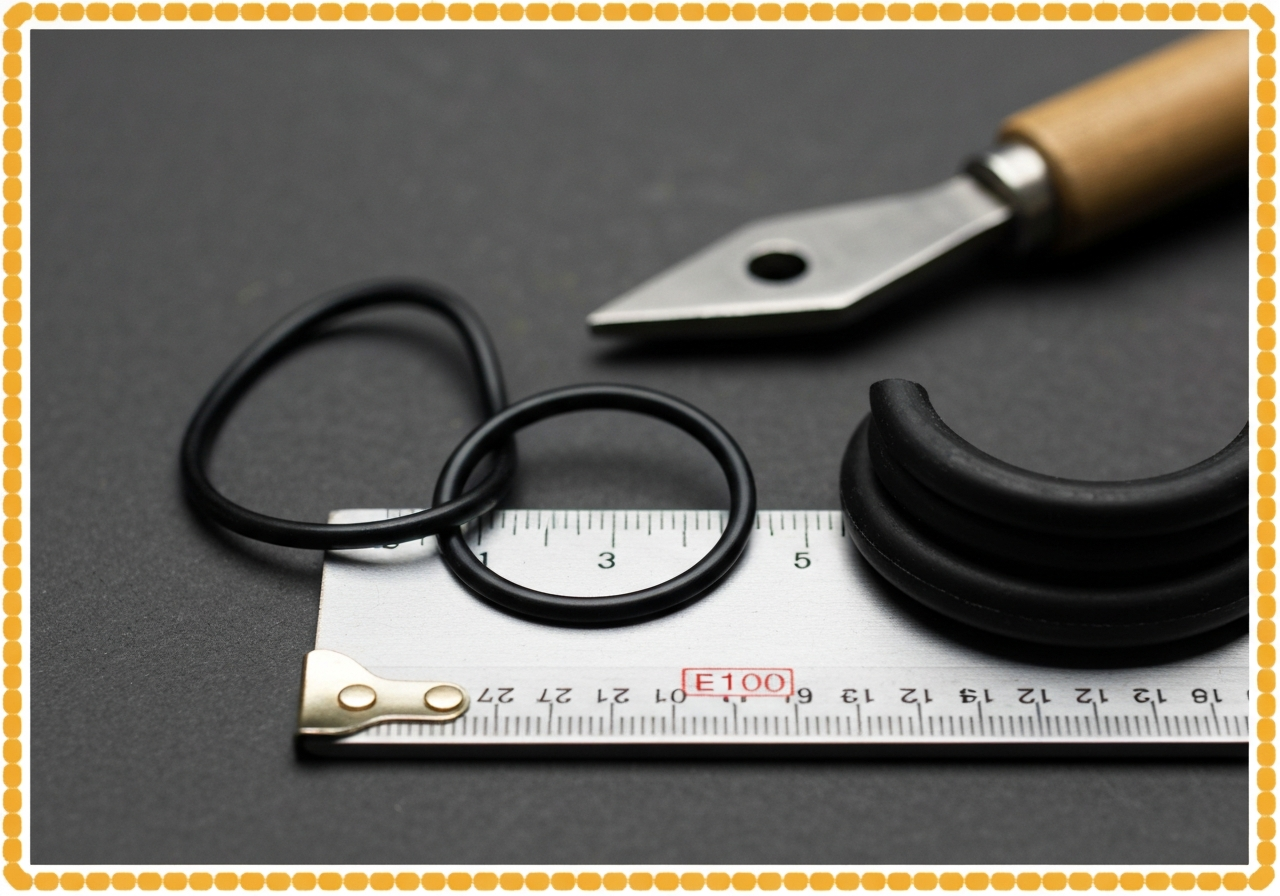

- 가방 및 잡화(Bags & Accessories):

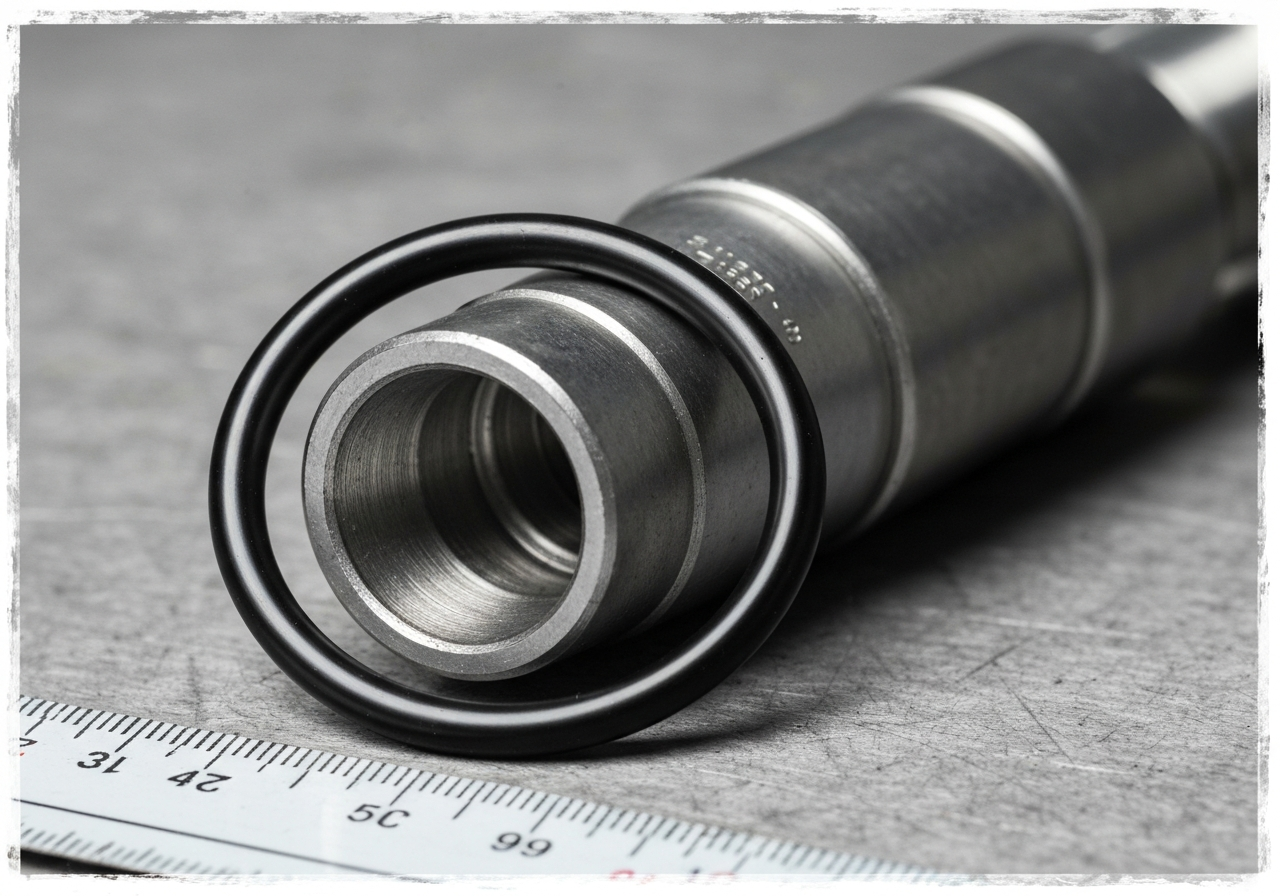

- **메신저백 및 숄더백**: 스트랩과 가방 본체를 연결하는 피벗 포인트(Pivot Point). 사용자가 가방을 멜 때 스트랩의 각도가 자유롭게 변해야 하므로 D링보다 O링이 선호되는 경우가 많음.

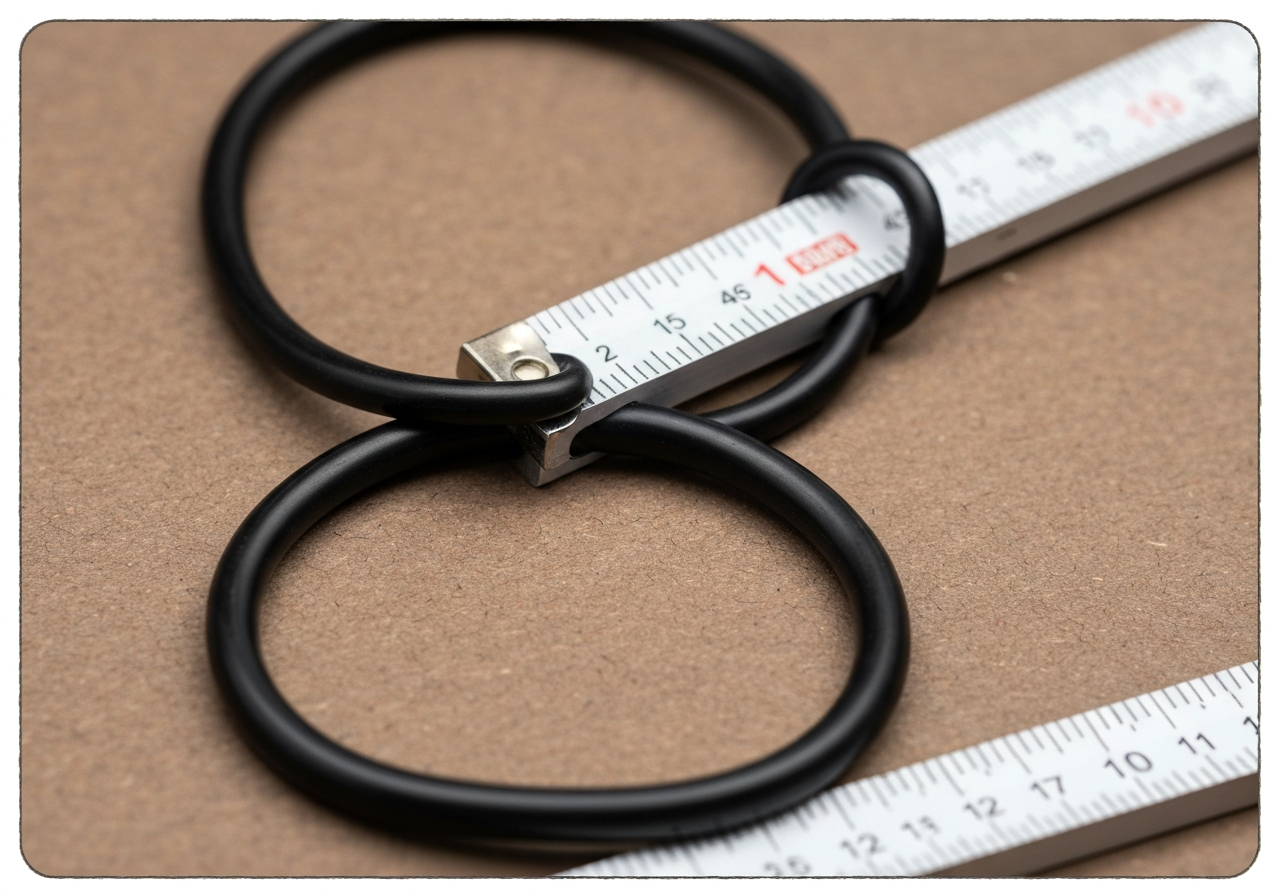

- **백팩(Backpack)**: 가슴 스트랩(Chest Strap)의 위치를 상하로 조절할 수 있는 가이드 레일 역할을 수행하거나, 하단 어깨끈 조절 부위의 힌지로 적용.

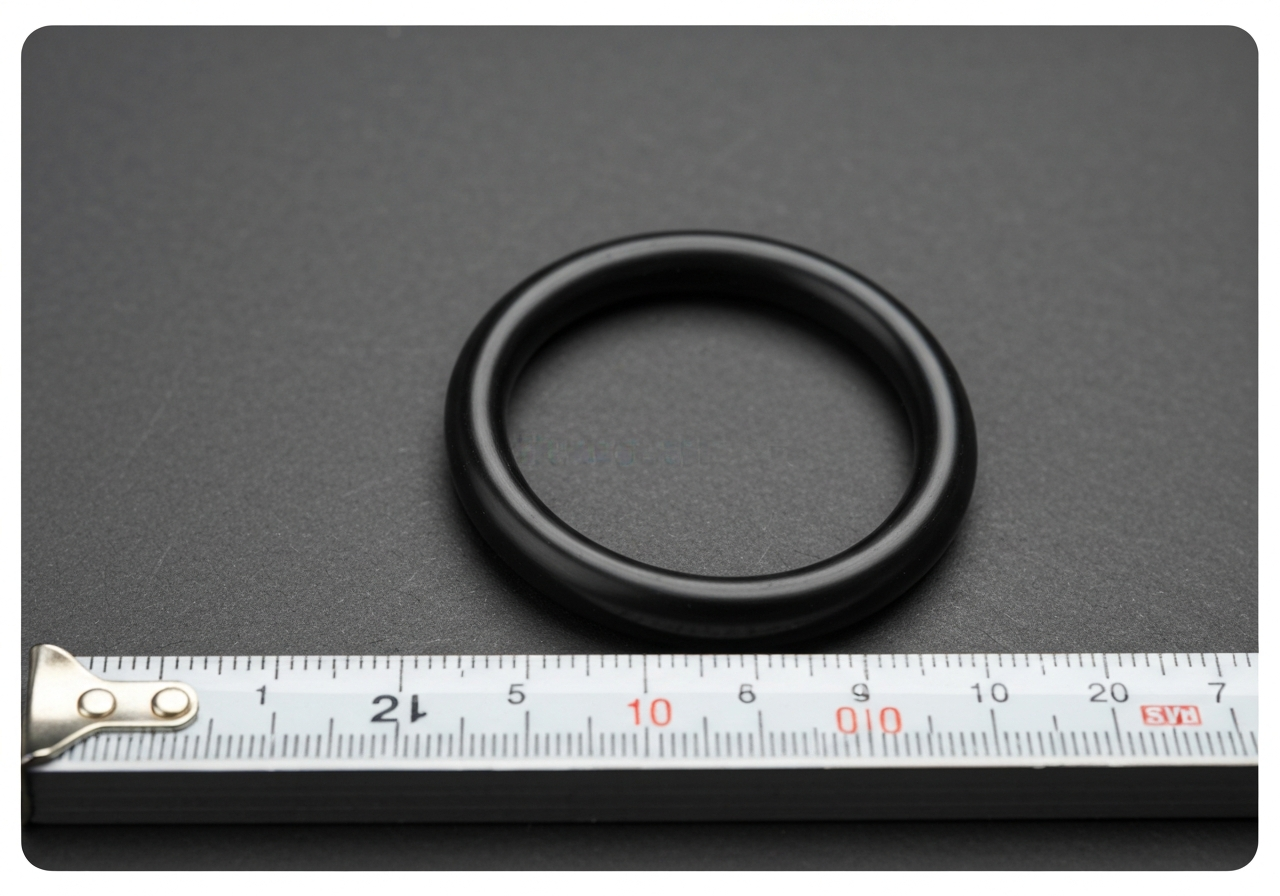

- **반려동물 용품**: 리드줄과 하네스의 연결 고리. 이 부위는 동물의 돌발적인 움직임에 의한 충격 하중(Impact Load)이 크므로 반드시 선경 4.0mm 이상의 **용접형 스테인리스 O링**을 사용해야 함.

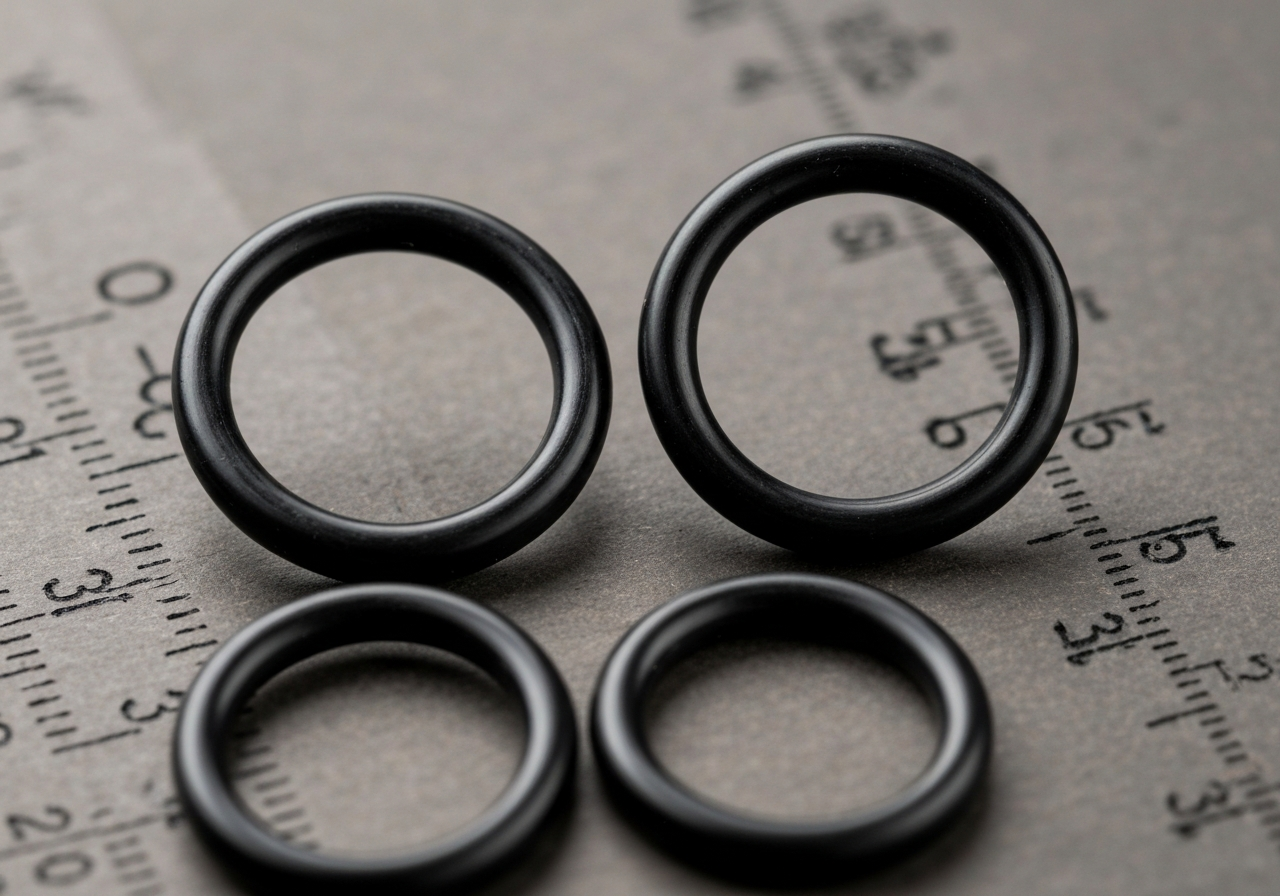

- 산업 및 특수 장비:

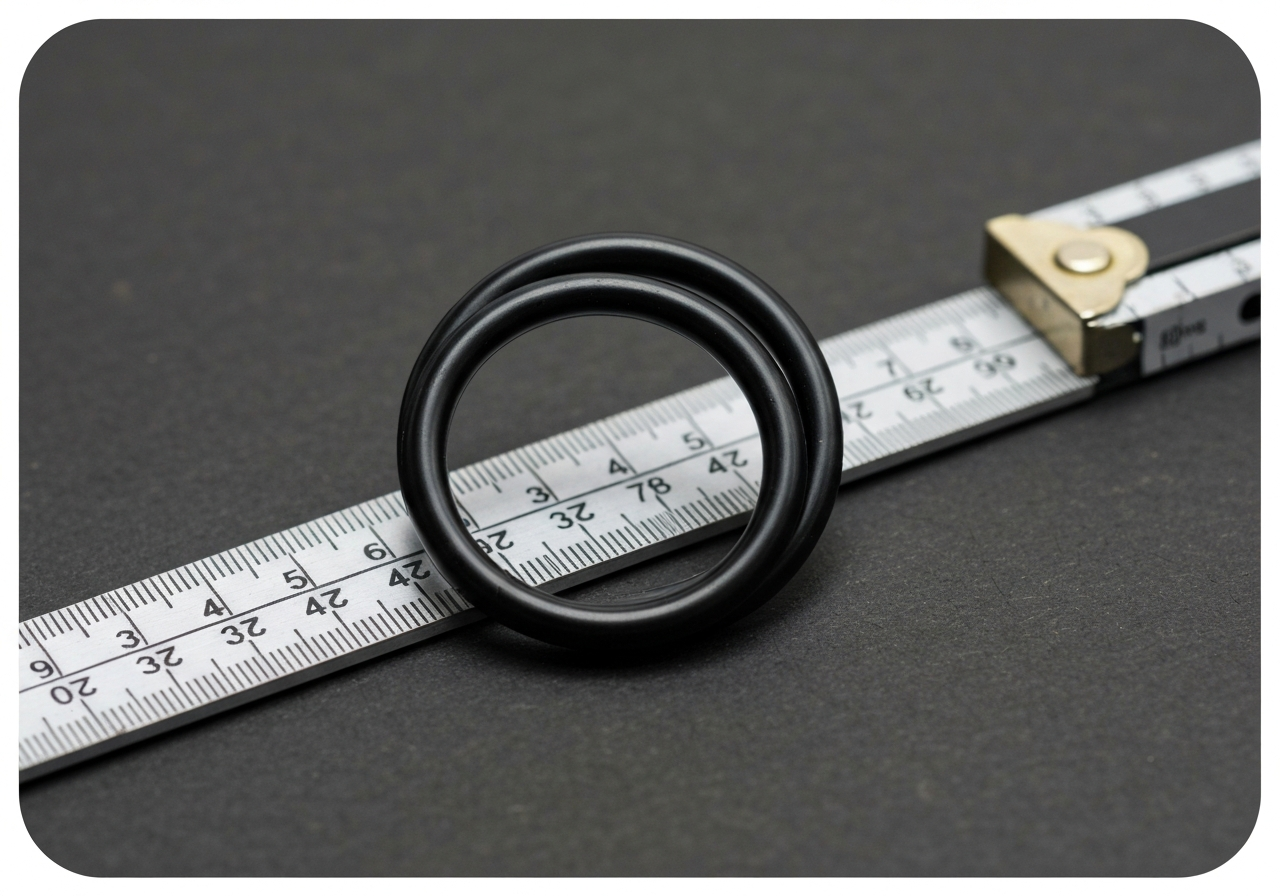

- **군용 전술 조끼(MOLLE)**: 파우치나 추가 장비를 결착하기 위한 루프 포인트.
- **안전 장구(Safety Harness)**: 추락 방지용 하네스의 보조 연결 고리 (반드시 인증된 강철 용접링 사용).
¶ 주요 결함 및 해결 방안 (RCA)
- 도금 박리 (Plating Peeling)
- 원인: 전처리 공정(탈지) 불량 또는 도금층 두께 미달. 특히 아연 합금의 경우 표면 기공으로 인해 도금이 들뜨기 쉬움.
- 해결: 밀착력이 우수한 전착 도장(ED Coating)을 적용하거나, 도금 후 투명 코팅(Clear Lacquer) 공정을 추가하여 마찰 내구성을 확보함.
- 이음매 벌어짐 (Gap Opening)
- 원인: 비용접링(Non-welded) 사용 부위에 설계 하중 이상의 무게가 가해짐.
- 해결: 하중이 집중되는 부위에는 반드시 전기 용접 처리된 용접링(Welded O-ring)을 사용하고, 선경(Wire Diameter)을 상향 조정함.
- 부식 및 산화 (Corrosion/Oxidation)
- 원인: 저가형 철(Steel) 소재 사용 또는 고습 환경 노출.
- 해결: 황동(Brass)이나 스테인리스(SUS304) 소재로 변경. 48시간 이상의 염수 분무 테스트(Salt Spray Test) 성적서를 확인하여 내식성 검증.
- 버(Burr) 및 날카로운 단면
- 원인: 금형 노후화 또는 연마(Tumbling) 공정 누락.
- 해결: 배럴 연마 시간을 늘리고, 출고 전 전수 검사를 통해 원단 손상 및 사용자 부상 방지.
- 니켈 알러지 (Nickel Allergy)
- 원인: 피부 접촉 부위에 니켈 도금 사양 사용.
- 해결: 유럽(EU) 수출향의 경우 반드시 무니켈(Nickel-free) 도금 사양을 준수하고, 검침기 대응(Non-magnetic) 사양인지 확인.
¶ 품질 검사 기준 (QC Standards)
- 인장 시험(Tensile Test): 인장 시험기를 사용하여 파단 하중이 작업지시서(Spec Sheet)의 기준치(예: 100kgf 이상)를 충족하는지 측정.
- 검침기 테스트(Needle Detector Test): 봉제 완료 후 검침기를 통과해야 하므로, 철 성분이 없는 비자성체(Non-ferrous) 소재인지 확인(NC 도금 여부).
- 치수 정밀도: 버니어 캘리퍼스를 사용하여 내경(ID)과 선경(WD)의 오차가 ±0.2mm 이내인지 계측.
- 도금 밀착성: 크로스컷 테스트(Cross-cut Test) 또는 3M 테이프 테스트를 통해 도금층 탈락 여부 확인.
- 화학적 안전성: REACH 규정에 따른 4대 중금속 및 프탈레이트 검출 여부 확인.
¶ 현장 은어 및 국가별 명칭
| 국가/언어 | 용어 | 현장 은어 및 비고 |
|---|---|---|
| 한국어 (KR) | O링 | 마루깡(丸カン) - 일본어 유래 은어로 현장에서 가장 흔히 사용됨. |
| 일본어 (JP) | 丸カン (Maru-kan) | 원형 고리를 뜻하는 표준 용어. |
| 베트남어 (VN) | Vòng O / Khoen tròn | 현장 생산 라인 및 자재 발주 시 사용. |
| 중국어 (CN) | O型环 (O-xíng huán) | 圆圈(Yuánquān)이라고도 불림. |
| 영어 (EN) | O-ring / Round Ring | 산업용 씰(Seal)과 혼동 주의 (봉제용은 Round Ring 선호). |
¶ 장비 세팅 및 공정 가이드
- 바택(Bar-tack) 위치 설정: O링이 노루발(Presser Foot)에 직접 닿으면 바늘 파손 및 기계 고장의 원인이 됩니다. O링과 바택 사이의 간격을 최소 2.0~3.0mm 유지하도록 X-Y 축 범위를 설정하십시오.
- 전용 노루발 및 지그(Jig): O링의 선경으로 인해 노루발이 들뜨는 경우, 한쪽 면이 파여 있는 편노루발이나 O링을 고정할 수 있는 전용 지그를 제작하여 장착하면 봉제 품질이 비약적으로 향상됩니다.
- 실 장력(Tension) 조절: 두꺼운 웨빙을 O링에 감아 박을 때는 밑실 장력을 평소보다 15~20% 강하게 설정하여 스티치가 들뜨는 현상(Bird-nesting)을 방지해야 합니다. Towa 장력계 기준, 일반 본봉이 25gf라면 O링 고정용 바택은 50gf 이상으로 세팅하는 것이 안정적입니다.
- 바늘 선택: 금속 부자재와의 충돌 가능성을 고려하여 강도가 높은 티타늄 코팅 바늘(예: Organ PD 시리즈) 사용을 권장합니다. 바늘 끝 모양은 원단 조직에 따라 R(일반) 또는 가죽의 경우 LL/S 포인트를 선택합니다.
¶ 실전 트러블슈팅 (Troubleshooting)
- 증상: 바늘이 O링에 부딪혀 계속 파손됨
- 체크포인트: 노루발의 가이드 홈이 O링의 선경보다 좁지 않은지 확인하십시오.
- 해결: 노루발 바닥면에 O링이 안착될 수 있는 'R(라운드) 홈'을 연마기로 가공하여 장착하십시오. 또한, 바택기의 'Slow Start' 기능을 활성화하여 첫 2~3침은 저속으로 박히게 세팅하십시오.
- 증상: 봉제 후 O링 주위의 원단이 우는 현상 (Puckering)
- 체크포인트: 윗실 장력이 너무 강하거나, 바택 밀도가 과도하게 높지 않은지 확인하십시오.
- 해결: 윗실 장력을 낮추고, 대신 밑실 장력을 높여 땀의 형성을 원단 중간에서 이루어지게 하십시오. SPI를 1~2단계 낮추어 원단에 가해지는 압력을 줄이십시오.
- 증상: 도금된 O링에서 검은 가루가 묻어남
- 체크포인트: 도금 후 세척(Rinsing) 공정 미흡 또는 저가형 흑니켈 도금 여부를 확인하십시오.
- 해결: 자재 입고 전 '화이트 클로스 테스트(White Cloth Test)'를 실시하여 묻어남이 없는지 확인하고, 문제 발생 시 전량 재세척 또는 코팅 처리를 요구하십시오.
¶ 공정 흐름도 (Process Flowchart)
¶ 자동화 공정 및 지그(Jig) 설계
최근 인건비 상승으로 인해 O링 삽입 및 봉제 공정의 자동화가 가속화되고 있습니다.
- 자동 공급 장치 (Auto Feeder): 진동 보울(Vibratory Bowl)을 통해 O링을 정렬하여 봉제 위치까지 자동으로 공급하는 장치입니다. 주로 란제리 생산 라인에서 표준화되어 있습니다.
- 포지셔닝 지그 (Positioning Jig): 웨빙을 접고 O링을 끼우는 동작을 반자동화한 지그입니다. 작업자의 숙련도에 상관없이 일정한 간격(예: O링 끝단에서 바택까지 2.5mm)을 유지하게 해줍니다.
- 센서 감지 시스템: O링이 누락된 채 봉제가 진행되는 것을 방지하기 위해 광전 센서(Photo Sensor)를 장착하여, 부자재 미감지 시 재봉기가 작동하지 않도록 인터락(Interlock)을 설정합니다.
¶ 관련 항목
- D링 (D-ring): 한쪽 면이 직선으로 되어 있어 스트랩의 뒤틀림을 방지하는 데 유리한 부자재.
- 개고리 (Snap Hook): O링이나 D링에 걸어서 스트랩을 탈부착할 수 있게 만드는 개폐형 고리.
- 사각링 (Square Ring): 넓은 웨빙의 형태를 유지하며 연결할 때 사용하는 사각형 고리.
- 아일렛 (Eyelet): 원단에 구멍을 내어 O링을 직접 끼울 때 구멍 주위를 보강하는 금속 부속.
- 조절기 (Adjuster): 스트랩의 길이를 조절하기 위해 O링과 함께 조합되어 사용되는 부자재.
이 문서는 현장 기술자의 경험과 국제 표준 규격을 바탕으로 작성되었으며, 실제 생산 적용 시에는 사용하는 원단과 부자재의 샘플 테스트를 통해 최종 세팅값을 확정해야 합니다. (최종 수정일: 2024년 5월)
