오픈엔드지퍼 (Open-end Zipper / オープンファスナー / 开尾拉链 / khóa kéo mở đuôi)
¶ 용어 정의 및 메커니즘

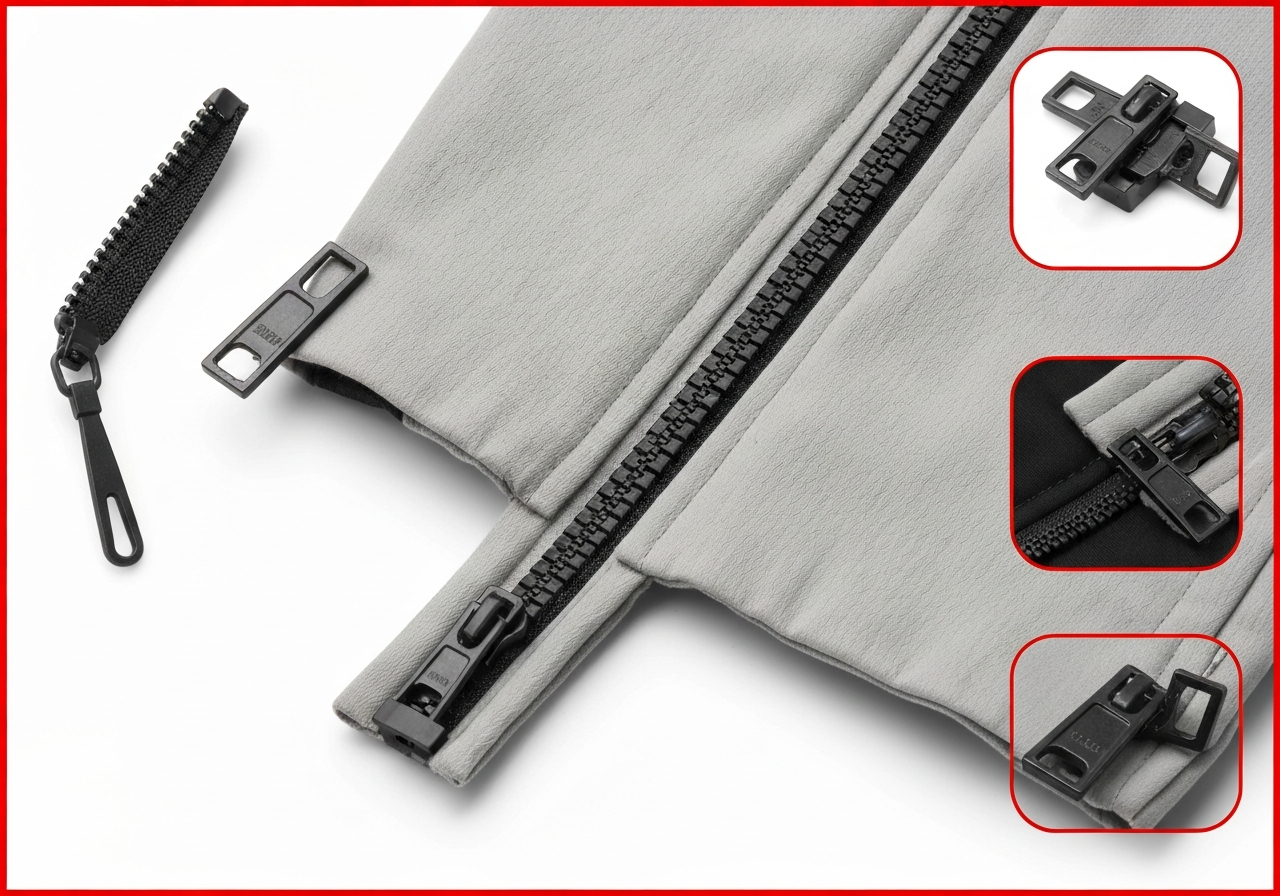

오픈엔드지퍼(Open-end Zipper)는 지퍼의 하단부에 분리 가능한 기구물인 박스(Retainer Box)와 핀(Insertion Pin) 구조를 갖추어, 양쪽 테이프를 완전히 분리할 수 있도록 설계된 지퍼 유형이다. 슬라이더를 하단 박스까지 내린 후 삽입 핀을 박스에서 뽑아내면 좌우 패널이 독립적으로 분리되며, 재결합 시에는 핀을 박스에 끝까지 삽입한 후 슬라이더를 올려 체결한다. 주로 점퍼, 자켓, 코트와 같이 앞중심이 완전히 개방되어야 하는 아우터 의류 및 탈부착형 부속품에 필수적으로 사용된다. 봉제 공정에서는 주로 ISO 4915 Class 301(본봉) 스티치를 사용하여 원단에 고정하며, 지퍼의 재질에 따라 금속(Metal), 비슬론(Vislon/Plastic), 코일(Coil/Nylon)로 분류된다.
물리적·기계적 작동 원리 및 구조적 특성: 오픈엔드지퍼의 핵심은 슬라이더 내부의 '다이아몬드(Diamond)' 또는 '플라우(Plough)'라고 불리는 가이드 구조가 좌우 엘리먼트(Element/이빨)를 특정 각도로 맞물리게 하거나 분리시키는 데 있다. 클로즈엔드(Closed-end) 지퍼가 하단 정지점(Bottom Stop)에 의해 물리적으로 고정되어 있는 것과 달리, 오픈엔드지퍼 구조는 핀(Pin)이 박스(Box) 내부의 홈에 완전히 안착되어야만 슬라이더가 상향 이동할 수 있는 '인터록킹 스타트(Interlocking Start)' 메커니즘을 가진다. 이때 핀과 박스의 결합 공차는 보통 0.05mm~0.1mm 사이로 정밀하게 설계되어야 하며, 이 유격이 커질 경우 슬라이더가 헛돌거나 이빨이 어긋나는 '미스매칭(Mismatching)' 현상이 발생한다. 특히 고하중이 걸리는 아우터의 경우, 박스 부위의 인발 강도(Pull-off Strength)가 제품의 수명을 결정짓는 핵심 요소가 된다.
유사 기법과의 비교 및 선택 이유: 단추(Button)나 스냅(Snap) 버튼에 비해 오픈엔드지퍼는 폐쇄 시 공기 흐름을 완벽히 차단하는 방풍성(Windproof)이 뛰어나며, 착탈 속도가 현저히 빠르다. 특히 고기능성 아웃도어에서는 수밀성(Water-tightness) 확보를 위해 PU 코팅된 오픈엔드지퍼 방수 타입을 선택한다. 벨크로(Velcro)와 비교했을 때 소음이 적고 내구성이 높으며, 의류의 실루엣을 무너뜨리지 않는 직선적인 강성을 제공한다는 장점이 있다. 또한, 단추는 원단에 구멍(Buttonhole)을 내야 하므로 원단 손상 위험이 있으나, 오픈엔드지퍼는 테이프를 통해 하중을 분산시키므로 얇은 기능성 원단에도 적합하다.
봉제 산업에서의 역사적 배경 및 현장 인식: 현대적 지퍼의 기틀은 1913년 기드온 선백(Gideon Sundback)이 개발한 'Hookless No. 2' 모델에서 완성되었다. 1917년 미국 특허(U.S. Patent 1,219,881)를 통해 이빨이 맞물리는 구조가 정립된 이후, 1930년대 초반 B.F. Goodrich 사가 'Zipper'라는 명칭을 대중화하면서 아우터웨어의 앞여밈에 오픈엔드지퍼 방식이 본격 도입되기 시작했다. 특히 1937년 프랑스 패션 디자이너들이 남성용 바지와 자켓에 지퍼를 적극 채택하며 '지퍼의 전쟁(Battle of the Fly)'이라 불리는 혁신이 일어났고, 이는 오픈엔드지퍼가 아우터의 표준 사양으로 자리 잡는 계기가 되었다. 한국 현장에서는 70-80년대 수출 봉제 전성기를 거치며 '오픈지퍼'라는 명칭으로 정착되었으며, 베트남 공장에서는 'Khóa mở(열리는 지퍼)'라는 직관적 명칭을 사용한다. 중국 공장(광동성, 절강성 일대)에서는 '开尾(Kaiwei, 꼬리가 열림)'라고 부르며, 박스 부위의 사출 품질을 전체 지퍼 등급의 척도로 삼는 경향이 있다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (Lockstitch) | 본봉 미싱을 이용한 직선 봉제 표준 |
| 기계 유형 | 바늘 이송 미싱 (Needle Feed), 본봉 미싱 (Lockstitch) | 원단 밀림 방지를 위해 바늘 이송 방식 권장 |
| 주요 권장 모델 | Juki DLN-5410N, Brother S-7300A, Juki DDL-9000C | 자동 사절 및 디지털 피드(Digital Feed) 기능 포함 |
| 바늘 시스템 | DP×5 (중량물/아우터), DB×1 (경량물/셔츠) | 지퍼 테이프 두께 및 원단 밀도에 따라 선택 |
| 바늘 호수 | #11 (경량), #14 (표준), #16 (헤비급) | 지퍼 엘리먼트(Element) 간섭 및 바늘 굴절 주의 |
| 일반 SPI | 10 - 14 SPI (2.5mm - 1.8mm 땀수) | 원단 수축률 및 솔기 강도(Seam Strength)에 따라 조절 |
| 실 구성 | 코아사(Core Spun Thread) 45s/2 또는 30s/2 | 고강력 폴리에스터 코아사 사용 권장 |
| 최대 봉제 속도 | 3,000 - 4,000 spm | 박스 및 핀 구간 통과 시 500 spm 이하로 반드시 감속 |
| 지퍼 규격 (Size) | #3, #5, #8, #10 | 숫자가 클수록 엘리먼트 폭과 테이프 강도가 높음 |
| 밑실 장력 (Towa) | 20 - 30g (0.2 - 0.3N) | 지퍼 테이프 우는 현상(Puckering) 방지용 저장력 세팅 |
| 프레싱 권장 온도 | 120°C - 140°C | 150°C 이상 시 테이프 열수축 및 엘리먼트 용융 위험 |
| 노루발 압력 | 1.5kgf - 2.5kgf | 원단 두께 및 지퍼 종류에 따라 가변 적용 (디지털 제어 권장) |
| 견뢰도 표준 (ISO 105) | ISO 105-C06 (세탁), ISO 105-X12 (마찰) | 테이프 및 슬라이더 도장의 견뢰도 4급 이상 요구 |
¶ 재질별 특성 및 소재 공학
- 금속 오픈엔드지퍼 (Metal Open-end):
- 재질: 황동(Brass), 알루미늄(Aluminum), 니켈(Nickel), 구리(Copper).
- 특징: 가장 높은 물리적 강도를 가지며, 빈티지한 외관을 제공한다. 엘리먼트 하나하나를 테이프에 압착하는 방식으로 제작된다.
- 주의사항: 부식 방지를 위한 도금 공정이 필수적이며, 세탁 시 금속 산화에 의한 이염 주의가 필요하다. 특히 아동복의 경우 검침기(Needle Detector) 통과를 위해 비자성(Non-magnetic) 처리가 된 제품을 사용해야 한다.
- 비슬론/플라스틱 오픈엔드지퍼 (Vislon/Plastic Open-end):
- 재질: 폴리아세탈(POM, Polyoxymethylene) 수지.
- 특징: 사출 성형 방식으로 제작되어 가볍고 색상 구현이 자유롭다. 엘리먼트의 형상이 톱니 모양으로 맞물려 전단 강도가 높다.
- 장점: 염분에 강해 해양 스포츠웨어에 적합하며, 금속 대비 슬라이딩이 부드럽고 추운 날씨에도 금속처럼 차가워지지 않아 아웃도어용으로 선호된다.
- 코일/나일론 오픈엔드지퍼 (Coil/Nylon Open-end):
- 재질: 폴리에스터(Polyester) 모노필라멘트.
- 특징: 유연성이 뛰어나 곡선 부위 봉제에 유리하다. 엘리먼트가 연속적인 코일 형태이므로 인장 강도가 균일하다.
- 용도: 경량 아우터 및 스포츠 저지에 주로 사용되며, 뒤집어서 봉제할 경우 이빨이 보이지 않는 '리버스 코일(Reverse Coil)' 형태로도 활용 가능하다.
¶ 적용 분야 및 사례 (Application Details)
오픈엔드지퍼는 단순히 앞여밈뿐만 아니라 다양한 기능적 부위에 적용된다.
- 의류 (Apparel):
- 헤비 아우터: 다운 파카, 필드 자켓, 가죽 점퍼의 앞중심(Center Front). 주로 #5 또는 #8 규격이 사용된다.
- 기능성 부위: 탈부착형 후드(Detachable Hood), 소매 분리형 자켓(Convertible Jacket)의 어깨 연결부. 소매 분리형의 경우 좌우 지퍼가 바뀌지 않도록 'L/R 마킹'이 중요하다.
- 레이어링 시스템: 내피(Liner) 결합용 지퍼(Zip-in System). 외피와 내피의 지퍼 규격 및 슬라이더 방향이 완벽히 호환되어야 한다.
- 스포츠웨어: 트레이닝복 상의, 사이클링 저지(Full-zip). 활동 시 걸림이 없도록 #3 코일 지퍼가 주로 사용된다.
- 가방 및 잡화 (Bags & Accessories):
- 모듈형 백팩: 메인 바디와 보조 파우치를 연결하는 외곽 라인. 하중 지지력을 위해 #10 이상의 대형 비슬론 지퍼가 선호된다.
- 캐리어: 용량 확장용(Expansion) 패널. 가방 전체를 한 바퀴 도는 구조에서 끝단이 분리되어야 할 때 사용된다.
- 아웃도어 및 장비:
- 침낭(Sleeping Bag): 좌우 연결을 통해 2인용으로 확장 시 오픈엔드지퍼 구조가 필수적이다.
- 텐트: 출입구 및 메쉬 창문 탈부착부. 흙먼지 오염에 강한 대형 코일 지퍼가 주로 사용된다.
- 산업용 및 특수복:
- 항공/소방: 항공용 플라이트 자켓, 소방관 방호복의 빠른 탈착을 위한 고내열성 금속 오픈엔드지퍼. 아라미드(Aramid) 테이프가 적용된 특수 모델이 사용된다.
- 자동차: 시트 커버 교체형 모델, 대형 화물차의 호로(Canvas) 연결부.
업종별 세부 사양 차이: * 스포츠웨어: 12-14 SPI의 촘촘한 땀수와 60s/3 또는 50s/2 얇은 코아사를 사용하여 유연성을 강조한다. * 워크웨어/아웃도어: 8-10 SPI의 넓은 땀수와 30s/3 또는 20s/3 두꺼운 실을 사용하여 박스 부위의 인발 강도를 극대화한다. * 고급 정장/코트: 지퍼 노출을 최소화하기 위해 '숨은 오픈엔드지퍼(Invisible Open-end)'를 사용하며, 실크사 느낌의 광택 코아사를 적용한다.
¶ 실전 트러블슈팅 및 현장 노하우 (Troubleshooting)
- 하단 박스 부위 터짐 (Box Bursting)
- 증상: 지퍼를 채운 후 하단에 힘이 가해지면 박스가 테이프에서 이탈하거나 깨짐.
- 원인: 봉제 시 바늘이 박스 근처 테이프 조직을 손상시키거나, 하단 보강 봉제(Bar-tack) 부족으로 인한 응력 집중.
- 해결: 지퍼 하단 1cm 지점에 바텍(Bar-tack)을 치거나, 되돌아박기를 3회 이상 실시하여 물리적 강도 보강. 시니어 기술자 팁: 박스 바로 위 2~3mm 지점은 바늘이 들어가지 않도록 여유를 두어야 박스 사출물이 깨지지 않는다.
- 지퍼 웨이브 현상 (Zipper Waving/Puckering)
- 증상: 봉제 후 지퍼 라인이 물결치듯 우는 현상.
- 원인: 상단 원단과 하단 지퍼 테이프 간의 이송량 차이(Differential Feed)로 인한 밀림 현상.
- 해결: 바늘 이송(Needle Feed) 미싱을 사용하고, 노루발 압력을 최소화하며, 필요 시 상하 동시 이송(Walking Foot) 기계 사용. 디지털 미싱 세팅: Juki DDL-9000C 기준, 피드 모션을 'Box Feed'로 설정하고 이송 궤적을 수평으로 조정하여 원단 밀림을 원천 차단한다.
- 슬라이더 작동 불량 (Slider Jamming)
- 증상: 슬라이더가 이동 중 원단이나 실밥에 걸림.
- 원인: 엘리먼트에 너무 가깝게 봉제하여 슬라이더 가이드가 봉제선에 걸림.
- 해결: 지퍼 전용 외노루발(P36N 등)을 사용하여 엘리먼트와 봉제선 사이 간격(약 2.5mm~3mm)을 일정하게 유지한다.
- 좌우 단차 (Uneven Alignment/High-Low)
- 증상: 지퍼를 끝까지 올렸을 때 좌우 원단 끝단이 맞지 않음.
- 원인: 좌우 테이프 부착 시 시작점(Bottom Box) 위치 불일치 또는 봉제 중 원단 늘어남.
- 해결: 봉제 전 노치(Notch) 표시를 정확히 하고, 지퍼 고정용 양면 테이프를 사용하여 가고정 후 본봉 작업. 베트남 공장 사례: 지퍼 전용 지그(Jig)를 제작하여 박스 위치를 물리적으로 고정 후 봉제를 시작함으로써 숙련도에 상관없이 균일한 품질을 확보한다.
- 테이프 열수축 (Tape Shrinkage)
- 원인: 고온 프레싱 공정 시 폴리에스터 테이프가 수축하여 지퍼가 우는 현상.
- 해결: 열 안정성이 검증된 브랜드(YKK, KCC 등) 제품 사용 및 프레싱 온도를 130°C 이하로 제한한다.
- 삽입 핀 탈락 (Pin Detachment)
- 원인: 핀 부착 부위의 초음파 융착 불량 또는 봉제 시 바늘 타격으로 인한 균열.
- 해결: 입고 검사 시 핀의 인발 강도를 체크하고, 핀 부위 봉제 시 바늘이 직접 닿지 않도록 가이드 세팅을 확인한다.
¶ 품질 검사 및 국제 표준 (QC Standards)
- 결합력 테스트: 핀(Pin)이 박스(Box)에 유격 없이 '딸깍' 소리와 함께 정확히 삽입되는지 전수 검사한다.
- 슬라이딩 부하 (Operability): 슬라이더를 10회 이상 왕복 작동 시 걸림, 뻑뻑함, 또는 이빨 어긋남이 없는지 확인한다. (ASTM D2062 기준 준용)
- 치수 정밀도: 지퍼 전체 길이 및 좌우 테이프의 대칭성 확인 (허용 오차: 50cm 미만 ±2mm, 50cm 이상 ±1%).
- 측면 인장 강도 (Lateral Strength): 지퍼 체결 상태에서 좌우로 당겼을 때 엘리먼트가 빠지거나 테이프가 찢어지지 않는지 확인한다. (ASTM D2061 기준, #5 비슬론 기준 600N 이상 요구)
- 세탁 및 드라이클리닝 견뢰도: 세탁 후 테이프의 이염(Color Bleeding)이나 금속 부품의 부식 여부 확인. ISO 105-C06 기준 4급 이상 확보 필수.
- 염수 분무 테스트 (Salt Spray Test): 해양 스포츠용 또는 수출용 아우터의 경우, 금속 부품의 부식 방지를 위해 24~48시간 염수 노출 후 작동성을 확인한다.
- 니켈 프리(Nickel-free) 검사: 유럽 수출용 제품의 경우 피부 알레르기 방지를 위해 니켈 용출량 검사(EN 1811) 통과가 필수적이다.
¶ 현장 은어 및 지역별 명칭
| 언어 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 오픈지퍼 | 현장 공용어 |
| 한국어 (KR) | 개미지퍼 | #3 이하의 얇은 나일론/코일 오픈엔드지퍼를 지칭 |
| 한국어 (KR) | 도찌 | 지퍼 끝단 처리(Stop)를 의미하는 일본어 유래 은어 |
| 일본어 (JP) | オープン (Open) | 오픈엔드지퍼의 약칭 |
| 일본어 (JP) | ムシ (Mushi) | 지퍼 엘리먼트를 지칭 (벌레라는 뜻) |
| 베트남어 (VN) | Khóa mở | 오픈엔드지퍼의 일반적 명칭 |
| 베트남어 (VN) | Dây kéo tách rời | '분리되는 지퍼'라는 뜻의 기술 용어 |
| 중국어 (CN) | 开尾拉链 (Kaiwei) | '꼬리가 열리는 지퍼'라는 뜻의 정식 명칭 |
| 중국어 (CN) | 牙齿 (Yachi) | 지퍼 엘리먼트를 지칭 |
| 중국어 (CN) | 插管 (Chaguan) | 삽입 핀(Insertion Pin)을 지칭 |
¶ 장비 세팅 및 봉제 가이드
- 노루발 선택: 엘리먼트와의 간섭을 피하기 위해 지퍼 전용 외노루발(Hinged Cording Foot) 또는 단노루발(Compensating Foot)을 사용한다. (예: P36N, P36LN). 특히 두꺼운 #8, #10 지퍼의 경우 노루발 바닥면에 테플론 테이프를 부착하여 마찰을 줄인다.
- 장력 설정 (Tension): 지퍼 테이프는 원단보다 신축성이 현저히 낮으므로, 밑실(Bobbin) 장력을 평소보다 약간 느슨하게 설정(Towa 기준 25g 내외)하여 봉제 후 원단이 오그라드는 현상을 방지한다.
- 이송 톱니 조정: 톱니(Feed Dog)의 높이를 표준(0.8mm)보다 약간 낮추어 지퍼 테이프 뒷면의 스크래치 및 손상을 방지한다. 톱니의 경사도를 뒤쪽이 약간 낮게 설정(Down-tilt)하면 밀림 방지에 효과적이다.
- 바늘 선택: 테이프의 고밀도 조직을 원활히 관통하기 위해 바늘 끝이 날카로운 R point(원형 바늘)를 사용하며, 코팅 지퍼의 경우 열 발생을 줄이기 위해 테플론 코팅 바늘(예: Schmetz SERV 7 시리즈)을 권장한다.
- 속도 제어: 직선 구간은 3,500 spm으로 작업하되, 하단 박스와 상단 스톱(Top Stop) 구간 진입 전 5cm 지점부터는 500 spm 이하로 감속하여 바늘 부러짐 및 사출물 파손을 예방한다.
¶ 공정 흐름도 (Process Flowchart)
¶ 국가별 실무 차이 및 현장 노하우
- 한국 공장 (KR): 숙련공 위주의 샘플 및 소량 다품종 생산이 많아, 지퍼 부착 시 노루발 압력을 수동으로 미세 조정하며 '손맛'으로 단차를 맞추는 경향이 강하다. 테이프를 살짝 당기면서 봉제하여 세탁 후 수축에 대비하는 노하우가 발달해 있다.
- 베트남 공장 (VN): 대규모 라인 생산 체제로, 자동 지퍼 부착기(Automatic Zipper Attaching Machine) 도입률이 높다. 작업자의 숙련도 편차를 줄이기 위해 지퍼 가이드 폴더(Folder)를 필수로 사용하며, 공정별 분업화가 철저하다.
- 중국 공장 (CN): 부자재 공급망이 인접해 있어 특수 슬라이더(로고 각인, 특수 도금) 대응이 매우 빠르다. 대량 생산 시 지퍼 테이프를 롤(Roll) 단위로 공급받아 현장에서 초음파 절단 및 박스 사출을 동시에 진행하는 '인라인(In-line) 시스템'을 운영하여 원가를 절감한다.
¶ 관련 항목
- 클로즈엔드지퍼 (Closed-end Zipper): 하단이 고정되어 분리되지 않는 지퍼 (바지 앞여밈용).
- 투웨이 오픈엔드지퍼 (Two-way Open-end Zipper): 상하 양방향에 슬라이더가 있어 위아래 모두 개폐가 가능한 타입. 롱패딩이나 코트에서 활동성 확보를 위해 사용.
- 슬라이더 (Slider): 지퍼 엘리먼트를 맞물리거나 분리시키는 핵심 가동 부품. 오토락(Auto-lock), 넌락(Non-lock), 핀락(Pin-lock) 타입으로 구분.
- 박스 및 핀 (Box & Pin): 오픈엔드지퍼의 하단 분리 메커니즘을 구성하는 금속/플라스틱 사출물.
- 방수 지퍼 (Water-repellent Zipper): 테이프 표면에 PU 코팅을 하여 방수 기능을 부여한 지퍼. 주로 아웃도어 하이엔드 라인에 적용.
- 숨은 오픈엔드지퍼 (Invisible Open-end Zipper): 봉제 시 엘리먼트가 겉으로 드러나지 않는 형태의 오픈엔드지퍼. 여성용 정장 자켓이나 원피스형 아우터에 사용.
- YKK / RIRI / LAMPO: 세계적인 지퍼 브랜드로, 각 브랜드별 박스/핀의 형상과 슬라이더 호환성이 다르므로 혼용을 엄격히 금지한다.
¶ 유지보수 및 관리 (Maintenance)
- 윤활 처리: 금속 오픈엔드지퍼가 뻑뻑할 경우 파라핀 왁스(Paraffin Wax)나 전용 실리콘 스프레이를 엘리먼트 부위에 도포하여 슬라이딩 부하를 줄인다.
- 박스 세척: 하단 박스 내부에 먼지나 실밥이 끼면 핀 삽입이 원활하지 않으므로, 에어건(Air Gun)으로 주기적으로 청소한다.
- 보관 주의: 지퍼가 체결된 상태로 보관하는 것이 테이프 변형 방지에 유리하며, 고온다습한 환경에서는 금속 부품의 산화(Oxidation)가 발생할 수 있으므로 제습 관리가 필요하다.
- 바늘 교체 주기: 지퍼 테이프는 고밀도 조직이므로 바늘 끝이 쉽게 마모된다. 8시간 작업 기준 최소 1회 이상 바늘을 교체하여 원단 손상을 방지한다. 마모된 바늘은 테이프의 올을 끊어 지퍼 강도를 저하시키는 주원인이 된다.
