패니어 (Pannier / Túi gác baga / パニアバッグ)
¶ 정의 및 개요

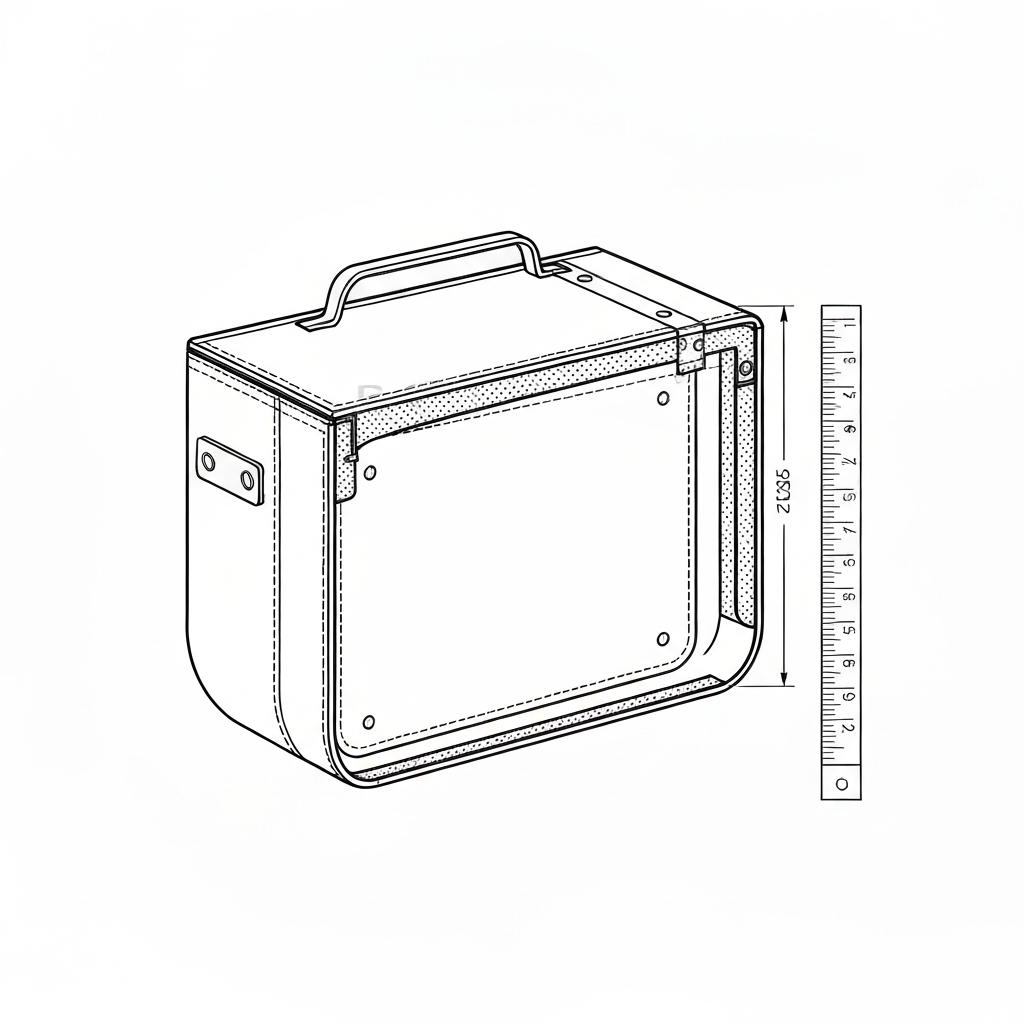

패니어(Pannier)는 자전거의 리어 랙(Rear Rack) 또는 프런트 랙(Front Rack) 측면에 장착하는 고기능성 적재 시스템입니다. 어원은 라틴어 'Panarium(빵 바구니)'에서 유래하였으나, 산업 제조 관점에서는 고하중 지지 구조와 완전 방수 기술이 결합된 '특수 목적용 기술 가방(Technical Bag)' 카테고리로 분류됩니다.
주행 시 발생하는 동적 하중을 자전거 프레임의 낮은 위치로 분산시켜 무게 중심을 안정화하며, 대용량 적재가 가능하도록 설계됩니다. 제조 공정의 핵심은 중량물 지지를 위한 ISO 4915 Class 301(본봉) 고강도 결합과 방수를 위한 고주파 용접(RF Welding) 또는 심실링(Seam Sealing) 기술의 융합에 있습니다. 주로 500D~1000D 사이의 코듀라(Cordura), 또는 PVC/TPU 코팅 원단과 같은 후물(Heavy-weight) 자재를 사용하여 제작되며, 하드웨어(마운팅 시스템)와 봉제물의 기계적 결합 강도가 제품의 수명을 결정합니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 상세 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉 / Lockstitch) | 고강도 구조 결합용 |
| 기계 유형 | 상하이송 본봉 재봉기 (Unison Feed / Compound Feed) | 원단 밀림 방지 및 등간격 이송 필수 |
| 주요 권장 모델 | Juki LU-2810, Brother LS2-B837, Typical GC20606 | 후물 전용 수직 가마(Vertical Hook) 기종 |
| 바늘 시스템 | DP×17 (135×17) Nm 110/18 ~ 160/23 | 원단 두께 및 보강재 적층 수에 따라 가변 |
| 표준 SPI | 6 - 10 SPI (땀길이 2.5mm - 4.0mm) | 방수 모델은 8 SPI(3.2mm)를 표준으로 함 |
| 사용 실 (Thread) | 바늘실: 코아사(Core Spun) 20s/3 / 밑실: 20s/3 | 고강력 본디드 나일론(Bonded Nylon) 6.6 권장 |
| 최대 봉제 속도 | 1,800 - 2,200 spm | 실제 현장 가동 속도 (안정성 우선) |
| 적합 원단 | 500D-1000D Cordura, TPU/PVC Coated Polyester | 내마모성 및 인장 강도 기준 충족 자재 |
| 보강재 | PE Board (1.0t~2.5t), Hypalon, Nylon Webbing | 하드웨어 부착부 및 바닥면 보강 |
| 심실링 온도 | 380°C - 520°C | 방수 테이프 종류 및 기계 속도에 따라 설정 |
| 밑실 장력 | 35g - 50g (Towa Gauge 기준) | 후물 봉제 시 밑실 뜸 방지를 위한 고장력 설정 |
| 노루발 상승량 | 9mm (기본) / 16mm (최대) | 교차 봉제 부위(Cross Seam) 통과 능력 |
¶ 주요 적용 분야 및 부위별 상세 공정
- 자전거 투어링/패킹: 장거리 여행용 대용량 사이드백. 험로 주행 시 발생하는 충격을 견디기 위해 바닥면(Bottom)과 측면(Side) 연결부에 '파이핑(Piping)' 보강 봉제를 적용하며, 내부에는 2.0t 이상의 PE 보강판을 삽입하여 형태를 유지합니다.
- 라스트마일 배달(Delivery): 전기 자전거용 배달 가방. 빈번한 개폐와 고하중을 견뎌야 하므로 지퍼(Zipper) 부위에 0.75인치 이상의 나일론 웨빙(Webbing) 보강과 더블 스티치(Double Stitch)를 필수적으로 적용합니다.
- 어반 커뮤팅(Commuting): 노트북 수납형 방수 패니어. 내부 슬리브(Sleeve) 봉제 시에는 원단 손상을 줄이기 위해 10-12 SPI의 비교적 촘촘한 땀수를 사용하며, 심실링 테이프의 밀착력을 높이기 위해 시접(Seam Allowance)을 8mm 이내로 정밀하게 관리합니다.
- 특수 목적(Military/Medical): 군용 적재 시스템. 적외선 반사 방지(IRR) 원단과 나일론 6.6 고강력사를 사용합니다. 몰리(MOLLE) 시스템 적용 시 1인치 웨빙을 1.5인치 간격으로 42바늘 이상의 고밀도 바택(Bar-tack) 처리를 수행합니다.
- 하드웨어 결합 공정: 플라스틱/알루미늄 백플레이트와 봉제물의 결합. 리벳(Rivet) 작업 전, 타공 부위 주위를 바택으로 선보강하여 진동에 의한 원단 올 풀림 및 찢어짐을 방지합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
-
증상: 하중 적재 시 마운팅 후크(Hook) 부위 원단 파손
- 원인: 보강재(Reinforcement) 강도 부족 또는 바택(Bar-tack) 범위 협소로 인한 응력 집중.
- 해결: 2.0mm 이상의 PE판 또는 하이파론(Hypalon) 보강재를 삽입하고, 'X-Box Stitch' 또는 42바늘 이상의 고밀도 바택을 2개소 이상 병렬 배치하여 응력을 분산시킴.
-
증상: 심실링 부위 누수 (Water Leakage)
- 원인: 테이프 압착 온도 불량, SPI 과밀로 인한 원단 천공(Perforation), 또는 시접 단차 부위의 공기 주머니(Air Pocket) 발생.
- 해결: SPI를 8 이하로 조정하여 바늘 구멍 간격을 확보하고, 심실링 기계의 온도를 원단 융점에 맞춰 재설정. 단차 부위는 '단차 완화 노루발'을 사용하거나 수동 압착 공정을 추가함.
-
증상: 극후물 겹침 부위(Cross Seam) 땀뜀(Skipping Stitches)
- 원인: 바늘과 셔틀 훅(Shuttle Hook)의 타이밍 불일치 또는 노루발 압력 부족으로 인한 원단 들뜸.
- 해결: 상하이송(Unison Feed) 노루발의 교차 상승 높이를 증가시키고, DP×17 바늘을 사용하여 관통력을 확보함. 훅 타이밍을 0.05mm~0.1mm 사이로 미세 조정하여 루프 포착 능력을 극대화함.
-
증상: 밑실 엉킴 및 장력 불균형 (Bird Nesting)
- 원인: 보빈(Bobbin)의 회전 관성으로 인한 밑실 풀림 또는 텐션 스프링 내 이물질 삽입.
- 해결: Towa 텐션게이지로 밑실 장력을 40g 내외로 설정하고, 보빈 케이스 내부에 공회전 방지 스프링(Anti-spin spring)을 삽입하여 급정지 시 실 풀림 방지.
-
증상: 고주파 용접부 박리 (Delamination)
- 원인: 원단 표면의 유분/먼지 오염 또는 고주파 출력(Power) 및 통전 시간 부족.
- 해결: 용접 전 알코올 세척 공정 추가. 금형(Die) 압력을 0.5MPa 이상으로 상향하고, 통전 시간을 0.1초 단위로 미세 조정하여 최적의 융착점(Melting Point) 확보.
¶ 품질 검사 기준 (QC Standard)
- 방수 성능 테스트 (Hydrostatic Test): IPX4(생활방수) ~ IPX6(강력분사) 등급 검증. 완제품 내부에 흡습지를 넣고 챔버 내에서 15분간 분사 후 내부 침투 여부 확인. 완전 방수 모델은 '에어 리크 테스트(Air Leak Test)'를 통해 0.5 bar 압력에서 기포 발생 여부 확인.
- 내하중 정적 테스트 (Static Load Test): 규격 하중(예: 20kg)을 적재한 상태로 72시간 매달아 봉제선 연신 및 하드웨어 변형 유무 확인. (기준: 봉제선 벌어짐 1.0mm 이내)
- 내하중 동적 테스트 (Jerk Test): 하중 적재 후 15cm 높이에서 1,500회 이상 낙하 충격을 가해 스트랩 및 바택 부위의 파손 여부 검사. 실제 주행 중 과속 방지턱 및 험로 주행 상황 시뮬레이션.
- 염수 분무 테스트 (ASTM B117): 후크, 버클, 리벳 등 금속 부자재의 부식 방지를 위해 48시간 염수 노출 후 산화 여부 확인. 해안가 주행 환경 대응 필수 항목.
- 마모 테스트 (Martindale Abrasion): 자전거 랙과 접촉하는 뒷면 원단의 내구성을 측정. 25,000회 이상의 마찰 후에도 원단 조직 파괴 및 코팅 박리가 없어야 함.
- AQL(Acceptable Quality Level):
- Critical Defect (누수, 구조적 파손, 하드웨어 이탈): AQL 0.4
- Major Defect (땀뜀, 장력 불량, 치수 오차 ±5mm 초과): AQL 1.5
- Minor Defect (실밥, 미세 오염, 로고 위치 편차): AQL 4.0
¶ 공장 현장 용어 및 은어 (KR/VN/CN/JP)
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 덴데방 | Dendebang | 가방 몸판 테두리 보강 봉제 (일본어 유래) |
| 한국어 (KR) | 해리 | Haeri | 원단 가장자리를 바이어스 테이프로 감싸는 바인딩 공정 |
| 한국어 (KR) | 도메 | Dome | 봉제 시작/끝의 되박음질 (Back-stitch) |
| 한국어 (KR) | 시아게 | Shiage | 최종 마무리 공정 및 검사 |
| 한국어 (KR) | 가마 타이밍 | Kama Timing | 바늘과 셔틀 훅의 결합 시점 조정 |
| 베트남어 (VN) | Túi gác baga | Tui gac baga | 짐받이 가방 (현장 통용어) |
| 베트남어 (VN) | May lập trình | May lap trinh | 패턴 재봉기 (바택 및 보강 봉제용) |
| 베트남어 (VN) | Công đoạn | Cong doan | 공정 (Process step) |
| 베트남어 (VN) | Chuyền | Chuyen | 생산 라인 (Line) |
| 중국어 (CN) | 驮包 | Duò bāo | 패니어/적재 가방 (물류 용어) |
| 중국어 (CN) | 压胶 | Yā jiāo | 심실링/테이핑 공정 |
| 중국어 (CN) | 高频焊接 | Gāopín hànjiē | 고주파 용접 (RF Welding) |
| 중국어 (CN) | 车位 | Chēwèi | 재봉사 (Sewing Operator) |
| 일본어 (JP) | パニアバッグ | Pania Baggu | 패니어 백 (표준 용어) |
| 일본어 (JP) | 鳩目 | Hatome | 아일렛(Eyelet) 작업, 배수 구멍 타공 |
| 일본어 (JP) | 送り歯 | Okuriba | 이송 톱니 (Feed Dog) |
¶ 장비 세팅 및 메커니즘 가이드
- 유니슨 피드(Unison Feed) 메커니즘: 바늘(Needle), 노루발(Presser Foot), 톱니(Feed Dog)가 동시에 원단을 이송하는 방식입니다. 패니어와 같이 두꺼운 원단과 PE판이 겹쳐진 자재를 봉제할 때, 상하 원단의 밀림(Puckering)을 방지하고 일정한 땀길이를 유지하는 데 필수적입니다.
- 장력 설정 (Tension Control): 후물용 코아사 20s/3 사용 시 윗실 장력은 Towa 게이지 기준 180-220g을 유지해야 합니다. 장력이 너무 낮으면 원단 하단에 실 뭉침이 발생하고, 너무 높으면 원단이 쭈글쭈글해지는 현상이 발생합니다.
- 바늘 포인트(Needle Point) 선택:
- R 포인트: 일반 직조 원단용.
- DI/TRI 포인트: 가죽이나 두꺼운 합성 수지 보강재 관통 시 바늘 열을 줄이고 관통력을 높이기 위해 사용.
- Serv7 바늘: 고속 봉제 시 바늘 휨을 방지하고 땀뜀을 줄여주는 강화 바늘.
- 이송 조정: 두꺼운 PE 보강재 봉제 시 이송 톱니의 높이를 평소보다 0.2mm 높게 설정(약 1.0mm~1.2mm)하여 슬립(Slip)을 방지합니다.
- DL 장치 활용: Juki LU-2810 등 고급 기종에 탑재된 DL(Dial-in) 장치는 단차 부위 진입 시 노루발의 교차 상승량을 순간적으로 높여주어 땀길이 변화를 막아줍니다.
¶ 공정 흐름도 (Manufacturing Process Flowchart)
graph TD
A[원단 및 보강재 정밀 재단] --> B[원단 표면 세척 및 전처리]
B --> C[내부 PE판/하이파론 보강재 부착]
C --> D[하드웨어 마운팅 시스템 위치 타공]
D --> E[몸판 유니슨 피드 본봉 봉제]
E --> F[코너 및 하중 집중부 바택 보강]
F --> G[심실링/고주파 용접 방수 처리]
G --> H[하드웨어/리벳 기계적 조립]
H --> I[IPX 방수 및 에어 리크 테스트]
I --> J[내하중 동적/정적 테스트]
J --> K[최종 시아게 및 실밥 제거]
K --> L[검사 완료 및 포장]
subgraph "방수 핵심 공정"
G1[심실링 테이프 온도/압력 최적화]
G2[고주파 금형 정렬 및 출력 세팅]
G --> G1
G --> G2
end
subgraph "품질 관리"
I1[AQL 0.4 기준 샘플링 검사]
I2[금속 탐지기 통과]
I --> I1
I --> I2
end
¶ 관련 항목 및 기술 용어 심화
- 심실링 (Seam Sealing): 봉제선으로 물이 새지 않도록 방수 테이프를 열압착하는 공정. 테이프 너비는 봉제선 양옆으로 최소 5mm 이상의 여유(Total 15-20mm)가 있어야 안정적인 방수가 가능합니다.
- 하이파론 (Hypalon): CSM(Chlorosulphonated Polyethylene) 합성 고무. 내마모성과 내화학성이 극도로 높아 패니어의 마찰 부위 보강재로 사용됩니다. 봉제 시 바늘 열에 의해 고무가 녹아 바늘에 달라붙을 수 있으므로 실리콘 오일 냉각이 권장됩니다.
- RF 용접 (Radio Frequency Welding): 27.12MHz의 고주파를 이용하여 TPU/PVC 분자를 진동시켜 마찰열로 접합하는 방식. 봉제선이 없으므로 100% 방수가 가능하며, 패니어의 메인 바디 접합에 주로 사용됩니다.
- 코아사 (Core Spun Thread): 고강력 폴리에스터 필라멘트를 심지로 하고 겉면을 스테이플 폴리에스터로 감싼 실. 강도와 봉제 성능의 밸런스가 좋아 패니어 제조의 표준 실로 사용됩니다.
- SMV (Standard Minute Value): 패니어 한 개를 제작하는 데 소요되는 표준 시간. 공정 설계 및 라인 밸런싱의 기준이 됩니다.
¶ 소재별 봉제 특이사항 및 현장 노하우
- Cordura 1000D (PU Coated): 내마모성이 높으나 원단이 매우 뻣뻣합니다. 봉제 시 실의 꼬임(Twist)이 풀리는 현상을 방지하기 위해 실 가이드에 실리콘 오일을 도포합니다. 땀수가 너무 조밀하면 원단 조직이 손상되므로 6-7 SPI를 권장합니다.
- TPU Coated Polyester: 표면 마찰 계수가 높아 일반 노루발 사용 시 원단 밀림이 심합니다. 반드시 테플론(Teflon) 노루발을 사용하고, 필요시 원단 표면에 봉제용 파우더를 미세하게 살포하여 이송력을 확보합니다.
- PE/PP Board (Internal Stiffener): 바늘 관통 시 저항이 매우 큽니다. 바늘 번수를 Nm 140 이상으로 높이고, 재봉기의 타이밍을 '지연 이송(Delayed Feed)'으로 설정하여 바늘이 원단을 완전히 빠져나온 후 이송 톱니가 움직이도록 조정하여 바늘 부러짐을 방지합니다.
¶ 국가별 생산 관리 실무 (Managerial Insight)
- 한국 공장 (KR): 고난도 샘플링 및 하이엔드 커스텀 제품 생산에 특화되어 있습니다. 숙련된 기술자가 유니슨 피드 기계를 미세 조정하여 정밀한 땀수를 구현하는 '장인형 생산'이 강점입니다.
- 베트남 공장 (VN): 글로벌 브랜드의 대량 생산 기지입니다. 공정을 40개 이상의 세부 공정으로 나누어 라인 밸런싱을 수행하며, 각 공정마다 '한도 견본(Limit Sample)'을 비치하여 품질 상향 평준화를 도모합니다.
- 중국 공장 (CN): 원자재 수급과 자동화 설비의 결합이 강점입니다. 대규모 고주파 용접 라인과 레이저 커팅기를 보유하여 무봉제 패니어 생산의 주류를 형성하고 있으며, 부자재 공급망이 밀집해 있어 설계 변경 대응이 매우 빠릅니다.
¶ 실전 트러블슈팅 퀵 체크리스트
- 실 끊어짐 발생 시: 바늘 방향 확인 → 셔틀 훅 끝부분(Point) 마모 확인 → 실 가이드 흠집(Burr) 확인 → 바늘 냉각 장치 작동 확인.
- 땀 모양 사선 현상: 바늘 포인트와 원단 조직 불일치 확인 → 윗실 장력 과다 여부 확인 → 노루발 압력 균형 확인.
- 원단 하단 실 뭉침: 윗실이 장력 조절 접시(Tension Disc) 사이에 정확히 끼워졌는지 확인 → 보빈 케이스 내 먼지 및 실밥 제거 → 윗실 가로채기 스프링(Take-up Spring) 작동 확인.
- 심실링 테이프 박리: 압착 온도 및 속도 재설정 → 원단 표면 발수 가공(DWR) 과다 여부 확인 → 압착 롤러 수평도 점검.
