¶ 개요
에나멜 가죽(Patent Leather)은 천연 가죽 또는 합성 가죽의 은면(Grain side)에 폴리우레탄(PU), 아크릴 수지, 또는 전통적인 린시드 오일(Linseed Oil) 도료를 다층 코팅하여 거울과 같은 고광택 효과를 낸 소재이다. 1818년 세스 보든(Seth Boyden)에 의해 상업화되었으며, 현대 산업용 봉제 공정에서는 주로 화학 수지 코팅을 통해 생산된다. 표면의 점착성(Tackiness)과 비신축성, 그리고 바늘 구멍이 영구적으로 남는 특성 때문에 봉제 공정에서 고도의 숙련도와 특수 장비 세팅이 요구되는 고난도 자재로 분류된다.
산업 현장에서 에나멜 가죽은 단순한 시각적 화려함을 넘어, 기재(Base)가 되는 가죽의 미세한 흉터나 결함을 은폐하여 자재 효율(Yield)을 높이는 전략적 소재로도 활용된다. 특히 저가형 스플릿 가죽(Split Leather)에 두꺼운 에나멜 가죽 층을 형성하여 고급스러운 외관을 부여하는 방식이 흔히 사용된다. 물리적 메커니즘 측면에서, 에나멜 가죽의 코팅층은 분자 구조가 매우 치밀하여 수분과 오염물질의 침투를 완벽히 차단하는 밀폐형 구조를 가진다. 그러나 이러한 밀폐성은 내부의 습기나 가스가 배출되지 못하게 하여, 장시간 착용 시 쾌적함이 떨어지고 코팅층 내부에서 가스 팽창으로 인한 기포(Bubbling) 현상이 발생할 수 있는 단점이 있다.
대체 기법인 고광택 폴리싱(Polished Binder) 가죽과 비교했을 때, 에나멜 가죽은 코팅층의 두께가 훨씬 두껍고 광택의 깊이감이 깊으나 유연성이 상대적으로 낮다. 따라서 곡률이 심한 부위의 봉제 시 코팅층이 터지는 '크래킹(Cracking)' 위험이 상존하며, 이를 방지하기 위한 화학적 가소제 배합 기술이 제조사의 핵심 역량으로 평가된다. 에나멜 가죽의 품질은 코팅의 투명도, 평활도, 그리고 기재와의 접착 강도에 의해 결정되며, 이는 최종 제품의 내구성과 직결된다.
¶ 정의 및 특성
- 정의: 가죽 표면에 고광택 코팅 처리를 하여 방수성과 내오염성을 극대화한 가공 가죽. (현장에서는 '빠덴트' 또는 '에나멜'로도 불리나 정식 명칭은 에나멜 가죽임)
- 물리적 특성:
- 고광택(High Gloss): 빛 반사율이 매우 높아 시각적 화려함을 제공함.
- 비투과성: 코팅층이 기공을 완전히 막아 통기성이 거의 없으며 방수력이 뛰어남.
- 점착성(Stiction): 에나멜 가죽의 코팅면끼리 서로 달라붙거나 재봉기 노루발에 밀착되어 이송을 방해함.
- 비가역성: 바늘이 통과한 자리에 영구적인 구멍이 남으므로 재봉 수정(Basting/Ripping)이 불가능함.
- 저온 취성: 온도가 낮아지면 코팅층이 딱딱해지며 균열(Cracking)이 발생하기 쉬움. (ISO 17233 저온 굴곡 시험 기준)
물리적·기계적 작동 원리 및 상호작용: 봉제 공정에서 에나멜 가죽은 바늘, 실, 원단 사이의 마찰 역학이 일반 가죽과 판이하게 다르다. 바늘이 고경도의 에나멜 가죽 코팅층을 관통할 때 발생하는 순간적인 마찰열은 섭씨 200도 이상으로 치솟을 수 있으며, 이는 PU 코팅 수지를 순간적으로 용융시킨다. 녹은 수지는 바늘 홈(Scarf)과 바늘 구멍(Eye)에 고착되어 실의 흐름을 방해하고, 결과적으로 실 끊어짐이나 땀뜀(Skipped Stitch)을 유발한다. 또한, 실의 장력이 과도할 경우 비신축성인 코팅층이 실의 수축력을 견디지 못하고 바늘 구멍을 중심으로 미세하게 파열되는 '스타 크랙(Star Crack)' 현상이 발생한다.
국가별 현장 인식 차이: - 한국: 주로 고급 수제화 및 디자이너 브랜드 가방 공장에서 취급하며, 현장 용어로 '빠덴트'가 혼용된다. 작업자의 숙련도에 의존하여 미세한 장력 조절을 수행하며, 스크래치 방지를 위한 극세사 장갑 착용이 엄격히 관리된다. - 베트남: 글로벌 스포츠 브랜드(Nike, Adidas 등)의 OEM 공장에서 대량 생산된다. 'Da bóng'이라 불리며, 개인의 숙련도보다는 자동화된 이송 장치와 실리콘 오일 자동 도포 시스템 등 설비 세팅을 통한 품질 표준화에 집중한다. - 중국: 광저우, 원저우 등지의 대규모 가죽 시장을 중심으로 다양한 등급의 에나멜 가죽이 생산된다. '漆皮(Qīpí)'로 불리며, 원가 절감을 위해 PVC 기반의 저가형 에나멜 가죽과 천연 PU 에나멜 가죽의 혼용이 잦아 검수 과정에서 성분 분석이 중요하게 다뤄진다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 권장 스티치 분류 | ISO 4915 Class 301 (본봉 / Lockstitch) | 결합 강도 및 외관 품질 최적화 |
| 기계 유형 | 종합이송(Compound Feed) 또는 상하이송(Walking Foot) | 이송 밀림 및 땀길이 불일치 방지 |
| 주요 권장 모델 | Juki LU-2810, Juki DNU-1541, Brother S-7250A | DNU-1541은 안전장치(S) 포함 모델 권장 |
| 바늘 시스템 | DP×17 (LR Point), 134-35 (S/P Point) | 가죽 전용 절삭 바늘 필수 |
| 바늘 굵기 | Nm 90 ~ Nm 110 (14호 ~ 18호) | 에나멜 가죽 두께 및 겹수(Ply)에 따라 가변 |
| 일반 SPI | 6 - 10 SPI (땀수 2.5mm ~ 4.0mm) | 10 SPI 초과 시 천공선에 의한 찢어짐 발생 |
| 봉제사(Thread) | 20번 ~ 40번 고강력 나일론사 / 본드사 | 코팅 광택과 조화되는 고광택 실 선호 |
| 최대 봉제 속도 | 1,200 - 1,500 spm | 1,800 spm 초과 시 코팅 용융 급증 |
| 노루발 압력 | 2.5kgf - 3.5kgf (상대적 저압 세팅) | 에나멜 가죽 표면 눌림 자국 방지 |
| 상실 장력(Towa) | 180g - 240g | 소재 두께 및 실 번수에 따라 정밀 조정 |
| 밑실 장력(Towa) | 25g - 35g | 보빈 케이스 장력계 기준 (안정적 루프 형성) |
¶ 적용 분야
- 신발(Footwear):

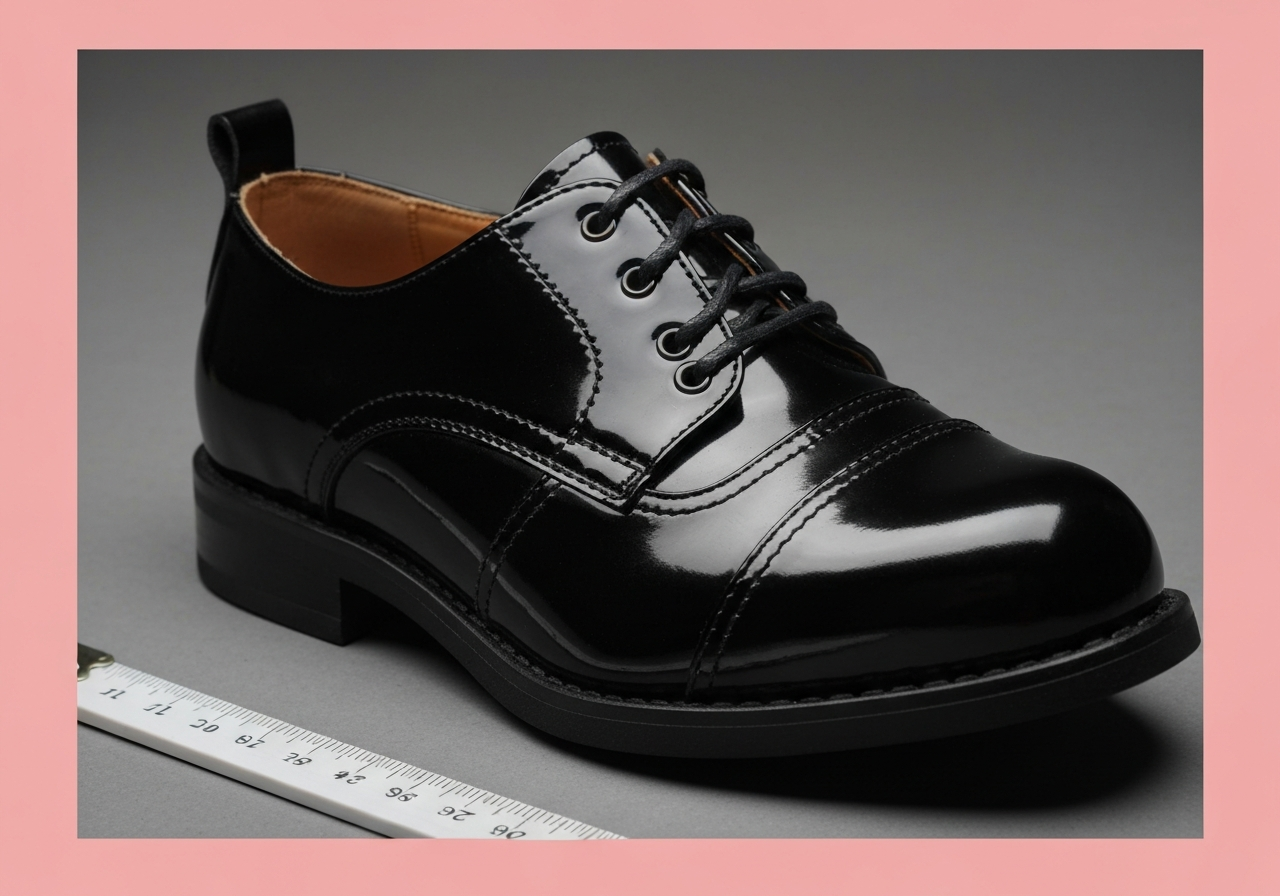

- **남성용 예복 구두(Oxford)**: 턱시도와 매칭되는 고광택 구두의 표준 소재.

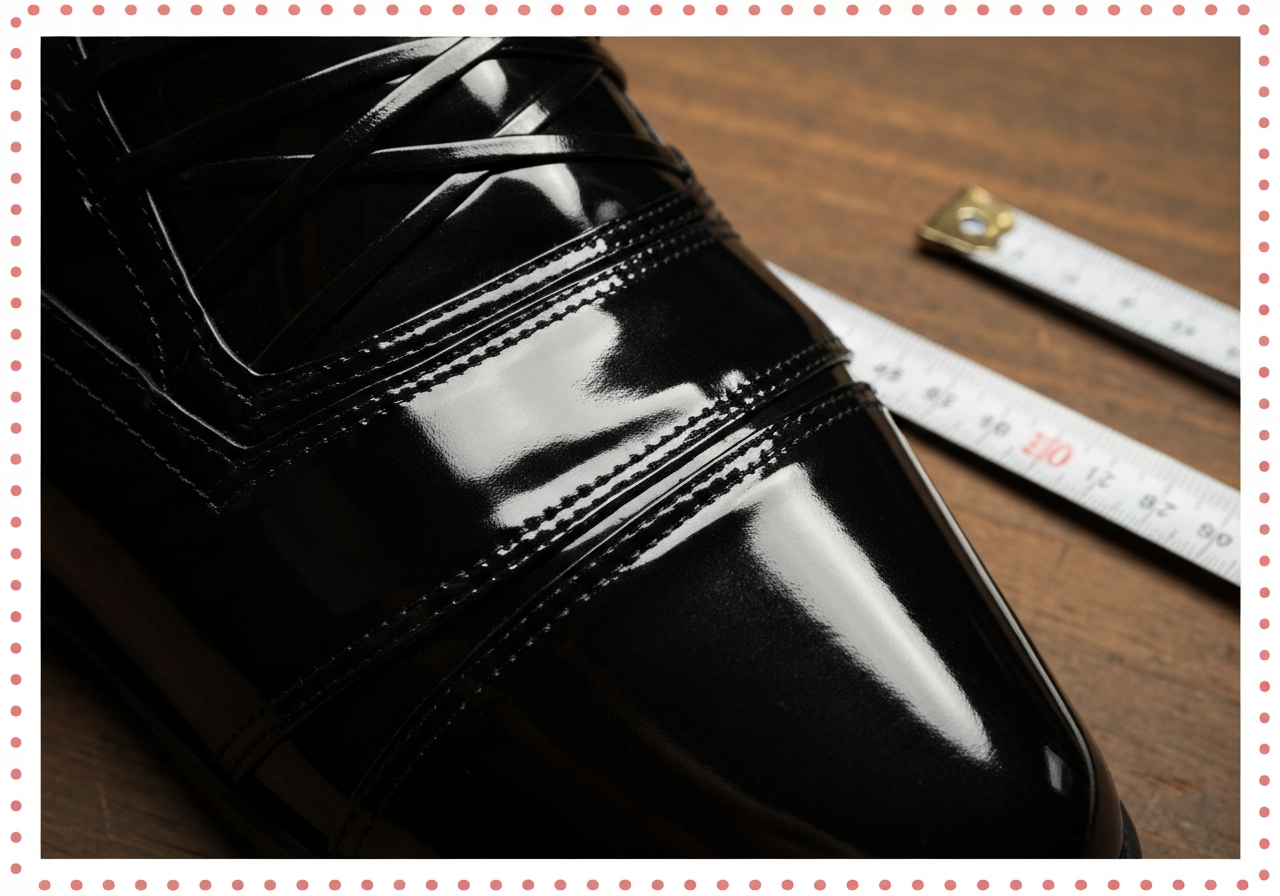

- **여성용 펌프스 및 로퍼**: 갑피(Upper) 전체 또는 토캡(Toe-cap) 부위 포인트.
- **군용 단화**: 행사용 및 장교용 단화의 유지보수 편의성을 위해 사용.
- 가방 및 잡화(Leather Goods):
- 핸드백 및 클러치: 외피 전체에 사용되어 이브닝 웨어의 화려함 강조.
- 백팩 어깨끈 연결부(D-ring Patch): 보강재를 삽입하여 내구성과 디자인 요소를 동시에 충족.
- 지갑 외피 및 카드 홀더: 스크래치에 강한 특성을 활용하여 빈번한 마찰에 대응.
- 시계 스트랩: 악어 가죽 패턴 위에 에나멜 가죽 코팅을 더해 고급감 극대화.
- 의류(Apparel):
- 재킷 포인트 트림: 칼라(Collar), 커프스(Cuffs), 포켓 플랩(Pocket Flap) 부위.
- 셔츠 옆솔기(Side Seam) 파이핑: 0.5mm 두께의 얇은 에나멜 가죽 띠를 삽입하여 라인 강조.
- 미니스커트 및 코스튬: 라텍스와 유사한 시각 효과를 내면서도 봉제 안정성이 높은 소재로 선택.
- 산업용(Industrial):
- 자동차 인테리어: 대시보드 트림, 도어 패널의 포인트 가니쉬.
- 악기 케이스: 고급 바이올린이나 기타 케이스의 외장재로 방수 목적 사용.
업종별 세부 차이: 스포츠웨어 업계에서는 에나멜 가죽 봉제 시 주로 8-10 SPI의 비교적 촘촘한 땀수를 선호하며, 활동성을 고려해 신축성이 보강된 합성 에나멜 가죽을 주로 사용한다. 반면, 정장 구두나 고급 가방 업계에서는 6-7 SPI의 넓은 땀수를 사용하여 바늘 구멍에 의한 파손 위험을 최소화하고, 실의 볼륨감을 강조하기 위해 20번 이상의 굵은 본드사를 사용한다. 특히 가방 업계에서는 에나멜 가죽의 꺾임 부위에서 발생하는 백화 현상을 방지하기 위해 열풍기(Heat Gun)를 이용한 예열 공정을 추가하기도 한다.
¶ 주요 결함 및 해결 방안
- 바늘 구멍 터짐 (Perforation Tear)
- 원인: SPI가 너무 촘촘하거나 바늘 포인트가 원단 섬유를 과도하게 절단함.
- 해결: 땀수를 8 SPI 이상으로 넓히고, 절삭각이 완만한 LR(Leather Reverse) 또는 S(Cross) 포인트 바늘을 사용함.
- 표면 눌림 및 스크래치 (Presser Foot Marking)
- 원인: 금속 노루발의 강한 압력이나 톱니의 날카로운 표면이 에나멜 가죽 코팅층을 손상시킴.
- 해결: 테플론(Teflon) 코팅 노루발 또는 롤러(Roller) 노루발을 사용하고, 톱니를 고무 코팅 톱니로 교체함.
- 이송 불량 및 땀뜀 (Feeding Slip & Skipped Stitches)
- 원인: 에나멜 가죽 코팅면이 노루발 바닥에 달라붙어 원단이 원활하게 빠져나가지 못함.
- 해결: 상하 동시 이송 기계를 사용하며, 봉제 라인에 실리콘 오일(Silicone Oil)을 미량 도포하여 마찰을 줄임.
- 코팅 용융 및 바늘 오염 (Coating Melting)
- 원인: 고속 봉제 시 바늘 마찰열로 인해 PU 코팅층이 녹아 바늘 구멍에 고착됨.
- 해결: 봉제 속도를 1,200 spm 이하로 제한하고, 바늘 냉각 장치(Needle Cooler)를 설치함.
- 이염 및 황변 (Color Migration & Yellowing)
- 원인: 인접한 소재의 염료가 에나멜 가죽 층으로 전이되거나 자외선 노출로 인한 화학적 변색.
- 해결: 보관 시 반드시 부직포(Non-woven) 백을 사용하고, 이염 방지(Anti-migration) 처리가 된 자재를 구매함.
¶ 품질 검사 기준 (QC Standard)
- 광택도 검사: 표준 광원(D65) 아래에서 표면의 광택이 균일한지, 오렌지 필(Orange Peel, 표면 거칠기) 현상이 없는지 확인. 광택계(Gloss Meter) 사용 시 60도 각도에서 85 GU(Gloss Unit) 이상을 기준으로 함.
- 굴곡 시험 (Bally Flex Test): ISO 5402-1 기준에 의거, 상온 및 저온(-10℃) 환경에서 50,000회 굴곡 후 코팅층의 균열이나 박리 여부 측정.
- 접착 강도: 코팅층과 기재(Base leather) 사이의 박리 강도가 기준치(예: 2.5kg/cm 이상)를 만족하는지 확인. (ISO 11644 기준)
- 스티치 정렬: 사선 스티치의 각도가 일정하며, 실의 장력이 과도하여 에나멜 가죽 코팅면이 우는 현상(Puckering)이 없어야 함.
- 내이염성 테스트: 가소제 이염 여부를 확인하기 위해 백색 PVC 시트와 압착하여 60도 환경에서 24시간 방치 후 변색 확인.
¶ 현장 은어 및 관련 용어
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 | 빠덴트 / 에나멜 | Patent의 일본식 발음에서 유래된 에나멜 가죽의 통용 명칭 |
| 일본어 | エナメル (Enameru) / 漆皮 (Shippei) | 에나멜 가죽 또는 전통 칠피 가죽을 지칭 |
| 베트남어 | Da bóng | '빛나는 가죽'을 의미하는 현장 용어 |
| 중국어 | 漆皮 (Qīpí) | '칠을 한 가죽'이라는 뜻의 표준 용어 |
| 현장 은어 | 오시(Oshi) 자국 | 노루발에 의해 눌린 자국을 의미 (일본어 유래) |
| 현장 은어 | 시아게(Shiage) | 봉제 후 실밥 제거 및 광택 복원 등 마무리 공정 |
| 현장 은어 | 도바리 | 가죽 가장자리를 깎아내는 피할(Skiving) 작업의 일본식 은어 |
¶ 장비 세팅 가이드
- 노루발(Presser Foot): 반드시 테플론(Teflon) 소재를 사용하여 점착을 방지한다. 곡선 구간이 많을 경우 롤러 노루발이 유리하다. 금속 노루발을 사용할 수밖에 없는 상황이라면 바닥면에 테플론 테이프를 부착하여 임시 조치한다.
- 바늘(Needle): 가죽 전용 LR 포인트를 기본으로 하되, 스티치가 일직선으로 보이길 원할 경우 P 포인트를 사용한다. 에나멜 가죽의 경우 바늘이 원단을 뚫고 나갈 때 코팅층이 들뜨는 현상을 방지하기 위해 날 끝이 매우 날카로운 새 바늘을 빈번히 교체해 주어야 한다. (미검증: NY 포인트는 합성 피혁에서만 제한적 사용)
- 실 장력(Tension): 상실 장력은 강하게 유지하되, 밑실(Bobbin) 장력은 평소보다 10% 낮추어 코팅지가 수축되는 것을 방지한다. Towa 장력계 기준 밑실 장력은 25g 내외가 적당하다.
- 이송 톱니(Feed Dog): 가죽 뒷면의 손상을 막기 위해 미세 톱니(Fine Tooth) 또는 우레탄 톱니를 사용한다. 톱니의 높이는 일반 원단보다 0.2mm 낮게 설정하여 과도한 톱니 자국을 방지한다.
- 실리콘 오일 공급 장치: 실이 통과하는 경로에 실리콘 오일 패드를 설치하여 바늘 열을 식히고 에나멜 가죽 코팅층과의 마찰을 최소화한다.
¶ 공정 흐름도 (Process Flow)
¶ 관련 항목
- 나파 가죽 (Nappa Leather): 에나멜 가죽과 대비되는 부드러운 질감의 가죽으로 혼용 시 디자인적 대비 효과가 큼.
- 테플론 노루발 (Teflon Foot): 특수 코팅 소재 봉제의 필수 부품으로 마찰 계수를 최소화함.
- 종합이송 재봉기 (Compound Feed): 바늘, 노루발, 톱니가 동시에 움직여 에나멜 가죽의 밀림을 방지하는 핵심 장비.
- 은펜 (Silver Pen): 에나멜 가죽 표면에 마킹 후 가죽 클리너로 잔여물 없이 지울 수 있는 전용 도구.
- 피할(Skiving): 에나멜 가죽의 끝부분을 얇게 깎아내어 접어박기(Folding)를 용이하게 하는 공정.
¶ 국가별 공장 실무 및 관리 포인트 (Technical Insight)
한국 (Seoul/Busan Workshop): 한국의 소규모 고품질 공장에서는 에나멜 가죽 봉제 시 '기스(스크래치)' 방지를 위해 재봉기 베드 전체를 부드러운 천이나 종이로 덮고 작업한다. 또한, 실의 끝부분을 라이터로 지질 때 발생하는 그을음이 에나멜 가죽 광택면에 묻지 않도록 극도로 주의하며, '시아게(마무리)' 단계에서 전용 에나멜 에센스를 사용하여 지문을 제거하는 과정을 필수적으로 거친다. 숙련공들은 바늘 소리만으로도 코팅층의 용융 여부를 판단하여 속도를 조절한다.
베트남 (Ho Chi Minh/Haiphong Factory): 베트남의 대형 공장에서는 고온다습한 기후로 인해 에나멜 가죽끼리 달라붙는 '블로킹(Blocking)' 현상이 빈번하다. 이를 방지하기 위해 원단 창고와 생산 라인의 온도를 25도 이하, 습도 50% 이하로 유지하는 항온항습 시스템을 가동한다. 봉제 라인에서는 각 작업자마다 실리콘 스프레이를 비치하여 수시로 노루발 바닥에 분사하도록 교육하며, 자동화된 재단기(CNC Cutter)를 사용하여 재단면의 코팅 치핑(Chipping)을 최소화한다.
중국 (Guangdong/Zhejiang Cluster): 중국 공장에서는 에나멜 가죽의 원가 절감을 위해 '액체 에나멜'이라 불리는 스프레이 방식의 후가공을 현장에서 직접 수행하기도 한다. 봉제 후 발생한 미세한 스크래치를 메우기 위해 동일한 색상의 에나멜 수지를 붓으로 찍어 바르는 '보수(Touch-up)' 기술이 발달해 있으며, 이는 대량 생산 체제에서 불량률을 낮추는 핵심 노하우로 통한다. 또한, PVC와 PU를 혼합한 하이브리드 에나멜 가죽을 사용하여 가격 경쟁력을 확보하는 전략을 취한다.
¶ 실전 트러블슈팅 가이드 (Senior Technician's Note)
- 땀이 건너뛰는 현상(Skipped Stitches)이 특정 구간에서만 발생할 때: - 에나멜 가죽의 두께가 겹쳐지는 '단차' 부위에서 주로 발생한다. 이때는 바늘대를 0.5mm 정도 미세하게 내리거나, 바늘 사이즈를 한 단계 키워(예: 14호 → 16호) 바늘의 강성을 확보하라. 바늘이 휘면서 루프(Loop) 형성이 불안정해지는 것을 막아준다. 또한, 가마(Hook)와 바늘 사이의 간극을 0.05mm 수준으로 최대한 밀착 세팅하라.
- 봉제 후 원단이 쭈글쭈글하게 우는 현상(Puckering): - 이는 이송 톱니와 노루발의 속도 차이, 또는 실 장력이 너무 강할 때 발생한다. 에나멜 가죽은 복원력이 없으므로 한 번 우는 현상이 생기면 복구가 불가능하다. 즉시 밑실 장력을 풀고, 상하 이송 비율을 1:1로 재조정하라. 특히 얇은 에나멜 가죽의 경우 보강 테이프를 봉제 라인 뒷면에 부착하여 신축을 억제하는 것이 효과적이다.
- 바늘 구멍 주위로 하얗게 가루가 생길 때: - 바늘 마찰열에 의해 코팅 수지가 타서 발생하는 현상이다. 봉제 속도를 1,200 spm 이하로 낮추고, 바늘 냉각용 실리콘 오일 탱크에 오일이 충분한지 확인하라. 바늘을 '티타늄 코팅 바늘'로 교체하면 발열을 억제하는 데 큰 도움이 된다. 현장 임시 방편으로는 바늘에 직접 고체 파라핀을 묻혀 봉제하는 방법도 있다.
- 완성품 보관 중 코팅층에 기포가 생길 때: - 접착제(Bond)의 가스가 덜 빠진 상태에서 에나멜 가죽을 부착했기 때문이다. 에나멜 가죽은 가스 투과성이 없으므로, 접착제 도포 후 충분한 건조 시간(Open time)을 가진 뒤 합포해야 한다. 수성 접착제보다는 가스 발생이 적은 핫멜트(Hot-melt) 방식이 에나멜 가죽에 더 적합하다. 이미 기포가 발생했다면 미세한 핀으로 구멍을 내어 공기를 빼고 열프레스로 살짝 눌러주는 응급 처치가 가능하나 완벽한 복구는 어렵다.
- 재단면의 코팅이 깨지는 현상(Edge Chipping): - 재단 칼날의 각도가 너무 둔하거나 칼날이 마모되었을 때 발생한다. 에나멜 가죽 전용 초경합금 칼날을 사용하고, 재단 시 코팅면이 위를 향하게 하여 칼날이 코팅층을 먼저 절단하도록 설정하라. 수동 재단 시에는 한 번에 깊게 자르기보다 여러 번 나누어 긋는 것이 코팅 깨짐을 방지하는 비결이다.
- 실리콘 오일에 의한 얼룩 발생: - 과도한 실리콘 오일 사용은 에나멜 가죽의 광택을 흐리게 하거나 얼룩을 남긴다. 휘발성이 강한 속건성 실리콘 오일을 사용하고, 오일 공급 장치의 펠트(Felt)가 오염되지 않았는지 주기적으로 점검하라. 얼룩이 발생했을 때는 이소프로필 알코올(IPA)을 희석하여 부드러운 천으로 가볍게 닦아내면 제거 가능하다.
¶ 소재 비교 분석: 에나멜 가죽 vs 대체 소재
| 특성 | 에나멜 가죽 (Patent Leather) | 폴리싱 가죽 (Polished Binder) | PVC 에나멜 (Synthetic) |
|---|---|---|---|
| 광택 깊이 | 매우 깊음 (거울 효과) | 중간 (은은한 광택) | 보통 (플라스틱 느낌) |
| 내구성 | 높음 (스크래치 강함) | 매우 높음 (균열 적음) | 낮음 (박리 위험) |
| 유연성 | 낮음 (딱딱함) | 높음 (부드러움) | 중간 |
| 통기성 | 거의 없음 | 낮음 | 없음 |
| 가격 | 고가 | 중고가 | 저가 |
| 주요 용도 | 드레스 슈즈, 명품 가방 | 비즈니스화, 캐주얼백 | 저가형 패션 잡화 |
¶ 에나멜 가죽의 화학적 구조와 내구성 (Technical Deep Dive)
에나멜 가죽의 핵심은 기재 가죽과 코팅층 사이의 계면 결합력이다. 현대의 에나멜 가죽은 보통 3층 구조를 가진다. 1. 프라이머 층(Primer Layer): 기재 가죽의 기공을 메우고 상부 코팅과의 접착력을 확보한다. 2. 컬러 층(Color Layer): 안료를 혼합하여 원하는 색상을 구현한다. 3. 탑 코트(Top Coat): 고투명 PU 수지를 사용하여 광택과 내마모성을 부여한다.
이 층들 사이의 열팽창 계수가 다를 경우, 온도 변화에 따라 코팅이 들뜨는 '델라미네이션(Delamination)'이 발생한다. 특히 봉제 시 바늘이 관통할 때 발생하는 충격파는 이 계면 결합을 순간적으로 약화시킬 수 있다. 따라서 고품질 에나멜 가죽은 코팅 수지에 일정 비율의 가소제와 유연제를 첨가하여 바늘의 충격을 흡수하도록 설계된다.
¶ 유지보수 및 보관 가이드
- 클리닝: 알코올 성분이 없는 전용 에나멜 클리너를 사용한다. 일반 가죽용 왁스는 에나멜 가죽의 광택을 흐리게 할 수 있으므로 피해야 한다.
- 보관: 에나멜 가죽 제품끼리 맞닿게 보관하면 코팅 수지가 서로 융합되어 떨어지지 않는 '블로킹' 현상이 발생한다. 반드시 개별 부직포 주머니에 넣어 보관하며, 습도가 높은 곳은 피한다.
- 스크래치 복원: 미세한 스크래치는 전용 광택 복원제(Patent Polish)로 어느 정도 완화가 가능하나, 코팅층이 깊게 패인 경우에는 복구가 불가능하므로 예방이 최선이다.
에나멜 가죽은 특유의 심미적 가치와 방수 기능 덕분에 대체 소재가 등장함에도 불구하고 하이엔드 시장에서 독보적인 위치를 점하고 있다. 기술적으로는 코팅층의 화학적 안정성과 기재 가죽의 물리적 성질을 어떻게 조화시키느냐가 제조 및 봉제 공정의 핵심이다. 현장 기술자는 자재 입고 시점부터 최종 포장 단계까지 에나멜 가죽의 민감한 표면 특성을 이해하고 공정별 변수를 엄격히 통제해야 고품질의 완제품을 생산할 수 있다.
