¶ 개요

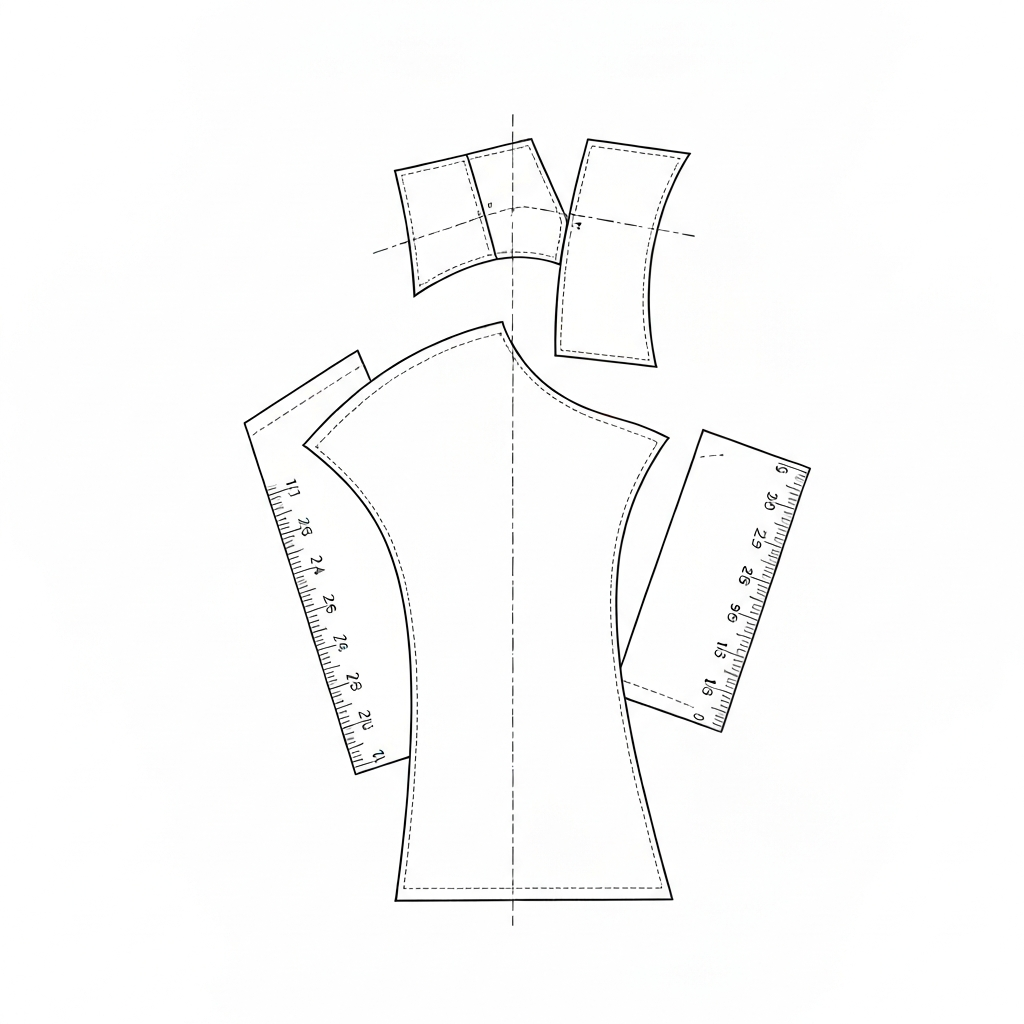

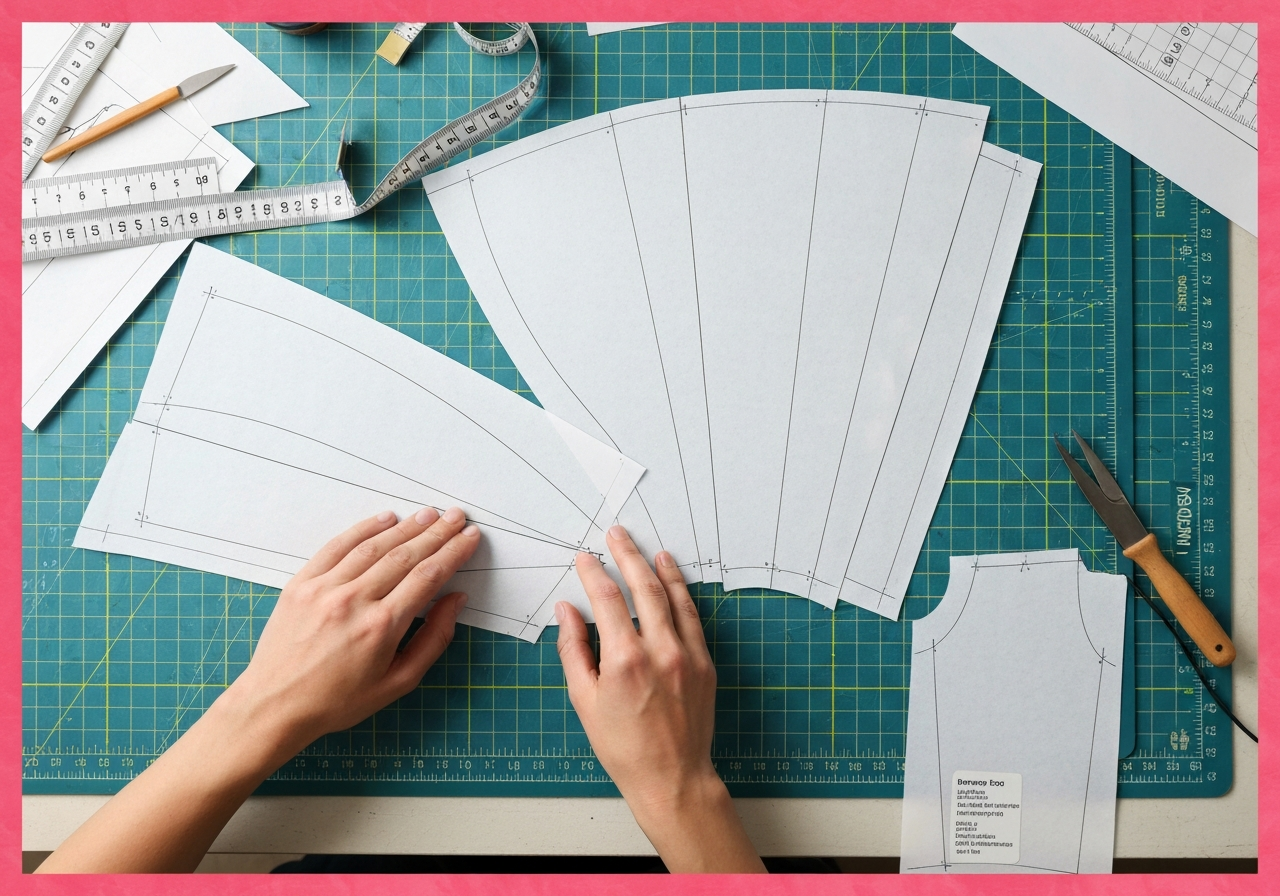

패턴(Pattern)은 의류, 가방, 신발 등 봉제 제품을 제조하기 위해 설계된 실물 크기의 형판(Template)이다. 디자인의 입체적인 구조를 평면으로 전개한 설계도로서, 재단선(Cutting Line), 완성선(Stitch Line), 시접(Seam Allowance), 너치(Notch), 식서 방향(Grain Line) 등 공정에 필요한 모든 기술 정보를 포함한다. 현대 제조 공정에서는 수작업 패턴(Paper Pattern)보다 CAD(Computer-Aided Design)를 이용한 디지털 패턴이 주류를 이루며, 이는 자동 재단기(CAM)와 연동되어 생산 정밀도를 결정하는 핵심 요소가 된다.
물리적 메커니즘 및 산업적 중요도 패턴은 3차원의 입체(인체 또는 물체)를 2차원의 평면으로 투영(Projection)하는 기하학적 변환 과정의 결과물이다. 봉제 산업에서 패턴은 단순한 가이드라인을 넘어, 원단의 물리적 성질(신축성, 두께, 드레이프성)과 봉제 장력에 의한 수축을 제어하는 '공학적 설계도' 역할을 수행한다.
대체 기법인 드레이핑(Draping, 입체 재단)과 비교했을 때, 패턴 제작(Flat Pattern Making)은 수치화된 데이터 관리가 용이하여 대량 생산 체제에서 압도적인 효율성을 가진다. 드레이핑은 디자이너의 직관을 반영하기 좋으나 복제가 어렵고 숙련도에 따른 오차가 큰 반면, 평면 패턴은 ISO 표준 치수와 그레이딩 룰을 적용하여 전 세계 어느 공장에서든 동일한 품질의 제품을 생산할 수 있게 한다. 특히 하이엔드 가방 제조에서는 보강재(Reinforcement)의 두께에 따른 회전 반경 차이를 계산하는 '단차 설계'가 패턴의 정밀도에 의해 결정되므로, 제품의 완성도를 좌우하는 가장 결정적인 선행 공정이다.
¶ 정의 및 역할
패턴은 단순한 종이 조각이 아니라 제품의 '설계 데이터'이자 제조 공정의 '언어'이다. * 입체 전개: 3D 디자인을 2D 평면으로 변환하여 대량 생산이 가능하게 한다. * 치수 제어: 각 사이즈별(Grading) 정확한 치수를 부여하여 제품의 규격화를 실현한다. * 공정 가이드: 너치와 마킹을 통해 봉제 작업자에게 합복 지점과 위치 정보를 제공한다. * 원가 관리: 패턴의 배치(Marker Making) 방식에 따라 원단 소요량(Consumption)이 결정되어 제조 원가에 직접적인 영향을 미친다.
물리적·기계적 작동 원리 및 국가별 인식 패턴은 봉제 시 바늘의 진입 경로와 이송(Feed) 시스템의 움직임을 규정한다. 예를 들어, 곡선 패턴의 경우 본봉(Lockstitch) 작업 시 노루발의 압력과 톱니(Feed Dog)의 이송량에 따라 원단이 밀리는 현상이 발생하는데, 숙련된 패턴사는 이를 미리 계산하여 상판과 하판의 길이를 미세하게 다르게 설계(Ease 배분)한다. 이는 실과 바늘이 원단을 관통할 때 발생하는 물리적 저항과 봉제 장력(Tension)에 의한 오차를 상쇄하기 위함이다.
역사적으로 패턴은 19세기 중반 에베네저 버터릭(Ebenezer Butterick)이 종이 패턴을 상업화하면서 의류 산업의 표준화가 시작되었다. 현대 현장에서는 국가별로 패턴에 대한 인식 차이가 존재한다. * 한국: '가다(型)'라는 용어와 함께 패턴사의 숙련된 감각과 현장 수정을 중시한다. 샘플 단계에서의 피드백이 매우 빠르며, '아다리(맞물림)'를 맞추는 기술적 노하우가 강점이다. * 베트남: 글로벌 브랜드의 OEM/ODM 기지로서 Tech Pack(작업지시서)에 기반한 엄격한 데이터 준수를 강조한다. Rập(패턴) 관리 시 보관 온도와 습도에 의한 종이 변형까지 체크하는 엄격한 QC 시스템을 가동한다. * 중국: 광범위한 공급망을 바탕으로 CAD/CAM 자동화율이 매우 높으며, 纸样(패턴) 데이터를 활용한 초고속 마커(Marker) 최적화로 원가 절감을 극대화하는 경향이 있다.
¶ 기술 사양표
| 항목 | 세부 사양 및 기준 |
|---|---|
| 관련 소프트웨어 | Lectra Modaris, Gerber Accumark, Optitex, CLO 3D, StyleCAD, Browzwear |
| 데이터 표준 형식 | .dxf (AAMA/ASTM), .pds, .mdl, .zip (Gerber), .hpgl (Plotter) |
| 출력 장비 (Plotter) | Graphtec, Algotex, HP DesignJet, Richpeace, Ioline |
| 자동 재단기 (CAM) | Lectra Vector, Gerber Paragon, Bullmer, Kuris, Shima Seiki |
| 패턴 용지 평량 | 150g/m² ~ 450g/m² (현장 마스터 패턴은 300g 이상의 하드보드지 사용) |
| 치수 허용 오차 | 마스터 패턴 대비 ±0.5mm ~ 1.0mm 이내 (정밀 부품은 ±0.2mm) |
| 그레이딩 방식 | 등차(Constant) 또는 부등차(Variable) 그레이딩 룰 적용 |
| 수축률(Shrinkage) | 원단 테스트 결과에 따라 X(경사), Y(위사) 개별 배율 적용 (보통 1%~5%) |
| ISO 표준 참조 | ISO 4915 (스티치 유형), ISO 4916 (솔기 유형) 설계 반영 |
| 바늘 시스템 | 의류: DBx1, DBx5 (9#~14#) / 가방: DPx17, DPx5 (18#~23#) |
| 바늘 끝 형태 (Point) | R(표준), SPI(초정밀), SES(니트용), SD/LR(가죽용) |
| 봉제 속도(spm) | 본봉: 4,000~5,000 spm / 헤비듀티(가방): 1,500~2,500 spm |
| SPI (Stitch Per Inch) | 드레스 셔츠: 18~22 SPI / 데님: 8~10 SPI / 가방: 6~8 SPI |
¶ 소재별 패턴 설계 특성
- 우븐(Woven) 원단: 직조 방식에 따라 바이어스(Bias) 방향의 신축성을 고려해야 한다. 특히 테일러드 자켓의 경우, 심지(Interlining) 부착 후의 수축과 두께 변화를 패턴에 반영하는 '심지 패턴' 분리가 필수적이다.
- 니트(Knit) 및 고신축성 원단: 원단의 신축률(Stretch Ratio)에 따라 실제 인체 치수보다 작게 설계하는 '마이너스 패턴(Minus Pattern)' 기법을 사용한다. ISO 4915 401(체인 스티치) 또는 504(오버록) 스티치의 신축 대응력을 고려하여 시접 폭을 설정한다.
- 가죽 및 합성 피혁: 한 번 바늘이 지나가면 구멍이 남으므로 수정 봉제가 불가능하다. 따라서 패턴 설계 단계에서 모든 너치와 드릴 마크(Drill Mark)가 완벽해야 하며, 가죽의 부위별 늘어남 차이를 고려한 부위별 패턴 배치가 중요하다.
- 특수 기능성 원단(Gore-Tex 등): 심실링(Seam Sealing) 테이프의 폭(보통 13mm~22mm)을 고려하여 시접을 설계해야 방수 성능을 유지할 수 있다.
¶ ISO 표준 및 봉제 사양 연동
패턴 설계는 단순히 외곽선을 그리는 것이 아니라, 적용될 스티치와 솔기의 유형을 결정하는 과정이다. 이는 패턴 커팅(Pattern Cutting) 단계에서 시접 폭과 너치 위치를 결정하는 핵심 근거가 된다.
- ISO 4916 1.01.01 (Plain Seam): 가장 일반적인 가름솔용 패턴. 시접은 보통 1.0cm~1.2cm로 설정한다. 패턴 커팅 시 두 원단의 끝이 정확히 일치하도록 설계해야 한다.
- ISO 4916 2.04.06 (Lapped Seam): 셔츠나 데님의 옆솔기에 사용되는 쌈솔. 폴더(Folder) 장착을 위해 한쪽 시접은 0.6cm, 반대쪽은 1.5cm로 비대칭 설계를 하며, 이는 패턴 제도 시 반드시 반영되어야 한다.
- ISO 4915 101 (Single Thread Chainstitch): 가봉(Basting)용 패턴 설계 시 쉽게 뜯을 수 있도록 루프 여유를 고려한다.
- ISO 4915 301 (Lockstitch): 가장 표준적인 본봉 스티치. 패턴상의 모든 곡선 구간에서 상하판의 이송 속도 차이에 의한 '밀림'을 방지하기 위해 5~10cm 간격으로 너치를 배치한다.
- ISO 4915 504 (3-Thread Overlock): 오버록 스티치 적용 부위는 재단과 동시에 끝처리가 이루어지므로, 패턴 커팅 시 칼날에 의해 잘려나가는 분량(보통 0.3cm~0.5cm)을 계산하여 시접을 0.7cm~0.8cm로 설정한다.
- ISO 4915 607 (Flatlock): 스포츠웨어의 무시접 합복. 패턴 설계 시 시접을 0으로 설정하거나 미세한 겹침(Overlap) 분량만을 부여하여 원단이 겹치지 않게 설계한다.
¶ 주요 결함 및 해결 방안
- 너치 미일치 (Notch Mismatch)
- 원인: 패턴 설계 시 대응하는 부위(예: 소매와 암홀)의 곡선 길이가 다르거나 너치 위치가 잘못 지정됨.
- 해결: CAD 상에서 'Walking' 기능을 통해 합복 구간의 길이를 재검증하고 너치 위치를 동기화한다.
- 식서 방향 오류 (Grain Line Error)
- 원인: 패턴 배치 시 원단의 식서(Warp) 방향을 무시하고 배치하여 세탁 후 뒤틀림(Torque) 발생.
- 해결: 패턴 내부에 식서 화살표를 명확히 표기하고, 마커 제작 시 회전 제한(Rotation Limit)을 설정한다.
- 시접 설계 오류 (Seam Allowance Error)
- 원인: 봉제 기종(오버록 0.8cm, 본봉 1.0cm, 시접 꺾기 1.5cm 등)에 맞지 않는 시접 부여로 인한 합복 불량.
- 해결: 공정 흐름도(Flow Chart)에 따라 각 부위별 사용 기종을 확인하고 시접 폭을 재설정한다.
- 그레이딩 밸런스 붕괴 (Grading Imbalance)
- 원인: 사이즈 확대/축소 시 특정 포인트의 좌표값이 잘못 입력되어 실루엣이 왜곡됨.
- 해결: 그레이딩 네스트(Nest)를 겹쳐서 확인하고, 사이즈별 실루엣의 연속성을 검토한다.
- 수축률 미반영 (Shrinkage Neglect)
- 원인: 워싱(Washing) 또는 가먼트 다잉(Garment Dyeing) 공정 후 제품 치수 미달.
- 해결: 원단 수축률 테스트(Shrinkage Test) 데이터를 기반으로 패턴에 확대 배율(Scale Up)을 적용한다.
¶ 품질 검사 기준 (QC Standard)
- 치수 정밀도 검사: 출력된 패턴의 주요 부위(가슴둘레, 총장, 소매장 등)를 줄자로 측정하여 작업지시서(Tech Pack)와 대조한다. (허용 오차 ±1mm)
- 좌우 대칭성 확인: 대칭 패턴의 경우 중심선을 기준으로 접었을 때 외곽선과 너치 위치가 완벽히 일치해야 한다.
- 조립성 테스트 (Walking Test): 종이 패턴 상태에서 봉제선을 따라 맞물려 돌려보며, 끝점과 너치가 정확히 만나는지 확인한다. 특히 곡선과 직선이 만나는 구간을 집중 검사한다.
- 정보 표기 완결성: 스타일 번호, 사이즈, 부위 명칭, Cut 수량, 너치 표시, 드릴 마크(Drill Mark) 유무를 전수 검사한다.
- 디지털 데이터 정합성: CAD 파일 내에 불필요한 선(Ghost Line)이나 끊어진 선이 없는지 확인하여 CAM 재단 시 칼날의 오작동을 방지한다.
¶ 현장 은어 및 지역별 용어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 가다 | Gada | 일본어 '가타(型)'에서 유래. 현장에서 패턴 자체를 의미 |
| 한국어 (KR) | 아다리 | Adari | 패턴의 너치나 끝점이 딱 맞아떨어지는 상태 (정합성) |
| 한국어 (KR) | 이세 | Ise | 패턴 설계 시 의도적으로 부여한 여유분 (Ease) |
| 한국어 (KR) | 쿠세 | Kuse | 입체감을 주기 위한 다트(Dart) 또는 굴곡 설계 |
| 한국어 (KR) | 시루시 | Shirushi | 패턴상의 마킹, 너치, 또는 드릴 표시 |
| 한국어 (KR) | 데나오시 | Denaoshi | 패턴 오류로 인한 재작업 또는 수정 |
| 일본어 (JP) | 型紙 | Katagami | 종이 패턴을 의미 |
| 일본어 (JP) | 오시 | Oshi | 패턴이 움직이지 않게 누르는 쇳덩이 (Pattern Weight) |
| 베트남어 (VN) | rập | rập | 패턴 또는 본을 의미 |
| 중국어 (CN) | 纸样 / 打版 | Zhǐyàng / Dǎbǎn | 종이 샘플 / 패턴을 만드는 행위 |
¶ 장비 세팅 및 관리 가이드
- 플로터(Plotter) 캘리브레이션: 장비 노후화로 인한 출력 오차를 방지하기 위해 매월 1,000mm 직선 출력 테스트를 실시하여 스케일을 보정한다. 습도에 따른 종이 팽창률도 고려해야 한다.
- 너치 깊이 및 유형 설정: 자동 재단기(CAM) 사용 시 너치 깊이는 3mm 이내로 설정한다. 너무 깊으면 봉제 후 완성선 밖으로 노출되어 불량이 발생한다. 원단 특성에 따라 V-Notch, I-Notch, T-Notch를 선택한다.
- 보강재 패턴 최적화: 가방 제조 시 보강재(Sponge, EVA, PP board) 패턴은 겉감보다 사방 1.5mm~2.0mm 작게 설계하여 봉제 시 시접 부위의 두께(Bulkiness)를 최소화하고 노루발 간섭을 피한다.
- 버전 관리 (Version Control): 수정된 패턴은 파일명에 날짜와 수정 사유를 명시(예: Style_A_Rev1_20240520)하여 구버전 혼용 사고를 방지한다. 물리적 패턴에는 반드시 '수정필' 도장을 날인한다.
- 디지털 피드(Digital Feed) 연동: Juki DDL-9000C 또는 Brother S-7300A와 같은 최신 기종 사용 시, 패턴의 구간별(직선/곡선/두꺼운 부분) 이송 데이터를 재봉기에 동기화하여 패턴 설계 의도를 완벽히 구현한다.
¶ 공정 흐름도 (Process Flow)
¶ 실전 트러블슈팅 (Field Troubleshooting)
- 문제: 봉제 후 소매산이 남거나 암홀이 모자라는 현상
- 진단: 패턴의 'Walking' 검증 누락 또는 원단 이송 시 노루발 압력에 의한 상판 밀림(Puckering).
- 조치: 패턴의 합복 길이를 재측정하여 이세(Ease) 분량을 재조정하고, 재봉기의 톱니 높이(Feed Dog Height)를 낮추거나 상하차동(Compound Feed) 기종(예: Juki LU-2810)으로 교체 검토.
- 문제: 워싱 후 바지 옆선이 앞으로 돌아가는 현상 (Leg Twist)
- 진단: 패턴 배치 시 식서(Grain Line)를 무시했거나, 데님 원단의 능조(Twill) 방향에 따른 수축 차이를 계산하지 않음.
- 조치: 패턴의 식서 방향을 재설정하고, 원단의 비틀림 각도(Skewness)를 측정하여 패턴 설계 시 미리 역방향으로 각도를 틀어주는 '안티 스큐(Anti-skew)' 설계를 적용한다.
- 문제: 가방 모서리 부위 터짐 및 봉제 불량
- 진단: 곡선 반경(R값)이 너무 작아 봉제 시 바늘 구멍이 집중되거나 시접이 겹쳐 두꺼워짐.
- 조치: 패턴의 R값을 최소 5mm 이상으로 완만하게 수정하고, 시접 부위의 피할(Skiving) 두께와 폭을 패턴 사양서에 명시하여 두께를 제어한다.
¶ 디지털 전환 (Digital Transformation)
최근 봉제 산업은 2D 패턴을 넘어 3D 가상 착장(3D Virtual Fitting)으로 급격히 전환되고 있다. * CLO 3D / Browzwear: 패턴 데이터를 가상 아바타에 입혀 실물 샘플 제작 전 핏(Fit)과 실루엣을 검증한다. 이를 통해 샘플 제작 횟수를 50% 이상 단축하고 원단 낭비를 줄인다. * AI 마커 최적화: 인공지능 알고리즘을 활용하여 원단 효율(Efficiency)을 0.5~1% 추가 향상시키며, 이는 대량 생산 시 수억 원의 원가 절감으로 이어진다. * PLM(Product Lifecycle Management) 연동: 패턴 데이터가 생산 관리 시스템과 실시간 연동되어, 베트남 공장에서 수정된 패턴이 한국 본사와 실시간으로 공유되는 클라우드 기반 협업이 표준화되고 있다.
¶ 패턴 보관 및 환경 관리 (Storage & Environment)
- 온습도 제어: 종이 패턴은 습도에 따라 최대 1~2%까지 신축한다. 마스터 패턴 보관실은 항온항습(온도 22±2℃, 습도 50±5%) 상태를 유지해야 한다.
- 디지털 백업: 모든 패턴 데이터는 클라우드와 로컬 서버에 이중 백업하며, .dxf 외에도 출력용 .hpgl 파일을 별도 관리하여 소프트웨어 버전 충돌에 대비한다.
- 물리적 관리: 하드보드 패턴은 휘어짐 방지를 위해 평평하게 눕혀서 보관하거나, 전용 행거에 수직으로 매달아 관리한다.
¶ 적용 분야 및 세부 사양
패턴 설계는 복종과 제품군에 따라 요구되는 정밀도와 설계 로직이 상이하며, 이는 봉제 장비의 세팅값과 직결된다.
¶ 14.1. 의류 (Apparel)
- 드레스 셔츠 (Dress Shirts):
- 핵심 부위: 칼라(Collar)와 밴드(Stand). 칼라의 안쪽과 바깥쪽 패턴에 0.2cm~0.3cm의 '꺽임 분량'을 주어 칼라가 자연스럽게 아래로 굴곡지게 설계한다.
- 옆솔기: 주로 ISO 4916 2.04.06(쌈솔)을 적용하며, 1/4인치 또는 3/16인치 폴더(Folder) 사양에 맞춰 시접을 비대칭으로 설계한다.
- 사양: SPI 18~22, 실 60s/3 코아사, 바늘 DBx1 9#~11#. 윗실 장력 120g, 밑실 장력 20g(Towa 기준).
- 데님 팬츠 (Denim Pants):
- 핵심 부위: 요크(Yoke)와 가랑이(Crotch). 헤비듀티 봉제가 이루어지는 부위이므로 시접이 겹치는 부분의 두께를 고려하여 너치를 설계한다.
- 수축률: 인디고 데님은 워싱 후 경사(Warp) 방향으로 3~5% 수축하므로, 패턴 제작 시 'Shrinkage Ruler'를 적용하여 확대 설계한다.
- 사양: SPI 8~10, 실 20s/3 또는 30s/3, 바늘 DPx5 16#~19#. 윗실 장력 250g 이상, 밑실 장력 40g.
- 스포츠웨어 (Activewear):
- 핵심 부위: 무절개 패턴 또는 오드람프(Flatlock, ISO 4915 607) 솔기. 피부 마찰을 최소화하기 위해 시접이 없는 맞물림 패턴을 설계한다.
- 신축성: 원단의 Stretch & Recovery 데이터를 기반으로 -5%~-15%의 마이너스 패턴을 적용한다. 바늘은 니트 전용 SES 또는 SUK 포인트를 사용한다.
¶ 14.2. 가방 및 잡화 (Bags & Accessories)
- 백팩 (Backpacks):
- 핵심 부위: 어깨끈(Shoulder Strap) 연결부. 하중이 집중되는 부위이므로 패턴상에 'X-Box' 보강 스티치 위치를 정확히 마킹해야 한다.
- 입체 설계: 바닥판과 몸판이 만나는 'T-자형' 합복 구간은 원단의 두께와 파이핑(Piping) 유무에 따라 R값(곡률)을 미세 조정한다.
- 사양: SPI 6~8, 실 20s/3 또는 10s/3, 바늘 DPx17 19#~23#. 종합피드(Unison Feed) 기종 사용 필수.
- 하이엔드 가죽 핸드백 (Luxury Leather Bags):
- 핵심 부위: 핸들(Handle) 및 지퍼 창틀. 가죽의 두께(1.2mm~2.0mm)와 보강재(LB, 텍스온)의 두께가 합쳐지는 '단차'를 계산하여 패턴 외곽선을 0.5mm 단위로 가감한다.
- 피할(Skiving) 사양: 패턴 가장자리에 '폭 10mm, 잔여 두께 0.5mm'와 같은 피할 지시를 포함한다.
- 사양: SPI 7~9, 실 8호~20호(유럽 기준), 바늘 DPx17 18#~21# (다이아몬드 또는 역주걱 바늘 사용).
¶ 국가별 제조 현장 실무 비교
동일한 패턴 데이터라도 생산 국가의 공장 환경에 따라 운용 방식에 차이가 있다.
- 한국 (KR - 안산, 시흥, 장안동 등):
- 특징: 다품종 소량 생산 및 퀵 리스폰스(QR)에 최적화. 패턴사와 봉제 기술자 간의 구두 소통을 통해 현장에서 즉각적인 패턴 수정이 빈번하다. '가다'의 정밀도보다 봉제 시의 '손맛'과 '이세(Ease)' 조절 능력을 중시한다.
- 장비: Juki DDL-9000 시리즈 선호도가 높으며, 패턴의 미세한 곡선을 손맛으로 살리는 '아이롱(다림질) 성형' 공정을 패턴 설계의 일부로 간주한다.
- 베트남 (VN - 호치민, 하노이 인근):
- 특징: 대규모 라인 생산 체제. 테크팩(Tech Pack)의 절대적 준수를 강조한다. 패턴 수정 시 반드시 본사의 승인(Approval)을 거쳐야 하며, 모든 패턴 조각에 바코드를 부여하여 이력 관리(Traceability)를 수행한다.
- 장비: 자동 재단기(CAM) 보급률이 매우 높으며, 패턴 설계 시 CAM 칼날의 진입 각도까지 고려한 'Safety Zone' 설계를 중시한다. 습도에 의한 패턴지 변형을 막기 위해 에어컨이 완비된 패턴실 운영이 일반적이다.
- 중국 (CN - 광동성, 절강성 등):
- 특징: 초고속 생산 및 원가 극대화. AI 마커(Marker)를 활용하여 원단 효율을 90% 이상으로 끌어올리는 기술이 발달했다. 패턴 데이터를 활용한 자동 템플릿 봉제(Template Sewing)가 매우 활성화되어 있다.
- 장비: Jack, Hikari 등 자국산 지능형 재봉기 활용도가 높으며, 패턴 데이터를 재봉기의 '디지털 피드(Digital Feed)'와 연동하여 작업자의 숙련도에 상관없이 일정한 품질을 유지한다.
¶ 패턴 설계 시 물리적 변수 제어 가이드
숙련된 기술 편집자로서 현장에서 반드시 체크해야 할 물리적 수치와 제어 방법이다.
- 장력 제어 (Tension Control):
- Towa 장력계 기준: 본봉(301) 작업 시 윗실 장력은 120~150g, 밑실(보빈) 장력은 20~30g이 표준이다. 패턴상에 얇은 원단(Chiffon 등)이 적용된다면 밑실 장력을 15g 이하로 낮추도록 패턴 사양서에 명시하여 퍼커링(Puckering)을 방지한다.
- 노루발 압력 (Presser Foot Pressure):
- 패턴상에 단차가 심한 구간(예: 청바지 가랑이 쌈솔 겹침 부위)이 있다면, 노루발 압력을 5kgf 이상으로 높이거나 '단차 대응 노루발' 사용을 패턴 공정표에 기재해야 한다.
- 바늘 발열 및 코팅:
- 합성 피혁이나 고속 봉제 패턴의 경우 바늘 발열로 인한 원단 녹음 현상이 발생한다. 이 경우 패턴 설계 시 바늘 구멍 간격을 넓히거나(SPI 감소), Organ KN(Cool Needle) 또는 Schmetz BLUKOLD와 같은 테플론 코팅 바늘 사용을 권장한다.
- 이송 시스템(Feed System) 선택:
- 하이피드(Drop Feed): 일반 의류, 직선 위주 패턴.
- 상하차동피드(Top & Bottom Feed): 가방, 가죽 등 두꺼운 소재. 상판 밀림 방지 필수.
- 종합피드(Unison Feed/Compound Feed): 극후물용 가방. 바늘, 노루발, 톱니가 동시에 움직여 패턴의 정밀한 합복을 보장한다. (예: Juki LU-2810, Adler 669)
¶ 실전 노하우: "패턴이 안 맞을 때의 역추적"
현장에서 패턴 정합성 문제가 발생하면 다음 순서로 진단한다. 1. 플로터 출력 스케일 확인: 종이 패턴의 10cm 가이드 라인이 실제 10cm인지 확인 (습도에 의한 종이 수축 확인). 2. 재단물 변형 확인: 재단 후 봉제 대기 시간 동안 원단이 늘어났는지 확인 (특히 니트류). 3. 노루발 압력 및 톱니 높이: 재봉기 세팅이 원단을 밀어내고 있지 않은지 확인. 톱니 높이는 보통 0.8mm~1.0mm가 적당하다. 4. 실의 수축률: 봉제 후 다림질(Pressing) 과정에서 실이 수축하여 패턴 치수가 줄어드는지 확인 (폴리에스터 실 vs 면사 차이).
¶ 미래 기술 동향 및 산업적 전망
패턴은 이제 단순한 '형판'을 넘어 디지털 트윈(Digital Twin)의 핵심 데이터로 진화하고 있다. 미래의 패턴사는 기하학적 설계 능력뿐만 아니라, 원단의 물리적 물성(Bending, Shear, Friction)을 데이터화하여 시뮬레이션에 반영하는 '디지털 엔지니어'의 역량을 요구받는다. 또한, 지속 가능성(Sustainability) 측면에서 패턴 조각 사이의 빈 공간을 제로화하는 Zero-Waste Pattern Making 기법이 환경 규제와 맞물려 중요한 기술적 트렌드로 부상할 것이다. 이는 원단 폐기물을 0%에 가깝게 줄이면서도 심미성을 유지하는 고도의 기하학적 설계를 필요로 한다.
¶ 관련 항목
- 그레이딩 (Grading): 기준 사이즈 패턴을 바탕으로 전 사이즈의 패턴을 생성하는 공정.
- 마커 (Marker): 원단 효율을 높이기 위해 패턴들을 최적으로 배치한 도면.
- 요척 (Consumption): 제품 1pcs 생산에 필요한 원단 소요량. (Net vs Gross 요척 구분 필수)
- 너치 (Notch): 부품 간의 조립 위치를 표시하기 위해 패턴 가장자리에 낸 표시.
- 시접 (Seam Allowance): 완성선 밖의 봉제 여분. 기종 및 솔기 유형(ISO 4916)에 따라 폭이 달라짐.
- 피할 (Skiving): 가죽 가방 제조 시 패턴 가장자리의 두께를 깎아내는 공정. 패턴에 피할 폭과 잔여 두께가 명시되어야 함.
- 드릴 마크 (Drill Mark): 포켓 위치나 다트 끝점 등 패턴 내부에 구멍을 뚫어 표시하는 지점.
- 심지 패턴 (Interlining Pattern): 보강을 위해 부착하는 심지 전용 패턴. 원단 패턴보다 약간 작게 설계하는 것이 일반적임.
