¶ 용어 정의 및 개요

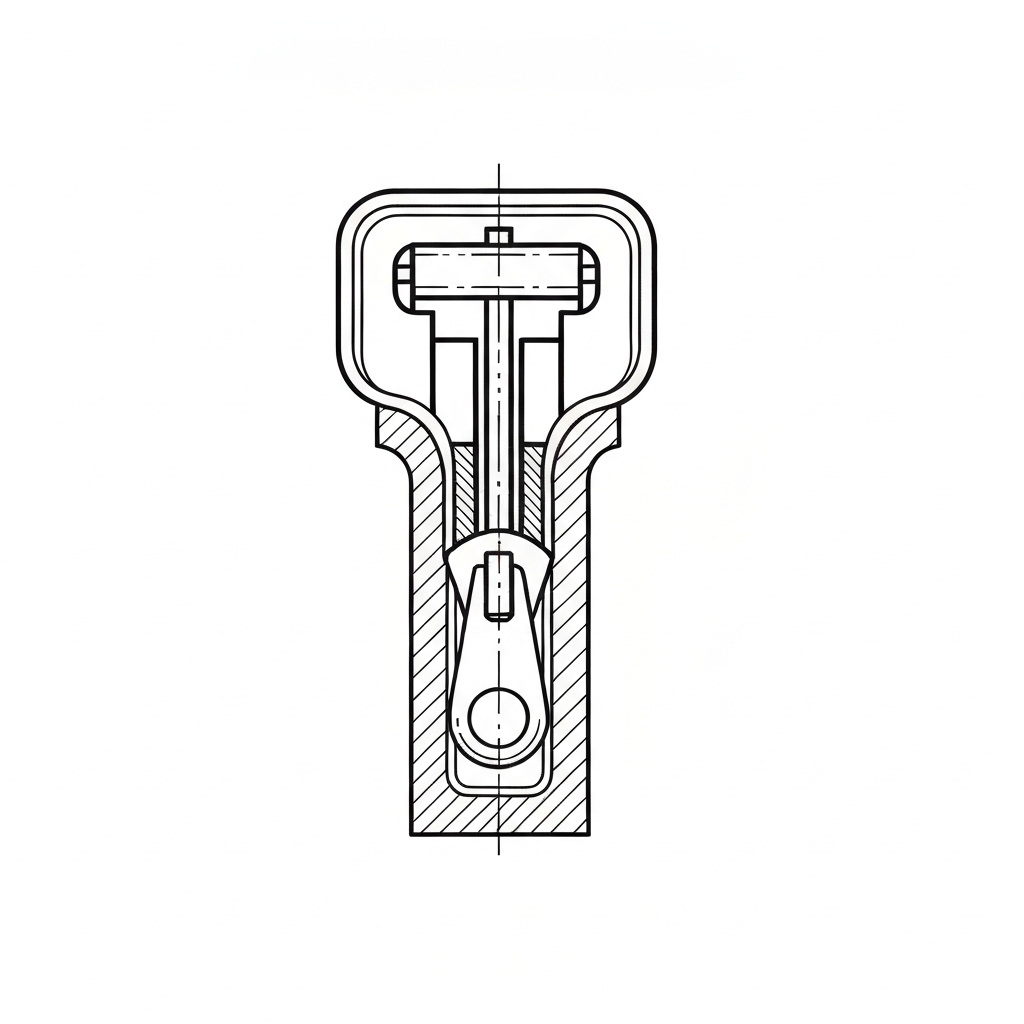

나비침/박스(Pin and Box)는 오픈형 지퍼(Open-end Zipper)의 하단부에서 지퍼의 양쪽 면을 완전히 분리하거나 결합할 수 있게 해주는 핵심 기계적 부속 장치입니다. 이 장치는 지퍼의 기능적 완성도를 결정짓는 가장 중요한 요소 중 하나로, 정밀한 설계와 부착 공정이 요구됩니다.
- 나비침 (Insertion Pin): 지퍼의 한쪽 테이프 끝에 부착된 막대 형태의 부품으로, 반대편의 박스에 삽입되는 역할을 합니다. 한국 현장에서는 그 형태가 나비의 날개와 유사하다 하여 '나비침'이라 부르며, 이는 일본어 은어인 '초(Chou, 蝶)'에서 유래되었습니다. 기술적으로는 '인서트 핀'으로 명명됩니다.
- 박스 (Retainer Box): 나비침을 수용하고 고정하는 뭉치 형태의 부품입니다. 슬라이더가 더 이상 아래로 내려가지 않도록 막아주는 하단 멈춤쇠(Bottom Stop) 기능을 겸하며, 나비침이 정확히 결합될 수 있도록 가이드 역할을 수행합니다. 일본어 잔재인 '하코(Hako, 箱)'로도 불립니다.
이 부속은 ISO 4915 스티치 분류에는 직접 포함되지 않는 부자재(Trims & Accessories) 영역에 속하나, 지퍼 테이프를 의류 본체에 결합할 때는 ISO 401(이중 사슬뜨기) 또는 ISO 301(본봉) 스티치가 필수적으로 연계됩니다. 주로 초음파 용착(Ultrasonic Welding) 또는 다이캐스팅(Die-casting) 공정을 통해 지퍼 테이프에 고정됩니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 부품 분류 | 오픈형 지퍼 하단 결합 부속 (Open-end Bottom Stop) | |
| 재질 (Material) | 아연 합금(Zinc Alloy ZDC2), 폴리아세탈(POM), 알루미늄, 황동 | 지퍼 체인 재질과 동기화 필수 |
| 적용 규격 | #3, #4, #5, #7, #8, #10, #12, #15, #20 | 지퍼 이빨(Element) 크기에 대응 |
| 부착 방식 | 초음파 용착(Ultrasonic), 다이캐스팅(Die-casting), 압착(Crimping) | 재질 및 생산 라인 자동화 수준에 따라 결정 |
| 주요 장비 | Hualing HL-808, YKK 전용 자동기, U-Long 자동 부착기, Sanli 자동기 | 글로벌 공장 표준 장비 |
| 인장 강도 | 최소 80N(아동복) ~ 250N(성인 아웃도어) ~ 450N(산업용) | ASTM D2061 및 ISO 16732 기준 준수 |
| 표면 처리 | 전기도금(Electroplating), 정전도장(Painting), 무니켈(Nickel-free) | 환경 규제(REACH, RoHS, OEKO-TEX) 대응 |
| 내식성 | ASTM B117 염수 분무 테스트 24~96시간 통과 | 해양용 및 고기능성 워크웨어 사양 |
| 보강 필름 융착 온도 | 160°C ~ 195°C (폴리에스터/나일론 테이프 기준) | 초음파/고주파 세팅값 (원단 두께별 가변) |
| 슬라이더 클리어런스 | 0.12mm ~ 0.28mm | 나비침 삽입 시의 기계적 공차 |
| 작동 온도 범위 | -40°C ~ 120°C | POM 재질의 저온 취성 및 고온 변형 고려 |
¶ 적용 분야 및 봉제 사양 (Detailed Applications)
나비침/박스는 의류 및 산업용 제품의 기능성을 결정짓는 핵심 요소로, 적용 분야에 따라 요구되는 강도와 봉제 사양이 상이합니다.
- 의류 (Apparel):
- 아웃도어/스포츠: 하드쉘 재킷의 전면 개방부, 스키복의 탈부착형 스노우 스커트(Snow Skirt). 아웃도어 제품은 영하의 기온에서도 충격에 견뎌야 하므로 저온 내충격성이 강한 POM(폴리아세탈) 재질이 선호됩니다. 봉제 시에는 1인치당 10~12 SPI(Stitches Per Inch)를 유지하며, 40번/2합 또는 60번/3합 고강력 코아사를 사용하여 박스 주변의 뒤틀림을 방지합니다.
- 캐주얼: 후드 집업, 가디건, 탈부착형 내피(Detachable Liner). 셔츠 옆솔기(Side Seam)에 적용되는 벤트(Vent)용 오픈 지퍼의 경우, 나비침/박스의 크기가 작아야 착용감이 우수하므로 #3 규격의 슬림한 부속이 주로 사용됩니다.
- 워크웨어: 방한용 작업복, 안전 조끼, 소방복. 빈번한 탈착과 거친 환경에 노출되므로 황동(Brass) 또는 아연 합금 재질에 정전도장 처리를 한 고강도 부속이 필수적입니다.
- 가방 및 잡화 (Bags & Accessories):
- 백팩 및 모듈러 백: 어깨끈 연결부의 탈부착 시스템, 확장형 포켓. 특히 군용 전술 배낭(Tactical Bag)의 경우 나비침/박스에 가해지는 횡인장 강도가 350N 이상을 상회해야 하므로 다이캐스팅 방식의 금속 부속이 사용됩니다.
- 여행용 캐리어: 내부 분리막(Divider) 및 확장 지퍼. 슬라이더가 박스에 완전히 밀착되어야 내용물에 의한 압력을 견딜 수 있습니다.
- 특수 산업:
- 자동차 및 항공: 시트 커버의 조립용, 항공기 엔진 정비용 커버, 군용 텐트의 출입구. 대형 텐트의 경우 #10 이상의 대형 나비침/박스를 사용하며, 봉제 시 본봉(Lockstitch)보다는 이중 사슬뜨기(Double Chainstitch, ISO 401)를 병행하여 신축 대응력을 높입니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 나비침 탈락 (Pin Detachment):
- 원인: 초음파 용착 에너지 부족 또는 보강 필름(Reinforcement Film)의 접착 불량.
- 해결: 초음파 출력(Watt) 및 용착 시간(0.1~0.3초)을 재설정하고, 테이프 섬유 사이로 수지가 충분히 침투했는지 단면 검사 실시. 현장 노하우: 손톱으로 나비침 끝을 강하게 튕겼을 때 '틱' 소리가 나며 유격이 느껴지면 용착 불량입니다.
- 박스 균열 및 파손 (Box Cracking):
- 원인: 금속 다이캐스팅 시 아연 합금의 불순물 함량이 높거나 압착 다이(Die)의 압력이 과도함.
- 해결: 원자재 성분 분석(취성 확인) 및 압착 높이(Crimp Height)를 0.05mm 단위로 미세 조정.
- 삽입 불량 (Insertion Difficulty):
- 원인: 나비침 끝부분의 버(Burr) 발생 또는 박스 내부 사출 잔여물.
- 해결: 금형 노후화 점검 및 나비침 끝부분을 라운딩 처리하는 연마 공정(Polishing) 강화. 슬라이더의 입구(Mouth) 폭이 나비침 두께보다 좁은지도 확인해야 합니다.
- 테이프 찢어짐 (Tape Tearing):
- 원인: 부속 부착 부위의 보강 테이프 미비 또는 고주파 압착 온도 과다로 인한 섬유 손상.
- 해결: 0.25mm 이상의 고밀도 보강 필름을 사용하고 고주파 압착 온도를 최적화. 봉제 시 바늘(Needle)이 보강 필름을 관통할 때 열 발생으로 인해 필름이 녹지 않도록 니들 쿨러(Needle Cooler) 사용 권장.
- 좌우 단차 (Misalignment):
- 원인: 지퍼 체인 절단 시 좌우 피드(Feed) 속도 불일치로 인한 비대칭.
- 해결: 자동기 센서 보정 및 지퍼 체인 가이드 텐션 조절. 실무 팁: 지퍼를 잠갔을 때 상단(Top Stop)의 위치가 1mm 이상 차이 나면 하단 나비침/박스의 세팅 위치를 즉시 재점검해야 합니다.
- 슬라이더 걸림 (Slider Jamming):
- 원인: 박스 상단부와 지퍼 이빨 사이의 간격(Gap)이 너무 좁음.
- 해결: 부착 위치 표준 가이드라인(보통 1.5~2.0mm) 준수 여부 확인.
- 도금 박리 (Plating Peeling):
- 원인: 전처리 공정 미흡 또는 도금액 농도 불균형.
- 해결: 탈지 공정 강화 및 도금 후 밀착력 테스트(Tape Test) 실시.
¶ 품질 검사 및 테스트 기준 (Quality Control)
- 횡인장 강도 (Lateral Strength): 지퍼를 잠근 상태에서 좌우로 당겨 박스가 이탈하거나 테이프가 찢어지는 시점의 부하 측정. 성인용 외투 기준 최소 200N 이상(AQL 1.0 적용). ASTM D2061 기준에 의거함.
- 개폐 반복 테스트 (Reciprocating Test): 슬라이더를 나비침에 끼우고 박스에 고정하는 동작을 500~1,000회 반복하여 마모도 확인. EN 16732 표준에 의거하여 테스트 수행.
- 육안 검사 (Visual Inspection): 도금 색상 편차(Color Shade), 날카로운 모서리(Sharp Edge) 유무, 보강 필름의 기포(Bubble) 발생 여부.
- 화학적 안전성: 아동복의 경우 납(Pb), 카드뮴(Cd), 프탈레이트(Phthalate) 함유량 검사 필수. CPSIA 및 REACH 규정 준수.
- 세탁 및 건조 내구성: 60도 고온 세탁 및 회전식 건조 후 부속의 변색, 변형, 탈락 여부 확인. 특히 금속 박스의 경우 세탁 시 드럼과의 충격으로 인한 도금 깨짐 주의.
- 토크 테스트 (Torque Test): 박스에 고정된 상태에서 슬라이더를 비틀었을 때 견디는 회전력 측정.
¶ 공장 현장 용어 및 은어 (Global Slang)
| 언어 | 표준 용어 | 현장 은어 / 관용구 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 나비침/박스 | 나비, 하코(箱), 오픈 부속, 핀박스 | '하코'는 일본어 잔재이나 현장에서 흔히 쓰임 |
| 베트남어 (VN) | Chốt 및 Hộp | Đầu mở, Chốt khóa, Pin Box | 'Đầu mở'는 오픈 헤드라는 의미로 통용 |
| 일본어 (JP) | 挿入棒と箱 | チョウ(Chou), ハコ(Hako) | 기술서에는 挿入棒(삽입봉)으로 표기 |
| 중국어 (CN) | 插销和方块 | 插销(Chāxiāo), 方块(Fāngkuài), 牙子 | '方块'는 박스(사각형)를 의미 |
| 영어 (EN) | Pin and Box | Insertion Pin & Retainer, Open-end component | 글로벌 바이어 표준 소통 용어 |
¶ 장비 세팅 및 공정 가이드 (Technical Setting)
- 초음파 용착 (Ultrasonic Setting):
- 비슬론(Vislon) 지퍼 기준 주파수 20kHz~35kHz.
- 용착 압력: 3.0~4.5 bar (원단 두께 및 테이프 밀도에 따라 가변).
- 냉각 시간(Holding Time): 용착 후 0.2~0.4초간 압력을 유지하여 수지 경화 유도.
- 보강 필름(Film) 부착:
- 나비침 부착 전 반드시 투명 또는 유색의 고분자 필름을 고주파로 압착.
- 표준 두께: 0.2mm ~ 0.25mm (너무 두꺼우면 슬라이더 작동 방해, 너무 얇으면 강도 부족).
- 금형 관리 (Mold Maintenance):
- 금속 지퍼 압착 다이(Die)는 매 50,000회 작동 후 마모 상태 점검.
- 이물질 고착 방지를 위해 매일 작업 전 에어 블로잉 및 전용 윤활유 도포.
- 하단 여백 (Bottom Margin):
- 나비침 하단과 테이프 끝단 사이의 간격을 2.0mm 이내로 유지하여 봉제 시 노루발(Presser Foot)과의 간섭 방지.
¶ 국가별 생산 실무 차이 (Regional Production Insights)
- 한국 (Korea): 고부가가치 기능성 의류(아웃도어) 생산이 주를 이루며, YKK 또는 KCC 등 브랜드 지퍼 사용 비중이 높습니다. 나비침/박스의 정밀도를 극도로 따지며, 봉제 시 지퍼 끝단 처리를 위해 전용 노루발을 깎아서 사용하는 등 디테일한 공정 관리가 특징입니다.
- 베트남 (Vietnam): 대규모 수출 라인이 활성화되어 있어 자동화 장비(Hualing, U-Long) 의존도가 높습니다. 대량 생산 시 나비침의 각도가 미세하게 틀어지는 불량이 발생하기 쉬우므로, 라인 중간에 '나비침 삽입 전용 검사대'를 두어 전수 검사를 실시하는 경우가 많습니다.
- 중국 (China): SBS, 3F 등 자국 브랜드 지퍼 사용량이 압도적이며, 다이캐스팅 공정의 속도가 매우 빠릅니다. 원가 절감을 위해 아연 합금의 비중을 조절하는 경우가 있으므로, 납품 전 반드시 '취성 테스트(Brittle Test)'를 통해 박스가 쉽게 깨지지 않는지 확인해야 합니다.
¶ 봉제 통합 기술 (Sewing Integration)
나비침/박스가 부착된 지퍼를 의류 본체에 봉제할 때의 기술적 지침입니다.
- 바늘 선택: 지퍼 테이프와 보강 필름의 두께를 고려하여 Organ DPx5 #14 또는 Schmetz 134 #90 바늘을 사용합니다. 가죽이나 두꺼운 캔버스 가방의 경우 DPx17 #16 이상의 굵은 바늘이 필요합니다.
- 장력 조절 (Tension): 밑실(Bobbin) 장력은 Towa 게이지 기준 25~30g으로 설정하여 지퍼 테이프가 울지 않도록(Puckering 방지) 조절합니다.
- 노루발 압력: 지퍼 이빨과 나비침/박스의 단차로 인해 이송(Feed)이 불균일할 수 있으므로, 노루발 압력을 평소보다 0.5kgf 높여 안정적인 피딩을 유도합니다.
- SPI 세팅: 나비침/박스 바로 윗부분은 힘을 많이 받는 부위이므로, 시작과 끝부분에 반드시 3~4땀의 도메(Backtacking)를 실시하여 튼튼하게 고정합니다.
- 전용 노루발: 박스 부위의 두께 때문에 일반 노루발로는 봉제가 어려울 수 있으므로, 왼쪽 또는 오른쪽 외노루발(Hinged Cording Foot) 사용을 권장합니다.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원부자재 입고 및 테이프 검사] --> B[보강 필름 고주파/초음파 융착]
B --> C[지퍼 체인 정밀 절단 및 Gap 형성]
C --> D{지퍼 소재 및 부착 방식 분류}
D -- 금속/다이캐스팅 방식 --> E[나비침/박스 정밀 압착 및 성형]
D -- 플라스틱/사출 방식 --> F[초음파 용착 및 핀/박스 고정]
E --> G[슬라이더 삽입 및 상지/하지 멈춤쇠 부착]
F --> G
G --> H[자동 개폐 및 횡인장 강도 샘플링 테스트]
H --> I[육안 검사: 도금/버/단차/오염 확인]
I --> J[완제품 포장 및 최종 출하 검사]
¶ 관련 항목 (Related Items)
- 상지 (Top Stop): 지퍼 상단에서 슬라이더 이탈을 방지하는 부속.
- 슬라이더 (Slider): 지퍼 체인을 결합/분리시키는 가동 부품.
- 보강 테이프 (Reinforcement Tape): 나비침 부착 부위의 물리적 강도를 보강하는 필름.
- 역개수 슬라이더 (Two-way Slider): 하단에서도 지퍼를 열 수 있도록 나비침 대신 제2의 슬라이더와 전용 박스를 사용하는 방식 (M-type/R-type).
- 지퍼 체인 (Zipper Chain): 이빨(Elements)이 테이프에 배열된 상태의 원자재.
- 초음파 금형 (Ultrasonic Horn): 나비침/박스 형상을 찍어내는 핵심 부품으로 마모 시 즉시 교체 필요.
- ISO 16732: 지퍼의 성능 규격에 관한 국제 표준.
- ASTM D2061: 지퍼의 강도 테스트에 관한 표준 시험 방법.
