¶ 개요
핀홀(Pinhole)은 봉제 공정 중 바늘이 원단을 관통한 후, 원단의 복원력 부족이나 물리적 손상으로 인해 바늘 자국이 메워지지 않고 영구적인 구멍으로 남는 중대 결함을 의미한다. 주로 코팅 원단(PU/PVC), 고밀도 기능성 소재(High-density Synthetic), 가죽, 실크와 같은 박지(Lightweight) 소재에서 빈번하게 발생하며, 제품의 외관 품질 저하뿐만 아니라 방수 성능(Waterproof) 상실 및 충전재(Down/Fiber) 유출의 직접적인 원인이 된다.
산업 제조 현장에서 핀홀은 단순한 시각적 결함을 넘어 제품의 구조적 무결성(Structural Integrity)을 해치는 요소로 간주된다. 특히 아웃도어 및 테크니컬 웨어 산업에서 핀홀은 '누수'라는 치명적 클레임으로 직결되며, 이는 브랜드 신뢰도 하락과 막대한 리콜 비용을 발생시킨다. 최근 무봉제 웰딩(Bonding/Welding) 기법이 핀홀의 근본적인 대안으로 제시되고 있으나, 복잡한 입체 패턴 구현의 한계와 박리 강도(Peeling Strength) 문제, 그리고 높은 설비 투자 비용으로 인해 여전히 고정밀 봉제 기술을 통한 핀홀 제어가 주류 공정으로 유지되고 있다. 따라서 핀홀 발생을 최소화하는 것은 고단가 기능성 제품 생산 라인의 핵심 KPI(Key Performance Indicator)이자 기술자의 숙련도를 가늠하는 척도가 된다.
¶ 정의 및 발생 메커니즘
봉제 시 바늘은 원단 조직 사이를 밀어내며 통과해야 하지만, 다음과 같은 물리적/화학적 상황에서 핀홀이 고착화된다.
- 원사 절단(Needle Cutting): 바늘 끝(Point)이 원사(Yarn)를 직접 타격하여 끊어버릴 때 발생한다. 이는 원단의 인장 강도를 저하시키고 세탁 후 구멍이 확장되는 원인이 된다.
- 열적 손상(Thermal Damage): 3,000 spm 이상의 고속 봉제 시 바늘과 원단의 마찰열이 합섬 섬유의 융점(Melting Point, 나일론 약 215~265°C)을 초과하여 구멍 테두리를 녹여 고정시킬 때 발생한다.
- 소성 변형(Plastic Deformation): 가죽이나 라미네이팅 코팅지처럼 탄성이 없는 소재는 바늘이 지나간 자리가 물리적으로 확장된 채 유지된다.
- 천공 에너지 역치 초과: 바늘이 원단을 관통할 때 발생하는 '천공 에너지'가 원단 조직의 '탄성 복원 에너지'를 상회할 때 영구적인 변형이 남는다. 고밀도 직물(High-density Woven)은 위사와 경사 사이의 간극이 극도로 좁아 바늘이 원사를 비껴갈 공간이 부족하기 때문에 발생 빈도가 높다.
지역별 기술적 인식 차이: * 한국(KR): 숙련된 미싱사의 '손감각'과 실시간 장력 조절을 통해 핀홀을 제어하려는 경향이 강하며, 현장 수선(Repair) 노하우가 발달해 있다. * 베트남(VN) 및 중국(CN): 대규모 라인 생산 특성상 미싱사의 개인 역량보다는 SOP(표준작업절차서)에 의한 장비 세팅을 중시한다. 바늘 냉각 장치(Needle Cooler) 설치, 바늘 교체 주기(예: 4시간 또는 1일 2회) 강제화 등 시스템적 접근을 선호한다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 및 기준 | 비고 |
|---|---|---|
| 관련 스티치 분류 | ISO 4915 Class 301, 401, 504, 602 | 본봉 및 커버스티치 포함 |
| 주요 발생 장비 | 고속 본봉기, CNC 자동 패턴기, 바텍기, 심실링기 | 전자 제어 모델 권장 |
| 권장 바늘 시스템 | DB×1, DP×5, 134, 135×5, 135×17 | 소재 두께에 따라 선정 |
| 특수 바늘 포인트 | SES(Small Ball), SUK(Mid Ball), SERV7, SAN 10 | 원사 손상 방지용 |
| 바늘 굵기 범위 | #7(55) ~ #11(75) | 극박지 및 고밀도 소재 기준 |
| 일반 SPI 설정 | 10 ~ 16 SPI | 18 SPI 이상 시 천공 위험 급증 |
| 최대 봉제 속도 | 2,500 ~ 3,500 spm | 핀홀 민감 소재는 2,000 spm 이하 |
| 표준 장력 (Towa) | 바늘실: 100~130g / 밑실: 18~22g | 소재 및 실 번수에 따라 조정 |
| 바늘 온도 관리 | 150°C 미만 유지 권장 | 냉각 장치 가동 기준 |
| 적합 원단 | 10D~30D 나일론, 폴리 립스탑, 합성 피혁 | 기능성 라미네이팅 원단 포함 |
¶ 주요 적용 분야 및 공정별 특이사항
핀홀 관리는 제품의 기능성과 직결되는 부위에 집중적으로 적용된다.
- 아웃도어/스포츠웨어:
- 다운 자켓(Down Jacket): 퀼팅(Quilting) 라인에서의 핀홀은 다운(Down)이나 페더(Feather)가 빠져나오는 직접적인 통로가 된다. 20D(데니어) 이하의 초경량 원단에서는 핀홀 제어가 불가능할 경우 '다운 프루프(Down-proof)' 성능이 상실된다.
- 심실링(Seam Sealing) 전 공정: 고어텍스(Gore-Tex) 등 3레이어 원단의 접합부 봉제 시, 핀홀이 너무 크면 심실링 테이프가 구멍을 완전히 메우지 못해 수압 테스트(Hydrostatic Test)에서 탈락하게 된다.
- 가방 및 잡화:
- 백팩 어깨끈(Shoulder Strap) 연결부: 하중이 집중되는 부위로, 핀홀이 발생하면 인장 강도가 약해져 원단이 찢어지는 '사다리 현상'의 기점이 된다.
- 가죽 지갑/핸드백: 외관 스티치(Top-stitching) 시 핀홀은 수정이 불가능한 영구적 결함이다. 한 번 잘못 박힌 바늘 자국은 가죽 전체를 폐기하게 만든다.
- 산업용 및 특수 의류:
- 자동차 에어백(Airbag): 전개 시 고압의 가스를 견뎌야 하므로, 핀홀의 크기와 간격이 엄격히 제한된다. (ISO 13936-1 준수)
- 의료용 방호복(PPE): 바이러스나 혈액 침투를 막기 위해 봉제선 위의 핀홀을 최소화하고 특수 테이핑 처리를 병행한다.
- 정장 및 고급 기성복:
- 셔츠 칼라(Collar) 및 커프스(Cuffs): 심지와 겉감을 함께 봉제할 때 핀홀이 발생하면 세탁 후 해당 부위가 우는 퍼커링 현상이 심화된다.
¶ 주요 결함 원인 및 상세 해결 방안
- 바늘 마찰열에 의한 원단 용융
- 원인: 고속 봉제 시 바늘 온도가 급상승하여 합섬 원사를 녹임.
- 해결: 바늘 냉각 장치(Needle Cooler/Cold Air) 설치, 실리콘 오일(Silicone Oil) 탱크 장착, 봉제 속도 하향 조정.
- 부적절한 바늘 포인트(Point) 선택
- 원인: 날카로운 R(Round) 포인트가 고밀도 원사를 관통하며 섬유를 절단함.
- 해결: 볼 포인트(Ball Point, SES/SUK)를 사용하여 원사 사이를 밀어내도록 유도하거나, 가죽의 경우 절삭형 포인트(LR, P)를 사용하여 구멍 모양을 일정하게 제어.
- 바늘 굵기(Size) 부적합
- 원인: 원단 밀도 대비 너무 굵은 바늘 사용으로 물리적 천공 크기 확대.
- 해결: 원단 조직을 손상시키지 않는 최소 직경의 바늘(예: 14# → 9#)로 교체하고, 강도가 필요한 경우 슬림 바늘(SERV7 등) 사용.
- 과도한 실 장력 및 퍼커링
- 원인: 강한 장력으로 인해 바늘 구멍 주위 원단이 당겨져 구멍이 타원형으로 확장됨.
- 해결: 바늘실 및 밑실 장력을 최소화하고, 저수축사(Low Shrinkage Thread) 또는 코어사(Core Spun Thread) 사용.
- 이송 톱니(Feed Dog) 및 노루발 압력
- 원인: 노루발 압력이 너무 높아 원단이 눌린 상태에서 바늘이 빠져나올 때 구멍이 복원되지 않음.
- 해결: 노루발 압력을 낮추고, 테플론(Teflon) 노루발 또는 고무 코팅 톱니를 사용하여 원단 손상 방지.
- 바늘 굴곡(Needle Deflection)
- 원인: 바늘이 휘어지면서 원단을 비정상적인 각도로 타격하여 구멍이 커짐.
- 해결: 바늘 가드(Needle Guard) 세팅 확인 및 고강성 바늘(SERV7) 사용.
¶ 품질 검사 및 판정 기준

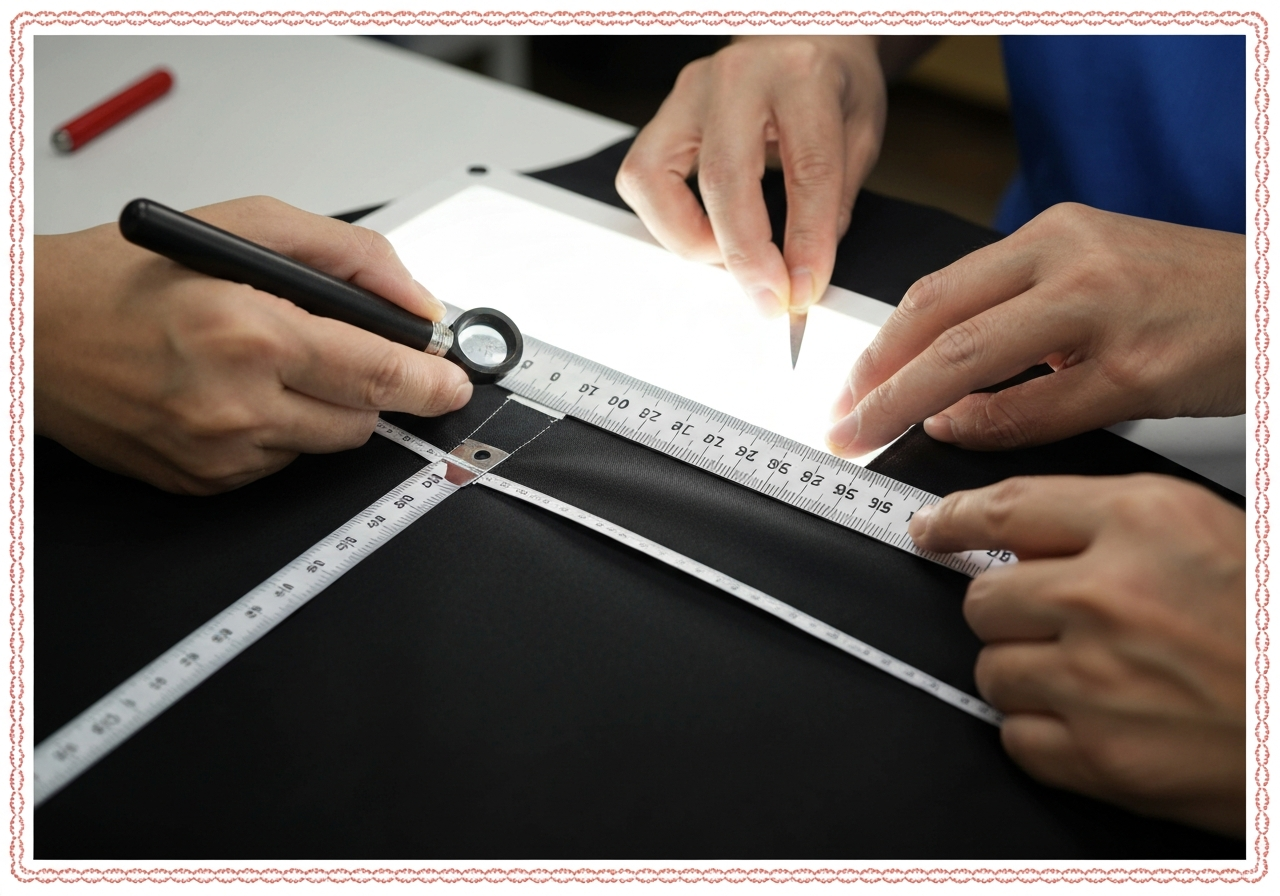

- 투광 검사 (Light Box Test): 검사대 하단에서 강력한 빛을 비추어 바늘 구멍을 통한 빛의 누설 여부와 크기를 육안으로 확인. (현장 표준 검사)
- 수압 테스트 (Hydrostatic Head Test): 방수 제품의 경우 핀홀 부위에 수압을 가하여 누수 여부 측정 (ISO 811 기준, 통상 10,000mm 이상 요구).
- 복원력 테스트 (Recovery Test): 봉제 후 원단을 가로/세로 방향으로 가볍게 당겼을 때, 원사 조직이 제자리로 돌아와 구멍이 닫히는지 확인.
- AQL(Acceptable Quality Level) 판정 기준:
- Critical Defect (치명 결함): 방수 의류, 에어백, 방호복 등 기능성 제품에서 발견된 모든 가시적 핀홀.
- Major Defect (주요 결함): 일반 의류의 전면부(Zone A)에서 발견된 가시적인 핀홀.
- Minor Defect (경결함): 안감이나 눈에 띄지 않는 부위의 미세한 바늘 자국.
¶ 공장 현장 용어 (은어 및 약어)
| 언어 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 바늘구멍, 핀홀, 기스 | '기스'는 일본어 유래로 원단 상처를 포괄적으로 의미 |
| 일본어 (JP) | 針穴 (Hari-ana), メスキズ (Mesu-kizu) | '메스키즈'는 바늘에 의한 원단 절단 상처를 지칭 |
| 베트남어 (VN) | Lỗ kim, Bể sợi | 'Bể sợi'는 원사가 깨지거나 끊어진 상태를 의미 |
| 중국어 (CN) | 针孔 (Zhēnkǒng), 破针 (Pòzhēn) | '破针'은 바늘에 의해 원단이 파손된 상태를 강조 |
| 영어 (EN) | Pinhole, Needle Cutting | 산업 표준 용어 |
¶ 장비 세팅 가이드 (SOP)
- 바늘 선정: 소재가 나일론/폴리 고밀도라면 Schmetz SERV7 SES 타입을 우선 고려한다. 바늘의 보강된 허리 부분이 바늘 휨을 방지하고 핀홀 크기를 일정하게 유지한다.
- 속도 프로그래밍: 자동 패턴기 사용 시, 직선 구간은 2,800 spm으로 설정하되 곡선 및 교차점(Cross Seam) 진입 3~5땀 전부터 1,500 spm으로 감속하도록 프로그래밍한다.
- 윤활 관리: 실리콘 오일은 실의 마찰을 줄일 뿐만 아니라 바늘 온도를 낮추는 냉각제 역할을 한다. 오일 탱크의 잔량을 매 교대 시간마다 확인한다.
- 노루발 교체: 금속 노루발 대신 테플론(PTFE) 노루발을 사용하여 원단과의 마찰 계수를 최소화한다.
- 전자 피드 제어: Brother S-7300A 또는 Juki DDL-9000C와 같은 기종에서는 이송 톱니의 움직임을 수평/수직으로 미세 조정하여 원단이 바늘에서 빠질 때의 충격을 완화한다.
¶ 핀홀 방지를 위한 특수 바늘 기술
- Schmetz SERV7: 바늘의 스카프(Scarf) 윗부분을 보강하여 강성을 높인 모델. 고속 봉제 시 바늘이 떨리는 현상을 억제하여 핀홀이 타원형으로 벌어지는 것을 방지한다.
- Groz-Beckert SAN 10: 극박지 및 니트 소재 전용 바늘. 바늘 눈(Eye) 부위의 단면을 특수 설계하여 원사 손상을 최소화하고 원활한 루프 형성을 돕는다.
- Titanium Nitride (GEBEDUR) 코팅: 바늘 표면의 경도를 높이고 마찰 계수를 낮추어 열 발생을 억제한다. 이는 합섬 원단의 융착에 의한 핀홀 방지에 탁월하다.
¶ 품질 판정 및 피드백 흐름도
graph TD
A[봉제 완료 제품 QC 입고] --> B{육안/투광 검사}
B -- 핀홀 미발견 --> C[합격 및 포장]
B -- 가시적 핀홀 발견 --> D{제품 카테고리 분류}
D -- 기능성/방수/다운 제품 --> E[수압 테스트 및 삼출 테스트]
D -- 일반 패션 의류 --> F[AQL 등급 판정]
E -- 누수/털 빠짐 발생 --> G[불량 판정: 폐기 또는 부분 교체]
E -- 이상 없음 --> F
F -- Major 등급 초과 --> G
F -- 허용 범위 이내 --> C
G --> H[현장 피드백: 바늘 호수 하향, 속도 감속, 바늘 냉각기 점검]
H --> I[샘플 재봉 및 재승인]
I --> A
¶ 국가별 실무 차이 및 현장 노하우 상세
- 한국 (KR): "바늘을 불에 달궈서 끝을 무디게 만든다"는 식의 과거 민간요법은 사라졌으나, 여전히 미싱사가 실의 장력을 손가락 끝으로 느끼며 미세 조정하는 '감각 봉제'가 강점이다. 소량 다품종 고가 제품 생산에 적합하다.
- 베트남 (VN): 글로벌 브랜드(Nike, Adidas 등)의 대형 벤더가 많아 Groz-Beckert나 Schmetz의 기술 지원을 직접 받으며 데이터 기반의 세팅을 한다. 바늘 교체 일지를 작성하여 핀홀 발생 전 예방 정비를 철저히 한다.
- 중국 (CN): 자동화 템플릿 재봉기(Template Machine) 도입이 가장 빠르다. 사람이 직접 박는 대신 지그(Jig)에 원단을 고정하고 CNC로 박기 때문에 핀홀의 위치와 크기가 매우 일정하며, 대량 생산 시 균일한 품질을 유지한다.
¶ 관련 항목 (Cross-Reference)
- 바늘 열 (Needle Heat): 핀홀 확장의 주원인으로, 고속 봉제 시 반드시 관리해야 할 물리적 요소.
- 심실링 (Seam Sealing): 핀홀을 물리적으로 차단하기 위한 후공정 기술.
- 단사 (Yarn Severance): 바늘 포인트가 원사를 끊어 핀홀을 만드는 현상.
- 퍼커링 (Puckering): 봉제선 주위 원단 수축 현상으로, 핀홀을 시각적으로 더욱 도드라지게 만듦.
- 볼 포인트 바늘 (Ball Point Needle): 핀홀 방지를 위한 가장 기본적인 하드웨어 솔루션.
- 무봉제 접합 (Bonding): 핀홀 문제를 근본적으로 해결하기 위한 최신 제조 트렌드.
- 데니어 (Denier): 원사의 굵기 단위로, 저데니어 원단일수록 핀홀에 민감함.
