파이핑 솔기 (Piped Seam / đường may ống / パイピングシーム)
¶ 개요

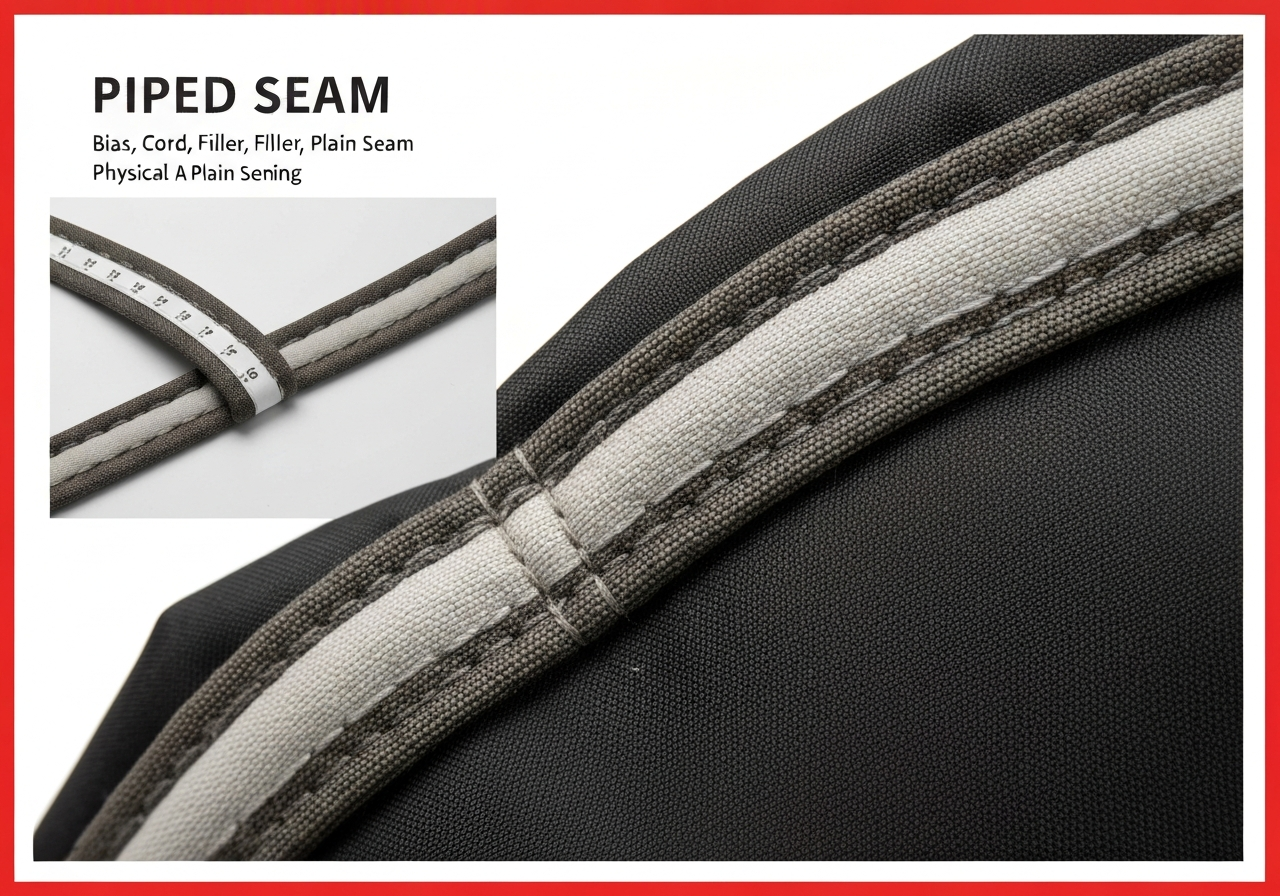

파이핑 솔기(Piped Seam)는 두 장의 몸판 원단 사이에 바이어스(Bias) 방향으로 재단된 원단으로 감싼 코드(Cord)나 심지(Filler)를 끼워 넣고 봉제하는 장식적·구조적 솔기 기법입니다. 이 기법은 제품의 윤곽을 뚜렷하게 강조하는 디자인적 요소뿐만 아니라, 솔기 부위의 마찰 내구성을 높이고 형태를 유지하는 뼈대 역할을 수행합니다. 산업 현장에서는 주로 '다마 박기' 또는 '파이핑 처리'라고 불리며, 의류, 가방, 신발, 자동차 시트, 가구 업계 등 광범위한 제조 공정에서 필수적으로 사용됩니다.
[기술적 확장: 물리적 메커니즘 및 산업적 중요도] 파이핑 솔기는 단순한 결합을 넘어 제품의 '입체적 골조(Skeleton)'를 형성하는 물리적 메커니즘을 가집니다. 일반적인 평솔기(Plain Seam)가 두 원단의 면을 결합하는 데 그친다면, 파이핑은 내부에 삽입된 코드의 직경만큼 공간을 창출하여 솔기 부위에 압축 강도와 복원력을 부여합니다. 이는 특히 가방의 모서리나 자동차 시트의 곡선부에서 원단이 무너지는 것을 방지하는 핵심적인 역할을 합니다.
대체 기법인 웰트 솔기(Welt Seam)나 바인딩(Binding)과 비교했을 때, 파이핑은 다음과 같은 명확한 장단점을 가집니다: * 장점: 제품의 외곽 라인을 가장 선명하게 정의하며, 내부 코드가 외부 충격으로부터 봉제선을 보호하여 마찰 내구성이 극대화됩니다. 또한, 서로 다른 색상이나 재질의 파이핑을 사용하여 시각적 대비를 극대화할 수 있습니다. * 단점: 일반 솔기 대비 공정 수가 2~3배 증가하며, 전용 노루발(Presser Foot)과 가이드(Folder)가 필수적입니다. 특히 곡선 구간에서의 숙련도에 따라 제품의 완성도가 크게 좌우됩니다.
산업 현장에서 파이핑은 '고급화의 척도'로 통용됩니다. 명품 핸드백이나 프리미엄 카시트에서 파이핑의 일정함(Uniformity)은 QC(품질 관리)의 핵심 지표이며, 이를 위해 자동 파이핑 제조기(Automatic Piping Maker)를 도입하여 테이프 제작과 코드 삽입을 표준화하기도 합니다.
¶ 정의 및 구조

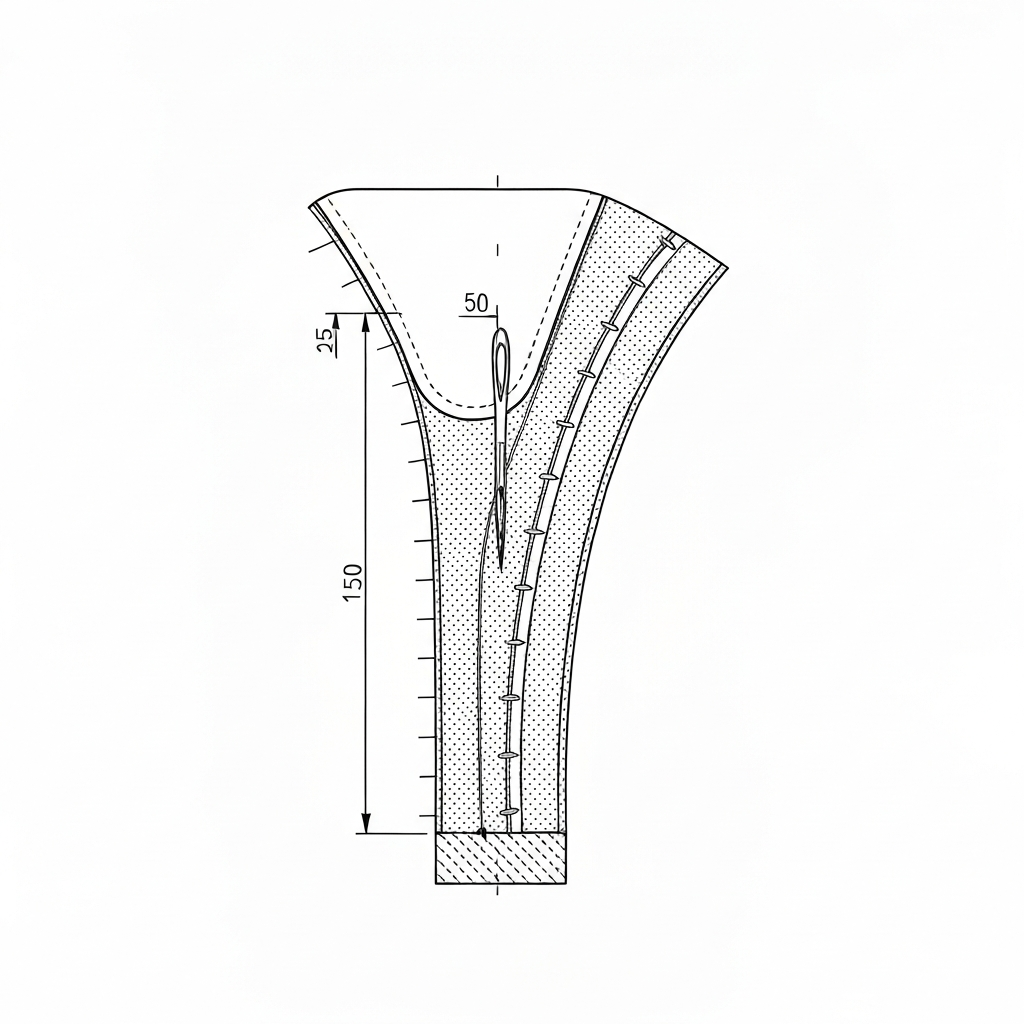

파이핑 솔기는 물리적으로 샌드위치 구조를 가집니다. 상단 원단(Top Ply), 파이핑 테이프(Piping Tape)와 내부 코드, 하단 원단(Bottom Ply)이 동시에 봉제되어야 합니다.
- ISO 4915 스티치 분류: 주로 Class 301 (Lockstitch)이 사용되나, 신축성이 필요한 니트 의류나 대량 생산 라인에서는 Class 401 (Chainstitch)이 적용되기도 합니다. 헤비 듀티 작업에서는 Class 304 (Zigzag Stitch)를 이용한 가봉 후 합봉하기도 합니다.
- ISO 4916 솔기 분류: Seam Class 2.04.01 (두 장의 원단 사이에 별도의 재료가 삽입된 형태)에 해당합니다.
- 기능적 특성: 곡선 구간의 형태 안정성을 제공하며, 시접(Seam Allowance)의 풀림을 방지하고 제품의 입체감을 형성합니다.
[기술적 확장: 기계적 작동 원리 및 역사적 배경] 파이핑 봉제 시 바늘과 실, 그리고 원단의 상호작용은 매우 정밀한 조정을 요구합니다. 바늘이 하강할 때 내부 코드에 최대한 밀착되어야 하지만, 코드를 직접 관통해서는 안 됩니다. 만약 바늘이 코드를 찌르게 되면 실의 장력이 급격히 상승하여 실 끊어짐(Thread Breakage)이나 바늘 부러짐이 발생합니다. 이를 방지하기 위해 파이핑 전용 홈 노루발은 코드의 직경보다 약 0.2~0.3mm 넓은 홈을 가져야 하며, 이 홈이 가이드 역할을 하여 바늘이 코드 바로 옆 0.5mm 지점을 정확히 타격하게 합니다.
역사적으로 파이핑은 18세기 유럽의 군복과 코르셋의 보강 기법에서 유래되었습니다. 당시에는 고래뼈나 단단한 끈을 원단 사이에 넣어 형태를 유지했으며, 현대에 이르러 폴리에틸렌(PE) 로프나 면사(Cotton Cord)를 사용하는 방식으로 발전했습니다.
[국가별 현장 인식 차이] * 한국 공장: '다마(玉)'라는 용어가 지배적이며, 숙련공의 감각에 의존한 수동 작업을 선호하는 경향이 있으나 최근 자동화 가이드 도입이 늘고 있습니다. * 베트남 공장: 'Viền gân' 공정으로 불리며, 대규모 라인 생산 체제에 맞춰 지그(Jig)와 폴더(Folder)를 활용한 표준화된 세팅을 중시합니다. * 중국 공장: '滚条(Gǔntiáo)'라 하며, 원가 절감을 위해 기성 파이핑 테이프(Ready-made Piping) 사용 비중이 높고, 고속 봉제에서의 생산성을 강조합니다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 유형 | ISO 4915 Class 301, 401, 602 | 본봉, 이중 사슬뜨기, 커버스티치(장식용) |
| 솔기 유형 | ISO 4916 2.04.01 | Superimposed Seam with Piping |
| 주요 장비 | Juki DDL-9000C, LU-1508NH, DSC-245, Brother S-7300A | 중량물은 상하송(Unison Feed) 또는 종합송 필수 |
| 바늘 시스템 | DB×1 (11~14호), DP×17 (18~23호), 134-35 (LR/S) | 원단 두께 및 코드 직경, 재질에 따라 선택 |
| SPI (땀수) | 의류: 10~14 SPI / 가방·시트: 6~10 SPI | 용도에 따른 강도 및 심미성 조절 |
| 실(Thread) | 코아사 30/2, 40/2, 나일론 본드사 20/3, 30/3 | 마찰 저항, 인장 강도 및 색상 견뢰도 고려 |
| 최대 속도 | 2,500 ~ 4,500 spm | 곡선 및 단차 구간(Cross Seam)에서 감속 필수 |
| 노루발 | 외노루발(Single Toe), 파이핑 전용 홈 노루발 | 코드 직경(1.5mm~5mm)별 전용 규격(1/8, 3/16 등) |
| 장력 설정 (Towa) | 밑실: 25~35gf / 윗실: 120~160gf | 원단 및 실의 종류에 따라 미세 조정 |
| 이송치(Feed Dog) | 3열 또는 4열 톱니, 고무 코팅 톱니(고급 가죽용) | 원단 손상 방지 및 이송력 확보 |
¶ 적용 분야 (상세)
- 고급 의류: 파자마 칼라(Lapel) 및 커프스 라인, 트레이닝복 사이드 라인(Side Seam), 여성용 블라우스의 프릴 경계선, 제복의 견장 및 측면 장식.
- 가방 및 잡화: 백팩의 전면 패널 결합부(Gusset), 핸드백의 바닥면 테두리 보강, 지갑의 외곽 라인 마감(시아게).
- 자동차 및 가구: 카시트의 절개선(Cut-line) 강조, 소파 쿠션의 테두리 마감, 매트리스 가장자리 보강.
- 신발: 스니커즈의 어퍼(Upper) 결합 부위 및 텅(Tongue) 테두리 장식.
- 특수 장비: 군용 텐트의 이음새 보강, 항공기 시트 커버, 요트용 쿠션(Marine Grade).
[업종별 상세 사양 및 차이점] 1. 스포츠웨어 (아웃도어): * 부위: 윈드브레이커의 가슴 절개선, 조깅 팬츠의 옆선. * 특징: 주로 반사 테이프(Reflective Tape)를 파이핑 외피로 사용하여 야간 시인성을 확보합니다. * 사양: 60/2 코아사 사용, 12~14 SPI. 신축성 대응을 위해 니트용 바늘(Ball Point/SES) 사용 필수. 2. 정장 및 고급 여성복: * 부위: 재킷의 안감(Lining) 결합부, 포켓 입구(Welt Pocket) 장식. * 특징: 실크나 새틴 소재의 바이어스 테이프를 사용하여 시각적 화려함을 강조합니다. * 사양: 80/2 또는 50/2 견사/코아사 사용, 14~16 SPI로 매우 촘촘하게 봉제. 3. 헤비 듀티 가방 (백팩/군장): * 부위: 메인 수납공간과 사이드 패널의 결합부(Main Gusset Seam). * 특징: 3mm 이상의 굵은 PE 코드를 삽입하여 가방이 비어 있어도 형태가 유지되도록 설계합니다. * 사양: 나일론 본드사 20/3 또는 30/3 사용, 6~8 SPI. Juki LU-1508NH와 같은 상하송 미싱 사용. 4. 자동차 인테리어: * 부위: 시트 헤드레스트 경계선, 도어 트림 절개선. * 특징: 가죽이나 합성피혁(PVC/PU)을 사용하며, 일정한 곡률 유지가 생명입니다. * 사양: 8~10 SPI, 바늘은 가죽 전용 LR 포인트를 사용하여 구멍이 찢어지는 것을 방지합니다.
¶ 주요 결함 및 해결 방안
- 파이핑 꼬임 및 뒤틀림 (Piping Twisting)
- 원인: 파이핑 테이프의 바이어스 각도 불량(45도 미준수) 또는 상하 원단 간의 이송 속도 차이.
- 해결: 45도 정바이어스 테이프를 사용하고, 상하송(Unison Feed) 또는 차동 이송 기능이 있는 기계를 사용하여 밀림을 방지함.
- 스티치 라인 이격 (Gap between Stitch and Cord)
- 원인: 노루발의 홈 규격이 코드 직경보다 크거나, 바늘이 코드에 충분히 밀착되지 않음.
- 해결: 코드 직경에 정확히 맞는 전용 노루발을 사용하고, 바늘 위치를 코드 쪽으로 미세 조정(Needle Position Adjustment).
- 곡선부 우글거림 (Puckering at Curves)
- 원인: 곡선 구간에서 파이핑 시접이 당겨지거나 여유가 없음.
- 해결: 곡선 구간 진입 전 파이핑 시접에 3~5mm 간격으로 V자 노치(Notch)를 넣어 유연성을 확보함.
- 바늘 부러짐 및 건너뜀 (Needle Breakage/Skipped Stitches)
- 원인: 파이핑 코드의 경도가 높거나 단차 구간에서 노루발이 들뜸.
- 해결: 노루발 압력을 최적화하고, 단차 완화용 보조 장치(Leveler)를 사용하거나 바늘대를 0.1~0.2mm 낮춤.
- 코드 노출 (Cord Exposure)
- 원인: 봉제 시 원단이 밀려 파이핑 테이프가 벌어짐.
- 해결: 파이핑 가이드(Folder)를 설치하여 투입 단계에서 원단을 고정함.
- 장력 불균형 (Tension Puckering)
- 원인: 윗실 장력이 너무 강해 파이핑 부위가 오목하게 들어감.
- 해결: 윗실 장력을 완화하고 밑실과의 밸런스를 5:5로 유지.
- 기름 오염 (Oil Staining)
- 원인: 고속 봉제 시 바늘대나 노루발에서 오일이 비산하여 파이핑 테이프에 흡수됨.
- 해결: 드라이 헤드(Dry Head) 미싱을 사용하거나 오일 펜스(Oil Fence) 장착.
[실전 트러블슈팅 노하우] * "코드가 자꾸 씹힌다": 노루발 홈의 깊이를 확인하십시오. 홈이 너무 얕으면 코드가 눌려 이송이 안 되고, 너무 깊으면 코드가 홈 안에서 놀게 되어 스티치 라인이 삐뚤어집니다. * "시작과 끝부분의 높이가 다르다": 파이핑 시작 시 코드를 약 1cm 정도 미리 빼내어 봉제하고, 나중에 잘라내는 방식으로 단차를 맞추십시오. * "가죽 파이핑 시 땀이 뜬다": 가죽은 마찰력이 커서 실이 원활하게 공급되지 않을 수 있습니다. 실에 실리콘 오일을 도포하거나, 바늘을 한 단계 굵은 것으로 교체하여 실 통로를 확보하십시오.
¶ 품질 검사 기준 (QC Standard)
- 치수 정밀도: 노출된 파이핑의 폭이 전체 구간에서 일정해야 함 (허용 오차: 의류 ±0.5mm, 가구/시트 ±1.0mm).
- 밀착성: 몸판 원단과 파이핑 사이에 틈이 없어야 하며, 솔기를 벌렸을 때 봉제선이 외부로 노출되지 않아야 함.
- 외관 상태: 파이핑 내부에 삽입된 코드가 꺾이거나 뭉친 곳이 없어야 하며, 끝단 처리가 깔끔해야 함.
- 강도 테스트: 가방 및 시트의 경우 ISO 13935-2(솔기 최대 하중 측정) 기준에 따라 접합 강도를 검증함.
- 색상 일치성: 몸판과 파이핑 테이프 간의 이색(Color Shading) 여부를 D65 표준 광원 아래에서 확인.
¶ 현장 은어 및 국가별 용어
| 언어 | 용어 | 현장 은어 / 비고 |
|---|---|---|
| 한국어 (KR) | 파이핑 솔기 | 다마(玉): 일본어 유래, 코드를 의미함. '다마 박기'라고 통칭. |
| 베트남어 (VN) | Đường may ống | Viền gân: 현장에서 가장 많이 쓰이는 용어로 '심줄을 넣은 테두리' 의미. |
| 일본어 (JP) | パイピングシーム | 玉縁 (Tamabuchi): 구슬 모양의 테두리라는 뜻으로 전통적으로 사용. |
| 중국어 (CN) | 嵌条缝 (Qiàntiáo) | 滚条 (Gǔntiáo): 둥글게 말아 박는 형태를 의미함. |
| 영어 (EN) | Piped Seam | Cording: 코드 삽입 자체에 집중한 표현. |
¶ 장비 세팅 및 정비 가이드
- 노루발(Presser Foot) 선정: 코드 지름이 3mm라면 노루발 홈(Groove)은 3.2mm 규격을 선택하여 원활한 이송과 밀착력을 동시에 확보하십시오.
- 이송치(Feed Dog) 조정: 파이핑 작업 시에는 이송치의 높이를 표준(0.8~1.0mm)보다 약간 높게 설정하여 두꺼운 구간의 등판력을 높입니다.
- 조라(Folder/Binder) 활용: 대량 생산 시에는 파이핑 테이프와 코드를 자동으로 결합하여 공급해주는 전용 폴더(Folder)를 장착하여 숙련도에 따른 품질 편차를 줄입니다.
- 바늘 끝 형태: 가죽 파이핑 시에는 원단 찢어짐 방지를 위해 S(Cross Point) 또는 LR(Reverse Twist Point) 바늘을 권장합니다.
- 타이밍 조정: 두꺼운 코드를 넘을 때 바늘과 북집(Hook)의 타이밍을 미세하게 늦춰(Retarded Timing) 루프 형성을 안정화합니다.
¶ 공정 흐름도 (Process Flow)
¶ 기술 심화: 파이핑 코드(Filler Cord)의 종류와 특성
- 면 코드 (Cotton Cord): 유연성이 뛰어나 의류(파자마, 여성복)에 주로 사용됩니다. 세탁 후 수축 가능성이 있으므로 반드시 방축 가공된 제품을 사용해야 합니다.
- PE 로프 (Polyethylene): 가방, 텐트 등 산업용 제품에 사용됩니다. 수분을 흡수하지 않고 형태 유지력이 매우 강력합니다.
- PVC 튜브: 투명하거나 유색의 튜브 형태로, 주로 저가형 가방이나 방수 가방의 테두리에 사용됩니다. 봉제 시 바늘 열에 의해 녹을 수 있으므로 속도 조절이 중요합니다.
- 종이 코드 (Paper Cord): 친환경 제품이나 특정 가구용 파이핑에 사용되며, 습기에 취약하므로 사용 환경을 고려해야 합니다.
- 발포 우레탄 코드: 자동차 시트 등 쿠션감이 필요한 부위에 사용되며, 압축 후 복원력이 우수합니다.
¶ 관련 항목
- 바이어스 테이프 (Bias Tape): 파이핑의 외피를 구성하는 핵심 재료.
- 웰트 솔기 (Welt Seam): 파이핑과 유사하나 코드가 들어가지 않는 장식 솔기.
- 상하이송 미싱 (Unison Feed Machine): 두꺼운 파이핑 공정의 필수 장비.
- 심지 (Filler Cord): 파이핑 내부의 볼륨감을 결정하는 면사, PE 로프 등.
- 시아게 (Finishing): 봉제 완료 후 스팀 아이롱 등을 통해 솔기의 모양을 잡는 최종 마무리 공정.
- ISO 4915/4916: 국제 표준 스티치 및 솔기 분류 체계.
