¶ 용어와 의미 구분
| 한국어 | English | 日本語 | 中文(简体) | 中文(繁體) | Tiếng Việt | Bahasa Indonesia |
|---|---|---|---|---|---|---|
| 파이핑 (옥시미, 줄치기) | Piping (Welt) | パイピング (玉縁) | 滚边 (嵌条) | 滾邊 (嵌條) | viền ống (Gân) | piping (Bisban) |
| 하미다시테이프 | Piping | パイピング | 滚边 | 滾邊 | viền ống | piping |
| 파이핑 (피핑) | Piping | パイピング | 嵌条 | 嵌條 | Viền nổi | Piping |
파이핑 (Piping / viền ống / パイピング / 滚边)
¶ 개요
파이핑(Piping)은 두 장의 원단 사이에 바이어스(Bias) 방향으로 재단된 원단 테이프로 감싼 심지(Piping Cord)를 끼워 넣어 봉제하는 기법 또는 그 부자재를 의미합니다. 제품의 가장자리를 보강하여 형태를 유지하고, 마찰에 의한 마모를 방지하며, 배색 효과를 통한 디자인적 완성도를 높이는 데 필수적인 공정입니다. 산업용 봉제 현장에서는 의류뿐만 아니라 가방, 신발, 자동차 시트, 가구 등 광범위한 제조 분야에서 사용됩니다.
[기술적 확장: 물리적 메커니즘 및 산업적 중요성] 파이핑은 단순히 시각적인 선(Line)을 형성하는 장식적 기능을 넘어, 제품의 '구조적 골격'을 형성하는 핵심 기법입니다. 물리적으로는 연성(Soft)인 원단에 심지라는 반강성(Semi-rigid) 요소를 삽입함으로써, 봉제선이 외부 압력이나 중력에 의해 무너지는 것을 방지하는 '프레임' 역할을 수행합니다.
유사 기법인 바인딩(Binding)이 원단 끝단을 감싸 마감하는 '면(Surface)'의 처리라면, 파이핑은 두 패널이 만나는 접합부에 입체적인 '축(Axis)'을 형성하는 처리입니다. 가방 제조 시 파이핑이 생략되면 모서리 부위가 쉽게 함몰되거나 형태가 일그러지며, 특히 가죽 제품에서는 파이핑 테이프가 본판 가죽보다 먼저 마찰에 노출되도록 설계되어 본체 수명을 연장하는 '희생적 보강재' 역할을 합니다. 산업 현장에서는 제품의 단가와 품질 등급을 결정하는 주요 공정으로 간주되며, 파이핑의 균일함은 곧 해당 공장의 기술 숙련도를 상징합니다.
¶ 정의 및 구조
파이핑은 물리적으로 '심지(Cord)'와 이를 감싸는 '바이어스 테이프(Bias Tape)'로 구성됩니다. - 심지(Cord): 면사, 폴리에스터, PVC, 고무 등 용도에 따라 다양한 재질과 직경(1mm~10mm 이상)이 사용됩니다. - 바이어스 테이프: 원단의 45도 각도로 재단하여 곡선 부위에서도 우글거림 없이 유연하게 대응할 수 있도록 합니다. - 봉제 구조: ISO 4915 기준 Class 301(본봉)이 가장 일반적이며, 신축성이 필요한 경우 Class 401(이중 체인스티치)을 적용합니다. 파이핑은 부자재(Trims) 카테고리에 속하지만, 봉제 공학적으로는 ISO 4916에 규정된 Seam Type 3.01.01 또는 3.05.01 등과 결합하여 복합적인 심(Seam) 구조를 형성합니다. 두 장의 본판 원단(Shell) 사이에 파이핑을 삽입하여 '샌드위치' 구조로 합봉하는 것이 기본이며, 이는 제품의 인장 강도와 전단 강도를 동시에 높이는 역할을 합니다.
[기술적 확장: 기계적 작동 원리 및 국가별 실무 차이] 파이핑 봉제 시 바늘과 노루발, 심지는 정밀한 기계적 상호작용을 일으킵니다. 심지가 노루발의 홈(Groove)에 안착되면, 이송 톱니(Feed Dog)가 원단을 밀어낼 때 심지가 가이드 역할을 하여 봉제선이 직선 또는 곡선을 이탈하지 않도록 잡아줍니다. 이때 바늘은 심지에 최대한 밀착되어야 하지만, 심지를 직접 관통해서는 안 됩니다. 심지를 관통할 경우 원단이 울거나 바늘이 부러지는 원인이 됩니다.
역사적 배경 및 현장 인식: 파이핑은 과거 군복의 측면 라인(Lampasse)을 보강하고 계급을 표시하던 기법에서 유래하여, 현대에는 스포츠웨어의 기능적 보강과 럭셔리 핸드백의 형태 유지 기법으로 발전했습니다. - 한국 공장: '다마'라는 용어로 통용되며, 정교한 맞춤형 노루발 제작과 숙련공의 감각에 의존하는 경향이 강합니다. 특히 가죽 가방 공장에서는 파이핑의 끝단 처리(Skiving) 기술을 매우 중요하게 여깁니다. - 베트남 공장: 대량 생산 체제에 최적화된 '전용 폴더(Folder)'와 '자동 이송 장치' 활용도가 높습니다. 표준화된 SPI(Stitches Per Inch) 준수를 엄격히 관리하며, 최근에는 글로벌 브랜드의 QA 기준에 맞춰 ISO 4916 심(Seam) 규격을 공정 시트에 명시합니다. - 중국 공장: 기성품 파이핑(Pre-made Piping)의 활용 범위가 매우 넓으며, 최근에는 자동 파이핑 봉제 로봇(Automatic Piping Sewing Machine) 도입이 활발하여 공정 규격화가 빠르게 진행되고 있습니다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 301 (Lockstitch), Class 401 (Chainstitch) | 용도에 따라 선택 |
| 주요 재봉기 | 본봉(Single Needle), 상하송(Walking Foot), 종합송(Compound Feed) | 중물/후물 여부에 따라 결정 |
| 추천 모델 (의류/경물) | Juki DDL-9000C-F, Brother S-7300A | 얇은 원단 및 모자 장식용 |
| 추천 모델 (가방/후물) | Juki LU-1508N, Juki LU-2810A-7, Juki DSC-246 | 가방/곡선은 DSC 시리즈 권장 |
| 바늘 시스템 | DB×1 (의류용 #11~#16), DP×17 (가방/시트용 #18~#23) | 원단 두께에 최적화 |
| 바늘 끝 모양 | R (표준), SPI (고밀도 직물), LR (가죽용 사선 베벨) | 소재에 따라 선택 |
| 땀수 (SPI) | 7 - 12 SPI (땀 간격 2.1mm ~ 3.6mm) | 촘촘할수록 강도 높음 |
| 실 사양 | 코아사(Core Spun) 20/3, 30/3 또는 나일론 고강력 본딩사 | 파이핑 두께에 비례 |
| 최대 속도 | 2,000 - 4,500 spm | 전용 폴더 및 노루발 장착 시 |
| 심지 직경 | 1.5mm (의류) / 3.0mm ~ 5.0mm (가방/가구) | 제품 설계에 따름 |
| 밑실 장력 | 20g ~ 35g (의류) / 40g ~ 60g (후물) | Towa Tension Gauge 기준 |
| 노루발 압력 | 3.0kg ~ 5.5kg (소재에 따라 가변) | 원단 밀림 방지용 |
¶ 적용 분야 및 산업별 특성
파이핑은 적용되는 산업군에 따라 요구되는 물리적 성질과 봉제 사양이 엄격히 구분됩니다.
¶ 4.1 의류 (Apparel) 및 모자 (Hat Decoration)
- 의류: 파자마 칼라, 트레이닝복 측면 라인, 여성용 블라우스의 프릴 경계선 등에 적용됩니다. 주로 1.0mm~1.5mm의 얇은 면 심지를 사용하며, ISO 4915 Class 301 스티치가 표준입니다.
- 모자 장식 (Hat Decoration): 모자의 챙(Brim)과 몸체(Crown) 연결부 보강에 사용됩니다. 모자는 입체적인 곡선이 많아 Juki DDL-9000C와 같은 정밀 본봉기나, 챙의 급격한 곡선 부위에는 Juki DSC-246 실린더 베드 타입을 사용하여 봉제합니다. 모자용 파이핑은 장식성이 중요하므로 10 SPI 이상의 고밀도 땀수를 유지하며, ISO 4916 Seam Type 3.01.01 구조를 통해 내구성을 확보합니다.
¶ 4.2 가방 및 잡화 (Bags & Luggage)

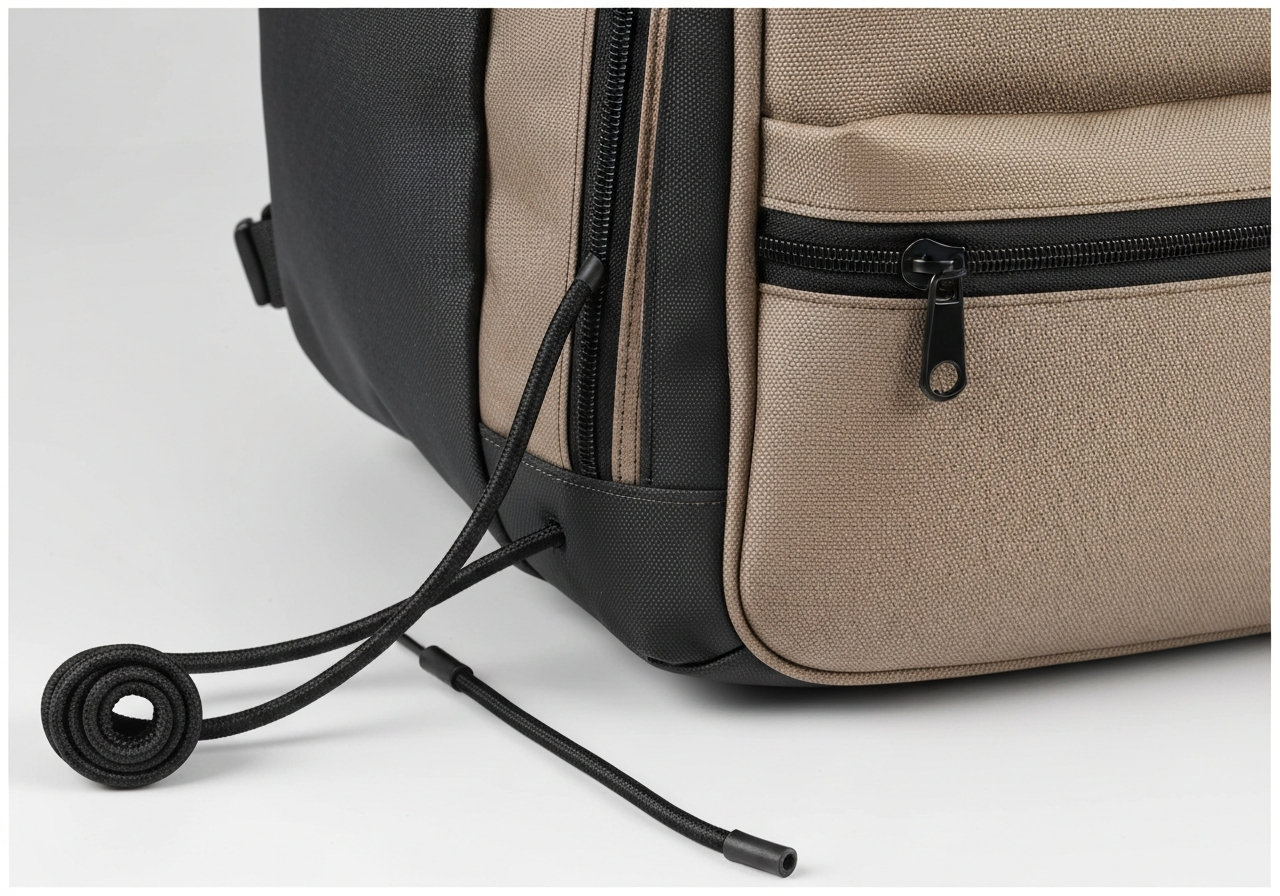

- 백팩/스포츠백: 2.5mm~3.5mm PVC 심지를 주로 사용합니다. 형태 유지가 핵심이므로 Juki LU-1508N 또는 Juki LU-2810A-7과 같은 종합송(Compound Feed) 재봉기가 필수적입니다.
- 고급 핸드백: 가죽을 0.5mm 이하로 피할(Skiving)하여 심지를 감쌉니다. 심지 끝부분이 겹치는 구간은 수작업으로 심지를 깎아내어 단차를 없애는 것이 핵심 기술입니다.
¶ 4.3 자동차 및 가구 (Automotive & Upholstery)
- 카시트: 3.0mm 이상의 굵은 PVC 또는 PE 심지를 사용합니다. 내열성과 내광성이 강한 나일론 6.6 본딩사를 주로 사용하며, SPI는 6~8로 설정하여 굵고 튼튼한 외관을 형성합니다. 볼스터(Bolster)와 센터 패널 사이의 경계선에 적용되어 시트의 입체감을 극대화합니다.
¶ 주요 결함 및 해결 방안
- 파이핑 꼬임 (Twisting/Spiral)
- 원인: 바이어스 테이프의 좌우 장력이 불균일하거나, 심지가 내부에서 고정되지 않고 회전함.
- 해결: 테이프 공급 장치(Folder)의 가이드를 재설정하고, 심지 직경에 정확히 맞는 홈(Groove)이 있는 노루발을 사용함.
- 심지 노출 및 스티치 이탈 (Cord Exposure)
- 원인: 봉제선이 심지에 충분히 밀착되지 않거나, 노루발이 심지를 타고 넘어가 바늘 위치가 어긋남.
- 해결: 파이핑 전용 외발 노루발(Piping Foot)을 사용하고, 바늘과 심지 사이의 간격을 0.5mm 이내로 미세 조정함.
- 곡선부 우글거림 (Puckering at Curves)
- 원인: 곡선 구간에서 본판 원단과 파이핑 테이프의 이송 속도 차이(Differential Feed) 발생.
- 해결: 곡선 부위의 파이핑 시접에 가위집(Notch)을 촘촘히 넣어 유연성을 확보하고, 차동 피드 장치를 조절하여 이송량을 맞춤.
- 스티치 건너뜀 (Skipped Stitches)
- 원인: 파이핑 합봉 시 원단 층이 두꺼워져 바늘이 휘거나(Needle Deflection), 북집과의 타이밍이 어긋남.
- 해결: 바늘 호수를 상향 조정하고, 바늘판(Needle Plate)의 구멍 크기를 확인하며, 바늘대 높이와 가마 타이밍을 재점검함.
- 심지 수축 (Cord Shrinkage)
- 원인: 세탁 또는 열처리 공정 중 내부 심지가 겉감보다 더 많이 수축하여 원단이 쭈글거림.
- 해결: 선수축 처리된 심지를 사용하거나, 겉감과 수축률이 동일한 재질의 심지를 선정함.
[실전 트러블슈팅 노하우] - "바늘이 자꾸 부러진다면?": 파이핑 심지가 너무 딱딱하거나 바늘이 심지를 치고 있는 것입니다. 노루발의 홈 깊이를 확인하고, 바늘을 심지에서 0.2mm 정도 바깥쪽으로 이동시키십시오. 또한, DP×17 바늘 사용 시 끝 모양을 'R' 타입에서 'SPI(Sharp Round Point)' 타입으로 변경하면 두꺼운 층 관통력이 좋아집니다. - "장력이 불안정하다면?": Towa 장력계로 밑실 장력을 먼저 측정하십시오. 가방용 20번사 기준 50g 내외가 적당합니다. 파이핑 작업은 일반 봉제보다 실 소모량이 많고 저항이 크므로, 실걸이에 실리콘 오일을 소량 도포하는 것도 방법입니다.
¶ 품질 검사 기준 (QC Standard)
- 심지 밀착도: 파이핑 원단 내에서 심지가 흔들리지 않고 단단히 고정되어 있는가? (촉진 검사)
- 스티치 평행도: 파이핑 라인을 따라 스티치가 일정한 간격을 유지하며 평행하게 박혔는가? (허용 오차 ±0.5mm)
- 이음새 처리: 파이핑의 시작과 끝이 만나는 지점에서 심지를 깎아내어(Skiving) 두께 단차를 최소화하였는가?
- 대칭성: 좌우 대칭 제품(예: 카시트, 가방)의 경우 파이핑의 위치와 각도가 동일한가?
- 강도 테스트: 파이핑 부위를 강하게 당겼을 때 스티치가 터지거나 심지가 빠져나오지 않는가?
- AQL 2.5 적용: 대량 생산 시 주요 결함(심지 노출, 땀뜀)은 Critical Defect로 분류하여 엄격히 관리합니다.
¶ 공장 실무 은어 및 용어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 다마 | Dama | 일본어 '玉(たま)'에서 유래. 현장에서 파이핑 자체를 지칭함. |
| 한국어 (KR) | 다마 오시 | Dama Osi | 파이핑 바로 옆을 눌러 박는 스티치 공정. |
| 한국어 (KR) | 후치 | Fuchi | 테두리 마감을 뜻하며, 파이핑과 혼용되기도 함. |
| 베트남어 (VN) | Viền ống | Vien ong | '관 모양의 테두리'라는 뜻으로 표준 사용. |
| 베트남어 (VN) | Gân | Gan | '힘줄'이라는 뜻으로, 파이핑의 심지 효과를 강조할 때 사용. |
| 일본어 (JP) | 玉縁 | Tamabuchi | 파이핑 또는 입술 포켓(Piping Pocket)을 총칭. |
| 중국어 (CN) | 滚边 | Gǔnbiān | 테두리를 감싸는 공정 전반을 의미. |
| 중국어 (CN) | 嵌条 | Qiàntiáo | 원단 사이에 끼워 넣는 줄(심지) 중심의 표현. |
¶ 장비 세팅 가이드
- 노루발(Presser Foot): 파이핑 전용 노루발은 바닥면에 심지가 지나갈 수 있는 홈(Groove)이 파여 있습니다. 심지 직경보다 0.2mm 정도 큰 홈을 선택하는 것이 이송에 유리합니다. 가죽 작업 시에는 흠집 방지를 위해 테플론(Teflon) 코팅 노루발을 사용합니다.
- 조기(Guide/Folder): 파이핑 테이프를 자동으로 접어주는 폴더를 장착하면 생산 속도를 2배 이상 높일 수 있습니다. 스윙형(Swing) 폴더를 사용하면 일반 봉제와 파이핑 봉제를 빠르게 전환할 수 있습니다.
- 실린더 베드 (Cylinder Bed): 가방의 모서리나 신발, 모자의 챙 등 입체적인 곡선 부위 파이핑 시에는 평평한 바늘판 대신 원통형 바늘판이 있는 실린더 베드 미싱인 Juki DSC-246 모델이 필수적입니다. 이 모델은 작은 반경의 곡선에서도 원단 간섭 없이 정밀한 피딩이 가능합니다.
- 이송 톱니(Feed Dog): 두꺼운 파이핑 작업 시에는 고무 코팅 톱니나 거친 톱니를 사용하여 밀림을 방지합니다. 종합송(Compound Feed) 재봉기 사용 시에는 바늘, 노루발, 톱니가 동시에 움직이므로 장력 변화가 적습니다.
¶ 공정 흐름도 (Manufacturing Flow)
¶ 관련 항목
- 바인딩 (Binding): 원단 끝단을 테이프로 감싸는 기법. 파이핑과 달리 내부에 심지가 들어가지 않음.
- 웰팅 (Welting): 주로 가구 및 인테리어에서 사용하는 굵은 파이핑을 지칭함.
- 바이어스 테이프 (Bias Tape): 파이핑의 겉감으로 사용되는 45도 재단 원단.
- 스키빙 (Skiving): 파이핑 연결 부위의 두께를 줄이기 위해 심지나 가죽 끝을 얇게 깎아내는 공정.
¶ 소재별 파이핑 특성 및 주의사항
- 천연 가죽 (Natural Leather): - 가죽은 복원력이 없으므로 한 번 박으면 바늘구멍이 남습니다. 따라서 파이핑 위치를 고정할 때 핀 대신 가죽용 양면테이프나 본드를 사용합니다. - 파이핑 테이프용 가죽은 본판보다 0.2mm 정도 더 얇게 피할(Skiving)하여 유연성을 확보해야 합니다.
- 합성 피혁 (PU/PVC): - 열에 약하므로 다림질(Pressing) 시 온도를 120도 이하로 제한해야 합니다. - 마찰 계수가 높아 노루발에 달라붙을 수 있으므로 실리콘 스프레이를 사용하거나 테플론 노루발이 필수적입니다.
- 기능성 나일론 (Cordura/Ballistic): - 원단이 매우 질기고 두꺼워 바늘 열 발생이 심합니다. 고속 봉제 시 실이 녹을 수 있으므로 바늘 냉각 장치(Needle Cooler)를 사용하거나 봉제 속도를 2,500 spm 이하로 제한하는 것이 좋습니다.
¶ 고급 기술: 파이핑 마감 처리 (End-Finishing)
파이핑이 한 바퀴 돌아 시작점과 만나는 지점의 처리는 제품의 등급을 결정합니다. - Overlapping Method: 시작점 위에 끝점을 살짝 겹쳐 박는 방식. 저가형 제품에 사용됩니다. - Butt Joint Method: 두 심지를 정확히 맞대고 테이프로 감싸는 방식. 중고가 제품에 사용됩니다. - Skived Splicing (고급): 시작점 심지의 끝을 비스듬히 깎고, 끝점 심지도 반대로 깎아 두 심지가 겹쳤을 때 원래의 직경을 유지하도록 하는 방식. 명품 가방이나 고급 자동차 시트에서 필수적으로 요구되는 기술입니다.
¶ 유지보수 및 기계 점검 (Technician's Note)
- 노루발 홈 마모 확인: 장시간 사용 시 노루발 바닥의 홈이 심지와의 마찰로 인해 비대칭으로 마모됩니다. 이는 파이핑이 한쪽으로 쏠리는 원인이 되므로 6개월 단위로 노루발 상태를 점검해야 합니다.
- 가마(Hook) 타이밍: 파이핑 합봉 시에는 바늘의 굴곡(Deflection)이 심하므로, 가마의 끝(Hook Point)과 바늘의 간격을 일반 봉제(0.05mm)보다 약간 넓은 0.1mm 정도로 세팅하여 바늘과의 충돌을 방지하는 것이 현장 노하우입니다.
- 이송 톱니 높이: 두꺼운 파이핑을 넘어가야 하므로 톱니 높이를 표준(0.8mm)보다 약간 높은 1.0mm~1.2mm로 설정하여 견인력을 확보합니다.
¶ 파이핑 공정의 경제성 및 대체 기법 비교
현장에서는 단가와 품질의 균형을 맞추기 위해 파이핑 대신 다른 기법을 선택하기도 합니다. - 파이핑 vs 바인딩: 파이핑은 심지 비용과 공임이 더 높지만, 형태 유지력이 압도적입니다. 저가형 에코백은 바인딩을, 고가형 백팩은 파이핑을 선택합니다. - 파이핑 vs 엣지 코트 (기리메): 가죽 제품에서 파이핑은 클래식한 보강법이며, 엣지 코트는 모던하고 얇은 마감을 선호할 때 사용합니다. 파이핑은 내구성이 더 뛰어납니다.
¶ 미검증 데이터 및 주의사항
- 초음파 파이핑 접합: 최근 일부 합성 소재에서 실 없이 초음파로 파이핑을 접합하는 기술이 시도되고 있으나, 산업적 내구성 검증은 아직 진행 중입니다. (미검증)
- 나노 코팅 심지: 항균 및 방수 기능을 극대화한 나노 코팅 심지의 경우, 봉제 시 바늘과의 마찰열에 의한 유해 가스 발생 여부가 보고된 바 있으나 공식 확인되지 않았습니다. (미검증)
- Juki DSC-245 시리즈 호환성: 일부 현장에서 구형 모델인 DSC-245를 사용 중이나, Juki 공식 카탈로그상 현재 표준은 Juki DSC-246이며, DSC-245의 특정 서브클래스에 대한 부품 수급은 지역별로 차이가 있을 수 있습니다. (미검증)
- 레이저 컷 바이어스 테이프: 레이저로 재단된 바이어스 테이프가 봉제 시 열 변형을 일으켜 파이핑의 유연성을 저해한다는 현장 보고가 있으나, 소재별 데이터가 부족합니다. (미검증)
