¶ 정의 및 기계적 메커니즘

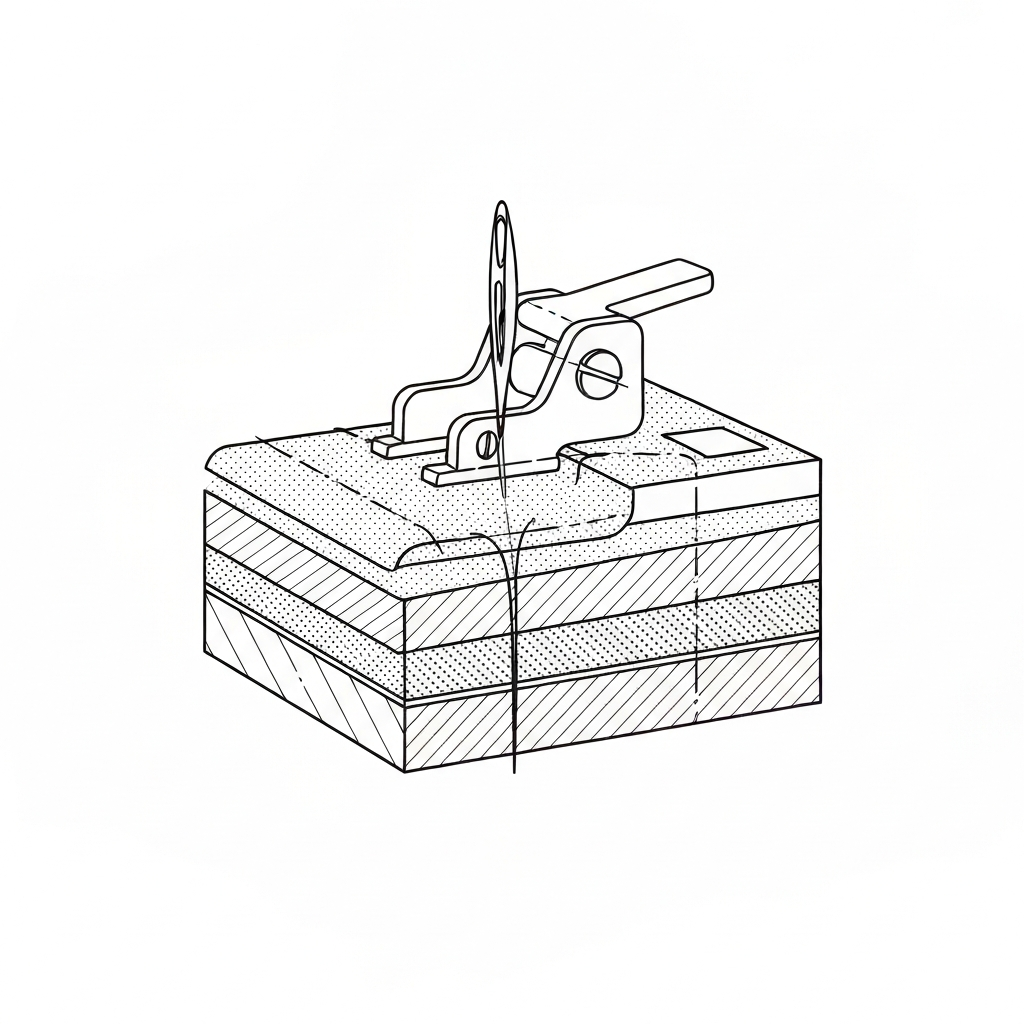

노루발(Presser Foot)은 산업용 재봉기에서 바늘이 원단을 관통하고 스티치를 형성하는 전 과정 동안, 원단을 침판(Needle Plate)과 이송 톱니(Feed Dog) 위로 밀착시켜 고정하는 핵심 정밀 부품입니다. 노루발은 노루발대(Presser Bar) 하단에 장착되어 상부 스프링의 압력을 원단에 수직으로 전달합니다.
기술적으로 노루발은 '샌드위치 효과(Sandwiching Effect)'를 생성하여 봉제 품질을 제어합니다. 바늘이 원단을 뚫고 상승할 때 발생하는 상향 마찰력은 원단을 위로 들어 올리려 하는데, 이를 플래깅(Flagging) 현상이라 합니다. 노루발은 이 플래깅을 억제하여 바늘 아래쪽에 정확한 실 고리(Loop)가 형성되도록 돕습니다. 루프 형성이 불안정하면 ISO 4915에서 규정하는 모든 스티치 클래스(Class 100~600)에서 땀뜀(Skip Stitch)이 발생합니다. 또한, 이송 톱니가 원단을 뒤로 밀어낼 때 원단이 헛돌지 않도록 적절한 마찰력을 제공하여 설정된 SPI(Stitches Per Inch)를 유지하는 이송 동기화 장치로서의 역할을 수행합니다.
¶ 기술 사양표
| 항목 | 세부 사양 및 정량적 범위 |
|---|---|
| 관련 스티치 분류 (ISO 4915) | Class 101(단사 체인), 301(본봉), 401(이중 체인), 504(오버록), 602(커버스티치) 등 전 클래스 |
| 주요 호환 기계 유형 | 고속 본봉(Lockstitch), 오버록(Overlock), 인터록(Interlock), 상하송(Walking Foot), 전자 바텍(Bartack) |
| 대표 적용 모델 | Juki DDL-9000C, Brother S-7300A, Pegasus MX5214(MX5200 시리즈), Siruba 700K, SunStar KM-250 |
| 바늘 시스템 (Needle System) | DB×1, DP×5, DC×27, UY128GAS, TQ×1, TVx7 (기종 및 노루발 구멍 크기에 따라 선택) |
| 일반 SPI 범위 | 7 ~ 22 SPI (극후물용 6 SPI 이하, 극박물용 24 SPI 이상 가변 적용) |
| 최대 허용 봉제 속도 | 5,000 ~ 8,500 spm (특수 노루발/지그 장착 시 3,500 spm 이하 제한 권장) |
| 주요 재질 및 경도 | 탄소강(SK5, HRC 55-60), 테플론(PTFE), SUS420, 세라믹 코팅, 고무(Urethane) |
| 압력 조절 범위 | 0 ~ 50N (약 0 ~ 5.1kgf, 스프링 상수 및 원단 중량에 따라 조절) |
| 노루발 상승 높이 | 수동 5.5mm, 무릎 리프터/자동 13mm ~ 15mm (기종별 상이) |
¶ ISO 4915 스티치 클래스별 노루발의 역할
- Class 301 (본봉): 상하 실의 교차점이 원단 중간에 위치하도록 원단을 가장 강력하게 압착합니다. 노루발 바닥의 평탄도가 스티치 밸런스에 직결됩니다.
- Class 504 (오버록): 노루발에 부착된 '스티치 핑거(Stitch Finger)'가 실의 루프 폭을 결정합니다. 핑거의 굵기에 따라 오버록 폭이 변하며, 원단 끝단 커팅과 동시에 봉제가 이루어지므로 측면 가이드 역할이 중요합니다.
- Class 602/605 (커버스티치): 다침(Multi-needle) 구조이므로 노루발 구멍이 가로로 길며, 신축성 원단 이송을 위해 노루발 바닥에 미세한 홈(Groove)이 설계되는 경우가 많습니다.
¶ 주요 노루발 종류 및 기술적 특성
- 표준 노루발 (Standard Foot): 범용 본봉 작업용. 좌우 대칭형이며 바닥면이 평평합니다. 강도 확보를 위해 탄소강을 열처리하여 제작합니다.
- 테플론 노루발 (Teflon Foot): 바닥면을 PTFE(Polytetrafluoroethylene) 수지로 제작. 가죽, PVC, 코팅 원단 등 마찰 계수가 높은 소재에서 원단 밀림과 표면 손상(번들거림)을 방지합니다.
- 보상 노루발 (Compensating Foot): 일명 '단노루발'. 좌우 바닥면의 높낮이 차이를 스프링으로 제어하여, 원단 끝단(Edge)에서 일정 간격(1/32", 1/16", 1/8", 1/4" 등)으로 정밀 스티치를 박을 때 사용합니다.
- 지퍼 노루발 (Zipper Foot): 지퍼 이빨과의 간섭을 피하기 위해 폭이 좁거나 한쪽만 있는 외발 형태입니다. '숨은 지퍼용'은 바닥에 지퍼 소자가 지나가는 전용 터널형 홈이 있습니다.
- 셔링 노루발 (Gathering Foot): 노루발 바닥 뒷부분을 깎아내거나 압력을 차등 배분하여, 봉제 시 하판 원단 대비 상판 원단의 이송을 억제함으로써 의도적인 주름을 형성합니다.
- 롤러 노루발 (Roller Foot): 바닥면에 베어링이 내장된 롤러가 장착되어 가죽, 텐트지 등 극후물 이송 시 마찰 저항을 회전 운동으로 전환합니다.
- 파이핑 노루발 (Piping Foot): 바닥면에 원형 홈(Groove)이 있어 파이핑 끈(Cord)을 감싸며 봉제합니다. 끈의 직경에 따라 홈의 크기를 정밀하게 선택해야 합니다.
- 힌지형 노루발 (Hinged Foot): 노루발 앞부분(Toe)이 위아래로 가동되는 구조입니다. 청바지 쌈솔(Felled Seam) 등 급격한 단차를 넘어갈 때 바늘 굴절과 땀뜀을 방지합니다.
- 니트 전용 노루발 (Knit Foot): 바늘이 내려올 때 원단을 순간적으로 잡아주는 레버가 달려 있어, 신축성이 강한 니트 원단의 플래깅을 물리적으로 억제합니다.
- 자석 가이드 노루발 (Magnetic Guide Foot): 노루발 자체 또는 측면에 자석 가이드를 부착하여 일정한 시접 폭을 유지하도록 돕습니다.
- 오픈 토 노루발 (Open Toe Foot): 바늘 관통 부위의 시야를 극대화하기 위해 앞부분이 트여 있는 형태로, 자수나 복잡한 곡선 봉제에 사용됩니다.
- 테이프 부착 노루발 (Tape Attaching Foot): 어깨 테이프나 엘라스틱 밴드를 공급하는 가이드가 일체형으로 설계된 노루발입니다.
- 상하송 노루발 (Walking Foot): 노루발 자체가 이송 톱니와 동기화되어 앞뒤로 움직이며 원단 상층을 강제로 밀어줍니다. 패딩, 가죽 합봉에 필수적입니다.
- 바텍 노루발 (Bartack Foot): 전자 바텍 기종에서 원단을 사방으로 고정하는 프레임 형태의 노루발입니다.
- 단추 구멍 노루발 (Buttonhole Foot): 단추 크기에 맞춰 왕복 운동 범위를 제한하고 원단을 고정하는 특수 노루발입니다.
¶ 적용 분야 및 공정 세부사항
¶ 5.1 의류 제조 (Apparel Manufacturing)
- 셔츠/블라우스: 칼라, 커프스 엣지 스티치에 1/16" 우보상 노루발 사용. 얇은 실(Core Spun 60s/2)과 높은 SPI(18~22) 조합으로 드레스 셔츠의 정밀도를 확보합니다.
- 데님/워크웨어: 청바지 요크 합봉 시 힌지형 노루발과 굵은 바늘(DPx5 #19~21)을 사용하여 단차 통과 시 바늘 부러짐을 방지합니다.
- 스포츠웨어: 고신축 나일론/스판덱스 원단 봉제 시, 원단 늘어남 방지를 위해 압력이 낮은 테플론 노루발 또는 소형 오버록 노루발을 적용합니다.
¶ 5.2 가방 및 산업용 자재 (Bags & Industrial Materials)
- 핸드백/지갑: 가죽 파이핑 작업 시 파이핑 노루발을 사용하여 끈이 밀리지 않도록 밀착 봉제합니다. 카드 칸 봉제 시에는 시야 확보를 위해 외발 노루발을 사용합니다.
- 자동차 시트/에어백: 고장력 실과 두꺼운 자재를 봉제하기 위해 상하송(Walking Foot) 시스템과 연동된 중후물용 노루발을 필수적으로 사용합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
| 결함 현상 | 발생 원인 | 해결 방법 |
|---|---|---|
| 퍼커링 (Puckering) | 노루발 압력이 너무 강해 상판 원단이 이송 톱니에 의해 과하게 당겨짐 | 압력 조절 나사를 풀어 장력을 약화시키거나 마찰이 적은 테플론 노루발로 교체 |
| 땀뜀 (Skip Stitch) | 압력 부족으로 인한 원단 들뜸(Flagging) 발생으로 루프 형성 실패 | 노루발 압력을 높이고, 바늘 구멍이 작은 노루발을 사용하여 원단 고정력 강화 |
| 톱니 자국 (Feed Marks) | 과도한 압력과 이송 톱니의 마찰로 원단 이면에 손상 발생 | 이송 톱니 높이를 낮추고(0.8mm 이하), 바닥면이 매끄러운 플라스틱/우레탄 노루발 사용 |
| 스티치 쏠림 (Slant) | 노루발 바닥면과 침판의 수평 불일치로 인한 비대칭 압력 | 노루발대(Presser Bar)의 평행도를 재설정하고 노루발 고정 나사의 체결 상태 확인 |
| 원단 밀림 (Slippage) | 상하판 원단의 이송 속도 차이(상판은 정지, 하판은 이동) 발생 | 상하송(Walking Foot) 기종으로 변경하거나 노루발 바닥에 미끄럼 방지 테이프 부착 |
| 바늘 부러짐 (Needle Break) | 노루발 정렬 불량으로 바늘이 노루발 구멍 측면을 타격 | 바늘 중심과 노루발 구멍의 정렬(Centering) 재조정 및 노루발대 유격 점검 |
| 오일 오염 (Oil Stain) | 노루발대를 타고 내려온 오일이 노루발을 통해 원단에 전이 | 노루발대 오일 씰(Oil Seal) 교체 및 비급유식(Dry Head) 기종 검토 |
¶ 품질 검사 및 유지보수 기준
- 수평도 검사: 노루발을 내린 상태에서 침판과의 밀착 면에 빛이 새어 나오는지 확인(틈새 게이지 0.05mm 기준). 수평 불일치는 직선 봉제 불량의 주원인입니다.
- 표면 조도(Roughness) 확인: 노루발 바닥면에 스크래치, 버(Burr), 녹이 있는지 촉진. 특히 실크나 마이크로 파이버 원단은 미세한 흠집에도 올이 나갈 수 있습니다.
- 압력 정량화: 공정별 표준 작업지시서(SOP)에 따라 압력계(Tension Gauge)를 사용하여 적정 압력(N) 유지 여부 확인. (일반 직물: 15~25N, 니트: 10~15N)
- 마모도 체크: 이송 톱니와 직접 닿는 바닥면의 홈 깊이를 측정. 마모가 심하면 이송력이 약화되어 SPI가 불규칙해집니다.
- 바늘 정렬(Centering): 바늘이 노루발 구멍의 정중앙에 위치하는지 확인. 좌우 편향 시 바늘이 노루발을 타격하여 바늘 끝(Point)이 무뎌집니다.
¶ 현장 은어 및 지역별 명칭
| 언어/지역 | 용어 | 비고 |
|---|---|---|
| 한국 (KR) | 노루발 | 표준어, 형태가 노루의 발을 닮았다고 하여 유래 |
| 한국 (현장) | 오사에 (押さえ) | 일본어 잔재, 고령 숙련공 및 구형 공장에서 주로 사용 |
| 베트남 (VN) | Chân vịt | '오리발'이라는 뜻, 현장 공통 용어 |
| 중국 (CN) | 压脚 (Yājiǎo) | '누르는 발'이라는 뜻의 직관적 기술 용어 |
| 일본 (JP) | 押さえ足 (Osae-ashi) | '누르는 발'이라는 의미의 표준 기술 용어 |
| 인도네시아 (ID) | Sepatu Mesin Jahit | '재봉기 신발'이라는 뜻으로 통용 |
| 영어 (EN) | Presser Foot | 국제 표준 기술 용어 |
¶ 장비 세팅 및 파라미터 가이드
- 압력 설정: 일반 직물(Woven)은 조절 나사를 끝까지 잠근 후 약 2.5바퀴 풀어주는 것이 표준이며, 니트(Knit)는 3.5~4바퀴 풀어 원단 늘어남을 방지합니다.
- 높이 조정: 노루발 상승 시 침판과의 간격은 원단 두께의 약 1.5~2배가 적당합니다. (Juki DDL-9000C 기준 무릎 리프터 작동 시 13mm 설정).
- 재질 최적화: 방수 코팅 원단이나 기능성 스포츠웨어 봉제 시 반드시 NTF(Non-Tension Foot) 시리즈나 테플론 소재를 선택하여 이송 저항을 최소화합니다.
- 안전 주의사항: 노루발을 올린 상태에서 고속 공회전을 금지합니다. 이는 이송 톱니와 노루발 바닥면의 직접적인 마찰을 유발하여 부품 수명을 단축시키고 마찰열로 인한 변형을 초래합니다.
¶ 공정 흐름도 (Mermaid)
graph TD
A[원단 투입 및 배치] --> B[노루발 하강: 원단 압착 고정]
B --> C[바늘 하강: 원단 관통 및 루프 형성]
C --> D[이송 톱니 상승: 노루발과 협동하여 원단 파지]
D --> E[이송 톱니 후진: 설정된 SPI만큼 원단 이동]
E --> F[바늘 상승 및 실 채기: 스티치 조임]
F --> G{연속 봉제 여부?}
G -- "예 (Continuous)" --> C
G -- "아니오 (End)" --> H[노루발 상승 및 원단 배출]
H --> I[품질 검사: 퍼커링 및 땀뜀 확인]
I --> J[유지보수: 노루발 바닥 마모도 점검]
¶ 특수 공정별 노루발 선택 매트릭스 (실무 가이드)
| 공정명 | 권장 노루발 유형 | 주요 설정값 (SPI/압력) | 기술적 이유 |
|---|---|---|---|
| 셔츠 칼라 스테이 봉제 | 보상 노루발 (1/32") | 20 SPI / 약 18N | 극도로 좁은 간격의 정밀도 유지 |
| 가죽 핸들 합봉 | 롤러 노루발 또는 상하송 | 8 SPI / 약 35N | 고하중 이송력 확보 및 표면 보호 |
| 니트 티셔츠 어깨 테이핑 | 테이프 가이드 노루발 | 14 SPI / 약 12N | 테이프 사행(Sway) 방지 및 신축성 유지 |
| 다운 점퍼 퀼팅 | 대형 테플론 노루발 | 12 SPI / 약 15N | 부피감 있는 원단의 균일한 압착 |
| 청바지 밑단 (Hemming) | 트랙터 노루발 (Tractor Foot) | 9 SPI / 약 40N | 두꺼운 시접 통과 시 바늘 부러짐 방지 |
¶ 시니어 기술자의 실전 노하우 (Troubleshooting Deep Dive)
1. 원단 사행(Swaying) 현상 해결 - 진단: 노루발의 좌우 압력 불균형입니다. 노루발 바닥면이 마모되어 한쪽이 얇아졌거나, 노루발대(Presser Bar) 자체가 미세하게 휘었을 가능성이 큽니다. - 조치: 노루발을 새것으로 교체하고, 여전히 휘면 노루발대 고정 나사를 풀고 바늘과의 평행을 다시 잡아야 합니다. 현장에서는 임시방편으로 노루발 바닥 한쪽에 종이 테이프를 붙여 높이를 맞추기도 하지만, 이는 품질 편차를 유발하므로 지양해야 합니다.
2. 극박물(Ultra-lightweight) 퍼커링 방지 - 진단: 노루발 압력이 원단의 복원력보다 강한 경우입니다. 이송 톱니가 원단을 당길 때 노루발이 너무 세게 누르고 있으면 원단 조직이 일시적으로 늘어났다가 봉제 후 수축하며 주름이 생깁니다. - 조치: 압력 조절 나사를 최대한 풀고, 바닥 면적이 좁은 '슬림 노루발'로 교체하여 마찰 면적을 줄이십시오. 또한, 이송 톱니의 높이를 침판 위로 0.6~0.8mm로 낮추는 것이 효과적입니다.
3. 자동 사절 후 실 빠짐 현상 - 진단: 노루발 상승 타이밍이 너무 빠르거나, 노루발이 올라갈 때 실 채기(Take-up Lever)와의 간섭이 발생하는 경우입니다. - 조치: Juki DDL-9000C와 같은 전자식 기종에서는 파라미터 설정을 통해 노루발 상승 지연 시간(Delay Time)을 10~20ms 정도 늘려주면 해결됩니다.
¶ 관련 항목
- 이송 톱니 (Feed Dog): 노루발과 쌍을 이루어 원단을 실제 이동시키는 하부 부품.
- 침판 (Needle Plate): 노루발의 압력을 받아내는 받침대 역할을 하며 바늘 구멍이 위치함.
- 노루발대 (Presser Bar): 노루발을 고정하고 수직 압력을 전달하는 기계적 축.
- 플래깅 (Flagging): 봉제 시 원단이 바늘을 따라 위로 들리는 현상으로, 노루발 세팅 불량의 주요 지표.
- SPI (Stitches Per Inch): 1인치당 땀수, 노루발과 톱니의 협업 결과물.
