¶ 정의 및 공학적 메커니즘

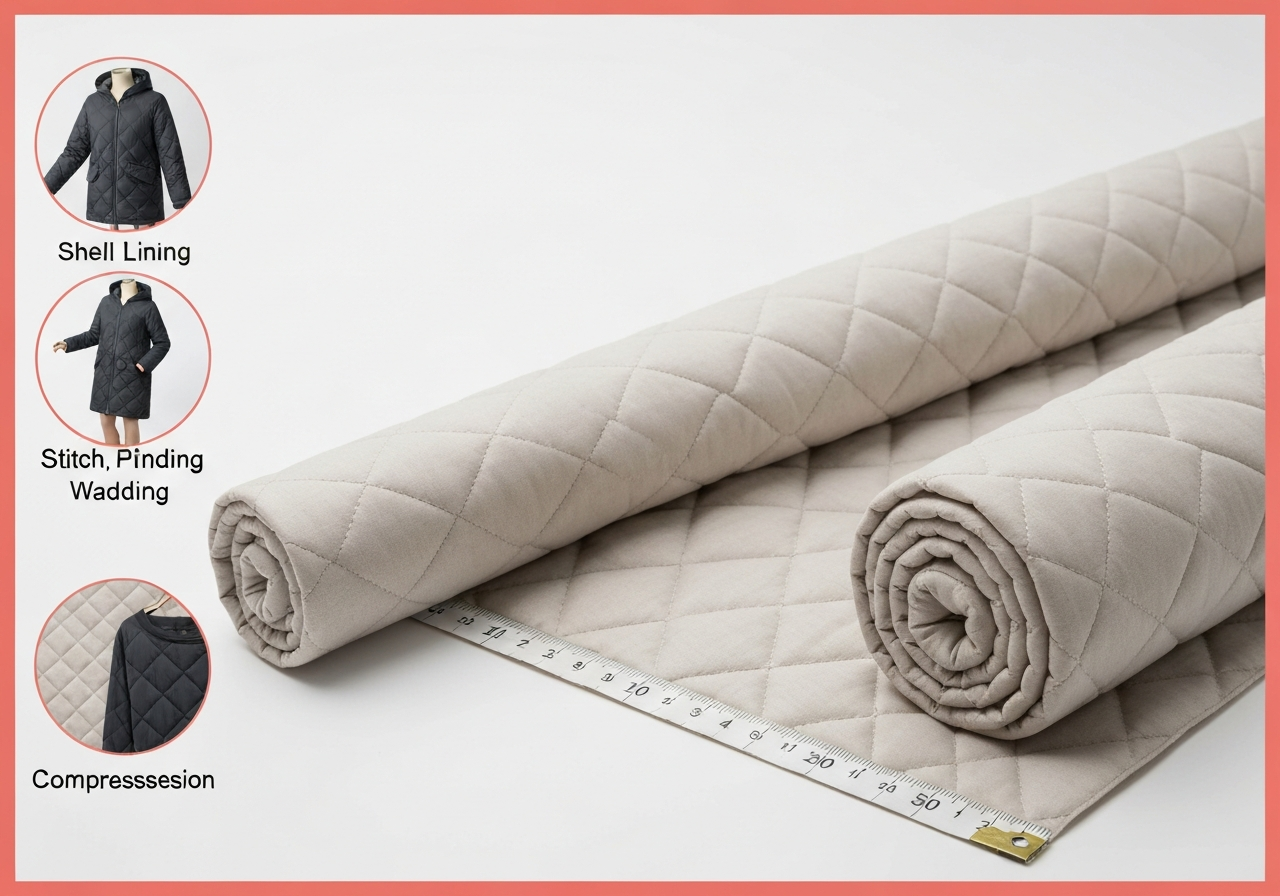

퀼팅(Quilting)은 두 겹 이상의 원단(Shell & Lining) 사이에 패딩(Padding), 솜(Wadding), 또는 기능성 심지를 삽입하고 이를 스티치(Stitch)로 고정하여 단일 구조의 층으로 결합하는 정밀 봉제 공정이다. 이 공정의 일차적 목적은 내부 충전재의 유동 및 뭉침을 방지하여 균일한 보온성(CLO 값)을 유지하는 것이며, 이차적으로는 표면에 기하학적 입체 패턴을 형성하여 제품의 심미적 가치와 구조적 강성을 높이는 데 있다.
물리적 관점에서 퀼팅은 '압착(Compression)'과 '고정(Fixation)'의 정밀한 균형을 요구한다. 바늘이 다층 구조의 원단과 두꺼운 충전재를 관통할 때 발생하는 마찰 저항과 소재의 복원력을 제어해야 하며, 상실(Needle Thread)과 하실(Bobbin Thread)의 결절점(Locking Point)이 반드시 충전재의 수직적 중심(Neutral Axis)에 위치해야 표면의 평활도가 유지된다. 결절점이 상부로 치우치면 하실이 겉으로 드러나는 '실 튀어오름' 현상이 발생하고, 하부로 치우치면 상실이 밑으로 처져 루프가 형성되는 등 외관 품질을 저해한다.
현대 산업 현장에서는 ISO 301(본봉)과 ISO 401(이중 연환봉) 메커니즘이 주로 사용된다. 본봉은 매듭의 견고함으로 인해 고급 의류 및 가죽 제품에 사용되며, 연환봉은 하실 교체 주기가 길어 대량 생산용 매트리스나 이불 퀼팅에 최적화되어 있다. 최근에는 CNC(Computer Numerical Control) 기술과 결합된 패턴 재봉기를 통해 복잡한 곡선과 비정형 패턴을 고속으로 구현하며, 이는 단순한 봉제를 넘어 '테크니컬 텍스타일'의 핵심 공정으로 분류된다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 상세 사양 및 기준 수치 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (Lockstitch), Class 401 (Double Chainstitch) | 301은 의류/잡화, 401은 침구류 |
| 주요 장비 유형 | 컴퓨터 패턴 재봉기, 다침 퀼팅기 (Multi-needle), 롱암 퀼팅기, 유니슨 피드(Unison Feed) | 자동화 수준에 따라 선택 |
| 대표 모델 | Juki AMS-221F, Brother BAS-342H, Dürkopp Adler 867-190020, Mitsubishi PLK-J, Richpeace CNC | 글로벌 표준 장비 |
| 바늘 시스템 | DP×5, DP×17 (후물용), DB×1 (박물용), Groz-Beckert SAN 5.2 / SAN 6 | SAN 시리즈는 고속 봉제 특화 |
| 바늘 굵기 | Nm 75/11 (초박물) ~ Nm 140/22 (가죽 및 후물) | 소재 GSM에 따라 가변 |
| 일반 SPI 범위 | 7 ~ 14 SPI (Stitches Per Inch) / 1.8mm ~ 3.6mm 땀수 | 브랜드 가이드라인 준수 |
| 최대 봉제 속도 | 2,000 ~ 3,000 spm (패턴기), 600 ~ 1,500 spm (다침기) | 소재 두께에 따라 속도 제한 |
| 장력 수치 (Towa Gauge) | 상실: 110~160g, 하실(보빈): 20~35g | 소재 탄성에 따라 미세 조정 |
| 적합 원단 및 소재 | 나일론 타프타, 폴리에스터, 천연 가죽, 알칸타라, 2oz~10oz 충전재 | 다운프루프(Down-proof) 가공 권장 |
| 공기압 세팅 | 0.5 ~ 0.6 MPa (5 ~ 6 kgf/cm²) | 클램프 및 사절 장치 작동압 |
¶ 산업별 적용 분야 및 특이사항
- 의류 (Apparel):
- 다운 및 패딩: 충전재(Down/Feather)의 쏠림 방지. 최근에는 바늘 구멍을 최소화하는 '마이크로 퀼팅'과 무봉제 '심리스 퀼팅' 기술이 병행됨.
- 워크웨어 및 아웃도어: 내마모성이 강한 코듀라(Cordura) 원단에 퀼팅을 적용하여 내구성 강화.
- 안감(Lining): 2온스~4온스 저데니아 솜을 사용한 다이아몬드 퀼팅으로 코트 및 재킷의 보온성 보강.
- 가방 및 럭셔리 잡화 (Luxury Goods):
- 핸드백: 샤넬의 마틀라세(Matelassé), 디올의 까나쥬(Cannage) 등 브랜드 아이덴티티를 결정짓는 핵심 요소. 스티치의 입체감(Puffiness) 유지가 관건.
- IT 액세서리: 노트북 및 태블릿 케이스의 충격 흡수를 위한 고밀도 스펀지 합포 퀼팅.
- 자동차 인테리어 (Automotive):
- 카시트 및 도어 트림: 프리미엄 세단의 가죽 시트에 적용되는 다이아몬드, 헥사곤 패턴. 난연사(Flame Retardant Thread) 사용 필수.
- NVH 보강: 엔진룸 및 대시보드 내부의 소음 차단을 위한 부직포 퀼팅 처리.
- 침구 및 가구 (Home Textile):
- 매트리스: 60인치 이상의 광폭 다침 퀼팅기를 사용하여 연속적인 패턴 작업 수행.
- 소파 커버: 가죽의 늘어남을 방지하기 위한 백킹(Backing) 소재와의 결합 퀼팅.
¶ 주요 결함 및 실전 트러블슈팅 (Field Experience)
- 퍼커링 (Puckering): 원단과 충전재 간의 이송 속도 차이 또는 과도한 실 장력으로 인해 발생한다.
- 현장 노하우: "원단이 우글거린다면 상실 장력을 10% 줄이고, 노루발 압력을 0.5kgf 단위로 완화하십시오. 필요시 하부 이송치의 높이를 0.1mm 낮추어 원단 긁힘을 방지합니다."
- 목너뜀 (Skipped Stitches): 두꺼운 충전재 통과 시 바늘의 굴곡(Deflection)이나 실 고리(Loop) 형성 불량으로 발생한다.
- 현장 노하우: "바늘이 충전재를 뚫고 올라올 때 실 고리가 작게 형성된다면, 바늘대를 0.5mm 낮추거나 가마(Hook)의 타이밍을 0.1mm 빠르게 설정하십시오. DP×17 SAN 5.2 바늘 사용을 권장합니다."
- 충전재 삼출 (Fiber Migration): 바늘 구멍을 통해 솜이나 다운이 빠져나오는 현상이다.
- 현장 노하우: "바늘 끝이 손상되면 원단 조직을 끊어 구멍이 커집니다. 즉시 SES(Small Ball Point) 바늘로 교체하고, 실리콘 오일 장치를 가동하여 바늘 열을 식히십시오."
- 패턴 왜곡 (Pattern Distortion): 클램프(Clamp) 내에서 원단 밀림이나 텐션 불균형으로 패턴이 틀어지는 현상이다.
- 현장 노하우: "패턴 끝이 맞지 않는다면 지그(Jig)의 고무 패킹 마모를 점검하십시오. CAD 프로그램에서 '피드 보정값(Feed Compensation)'을 0.98~1.02 사이에서 조정하여 수축을 보정합니다."
- 실 끊어짐 (Thread Breakage): 고속 봉제 시 바늘 열 발생으로 인한 합성사 녹음 또는 가마와의 마찰로 발생한다.
- 현장 노하우: "실이 녹아서 끊어진다면 바늘 냉각용 실리콘 오일을 보충하거나, 봉제 속도를 200spm 단위로 감속하십시오. 가마의 팁(Tip)에 흠집이 있는지 루페로 확인하십시오."
- 오일 오염 (Oil Stains): 고속 회전하는 가마나 바늘대에서 오일이 비산하여 원단을 오염시킨다.
- 현장 노하우: "밝은 색상 원단 작업 시에는 반드시 '세미 드라이(Semi-dry)' 기계를 사용하고, 가마 급유 나사를 완전히 잠근 후 수동으로 최소량만 급유하십시오."
¶ 품질 검사 기준 (AQL 1.5 / 2.5 기준)
- 스티치 일관성: 패턴의 시작과 끝점이 정확히 일치해야 하며, 곡선 구간에서 SPI가 일정하게 유지되는지 확인한다. (허용 오차: ±0.5mm 이내)
- 대칭성 및 정렬: 다이아몬드나 격자 패턴의 경우, 재단물 중심선으로부터 패턴의 대칭도가 ±1.0mm 이내여야 한다.
- 벌키성 (Loft) 유지: 퀼팅 후 충전재가 과도하게 눌리지 않고 설계된 두께를 유지하는지 두께 측정기(Thickness Gauge)로 검사한다. (압착률 20% 이내 권장)
- 실 끝 처리 (Backstitch): 도메(Backstitch) 구간의 실 풀림이 없어야 하며, 자동 사절 후 잔사 길이가 3mm 이하인지 확인한다.
- 바늘 구멍 손상: 원단 조직이 끊어지거나 바늘 구멍이 크게 벌어지지 않았는지 배광 검사(Light Box Test)를 통해 확인한다.
- 장력 균형 (Tension Balance): 원단을 뒤집었을 때 하실이 겉으로 보이거나, 상실이 밑으로 당겨지지 않았는지 육안 검사한다.
¶ 현장 은어 및 국가별 용어 실무 차이
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 누비 | Nubi | 전통적 명칭, 현장에서는 '누비 작업'으로 통용 |
| 한국어 (KR) | 다이아몬드 오시 | Diamond Oshi | 일본어 '오시(押さえ)'에서 유래한 격자 퀼팅 |
| 일본어 (JP) | キルティング | Kirutingu | 퀼팅의 일본식 발음 |
| 일본어 (JP) | 段付き押え | Dantsuki Osae | 퀼팅 시 단차를 유지하는 '단노루발' |
| 베트남어 (VN) | chần bông | Chan bong | 솜(Bông)을 넣고 누비는(Chần) 공정 |
| 베트남어 (VN) | Máy chần | May chan | 퀼팅기 (주로 다침기나 롱암기를 지칭) |
| 중국어 (CN) | 绗缝 | Hangfeng | 퀼팅 공정의 표준 기술 용어 |
| 중국어 (CN) | 电脑绗缝 | Diannao Hangfeng | 컴퓨터 제어 자동 퀼팅 (CNC) |
| 영어 (EN) | Sandwiching | Sandwiching | 원단-충전재-원단을 겹치는 준비 작업 |
| 영어 (EN) | Loft | Loft | 퀼팅 후 충전재의 부풀어 오름 정도 |
국가별 실무 차이: * 한국: 다품종 소량 생산에 최적화되어 있으며, 기술자가 직접 노루발을 깎아 특수 지그를 제작하는 등 '커스텀 세팅' 능력이 매우 뛰어남. * 베트남: 글로벌 브랜드의 대규모 라인 생산 위주로, 표준화된 세팅(Standard Setting)과 SOP 준수, 데이터 기반의 품질 관리에 집중함. * 중국: 자동화 설비 도입 속도가 가장 빠르며, Richpeace나 Hengye 등 자국산 대형 퀼팅기 브랜드를 활용한 초고속 대량 생산에 강점이 있음.
¶ 장비 세팅 및 소재별 전략 가이드
- 장력 설정 (Tension Control):
- 박물(Thin Fabric): 상실 장력을 80~100g으로 낮추고, 보빈 케이스의 스프링을 조절하여 하실 장력을 15g 수준으로 맞춘다.
- 후물(Heavy Fabric/Leather): 상실 장력을 150~200g으로 높이고, 바늘을 DP×17 21# 이상으로 사용하여 관통력을 확보한다.
- 노루발 압력 및 높이 (Presser Foot):
- 컴퓨터 패턴기에서는 프레셔풋의 하사점(Bottom Position) 높이를 원단 두께보다 0.1~0.2mm 높게 설정하는 '호핑(Hopping)' 기능을 사용하여 원단 밀림을 방지한다.
- 유니슨 피드 기계의 경우, 상부 노루발과 하부 이송치의 보폭(Stroke)을 동일하게 맞추어 층간 밀림을 원천 차단한다.
- 바늘 선택 (Needle Selection):
- 나일론/폴리에스터: Schmetz SERV 7 또는 Groz-Beckert SAN 1 바늘을 사용하여 고속 봉제 시 바늘 휨을 방지한다.
- 가죽(Leather): LR(Reverse Twist Point) 또는 S(Cross Point) 바늘을 사용하여 스티치가 사선으로 예쁘게 눕도록 유도한다.
- 이송 조정 (Feed Dog):
- 이송치의 높이를 표준(0.8mm)보다 낮은 0.6mm로 설정하여 원단 하부의 긁힘(Feed Mark)을 방지한다.
- 민감한 원단은 고무 코팅 이송치나 테플론 노루발을 필수적으로 사용한다.
¶ 공정 흐름도 (Manufacturing Flow)
graph TD
A[원단 및 충전재 입고 검사/GSM 측정] --> B[레이어 적층/Layering & Sandwiching]
B --> C[프레임 또는 지그 고정/Clamping]
C --> D[컴퓨터 패턴 프로그램 로딩/CAD Data]
D --> E[퀼팅 봉제 수행/Quilting Process]
E --> F{중간 검사/Stitch & Tension Check}
F -- 불량 --> G[수선/Picking 또는 폐기]
F -- 합격 --> H[잔사 제거/Trimming & Cleaning]
H --> I[패널 재단/Panel Cutting & Die Cutting]
I --> J[최종 검사 및 포장/Finishing & Packing]
¶ 대체 기법 및 관련 항목 비교
- 초음파 퀼팅 (Ultrasonic Quilting):
- 특징: 실 없이 초음파 진동 열로 원단을 융착.
- 장점: 방수 성능 완벽, 실 끊어짐 없음, 생산 속도 매우 빠름.
- 단점: 합성 섬유(폴리, 나일론)만 가능, 세탁 시 융착 부위가 떨어질 위험 있음.
- 본딩 퀼팅 (Adhesive Bonding):
- 특징: 접착제나 핫멜트(Hot-melt) 필름을 사용하여 결합.
- 장점: 바늘 구멍이 없어 다운 누출이 전혀 없음(Down-proof 최적).
- 단점: 투습도가 낮아 답답할 수 있으며, 시간이 지나면 접착력이 약화됨.
- 트라푼토 (Trapunto):
- 특징: 특정 문양 내부에만 솜을 추가로 밀어 넣어 입체감을 극대화하는 기법.
- 용도: 고급 맞춤복, 예술적 가방 디자인.
- 다운프루프 (Down-proof):
- 기술: 원단 표면에 시레(Cire) 가공을 하거나 고밀도로 직조하여 퀼팅 바늘 구멍 사이로 충전재가 나오지 않게 하는 필수 전처리 공정.
¶ 실무자를 위한 핵심 유지보수 체크리스트
- 바늘 열(Needle Heat) 관리: 2,500spm 이상 고속 작업 시 바늘 온도가 200도 이상 올라가 원단이 녹을 수 있으므로 반드시 냉각 장치(Needle Cooler)를 점검할 것.
- 실의 선택: 퀼팅용 실은 인장 강도가 높고 수축률이 낮은 코어사(Core Spun Thread)를 권장하며, 광택이 필요한 경우 필라멘트사를 사용하되 장력 변화에 유의할 것.
- 충전재 밀도(GSM) 대응: 솜의 평량(Grams per Square Meter)이 바뀔 때마다 노루발 높이와 장력을 재설정해야 함. (예: 2온스에서 6온스로 변경 시 노루발 높이 1.5mm 상향 조정)
- 지그(Jig) 청결: 지그 내부에 쌓인 먼지나 실밥은 패턴 왜곡의 원인이 되므로 매 교대 시간마다 에어건으로 청소할 것.
- 가마(Hook) 타이밍: 퀼팅은 소재가 두꺼워 가마 타이밍이 틀어지기 쉬움. 매주 1회 바늘과 가마 끝의 간극(0.05mm)을 정밀 점검할 것.
