사각링 (Rectangle Ring / vòng chữ nhật / 角カン)
¶ 개요 (Introduction)

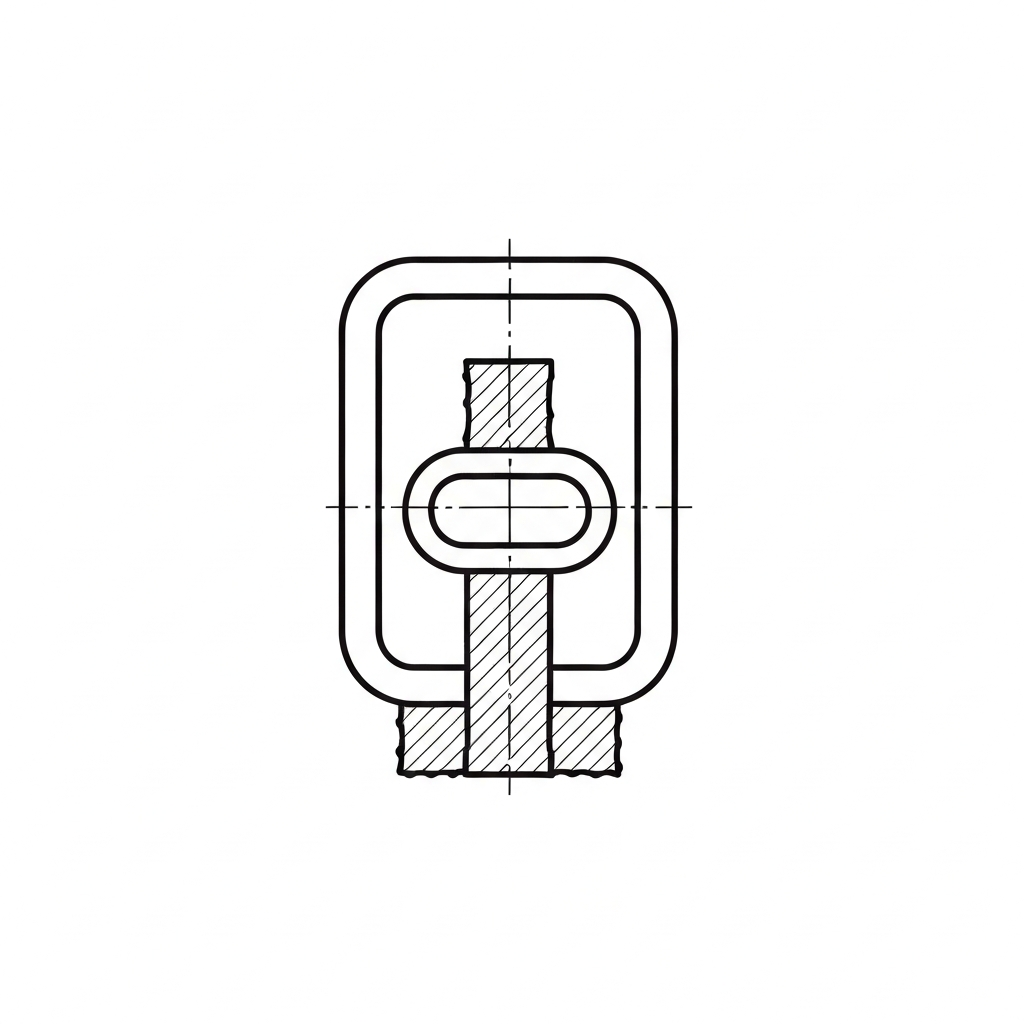

사각링(Rectangle Ring)은 가방, 의류, 산업용 안전 장비 및 군용 장비에서 스트랩(Strap)이나 웨빙(Webbing)을 연결, 고정 또는 가이드하기 위해 사용되는 사각형 형태의 금속 또는 플라스틱 부자재이다. 단순히 연결 기능을 넘어 하중을 고르게 분산시키고 스트랩의 뒤틀림을 방지하는 물리적 앵커(Anchor) 역할을 수행한다. 봉제 현장에서는 주로 루프(Loop) 원단이나 웨빙을 통과시킨 후 본봉(Lockstitch) 또는 바택(Bar-tack) 공정을 통해 제품 본체에 고정한다.
물리적 메커니즘 및 설계 원리: 사각링의 핵심 설계 원리는 '선 접촉을 통한 하중 분산'에 있다. D링(D-Ring)이 하중을 곡률 반경의 중앙점으로 집중시키는 반면, 사각링은 웨빙의 전 너비(Width)에 걸쳐 인장력을 균일하게 배분한다. 이는 웨빙의 가장자리(Selvedge)에 가해지는 응력 집중 현상을 억제하여, 장기간 사용 시 웨빙이 한쪽으로 쏠리거나 우는 현상을 방지한다. 특히 25mm(1인치) 이상의 광폭 웨빙을 사용할 때 사각링은 평면 유지력이 탁월하여 스트랩의 형태 안정성을 극대화한다.
대체 기법과의 비교: 1. D링 대비: D링은 회전 반경이 자유로워 각도가 자주 변하는 어깨끈 상단에 유리하지만, 사각링은 고정된 위치에서 스트랩이 수평을 유지해야 하는 하단 연결부나 핸들 부착부에 더 적합하다. 2. 직접 봉제(Direct Stitching) 대비: 웨빙을 본체에 직접 박는 방식보다 사각링을 매개로 연결할 경우, 스트랩의 교체가 용이하고 물리적 가동 범위가 확보되어 봉제 부위의 피로 파괴(Fatigue Failure)를 획기적으로 줄일 수 있다. 3. 삼각링(Triangle Ring) 대비: 삼각링은 하중을 한 점으로 모으는 특성이 있어 하네스 등 특수 목적에 쓰이나, 일반적인 가방 제조에서는 사각링이 심미적 일체감과 적층 효율(Stacking Efficiency) 면에서 우수하다.
¶ 기술 사양 (Technical Specifications)
| 항목 | 세부 사양 및 기준 | 비고 |
|---|---|---|
| 주요 소재 | Zinc Alloy (아연 합금), Brass (황동), Steel (강철), Stainless Steel (SUS304/316), POM (플라스틱) | 용도에 따른 강도 선택 |
| 제조 방식 | Die-casting (주물 성형), Wire Forming (와이어 절곡), Welded (용접형) | 고하중용은 용접형 권장 |
| 규격 측정 | 내경 너비(Internal Width) × 내경 높이(Internal Height) × 선경(Wire Diameter) | 웨빙 폭과 내경 너비 일치 필수 |
| 표면 처리 | Electroplating (Nickel, Gold, Antique Brass), Powder Coating, ED Coating | 내식성 및 심미성 결정 |
| 권장 재봉기 | Juki LU-1508 (상하송 본봉), Brother KE-430FS (컴퓨터 바택), Juki AMS-210EN (패턴 재봉기) | 중량물/두꺼운 웨빙 기준 |
| 바늘 시스템 | DP×17 (19#~23#) - 중량물용 / DP×5 (14#~16#) - 경량물용 | 원단 두께에 따라 가변 |
| ISO 스티치 분류 | ISO 4915 301 (본봉), 304 (지그재그/바택) | 고정 방식에 따른 분류 |
| 인장 강도 | ISO 22774, ASTM D5034 준용 (용도별 50kgf~500kgf 이상) | 산업용은 별도 성적서 필요 |
| 환경 기준 | REACH, CPSIA, OEKO-TEX Standard 100 (Lead/Nickel Free) | 아동용 및 수출용 필수 |
| 장력 설정(Towa) | 밑실(Bobbin) 장력: 25~35gf (일반), 45~60gf (고하중 웨빙) | 실의 굵기에 따라 미세 조정 |
| 재봉 속도 | 1,500 ~ 2,200 spm (중량물), 최대 3,000 spm (경량물) | 고속 봉제 시 바늘 열 발생 주의 |
| 경도(Hardness) | 아연 합금 기준 80~100 HV (Vickers) | 내마모성 판단 기준 |
| 염수 분무 저항 | ASTM B117 기준 24~96시간 (용도별 상이) | 해양용/수출용 필수 검증 |
¶ 적용 분야 (Applications)
사각링은 산업 전반에 걸쳐 광범위하게 사용되며, 각 분야별로 요구되는 물리적 특성과 봉제 사양이 상이하다.

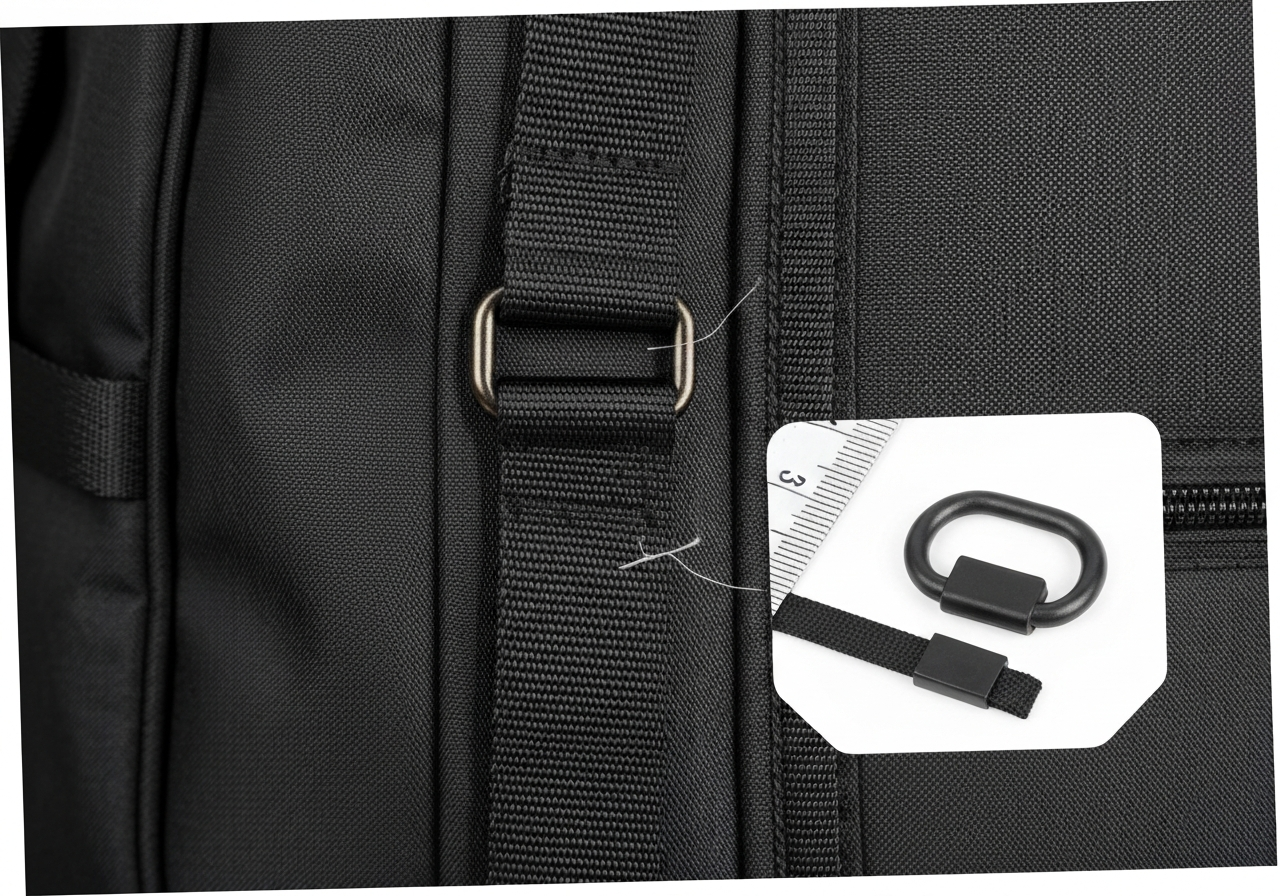

1) 가방 및 잡화 (Bags & Luggage) - 백팩 어깨끈 하단 연결부: 어깨끈의 끝단 웨빙이 가방 본체와 만나는 지점에 위치한다. 주로 20mm~38mm 규격이 사용되며, 하중이 집중되므로 Juki LU-1508 같은 상하송 재봉기로 8~9 SPI(Stitches Per Inch) 설정을 권장한다. - 핸드백 핸들 부착부: 가죽이나 합성수지 루프를 사각링에 통과시켜 본체에 고정한다. 심미성이 중요하므로 주로 아연 합금(Zinc Alloy) 다이캐스팅 제품을 사용하며, 봉제 시 가죽 손상을 방지하기 위해 테플론 노루발을 사용한다. - 메신저 백 스트랩 가이드: 끈의 꼬임을 방지하고 길이를 조절하는 슬라이더와 함께 사용되어 스트랩의 평면을 유지한다.

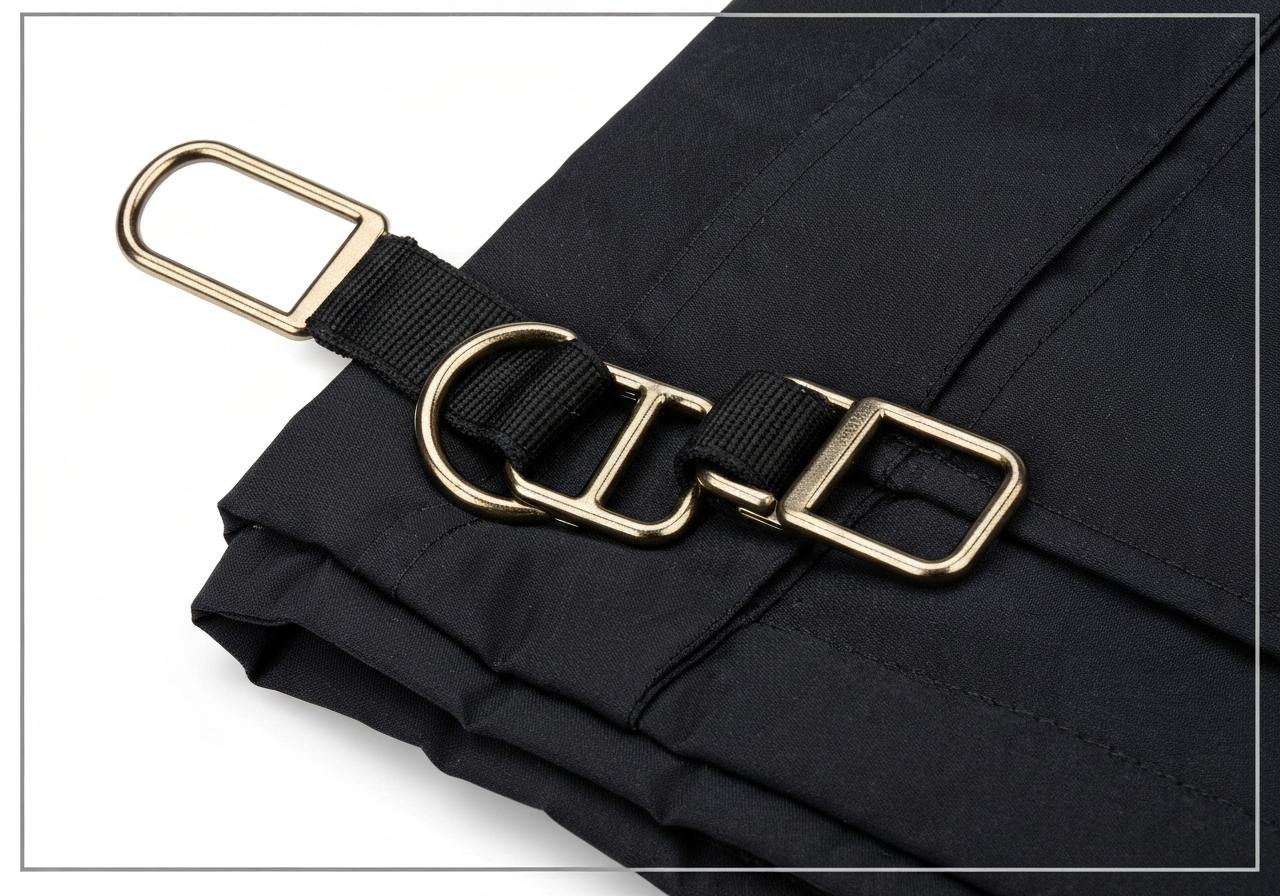

2) 의류 (Apparel) - 트렌치코트 및 야상 자켓: 허리 벨트의 끝단 고정이나 소매 끝단 비죠(Tab) 조절부에 사용된다. 의류용은 세탁 시 부식 방지를 위해 황동(Brass) 소재나 스테인리스강이 선호되며, 10~12 SPI의 촘촘한 본봉으로 마감한다. - 오버롤(멜빵바지): 어깨끈과 가슴판을 연결하는 부위에 사용된다. 활동량이 많으므로 내경 높이가 낮은 사각링을 선택하여 끈이 쉽게 빠지지 않도록 설계한다. - 스포츠웨어 및 요가복: 브라탑의 뒷면 스트랩 연결부 등에 아주 작은 사이즈(6mm~10mm)의 나일론 또는 코팅된 금속 사각링이 사용된다. 피부 접촉이 잦으므로 Nickel-Free 도금이 필수적이다.
3) 산업용 및 안전 장비 (Industrial & Safety) - 추락 방지용 하네스: ISO 12402-7 표준을 준수하는 고강도 스테인리스강 사각링이 사용된다. 봉제 시에는 일반 실이 아닌 고강력 나일론사(Bonded Nylon) 20번~30번사를 사용하며, 컴퓨터 바택기로 'Box-X' 패턴 보강 봉제를 실시한다. - 화물 고정용 라쳇 스트랩: 500kgf 이상의 파단 강도를 견뎌야 하므로 용접형(Welded) 강철 사각링이 필수적이다.
4) 군용 장비 (Military/Tactical) - MOLLE 시스템: 파우치나 액세서리를 결착하는 웨빙 라인에 사각링을 배치하여 확장성을 높인다. 빛 반사를 방지하기 위해 무광 검정(Matte Black) 전착 도장이나 국방색 분체 도장이 적용된다.
¶ 주요 결함 및 해결 방안 (Defects & Troubleshooting)
-
도금 박리 및 변색 (Plating Peel & Discoloration) - 원인: 전처리 공정(탈지) 불량, 도금 두께 미달, 혹은 강한 산성/염분 노출. - 해결: 도금 전 초음파 세척 강화, QC 단계에서 24~48시간 염수 분무 테스트(Salt Spray Test) 실시, 마찰이 잦은 부위는 전착 도장(ED Coating) 검토.
-
이음새 벌어짐 (Gap at Joint) - 원인: 비용접 와이어 절곡형(Wire Forming) 제품 사용 시 과도한 하중 인가. - 해결: 하중이 집중되는 부위에는 반드시 용접형(Welded) 사각링 또는 주물(Die-casting) 제품을 사용하고, 파단 강도 테스트를 통해 안전 계수 확보.
-
표면 버(Burr) 및 날카로운 모서리 - 원인: 주물 성형 후 연마(Polishing) 공정 누락 또는 금형 노후화. - 해결: 텀블링(Tumbling) 연마 시간을 증대하고, 출고 전 촉각 검사를 통해 웨빙이나 원단 손상 가능성 차단.
-
수소 취성 (Hydrogen Embrittlement) - 원인: 고탄소강 소재의 사각링이 산세(Pickling) 또는 도금 과정에서 수소를 흡수하여 갑자기 부러지는 현상. - 해결: 도금 후 즉시 베이킹(Baking) 처리를 통해 수소를 제거하고, 중요 부품은 저탄소강이나 스테인리스강으로 교체.
-
니켈 알러지 및 유해물질 검출 - 원인: 저가형 도금액 사용으로 인한 니켈(Ni) 용출 또는 납(Pb) 함유량 초과. - 해결: Nickel-Free 도금 사양을 명시하고, 공인 시험 기관(KOTITI, FITI 등)의 성적서를 로트(Lot)별로 관리.
-
봉제 시 바늘 부러짐 (Needle Breakage) - 원인: 사각링의 선경이 너무 굵어 노루발이 링을 타고 넘어가거나 바늘이 금속면에 직격함. - 해결: 외노루발(Hinged Left/Right Zipper Foot)을 사용하여 링과의 간격을 확보하고, 재봉기의 바늘 정지 위치(Needle Position)를 미세 조정함.
-
주물 불량 (Cold Shut / Flash) - 원인: 다이캐스팅 시 용탕의 온도가 낮거나 금형의 합형력이 부족함. - 해결: 주조 온도 최적화 및 금형 유지보수. 육안 검사 시 표면의 미세 균열이나 삐져나온 금속 조각(Flash)을 엄격히 선별.
¶ 품질 검사 기준 (Quality Control)
- 치수 정밀도: 내경 너비가 설계된 웨빙 폭보다 0.5mm~1.0mm 정도 여유가 있는지 확인 (너무 좁으면 웨빙이 씹히고, 너무 넓으면 끈이 돌아감).
- 평탄도(Flatness): 평평한 바닥에 놓았을 때 사각링이 뒤틀리지 않고 수평을 유지하는지 확인. 뒤틀린 링은 봉제 시 원단 주름의 원인이 됨.
- 인장 파단 테스트: 인장 시험기(UTM)를 사용하여 바이어 요구 사양(예: 100kgf 이상)에서 변형이나 파손이 없는지 측정.
- 화학적 안전성: Spot Test Kit를 이용한 니켈 용출 여부 현장 확인 및 REACH SVHC 리스트 준수 여부 체크.
- 염수 분무 테스트 (Salt Spray Test): 해양용이나 수출용 제품의 경우 ASTM B117 기준에 따라 보통 24~48시간 동안 부식 발생 여부를 확인.
- XRF 분석: 대량 입고 시 X-선 형광 분석기를 통해 납(Pb), 카드뮴(Cd) 등 중금속 함유량을 비파괴 방식으로 전수 또는 샘플링 검사.
¶ 현장 용어 및 국가별 실무 차이
| 구분 | 용어 | 비고 |
|---|---|---|
| 표준 용어 | 사각링 (Rectangle Ring) | 기술 문서 및 발주서 공식 명칭 |
| 현장 은어 (KR) | 네모링, 사각고리 | 국내 봉제 공장 현장에서 혼용 |
| 일본어 은어 (JP) | 카쿠칸 (角カン) | 일본 기술 전수 영향으로 시니어 기술자들이 주로 사용 |
| 베트남어 (VN) | Khoen chữ nhật | 베트남 현지 자재 발주 시 사용 (Khoen은 고리/링 의미) |
| 중국어 (CN) | 方环 (Fāng huán) / 矩形扣 | 중국 자재 시장 및 광동성 일대 공장 공용어 |
국가별 실무 특징: - 한국 (KR): 품질 기준이 매우 까다롭다. 특히 도금의 광택도(Glossiness)와 표면 매끄러움(Hand-feel)을 중시하며, 소량 다품종 생산에 맞춰 고가의 아연 합금 주물 제품을 선호하는 경향이 있다. - 베트남 (VN): 글로벌 브랜드의 대량 생산 기지로서, 미국/유럽 기준의 물리적 테스트(인장 강도, 화학 성분) 성적서 관리가 매우 철저하다. 자동 바택기(Computer Pattern Tacker)를 활용한 표준화된 봉제 공정이 발달해 있다. - 중국 (CN): 광동성(광저우, 동관) 일대에 거대한 부자재 시장이 형성되어 있어 단가 경쟁력이 압도적이다. 와이어 절곡형(Wire Forming) 제품의 자동화 생산 라인이 잘 갖춰져 있으나, 로트(Lot)별 도금 편차를 주의 깊게 살펴야 한다.
¶ 장비 세팅 및 봉제 가이드 (Technical Guide)
1) 노루발 및 침판 세팅 - 노루발 간섭 방지: 사각링에 최대한 밀착하여 봉제해야 할 경우, 일반 노루발 대신 외노루발(Zipper Foot) 또는 사각링의 두께만큼 홈이 파진 단차 노루발을 사용하여 바늘 부러짐을 방지한다. - 침판(Needle Plate): 두꺼운 웨빙을 봉제할 때는 침판의 바늘 구멍이 큰 것(2.5mm 이상)을 사용하여 실의 마찰을 줄인다.
2) SPI(Stitches Per Inch) 및 실 선택 - SPI 설정: 웨빙 고정 시 너무 촘촘한 SPI(12 이상)는 오히려 웨빙의 조직을 손상시켜 인장 강도를 떨어뜨린다. 중량물 기준 7~9 SPI가 적당하며, 얇은 원단은 10~12 SPI를 유지한다. - 실(Thread): 가방용 사각링 봉제에는 코아사(Core Spun Thread) 20번~30번 또는 고강력 나일론사를 사용한다. 실의 장력은 Towa 장력계 기준 윗실은 약간 강하게, 밑실은 부드럽게 풀리도록 세팅하여 매듭이 원단 중간에 형성되게 한다.
3) 여유 간격(Clearance) 및 보강 - 여유 간격: 봉제선과 사각링 사이에는 최소 2~3mm의 유격을 두어야 한다. 유격이 없으면 링이 회전하지 못해 스트랩이 꺾이거나 봉제 부위가 뜯어질 수 있다. - 보강 봉제: 하중이 많이 걸리는 부위는 단순 본봉보다는 'X'자 박음질(Box-X Stitch)이나 컴퓨터 바택(Bar-tack)을 사용하여 접합 면적을 넓힌다. 바택의 경우 보통 28바늘~42바늘 설정을 가장 많이 사용한다.
4) 실전 트러블슈팅 노하우 - 증상: 봉제 후 사각링 부근에서 실이 자꾸 끊어짐. - 진단: 사각링의 선경이 굵어 노루발 압력이 과도하게 높아졌거나, 바늘이 링에 닿아 끝이 휜 경우(Hooking). - 처방: 노루발 압력 조절 나사를 풀어 압력을 낮추고, 바늘을 새것으로 교체한다. 또한, 실리콘 오일 유닛을 장착하여 바늘 열을 식혀주면 효과적이다.
¶ 공정 흐름도 (Process Flow)
¶ 관련 항목 (Related Items)
- D링 (D-Ring): 반원형 부자재로, 사각링보다 스트랩의 회전 반경이 자유로워야 하는 곳에 사용.
- 조절 버클 (Adjuster Buckle): 사각링 중앙에 가로 바(Bar)가 추가된 형태로, 끈 길이 조절 기능을 겸함.
- 개고리 (Swivel Snap Hook): 사각링에 걸어서 탈부착을 가능하게 하는 회전식 갈고리.
- 웨빙 (Webbing): 사각링의 규격을 결정하는 핵심 요소인 고밀도 직조 테이프.
- O링 (O-Ring): 원형 부자재로, 모든 방향으로의 인장력이 동일할 때 사용.
- 사각 슬라이더 (Rectangle Slider): 사각링과 유사하나 끈의 길이를 조절하는 가동형 바가 포함됨.
- 바택 (Bar-tack): 사각링 고정 시 가장 많이 사용되는 보강 봉제 기법.
¶ 유지보수 및 보관 가이드 (Maintenance & Storage)
- 습도 관리: 금속 사각링은 습기에 취약하므로 보관 창고의 습도를 50% 이하로 유지해야 한다. 특히 황동 제품은 산화 시 푸른색 녹(Verdigris)이 발생할 수 있다.
- 마찰 방지: 도금된 사각링끼리 서로 부딪히면 스크래치가 발생하므로, 대량 보관 시에는 종이로 층간 분리를 하거나 개별 비닐 포장(Poly Bag) 상태를 유지한다.
- 유통기한: 플라스틱(POM) 소재 사각링은 시간이 지남에 따라 가소제가 빠져나가 경화(Embrittlement)될 수 있으므로, 제조 후 2년 이내 사용을 권장한다.
- 화학적 오염 방지: 휘발성 유기 화합물(VOCs)이 발생하는 접착제나 도료 근처에 보관할 경우 도금층의 변색을 초래할 수 있으므로 격리 보관한다.
