¶ 용어 정의 및 조직학적 분석

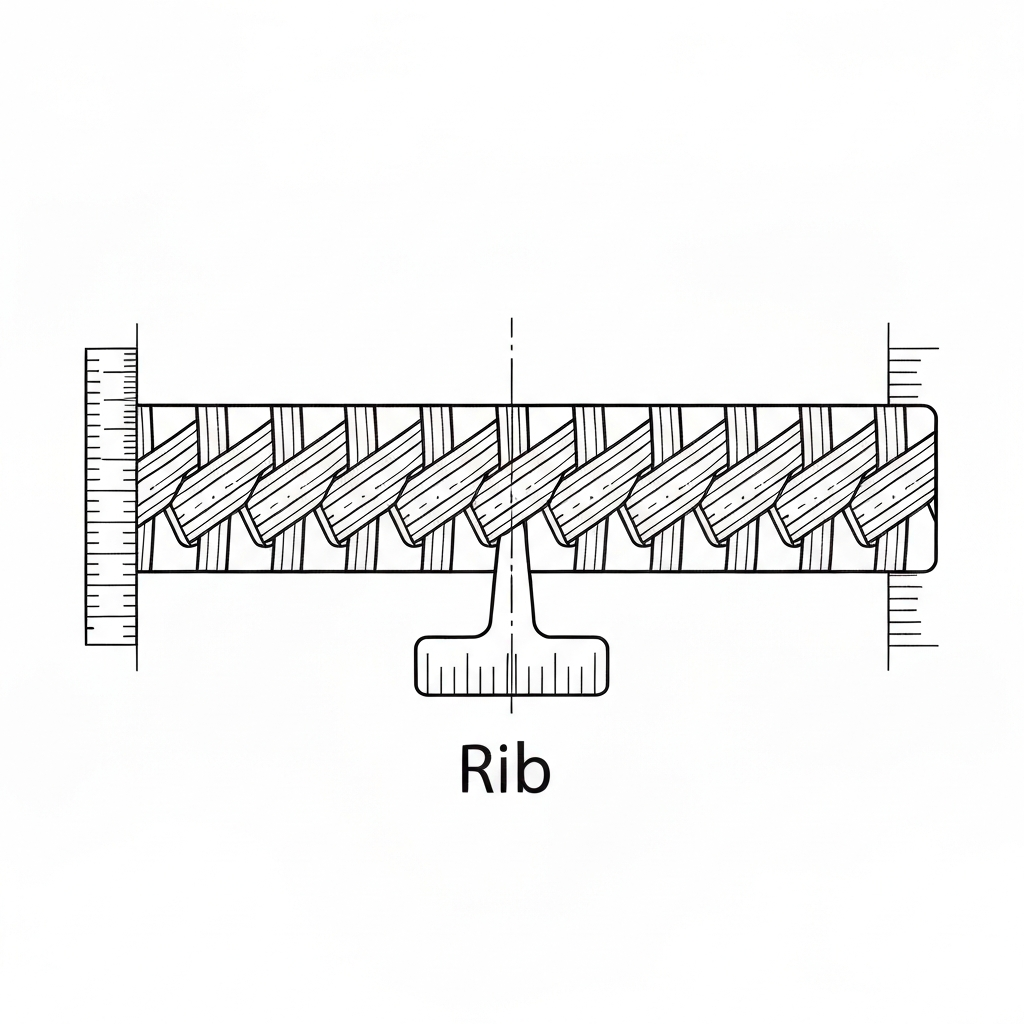

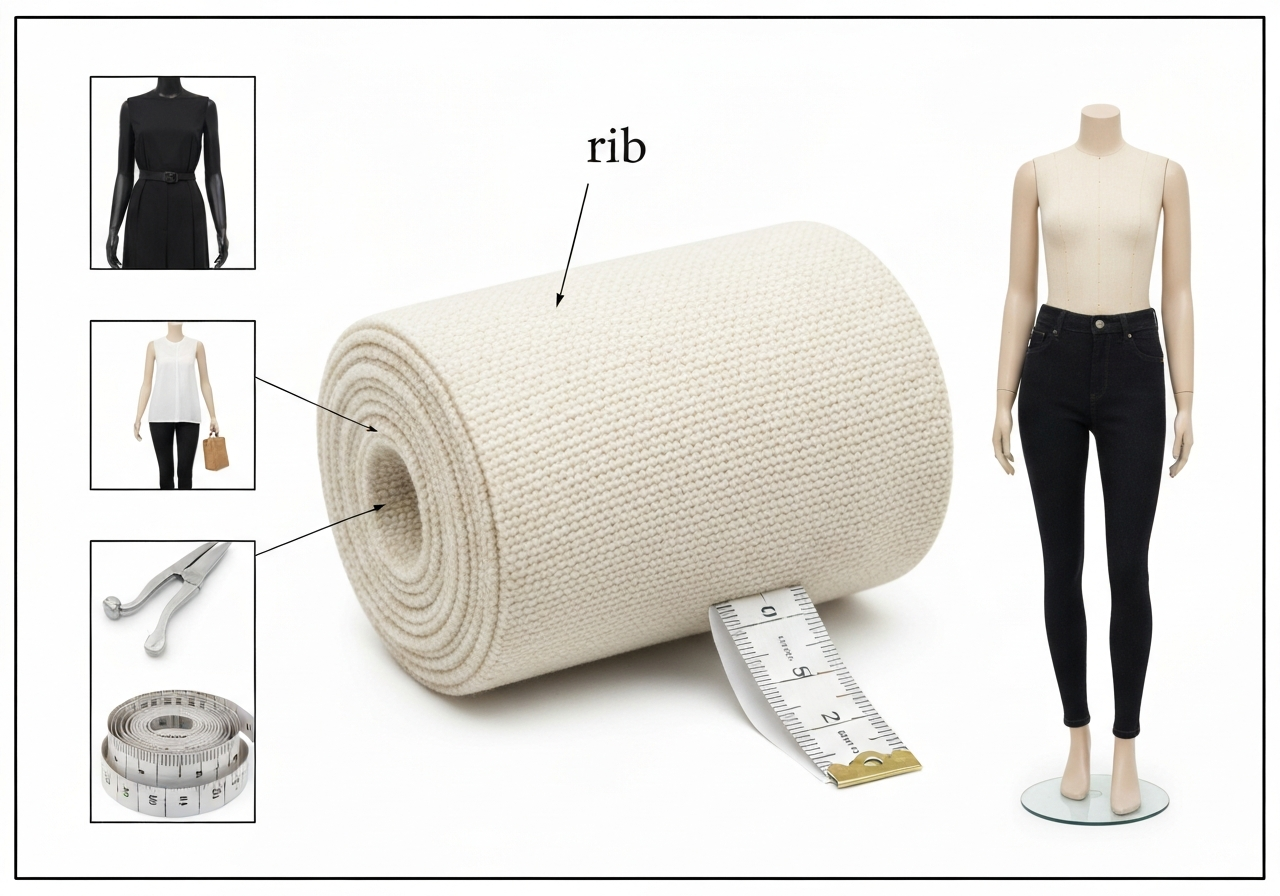

시보리(Rib)는 위편성(Weft Knitting)의 대표적인 조직으로, 앞뒤 바늘 침상(Needle Bed)을 교차 사용하여 겉뜨기(Knit)와 안뜨기(Purl)를 수직 방향으로 교대로 배치한 원단 또는 그 부착 공정을 의미합니다. 평편(Single Jersey) 조직이 한쪽 방향으로 루프가 형성되어 끝단이 말리는 현상(Curling)이 발생하는 것과 달리, 립(Rib) 조직은 양면의 루프 응집력이 균형을 이루어 단면이 평평하게 유지됩니다.
[기술적 특성] * 신축성 및 복원력: 가로 방향의 신장률이 매우 높으며, 원사에 혼용된 폴리우레탄(Spandex)의 탄성과 루프의 기하학적 복원 기전에 의해 원래 상태로 회복되는 능력이 탁월합니다. * 조직의 구분: 겉뜨기와 안뜨기의 비율에 따라 1x1(일명 후라이스), 2x2, 3x3 등으로 구분됩니다. 1x1은 표면이 매끄러워 넥라인에 주로 쓰이며, 2x2 이상은 골이 뚜렷하여 소매나 밑단, 혹은 디자인적 요소가 강조되는 부위에 사용됩니다. * 게이지(Gauge) 영향: 인치당 바늘의 개수(Gauge)에 따라 조직의 밀도가 결정되며, 보통 14G~18G의 중량감 있는 조직부터 30G 이상의 파인 게이지(Fine Gauge)까지 다양하게 생산됩니다.
산업 현장에서는 횡편기(Flat Knitting Machine)로 짠 두꺼운 조직을 '요꼬(Flat Knit)'라고 별도 지칭하며, 이는 주로 칼라(Collar)나 헤비 웨이트 아우터의 시보리로 활용됩니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 관련 스티치 분류 (ISO 4915) | Class 504 (3-thread overlock), Class 514 (4-thread overlock), Class 602/605 (Coverstitch) | 고신축성 대응 필수 |
| 주요 사용 기계 | 고속 오바로크 (Overlock), 커버스티치 (Coverstitch), 실린더 베드 미싱 | Juki, Pegasus, Yamato, Siruba |
| 대표 권장 모델 | Juki MO-6814S, Pegasus M952, Brother S-7100A (부착용), Siruba 747K | 자동 사절 및 집진 장치 권장 |
| 바늘 시스템 | DC×27 (Overlock), UY128GAS (Coverstitch), TV×7 (Chainstitch) | Organ/Schmetz SES/SUK 타입 |
| 바늘 호수 (Size) | #9 ~ #14 (원단 중량에 따라 차등 적용) | 니트 루프 손상 방지용 볼 포인트 |
| 일반 SPI 범위 | 10 - 14 SPI (신축성 확보를 위해 본체보다 밀도 있게 설정) | 1인치당 땀수 (Stitches Per Inch) |
| 실 구성 (Thread) | 바늘실: Spun Poly 40/2, 50/2 / 루퍼실: Textured Poly 150D/1 | 루퍼실은 벌키성/신축성 중시 |
| 최대 봉제 속도 | 6,500 - 8,500 spm (기계 사양) / 5,500 - 6,000 spm (실가동) | 자동 급유 시스템 필수 |
| Towa 장력 수치 | 바늘실: 15~25g / 루퍼실: 10~15g (Soft Tension) | 미검증 (현장 경험치 기준) |
| 차동 이송비 | 1:1.2 ~ 1:2.0 (Gathering 방향) | 원단 두께 및 신축성에 따라 가변 |
| 권장 노루발 압력 | 3.0kgf ~ 4.5kgf | 원단 밀림 방지를 위한 최적화 |
¶ 적용 분야 및 부위별 특성
- 의류 (Apparel):
- T-셔츠 및 스웨트셔츠: 넥라인(Neckband), 소매단(Cuffs), 밑단(Bottom Hem). 1x1 립은 주로 넥라인에, 2x2 립은 소매와 밑단에 사용.
- 하의: 조거 팬츠의 허리 밴드(Waistband) 및 발목 시보리 처리. 고탄성 스판덱스가 함유된 Heavy Rib 선호.
- 이너웨어: 속옷의 다리 입구(Leg Opening) 및 허리 라인 마감. 얇은 게이지(Fine Gauge)의 립 조직 사용.
- 아우터: 블루종이나 항공점퍼의 칼라 및 소매, 밑단 니트 조직 부착. '요꼬'라 불리는 횡편 조직이 주류.
- 스포츠 용품:
- 기능성 의류: 압박이 필요한 손목, 발목 부위의 서포트 조직. 컴프레션 웨어의 말단부.
- 장갑: 손목 부분의 흘러내림 방지를 위한 립 조직 적용.
- 산업용/기타:
- 자동차 시트: 헤드레스트 하단 마감 및 시트 커버의 신축 연결 부위. 내구성이 강화된 나일론 혼방 립 사용.
- 신발: 양말형 스니커즈(Sock-liner)의 발목 입구 부착 공정. 고속 오바로크와 본봉의 복합 공정.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 웨이브 현상 (Waving/Puckering) - 원인: 원단 이송 속도 불일치로 인해 봉제 부위가 물결치듯 늘어남. 특히 립을 너무 당기지 않고 봉제할 때 발생. - 해결: 차동 피드(Differential Feed) 비율을 높여(1:1.2~1.8) 립을 살짝 밀어 넣듯이 봉제하여 수축력을 확보함. 노루발 압력을 미세하게 낮춤.
- 시보리 꼬임 (Torque/Twisting) - 원인: 상하 원단 정렬 불량 또는 립 원단의 사행도(Skewness) 불량. 재단 시 식서(Grain line) 방향 이탈. - 해결: 립과 몸판의 노치(Notch) 포인트를 정확히 맞추고, 작업 시 립을 한쪽으로 과도하게 당기지 않도록 주의. 재단 시 수직 골 방향을 엄격히 준수.
- 바늘 구멍 및 올 풀림 (Needle Holes/Runners) - 원인: 바늘 끝 손상 또는 날카로운 바늘(Sharp Point) 사용으로 니트 루프 절단. 고속 봉제 시 바늘 열 발생으로 인한 원사 녹음. - 해결: 반드시 볼 포인트 바늘(Ball Point, SES/SUK)로 교체하고, 바늘 호수를 원단 두께에 맞춰 최적화함. 실리콘 오일(Needle Cooler) 장치 사용 검토.
- 이색 현상 (Color Shading/Dylot) - 원인: 본체 원단과 립 원단의 염색 로트(Lot)가 상이하여 육안상 색상 차이 발생. 립은 보통 별도의 염색 솥에서 작업됨. - 해결: 재단 전 Dylot 확인을 철저히 하고, 동일 롤(Roll)에서 채취한 자재를 세트로 관리(Bundling)함. 표준 광원(D65) 아래서 매칭 검사.
- 터짐 현상 (Seam Grin/Bursting) - 원인: 실 장력 과다로 인해 신축 시 실이 견디지 못하고 끊어짐. 스티치 밀도(SPI) 부족으로 인한 신장 한계 도달. - 해결: 루퍼실 장력을 완화하고, 신축성이 좋은 텍스처드 실(Woolly Nylon 등)을 사용하며 SPI를 높여 신축 대응력을 확보함.
- 단차 발생 (Step at Seam) - 원인: 립 링 작업 후 합봉 시 시접이 한쪽으로 쏠려 두꺼워짐. - 해결: 립 연결 부위의 시접을 가름솔(Open Seam) 처리하거나, 몸판 시접과 반대 방향으로 꺾어 '단차 죽이기' 수행.
¶ 품질 검사 기준 (QC Standard)
- 복원력 테스트 (Recovery Test): 립 부위를 최대 신장(L2) 후 놓았을 때 3초 이내에 원래 길이(L1)로 복귀하는지 확인. ASTM D2594 기준 준용 (잔류 변형률 5% 이내 합격).
- 스티치 신장률 (Seam Stretchability): 봉제 부위를 강하게 당겼을 때 실 끊어짐 없이 원단의 최대 신장치까지 늘어나는지 확인. 본체 원단 신장률의 최소 80% 이상 확보 필수.
- 노출 폭 일정성: 립 부착 후 외부로 노출되는 폭이 전 구간에서 일정해야 함 (허용 오차: ±1.0mm 이내, 고가 브랜드의 경우 ±0.5mm).
- 수직 정렬 (Rib Alignment): 립의 수직 골(Rib line)이 봉제선과 직각을 이루는지, 사선으로 휘어지지 않았는지 육안 검사. 5도 이상의 사행 발생 시 불량 처리.
- 단차 확인: 립 연결 부위(Seam)의 시접이 겹치는 부분에서 단차가 발생하여 두꺼워지지 않았는지 확인. 촉감 검사 병행.
- 터치감 (Hand-feel): 립 부착 부위가 너무 딱딱하거나(장력 과다), 너무 흐물거리지 않는지 확인.
¶ 공장 은어 및 현장 용어
| 언어 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 시보리 | 일본어 '시보루(絞る, 짜다/조이다)'에서 유래된 현장 표준어. |
| 한국어 (KR) | 후라이스 | 1x1 립 조직을 지칭. 'Flynn' 또는 'Fraise'에서 유래된 것으로 추정. |
| 한국어 (KR) | 요꼬 | 횡편기(Flat Knitting Machine)로 짠 립. 주로 칼라나 두꺼운 소매용. |
| 한국어 (KR) | 당겨 박기 | 립을 몸판보다 짧게 재단하여 당기면서 봉제하는 기술. |
| 베트남어 (VN) | Vải bo | 립 원단을 통칭하는 용어. |
| 베트남어 (VN) | Bo gân | 골이 뚜렷한 립 조직(주로 2x2 이상)을 의미. |
| 베트남어 (VN) | Bo cổ | 넥라인용 립. |
| 일본어 (JP) | リブ (Ribu) | Rib의 일본식 표기. |
| 일본어 (JP) | フライス (Furaisu) | 주로 얇고 신축성이 좋은 1x1 립 조직을 지칭. |
| 중국어 (CN) | 罗纹 (Luówén) | 나선형 또는 골진 조직을 의미하는 정식 명칭. |
| 중국어 (CN) | 横机 (Héngjī) | 요꼬(횡편 조직)를 의미함. |
¶ 장비 세팅 가이드 (Technical Setting)
- 차동 이송(Differential Feed) 설정: 립 부착 시 몸판보다 립이 더 많이 수축되어야 하므로, 차동 레버를 'Gathering' 방향(1.2~2.0)으로 설정합니다. 원단이 얇을수록 수치를 높이고, 두꺼운 스웨트셔츠용 립은 1.2~1.4 정도로 조정합니다.
- 노루발 압력(Presser Foot Pressure): 립 조직은 두께감이 있어 압력이 너무 강하면 원단이 밀려 나갈 수 있습니다. 원단 이송이 원활한 최소 압력(약 3.0~4.5kgf)으로 세팅합니다.
- 실 장력(Thread Tension): 신축성 확보를 위해 루퍼실(Looper Thread)은 가급적 느슨하게(Soft Tension) 설정하고, 바늘실은 스티치가 뜨지 않을 정도로만 조입니다. Towa 장력계 기준 루퍼실은 10g 내외가 이상적입니다.
- 칼날 간격(Overlock Knife Width): 립 합봉 시 칼날 간격이 너무 좁으면 시접이 터질 수 있으므로, 원단 두께에 맞춰 4.0mm~5.0mm 정도로 확보합니다. 747K 모델 기준 칼날 위치 조절 나사로 세팅합니다.
- 바늘 높이 및 타이밍: 니트 조직의 특성상 바늘이 최하점에 도달했을 때 루퍼와의 간극(Clearance)을 0.05mm 이하로 정밀 세팅하여 땀뜀(Skipped Stitch)을 방지합니다.
¶ 공정 흐름도 (Process Flow)
graph TD
A[립 원단 입고 및 검수] --> B{Dylot 및 신축성 검사}
B -- 불합격 --> C[반품 및 재입고]
B -- 합격 --> D[립 원단 재단 및 노치 표시]
D --> E[립 링 작업 - 원통형 연결 봉제]
E --> F[시접 가름솔 또는 꺾기 작업]
F --> G[몸판과 립 합봉 - 4선 오버록]
G --> H[스티치 안정화 - 커버스티치/스테이 봉제]
H --> I[품질 검사 - 복원력 및 외관]
I --> J[스팀 세팅 및 최종 시아게]
J --> K[완제품 포장 및 출하]
¶ 국가별 실무 차이 및 현장 노하우
- 한국 (KR): 주로 동대문 기반의 소량 다품종 공장에서는 숙련공이 가이드 없이 손의 감각으로 립의 텐션을 조절하며 봉제합니다. '도매' 공정에서 속도보다는 마감의 깔끔함을 중시하며, 넥라인의 경우 '해리(Binding)' 처리를 병행하는 경우가 많습니다.
- 베트남 (VN): 대형 벤더(Hansae, Sae-A 등) 공장에서는 품질 균일화를 위해 '립 피더(Rib Feeder)' 장치를 오바로크 미싱에 부착하여 사용합니다. 이는 설정된 비율에 따라 립을 자동으로 공급하여 작업자 숙련도에 상관없이 일정한 넥라인 둘레를 산출합니다.
- 중국 (CN): 광둥성 등지의 대규모 니트 생산 기지에서는 자동 립 절단 및 링 작업기(Automatic Rib Cutting & Ring Making Machine)를 도입하여 전공정 자동화를 추구합니다. 원가 절감을 위해 루퍼실에 저가형 텍스처드 폴리에스터를 사용하면서도 장력 조절로 품질을 맞추는 기술이 발달해 있습니다.
[현장 기술자의 실전 팁]
"넥라인 립 작업 시 자꾸 땀이 뛴다면(Skipping), 바늘을 한 호수 높이기보다 먼저 '침판(Needle Plate)'의 구멍 크기를 확인하십시오. 니트용 침판 구멍이 너무 크면 원단이 바늘과 함께 아래로 빨려 들어가 루프 형성을 방해합니다. 또한, 립 합봉 후 스팀 다림질(Pressing)을 할 때 절대 옆으로 밀면서 다리지 마십시오. 위에서 아래로 누르듯 스팀만 주어야 립의 복원력이 죽지 않습니다."
¶ 관련 항목
- 인터록 (Interlock): 양면 조직으로 립 조직보다 안정적이며 신축성은 적음. 주로 고급 티셔츠 몸판에 사용.
- 싱글 져지 (Single Jersey): 일반적인 메리야스 조직으로 립과 대비되는 몸판용 원단. 끝단이 말리는 성질이 있음.
- 차동 이송 (Differential Feed): 립 봉제 시 상하 원단의 이송 속도를 다르게 조절하는 핵심 기능. 립 봉제의 성패를 좌우함.
- 에라스틱 (Elastic): 립 내부에 삽입하여 탄성력을 극대화하는 고무줄 자재. 주로 허리 밴드 작업 시 혼용.
- ISO 4915: 국제 스티치 분류 표준으로 립 봉제 시 500군(오바로크)과 600군(커버스티치) 스티치가 주로 사용됨.
- 볼 포인트 바늘 (Ball Point Needle): 니트 원사 절단을 방지하기 위해 끝이 둥글게 처리된 바늘. SES(소형), SUK(중형) 타입으로 구분.
